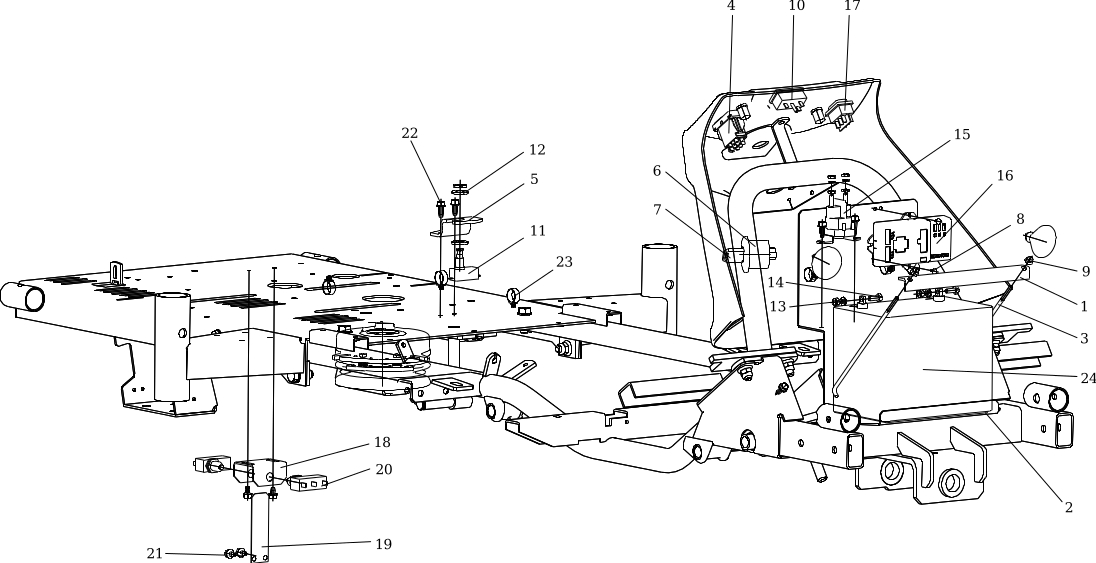

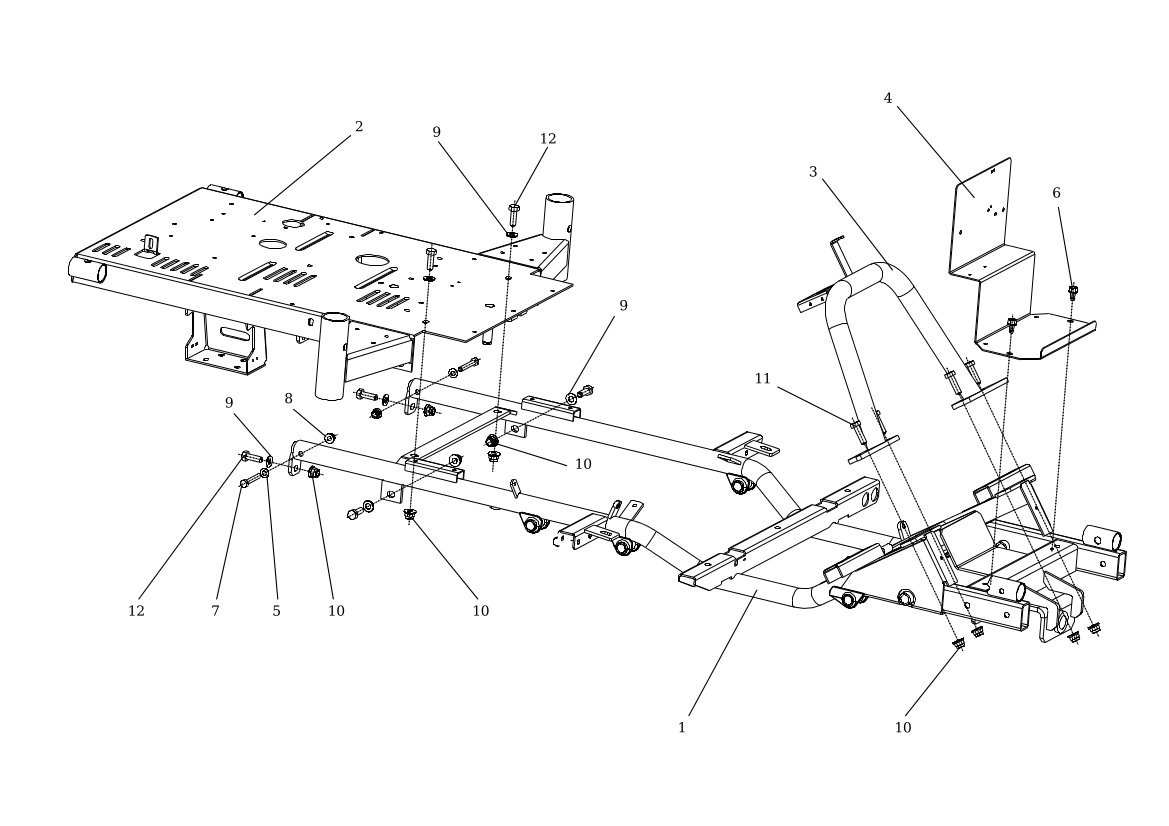

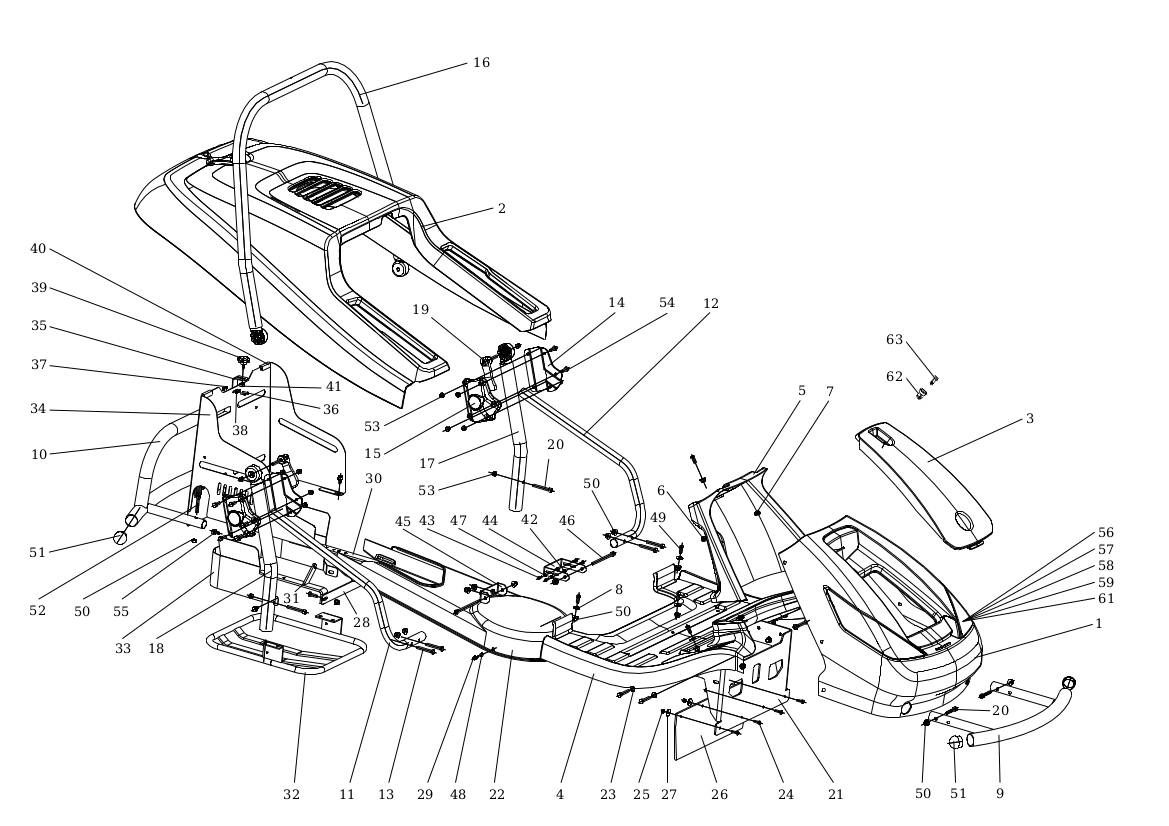

Vue Éclatée APACHE 92 EVO Cat.2020
Retrouvez les pièces détachées, références et repères disponibles pour APACHE 92 EVO Cat.2020.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 3 | SGN532991053 | Réducteur | Disponible | Voir la pièce |
| 4 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 5 | SGS532927472473 | Pot | Disponible | Voir la pièce |
| 6 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 7 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 8 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532092208583 | Entretoise | Disponible | Voir la pièce |
| 10 | SGN311129517 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311726101 | Key | Disponible | Voir la pièce |
| 14 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 15 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN548241028 | Clip | Disponible | Voir la pièce |
| 18 | SGS532013409173 | Arrêt d | Disponible | Voir la pièce |
| 19 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 20 | SGN272731214 | Courroie v | Disponible | Voir la pièce |
| 21 | SGN532151412R | Poulie | Non reliée | |
| 22 | SGS532075412033 | Ventilateur | Disponible | Voir la pièce |
| 23 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311733016 | Bague | Disponible | Voir la pièce |
| 26 | SGN309503575 | Vis | Disponible | Voir la pièce |
| 27 | SGN273111060 | Bague | Disponible | Voir la pièce |
| 28 | SGS532913462123 | Support | Disponible | Voir la pièce |
| 29 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 30 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 31 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 32 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 33 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 34 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 35 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 36 | SGS532113404613 | Etrier support | Disponible | Voir la pièce |
| 37 | SGS532085427063 | Couvercle | Disponible | Voir la pièce |
| 38 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 39 | SGS532013422053 | Commande | Disponible | Voir la pièce |
| 40 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 41 | SGN443612014 | Levier avec câble | Disponible | Voir la pièce |
| 42 | SGN443900103 | Levier accelerateur | Disponible | Voir la pièce |
| 43 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 44 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 45 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 46 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 47 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 48 | SGS532085412033 | Couvercle | Disponible | Voir la pièce |
| 49 | SGS532085415653 | Couvercle | Disponible | Voir la pièce |
| 50 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 51 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 51 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 52 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 52 | SGN309503512 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532195203703 | Entretoise | Disponible | Voir la pièce |
| 2 | SGN311726100 | Clavette | Non reliée | |
| 3 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532940176 | Roue arrière | Disponible | Voir la pièce |
| 5 | SGN532940175 | Roue arrière | Disponible | Voir la pièce |
| 6 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 7 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532151655 | Couvercle | Non reliée | |
| 9 | SGN532991053 | Réducteur | Disponible | Voir la pièce |
| 10 | SGN325111028 | Jante | Disponible | Voir la pièce |
| 11 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532938252013 | Pignon | Disponible | Voir la pièce |
| 2 | SGS532038523863 | Roulement | Disponible | Voir la pièce |
| 3 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532033322013 | Segment | Disponible | Voir la pièce |
| 5 | SGS532080272053 | Camme | Disponible | Voir la pièce |
| 6 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532096263753 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 9 | SGS532080202883 | Entretoise | Disponible | Voir la pièce |
| 10 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 11 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 14 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 15 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 16 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 17 | SGN311129528 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN532151106 | Couvercle | Disponible | Voir la pièce |
| 19 | SGN443821010 | Pommeau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980702173 | Commande de coupe | Disponible | Voir la pièce |
| 2 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 3 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 4 | SGS532013422063 | Support | Disponible | Voir la pièce |
| 5 | SGS532080312313 | Levier de regulation | Disponible | Voir la pièce |
| 6 | SGS532980365383 | Bras de levage | Disponible | Voir la pièce |
| 7 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGS532193103673 | Pivot | Disponible | Voir la pièce |
| 9 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 10 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311338524 | Axe | Disponible | Voir la pièce |
| 12 | SGN309578009 | Vis | Disponible | Voir la pièce |
| 13 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | SGS532913463193 | Support | Disponible | Voir la pièce |
| 17 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 18 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 19 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 20 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 21 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 22 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 23 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 24 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 26 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 27 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 28 | SGS532097302223 | Ressort | Disponible | Voir la pièce |
| 29 | SGS532092412463 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 31 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 33 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 34 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 35 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 35 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 36 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 36 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 37 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 37 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472303R | Couvercle | Non reliée | |
| 2 | SGS532985423883 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985423893 | Couverture | Disponible | Voir la pièce |
| 4 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 5 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 6 | SGS532014409283 | Limiteur | Disponible | Voir la pièce |
| 7 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 8 | SGS532113415733 | Protection | Disponible | Voir la pièce |
| 9 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 10 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 11 | SGN273192050 | Protection | Disponible | Voir la pièce |
| 12 | SGS532113408383 | Protection | Disponible | Voir la pièce |
| 13 | SGN273192051 | Protection | Disponible | Voir la pièce |
| 14 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 15 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 16 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 18 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 20 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN532151226 | Couvercle | Disponible | Voir la pièce |
| 23 | SGS532913452333R | Securite | Non reliée | |
| 24 | SGS532913452343R | Securite | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292408 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292409 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292414 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283293164 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292966 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292965 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN283292751 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292752 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292753 | Etiquette | Disponible | Voir la pièce |
| 16 | SGN283292761 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292762 | Etiquette | Disponible | Voir la pièce |
| 18 | SGN283292763 | Etiquette | Disponible | Voir la pièce |
| 20 | SGN283292765 | Etiquette | Disponible | Voir la pièce |
| 21 | SGN283292766 | Etiquette | Disponible | Voir la pièce |
| 22 | SGN283292767 | Etiquette | Disponible | Voir la pièce |
| 23 | SGN283292768 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 1 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 2 | SGN341271191 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 3 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 4 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 4 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271189 | Cablage | Disponible | Voir la pièce |
| 5 | SGN341271189 | Cablage | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 7 | SGN341271192 | Cable | Disponible | Voir la pièce |
| 7 | SGN341271192 | Cable | Disponible | Voir la pièce |
| 8 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 8 | SGN341271193 | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912472013 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532927962163 | Protection | Disponible | Voir la pièce |
| 3 | SGS532915462333 | Moyeu du volant | Disponible | Voir la pièce |
| 4 | SGS532013422143 | Support | Disponible | Voir la pièce |
| 5 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 7 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 8 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503510 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532098212023 | Flasque | Disponible | Voir la pièce |
| 2 | SGS532038152193 | Arbre | Disponible | Voir la pièce |
| 3 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 4 | SGS532950602033R | Kit lames | Non reliée | |
| 5 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 6 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 7 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 8 | SGS532033252033 | Poulie | Disponible | Voir la pièce |
| 9 | SGS532092207873 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN273521180 | Joint | Disponible | Voir la pièce |
| 13 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 13 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 14 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 14 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 15 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 16 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 17 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 18 | SGN272731213 | Courroie | Disponible | Voir la pièce |
| 18 | SGN272731272R | Courroie | Non reliée | |
| 19 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 20 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532929462083 | Moyeu | Disponible | Voir la pièce |
| 2 | SGS532993362823 | Levier | Non reliée | |
| 3 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 4 | SGN532151441 | Bielle | Disponible | Voir la pièce |
| 5 | SGN324196025 | Roulement | Disponible | Voir la pièce |
| 6 | SGN309543526 | Vis | Disponible | Voir la pièce |
| 7 | SGS532980462483 | Pedale | Disponible | Voir la pièce |
| 8 | SGS532980462503 | Pedale | Disponible | Voir la pièce |
| 8 | SGS532980462503 | Pedale | Disponible | Voir la pièce |
| 9 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 10 | SGN443900119 | Gaine du type bowden | Disponible | Voir la pièce |
| 11 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 12 | SGS532980463353 | Frein | Disponible | Voir la pièce |
| 13 | SGS532929362073 | Levier de commande | Disponible | Voir la pièce |
| 14 | SGS532013412093 | Support | Non reliée | |
| 15 | SGS532080402913 | Entretoise | Disponible | Voir la pièce |
| 16 | SGS532929362103 | Trasmission rod | Disponible | Voir la pièce |
| 17 | SGS532929362203 | Moyeu | Disponible | Voir la pièce |
| 18 | SGS532917722013 | Joint | Disponible | Voir la pièce |
| 19 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 20 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 21 | SGS532193103723 | Pivot | Disponible | Voir la pièce |
| 22 | SGS532085422073 | Protection arriere | Disponible | Voir la pièce |
| 23 | SGN311732001 | Bague de protection | Disponible | Voir la pièce |
| 24 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 25 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 27 | SGN532150341 | Poignee | Disponible | Voir la pièce |
| 28 | SGN273121037 | Bague | Disponible | Voir la pièce |
| 30 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 31 | SGN532151564 | Boite | Disponible | Voir la pièce |
| 32 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 32 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 33 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 34 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 35 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 37 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 38 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 40 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 41 | SGN311150514 | Ecrou | Disponible | Voir la pièce |
| 42 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 43 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 44 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 45 | SGS532980365163 | Pied | Disponible | Voir la pièce |
| 46 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 47 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 48 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 49 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 50 | SGN443900152 | Gaine du type bowden | Disponible | Voir la pièce |
| 51 | SGN443900121 | Cable | Disponible | Voir la pièce |
| 52 | SGS532980462493 | Pedale | Disponible | Voir la pièce |
| 54 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 55 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 55 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 56 | SGS532980463333 | Latch | Disponible | Voir la pièce |
| 57 | SGS532929362183 | Moyeu | Disponible | Voir la pièce |
| 58 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 59 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 59 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 60 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 61 | SGS532914322013 | Levier | Disponible | Voir la pièce |
| 62 | SGN532151130 | Couvercle | Disponible | Voir la pièce |
| 63 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 64 | SGN311219522 | Rondelle | Disponible | Voir la pièce |
| 65 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 66 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 66 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 67 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 68 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 68 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 70 | SGN532150290 | Nut | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130029 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN532151566 | Bouchon | Disponible | Voir la pièce |
| 3 | SGS532013412123 | Etrier | Disponible | Voir la pièce |
| 4 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 5 | SGS532986018023 | Tuyau flexible | Disponible | Voir la pièce |
| 6 | SGN548241017 | Fourchette | Disponible | Voir la pièce |
| 7 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 8 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 2 | SGN273192028 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 4 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 5 | SGS532013412113 | Support | Disponible | Voir la pièce |
| 6 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 7 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 8 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 9 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN532151567 | Bouchon | Disponible | Voir la pièce |
| 13 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 15 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 16 | SGN341271224R | Carte electronique | Non reliée | |
| 17 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 18 | SGS532014402183 | Support | Disponible | Voir la pièce |
| 19 | SGS532097412083 | Ressort | Disponible | Voir la pièce |
| 20 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 21 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 22 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 23 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 24 | SGN346211006R | Batterie | Non reliée | |
| 24 | SGN346211009R | Batterie | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150558 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532913463003 | Support | Disponible | Voir la pièce |
| 3 | SGS532986018143 | Tuyau | Non reliée | |
| 4 | SGN532150577 | Protection | Disponible | Voir la pièce |
| 5 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 7 | SGS532082402033 | Tuyau | Non reliée | |
| 8 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 9 | SGN548241016 | Clip | Disponible | Voir la pièce |
| 10 | SGN548241023 | Collier | Disponible | Voir la pièce |
| 11 | SGN548241026 | Collier | Disponible | Voir la pièce |
| 12 | SGN311120523 | Ecrou | Disponible | Voir la pièce |
| 13 | SGS532082472053 | Arrêt | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532038103103 | Arbre | Disponible | Voir la pièce |
| 2 | S532913322993 | Bras sup. | Disponible | Voir la pièce |
| 3 | S532913303243 | Suspension gauche | Disponible | Voir la pièce |
| 4 | S532913303233 | Suspension droite | Disponible | Voir la pièce |
| 5 | S532913323013 | Plaque suspension gauche | Disponible | Voir la pièce |
| 6 | S532913323003 | Plaque suspension droite | Disponible | Voir la pièce |
| 7 | S532980442553 | Levier de relavage | Disponible | Voir la pièce |
| 8 | S532993112543 | Axe | Disponible | Voir la pièce |
| 9 | N315238041 | Goupille | Disponible | Voir la pièce |
| 10 | N309530512 | Vis | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 12 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 13 | N309503556 | Vis | Disponible | Voir la pièce |
| 14 | S532913322983 | Crochet | Disponible | Voir la pièce |
| 15 | N311732008 | Goupille | Disponible | Voir la pièce |
| 16 | N532150305 | Pommeau | Disponible | Voir la pièce |
| 17 | N315238051 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151554 | Rondelle | Disponible | Voir la pièce |
| 2 | SGN532151555 | Capot | Disponible | Voir la pièce |
| 3 | SGN532151556 | Capot batterie | Disponible | Voir la pièce |
| 4 | SGN532151113 | Plancher | Disponible | Voir la pièce |
| 5 | SGN532151761R | Panneau | Non reliée | |
| 6 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 7 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 8 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532918462323 | Pare-chocs | Disponible | Voir la pièce |
| 10 | SGS532918462313 | Pare-chocs | Disponible | Voir la pièce |
| 11 | SGS532013425593 | Poignee | Disponible | Voir la pièce |
| 12 | SGS532013425603 | Poignee | Disponible | Voir la pièce |
| 13 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 14 | SGN532151104 | Raccord | Disponible | Voir la pièce |
| 15 | SGN532151105 | Raccord | Disponible | Voir la pièce |
| 16 | SGS532985423853 | Châssis | Disponible | Voir la pièce |
| 17 | SGS532985423833 | Châssis | Disponible | Voir la pièce |
| 18 | SGS532985423843 | Châssis | Disponible | Voir la pièce |
| 19 | SGN532151102 | Came | Disponible | Voir la pièce |
| 20 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 20 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 21 | SGS532085412053 | Protection | Disponible | Voir la pièce |
| 22 | SGN532151447 | Capot courroie | Disponible | Voir la pièce |
| 23 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 25 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | SGN273192019 | Couvercle | Disponible | Voir la pièce |
| 27 | SGN311212520 | Rondelle | Disponible | Voir la pièce |
| 28 | SGS532913362023 | Support | Disponible | Voir la pièce |
| 29 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 30 | SGS532092402553 | Rondelle | Disponible | Voir la pièce |
| 31 | SGS532992462023 | Rondelle | Disponible | Voir la pièce |
| 32 | SGS532913462033 | Châssis | Disponible | Voir la pièce |
| 33 | SGS532085412063 | Deflecteur | Disponible | Voir la pièce |
| 34 | SGS532085412043 | Couvercle | Disponible | Voir la pièce |
| 35 | SGS532113408033 | Support | Disponible | Voir la pièce |
| 36 | SGN309203518 | Vis | Disponible | Voir la pièce |
| 37 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 38 | SGN311210506 | Rondelle | Disponible | Voir la pièce |
| 39 | SGN532151676 | Commande | Non reliée | |
| 40 | SGS532096342193 | Connecteur | Disponible | Voir la pièce |
| 41 | SGN311101001 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 43 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 44 | SGS532113415343 | Support | Disponible | Voir la pièce |
| 45 | SGS532913413253 | Support | Disponible | Voir la pièce |
| 46 | SGN309543524 | Vis | Disponible | Voir la pièce |
| 47 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 48 | SGN532151443 | Entretoise | Disponible | Voir la pièce |
| 49 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 50 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 51 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 51 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 52 | SGS532013412973R | Vis | Non reliée | |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 53 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 54 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 55 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 56 | SGN532151134 | Lunettes pour phare | Disponible | Voir la pièce |
| 57 | SGN532151135 | Support pour phare | Disponible | Voir la pièce |
| 58 | SGN532151136 | Kit phare | Disponible | Voir la pièce |
| 59 | SGN347224008 | Ampoule | Disponible | Voir la pièce |
| 61 | SGN341271166 | Bande LED | Disponible | Voir la pièce |
| 62 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 63 | SGN532150904 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532016542043 | Essieu complet | Non reliée | |
| 2 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532993462393 | Pivot DX | Disponible | Voir la pièce |
| 4 | SGS532993462403 | Pivot SX | Disponible | Voir la pièce |
| 5 | SGS532039472153 | Couvercle | Disponible | Voir la pièce |
| 6 | SGN309578530 | Vis | Non reliée | |
| 7 | SGN532940173 | Roue avant (Sx) | Disponible | Voir la pièce |
| 8 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 9 | SGN274161016 | Pneumatique | Disponible | Voir la pièce |
| 10 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 11 | SGN532940174 | Roue avant (Dx) | Disponible | Voir la pièce |
| 12 | SGN532980147 | Tige de connexion | Disponible | Voir la pièce |
| 13 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 14 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN442073029 | Connection | Disponible | Voir la pièce |
| 16 | SGN311150516 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532095202033 | Entretoise | Non reliée | |
| 18 | SGS532080102033 | Entretoise | Disponible | Voir la pièce |
| 19 | SGN442073031 | Joint | Disponible | Voir la pièce |
| 20 | SGN311129529 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN311219517 | Rondelle | Disponible | Voir la pièce |
| 23 | SGS532190161013 | Vis | Disponible | Voir la pièce |
| 24 | SGS532095209013 | Entretoise | Disponible | Voir la pièce |
| 25 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 26 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 27 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN309503522R | Vis | Non reliée | |
| 29 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 31 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 32 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 34 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 35 | SGS532092207953 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985472023 | Support siege | Disponible | Voir la pièce |
| 2 | SGS532090164623 | Vis | Disponible | Voir la pièce |
| 3 | SGS532918473333 | Support siege | Disponible | Voir la pièce |
| 4 | SGN532150891 | Siege | Disponible | Voir la pièce |
| 5 | SGN532150562 | Mecanisme | Disponible | Voir la pièce |
| 6 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309543017 | Vis | Non reliée | |
| 8 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 11 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 13 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 16 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 17 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN309315015 | Vis | Disponible | Voir la pièce |
