Vue Éclatée OM 107 L/24 KH (K2400AVD V-Twin - EURO5) Cat. 2020
Retrouvez les pièces détachées, références et repères disponibles pour OM 107 L/24 KH (K2400AVD V-Twin - EURO5) Cat. 2020.

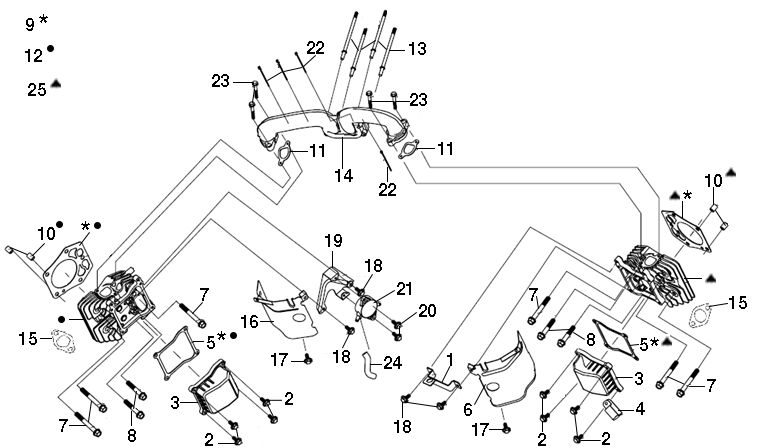

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151065 | Bras de levage | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 3 | L66151066 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151066 | Couvercle | Disponible | Voir la pièce |
| 4 | L66151067 | Etau | Disponible | Voir la pièce |
| 5 | L66152065 | Joint | Non reliée | |
| 5 | L66152065 | Joint | Non reliée | |
| 6 | L66151069 | Couvercle | Disponible | Voir la pièce |
| 7 | L66151070 | Boulon | Disponible | Voir la pièce |
| 7 | L66151070 | Boulon | Disponible | Voir la pièce |
| 7 | L66151070 | Boulon | Disponible | Voir la pièce |
| 7 | L66151070 | Boulon | Disponible | Voir la pièce |
| 8 | L66151071 | Boulon | Disponible | Voir la pièce |
| 8 | L66151071 | Boulon | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 11 | L66151073 | Joint | Disponible | Voir la pièce |
| 11 | L66151073 | Joint | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151508 | Goujon | Disponible | Voir la pièce |
| 14 | L66151075 | Tuyau flexible | Disponible | Voir la pièce |
| 15 | L66150800 | Joint | Disponible | Voir la pièce |
| 15 | L66150800 | Joint | Disponible | Voir la pièce |
| 16 | L66151076 | Couvercle | Disponible | Voir la pièce |
| 17 | L66150464 | Vis | Disponible | Voir la pièce |
| 17 | L66150464 | Vis | Disponible | Voir la pièce |
| 18 | L66150251 | Vis | Disponible | Voir la pièce |
| 18 | L66150251 | Vis | Disponible | Voir la pièce |
| 18 | L66150251 | Vis | Disponible | Voir la pièce |
| 19 | L66151077 | Etrier | Disponible | Voir la pièce |
| 20 | L66150416 | Vis | Disponible | Voir la pièce |
| 21 | L66150958 | Pompe | Disponible | Voir la pièce |
| 22 | L66150947 | Bande | Disponible | Voir la pièce |
| 22 | L66150947 | Bande | Disponible | Voir la pièce |
| 23 | L66150453 | Vis | Disponible | Voir la pièce |
| 23 | L66150453 | Vis | Disponible | Voir la pièce |
| 24 | L66151510 | Tube et soupape | Disponible | Voir la pièce |
| 25 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 25 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 25 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 25 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 25 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée

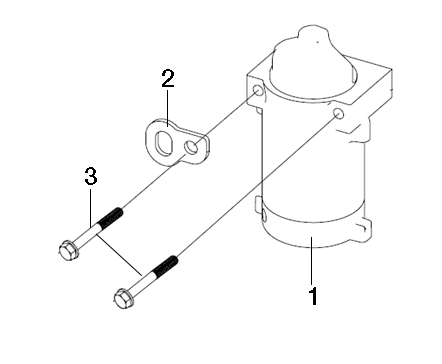

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151514 | Levier starter | Disponible | Voir la pièce |
| 2 | L66151100 | Etrier | Disponible | Voir la pièce |
| 3 | L66150821 | Boulon | Disponible | Voir la pièce |

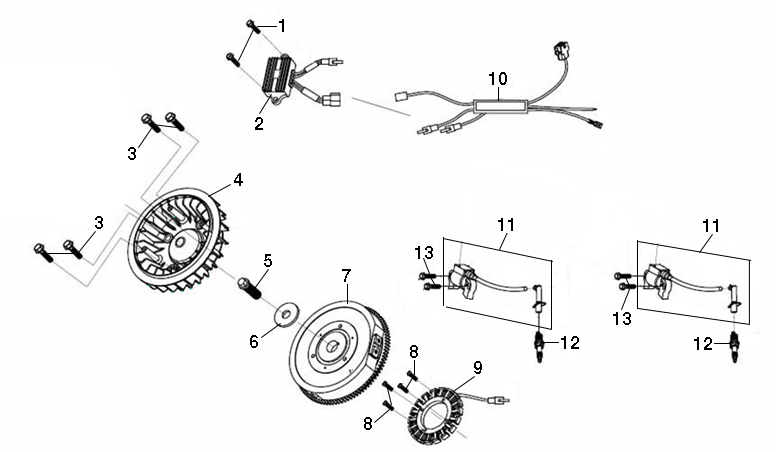

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151203 | Plaques de chargement | Disponible | Voir la pièce |
| 3 | L66151082 | Vis | Disponible | Voir la pièce |
| 3 | L66151082 | Vis | Disponible | Voir la pièce |
| 4 | L66151083 | Ventilateur | Disponible | Voir la pièce |
| 5 | L66151084 | Vis | Disponible | Voir la pièce |
| 6 | L66151085 | Rondelle | Disponible | Voir la pièce |
| 7 | L66151511 | Volant | Disponible | Voir la pièce |
| 8 | L66151087 | Boulon | Disponible | Voir la pièce |
| 8 | L66151087 | Boulon | Disponible | Voir la pièce |
| 9 | L66151512 | Redresseur complet | Disponible | Voir la pièce |
| 10 | L66151202 | Redresseur | Disponible | Voir la pièce |
| 11 | L66151513 | Bobine | Disponible | Voir la pièce |
| 11 | L66151513 | Bobine | Disponible | Voir la pièce |
| 12 | 3055123R | Bougie | Non reliée | |
| 12 | 3055123R | Bougie | Non reliée | |
| 13 | L66150416 | Vis | Disponible | Voir la pièce |
| 13 | L66150416 | Vis | Disponible | Voir la pièce |

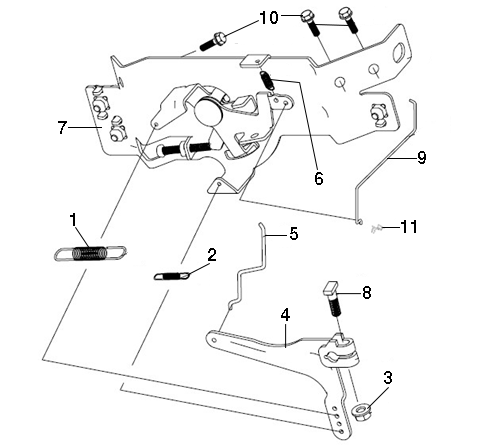

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151091 | Ressort | Disponible | Voir la pièce |
| 2 | L66151092 | Ressort | Disponible | Voir la pièce |
| 3 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | L66151198 | Arbre régulateur | Disponible | Voir la pièce |
| 5 | L66151196 | Tige | Disponible | Voir la pièce |
| 6 | L66151197 | Ressort | Disponible | Voir la pièce |
| 7 | L66151200 | Commande | Disponible | Voir la pièce |
| 8 | L66150382 | Vis | Disponible | Voir la pièce |
| 9 | L66151199 | Accelerateur | Disponible | Voir la pièce |
| 10 | L66150251 | Vis | Disponible | Voir la pièce |
| 11 | L66151098 | Arrêt | Disponible | Voir la pièce |
Pièces de la vue éclatée

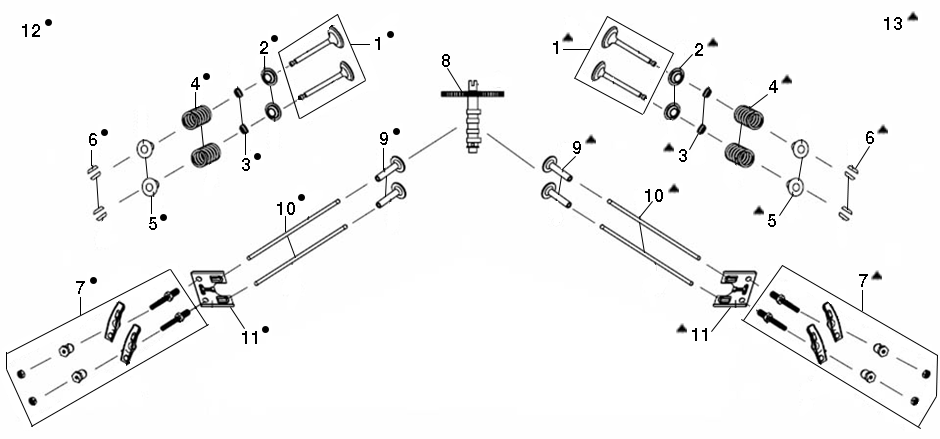

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151101 | Kit soupape | Disponible | Voir la pièce |
| 1 | L66151101 | Kit soupape | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague | Disponible | Voir la pièce |
| 3 | L66150561 | Bague | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arrêt | Disponible | Voir la pièce |
| 5 | L66150558 | Arrêt | Disponible | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66151102 | Balancier | Disponible | Voir la pièce |
| 7 | L66151102 | Balancier | Disponible | Voir la pièce |
| 8 | L66151103 | Arbre à cames | Disponible | Voir la pièce |
| 9 | L66151104 | Soupape | Disponible | Voir la pièce |
| 9 | L66151104 | Soupape | Disponible | Voir la pièce |
| 10 | L66151050 | Tige | Disponible | Voir la pièce |
| 10 | L66151050 | Tige | Disponible | Voir la pièce |
| 11 | L66151058 | Plaquette | Disponible | Voir la pièce |
| 11 | L66151058 | Plaquette | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 12 | L66151520 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66151519 | Couvercle compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée

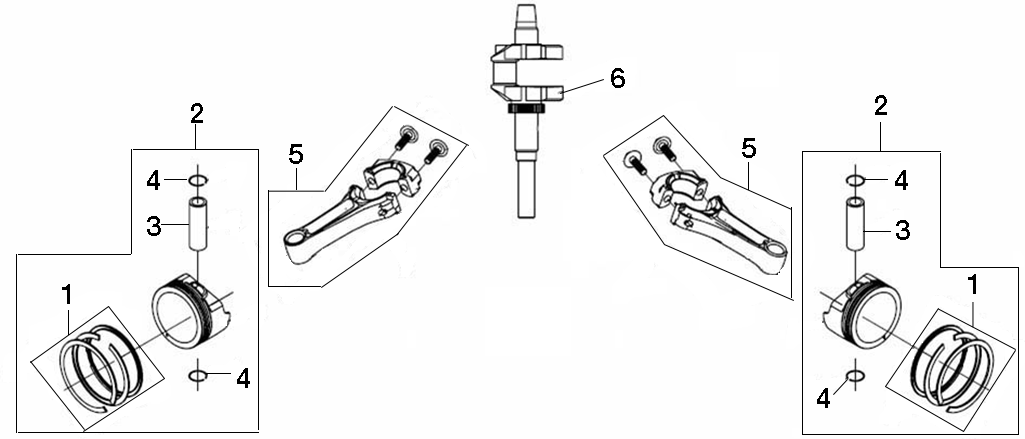

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151059 | Kit segments | Disponible | Voir la pièce |
| 1 | L66151059 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151064 | Piston complet | Disponible | Voir la pièce |
| 2 | L66151064 | Piston complet | Disponible | Voir la pièce |
| 3 | L66151060 | Pivot | Disponible | Voir la pièce |
| 3 | L66151060 | Pivot | Disponible | Voir la pièce |
| 4 | L66151061 | Bague | Disponible | Voir la pièce |
| 4 | L66151061 | Bague | Disponible | Voir la pièce |
| 4 | L66151061 | Bague | Disponible | Voir la pièce |
| 4 | L66151061 | Bague | Disponible | Voir la pièce |
| 5 | L66151062 | Ens. bielle | Disponible | Voir la pièce |
| 5 | L66151062 | Ens. bielle | Disponible | Voir la pièce |
| 6 | L66151063 | Jeu arbre moteur | Disponible | Voir la pièce |
Pièces de la vue éclatée

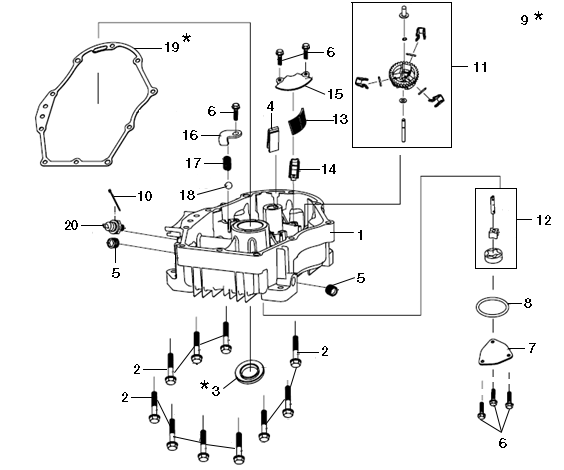

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151504 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150720 | Vis | Disponible | Voir la pièce |
| 2 | L66150720 | Vis | Disponible | Voir la pièce |
| 2 | L66150720 | Vis | Disponible | Voir la pièce |
| 3 | L66151037 | Joint d | Disponible | Voir la pièce |
| 4 | L66150772 | Deflecteur | Disponible | Voir la pièce |
| 5 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 5 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 6 | L66150251 | Vis | Disponible | Voir la pièce |
| 6 | L66150251 | Vis | Disponible | Voir la pièce |
| 6 | L66150251 | Vis | Disponible | Voir la pièce |
| 7 | L66151038 | Couvercle | Disponible | Voir la pièce |
| 8 | L66151039 | Bague | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150505 | Clip | Disponible | Voir la pièce |
| 11 | L66151505 | Arbre régulateur | Disponible | Voir la pièce |
| 12 | L66151040 | Pompe huile | Disponible | Voir la pièce |
| 13 | L66151041 | Filtre huile | Disponible | Voir la pièce |
| 14 | L66151042 | Plaque | Disponible | Voir la pièce |
| 15 | L66151043 | Couvercle filtre | Disponible | Voir la pièce |
| 16 | L66151044 | Plaque | Disponible | Voir la pièce |
| 17 | L66151045 | Ressort | Disponible | Voir la pièce |
| 18 | L66151046 | Bille | Disponible | Voir la pièce |
| 19 | L66151047 | Joint | Disponible | Voir la pièce |
| 20 | L66151048 | Capteur d | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151051 | Arbre régulateur | Disponible | Voir la pièce |
| 2 | L66150824 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150824 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150660 | Joint d | Disponible | Voir la pièce |
| 4 | L66150353 | Goupille | Disponible | Voir la pièce |
| 5 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 6 | L66151052 | Couvercle | Disponible | Voir la pièce |
| 7 | L66150251 | Vis | Disponible | Voir la pièce |
| 7 | L66150251 | Vis | Disponible | Voir la pièce |
| 7 | L66150251 | Vis | Disponible | Voir la pièce |
| 7 | L66150251 | Vis | Disponible | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66151053 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150828 | Pivot | Disponible | Voir la pièce |
| 11 | L66150741 | Bague or | Disponible | Voir la pièce |
| 12 | L66150830 | Joint d | Disponible | Voir la pièce |
| 13 | L66151506 | Carter moteur compl. | Disponible | Voir la pièce |
| 14 | L66151517 | Filtre huile | Disponible | Voir la pièce |
| 15 | L66150480 | Cable | Disponible | Voir la pièce |
| 16 | L66151518 | Pivot | Disponible | Voir la pièce |
| 17 | L66151057 | Bouchon compl. | Disponible | Voir la pièce |
| 18 | L66151516 | Accul | Disponible | Voir la pièce |
| 19 | L66151507 | Support | Disponible | Voir la pièce |

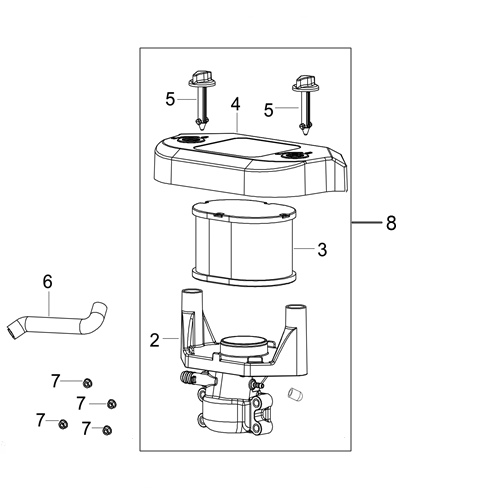

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66151300 | Coude | Disponible | Voir la pièce |
| 3 | L66151298 | Filtre | Disponible | Voir la pièce |
| 4 | L66151297 | Couvercle | Disponible | Voir la pièce |
| 5 | L66151299 | Boulon | Disponible | Voir la pièce |
| 5 | L66151299 | Boulon | Disponible | Voir la pièce |
| 6 | L66151305 | Tuyau | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66151515 | Filtre aire | Disponible | Voir la pièce |

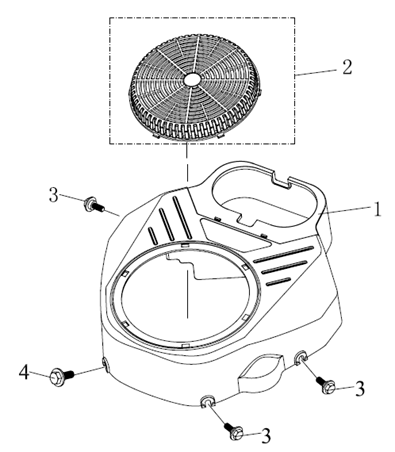

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151026 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66151027 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151028 | Boulon | Disponible | Voir la pièce |
| 3 | L66151028 | Boulon | Disponible | Voir la pièce |
| 3 | L66151028 | Boulon | Disponible | Voir la pièce |
| 4 | L66150815 | Boulon | Disponible | Voir la pièce |

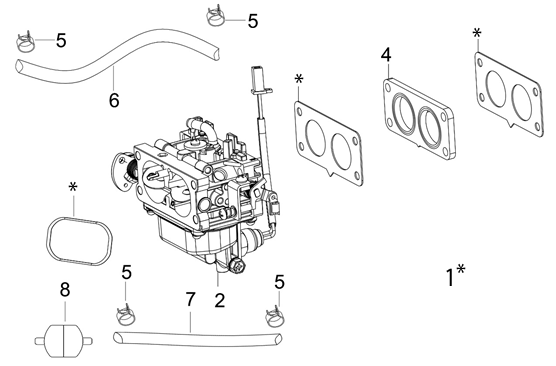

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151521 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151301 | Carburateur | Disponible | Voir la pièce |
| 4 | L66151030 | Bride termique | Disponible | Voir la pièce |
| 5 | L66151031 | Bande | Disponible | Voir la pièce |
| 5 | L66151031 | Bande | Disponible | Voir la pièce |
| 5 | L66151031 | Bande | Disponible | Voir la pièce |
| 5 | L66151031 | Bande | Disponible | Voir la pièce |
| 6 | L66151033 | Tuyau d | Disponible | Voir la pièce |
| 7 | L66151032 | Tuyau d | Disponible | Voir la pièce |
| 8 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |

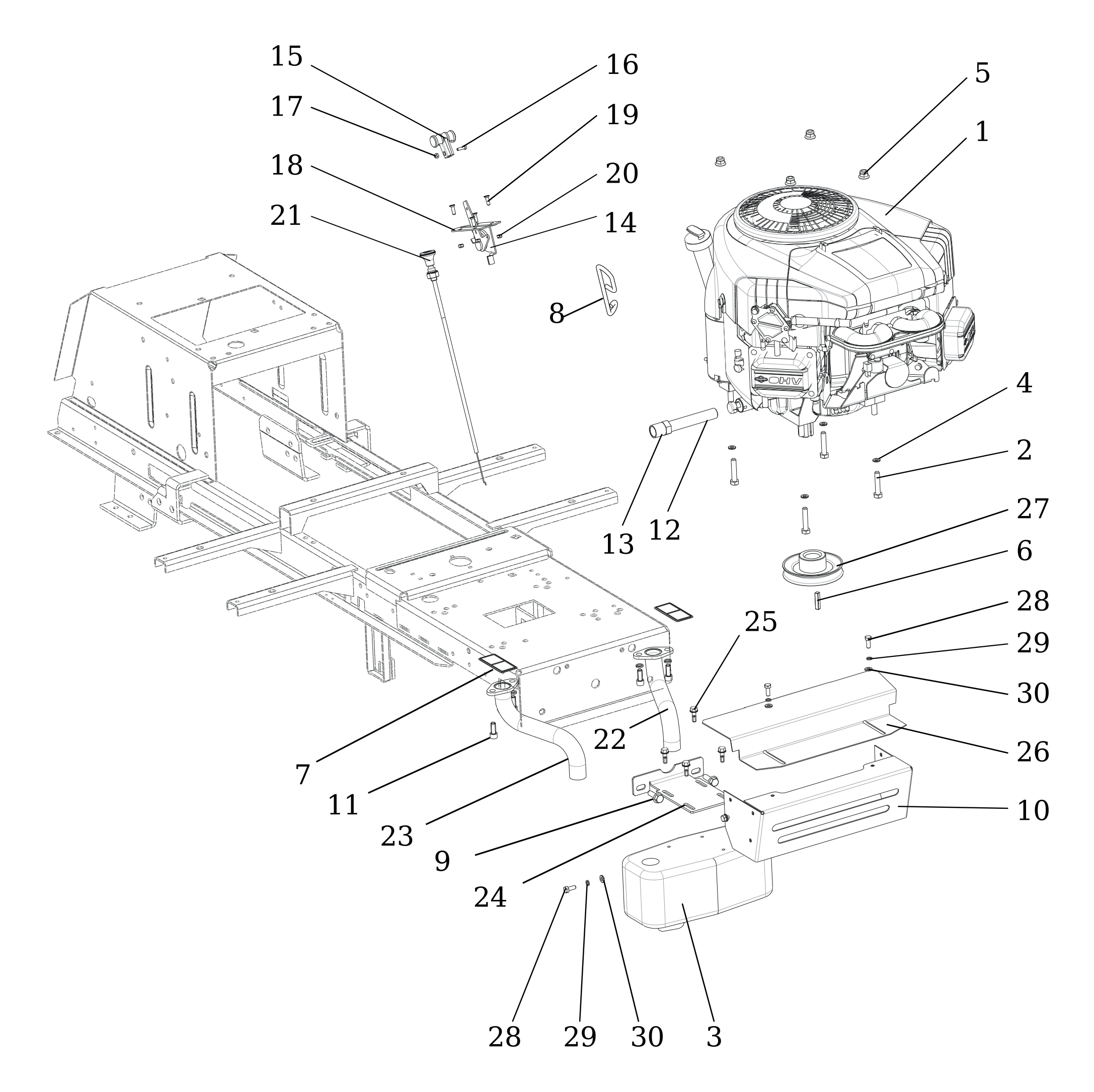

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 3 | SGN443900129 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGN311726101 | Key | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 9 | SGN309578540 | Vis | Disponible | Voir la pièce |
| 10 | SGS532085422143 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 12 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 14 | SGN000443006 | Levier | Disponible | Voir la pièce |
| 15 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 16 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 17 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 18 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 19 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN443612011 | Levier starter | Disponible | Voir la pièce |
| 22 | SGS532927442463 | Tuyau left | Disponible | Voir la pièce |
| 23 | SGS532927442473 | Tuyau right | Disponible | Voir la pièce |
| 24 | SGS532113405013 | Support | Disponible | Voir la pièce |
| 25 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 26 | SGS532085415743 | Couvercle | Disponible | Voir la pièce |
| 27 | SGN532150439 | Poulie | Disponible | Voir la pièce |
| 28 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 28 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 29 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311210502 | Rondelle | Disponible | Voir la pièce |

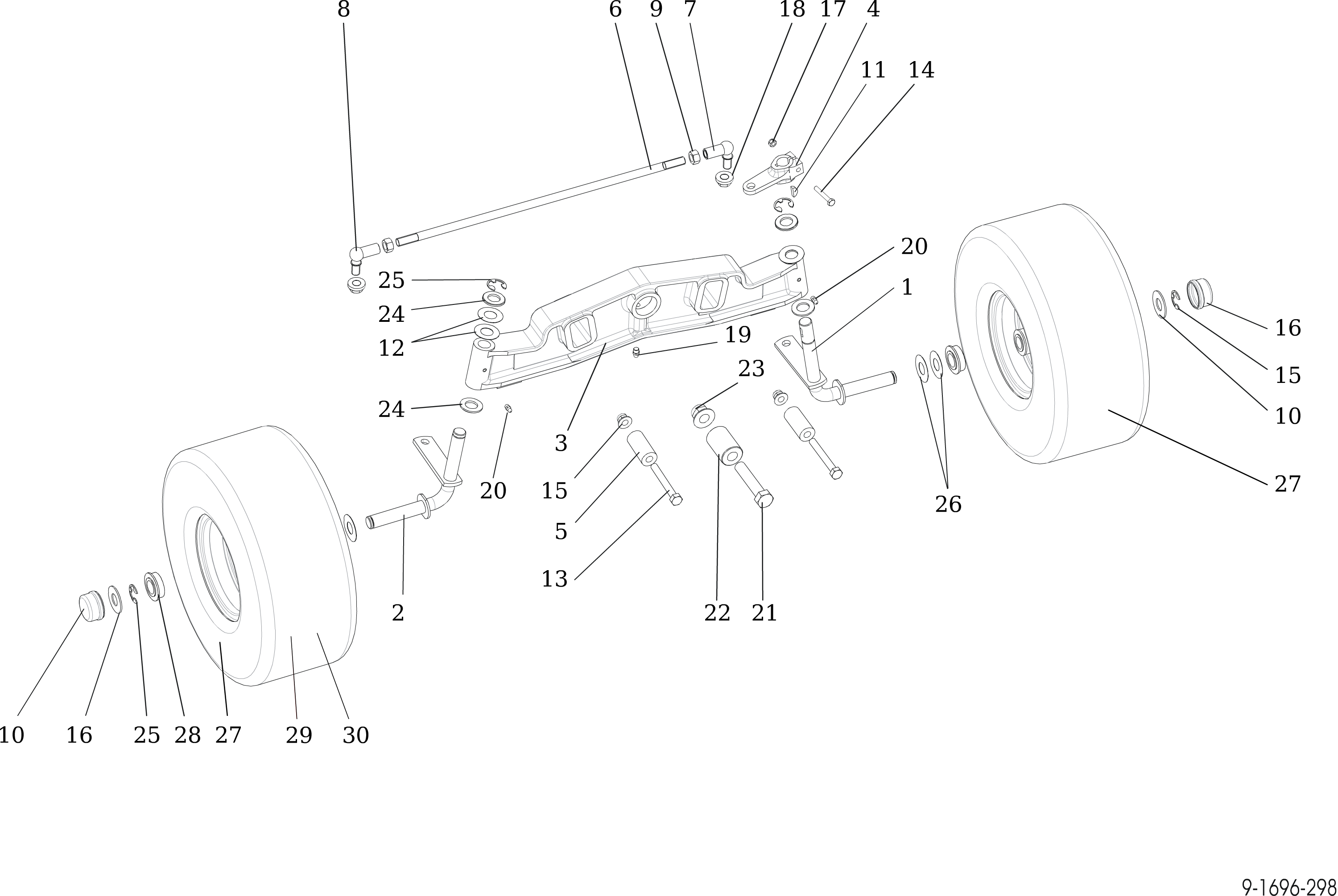

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432263 | Pivot (Roue) | Disponible | Voir la pièce |
| 2 | SGS532916432273 | Pivot (Roue) | Disponible | Voir la pièce |
| 3 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532980152 | Tige de connexion | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 27 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 28 | SGN274161029 | Pneumatique | Disponible | Voir la pièce |
| 29 | SGN325111026 | Enjoliveur | Disponible | Voir la pièce |
| 30 | SGN325111026 | Enjoliveur | Disponible | Voir la pièce |

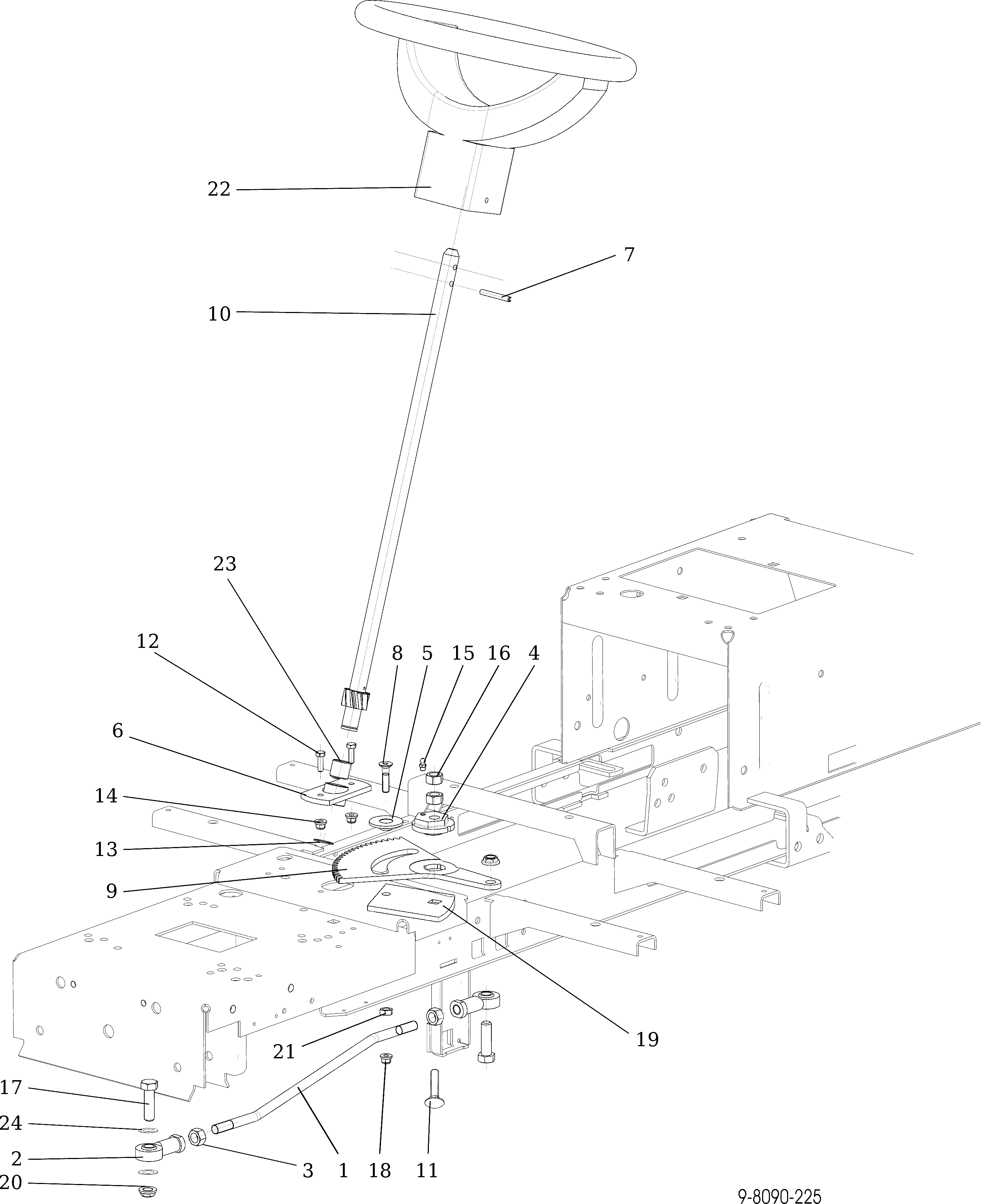

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151347 | Bielle | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542093 | Roulement | Disponible | Voir la pièce |
| 7 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 8 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 9 | SGS532033322433 | Engrenage | Disponible | Voir la pièce |
| 10 | SGS532930252123R | Pignon | Non reliée | |
| 11 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 13 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 14 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 16 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 18 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532113326273 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN443821006 | Volant | Disponible | Voir la pièce |
| 23 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 24 | SGN311214504 | Rondelle | Disponible | Voir la pièce |

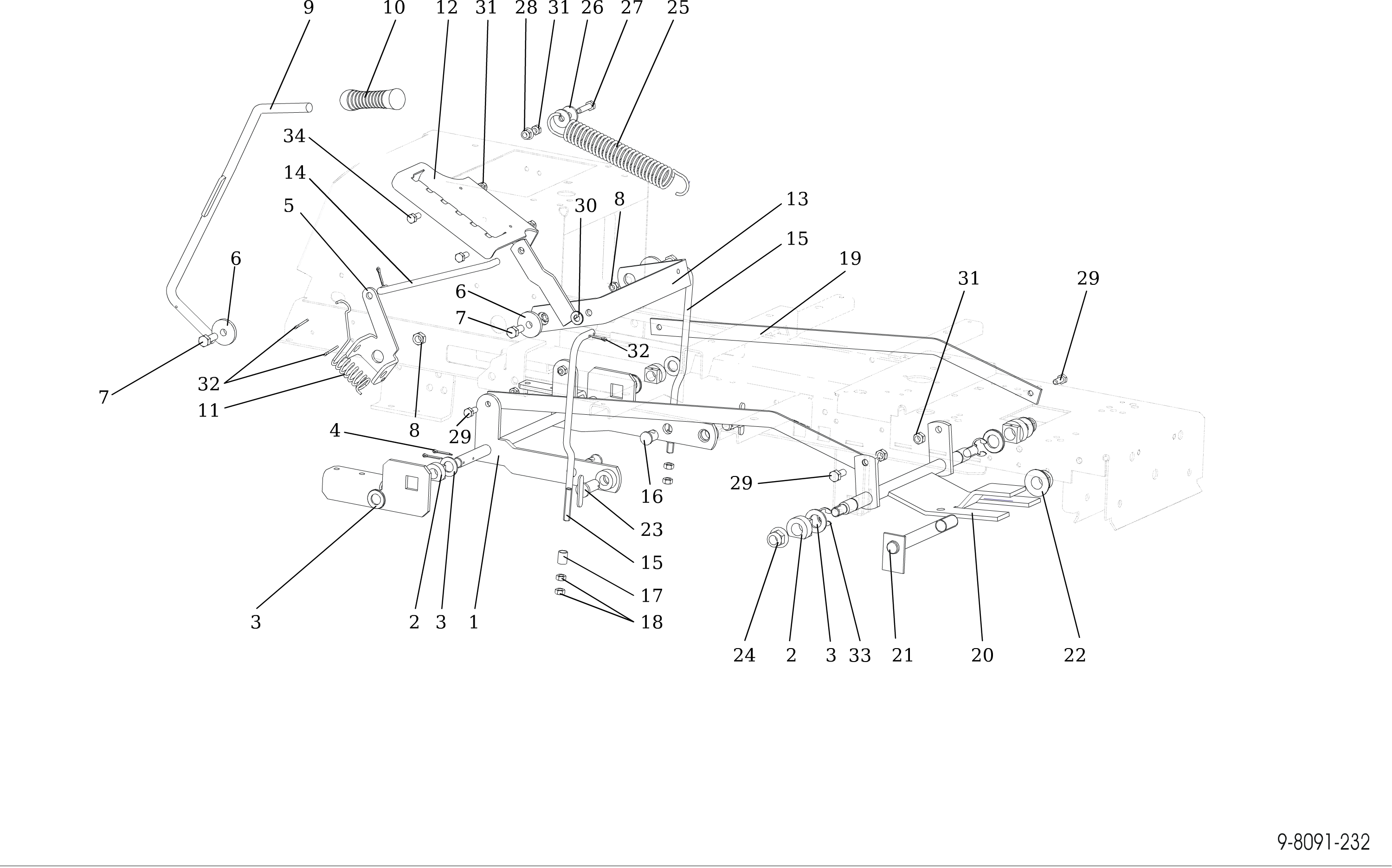

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532980508243 | Bras de levage | Disponible | Voir la pièce |
| 2 | N722643023 | Bague | Disponible | Voir la pièce |
| 2 | N722643023 | Bague | Disponible | Voir la pièce |
| 3 | N311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | N311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | N311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | N311338517 | Pivot | Disponible | Voir la pièce |
| 5 | S532113415563 | Support | Disponible | Voir la pièce |
| 6 | S532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | S532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | N309503510 | Vis | Disponible | Voir la pièce |
| 7 | N309503510 | Vis | Disponible | Voir la pièce |
| 8 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 8 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 9 | S532980412173 | Levier | Disponible | Voir la pièce |
| 10 | N532151195 | Poignee | Disponible | Voir la pièce |
| 11 | N315231265 | Ressort | Disponible | Voir la pièce |
| 12 | S532113425333 | Support | Disponible | Voir la pièce |
| 13 | S532913413293 | Support | Disponible | Voir la pièce |
| 14 | N532151192 | Tige | Disponible | Voir la pièce |
| 15 | N532151193 | Tige | Disponible | Voir la pièce |
| 15 | N532151193 | Tige | Disponible | Voir la pièce |
| 16 | S532090162083 | Pivot | Disponible | Voir la pièce |
| 17 | S532095213823 | Entretoise | Disponible | Voir la pièce |
| 18 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 19 | S532080323323 | Tige | Disponible | Voir la pièce |
| 20 | S532913424373 | Bras de levage | Disponible | Voir la pièce |
| 21 | S532938122573 | Arbre | Disponible | Voir la pièce |
| 22 | N311129527 | Ecrou | Disponible | Voir la pièce |
| 23 | S532993462343 | Pivot | Disponible | Voir la pièce |
| 24 | N311129526 | Ecrou | Disponible | Voir la pièce |
| 25 | N315231193 | Ressort | Disponible | Voir la pièce |
| 26 | N311212508 | Rondelle | Disponible | Voir la pièce |
| 27 | N309503543 | Vis | Disponible | Voir la pièce |
| 28 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 29 | N309503512 | Vis | Disponible | Voir la pièce |
| 29 | N309503512 | Vis | Disponible | Voir la pièce |
| 29 | N309503512 | Vis | Disponible | Voir la pièce |
| 30 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 31 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | N311338516 | Pivot | Disponible | Voir la pièce |
| 33 | N311732009 | Bague | Disponible | Voir la pièce |
| 34 | N309503518 | Vis | Disponible | Voir la pièce |

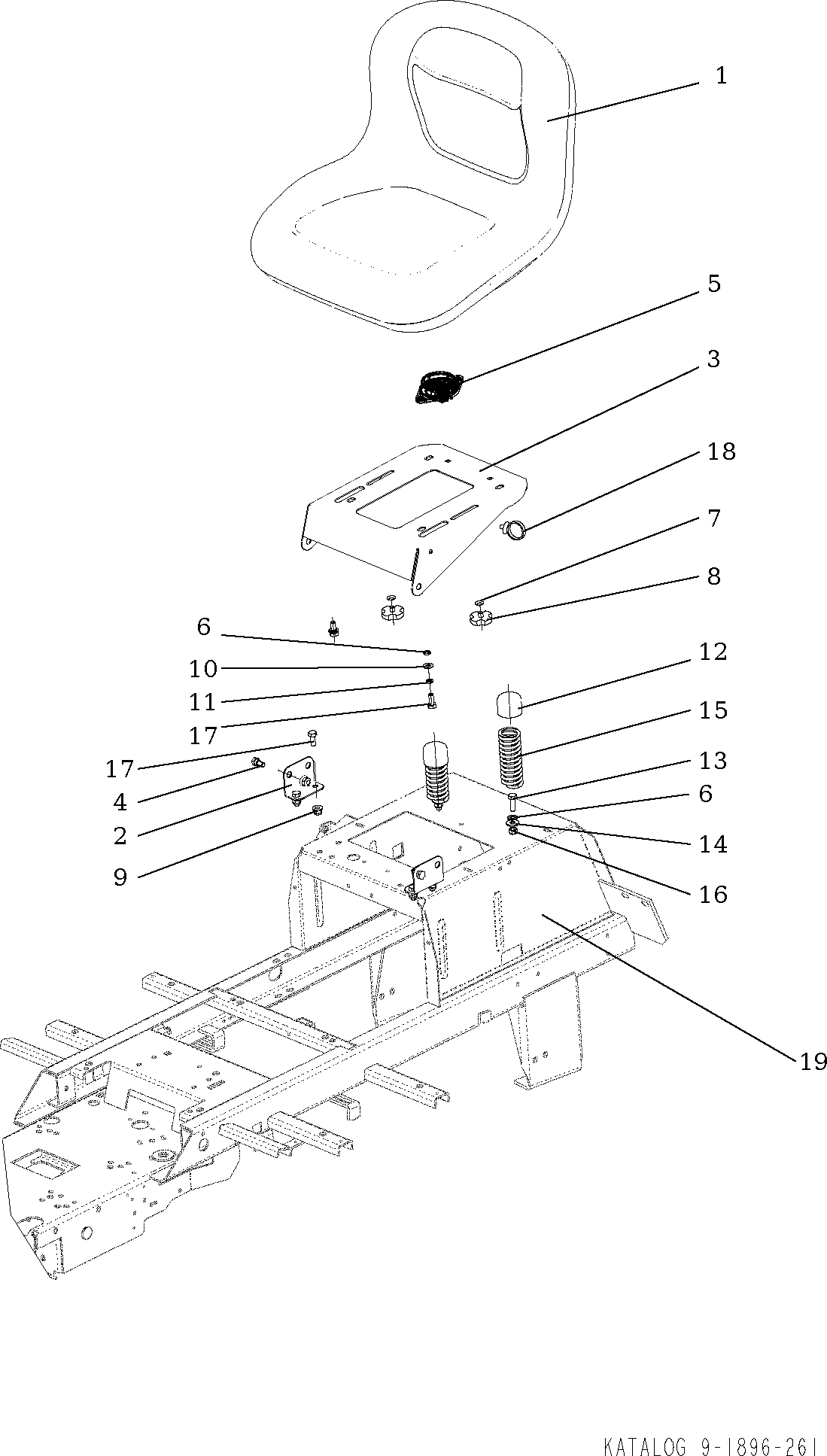

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532150991 | Siege | Disponible | Voir la pièce |
| 2 | 532113402403A | Support | Non reliée | |
| 3 | S532018472433 | Support siege | Disponible | Voir la pièce |
| 4 | N309599012 | Vis | Disponible | Voir la pièce |
| 5 | N532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 6 | N311219002 | Rondelle | Disponible | Voir la pièce |
| 6 | N311219002 | Rondelle | Disponible | Voir la pièce |
| 7 | N311213503 | Rondelle | Disponible | Voir la pièce |
| 8 | N532150213 | Ecrou | Disponible | Voir la pièce |
| 9 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 10 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 12 | N532150208 | Couvercle | Disponible | Voir la pièce |
| 13 | N309503512 | Vis | Disponible | Voir la pièce |
| 14 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 15 | N315231124 | Ressort | Disponible | Voir la pièce |
| 16 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 17 | N309503518 | Vis | Disponible | Voir la pièce |
| 17 | N309503518 | Vis | Disponible | Voir la pièce |
| 18 | N532150211 | Charniere | Disponible | Voir la pièce |
| 19 | S532912962813 | Châssis | Disponible | Voir la pièce |

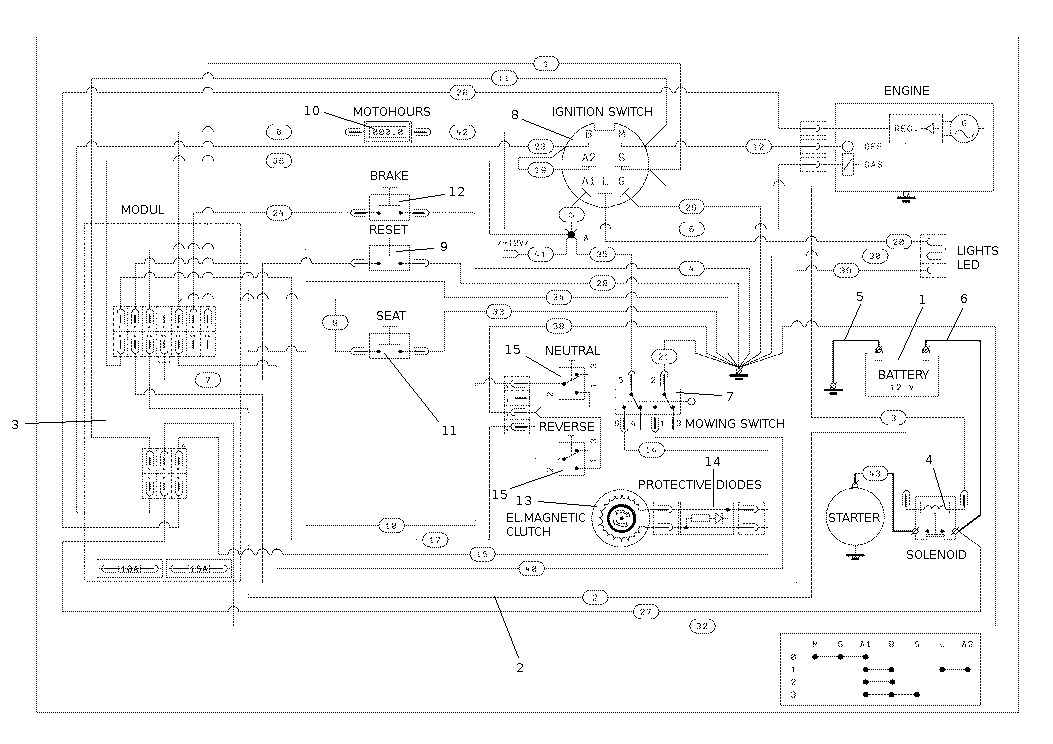

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN346211006R | Batterie | Non reliée | |
| 1 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 2 | SGN341271197 | Cablage | Disponible | Voir la pièce |
| 3 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 4 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 5 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 7 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 8 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 9 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 11 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 12 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 14 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 15 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 15 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |

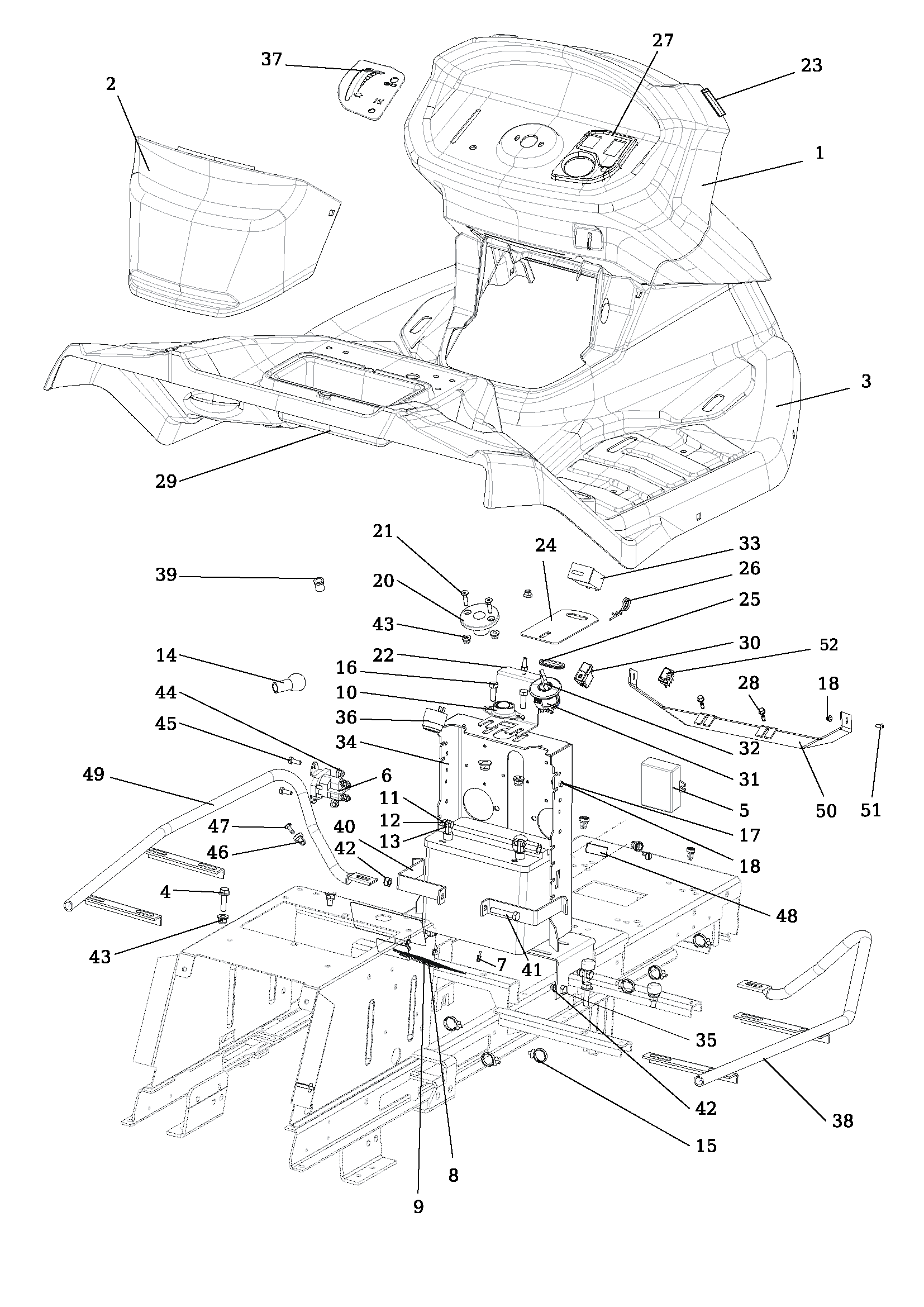

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151584 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151613 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN532151593 | Plancher | Disponible | Voir la pièce |
| 4 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292159 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 11 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 17 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 20 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 21 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 22 | SGS532113415583 | Support | Disponible | Voir la pièce |
| 23 | SGS532096342193 | Connecteur | Disponible | Voir la pièce |
| 24 | SGS532113404693 | Support | Disponible | Voir la pièce |
| 25 | SGN273121027 | Bague | Disponible | Voir la pièce |
| 26 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 27 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 29 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 30 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 31 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 32 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 33 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 34 | SGS532016422283 | Support du colonne | Disponible | Voir la pièce |
| 35 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 36 | - | N | Non reliée | |
| 37 | SGN283293256 | Etiquette | Disponible | Voir la pièce |
| 38 | SGS532015422043 | Support | Disponible | Voir la pièce |
| 39 | - | N | Non reliée | |
| 40 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 41 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 44 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 46 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 47 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 48 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 49 | SGS532015422053 | Support | Disponible | Voir la pièce |
| 50 | SGS532113425363 | Etrier | Disponible | Voir la pièce |
| 51 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 52 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532074422563 | Tableau arriere | Disponible | Voir la pièce |
| 2 | SGS532014422023 | Trainage | Disponible | Voir la pièce |
| 3 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 4 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 5 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 6 | SGS532918452173 | Pare-chocs | Disponible | Voir la pièce |
| 7 | SGN321841091 | Bouchon | Disponible | Voir la pièce |

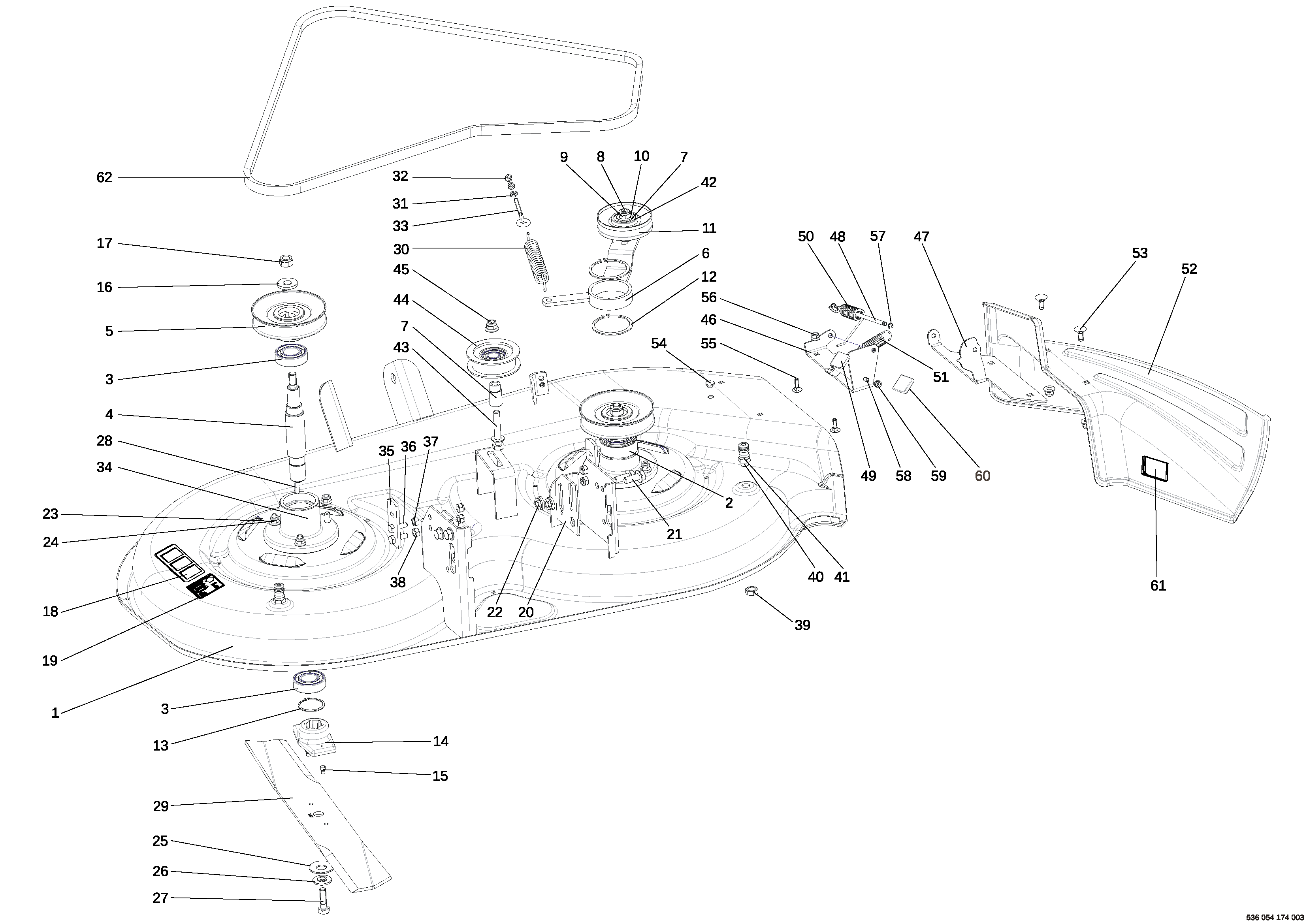

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532950472343 | Plateau de coupe | Disponible | Voir la pièce |
| 2 | S532038523923 | Flasque | Disponible | Voir la pièce |
| 3 | N324162099 | Roulement | Disponible | Voir la pièce |
| 3 | N324162099 | Roulement | Disponible | Voir la pièce |
| 4 | S532038128413 | Arbre | Disponible | Voir la pièce |
| 5 | N532151209 | Poulie | Disponible | Voir la pièce |
| 6 | S532913413333 | Support | Disponible | Voir la pièce |
| 7 | S532094214173 | Bague | Disponible | Voir la pièce |
| 7 | S532094214173 | Bague | Disponible | Voir la pièce |
| 8 | N309503519 | Vis | Disponible | Voir la pièce |
| 9 | N311212521 | Rondelle | Disponible | Voir la pièce |
| 10 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 11 | N532150784 | Compensateur | Non reliée | |
| 12 | N311733032 | Bague | Disponible | Voir la pièce |
| 13 | N311733014 | Arret | Disponible | Voir la pièce |
| 14 | S532098212403 | Flasque | Disponible | Voir la pièce |
| 15 | S532093117363 | Pivot | Disponible | Voir la pièce |
| 16 | S532092207273 | Rondelle | Disponible | Voir la pièce |
| 17 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 18 | N283292437 | Etiquette | Disponible | Voir la pièce |
| 19 | N283292121 | Etiquette | Disponible | Voir la pièce |
| 20 | S532014417293 | Pied | Disponible | Voir la pièce |
| 21 | N309578529 | Vis | Disponible | Voir la pièce |
| 22 | N311129522 | Ecrou | Disponible | Voir la pièce |
| 23 | N309503543 | Vis | Disponible | Voir la pièce |
| 24 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 25 | N311219503 | Rondelle | Disponible | Voir la pièce |
| 26 | S532092207493 | Rondelle | Non reliée | |
| 27 | N309599017 | Vis | Disponible | Voir la pièce |
| 28 | N311726091 | Ressort | Disponible | Voir la pièce |
| 29 | S532050422873 | Lame | Disponible | Voir la pièce |
| 30 | N315231193 | Ressort | Disponible | Voir la pièce |
| 31 | N311210502 | Rondelle | Disponible | Voir la pièce |
| 32 | N311150504 | Ecrou | Disponible | Voir la pièce |
| 33 | N309578523 | Vis | Disponible | Voir la pièce |
| 34 | S532038523933 | Flasque | Disponible | Voir la pièce |
| 35 | S532114327853 | Plaquette | Disponible | Voir la pièce |
| 36 | N309503512 | Vis | Disponible | Voir la pièce |
| 37 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 38 | N311150503 | Ecrou | Disponible | Voir la pièce |
| 39 | N311120511 | Ecrou | Disponible | Voir la pièce |
| 40 | N532150533 | Attache rapide | Disponible | Voir la pièce |
| 41 | N273111057 | Bague | Disponible | Voir la pièce |
| 42 | S532092208673 | Rondelle | Disponible | Voir la pièce |
| 43 | N309503577 | Vis | Disponible | Voir la pièce |
| 44 | N532150733 | Poulie | Disponible | Voir la pièce |
| 45 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 46 | S532013412013 | Charniere | Disponible | Voir la pièce |
| 47 | S532013412023 | Charniere | Disponible | Voir la pièce |
| 48 | S532093102013 | Pivot | Disponible | Voir la pièce |
| 49 | S532013412033 | Support | Disponible | Voir la pièce |
| 50 | N315231271 | Ressort | Disponible | Voir la pièce |
| 51 | N315231203 | Ressort | Disponible | Voir la pièce |
| 52 | N532151383 | Couvercle | Disponible | Voir la pièce |
| 53 | N309019501 | Vis | Disponible | Voir la pièce |
| 54 | N532151385 | Bouchon | Disponible | Voir la pièce |
| 55 | N309019510 | Vis | Disponible | Voir la pièce |
| 56 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 57 | N311732001 | Bague de protection | Disponible | Voir la pièce |
| 58 | N309503508 | Vis | Disponible | Voir la pièce |
| 59 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 60 | N532151384 | Bouchon | Disponible | Voir la pièce |
| 61 | N283293188 | Etiquette | Disponible | Voir la pièce |
| 62 | N272731221 | Courroie | Disponible | Voir la pièce |

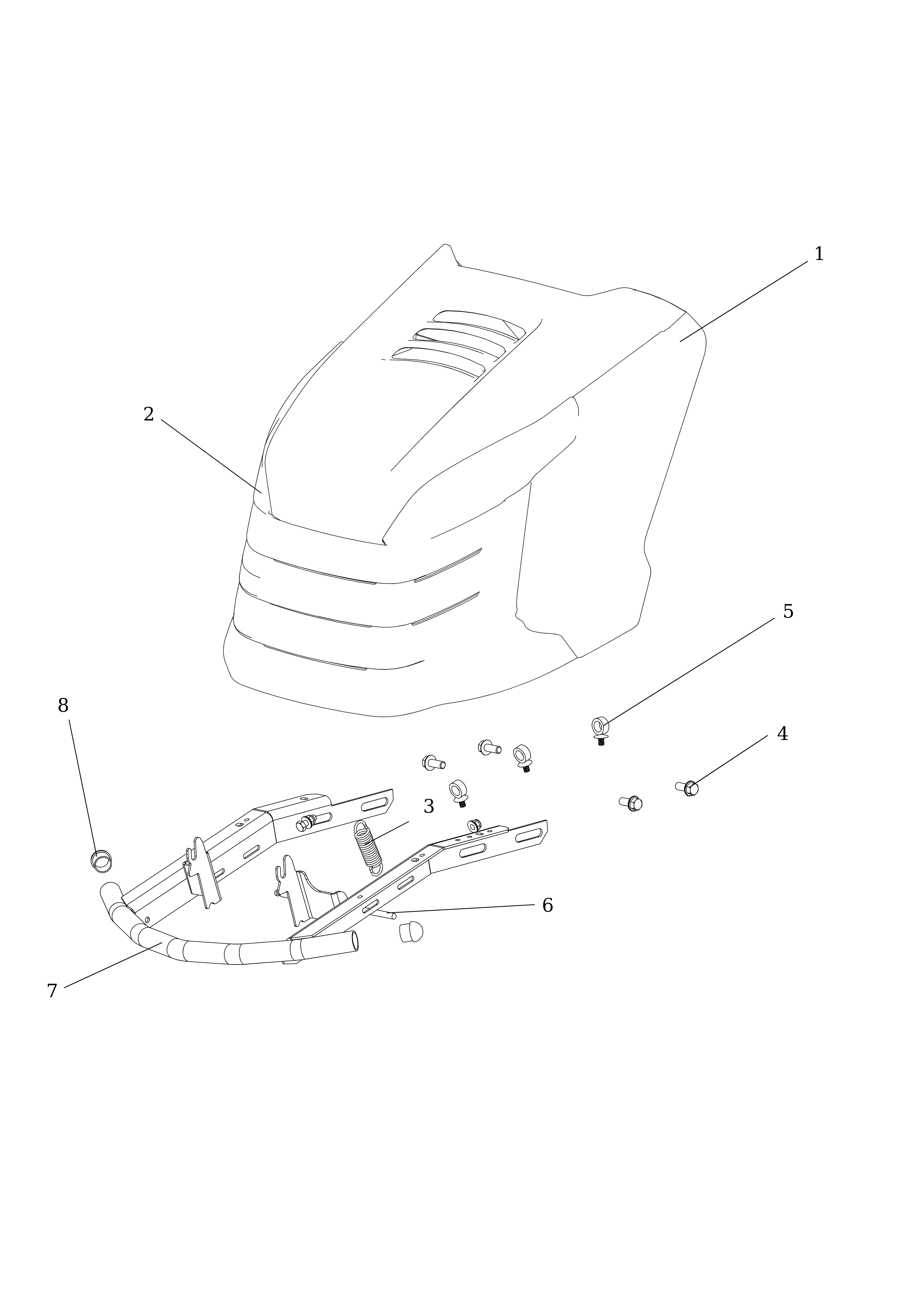

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N532151571 | Capot | Non reliée | |
| 2 | N341271169 | Faisceau | Disponible | Voir la pièce |
| 3 | N315231203 | Ressort | Disponible | Voir la pièce |
| 4 | N309578534 | Vis | Disponible | Voir la pièce |
| 5 | N532150211 | Charniere | Disponible | Voir la pièce |
| 6 | S532013102143 | Barre de securité | Disponible | Voir la pièce |
| 7 | S532918452193 | Pare-chocs | Disponible | Voir la pièce |
| 8 | N321841091 | Bouchon | Disponible | Voir la pièce |

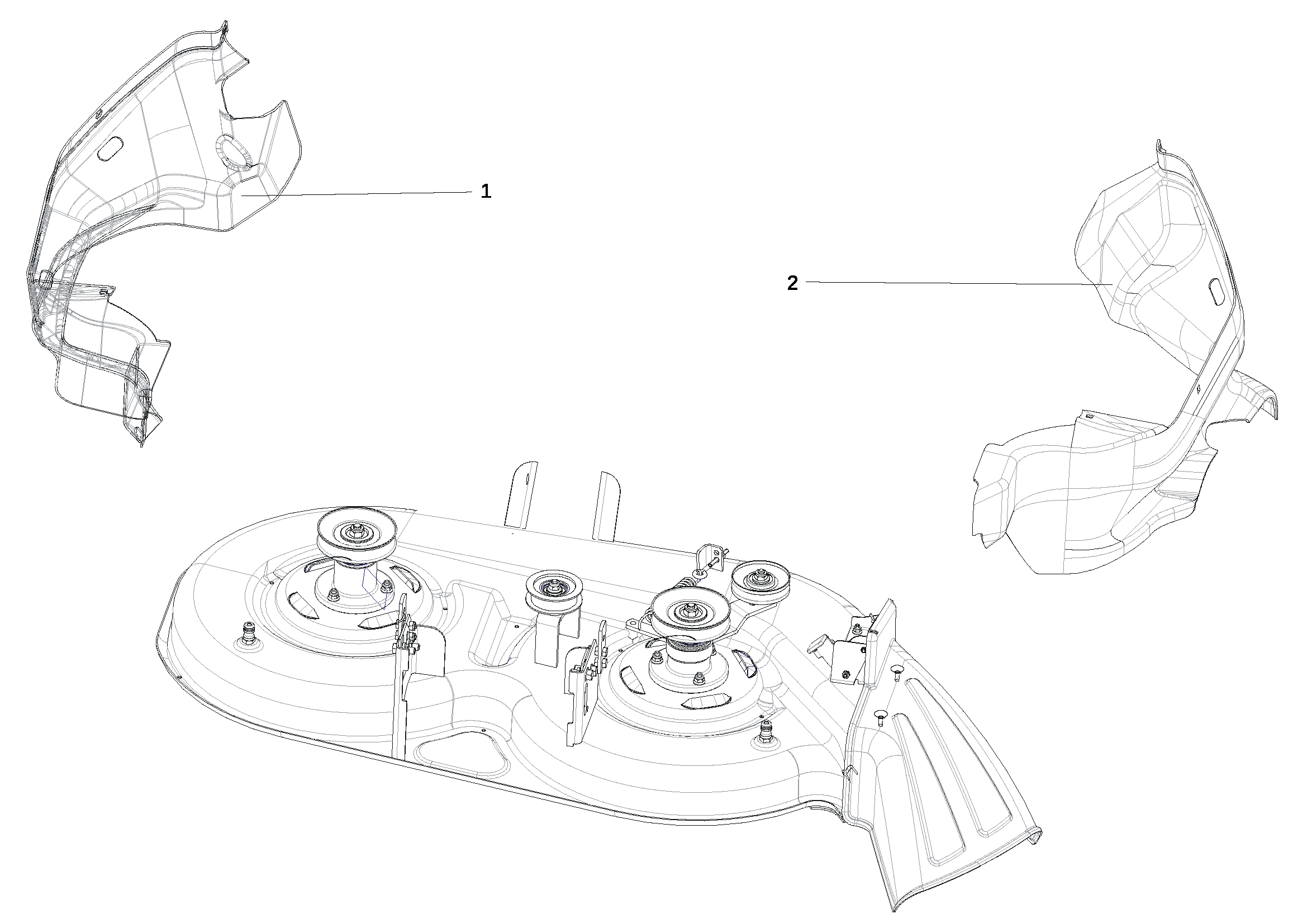

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532936362023 | Protection | Non reliée | |
| 1 | S532936362263 | Protection | Disponible | Voir la pièce |
| 2 | N309503548 | Vis | Disponible | Voir la pièce |
| 3 | N311129525 | Ecrou | Disponible | Voir la pièce |

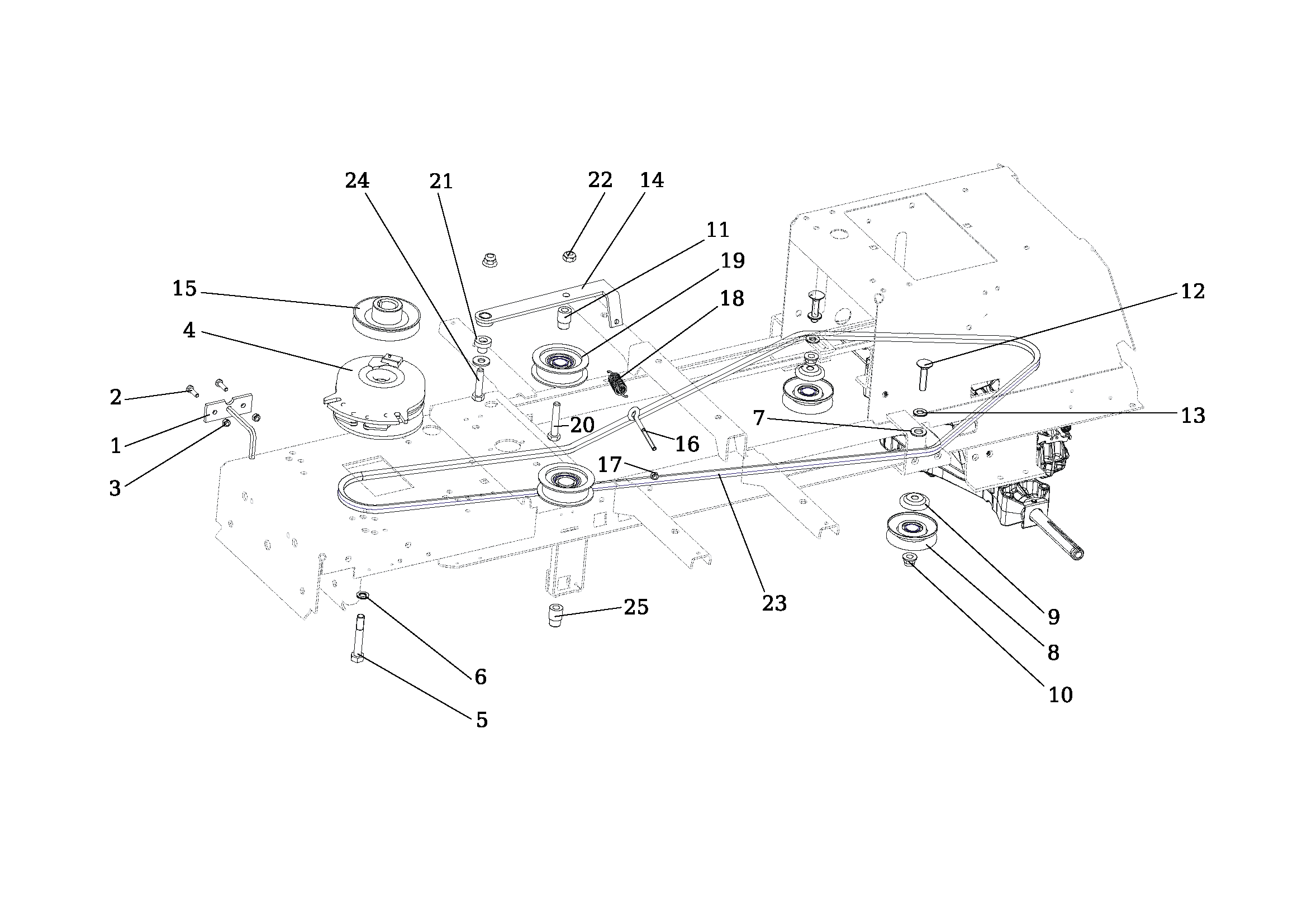

| 4 | N532151196 | Embrayage | Disponible | Voir la pièce |
| 4 | S532986022213 | Kit embrayage | Non reliée | |
| 5 | N309579511 | Vis | Disponible | Voir la pièce |
| 6 | N311219516 | Rondelle | Disponible | Voir la pièce |
| 7 | N311212521 | Rondelle | Disponible | Voir la pièce |
| 8 | N532150824 | Poulie | Disponible | Voir la pièce |
| 9 | N532151119 | Protection | Disponible | Voir la pièce |
| 10 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | S532094215953 | Boite | Disponible | Voir la pièce |
| 12 | N309019531 | Vis | Disponible | Voir la pièce |
| 13 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | S532913323033 | Etrier | Disponible | Voir la pièce |
| 15 | N532150439 | Poulie | Disponible | Voir la pièce |
| 16 | N309578523 | Vis | Disponible | Voir la pièce |
| 17 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | N315231111 | Ressort | Disponible | Voir la pièce |
| 19 | N532150733 | Poulie | Disponible | Voir la pièce |
| 20 | N309203525 | Vis | Disponible | Voir la pièce |
| 21 | S532094214513 | Bague | Disponible | Voir la pièce |
| 22 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 23 | N272731252 | Courroie | Non reliée | |
| 24 | N309203544 | Vis | Disponible | Voir la pièce |
| 25 | S532094214533 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151594 | Capot courroie | Disponible | Voir la pièce |
| 2 | SGN532151595 | Capot courroie | Disponible | Voir la pièce |

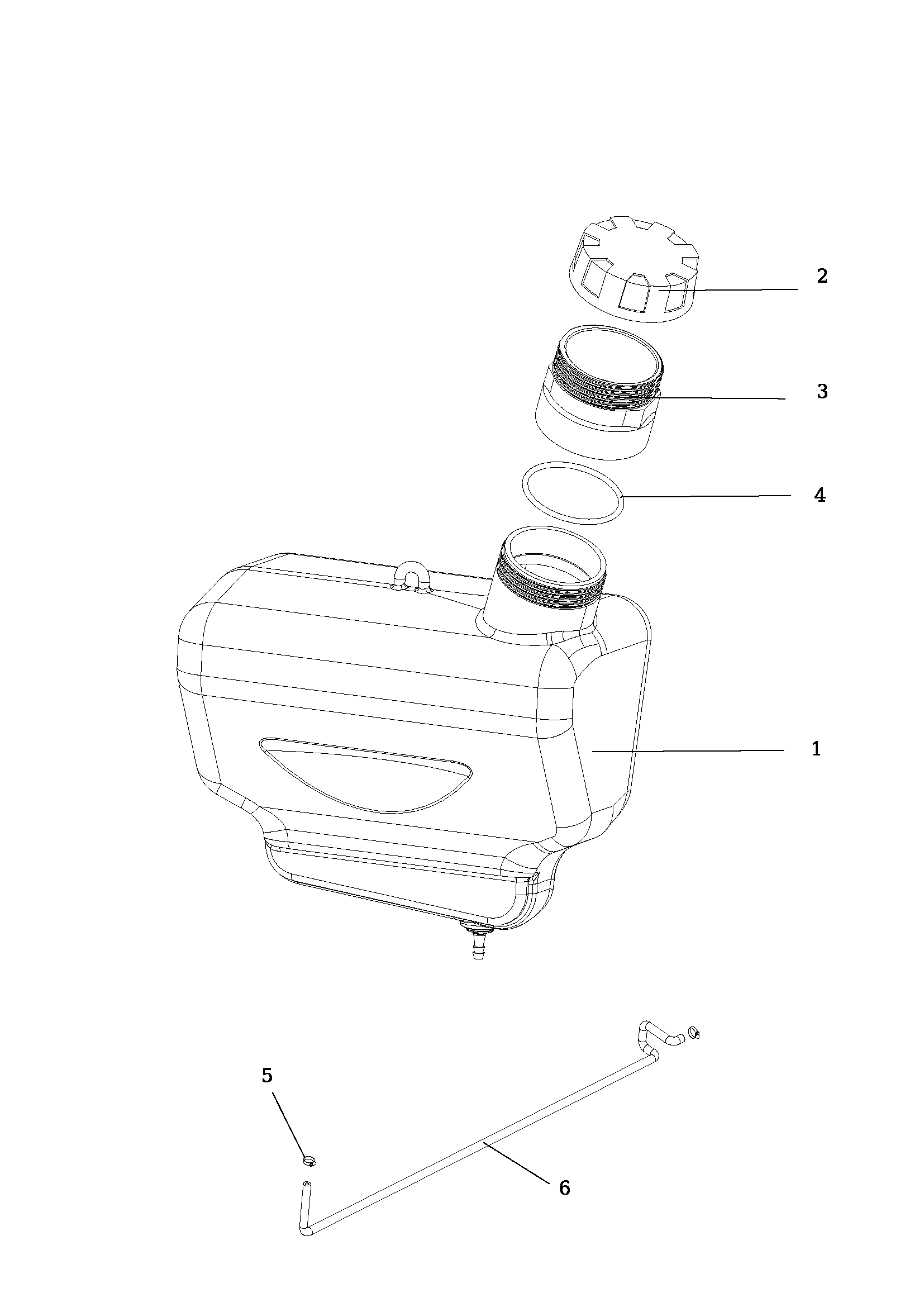

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130021 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 3 | SGN532151591 | Collier | Disponible | Voir la pièce |
| 4 | SGN273111062 | Joint | Disponible | Voir la pièce |
| 5 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 6 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |

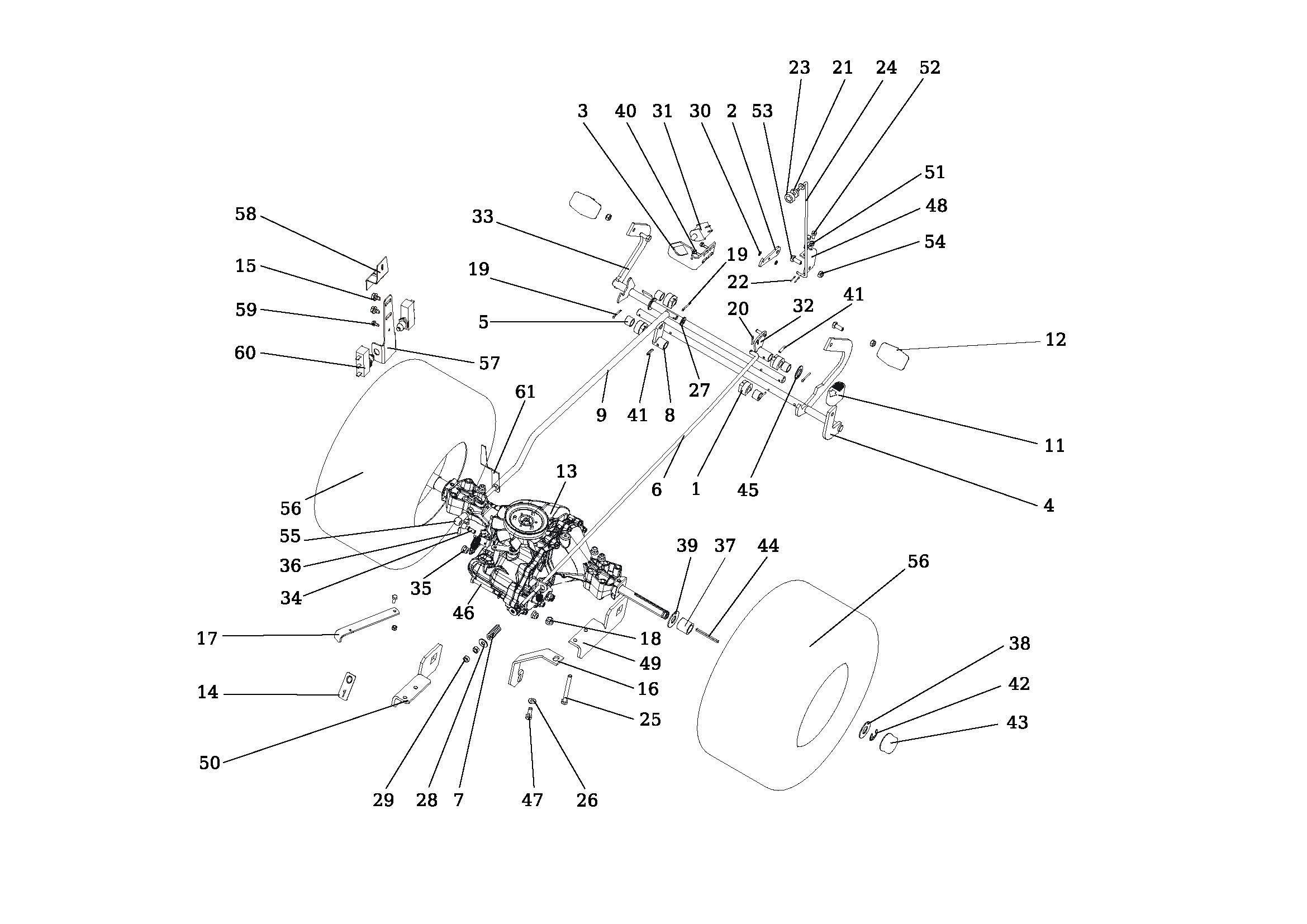

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N722643023 | Bague | Disponible | Voir la pièce |
| 2 | S532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | S532113402293 | Support | Disponible | Voir la pièce |
| 4 | S532980442613 | Levier | Disponible | Voir la pièce |
| 5 | N532150870 | Entretoise | Disponible | Voir la pièce |
| 6 | N532151184 | Tige | Disponible | Voir la pièce |
| 7 | N315231171 | Ressort | Disponible | Voir la pièce |
| 8 | S532980364823 | Bras | Disponible | Voir la pièce |
| 9 | S532980422563 | Tige | Disponible | Voir la pièce |
| 11 | N273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | N532151568 | Pedale | Disponible | Voir la pièce |
| 13 | N532991065 | Transmission | Disponible | Voir la pièce |
| 14 | N283292192 | Etiquette | Disponible | Voir la pièce |
| 15 | N309578544 | Vis | Disponible | Voir la pièce |
| 16 | S532113422113 | Support | Disponible | Voir la pièce |
| 17 | S532080403183 | Etrier | Disponible | Voir la pièce |
| 18 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 19 | N311338517 | Pivot | Disponible | Voir la pièce |
| 19 | N311338517 | Pivot | Disponible | Voir la pièce |
| 20 | N311338516 | Pivot | Disponible | Voir la pièce |
| 21 | N273192027 | Rondelle | Disponible | Voir la pièce |
| 22 | N311338513 | Pivot | Disponible | Voir la pièce |
| 23 | N532150993 | Rondelle | Disponible | Voir la pièce |
| 24 | N532151186 | Tige | Disponible | Voir la pièce |
| 25 | N309501571 | Vis | Disponible | Voir la pièce |
| 26 | N311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 28 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | N311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | N000532079 | Interrupteur siege | Disponible | Voir la pièce |
| 32 | S532980365393 | Pied | Disponible | Voir la pièce |
| 33 | S532980442583 | Pedale de frein | Disponible | Voir la pièce |
| 34 | N442073017 | Angulaire | Disponible | Voir la pièce |
| 35 | N311129520 | Ecrou | Disponible | Voir la pièce |
| 36 | N442073018 | Ecrou | Disponible | Voir la pièce |
| 37 | S532195203773 | Entretoise | Disponible | Voir la pièce |
| 38 | S532092208363 | Rondelle | Disponible | Voir la pièce |
| 39 | S532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | N309578545 | Vis | Disponible | Voir la pièce |
| 41 | N315238037 | Pivot | Disponible | Voir la pièce |
| 41 | N315238037 | Pivot | Disponible | Voir la pièce |
| 42 | N311732023 | Bague | Disponible | Voir la pièce |
| 43 | N532150915 | Couvercle | Disponible | Voir la pièce |
| 44 | N311726099 | Clavette | Disponible | Voir la pièce |
| 45 | N311210507 | Rondelle | Disponible | Voir la pièce |
| 46 | N309503556 | Vis | Disponible | Voir la pièce |
| 47 | N309503512 | Vis | Disponible | Voir la pièce |
| 48 | S532113408283 | Support | Disponible | Voir la pièce |
| 49 | S532113408303 | Support | Disponible | Voir la pièce |
| 50 | S532113408293 | Support | Disponible | Voir la pièce |
| 51 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 52 | N309503508 | Vis | Disponible | Voir la pièce |
| 53 | N309503518 | Vis | Disponible | Voir la pièce |
| 54 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 55 | N442073016 | Bague | Disponible | Voir la pièce |
| 56 | N532940190 | Kit roue posterieure | Disponible | Voir la pièce |
| 56 | N532940190 | Kit roue posterieure | Disponible | Voir la pièce |
| 57 | S532014402173 | Support | Disponible | Voir la pièce |
| 58 | S532014412013 | Couvercle | Disponible | Voir la pièce |
| 59 | N309578507 | Vis | Disponible | Voir la pièce |
| 60 | N345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 61 | S532097412053 | Ressort | Disponible | Voir la pièce |
