Vue Éclatée PW 250 HC
Retrouvez les pièces détachées, références et repères disponibles pour PW 250 HC.

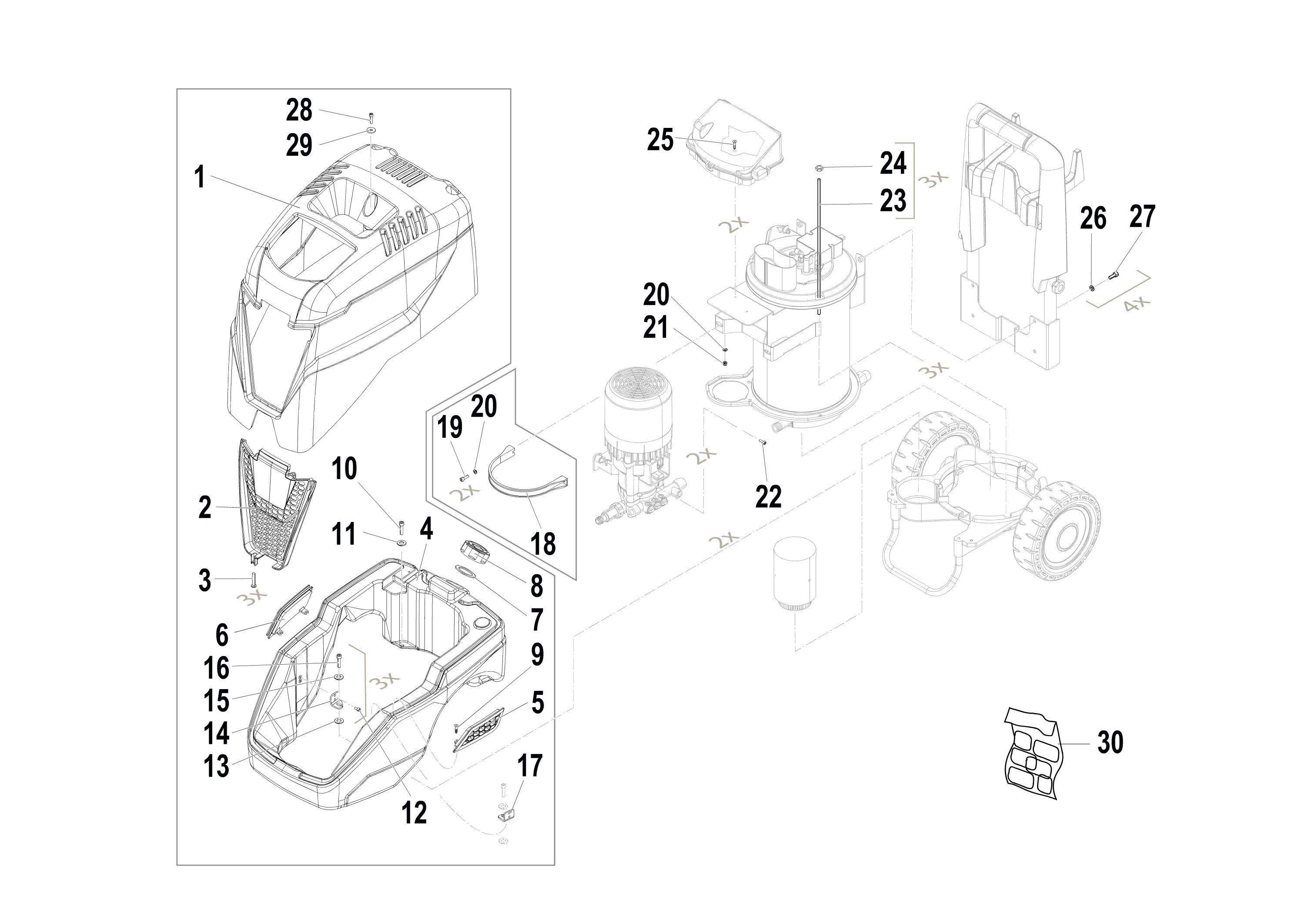

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04770591 | Carter | Non reliée | |
| 2 | CH04020583 | Couvercle | Disponible | Voir la pièce |
| 3 | CH36250036 | Vis | Disponible | Voir la pièce |
| 4 | CH30290141R | Reservoir | Non reliée | |
| 5 | CH04020610 | Grille | Disponible | Voir la pièce |
| 6 | CH04020609 | Grille | Disponible | Voir la pièce |
| 7 | CH12090088 | Joint | Non reliée | |
| 8 | CH32000059 | Bouchon | Disponible | Voir la pièce |
| 9 | CH36090181 | Vis | Disponible | Voir la pièce |
| 10 | CH36090112 | Vis | Disponible | Voir la pièce |
| 11 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 12 | CH36090181 | Vis | Disponible | Voir la pièce |
| 13 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 14 | CH24040276 | Plaquette | Disponible | Voir la pièce |
| 15 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 16 | CH36090112 | Vis | Disponible | Voir la pièce |
| 17 | CH24040275 | Plaquette | Disponible | Voir la pièce |
| 18 | CH30400005 | Bande | Disponible | Voir la pièce |
| 19 | CH36090075 | Vis | Disponible | Voir la pièce |
| 20 | CH28110092 | Rondelle | Disponible | Voir la pièce |
| 20 | CH28110092 | Rondelle | Disponible | Voir la pièce |
| 21 | CH06040082 | Ecrou | Disponible | Voir la pièce |
| 22 | CH36250046 | Vis | Disponible | Voir la pièce |
| 23 | CH32030086 | Entretoise | Disponible | Voir la pièce |
| 24 | CH06040102 | Ecrou | Disponible | Voir la pièce |
| 25 | CH36090295 | Vis | Disponible | Voir la pièce |
| 26 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 27 | CH36090068 | Vis | Disponible | Voir la pièce |
| 28 | CH36090112 | Vis | Disponible | Voir la pièce |
| 29 | CH28110023 | Rondelle | Disponible | Voir la pièce |
| 30 | CH32158931 | Kit etiquettes | Disponible | Voir la pièce |
Pièces de la vue éclatée

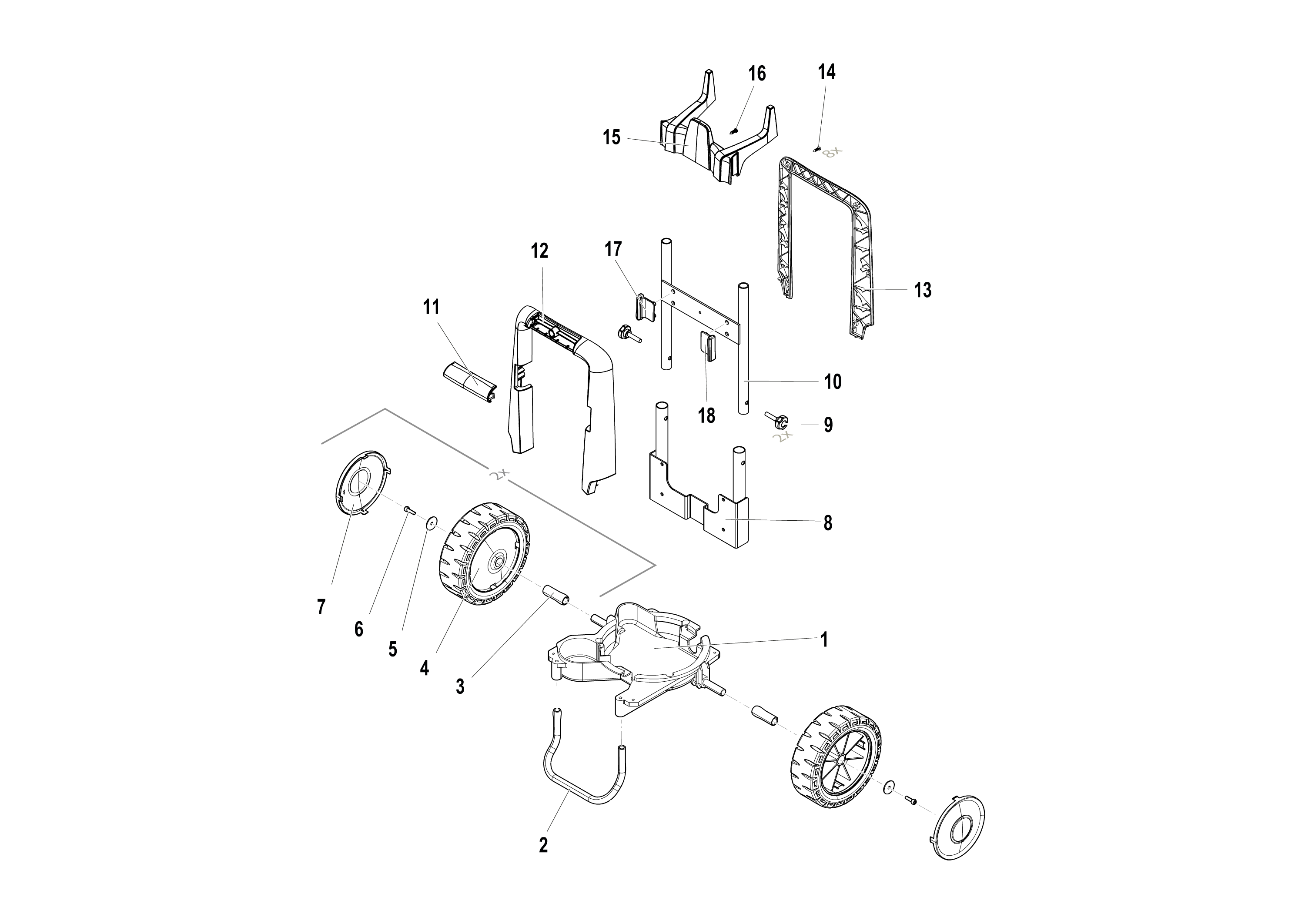

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH32060404 | Châssis | Disponible | Voir la pièce |
| 2 | CH24140086 | Support | Disponible | Voir la pièce |
| 3 | CH02040145 | Bague | Disponible | Voir la pièce |
| 4 | CH50270123R | Roue | Disponible | Voir la pièce |
| 5 | CH28120160 | Rondelle | Disponible | Voir la pièce |
| 6 | CH36090032 | Vis | Disponible | Voir la pièce |
| 7 | CH04020560 | Couvercle (roue) | Disponible | Voir la pièce |
| 8 | CH18030138 | Guidon | Disponible | Voir la pièce |
| 9 | CH36060028AR | Pommeau | Non reliée | |
| 10 | CH32060342 | Cadre superieur | Disponible | Voir la pièce |
| 11 | CH04020481 | Couvercle | Disponible | Voir la pièce |
| 12 | CH14110054 | Poignee | Disponible | Voir la pièce |
| 13 | CH14110055 | Poignee | Disponible | Voir la pièce |
| 14 | CH36050114 | Vis | Disponible | Voir la pièce |
| 15 | CH30020755 | Etrier | Disponible | Voir la pièce |
| 16 | CH36250090 | Vis | Disponible | Voir la pièce |
| 17 | CH04020485 | Couvercle | Disponible | Voir la pièce |
| 18 | CH04020484 | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée

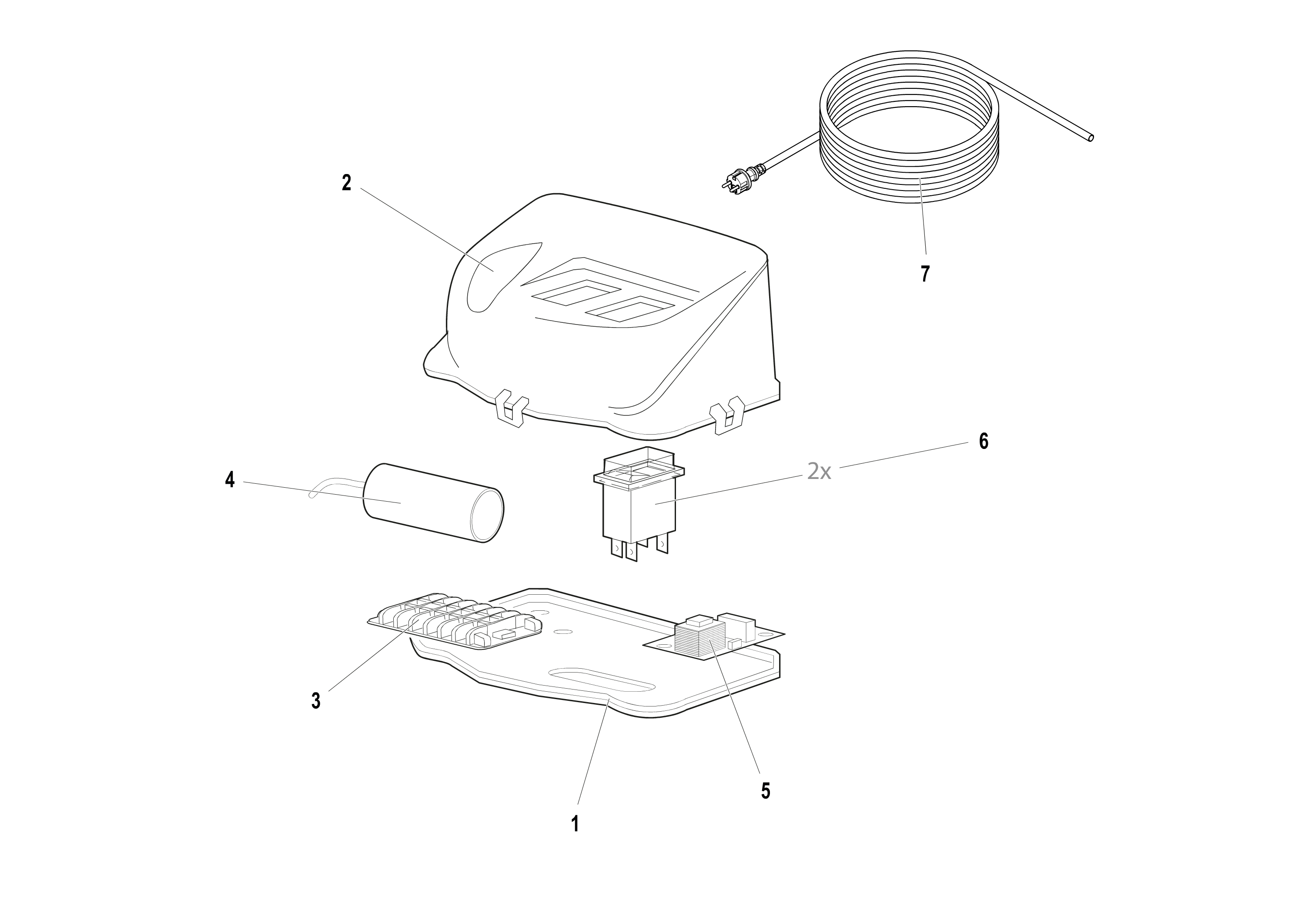

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH02090108 | Boîtier élect. | Disponible | Voir la pièce |
| 2 | CH04020598 | Couvercle | Disponible | Voir la pièce |
| 3 | CH18050064 | Plot | Disponible | Voir la pièce |
| 4 | CH04340319 | Condensateur | Non reliée | |
| 5 | CH30430078 | Carte electronique | Disponible | Voir la pièce |
| 6 | CH14100101 | Interrupteur | Disponible | Voir la pièce |
| 7 | CH04560183 | Câble | Disponible | Voir la pièce |
Pièces de la vue éclatée

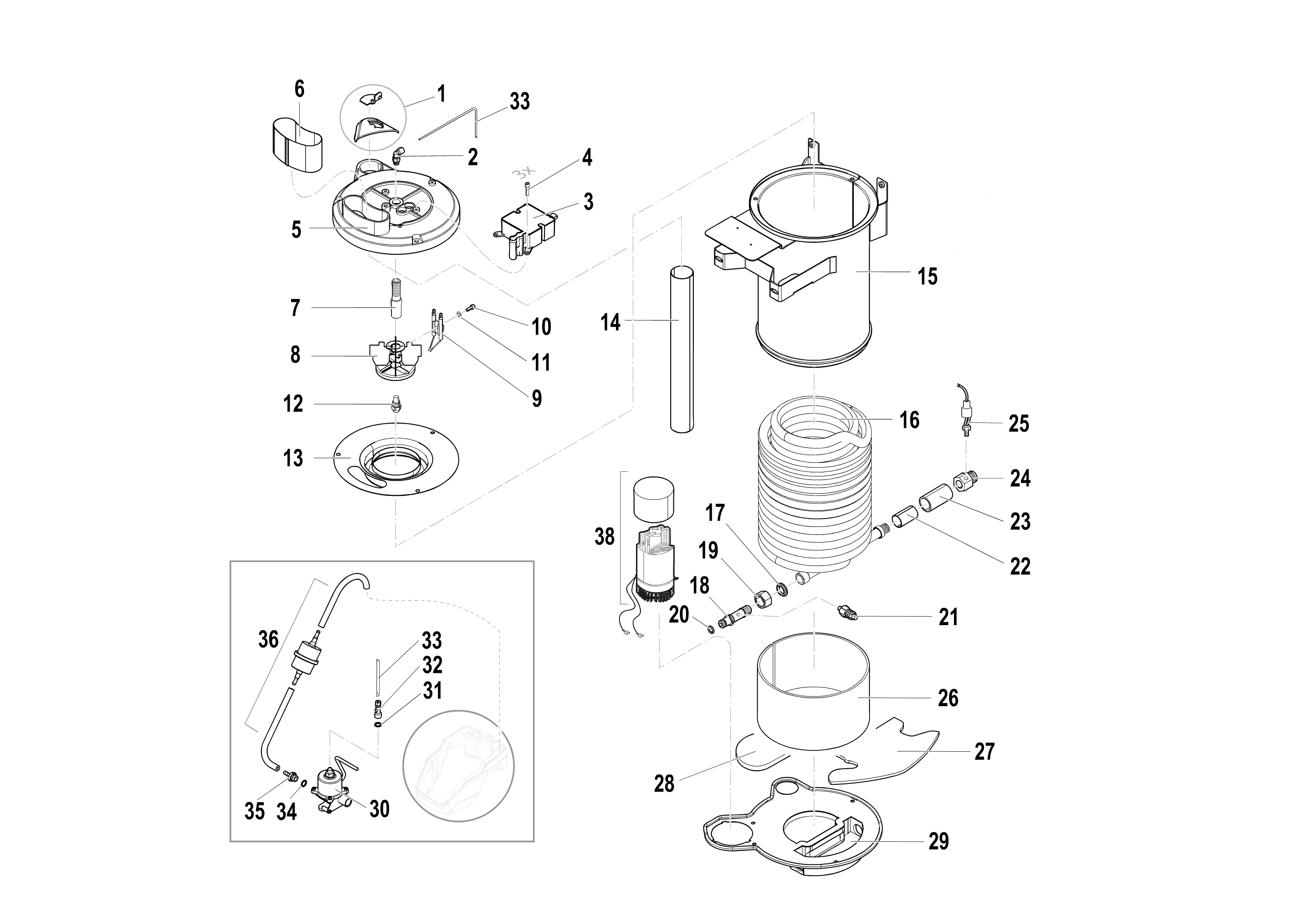

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04660091 | Jeu couvercle | Disponible | Voir la pièce |
| 2 | CH28030727 | Coude | Disponible | Voir la pièce |
| 3 | CH1000110887R | Transformateur | Non reliée | |
| 4 | CH36250046 | Vis | Disponible | Voir la pièce |
| 5 | CH04020596 | Couvercle superieur | Disponible | Voir la pièce |
| 6 | CH04660085 | Cheminee | Disponible | Voir la pièce |
| 7 | CH24270005 | Support du gicleur | Disponible | Voir la pièce |
| 8 | CH06020120 | Disque | Disponible | Voir la pièce |
| 9 | CH08050034 | Electrode | Disponible | Voir la pièce |
| 10 | CH36250046 | Vis | Disponible | Voir la pièce |
| 11 | CH28110092 | Rondelle | Disponible | Voir la pièce |
| 12 | CH34000796 | Gicleur | Disponible | Voir la pièce |
| 13 | CH04020597 | Couvercle | Disponible | Voir la pièce |
| 14 | CH32081414 | Tuyau | Disponible | Voir la pièce |
| 15 | CH04240562 | Corp | Disponible | Voir la pièce |
| 16 | CH30440033 | Serpentin | Disponible | Voir la pièce |
| 17 | CH28120162 | Rondelle | Disponible | Voir la pièce |
| 18 | CH28030726 | Raccord | Disponible | Voir la pièce |
| 19 | CH12270071 | Collier | Disponible | Voir la pièce |
| 20 | CH12100375 | Bague or | Disponible | Voir la pièce |
| 21 | CH12150673 | Soupape | Disponible | Voir la pièce |
| 22 | CH18010042 | Manchon | Disponible | Voir la pièce |
| 23 | CH32081415 | Tuyau | Disponible | Voir la pièce |
| 24 | CH28030728 | Raccord | Disponible | Voir la pièce |
| 25 | CH32300054 | Thermostat | Disponible | Voir la pièce |
| 26 | CH28220023 | Couverture | Disponible | Voir la pièce |
| 27 | CH28220022 | Réfractaire | Disponible | Voir la pièce |
| 28 | CH28220021 | Réfractaire | Disponible | Voir la pièce |
| 29 | CH32060405 | Châssis | Disponible | Voir la pièce |
| 30 | CH24220010 | Pompe | Disponible | Voir la pièce |
| 31 | CH12090083 | Joint | Disponible | Voir la pièce |
| 32 | CH28030733 | Raccord | Disponible | Voir la pièce |
| 33 | CH32081433 | Tuyau | Disponible | Voir la pièce |
| 33 | CH32081433 | Tuyau | Disponible | Voir la pièce |
| 34 | CH12100703 | Bague | Disponible | Voir la pièce |
| 35 | CH28030408A | Raccord | Disponible | Voir la pièce |
| 36 | CH10020334 | Kit filtre | Disponible | Voir la pièce |
| 38 | CH18310726 | Moteur électrique | Non reliée |

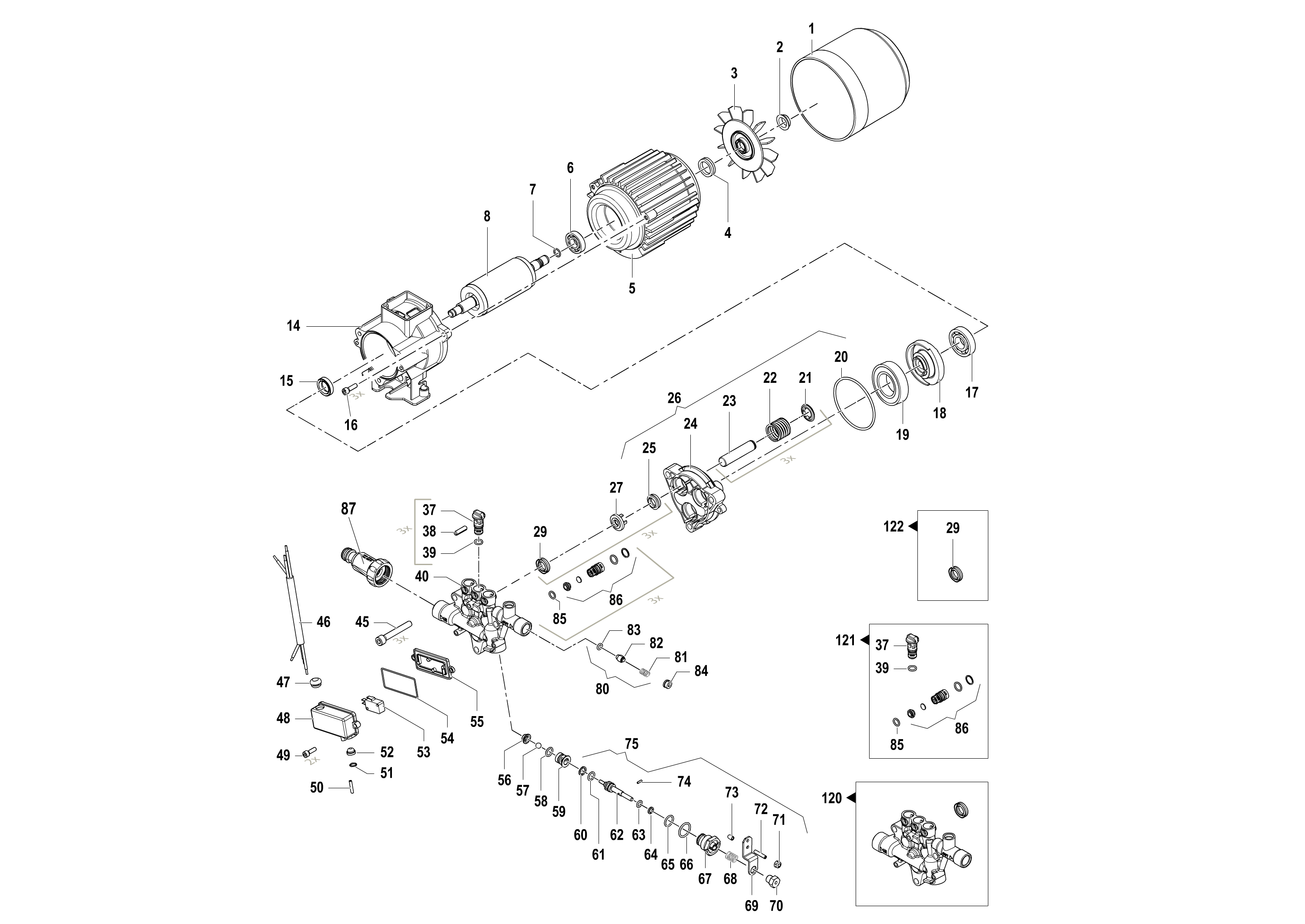

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04660029 | Couvercle ventilateur | Disponible | Voir la pièce |
| 2 | CH00090296 | Bague | Disponible | Voir la pièce |
| 3 | CH36320083 | Kit ventilateur moteur | Disponible | Voir la pièce |
| 4 | CH12410070 | Bague | Disponible | Voir la pièce |
| 5 | CH30410414 | Kit stator | Disponible | Voir la pièce |
| 6 | CH04380090 | Roulement | Disponible | Voir la pièce |
| 7 | CH12100420 | Bague or | Disponible | Voir la pièce |
| 8 | CH00010977 | Arbre | Non reliée | |
| 14 | CH10090258B | Flasque | Disponible | Voir la pièce |
| 15 | CH00190118 | Bague | Disponible | Voir la pièce |
| 16 | CH36090114 | Vis | Disponible | Voir la pièce |
| 17 | CH04380091 | Roulement | Disponible | Voir la pièce |
| 18 | CH00010629A | Arbre excentrique | Non reliée | |
| 19 | CH04360032 | Roulement | Disponible | Voir la pièce |
| 20 | CH12100620 | Bague or | Disponible | Voir la pièce |
| 21 | CH00090317 | Bague | Disponible | Voir la pièce |
| 22 | CH18020213 | Ressort | Disponible | Voir la pièce |
| 23 | CH24090127 | Piston | Disponible | Voir la pièce |
| 24 | CH24320025 | Carter pompe | Disponible | Voir la pièce |
| 25 | CH00190124 | Bague | Disponible | Voir la pièce |
| 26 | CH24320026 | Carter pompe | Disponible | Voir la pièce |
| 27 | CH00090318 | Bague | Disponible | Voir la pièce |
| 29 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 29 | CH50190666 | Kit joints | Disponible | Voir la pièce |
| 37 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 37 | CH12200069 | Soupape | Disponible | Voir la pièce |
| 38 | CH30210032 | Goupille | Disponible | Voir la pièce |
| 39 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 39 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 40 | CH32180392A | Couvercle | Disponible | Voir la pièce |
| 45 | CH36090191 | Vis | Disponible | Voir la pièce |
| 46 | CH04560374A | Cable total stop | Disponible | Voir la pièce |
| 47 | CH24340048 | Serre-câble | Disponible | Voir la pièce |
| 48 | CH04020276 | Couverture | Disponible | Voir la pièce |
| 49 | CH36090198 | Vis | Disponible | Voir la pièce |
| 50 | CH30050097 | Goupille | Disponible | Voir la pièce |
| 51 | CH00090229 | Bague | Disponible | Voir la pièce |
| 52 | CH24160112 | Protection | Disponible | Voir la pièce |
| 53 | CH18250020R | Interrupteur | Non reliée | |
| 54 | CH12100550 | Bague or | Disponible | Voir la pièce |
| 55 | CH04020290 | Boite | Disponible | Voir la pièce |
| 56 | CH30090141 | Siege | Disponible | Voir la pièce |
| 57 | CH30030035 | Bille | Disponible | Voir la pièce |
| 58 | CH12100152 | Bague or | Disponible | Voir la pièce |
| 59 | CH30090158 | Siege | Disponible | Voir la pièce |
| 60 | CH00090112 | Bague | Disponible | Voir la pièce |
| 61 | CH12100041 | Bague or | Disponible | Voir la pièce |
| 62 | CH00150194 | Kit easy start | Disponible | Voir la pièce |
| 63 | CH12100055 | Bague or | Disponible | Voir la pièce |
| 64 | CH00090110 | Bague | Disponible | Voir la pièce |
| 65 | CH12100049 | Bague or | Disponible | Voir la pièce |
| 66 | CH12100390 | Bague or | Disponible | Voir la pièce |
| 67 | CH36050115 | Vis | Disponible | Voir la pièce |
| 68 | CH18020249 | Ressort | Disponible | Voir la pièce |
| 69 | CH16000093 | Levier | Disponible | Voir la pièce |
| 70 | CH32020241 | Vis | Disponible | Voir la pièce |
| 71 | CH06040087 | Ecrou | Disponible | Voir la pièce |
| 72 | CH36220047 | Vis | Disponible | Voir la pièce |
| 73 | CH04320044 | Capuchon | Disponible | Voir la pièce |
| 74 | CH30210035 | Goupille | Disponible | Voir la pièce |
| 75 | CH12150363 | Soupape | Disponible | Voir la pièce |
| 80 | CH50270025 | Kit soupape | Disponible | Voir la pièce |
| 81 | CH18020284 | Ressort | Disponible | Voir la pièce |
| 82 | CH36000087 | Soupape | Disponible | Voir la pièce |
| 83 | CH12100220 | Bague or | Disponible | Voir la pièce |
| 84 | CH32020280 | Bouchon | Disponible | Voir la pièce |
| 85 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 85 | CH12100465 | Bague or | Disponible | Voir la pièce |
| 86 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 86 | CH12200068 | Soupape | Disponible | Voir la pièce |
| 87 | CH10020285 | Filtre | Disponible | Voir la pièce |
| 120 | CH33000108 | Couvercle | Disponible | Voir la pièce |
| 121 | CH50250026 | Soupape | Disponible | Voir la pièce |
| 122 | CH50190666 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée

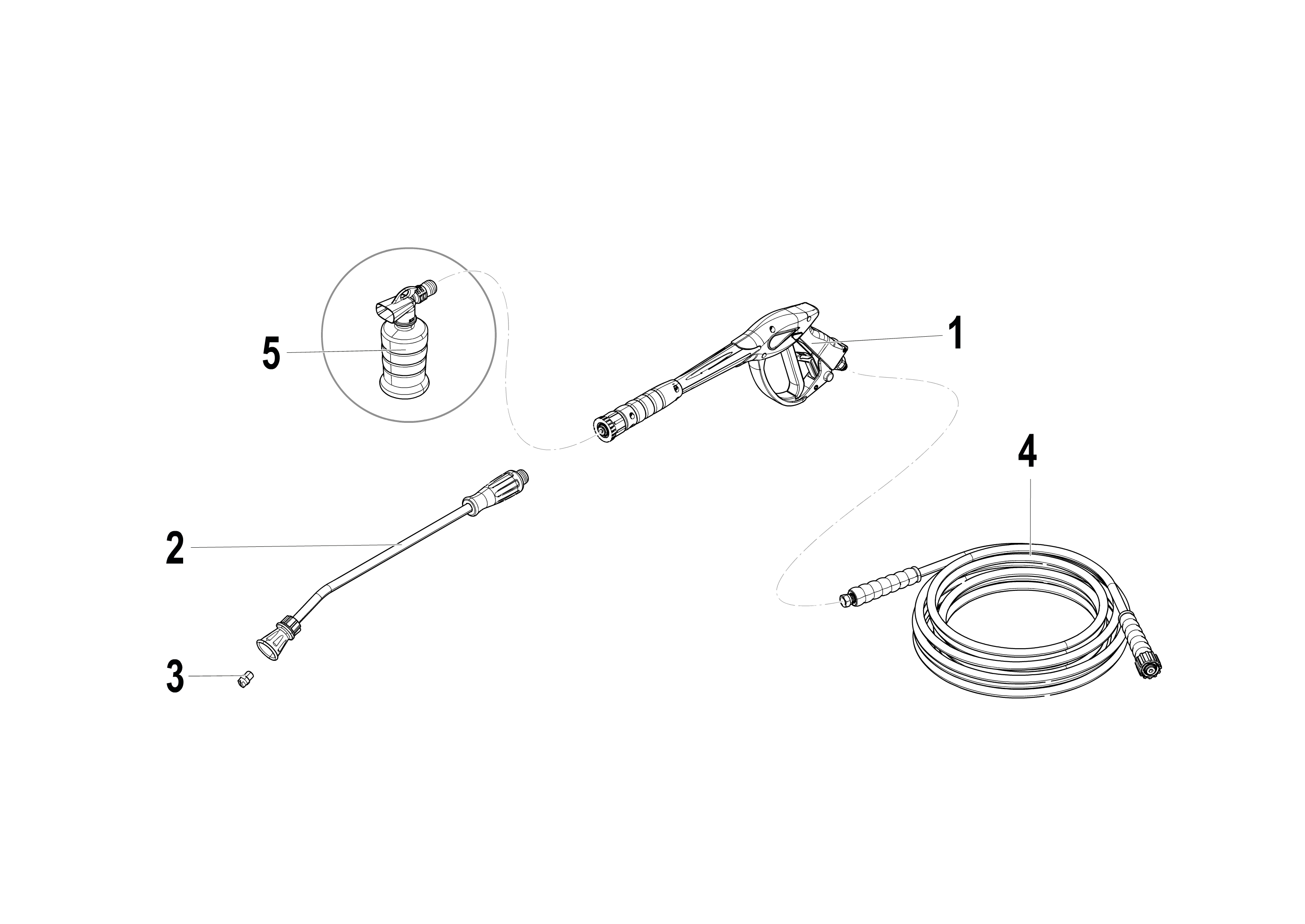

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500031 | Pistolet | Disponible | Voir la pièce |
| 2 | 68500071 | Lance avec gicleur reglable | Non reliée | |
| 3 | 68500072 | Lance avec gicleur reglable | Non reliée | |
| 4 | 68500023 | Kit tuyau caout. | Disponible | Voir la pièce |
| 5 | 68500049 | Lance | Disponible | Voir la pièce |
