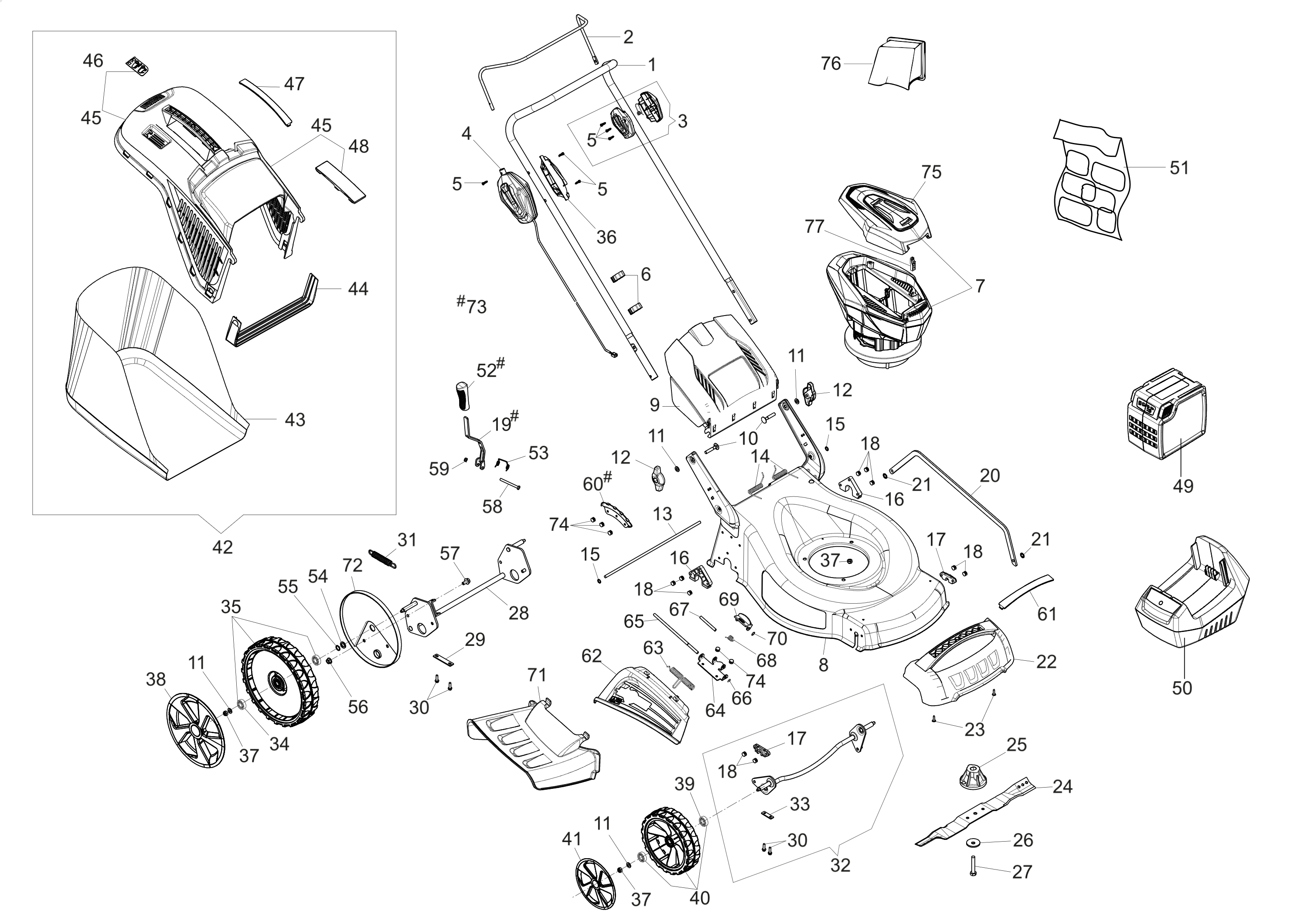

Vue Éclatée Gi 48 P
Retrouvez les pièces détachées, références et repères disponibles pour Gi 48 P.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54090034R | Guidon compl. | Disponible | Voir la pièce |
| 2 | 54090013AR | Levier de demarrage | Disponible | Voir la pièce |
| 3 | 54090068 | Jeu coussinet | Disponible | Voir la pièce |
| 4 | 54092001AR | Groupe de démarrage | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 5 | 3993016R | Vis | Disponible | Voir la pièce |
| 6 | 66060231R | Bande | Disponible | Voir la pièce |
| 7 | 54100001R | Moteur électrique | Disponible | Voir la pièce |
| 8 | 66110783R | Chassis | Disponible | Voir la pièce |
| 9 | 54090050R | Fermature | Disponible | Voir la pièce |
| 10 | 3910015R | Vis | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 12 | 66070943R | Poignée de serrage | Disponible | Voir la pièce |
| 13 | 66110026R | Goujon | Disponible | Voir la pièce |
| 14 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 15 | 3045034R | Arret | Non reliée | |
| 15 | 3045034R | Arret | Non reliée | |
| 16 | 66110781R | Support | Non reliée | |
| 16 | 66110781R | Support | Non reliée | |
| 17 | 66070709AR | Support | Disponible | Voir la pièce |
| 17 | 66070709AR | Support | Disponible | Voir la pièce |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 18 | 3032015R | Ecrou | Non reliée | |
| 19 | 66070286CR | Levier | Disponible | Voir la pièce |
| 20 | 66110100R | Tige | Non reliée | |
| 21 | 3045035R | Arret | Disponible | Voir la pièce |
| 21 | 3045035R | Arret | Disponible | Voir la pièce |
| 22 | 66070488R | Protection | Disponible | Voir la pièce |
| 23 | 3075114R | Vis | Disponible | Voir la pièce |
| 24 | 54110015R | Lame mulching | Disponible | Voir la pièce |
| 25 | 54090038R | Moyeu | Disponible | Voir la pièce |
| 26 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 27 | 3906150R | Vis | Disponible | Voir la pièce |
| 28 | 66070287AR | Essieu posterieur | Disponible | Voir la pièce |
| 29 | 66030039 | Plaque | Disponible | Voir la pièce |
| 30 | 3960031R | Vis | Disponible | Voir la pièce |
| 30 | 3960031R | Vis | Disponible | Voir la pièce |
| 31 | 66070036R | Ressort | Non reliée | |
| 32 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 33 | 66070712R | Plaque | Disponible | Voir la pièce |
| 34 | 3035023R | Roulement | Non reliée | |
| 35 | 66071056R | Roue compl. | Disponible | Voir la pièce |
| 36 | 54090008R | Coussinet | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 37 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 38 | 66070887R | Enjoliveur | Disponible | Voir la pièce |
| 39 | 3035023R | Roulement | Non reliée | |
| 40 | 66070722R | Kit roue | Disponible | Voir la pièce |
| 41 | 66070884R | Enjoliveur | Disponible | Voir la pièce |
| 42 | 66070904 | Groupe sac | Disponible | Voir la pièce |
| 43 | 66070875R | Bac | Disponible | Voir la pièce |
| 44 | 66070133R | Support | Disponible | Voir la pièce |
| 45 | 66072047R | Châssis | Disponible | Voir la pièce |
| 45 | 66072047R | Châssis | Disponible | Voir la pièce |
| 46 | 66070521R | Fermature | Disponible | Voir la pièce |
| 47 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 48 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 49 | 54030031A | Batterie | Non reliée | |
| 50 | 54030007 | Charge batterie | Non reliée | |
| 50 | 54030018 | Charge batterie | Non reliée | |
| 51 | 54100012 | Kit etiquettes | Disponible | Voir la pièce |
| 52 | 66070913R | Pommeau | Disponible | Voir la pièce |
| 53 | 8203374R | Ressort | Disponible | Voir la pièce |
| 54 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 55 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 56 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 57 | 3933034AR | Pivot | Non reliée | |
| 58 | 3806049 | Vis | Disponible | Voir la pièce |
| 59 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 60 | 66070291AR | Secteur | Disponible | Voir la pièce |
| 61 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 62 | 66110689AR | Fermature | Disponible | Voir la pièce |
| 63 | 66070493R | Ressort | Disponible | Voir la pièce |
| 64 | 66070804R | Support | Disponible | Voir la pièce |
| 65 | 66071060R | Pivot | Non reliée | |
| 66 | 3045034R | Arret | Non reliée | |
| 67 | 66070836R | Pivot | Disponible | Voir la pièce |
| 68 | 66070802R | Ressort | Disponible | Voir la pièce |
| 69 | 66070803R | Fermeture | Disponible | Voir la pièce |
| 70 | 3045034R | Arret | Non reliée | |
| 71 | 66110513R | Deflecteur | Disponible | Voir la pièce |
| 72 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 73 | 66070975 | Kit levier | Disponible | Voir la pièce |
| 73 | 66070975 | Kit levier | Disponible | Voir la pièce |
| 73 | 66070975 | Kit levier | Disponible | Voir la pièce |
| 73 | 66070975 | Kit levier | Disponible | Voir la pièce |
| 74 | 3032018R | Rivet | Disponible | Voir la pièce |
| 74 | 3032018R | Rivet | Disponible | Voir la pièce |
| 75 | 54090089 | Jeu couvercle | Disponible | Voir la pièce |
| 76 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 77 | LR000017R | Clé de sécurité | Disponible | Voir la pièce |
