Retrouvez les pièces détachées, références et repères disponibles pour DEB 5158 (Emak France).

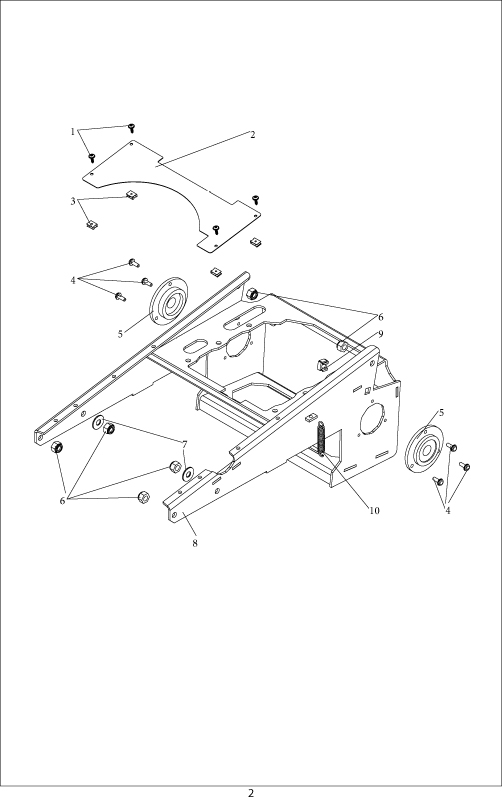

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300080405 VIS TOLE Non reliée
2 4002080312 Plaque Non reliée
3 0301050001 Clips Non reliée
4 0300090602 VIS Disponible Voir la pièce
4 0300090602 VIS Disponible Voir la pièce
5 0340020013 Palier Non reliée
5 0340020013 Palier Non reliée
6 0300211001 ECROU FREIN Disponible Voir la pièce
6 0300211001 ECROU FREIN Disponible Voir la pièce
8 4002080303 Chassis Disponible Voir la pièce
9 0300231001 Ecrou Disponible Voir la pièce
10 0305010004 RESSORT Disponible Voir la pièce

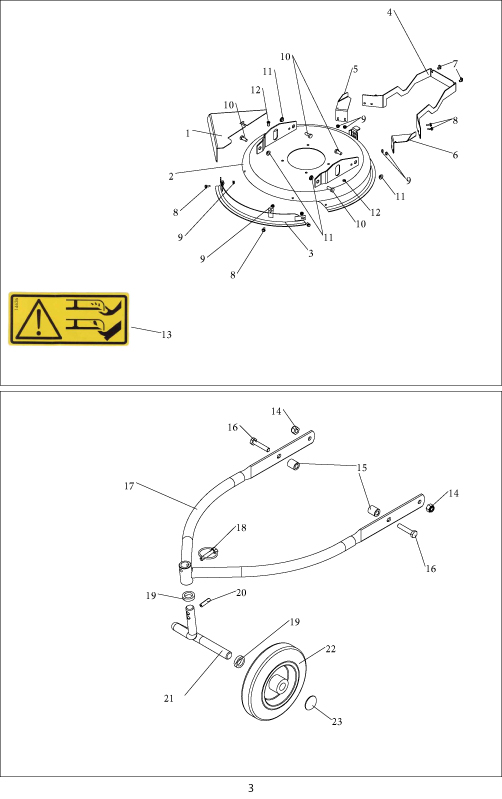

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4002000504 DEFLECTEUR LATERAL Non reliée
2 4002080504 CARTER Disponible Voir la pièce
3 4002000505 DEFLECTEUR AVANT Non reliée
4 4002080310 TOLE SUPPORT CAPOT Non reliée
5 0304000115 RENFORT DROIT Disponible Voir la pièce
6 0304000116 RENFORT GAUCHE Disponible Voir la pièce
7 0301050002 Vis Non reliée
8 0300010609 VIS Disponible Voir la pièce
8 0300010609 VIS Disponible Voir la pièce
8 0300010609 VIS Disponible Voir la pièce
9 0300260601 ECROU Disponible Voir la pièce
9 0300260601 ECROU Disponible Voir la pièce
9 0300260601 ECROU Disponible Voir la pièce
10 0300011008 VIS Disponible Voir la pièce
10 0300011008 VIS Disponible Voir la pièce
10 0300011008 VIS Disponible Voir la pièce
11 0302020224 ENTRETOISE Non reliée
11 0302020224 ENTRETOISE Non reliée
11 0302020224 ENTRETOISE Non reliée
12 0300600601 INSERT Disponible Voir la pièce
12 0300600601 INSERT Disponible Voir la pièce
13 0503000006 AUTOCOLLANT DANGER LAME Disponible Voir la pièce
14 0300211001 ECROU FREIN Disponible Voir la pièce
14 0300211001 ECROU FREIN Disponible Voir la pièce
15 0302020049 ENTRETOISE Disponible Voir la pièce
16 0300011014 Vis Disponible Voir la pièce
16 0300011014 Vis Disponible Voir la pièce
17 4002030306 CHASSIT AVANT Disponible Voir la pièce
18 0301010009 GOUPILLE Non reliée
19 0302020038 Entretoise Disponible Voir la pièce
19 0302020038 Entretoise Disponible Voir la pièce
20 0301020007 Goupille Disponible Voir la pièce
21 4002000304 Support de roue Non reliée
22 0309000009 ROUE Non reliée
23 0300702001 ENJOLIVEUR Non reliée

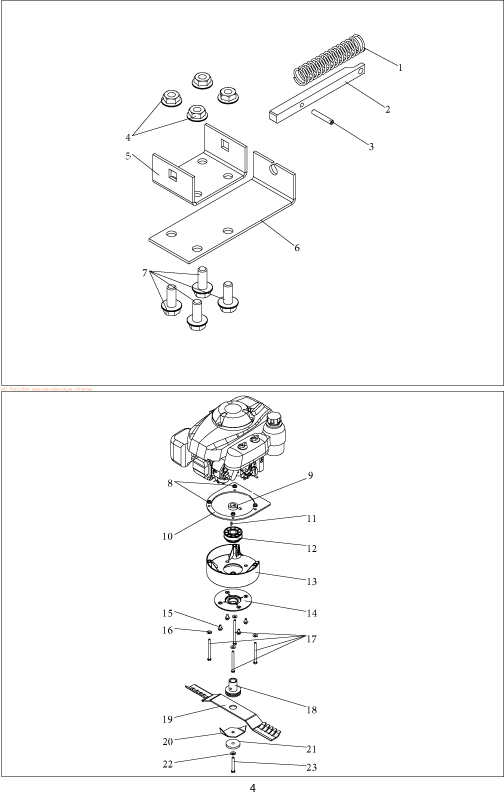

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0305020001 RESSORT Disponible Voir la pièce
2 0302010030 AXE DE RELEVAGE Non reliée
3 0301020002 GOUPILLE Non reliée
4 0300260801 ECROU Disponible Voir la pièce
5 4002000102 SUPPORT Non reliée
6 4002040104 SUPPORT Disponible Voir la pièce
7 0300010816 VIS Non reliée
8 0300260801 ECROU Disponible Voir la pièce
9 0302020046 Entretoise moteur Non reliée
9 0302020083 ENTRETOISE MOTEUR Disponible Voir la pièce
10 4002080311 REHAUSE MOTEUR Disponible Voir la pièce
11 0301040001 CLAVETTE Non reliée
12 0306060014 POULIE MOTEUR Non reliée
13 0340030034 REHAUSSE MOTEUR Non reliée
14 0340030028 PALIER COUPELLE Non reliée
15 0300010815 VIS Non reliée
16 0300430801 RONDELLE Disponible Voir la pièce
17 0300010804 VIS-TH Disponible Voir la pièce
18 0302030072 MOYEU DE LAME Non reliée
19 0320020006 LAME Non reliée
20 0304000117 DEFLECTEUR Disponible Voir la pièce
21 0302020042 RONDELLE Disponible Voir la pièce
22 0300431001 RONDELLE DE LAME Disponible Voir la pièce
23 0300060304 VIS Non reliée

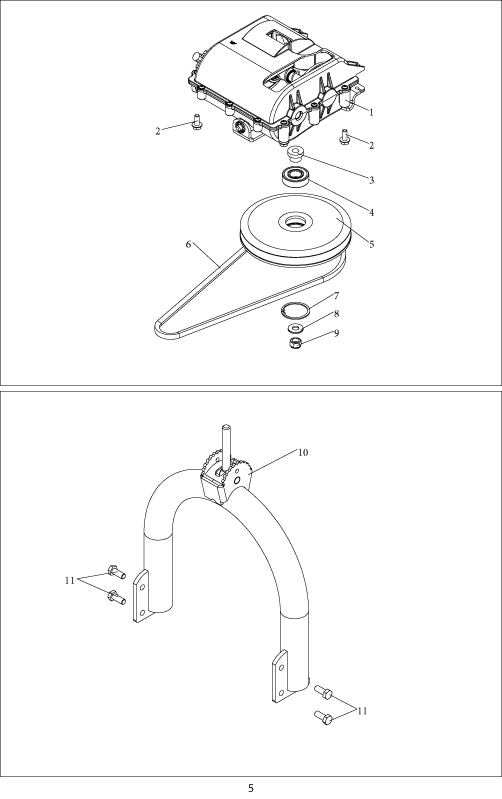

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 4001000002 Transmission Non reliée
2 0300010816 VIS Non reliée
2 0300010816 VIS Non reliée
3 0302010104 AXE DE POULIE Disponible Voir la pièce
4 0306010035 ROULEMENT Non reliée
5 0303010002 POULIE Non reliée
6 0306030055 COURROIE Non reliée
7 0301070006 CIRCLIPS Non reliée
8 0300401201 RONDELLE PLATE Non reliée
9 0300211201 ECROU Non reliée
10 4002080305 ARCEAU Disponible Voir la pièce
11 0300011008 VIS Disponible Voir la pièce
11 0300011008 VIS Disponible Voir la pièce

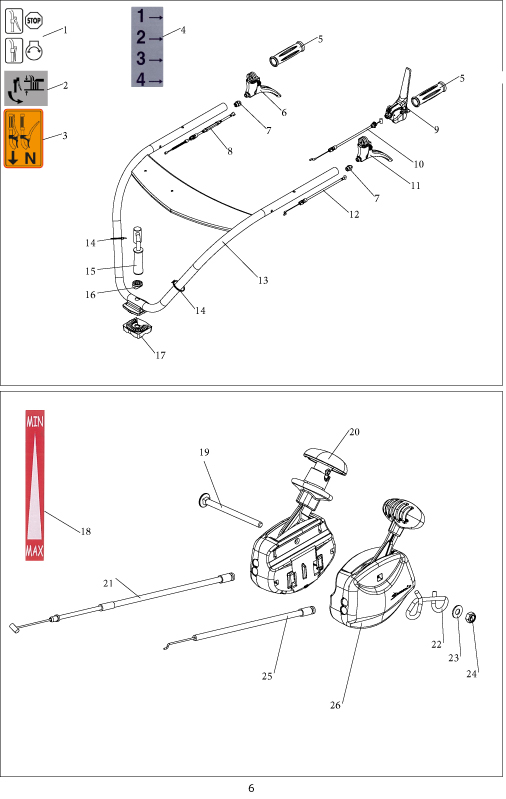

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0503000026 Etiquette Disponible Voir la pièce
2 0503000055 Etiquette Disponible Voir la pièce
3 0503000002 Etiquette Disponible Voir la pièce
4 0503000054 ETIQUETTE REGLAGE COUPE Non reliée
5 0341000036 POIGNEE Non reliée
5 0341000036 POIGNEE Non reliée
6 0307010021 Levier Disponible Voir la pièce
7 0002000003 ARRET DE GAINE Non reliée
8 0308020048 CABLE EMBRAYAGE Non reliée
9 0307010023 Levier frein Disponible Voir la pièce
10 0308050012 CABLE DE FREIN MOTEUR Non reliée
11 0307010020 Levier Non reliée
12 0308030007 CABLE REGLAGE HAUTEUR Non reliée
13 5002000303 GUDON Disponible Voir la pièce
14 0301060003 ATTACHE RILSAN Non reliée
15 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
16 0303000024 ENTRETOISE POIGNEE SERRAGE Non reliée
17 0303000042 NOIX CRANTEE RENFORCEE Disponible Voir la pièce
18 0503010313 ETIQUETTE VITESSE BOITIER MOD Disponible Voir la pièce
19 0300080604 Vis Disponible Voir la pièce
20 0307020021 MANETTE VARIATEUR VITESSE Non reliée
21 0308010011 CABLE VARIATION VITESSE Non reliée
22 0305030001 ACCROCHE LANCEUR Disponible Voir la pièce
23 0300400602 RONDELLE PLATE Disponible Voir la pièce
24 0300210602 ECROU FREIN Non reliée
25 0308040027 CABLE DE GAZ Non reliée
25 0308040048 Câble gaz Disponible Voir la pièce
26 0307010028 LEVIER ACCELERATEUR Non reliée

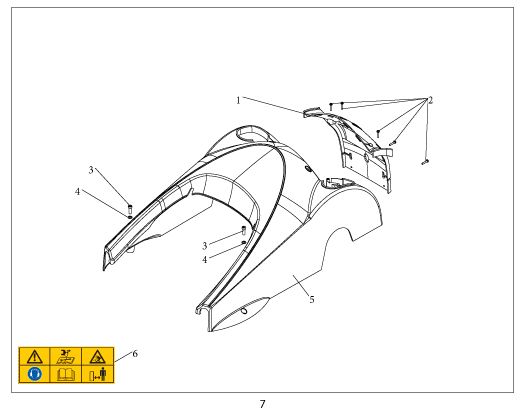

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340030023 TRAPPE DE VISITE Disponible Voir la pièce
2 0300090403 VIS Disponible Voir la pièce
3 0300020602 VIS Disponible Voir la pièce
3 0300020602 VIS Disponible Voir la pièce
4 0300400603 RONDELLE Non reliée
4 0300400603 RONDELLE Non reliée
5 0340030022 CAPOT MOTEUR Non reliée
6 0503000016 AUTOCOLLANT PRECAUTION EMPLOI Disponible Voir la pièce

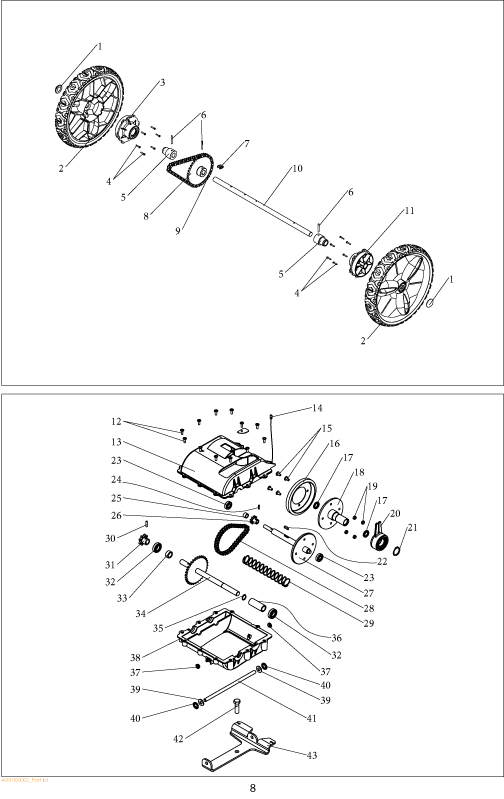

Vue éclatée DEB 5158 (Emak France)

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300702001 ENJOLIVEUR Non reliée
1 0300702001 ENJOLIVEUR Non reliée
2 0340030026 ROUE Disponible Voir la pièce
2 0340030026 ROUE Disponible Voir la pièce
3 0340030029 PALIER ROUE LIBRE DROIT Non reliée
4 0300090403 VIS Disponible Voir la pièce
4 0300090403 VIS Disponible Voir la pièce
5 0302030048 Moyeu de roue Non reliée
5 0302030048 Moyeu de roue Non reliée
6 0301020005 Goupille Non reliée
6 0301020005 Goupille Non reliée
7 0001000378 ATTACHE RAPIDE Non reliée
8 0306050039 Pignon Disponible Voir la pièce
9 0306020025 CHAINE Non reliée
10 0302010054 Arbre de roue Disponible Voir la pièce
11 0340030027 PALIER ROUE LIBRE GAUCHE Non reliée
12 0300080505 VIS Disponible Voir la pièce
13 0340030042 CARTER SUP Disponible Voir la pièce
14 0308020049 CABLE MARCHE ARR Disponible Voir la pièce
15 0300110606 VIS Disponible Voir la pièce
16 0306060030 Rondelle friction Non reliée
17 0343020004 JOINT A LEVRES Non reliée
17 0343020004 JOINT A LEVRES Non reliée
18 0302010101 MOYEU Non reliée
19 0300210602 ECROU FREIN Non reliée
20 0340030043 FOURCHETTE Disponible Voir la pièce
21 0301070011 RONDELLE Non reliée
22 0301040022 CLAVETTE Non reliée
23 0306010034 ROULEMENT Disponible Voir la pièce
23 0306010034 ROULEMENT Disponible Voir la pièce
24 0301020011 GOUPILLE Non reliée
25 0302020097 ENTRETOISE Non reliée
26 0306050035 PIGNON Non reliée
27 0302010100 ARBRE Non reliée
28 0306020034 Chaine Non reliée
29 0305020014 RESSORT Non reliée
30 0301020015 GOUPILLE Non reliée
31 0306050036 PIGNON Disponible Voir la pièce
32 0306010005 ROULEMENT Disponible Voir la pièce
32 0306010005 ROULEMENT Disponible Voir la pièce
33 0302020099 ENTRETOISE Non reliée
34 0302010102 ARBRE Disponible Voir la pièce
35 0301070023 CIRCLIPS Non reliée
36 0302020100 ENTRETOISE Disponible Voir la pièce
37 0306010036 BAGUE Non reliée
37 0306010036 BAGUE Non reliée
38 0340030041 CARTER INF Disponible Voir la pièce
39 0300401002 RONDELLE PLATE Disponible Voir la pièce
39 0300401002 RONDELLE PLATE Disponible Voir la pièce
40 0300461001 RONDELLE STARLOCK Non reliée
40 0300461001 RONDELLE STARLOCK Non reliée
41 0302010103 AXE BALANCIER Disponible Voir la pièce
42 0300011203 VIS Disponible Voir la pièce
43 0304000298 BALANCIER Disponible Voir la pièce
