Vue Éclatée DEB 600
Retrouvez les pièces détachées, références et repères disponibles pour DEB 600.

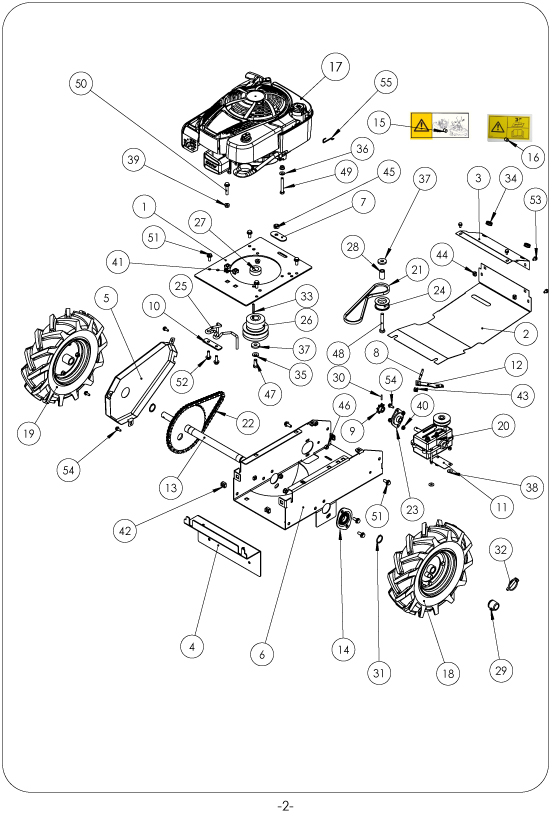

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KJ02031609 | Support moteur | Non reliée | |
| 2 | KJ02031608 | Tôle arrière | Disponible | Voir la pièce |
| 3 | KJ02031607 | Capot arrière | Disponible | Voir la pièce |
| 4 | KJ02031606 | Tôle protection | Disponible | Voir la pièce |
| 5 | KJ02031602 | Carter de chaine | Non reliée | |
| 6 | KJ02031612 | Chassis | Disponible | Voir la pièce |
| 7 | KJ02030401 | Plaquette | Disponible | Voir la pièce |
| 8 | KE04010018 | Vis | Disponible | Voir la pièce |
| 9 | KE04010011 | Pignon | Disponible | Voir la pièce |
| 10 | KE02020211 | Plaquette | Disponible | Voir la pièce |
| 11 | KE02011605 | Cale | Non reliée | |
| 12 | KE02010209 | Levier embr. | Disponible | Voir la pièce |
| 13 | KE02010207 | Arbre transmission | Disponible | Voir la pièce |
| 14 | KE01010001 | Palier avec rlt | Non reliée | |
| 15 | K503000047 | Autocollant nettoyage | Disponible | Voir la pièce |
| 16 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 17 | K330020108 | Moteur sans frein | Disponible | Voir la pièce |
| 18 | K309000024 | ROUE GAUCHE COMPLETE | Disponible | Voir la pièce |
| 19 | K309000002 | Pneu | Non reliée | |
| 19 | K309000019 | ROUE DROITE COMPLETE | Disponible | Voir la pièce |
| 19 | K309000026 | CHAMBRE A AIR | Disponible | Voir la pièce |
| 20 | K306040006 | Boitier réducteur | Disponible | Voir la pièce |
| 21 | K306030012 | Courroie | Non reliée | |
| 22 | K306020005 | Chaine | Disponible | Voir la pièce |
| 23 | K306010010 | Palier flasque | Disponible | Voir la pièce |
| 24 | K306010001 | GALET EMBRAYAGE | Non reliée | |
| 25 | K305030014 | Plaque | Disponible | Voir la pièce |
| 26 | K302030071 | Poulie moteur | Disponible | Voir la pièce |
| 27 | K302020031 | ENTRETOISE MOTEUR HONDA | Disponible | Voir la pièce |
| 28 | K302020017 | ENTRETOISE | Disponible | Voir la pièce |
| 29 | K302000005 | Butée | Non reliée | |
| 30 | K301090003 | Goupille | Non reliée | |
| 31 | K301070007 | Circlips | Disponible | Voir la pièce |
| 32 | K301050001 | Clips | Non reliée | |
| 33 | K301040002 | CLAVETTE | Non reliée | |
| 34 | K301000005 | PASSE FIL | Non reliée | |
| 35 | K200431001 | Rondelle | Non reliée | |
| 36 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 37 | K300401103 | RONDELLE | Non reliée | |
| 37 | K300401103 | RONDELLE | Non reliée | |
| 38 | K300400601 | RONDELLE PLATE | Non reliée | |
| 39 | K300260801 | ECROU H | Non reliée | |
| 40 | K300260601 | ECROU | Non reliée | |
| 41 | K300230803 | Ecrou | Disponible | Voir la pièce |
| 42 | K300230802 | ECROU | Non reliée | |
| 43 | K300230602 | Ecrou | Non reliée | |
| 44 | K300230601 | Ecrou | Non reliée | |
| 45 | K300211001 | ECROU FREIN | Non reliée | |
| 46 | K300210801 | ECROU FREIN | Non reliée | |
| 47 | K300060302 | Vis | Non reliée | |
| 48 | K300011014 | Vis | Disponible | Voir la pièce |
| 49 | K300010825 | Vis | Non reliée | |
| 50 | K300010803 | VIS | Non reliée | |
| 51 | K300010802 | VIS | Disponible | Voir la pièce |
| 51 | K300010802 | VIS | Disponible | Voir la pièce |
| 52 | K300010801 | VIS | Non reliée | |
| 53 | K300010617 | Vis | Disponible | Voir la pièce |
| 54 | K300010601 | Vis | Non reliée | |
| 54 | K300010601 | Vis | Non reliée | |
| 55 | K305000063 | Fil frein | Disponible | Voir la pièce |

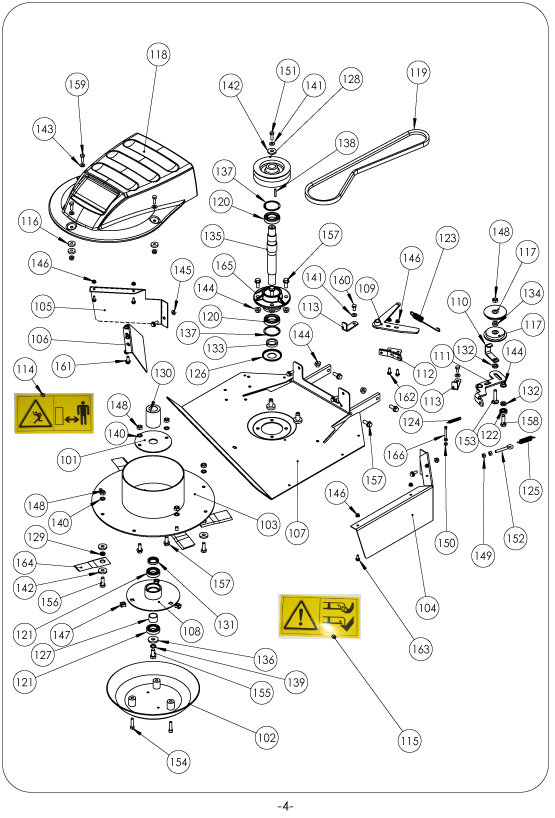

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 101 | KJ02031610 | Renfort | Non reliée | |
| 102 | KJ02031603 | Bol | Non reliée | |
| 103 | KJ02031601 | Disque support couteaux | Non reliée | |
| 104 | KJ02031106 | Bandeau gauche | Disponible | Voir la pièce |
| 105 | KJ02031105 | Bandeau droit | Disponible | Voir la pièce |
| 106 | KJ02031103 | Déflecteur | Disponible | Voir la pièce |
| 107 | KJ02031102 | Support palier | Non reliée | |
| 108 | KJ02030205 | Palier fixation | Non reliée | |
| 109 | KJ02030203 | Levier porte frein | Disponible | Voir la pièce |
| 110 | KJ02030202 | Plaquette de galet | Disponible | Voir la pièce |
| 111 | KJ02030201 | Levier embr. | Non reliée | |
| 112 | KJ01030016 | Garniture frein | Non reliée | |
| 113 | KE02020203 | Patte guidage | Disponible | Voir la pièce |
| 113 | KE02020203 | Patte guidage | Disponible | Voir la pièce |
| 114 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 115 | K503000002 | Autocollant "Danger" | Disponible | Voir la pièce |
| 116 | K342000007 | Caoutchouc | Non reliée | |
| 117 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 117 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 118 | 0340040008 | PROTEGE COURROIE | Non reliée | |
| 119 | K306030036 | Courroie | Non reliée | |
| 120 | K306010024 | Roulement | Disponible | Voir la pièce |
| 120 | K306010024 | Roulement | Disponible | Voir la pièce |
| 121 | K306010015 | Roulement | Non reliée | |
| 121 | K306010015 | Roulement | Non reliée | |
| 122 | K306010014 | Roulement | Disponible | Voir la pièce |
| 123 | K305010010 | Ressort | Non reliée | |
| 124 | K305010009 | Ressort | Non reliée | |
| 125 | K305010008 | Ressort | Non reliée | |
| 126 | K303030016 | Rondelle | Disponible | Voir la pièce |
| 127 | K302030070 | Entretoise | Disponible | Voir la pièce |
| 128 | K302030068 | Poulie | Non reliée | |
| 129 | K302020068 | Entretoise | Non reliée | |
| 130 | K302020066 | Entretoise | Disponible | Voir la pièce |
| 131 | K302020065 | Entretoise | Disponible | Voir la pièce |
| 132 | K302020064 | Entretoise | Disponible | Voir la pièce |
| 132 | K302020064 | Entretoise | Disponible | Voir la pièce |
| 133 | K302020055 | Rondelle | Non reliée | |
| 134 | K302030051 | Entretoise | Non reliée | |
| 135 | K302010068 | Arbre | Non reliée | |
| 136 | K302000084 | Rondelle | Disponible | Voir la pièce |
| 137 | K301070014 | Circlips | Non reliée | |
| 137 | K301070014 | Circlips | Non reliée | |
| 138 | K301040014 | CLAVETTE CARREE | Non reliée | |
| 139 | K300441201 | Rondelle | Disponible | Voir la pièce |
| 140 | K300441001 | RONDELLE | Non reliée | |
| 140 | K300441001 | RONDELLE | Non reliée | |
| 141 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 141 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 142 | K300401103 | RONDELLE | Non reliée | |
| 142 | K300401103 | RONDELLE | Non reliée | |
| 143 | K300400802 | Rondelle | Non reliée | |
| 144 | K300261001 | Ecrou | Non reliée | |
| 144 | K300261001 | Ecrou | Non reliée | |
| 144 | K300261001 | Ecrou | Non reliée | |
| 145 | K300260801 | ECROU H | Non reliée | |
| 146 | K300260601 | ECROU | Non reliée | |
| 146 | K300260601 | ECROU | Non reliée | |
| 146 | K300260601 | ECROU | Non reliée | |
| 147 | K300230802 | ECROU | Non reliée | |
| 148 | K300211001 | ECROU FREIN | Non reliée | |
| 148 | K300211001 | ECROU FREIN | Non reliée | |
| 148 | K300211001 | ECROU FREIN | Non reliée | |
| 149 | K300200801 | Ecrou | Non reliée | |
| 150 | K300200602 | ECROU | Disponible | Voir la pièce |
| 151 | K300090804 | VIS H | Disponible | Voir la pièce |
| 152 | K300090801 | Piton | Non reliée | |
| 153 | K300081004 | Vis | Disponible | Voir la pièce |
| 154 | K300020804 | Vis | Non reliée | |
| 155 | K300011204 | Vis | Disponible | Voir la pièce |
| 156 | K300011028 | Vis | Non reliée | |
| 157 | K300011025 | Vis | Non reliée | |
| 157 | K300011025 | Vis | Non reliée | |
| 157 | K300011025 | Vis | Non reliée | |
| 158 | K300011010 | VIS | Non reliée | |
| 159 | K300010817 | Vis | Non reliée | |
| 160 | K300010814 | Vis | Non reliée | |
| 161 | K300010802 | VIS | Disponible | Voir la pièce |
| 162 | K300010619 | Vis | Disponible | Voir la pièce |
| 163 | K300010601 | Vis | Non reliée | |
| 164 | K003050036 | Couteau | Non reliée | |
| 165 | K302030067 | Palier coupelle | Non reliée | |
| 166 | KC04010022 | VIS DE TENSION | Disponible | Voir la pièce |

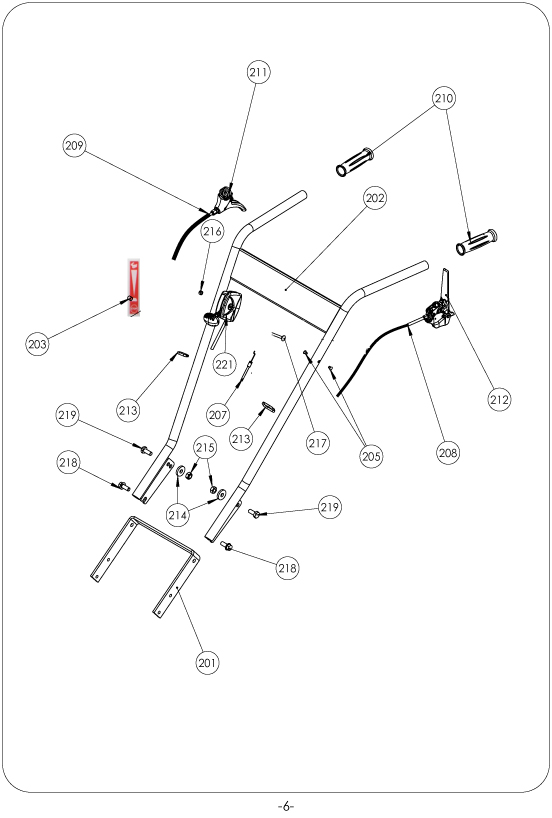

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 201 | KJ02031605 | Support mancheron | Disponible | Voir la pièce |
| 202 | KJ02031104 | Guidon | Disponible | Voir la pièce |
| 203 | K503000031 | Etiquette acc. stop | Disponible | Voir la pièce |
| 205 | K341000011 | Obturateur | Disponible | Voir la pièce |
| 207 | K308040011 | CABLE COMMANDE DES GAZ | Non reliée | |
| 208 | K308020007 | Câble embr. | Non reliée | |
| 209 | K308010018 | Câble avct. | Non reliée | |
| 210 | K307020005 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 211 | K307010023 | Levier | Disponible | Voir la pièce |
| 212 | K307010014 | Levier + sécurité | Non reliée | |
| 213 | K301060001 | COLLIER PLASTIQUE | Disponible | Voir la pièce |
| 213 | K301060001 | COLLIER PLASTIQUE | Disponible | Voir la pièce |
| 214 | K300401103 | RONDELLE | Non reliée | |
| 215 | K300211001 | ECROU FREIN | Non reliée | |
| 216 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 217 | K300080603 | VIS | Disponible | Voir la pièce |
| 218 | K300011025 | Vis | Non reliée | |
| 218 | K300011025 | Vis | Non reliée | |
| 219 | K300011009 | Vis | Disponible | Voir la pièce |
| 219 | K300011009 | Vis | Disponible | Voir la pièce |
| 221 | K307020010 | POIGNEE GAZ | Disponible | Voir la pièce |
