Vue Éclatée AM 180
Retrouvez les pièces détachées, références et repères disponibles pour AM 180.

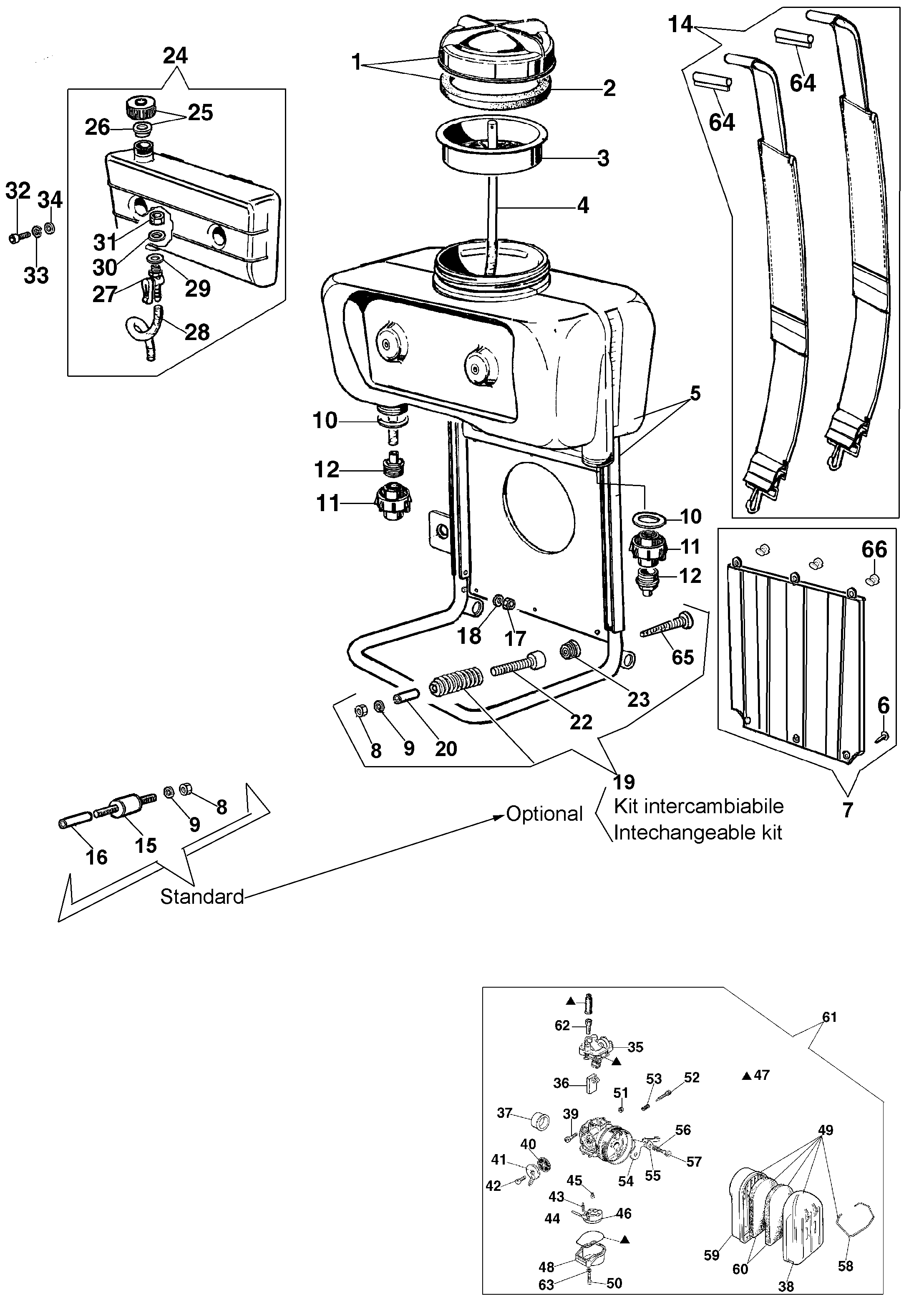

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 365100098A | Bouchon | Disponible | Voir la pièce |
| 2 | 365100084BR | Joint | Non reliée | |
| 3 | 365000043BR | Filtre | Non reliée | |
| 4 | 365000044R | Tuyau | Disponible | Voir la pièce |
| 5 | 365200328A | Reservoir | Disponible | Voir la pièce |
| 6 | 365200149R | Rivet | Disponible | Voir la pièce |
| 7 | 365200159 | Coussin | Disponible | Voir la pièce |
| 8 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 8 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 9 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 9 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 10 | 365000046R | Joint | Disponible | Voir la pièce |
| 10 | 365000046R | Joint | Disponible | Voir la pièce |
| 11 | 365200078R | Collier | Disponible | Voir la pièce |
| 11 | 365200078R | Collier | Disponible | Voir la pièce |
| 12 | 365000041R | Raccord | Non reliée | |
| 12 | 365000041R | Raccord | Non reliée | |
| 14 | 365200158 | Harnais | Disponible | Voir la pièce |
| 15 | 365200172 | Kit amortisseur | Disponible | Voir la pièce |
| 16 | 365200172 | Kit amortisseur | Disponible | Voir la pièce |
| 17 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 18 | 3833076R | Rondelle | Non reliée | |
| 19 | 365200172 | Kit amortisseur | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 22 | 3801027R | Vis | Disponible | Voir la pièce |
| 23 | 50070049R | Support | Disponible | Voir la pièce |
| 24 | 365200113R | Réservoir mix | Non reliée | |
| 25 | 300000022R | Bouchon | Disponible | Voir la pièce |
| 26 | 300000025 | Joint | Disponible | Voir la pièce |
| 27 | 300000029AR | Robinet | Disponible | Voir la pièce |
| 28 | 365000049BR | Tuyau flexible | Disponible | Voir la pièce |
| 29 | 3055098R | Bague | Non reliée | |
| 30 | 3049006R | Bague or | Disponible | Voir la pièce |
| 31 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 32 | 3801032R | Vis | Disponible | Voir la pièce |
| 33 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 301000238 | Couvercle | Disponible | Voir la pièce |
| 36 | 301000237 | Soupape | Disponible | Voir la pièce |
| 37 | 365200046 | Bague | Disponible | Voir la pièce |
| 39 | 3801026R | Pivot | Disponible | Voir la pièce |
| 40 | 300000217R | Filtre mix | Non reliée | |
| 41 | 365200045 | Capot de bougie | Disponible | Voir la pièce |
| 42 | 300000215 | Vis | Disponible | Voir la pièce |
| 43 | 300000222R | Epingle | Disponible | Voir la pièce |
| 44 | 300000225 | Pivot | Disponible | Voir la pièce |
| 45 | 365000224 | Gicleur 54 | Disponible | Voir la pièce |
| 46 | 300000198 | Flotteur | Non reliée | |
| 47 | 300000073 | Kit joints | Disponible | Voir la pièce |
| 48 | 300000079 | Reservoir | Disponible | Voir la pièce |
| 49 | 365200077 | Kit filtre air | Disponible | Voir la pièce |
| 50 | 3908005 | Vis | Disponible | Voir la pièce |
| 51 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 52 | 300000221 | Vis | Disponible | Voir la pièce |
| 53 | 300000220 | Ressort | Disponible | Voir la pièce |
| 54 | 300000195 | Soupape | Disponible | Voir la pièce |
| 55 | 300000226 | Clip | Disponible | Voir la pièce |
| 56 | 300000227 | Ressort | Disponible | Voir la pièce |
| 57 | 300000228 | Pivot | Disponible | Voir la pièce |
| 58 | 365200074R | Ressort | Disponible | Voir la pièce |
| 60 | 365200072R | Filtre | Non reliée | |
| 61 | 365200060BR | Carburateur | Disponible | Voir la pièce |
| 62 | 365000216 | Vis | Disponible | Voir la pièce |
| 63 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 64 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 64 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 65 | 3960112 | Vis | Disponible | Voir la pièce |
| 66 | 365200316 | Pivot | Disponible | Voir la pièce |

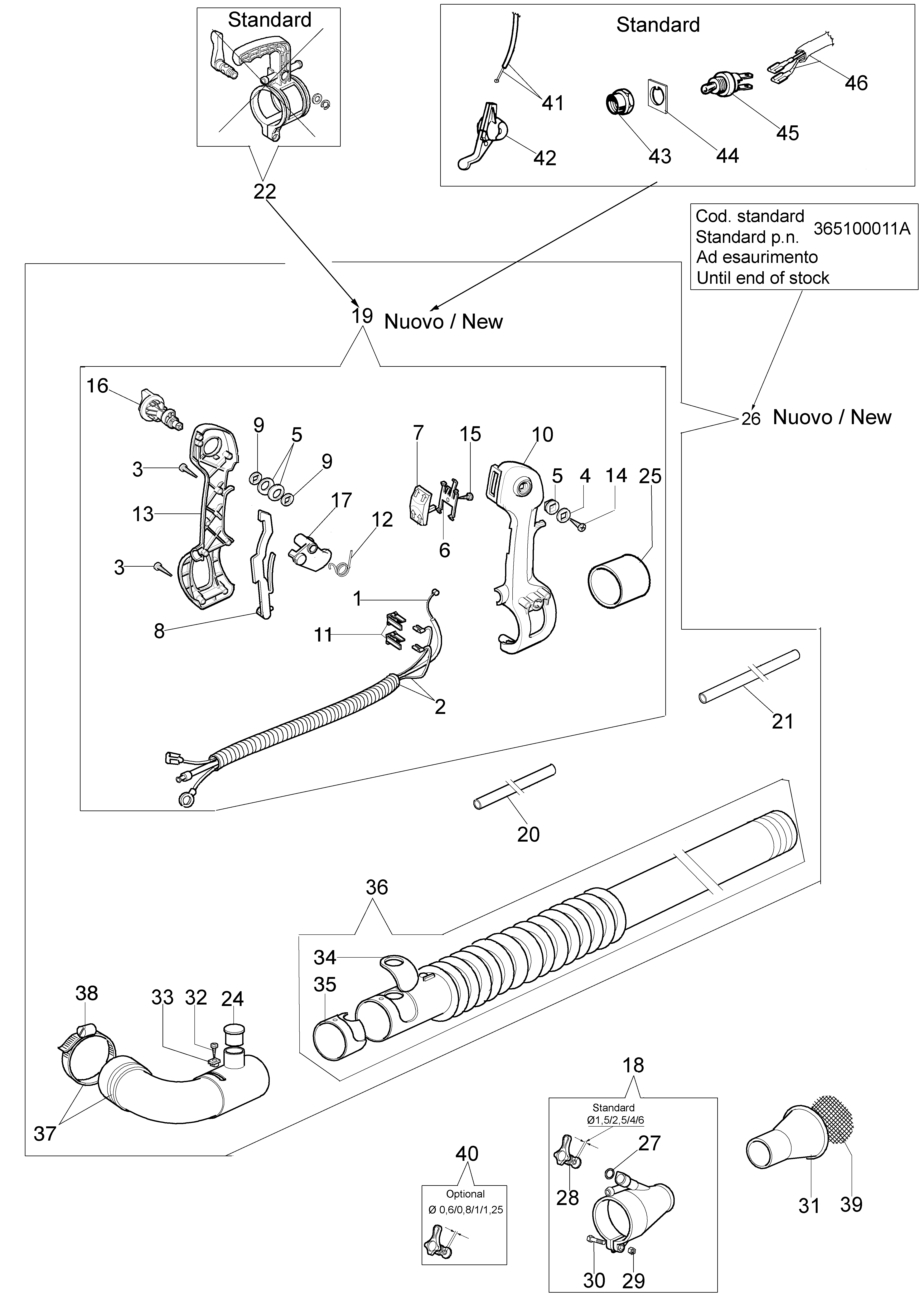

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 365200166R | Cable accellerateur | Non reliée | |
| 2 | 365200189AR | Cable | Disponible | Voir la pièce |
| 3 | 3960067AR | Vis | Disponible | Voir la pièce |
| 3 | 3960067AR | Vis | Disponible | Voir la pièce |
| 4 | 56520068 | Rondelle | Disponible | Voir la pièce |
| 5 | 56520065R | Flasque | Non reliée | |
| 5 | 56520065R | Flasque | Non reliée | |
| 6 | 61040053R | Bride | Disponible | Voir la pièce |
| 7 | 61040051R | Curseur | Non reliée | |
| 8 | 56520062 | Levier | Non reliée | |
| 9 | 3057007 | Ressort | Disponible | Voir la pièce |
| 9 | 3057007 | Ressort | Disponible | Voir la pièce |
| 10 | 365200169C | Demipoignee | Disponible | Voir la pièce |
| 11 | 61040054R | Bride | Disponible | Voir la pièce |
| 12 | 56520081R | Ressort | Non reliée | |
| 13 | 365200170B | Demipoignee | Disponible | Voir la pièce |
| 14 | 3960091AR | Vis | Disponible | Voir la pièce |
| 15 | 3960061AR | Vis | Disponible | Voir la pièce |
| 16 | 56520064R | Limiteur | Non reliée | |
| 17 | 56520061R | Accelerateur | Disponible | Voir la pièce |
| 18 | 365200038 | Tuyau | Disponible | Voir la pièce |
| 19 | 365200174BR | Poignee | Disponible | Voir la pièce |
| 20 | 365000023R | Tuyau | Non reliée | |
| 21 | 365100015 | Tuyau | Disponible | Voir la pièce |
| 22 | 365200174BR | Poignee | Disponible | Voir la pièce |
| 24 | 365000012 | Bouchon | Disponible | Voir la pièce |
| 25 | 365200167R | Entretoise | Disponible | Voir la pièce |
| 26 | 365200173AR | Tuyau compl. | Non reliée | |
| 27 | 008200281R | Bague or | Disponible | Voir la pièce |
| 28 | 365100018R | Doseur | Non reliée | |
| 29 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 30 | 3801004 | Vis | Disponible | Voir la pièce |
| 31 | 365100001R | Diffuseur | Non reliée | |
| 32 | 011500131 | Vis | Disponible | Voir la pièce |
| 33 | 365100071 | Entretoise | Disponible | Voir la pièce |
| 34 | 365200104 | Joint | Disponible | Voir la pièce |
| 35 | 365200092 | Manchon | Disponible | Voir la pièce |
| 36 | 365200115R | Tuyau | Disponible | Voir la pièce |
| 37 | 365200160 | Coude avec collier | Disponible | Voir la pièce |
| 38 | 3059014 | Bande | Disponible | Voir la pièce |
| 39 | 365100010R | Deflecteur | Non reliée | |
| 40 | 365100086R | Doseur | Disponible | Voir la pièce |
| 41 | 370000009 | Cable accellerateur | Disponible | Voir la pièce |
| 42 | 365100024 | Levier accelerateur | Disponible | Voir la pièce |
| 43 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 44 | 004000438R | Decalque | Disponible | Voir la pièce |
| 45 | 094600266R | Interrupteur | Disponible | Voir la pièce |
| 46 | 365200153 | Cable | Disponible | Voir la pièce |

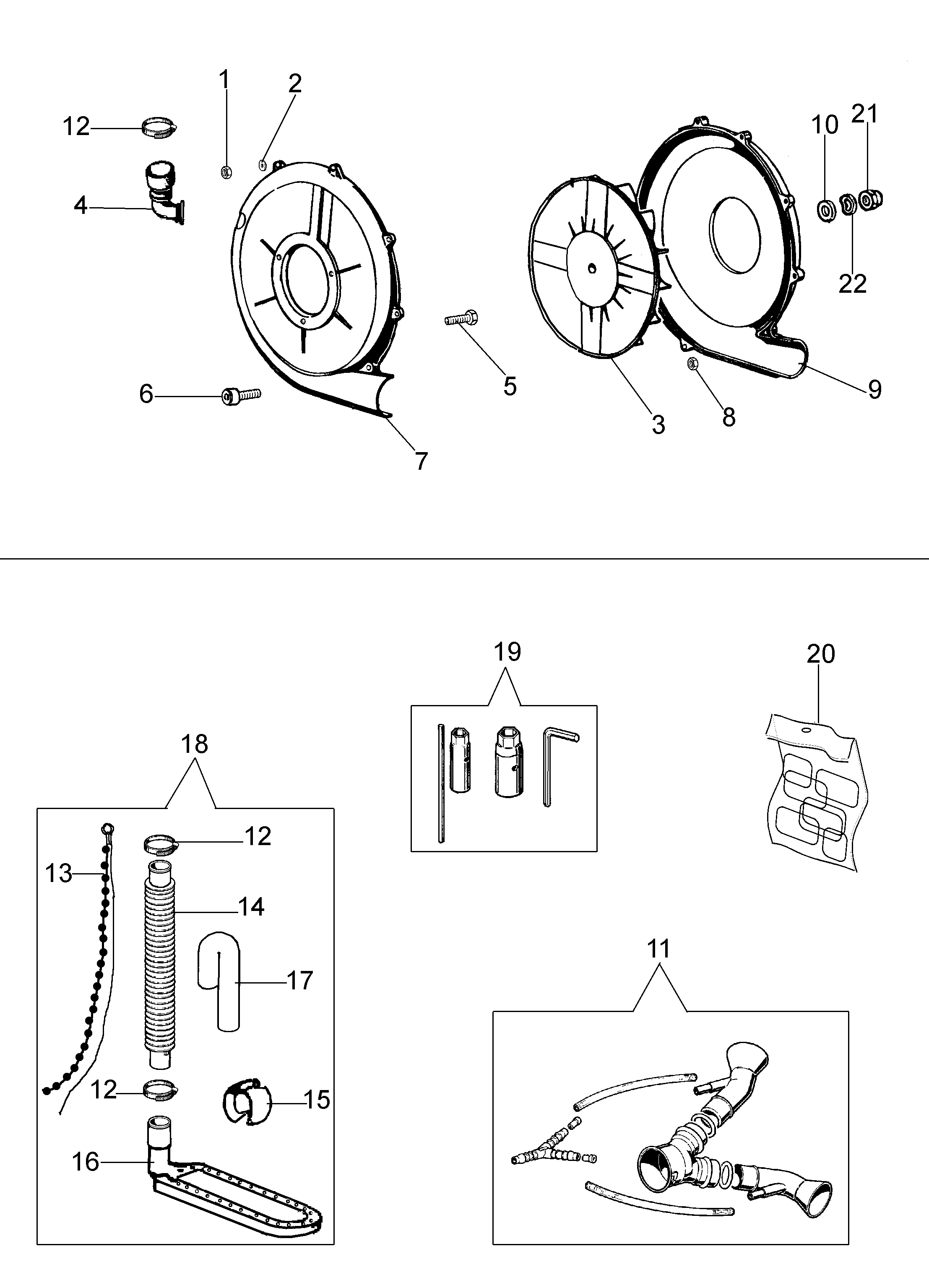

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 2 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 3 | 365000203CR | Ventilateur | Disponible | Voir la pièce |
| 4 | 365100025AR | Soufflet | Non reliée | |
| 5 | 015000044R | Vis | Disponible | Voir la pièce |
| 6 | 300000058R | Vis | Disponible | Voir la pièce |
| 7 | 365200345R | Couronne | Non reliée | |
| 8 | 365200039 | Ecrou | Disponible | Voir la pièce |
| 9 | 365300009ER | Couronne | Non reliée | |
| 10 | 016000049R | Rondelle | Disponible | Voir la pièce |
| 11 | 365100062A | Double jet | Disponible | Voir la pièce |
| 12 | 097000059A | Ressort | Disponible | Voir la pièce |
| 12 | 097000059A | Ressort | Disponible | Voir la pièce |
| 12 | 097000059A | Ressort | Disponible | Voir la pièce |
| 13 | 365100072 | Chaine | Disponible | Voir la pièce |
| 14 | 365200082R | Tuyau | Disponible | Voir la pièce |
| 15 | 365200093 | Manchon | Disponible | Voir la pièce |
| 16 | 365100006 | Tuyau | Disponible | Voir la pièce |
| 17 | 365000008 | Tuyau | Disponible | Voir la pièce |
| 18 | 365200114 | Kit accessoires | Disponible | Voir la pièce |
| 19 | 365000002 | Kit outils | Disponible | Voir la pièce |
| 20 | 365200145 | Kit etiquettes | Disponible | Voir la pièce |
| 21 | 365000070R | Ecrou | Non reliée | |
| 22 | 365000230 | Rondelle | Disponible | Voir la pièce |

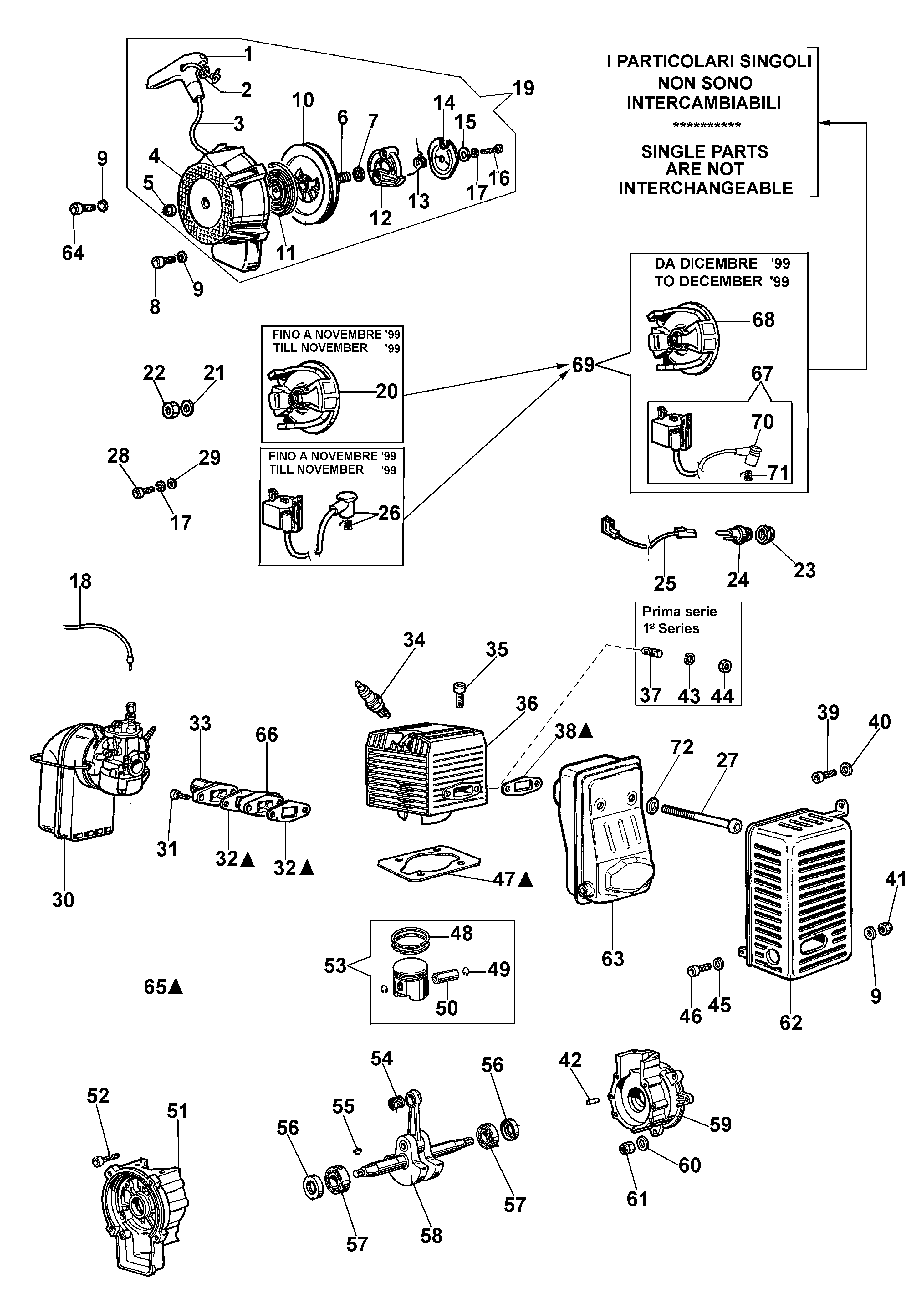

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 3 | 365000107 | Cordelette | Disponible | Voir la pièce |
| 4 | 365000100AR | Demarrage complet | Disponible | Voir la pièce |
| 5 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 6 | 365000109 | Ressort | Disponible | Voir la pièce |
| 7 | 365000104 | Couvercle | Disponible | Voir la pièce |
| 8 | 3801013R | Vis | Disponible | Voir la pièce |
| 9 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 10 | 365000105R | Poulie de démarrage | Non reliée | |
| 11 | 365000108R | Ressort | Disponible | Voir la pièce |
| 12 | 365000110R | Flasque | Non reliée | |
| 13 | 365000110 | Ressort | Disponible | Voir la pièce |
| 14 | 365000101 | Rondelle | Disponible | Voir la pièce |
| 15 | 365000102 | Rondelle | Disponible | Voir la pièce |
| 16 | 099900197 | Vis | Disponible | Voir la pièce |
| 17 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 17 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 18 | 370000009 | Cable accellerateur | Disponible | Voir la pièce |
| 19 | 365000100AR | Demarrage complet | Disponible | Voir la pièce |
| 20 | 365200284A | Volant et bobine numérique | Disponible | Voir la pièce |
| 21 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 22 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 23 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 24 | 094600266R | Interrupteur | Disponible | Voir la pièce |
| 25 | 365200153 | Cable | Disponible | Voir la pièce |
| 26 | 4098064R | Capot de bougie | Non reliée | |
| 27 | 365000092 | Vis | Disponible | Voir la pièce |
| 28 | 006000024R | Vis | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 30 | 365200060BR | Carburateur | Disponible | Voir la pièce |
| 31 | 3801024R | Vis | Disponible | Voir la pièce |
| 32 | 365200020R | Joint | Non reliée | |
| 32 | 365200020R | Joint | Non reliée | |
| 33 | 365200269R | Collecteur | Disponible | Voir la pièce |
| 34 | 3055101R | Bougie | Non reliée | |
| 35 | 3801024R | Vis | Disponible | Voir la pièce |
| 36 | 365200131R | Cylindre | Disponible | Voir la pièce |
| 37 | 365200014 | Goujon | Disponible | Voir la pièce |
| 38 | 365200015 | Joint | Disponible | Voir la pièce |
| 39 | 302000023 | Vis | Disponible | Voir la pièce |
| 40 | 094500454 | Rondelle | Disponible | Voir la pièce |
| 41 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 42 | 3023008R | Goupille | Disponible | Voir la pièce |
| 43 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 44 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 45 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 46 | 3801009R | Vis | Non reliée | |
| 47 | 365200021AR | Joint | Disponible | Voir la pièce |
| 48 | 365200007R | Segment | Disponible | Voir la pièce |
| 49 | 007201198R | Bague | Disponible | Voir la pièce |
| 50 | 006000012R | Axe piston | Disponible | Voir la pièce |
| 51 | 365200211 | Carter moteur complet | Disponible | Voir la pièce |
| 52 | 3801066 | Vis | Disponible | Voir la pièce |
| 53 | 365200110 | Piston complet Ø48 | Disponible | Voir la pièce |
| 53 | 365200111 | Piston | Disponible | Voir la pièce |
| 54 | 006000010 | Cage a aguilles | Non reliée | |
| 55 | 301000047R | Clavette | Disponible | Voir la pièce |
| 56 | 3050015AR | Bague | Non reliée | |
| 56 | 3050015AR | Bague | Non reliée | |
| 57 | 3034012R | Roulement | Non reliée | |
| 57 | 3034012R | Roulement | Non reliée | |
| 58 | 365200069DR | Vilebrequin | Disponible | Voir la pièce |
| 59 | 365200211 | Carter moteur complet | Disponible | Voir la pièce |
| 60 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 61 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 62 | 365200199 | Couvre-pot | Disponible | Voir la pièce |
| 63 | 365200190R | Pot | Disponible | Voir la pièce |
| 64 | 3801016R | Vis | Disponible | Voir la pièce |
| 65 | 365200057A | Kit joints | Disponible | Voir la pièce |
| 66 | 365200122 | Entretoise | Disponible | Voir la pièce |
| 67 | - | N | Non reliée | |
| 68 | - | N | Non reliée | |
| 69 | 365200284A | Volant et bobine numérique | Disponible | Voir la pièce |
| 70 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 71 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 72 | 3833076R | Rondelle | Non reliée |
