Vue Éclatée BCH 25 T
Retrouvez les pièces détachées, références et repères disponibles pour BCH 25 T.

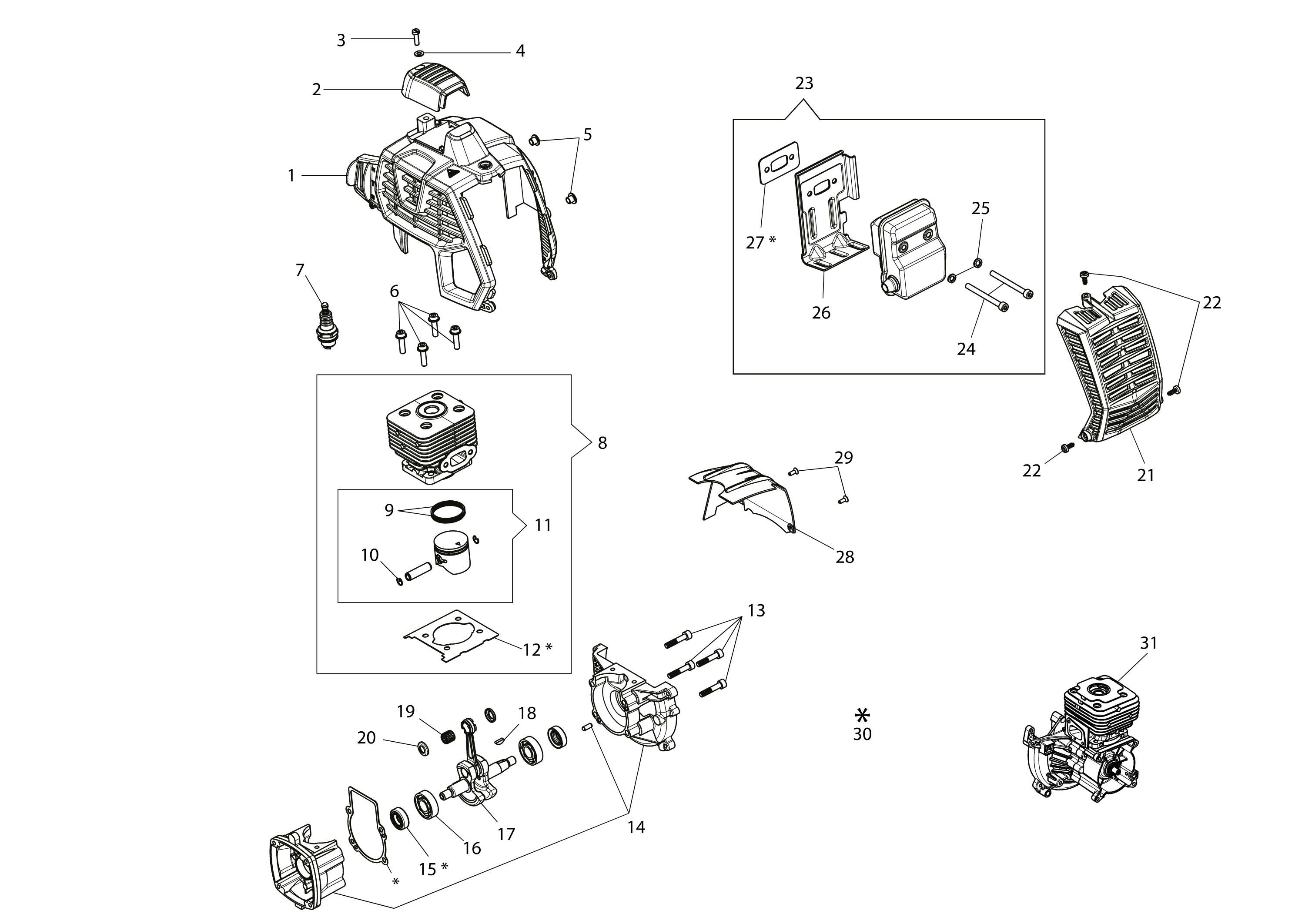

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61462028R | Capot moteur | Disponible | Voir la pièce |
| 2 | 61460499AR | Couvercle | Disponible | Voir la pièce |
| 3 | 3908042R | Vis | Disponible | Voir la pièce |
| 4 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 5 | 61450060R | Bague | Disponible | Voir la pièce |
| 6 | 3860095R | Vis | Disponible | Voir la pièce |
| 7 | 3055104R | Bougie | Disponible | Voir la pièce |
| 8 | 61460025 | Cylindre compl. | Disponible | Voir la pièce |
| 9 | 61460014R | Segment | Disponible | Voir la pièce |
| 10 | 61460013R | Bague | Disponible | Voir la pièce |
| 11 | 61460187R | Piston complet | Disponible | Voir la pièce |
| 12 | 61460127R | Joint | Disponible | Voir la pièce |
| 13 | 3801089R | Vis | Disponible | Voir la pièce |
| 14 | 61462001BR | Carter moteur complet | Disponible | Voir la pièce |
| 15 | 3050057R | Joint d | Disponible | Voir la pièce |
| 16 | 3034009R | Roulement | Disponible | Voir la pièce |
| 17 | 61460300AR | Vilebrequin | Disponible | Voir la pièce |
| 18 | 3028026R | Clavette | Disponible | Voir la pièce |
| 19 | 3037031R | Roulement | Disponible | Voir la pièce |
| 20 | 61460007R | Entretoise | Disponible | Voir la pièce |
| 21 | 61460367R | Couvre-pot | Disponible | Voir la pièce |
| 22 | 3960121R | Vis | Disponible | Voir la pièce |
| 22 | 3960121R | Vis | Disponible | Voir la pièce |
| 23 | 61460206R | Pot compl. | Non reliée | |
| 24 | 3901063R | Vis | Disponible | Voir la pièce |
| 25 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 26 | 61460242BR | Deflecteur | Disponible | Voir la pièce |
| 27 | 61460470R | Joint | Disponible | Voir la pièce |
| 28 | 61460350R | Deflecteur | Disponible | Voir la pièce |
| 29 | 3802015R | Vis | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 31 | 61460103R | Short block | Disponible | Voir la pièce |

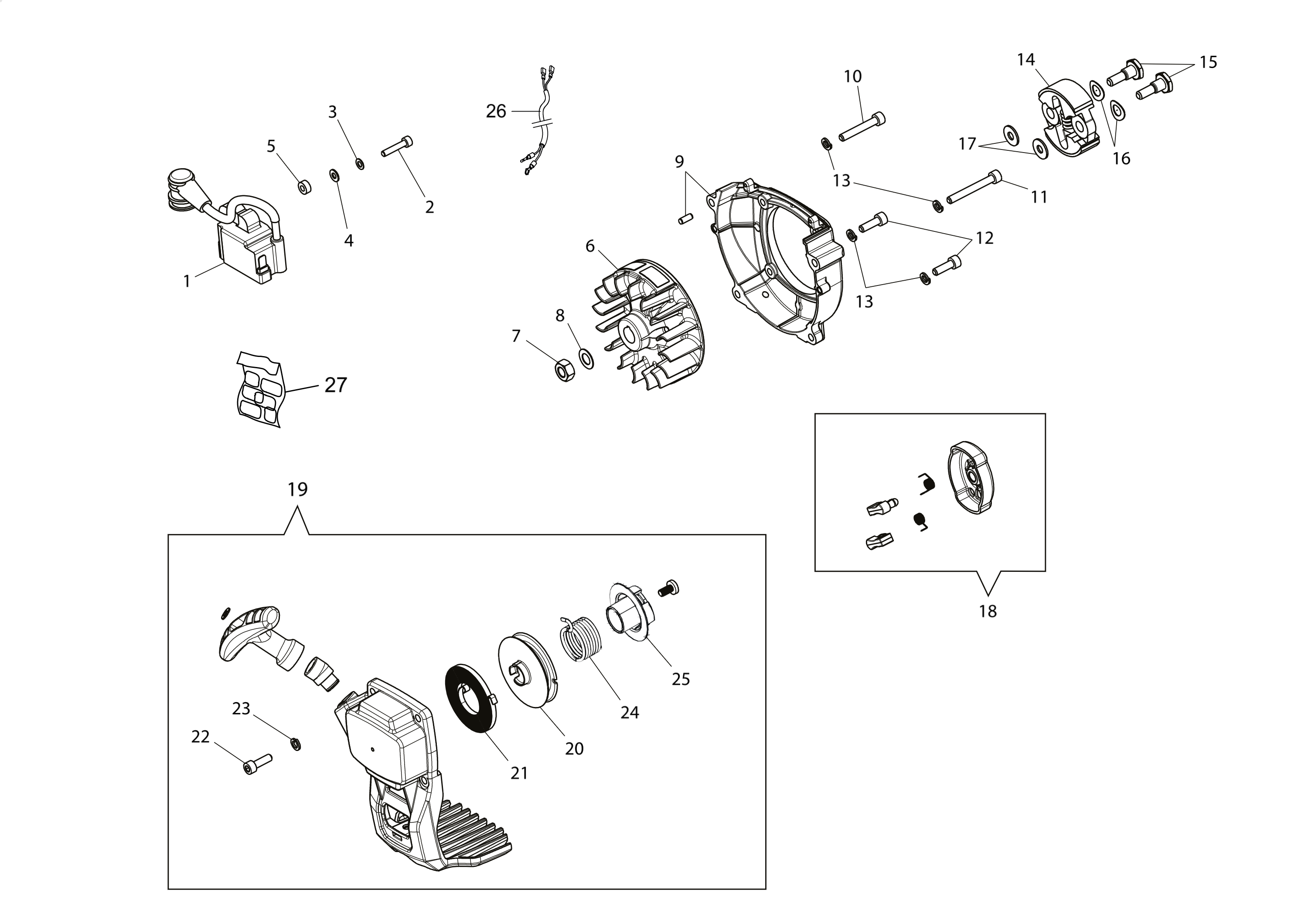

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2501028BR | Bobine | Disponible | Voir la pièce |
| 2 | 3801007R | Vis | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 5 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 6 | 61460420R | Volant | Disponible | Voir la pièce |
| 7 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 8 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 9 | 61462083CR | Flasque | Disponible | Voir la pièce |
| 10 | 3901082R | Vis | Disponible | Voir la pièce |
| 11 | 3801066 | Vis | Disponible | Voir la pièce |
| 12 | 3801011R | Vis | Disponible | Voir la pièce |
| 13 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 13 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 14 | 61460277R | Embrayage | Disponible | Voir la pièce |
| 15 | 61460070R | Pivot | Disponible | Voir la pièce |
| 16 | 61460072R | Rondelle | Disponible | Voir la pièce |
| 17 | 61460071R | Rondelle | Disponible | Voir la pièce |
| 18 | 58070221R | Entraineur | Non reliée | |
| 19 | 61460035R | Groupe de démarrage | Disponible | Voir la pièce |
| 20 | 61370022AR | Poulie de démarrage | Disponible | Voir la pièce |
| 21 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 22 | 3801013R | Vis | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 24 | 61370237R | Ressort | Disponible | Voir la pièce |
| 25 | 61370023AR | Couronne | Disponible | Voir la pièce |
| 26 | BF000030R | Cable | Non reliée | |
| 27 | 61460118 | Kit etiquettes | Disponible | Voir la pièce |

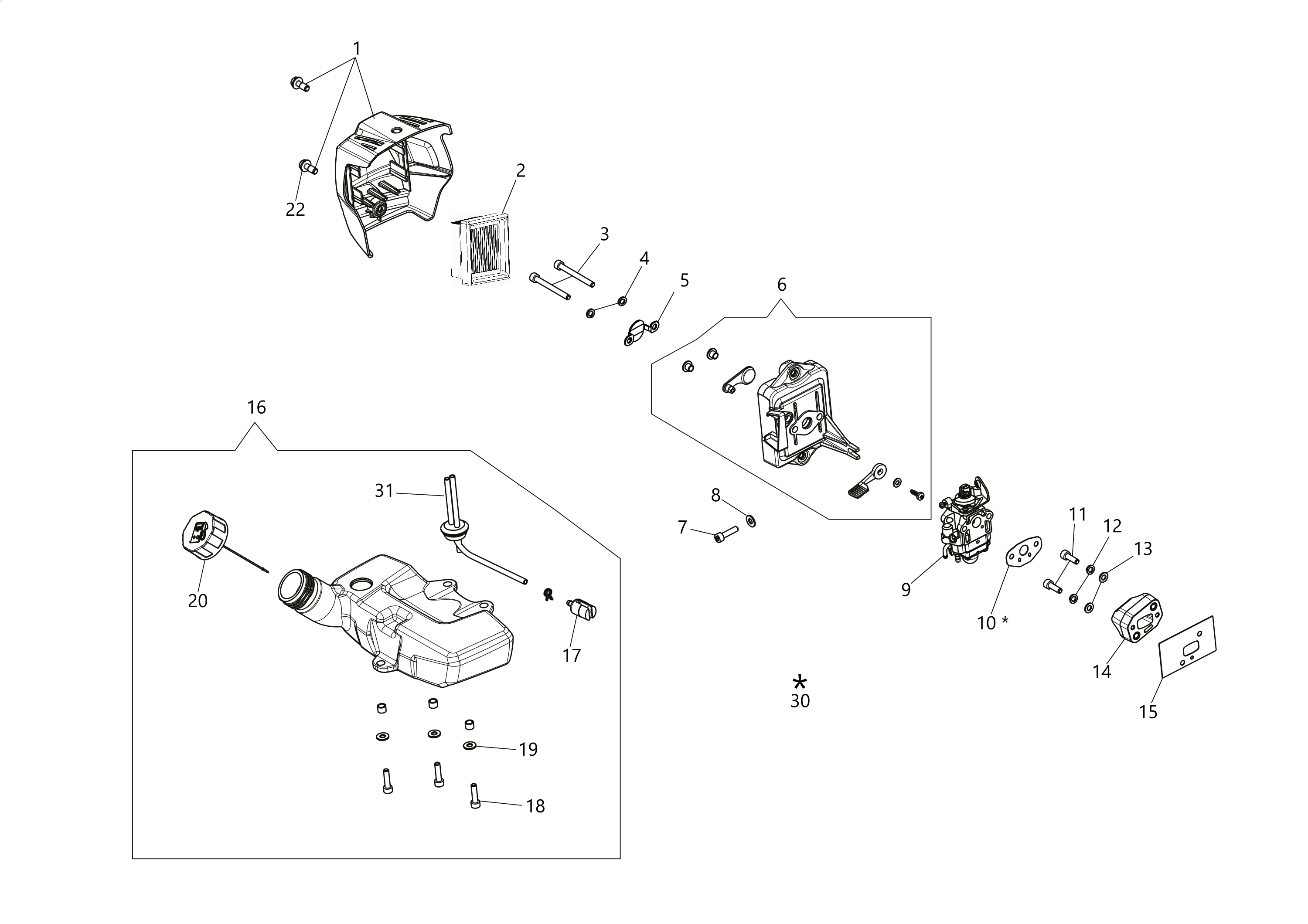

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61450045 | Couvercle filtre aire | Disponible | Voir la pièce |
| 2 | 61450425R | Filtre aire | Disponible | Voir la pièce |
| 3 | 3801012R | Vis | Disponible | Voir la pièce |
| 4 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 5 | 61450016R | Bride | Disponible | Voir la pièce |
| 6 | 61450047 | Support filtre à air | Disponible | Voir la pièce |
| 7 | 3801010R | Goupille | Disponible | Voir la pièce |
| 8 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 9 | 2318557R | Carburateur | Disponible | Voir la pièce |
| 10 | 61460054R | Joint | Disponible | Voir la pièce |
| 11 | 3801015R | Vis | Disponible | Voir la pièce |
| 12 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 13 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 14 | 61460053BR | Bride termique | Disponible | Voir la pièce |
| 15 | 61460052R | Joint | Disponible | Voir la pièce |
| 16 | 61460502AR | Groupe réservoir | Disponible | Voir la pièce |
| 17 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 19 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | BF000024R | Bouchon | Non reliée | |
| 22 | 61330040AR | Vis | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 30 | 61460024 | Kit joints | Disponible | Voir la pièce |
| 31 | BF000146R | Kit tuyaux | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61469100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 61460049 | Bague | Disponible | Voir la pièce |
| 5 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 6 | 61460023 | Bobine | Disponible | Voir la pièce |
| 7 | 61460022 | Pommeau | Disponible | Voir la pièce |
| 8 | 61460051 | Couvercle inferieur | Disponible | Voir la pièce |
| 9 | 63120042R | Insert (male) | Non reliée | |
| 10 | 61460055 | Kit protection | Disponible | Voir la pièce |

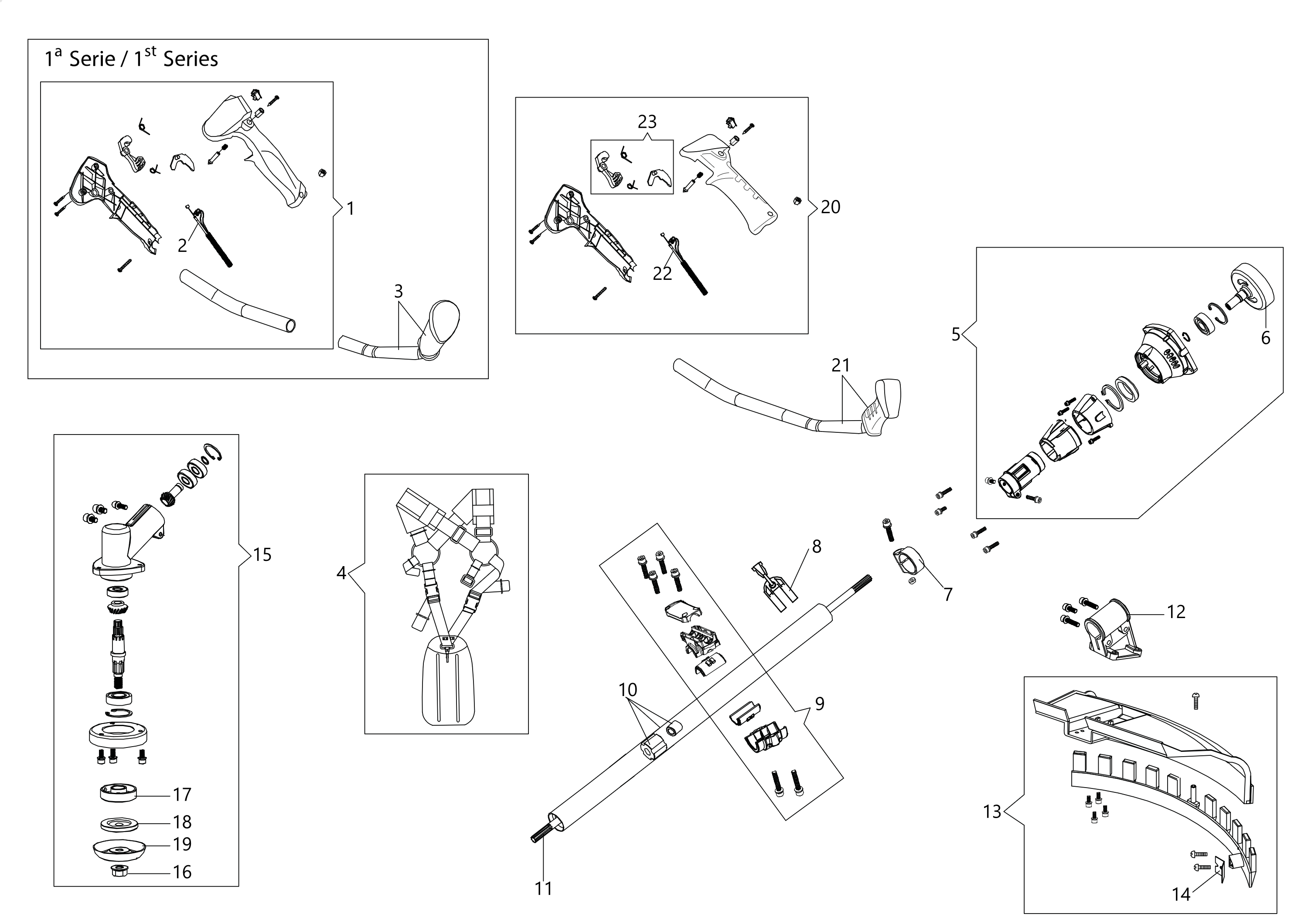

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 3 | BF000022R | Guidon et poignée | Non reliée | |
| 4 | 4160463AR | Harnais | Disponible | Voir la pièce |
| 5 | BF000033R | Carter | Disponible | Voir la pièce |
| 6 | BF000035R | Cloche embrayage | Disponible | Voir la pièce |
| 7 | BF000012R | Bande | Disponible | Voir la pièce |
| 8 | BF000048R | Bande | Non reliée | |
| 9 | 61450328R | Etau cpl. | Disponible | Voir la pièce |
| 10 | BF000014R | Tuyau Ø26 | Disponible | Voir la pièce |
| 11 | BF000015R | Arbre trasmission | Disponible | Voir la pièce |
| 12 | BF000008R | Etrier | Disponible | Voir la pièce |
| 13 | BF000029R | Kit protection | Non reliée | |
| 14 | BF000009R | Lame | Disponible | Voir la pièce |
| 15 | BF000144R | Couple conique Ø26 | Disponible | Voir la pièce |
| 16 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 17 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 18 | BF000038R | Flasque | Disponible | Voir la pièce |
| 19 | BF000036R | Protection | Disponible | Voir la pièce |
| 20 | BF000059R | Poignee complete | Disponible | Voir la pièce |
| 21 | BF000058R | Guidon et poignée | Disponible | Voir la pièce |
| 22 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | BF000149R | Kit levier accelerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318557R | Carburateur | Disponible | Voir la pièce |
| 2 | 2318025R | Kit pour la réparation | Disponible | Voir la pièce |
| 3 | 3055155R | Tournevis spécial | Disponible | Voir la pièce |
