Vue Éclatée KP PRO EXTRA

Vue Éclatée KP PRO EXTRA

Retrouvez les pièces détachées, références et repères disponibles pour KP PRO EXTRA.

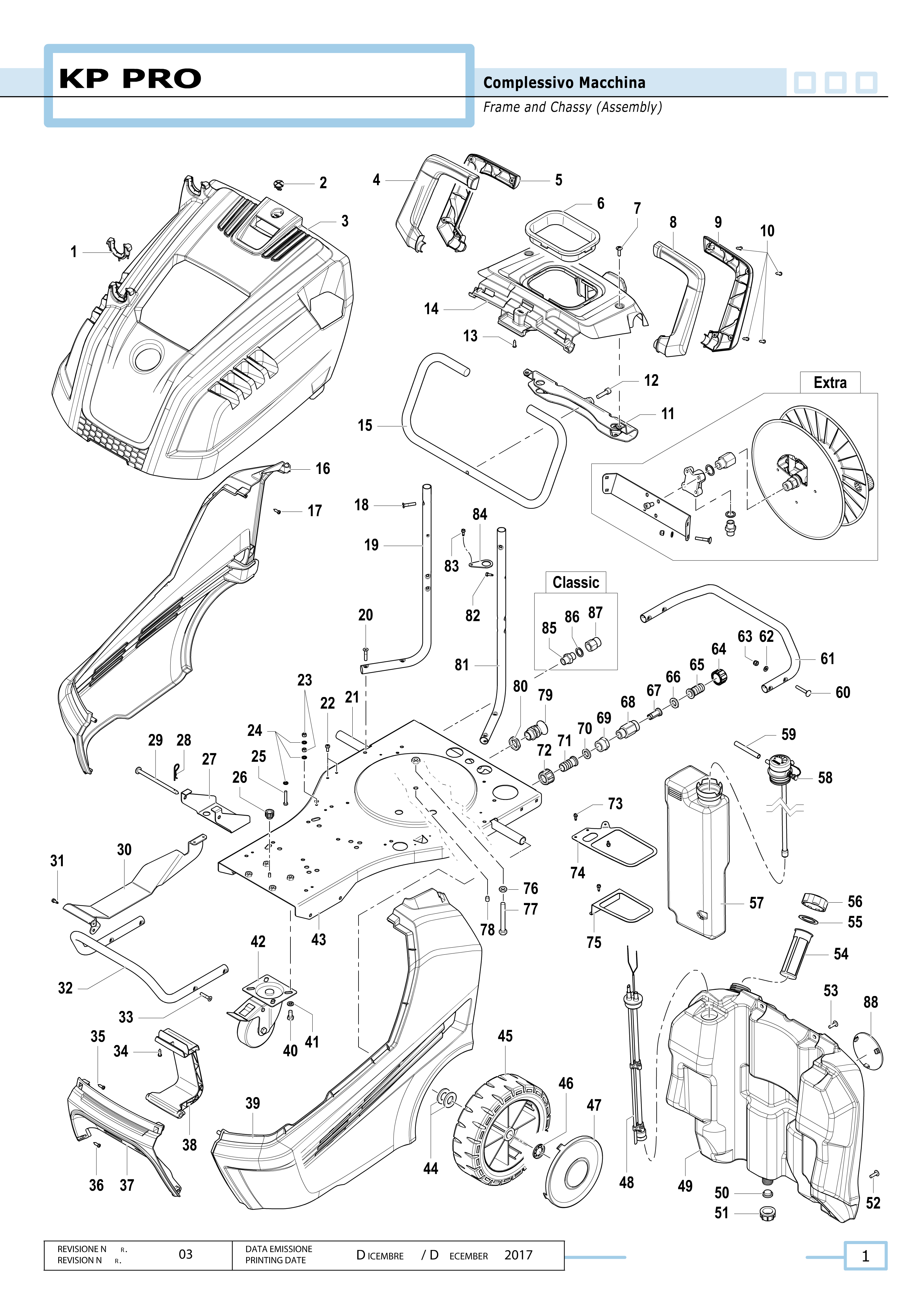

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 12020079 Support lance Disponible Voir la pièce
1 12020079 Support lance Disponible Voir la pièce
2 14070051 Vis Disponible Voir la pièce
3 04770443 Capot Non reliée
4 18180052 Levier sup.droit Non reliée
5 18180054 Levier inf.droit Non reliée
6 24160309 Protection Disponible Voir la pièce
7 36200003 Vis Disponible Voir la pièce
8 18180053 Levier sup.gauche Non reliée
9 18180055 Levier inf.gauche Non reliée
10 36050114 Vis Non reliée
11 30020847 Support leviers Non reliée
12 36090271 Vis Non reliée
13 36050114 Vis Non reliée
14 04770467 Couvercle et protection Non reliée
15 18030119 Levier Non reliée
16 04770436 Capot droit Non reliée
17 36050114 Vis Non reliée
18 36210022 Vis Non reliée
19 18030120 Support réservoir Non reliée
20 36210022 Vis Non reliée
21 00170020 Axe de roue Disponible Voir la pièce
22 36090294 Vis Non reliée
23 06040061 Ecrou Disponible Voir la pièce
24 28190024 Rondelle Non reliée
25 36090030 Vis Non reliée
26 36060022 Pommeau Non reliée
27 30020840 Plaque Non reliée
28 04530016 Goupille Non reliée
29 24080189 Goupille Non reliée
30 24160353 Protection ventilateur Non reliée
31 36250104 Vis Non reliée
32 18030121 Pare-choc avant Non reliée
33 36210022 Vis Non reliée
34 36050114 Vis Non reliée
35 36050114 Vis Non reliée
36 36050114 Vis Non reliée
37 04770438 Capot avant Non reliée
38 04510009 Charnière Non reliée
39 04770437 Capot gauche Non reliée
40 36070242 Vis Disponible Voir la pièce
41 28110108 Rondelle Disponible Voir la pièce
42 28100110 Roue folle Disponible Voir la pièce
43 32060371 Chassis Non reliée
44 28120070 Rondelle Disponible Voir la pièce
45 28100100 Roue Disponible Voir la pièce
46 00090179 Anneau Disponible Voir la pièce
47 04020478 Couvre roue Disponible Voir la pièce
48 30420042 Jauge carburant Non reliée
49 30290055 Réservoir Non reliée
50 12090140 Joint Disponible Voir la pièce
51 32000073 Bouchon Disponible Voir la pièce
52 36200003 Vis Disponible Voir la pièce
53 36200003 Vis Disponible Voir la pièce
54 10020113 Filtre gasoil Disponible Voir la pièce
55 12090088 Joint Disponible Voir la pièce
56 32000038 Bouchon Disponible Voir la pièce
57 30290019 Réservoir produit Disponible Voir la pièce
58 33120020 Kit bouchon Non reliée
59 32081082 Tuyau Non reliée
60 36050164 Vis Disponible Voir la pièce
61 18030127 Pare-choc arrière Non reliée
62 28110030 Rondelle Disponible Voir la pièce
63 06040011 Ecrou Disponible Voir la pièce
64 12230052 Ecrou Disponible Voir la pièce
65 28000098 Raccord aspiration Disponible Voir la pièce
66 12090111 Joint Disponible Voir la pièce
67 10020132 Filtre Non reliée
68 20000127 Raccord Non reliée
69 28250051 Raccord Disponible Voir la pièce
70 12090111 Joint Disponible Voir la pièce
71 28000098 Raccord aspiration Disponible Voir la pièce
72 12230052 Ecrou Disponible Voir la pièce
73 36250104 Vis Non reliée
74 30020842 Support réservoir sup. Non reliée
75 30020844 Support réservoir inf. Non reliée
76 06040177 Ecrou Disponible Voir la pièce
77 36070183 Vis Disponible Voir la pièce
78 36220011 Vis Disponible Voir la pièce
79 24340022 Serre câble Disponible Voir la pièce
80 12270002 Ecrou Disponible Voir la pièce
81 18030120 Support réservoir Non reliée
82 36250104 Vis Non reliée
83 36250104 Vis Non reliée
84 30020845 Plaque fixation Non reliée
85 20000041 Raccord Disponible Voir la pièce
86 12090091 Rondelle Disponible Voir la pièce
87 28030256 Raccord Disponible Voir la pièce
88 04020341 Couvercle Non reliée

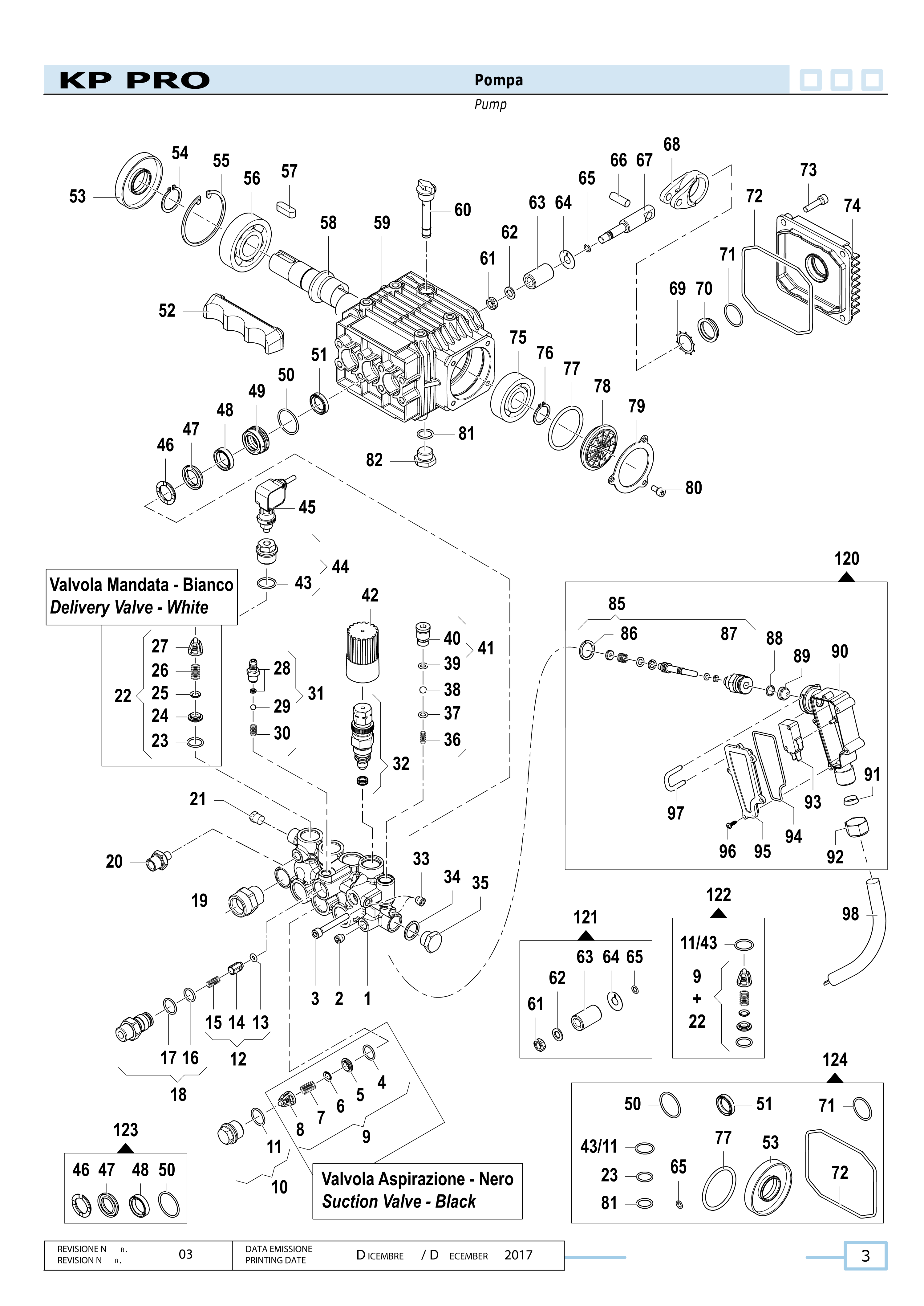

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 32180516 Tête Non reliée
2 32020018 Bouchon Disponible Voir la pièce
3 36090090 Vis Non reliée
4 12100415 Joint Non reliée
5 30090170 Siège de valve Disponible Voir la pièce
6 36040028 Valve aspiration Disponible Voir la pièce
7 18020192 Ressort Disponible Voir la pièce
8 12050078 Cage Non reliée
9 12200194 Valve aspi cpl. Non reliée
9 12200194 Valve aspi cpl. Non reliée
10 32020311 Kit bouchon et joint Non reliée
11 12100151 Joint Disponible Voir la pièce
11 12100151 Joint Disponible Voir la pièce
11 12100151 Joint Disponible Voir la pièce
12 24090091 Kit piston Disponible Voir la pièce
13 12100460 Joint Disponible Voir la pièce
14 24090086 Piston Disponible Voir la pièce
15 18020197 Ressort Disponible Voir la pièce
16 12100049 Joint Disponible Voir la pièce
17 12100040 Joint Disponible Voir la pièce
18 34100320 Kit injecteur diam 1,8 Disponible Voir la pièce
19 20000127 Raccord Non reliée
20 20000004 Raccord Non reliée
21 32020018 Bouchon Disponible Voir la pièce
22 12200199 Valve Non reliée
22 12200199 Valve Non reliée
23 12100415 Joint Non reliée
23 12100415 Joint Non reliée
24 30090170 Siège de valve Disponible Voir la pièce
25 36040028 Valve aspiration Disponible Voir la pièce
26 18020227 Ressort Disponible Voir la pièce
27 12050033 Cage Disponible Voir la pièce
28 28030424 Raccord Disponible Voir la pièce
29 30030024 Bille Disponible Voir la pièce
30 18020180 Ressort Disponible Voir la pièce
31 28030435 Kit raccord Disponible Voir la pièce
32 12150585 Kit valve 180 bar Non reliée
33 36220057 Bouchon Non reliée
34 28110084 Rondelle Non reliée
35 32000007 Bouchon Disponible Voir la pièce
36 18020277 Ressort Non reliée
37 12100463 Joint Non reliée
38 30030028 Bille Non reliée
39 12100463 Joint Non reliée
40 32020319 Bouchon easy start Non reliée
41 50330010 Kit easy start Non reliée
42 18170064 Molette Non reliée
43 12100151 Joint Disponible Voir la pièce
43 12100151 Joint Disponible Voir la pièce
43 12100151 Joint Disponible Voir la pièce
44 32020436 Kit bouchon et joint Non reliée
45 24210039 Pressostat 15 bar Non reliée
46 00090193 Anneau pression Non reliée
46 00090193 Anneau pression Non reliée
47 12410022 Joint Non reliée
47 12410022 Joint Non reliée
48 12410028 Joint Non reliée
48 12410028 Joint Non reliée
49 00090197 Porte joint Non reliée
50 12100223 Joint Non reliée
50 12100223 Joint Non reliée
50 12100223 Joint Non reliée
51 00190095 Joint Non reliée
51 00190095 Joint Non reliée
52 04020361 Couvercle Non reliée
53 00190094 Joint Disponible Voir la pièce
53 00190094 Joint Disponible Voir la pièce
54 30190006 Circlips Non reliée
55 30200012 Circlips Non reliée
56 04380071 Roulement Non reliée
57 16020045 Clavette Non reliée
58 00010290 Arbre diam 24 Non reliée
59 04030128 Carter pompe Non reliée
60 32000051 Jauge Non reliée
61 06000048 Ecrou Non reliée
61 06000048 Ecrou Non reliée
62 28110080 Rondelle Non reliée
62 28110080 Rondelle Non reliée
63 02020018 Douille ceramique Non reliée
63 02020018 Douille ceramique Non reliée
64 28120038 Rondelle Non reliée
64 28120038 Rondelle Non reliée
65 12100055 Joint Non reliée
65 12100055 Joint Non reliée
65 12100055 Joint Non reliée
66 30110014 Goujon Non reliée
67 24090044 Guide piston Non reliée
68 02050050 Kit bielle Non reliée
69 30190033 Circlips Non reliée
70 32010026 Indicateur Non reliée
71 12100451 Joint Non reliée
71 12100451 Joint Non reliée
72 12100621 Joint Non reliée
72 12100621 Joint Non reliée
73 36090041 Vis Non reliée
74 04020142 Couvercle Non reliée
75 04380069 Roulement Non reliée
76 30190011 Circlips Disponible Voir la pièce
77 12100386 Joint Non reliée
77 12100386 Joint Non reliée
78 04020360 Couvercle Non reliée
79 10040012 Flasque Non reliée
80 36090088 Vis Non reliée
81 12100441 Joint Non reliée
81 12100441 Joint Non reliée
82 32000007 Bouchon Disponible Voir la pièce
85 01110010 Kit total stop Non reliée
86 28110127 Rondelle Non reliée
87 36050117 Vis Disponible Voir la pièce
88 00090229 Anneau Disponible Voir la pièce
89 24160112 Protection interrupteur Disponible Voir la pièce
90 30010538 Boitier total stop Disponible Voir la pièce
91 12010137 Joint Disponible Voir la pièce
92 12000056 Ecrou Disponible Voir la pièce
93 18250020 Interrupteur total stop Non reliée
94 12010136 Joint Disponible Voir la pièce
95 04020200 Couvercle Disponible Voir la pièce
96 36250048 Vis Disponible Voir la pièce
97 12020066 Crochet Disponible Voir la pièce
98 04560434 Câble total stop Non reliée
120 31030023 Kit complet total stop Non reliée
121 24090072 Kit piston Non reliée
122 50250057AR Pompe huile Non reliée
124 50190240 Kit joints huile Disponible Voir la pièce

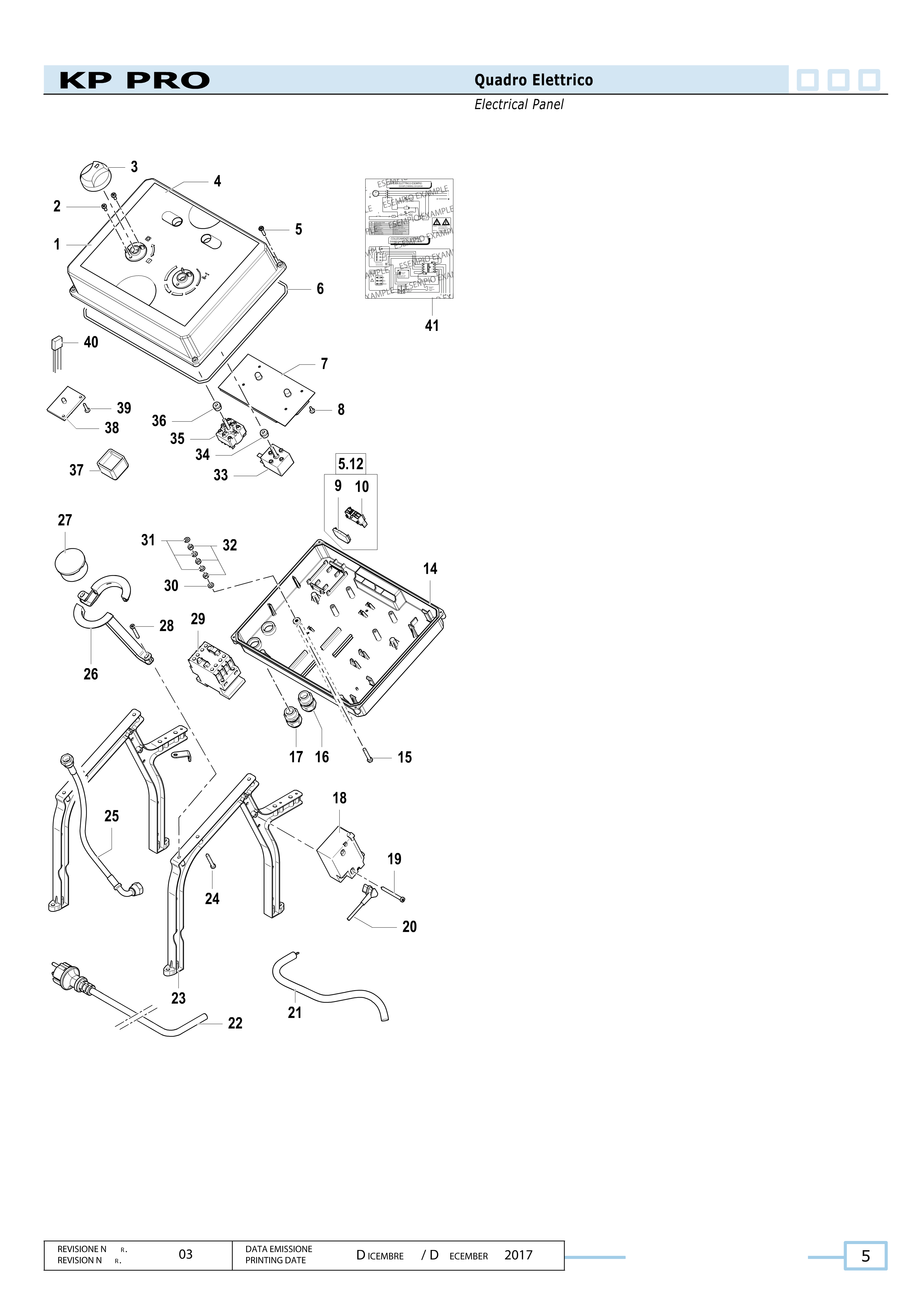

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 04020461 Couvercle Disponible Voir la pièce
2 36230007 Vis Disponible Voir la pièce
3 18170081 Bouton Non reliée
4 04570061 Etiquette Non reliée
5 36050103 Vis Disponible Voir la pièce
6 12010240 Joint Disponible Voir la pièce
7 30430031 Carte électronique Disponible Voir la pièce
8 36250031 Vis Non reliée
9 18050055 Pince de connexion terminale Disponible Voir la pièce
10 18050053 Pince de connexion Disponible Voir la pièce
14 30010550 Boitier électrique Disponible Voir la pièce
15 36070234 Vis Disponible Voir la pièce
16 24340052 Presse câble Disponible Voir la pièce
17 24340052 Presse câble Disponible Voir la pièce
18 32260087 Transformateur Disponible Voir la pièce
19 36050175 Vis Non reliée
20 04560411 Câble transformateur Disponible Voir la pièce
21 04560438 Câble électrique Non reliée
22 04560447 Câble alimentation Non reliée
23 30020841 Support Non reliée
24 36050167 Vis Disponible Voir la pièce
25 32080884 Tube manomètre Non reliée
26 30020867 Support manomètre Non reliée
27 18160159 Manomètre Disponible Voir la pièce
28 36050167 Vis Disponible Voir la pièce
29 32250077 Contacteur Disponible Voir la pièce
30 28110037 Rondelle Disponible Voir la pièce
31 28190009 Rondelle Disponible Voir la pièce
32 06040061 Ecrou Disponible Voir la pièce
33 32300030 Thermostat Disponible Voir la pièce
34 02040041 Douille Disponible Voir la pièce
35 14100148 Interrupteur Disponible Voir la pièce
36 02040041 Douille Disponible Voir la pièce
41 16101717 Schéma électrique Non reliée

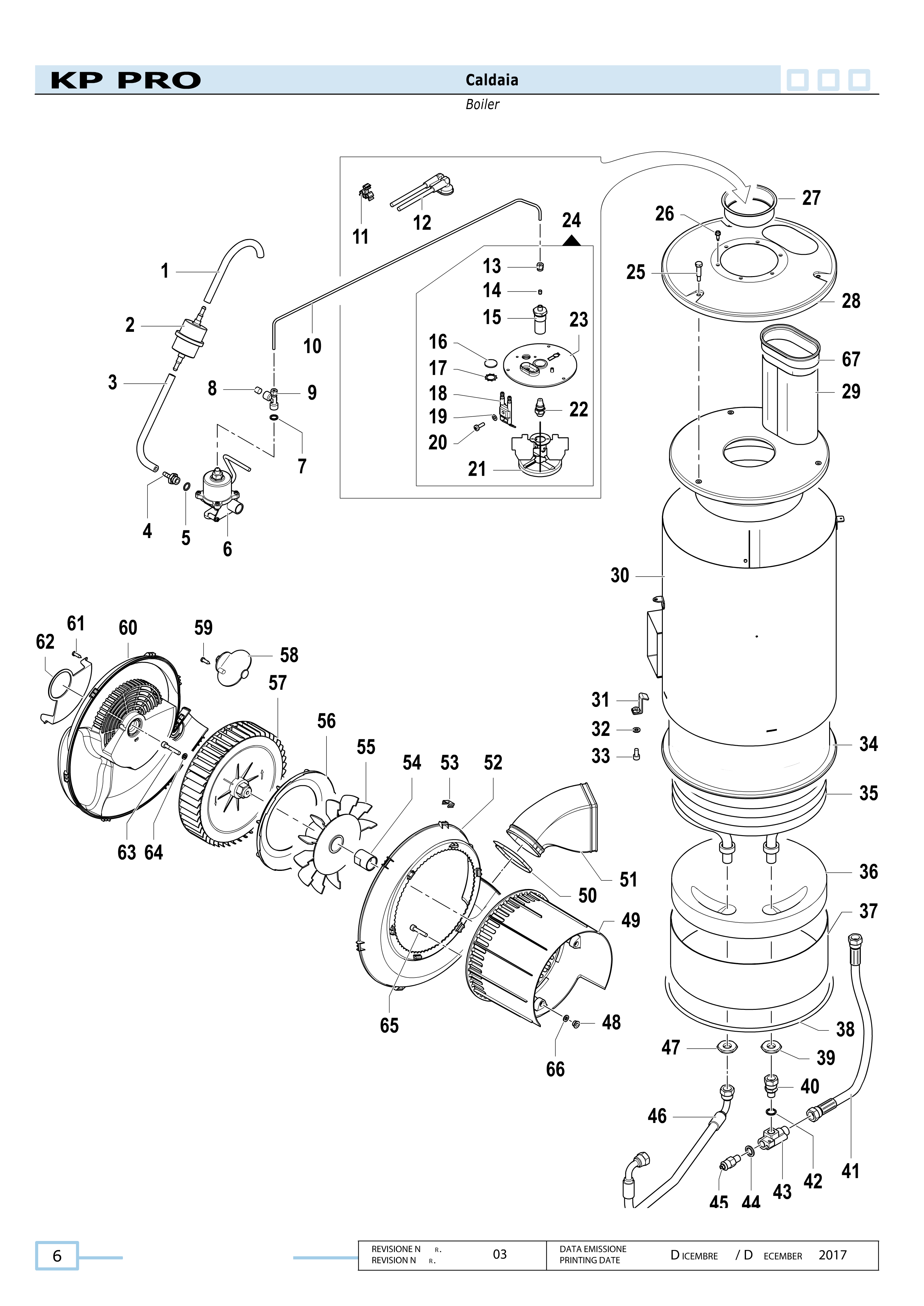

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 32081044 Tuyau galoil Non reliée
2 10020120 Filtre gasoil Disponible Voir la pièce
3 32080938 Tuyau galoil Disponible Voir la pièce
4 28030408 Raccord Non reliée
5 12100703 Joint Non reliée
6 24220010 Pompe gasoil Non reliée
7 12090083 Rondelle Non reliée
8 32000017 Bouchon Disponible Voir la pièce
9 28030486 Raccord Non reliée
10 32081292 Tuyau cuivre Non reliée
11 12020052 Crochet Disponible Voir la pièce
12 05350073 Kit câble Disponible Voir la pièce
13 06000076 Raccord Disponible Voir la pièce
14 02040097 Ogive Disponible Voir la pièce
15 24270004 Porte-buse Disponible Voir la pièce
16 32000074 Bouchon Disponible Voir la pièce
17 30190035 Circlips Disponible Voir la pièce
18 08050032 Electrode Non reliée
19 28190034 Rondelle Disponible Voir la pièce
20 36230042 Vis Disponible Voir la pièce
21 04660056 Disque à air Disponible Voir la pièce
22 34000758 Buse Disponible Voir la pièce
23 06020079 Disque porte électrode Disponible Voir la pièce
24 03350049 Kit bruleur Non reliée
25 36050150 Vis Disponible Voir la pièce
26 36250095 Vis Disponible Voir la pièce
27 02180021 Buse d Non reliée
28 04020454 Couvercle supérieur Disponible Voir la pièce
29 04020521 Couvercle inférieur Non reliée
30 04240531 Corps de chaudière Non reliée
31 24040189 Pied de chaudière Disponible Voir la pièce
32 28110097 Rondelle Disponible Voir la pièce
33 36070097 Vis Disponible Voir la pièce
34 04240532 Corps de chaudière interne Non reliée
35 30440028 Serpentin Non reliée
36 28220017 Plaque réfractaire Disponible Voir la pièce
37 00090245 Corps inférieur Disponible Voir la pièce
38 12100712 Joint Disponible Voir la pièce
39 12270015 Ecrou de serpentin Non reliée
40 00110006 Adaptateur Disponible Voir la pièce
41 32081310 Tuyau classic Non reliée
41 32081314 Tuyau extra Non reliée
42 12090113 Rondelle Disponible Voir la pièce
43 04240377 Raccord Disponible Voir la pièce
45 12150519 Valve sécurité Disponible Voir la pièce
45 12150649 Valve sécurité Non reliée
46 32081309 Tuyau Non reliée
47 12270015 Ecrou de serpentin Non reliée
48 02040111 Entretoise Non reliée
48 02040113 Entretoise Non reliée
49 04660066 Convoyeur Non reliée
49 04660067 Convoyeur Non reliée
50 10030076 Bride Non reliée
51 18100048 Manchon Non reliée
52 04040039 Couvercle convoyeur int. Non reliée
53 12020088 Crochet Non reliée
54 N Non reliée
55 36320139 Ventilateur Disponible Voir la pièce
56 06020087 Disque convoyeur Disponible Voir la pièce
57 36320140 Ventilateur Disponible Voir la pièce
58 04660064 Valve de refoulement Non reliée
61 36050114 Vis Non reliée
62 04660065 Valve aspiration Non reliée
63 36090090 Vis Non reliée
63 36090100 Vis Non reliée
64 28110137 Rondelle Disponible Voir la pièce
65 36090090 Vis Non reliée
65 36090155 Vis Non reliée
66 28110030 Rondelle Disponible Voir la pièce
67 12010206 Protection Non reliée

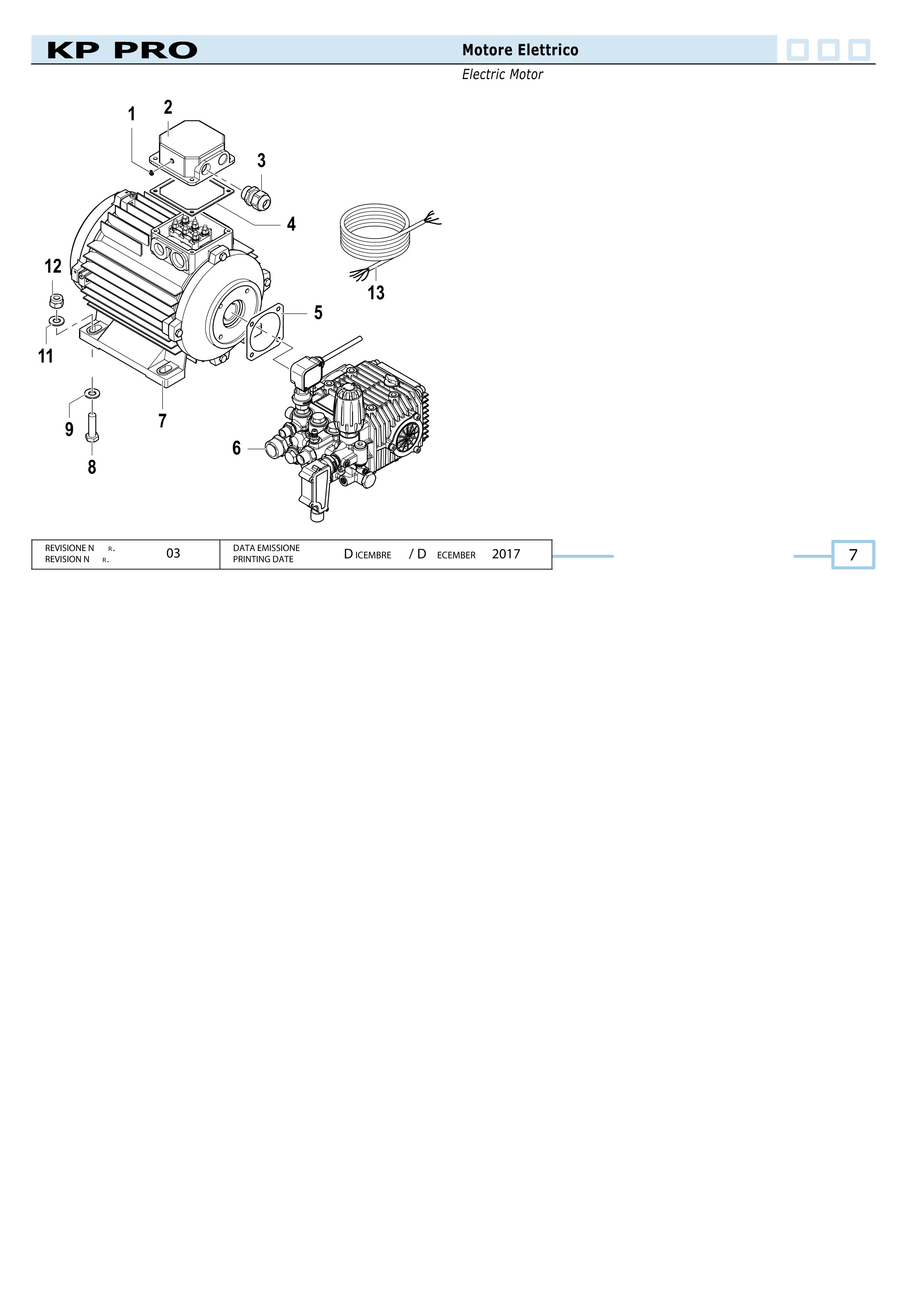

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 24340043 Passe câble Non reliée
2 04020534 Couvercle Non reliée
3 24340056 Passe câble Non reliée
4 12010127 Joint Disponible Voir la pièce
5 12010134 Joint Non reliée
6 63000868 Pompe Non reliée
7 18310664 Moteur électrique Non reliée
8 36070012 Vis Non reliée
9 28110002 Rondelle Disponible Voir la pièce
11 28110002 Rondelle Disponible Voir la pièce
12 06040038 Ecrou Non reliée
13 04560433 Câble électrique Disponible Voir la pièce

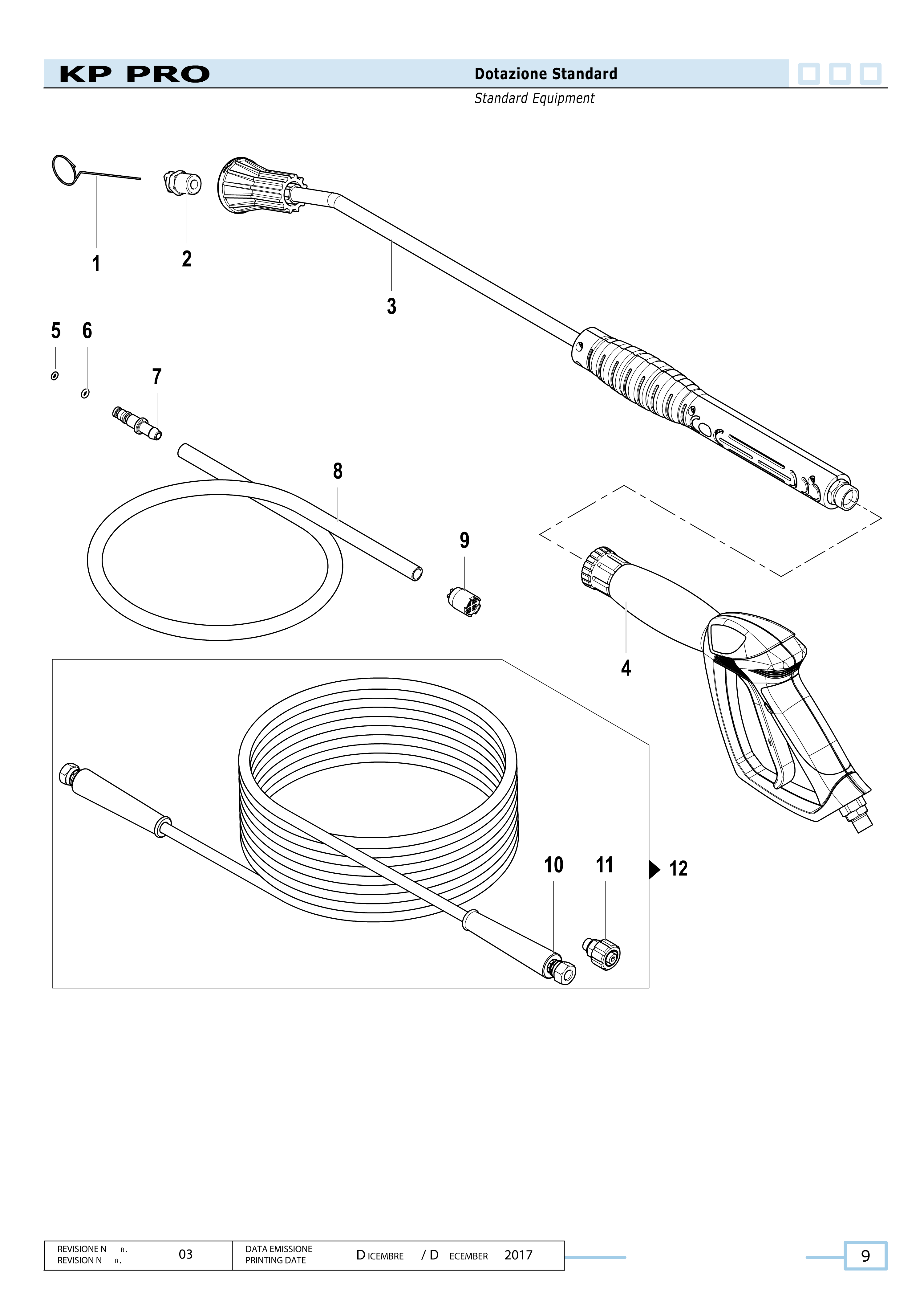

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 04550013 Epingle Disponible Voir la pièce
2 34000690 Buse Disponible Voir la pièce
3 33010787 Lance Disponible Voir la pièce
4 24100227 Pistolet Non reliée
5 12100469 Joint Disponible Voir la pièce
6 12100014 Joint Disponible Voir la pièce
7 28000101 Raccord Disponible Voir la pièce
8 32080829 Tube détergent Disponible Voir la pièce
9 10020109 Filtre détergent Disponible Voir la pièce
10 32080743 Tuyau 10 m Non reliée
11 14070027 Raccord Non reliée
12 33010554 Tuyau 10 m Non reliée

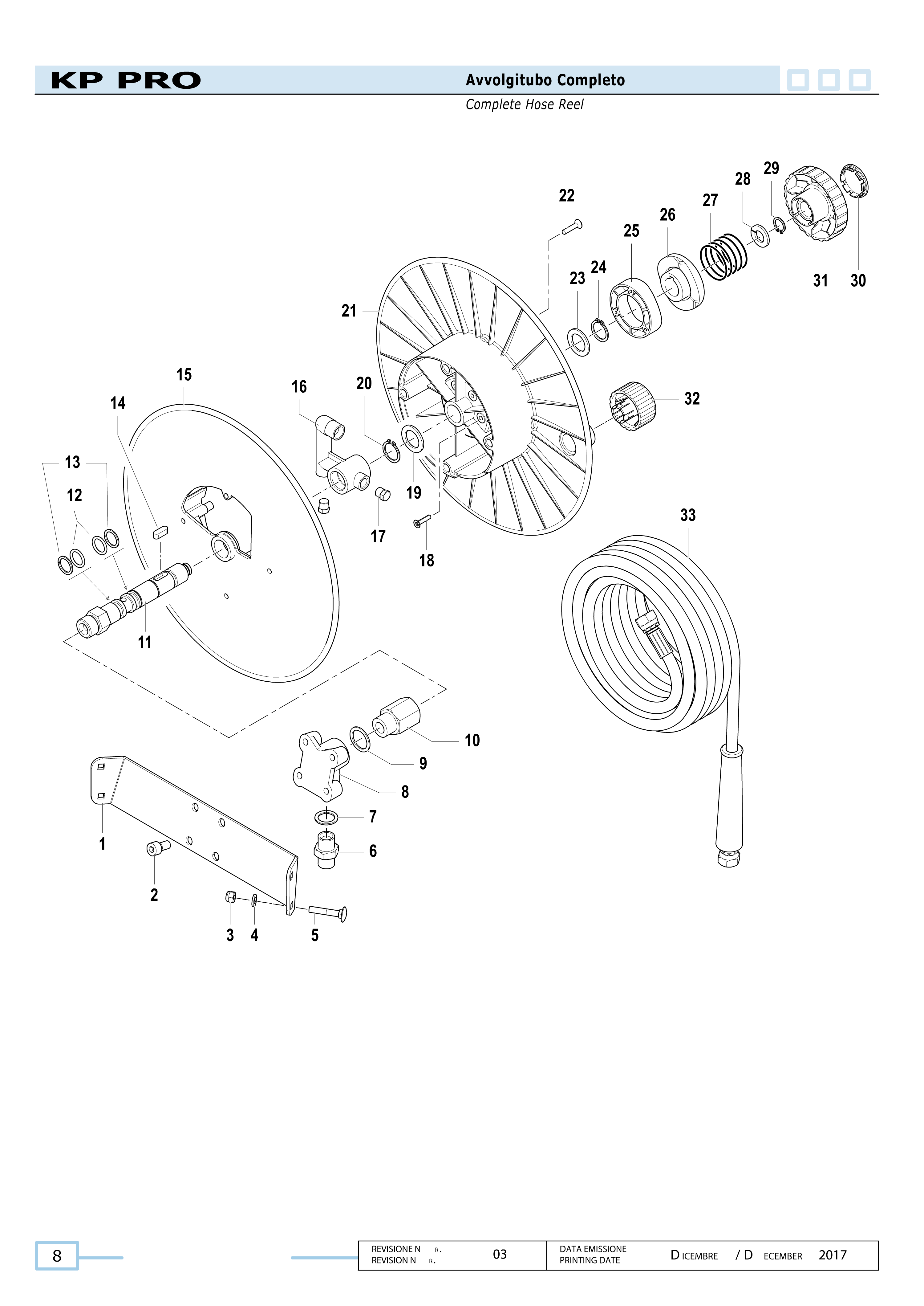

Vue éclatée KP PRO EXTRA

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 30020846 Support Non reliée
2 36090143 Vis Non reliée
3 06040011 Ecrou Disponible Voir la pièce
4 28110030 Rondelle Disponible Voir la pièce
5 36050164 Vis Disponible Voir la pièce
6 20000041 Raccord Disponible Voir la pièce
7 12090091 Rondelle Disponible Voir la pièce
8 28033382 Raccord Non reliée
9 12090101 Rondelle Non reliée
10 24170100 Extension Non reliée
11 24080151 Raccord spécial Non reliée
12 12100232 Joint Non reliée
13 00090165 Anneau Non reliée
14 16020059 Clavette Non reliée
15 06020051 Disque Non reliée
16 28030480 Raccord Non reliée
17 32020018 Bouchon Disponible Voir la pièce
18 36230019 Vis Non reliée
19 28120080 Rondelle Non reliée
20 30190042 Cirdlips Non reliée
21 06020052 Disque Non reliée
22 36230015 Vis Non reliée
23 28120080 Rondelle Non reliée
24 30190042 Cirdlips Non reliée
25 04680001 Came fixe Non reliée
26 04680002 Came mobile Non reliée
27 18020211 Ressort Non reliée
28 28110015 Rondelle Non reliée
29 30190043 Cirdlips Non reliée
30 32020270 Bouchon Non reliée
31 36060014 Arrêt Non reliée
32 24310007 Pommeau Non reliée
33 32080930 Tuyau 15 m Non reliée
chevron_right
