Vue Éclatée MH 155 K
Retrouvez les pièces détachées, références et repères disponibles pour MH 155 K.

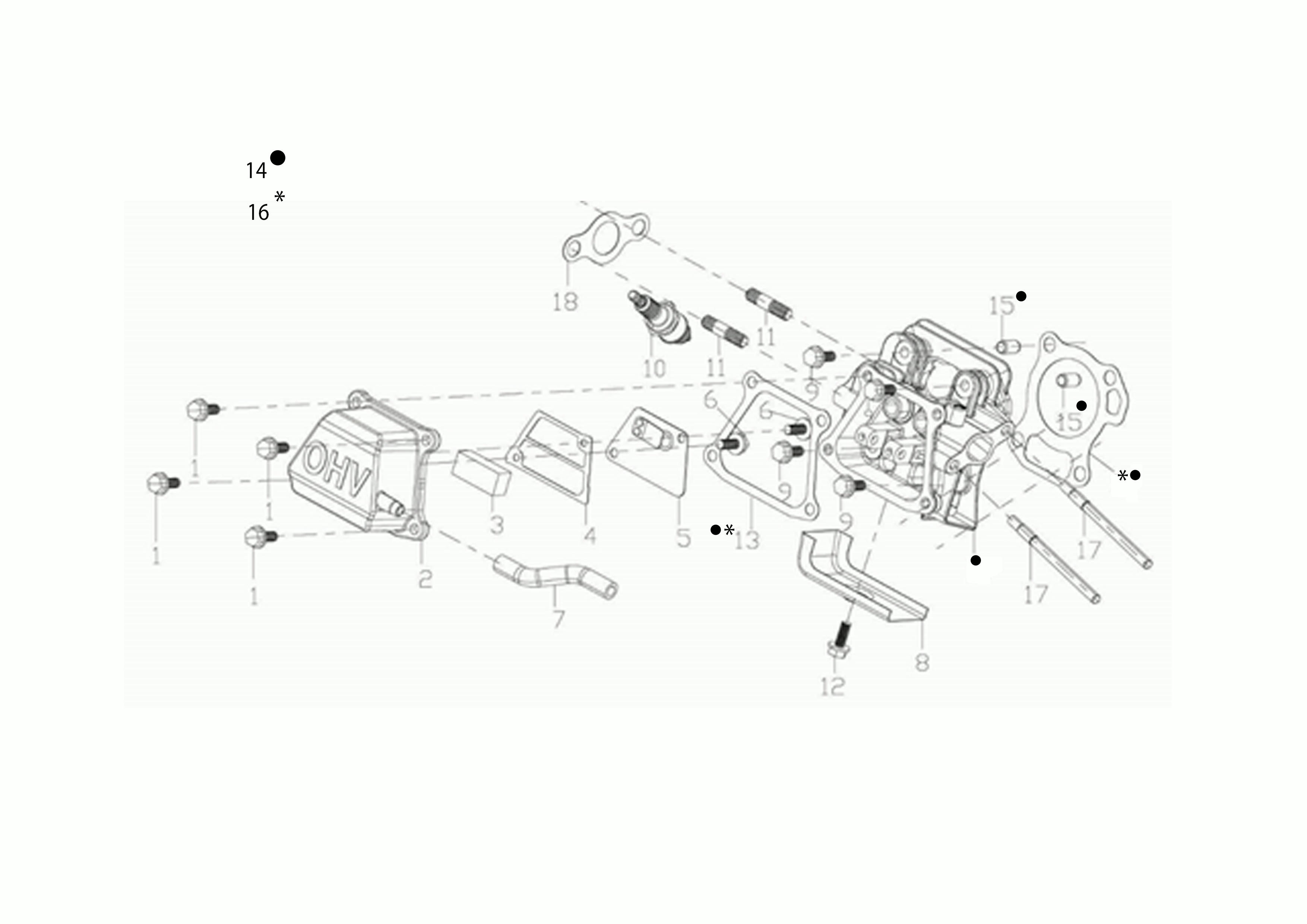

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151789 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151790 | Filtre | Disponible | Voir la pièce |
| 4 | L66151791 | Joint | Disponible | Voir la pièce |
| 5 | L66151792 | Bouchon | Disponible | Voir la pièce |
| 6 | L66151617 | Vis | Disponible | Voir la pièce |
| 6 | L66151617 | Vis | Disponible | Voir la pièce |
| 7 | L66151793 | Tuyau | Disponible | Voir la pièce |
| 8 | L66151794 | Deflecteur | Disponible | Voir la pièce |
| 9 | L66151795 | Vis | Disponible | Voir la pièce |
| 9 | L66151795 | Vis | Disponible | Voir la pièce |
| 9 | L66151795 | Vis | Disponible | Voir la pièce |
| 10 | 3055007R | Bougie | Non reliée | |
| 11 | L66151797A | Goujon | Non reliée | |
| 11 | L66151797A | Goujon | Non reliée | |
| 12 | L66151526 | Vis | Disponible | Voir la pièce |
| 13 | L66151798 | Joint | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 14 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 15 | L66150664 | Pivot | Disponible | Voir la pièce |
| 15 | L66150664 | Pivot | Disponible | Voir la pièce |
| 16 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 16 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 16 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 17 | L66151799 | Goujon | Disponible | Voir la pièce |
| 17 | L66151799 | Goujon | Disponible | Voir la pièce |
| 18 | L66151800 | Joint | Disponible | Voir la pièce |

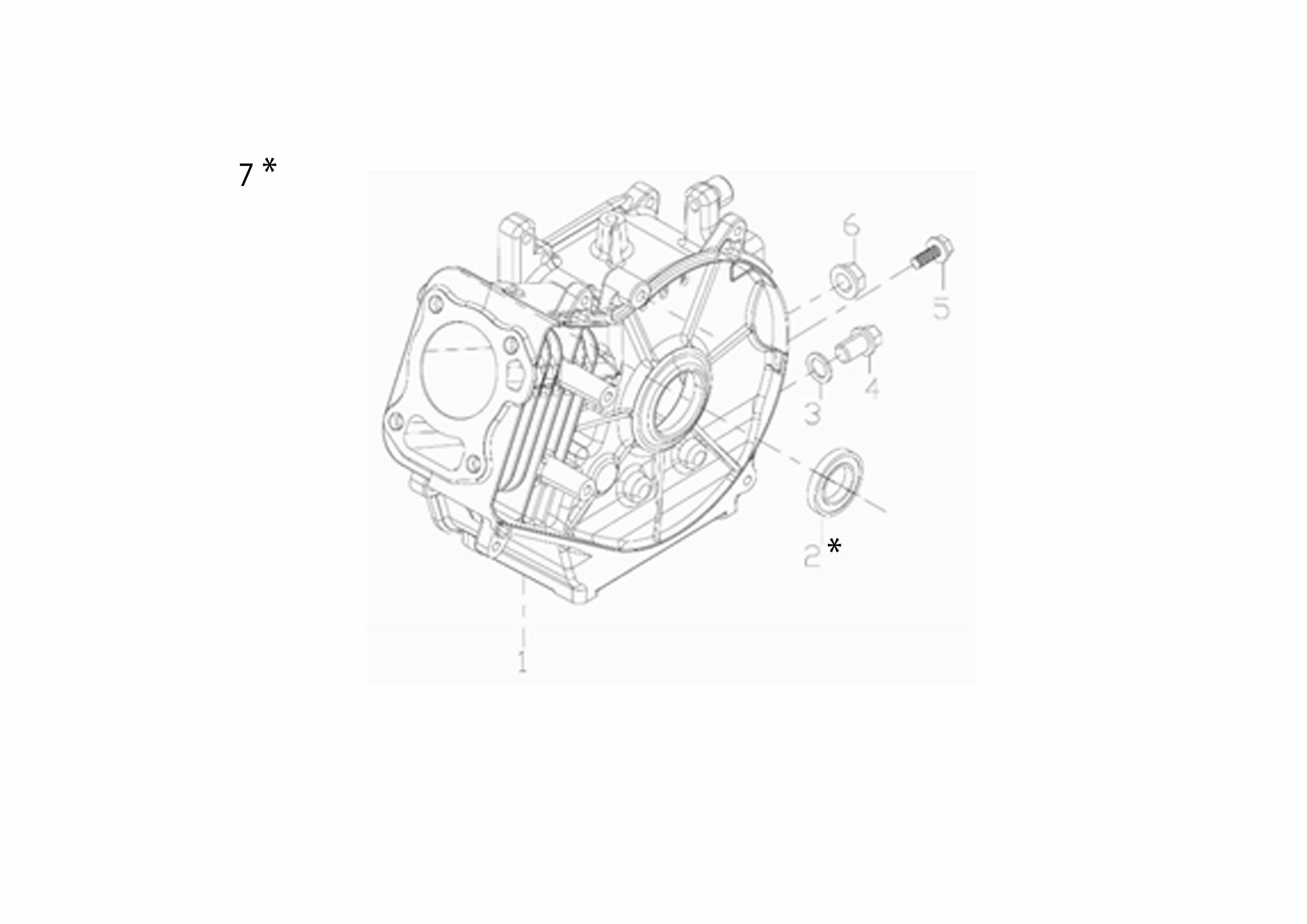

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151801 | Carter moteur | Disponible | Voir la pièce |
| 2 | L66151802 | Joint d | Disponible | Voir la pièce |
| 3 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150352 | Vis | Disponible | Voir la pièce |
| 5 | L66151526 | Vis | Disponible | Voir la pièce |
| 6 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 7 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 7 | L66151843 | Kit joints | Disponible | Voir la pièce |

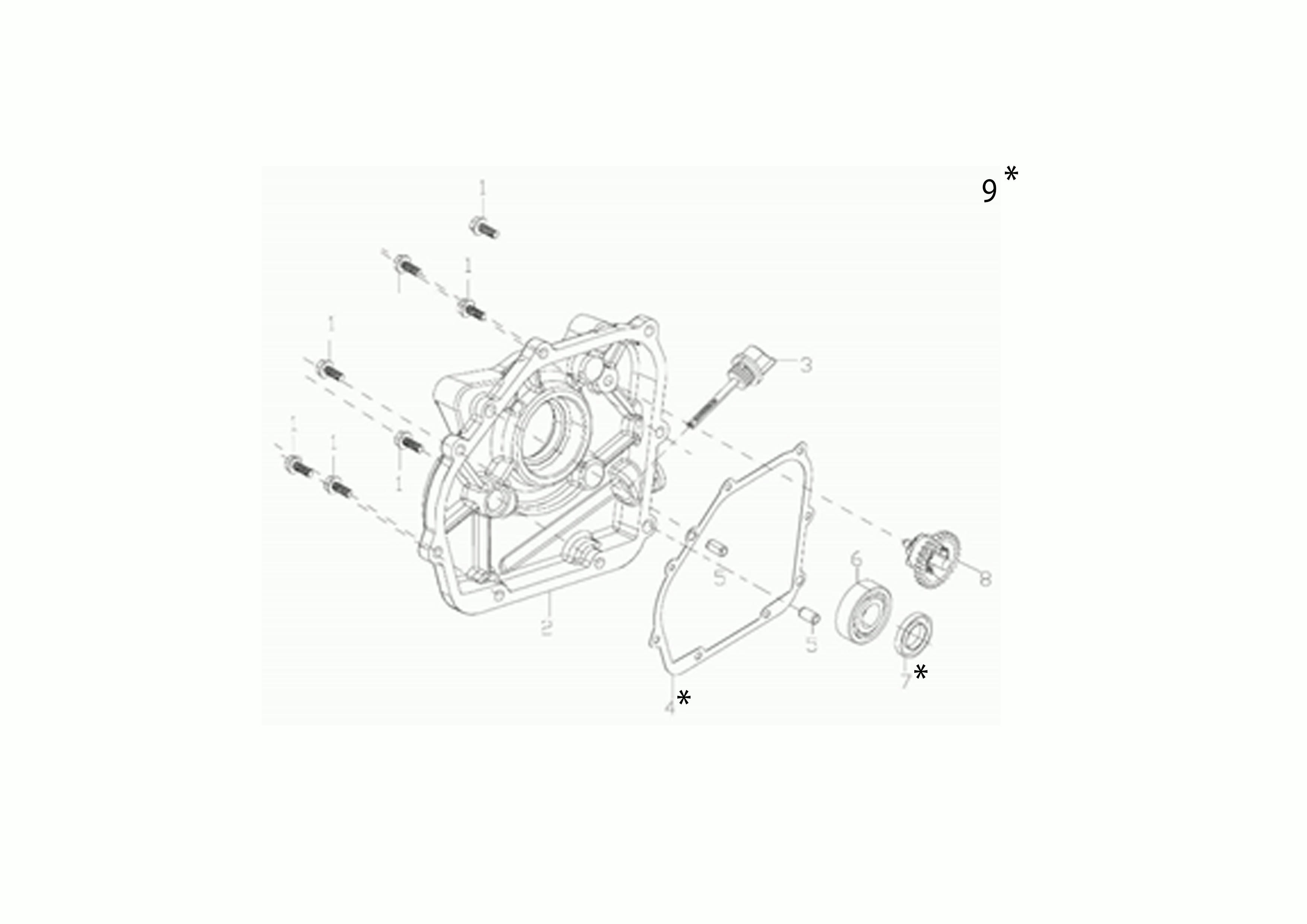

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 1 | L66150416 | Vis | Disponible | Voir la pièce |
| 2 | L66151803 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66151804 | Bouchon huile | Disponible | Voir la pièce |
| 4 | L66151805 | Joint | Disponible | Voir la pièce |
| 5 | L66150664 | Pivot | Disponible | Voir la pièce |
| 5 | L66150664 | Pivot | Disponible | Voir la pièce |
| 6 | L66151806 | Roulement | Disponible | Voir la pièce |
| 7 | L66151802 | Joint d | Disponible | Voir la pièce |
| 8 | L66151807 | Regulateur | Disponible | Voir la pièce |
| 9 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151843 | Kit joints | Disponible | Voir la pièce |

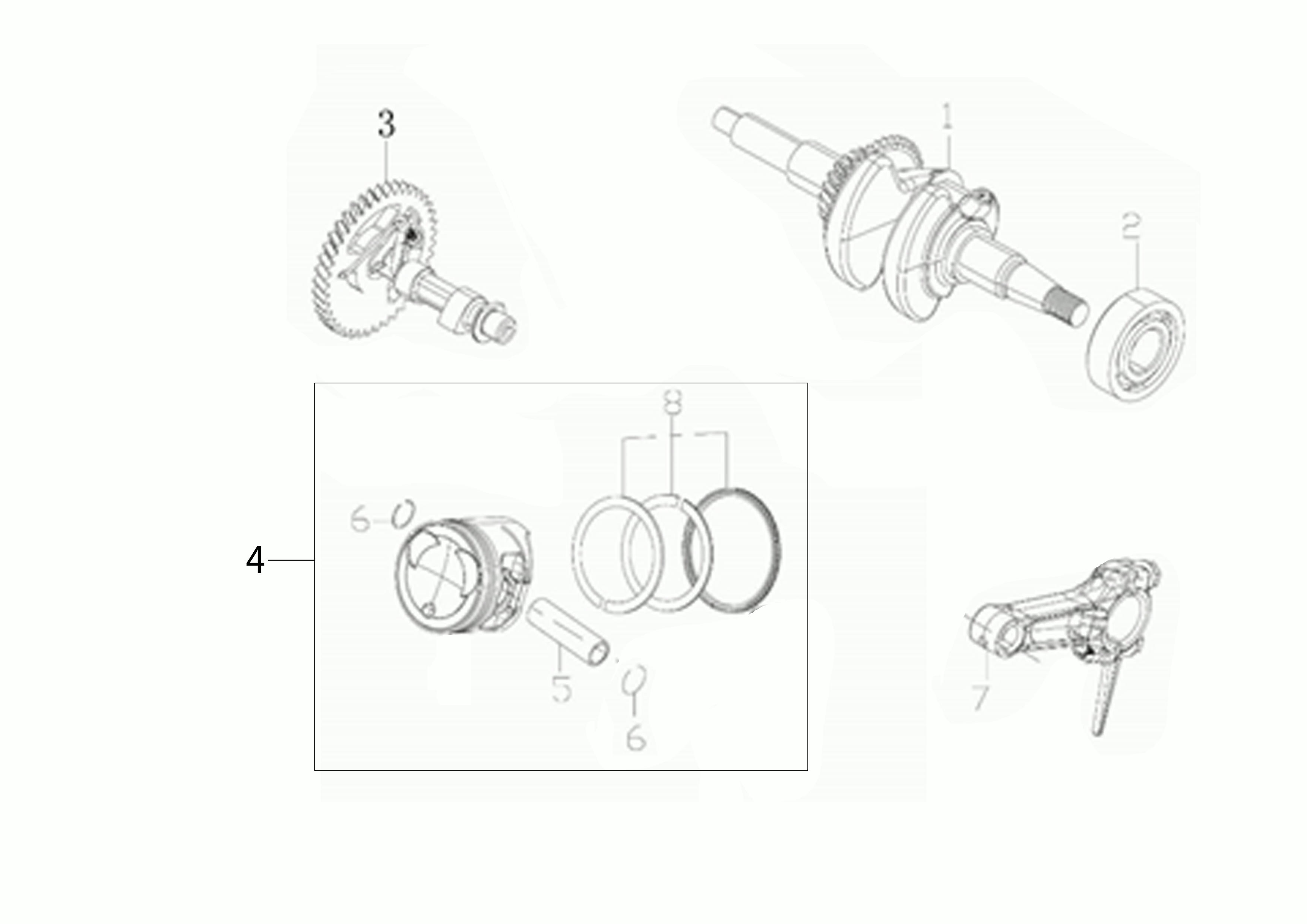

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151808 | Vilebrequin | Disponible | Voir la pièce |
| 2 | L66151806 | Roulement | Disponible | Voir la pièce |
| 3 | L66151809 | Arbre à cames | Disponible | Voir la pièce |
| 4 | L66151845 | Piston complet | Disponible | Voir la pièce |
| 5 | L66151810 | Axe piston | Disponible | Voir la pièce |
| 6 | L66151811 | Bague | Disponible | Voir la pièce |
| 6 | L66151811 | Bague | Disponible | Voir la pièce |
| 7 | L66151812 | Bielle | Disponible | Voir la pièce |
| 8 | L66151813 | Kit segments | Disponible | Voir la pièce |

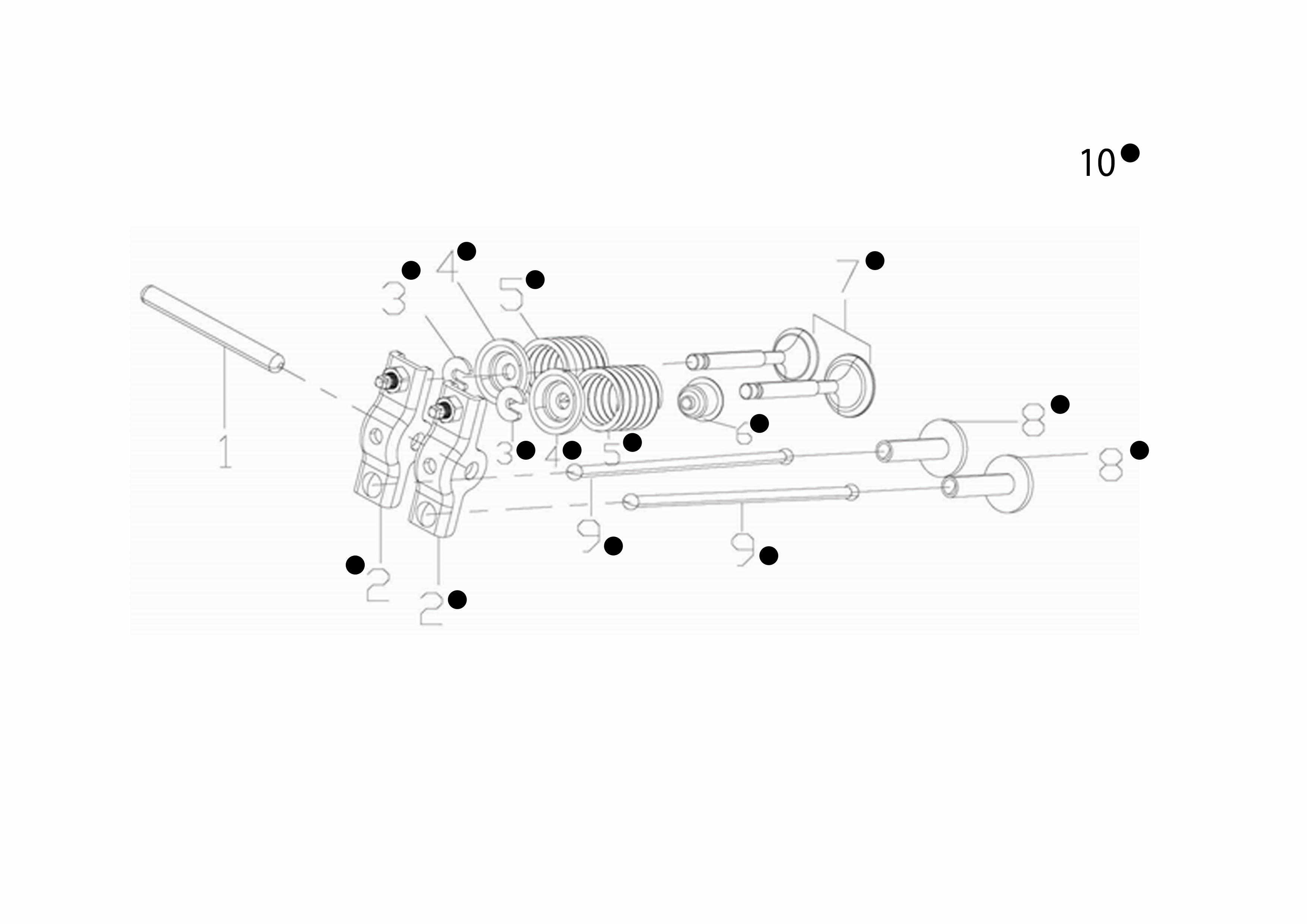

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151814 | Tuyau | Disponible | Voir la pièce |
| 2 | L66151815 | Soupape | Disponible | Voir la pièce |
| 2 | L66151815 | Soupape | Disponible | Voir la pièce |
| 3 | L66151816 | Bague | Disponible | Voir la pièce |
| 3 | L66151816 | Bague | Disponible | Voir la pièce |
| 4 | L66151817 | Guide | Disponible | Voir la pièce |
| 4 | L66151817 | Guide | Disponible | Voir la pièce |
| 5 | L66151818 | Ressort | Disponible | Voir la pièce |
| 5 | L66151818 | Ressort | Disponible | Voir la pièce |
| 6 | L66151819 | Bague | Disponible | Voir la pièce |
| 7 | L66151820 | Kit soupape | Disponible | Voir la pièce |
| 8 | L66151547 | Guide | Disponible | Voir la pièce |
| 8 | L66151547 | Guide | Disponible | Voir la pièce |
| 9 | L66151821 | Tige | Disponible | Voir la pièce |
| 9 | L66151821 | Tige | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |
| 10 | L66151844 | Tête cylindre | Disponible | Voir la pièce |

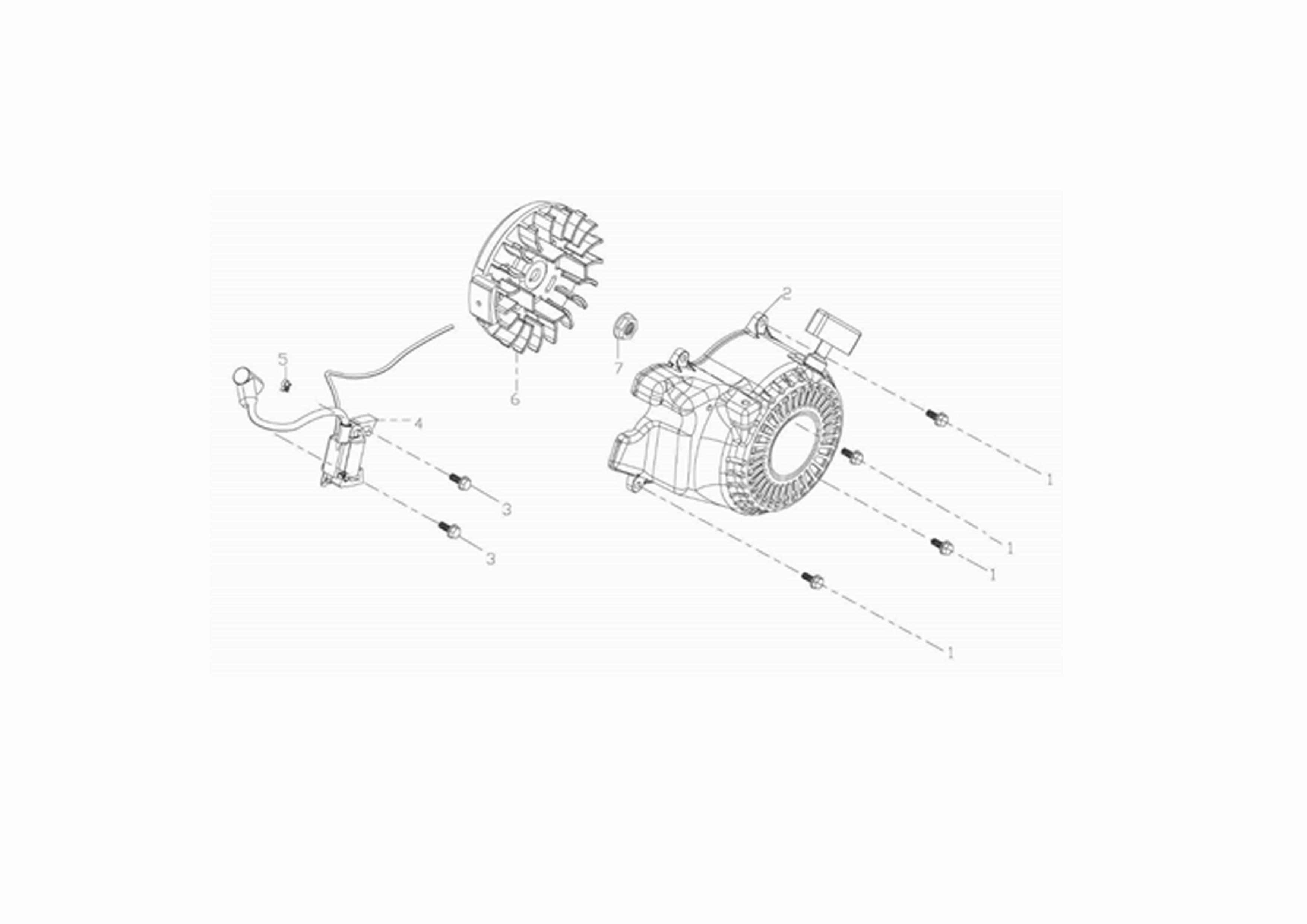

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151822 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66151823 | Vis | Disponible | Voir la pièce |
| 3 | L66151823 | Vis | Disponible | Voir la pièce |
| 4 | L66151824 | Bobine | Disponible | Voir la pièce |
| 5 | L66150566 | Clip | Disponible | Voir la pièce |
| 6 | L66151825 | Volant | Disponible | Voir la pièce |
| 7 | L66151826 | Ecrou | Disponible | Voir la pièce |

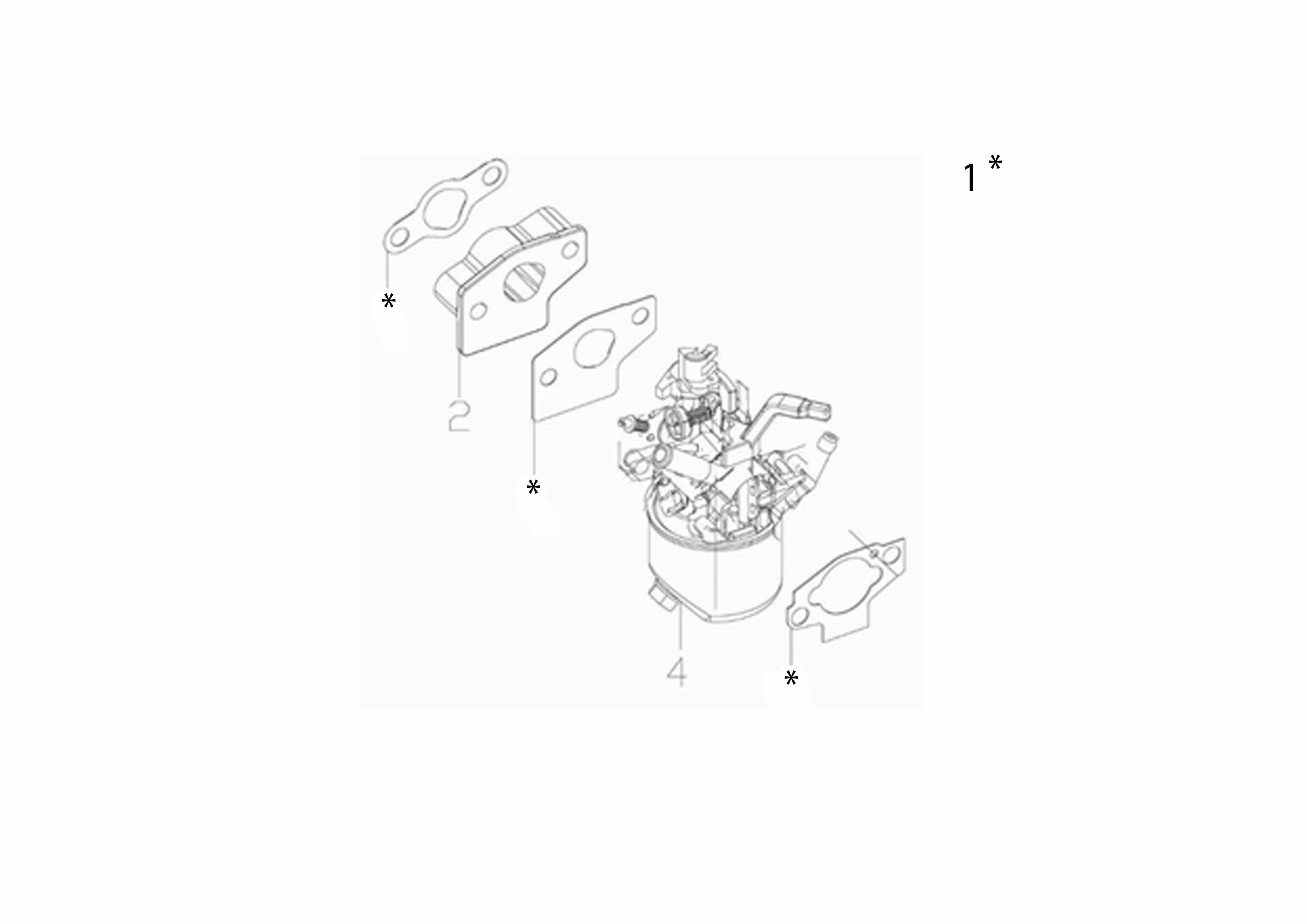

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 1 | L66151843 | Kit joints | Disponible | Voir la pièce |
| 2 | L66151827 | Bride termique | Disponible | Voir la pièce |
| 4 | L66151828A | Carburateur | Non reliée |

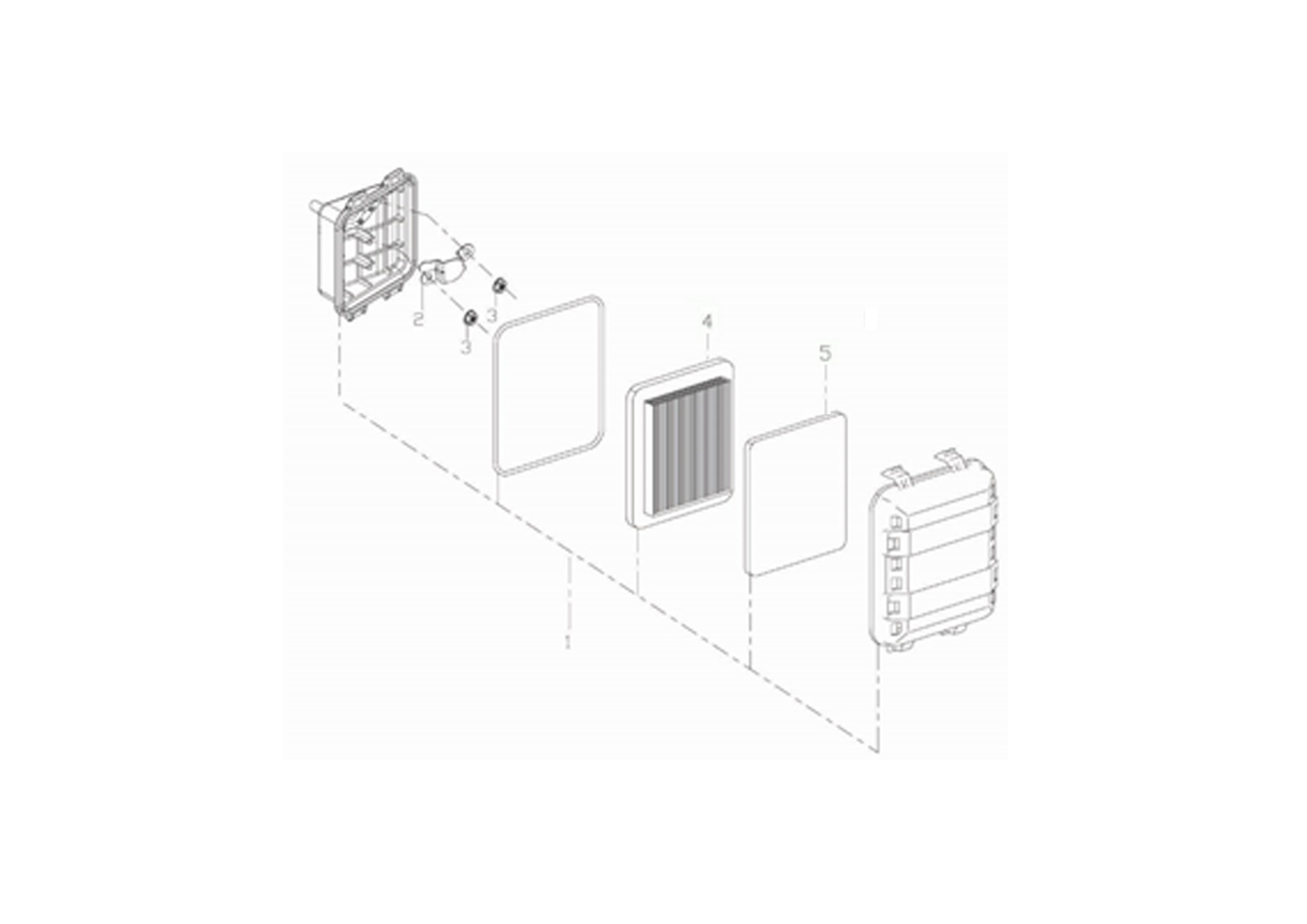

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151829 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66151830 | Couvercle | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66151960 | Filtre aire | Disponible | Voir la pièce |
| 5 | L66151961 | Filtre aire | Disponible | Voir la pièce |

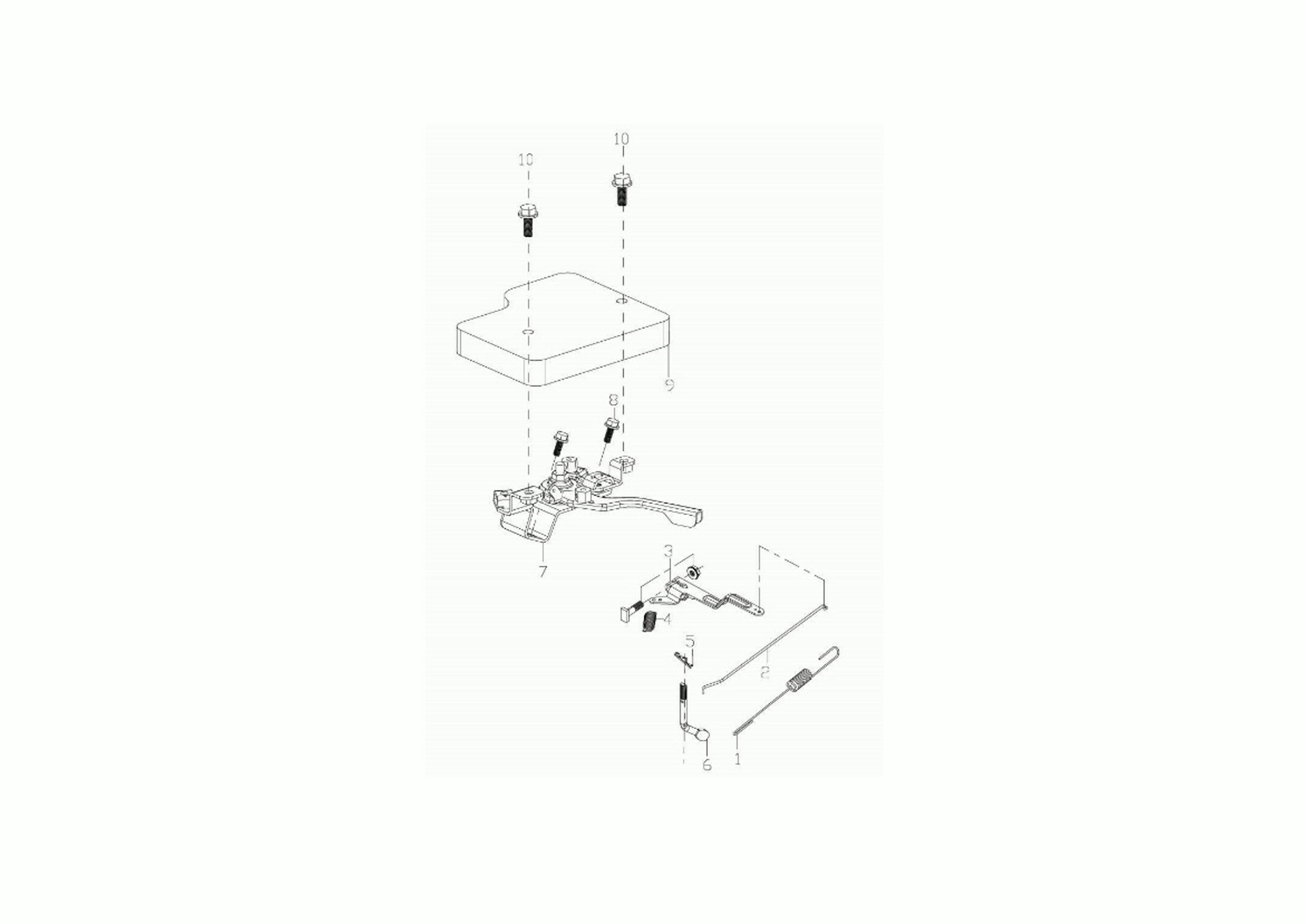

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151831 | Ressort | Disponible | Voir la pièce |
| 2 | L66151832 | Tige | Disponible | Voir la pièce |
| 3 | L66151833 | Bras | Disponible | Voir la pièce |
| 4 | L66151834 | Ressort | Disponible | Voir la pièce |
| 5 | L66150353 | Goupille | Disponible | Voir la pièce |
| 6 | L66151835 | Tuyau | Disponible | Voir la pièce |
| 7 | L66151836 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | L66151526 | Vis | Disponible | Voir la pièce |
| 9 | L66151837 | Plaquette | Disponible | Voir la pièce |
| 10 | L66151838 | Vis | Disponible | Voir la pièce |
| 10 | L66151838 | Vis | Disponible | Voir la pièce |

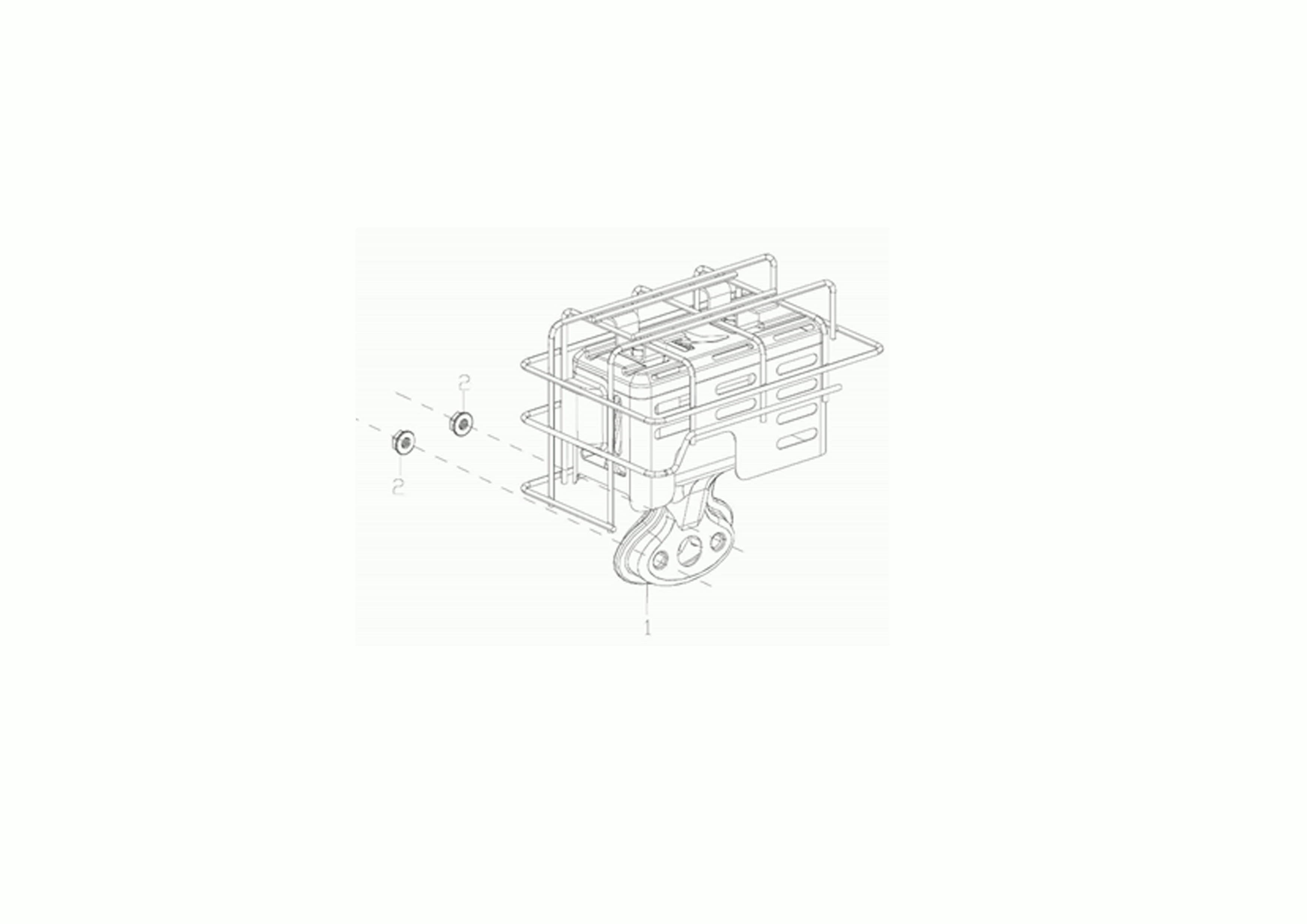

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151839 | Pot | Disponible | Voir la pièce |
| 2 | L66151840 | Ecrou | Disponible | Voir la pièce |
| 2 | L66151840 | Ecrou | Disponible | Voir la pièce |

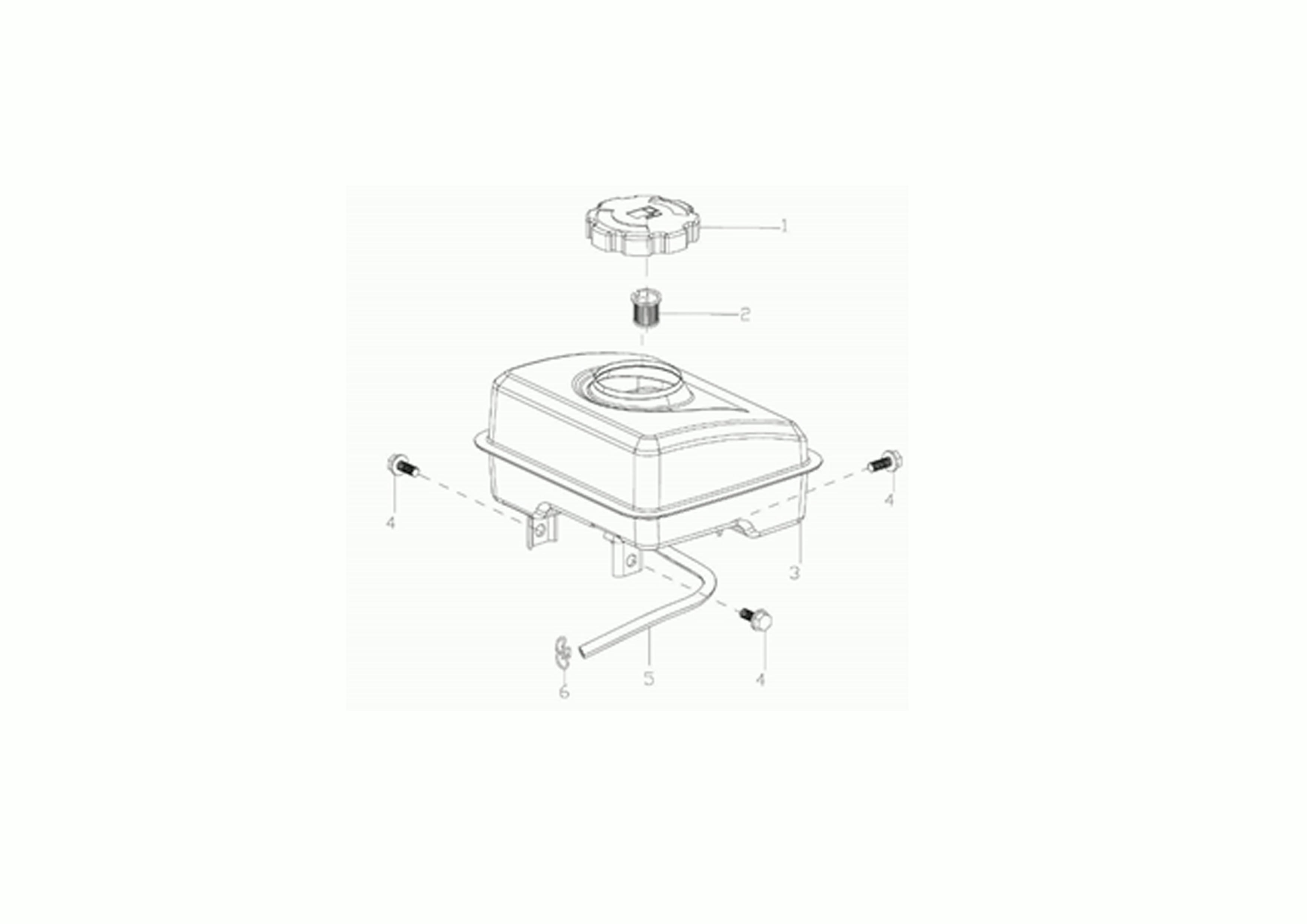

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 2 | L66150841 | Filtre Carburant | Disponible | Voir la pièce |
| 3 | L66151841 | Reservoir | Disponible | Voir la pièce |
| 4 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150393 | Vis | Disponible | Voir la pièce |
| 5 | L66151842 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150328 | Bande | Disponible | Voir la pièce |

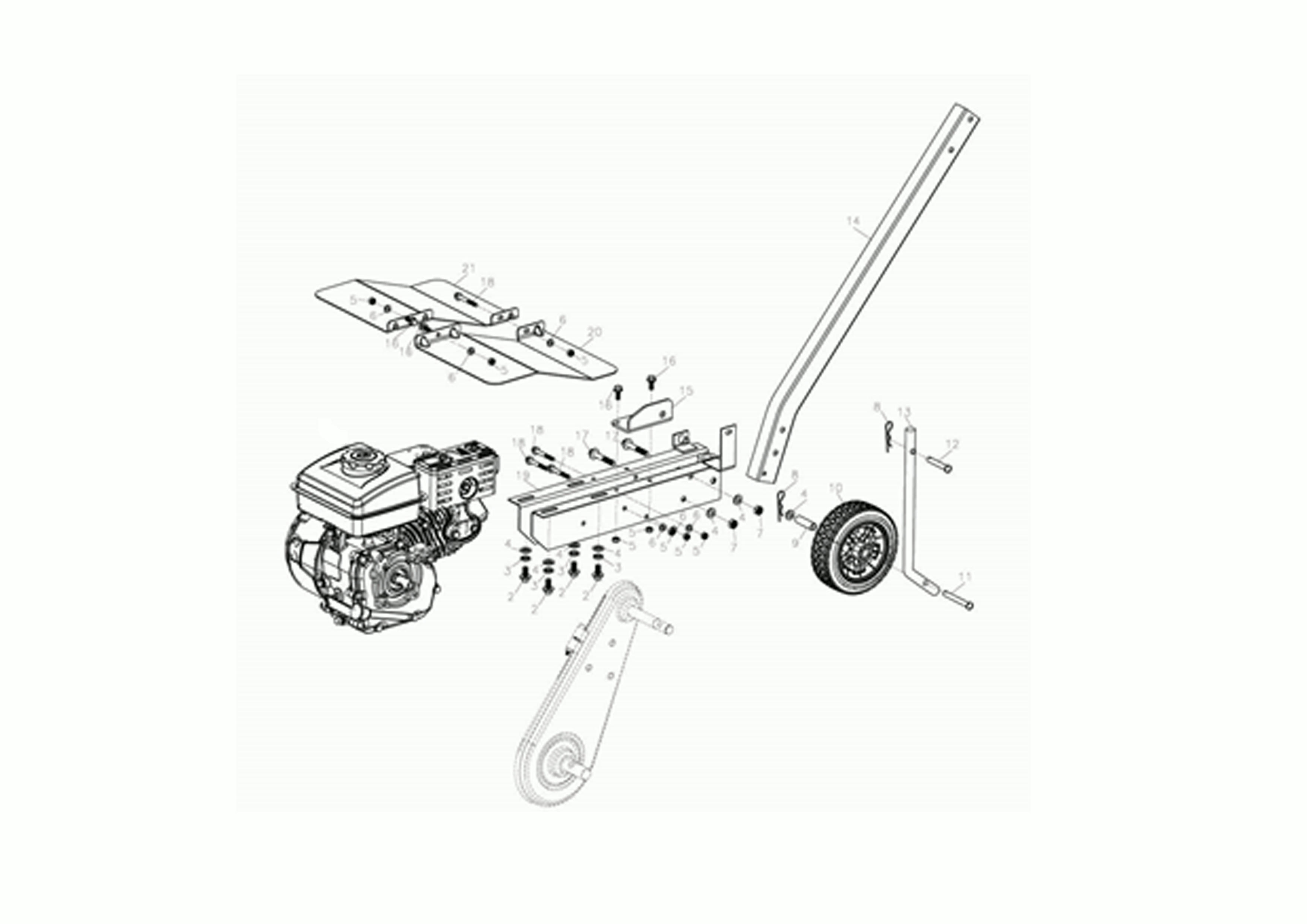

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66150924 | Boulon | Disponible | Voir la pièce |
| 2 | L66150924 | Boulon | Disponible | Voir la pièce |
| 2 | L66150924 | Boulon | Disponible | Voir la pièce |
| 2 | L66150924 | Boulon | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150902 | Pivot | Disponible | Voir la pièce |
| 8 | L66150902 | Pivot | Disponible | Voir la pièce |
| 9 | L66151912 | Bague | Disponible | Voir la pièce |
| 10 | L66151913 | Roue | Disponible | Voir la pièce |
| 11 | L66151914 | Pivot | Disponible | Voir la pièce |
| 12 | L66151119 | Pivot | Disponible | Voir la pièce |
| 13 | L66151915 | Ergot | Disponible | Voir la pièce |
| 14 | L66151916 | Planton | Disponible | Voir la pièce |
| 15 | L66151917 | Plaque de fixation | Disponible | Voir la pièce |
| 16 | L66150251 | Vis | Disponible | Voir la pièce |
| 16 | L66150251 | Vis | Disponible | Voir la pièce |
| 16 | L66150251 | Vis | Disponible | Voir la pièce |
| 16 | L66150251 | Vis | Disponible | Voir la pièce |
| 17 | L66150047 | Vis | Disponible | Voir la pièce |
| 17 | L66150047 | Vis | Disponible | Voir la pièce |
| 18 | L66151918 | Vis | Disponible | Voir la pièce |
| 18 | L66151918 | Vis | Disponible | Voir la pièce |
| 18 | L66151918 | Vis | Disponible | Voir la pièce |
| 18 | L66151918 | Vis | Disponible | Voir la pièce |
| 19 | L66151919 | Support du moteur | Disponible | Voir la pièce |
| 20 | L66151920 | Protection gauche | Disponible | Voir la pièce |
| 21 | L66151921 | Protection droite | Disponible | Voir la pièce |

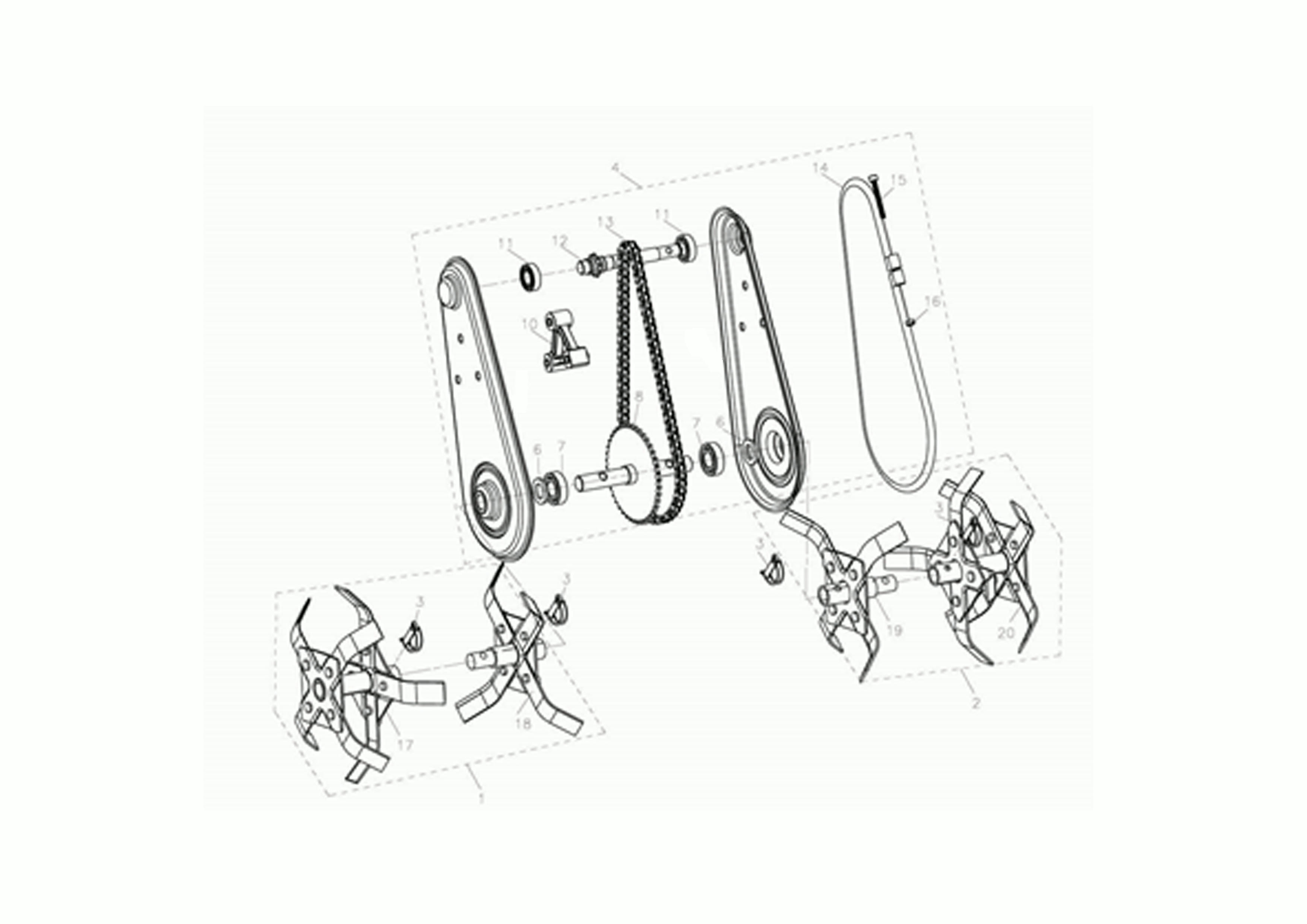

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151922 | Fraise dx | Disponible | Voir la pièce |
| 2 | L66151923 | Fraise sx | Disponible | Voir la pièce |
| 3 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | L66150883 | Clip | Disponible | Voir la pièce |
| 4 | L66151924 | Jeu transmission | Disponible | Voir la pièce |
| 6 | L66151925 | Joint d | Disponible | Voir la pièce |
| 6 | L66151925 | Joint d | Disponible | Voir la pièce |
| 7 | L66151926 | Roulement | Disponible | Voir la pièce |
| 7 | L66151926 | Roulement | Disponible | Voir la pièce |
| 8 | L66151927 | Arbre | Disponible | Voir la pièce |
| 10 | L66151928 | Support | Disponible | Voir la pièce |
| 11 | L66151929 | Roulement | Disponible | Voir la pièce |
| 11 | L66151929 | Roulement | Disponible | Voir la pièce |
| 12 | L66151930 | Arbre (pignon) | Disponible | Voir la pièce |
| 13 | L66151931 | Chaine | Disponible | Voir la pièce |
| 14 | L66151932 | Bande | Disponible | Voir la pièce |
| 15 | L66151933 | Vis | Disponible | Voir la pièce |
| 16 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 17 | L66151934 | Kit couteaux | Disponible | Voir la pièce |
| 18 | L66151935 | Kit couteaux | Disponible | Voir la pièce |
| 19 | L66151936 | Kit couteaux | Disponible | Voir la pièce |
| 20 | L66151937 | Kit couteaux | Disponible | Voir la pièce |

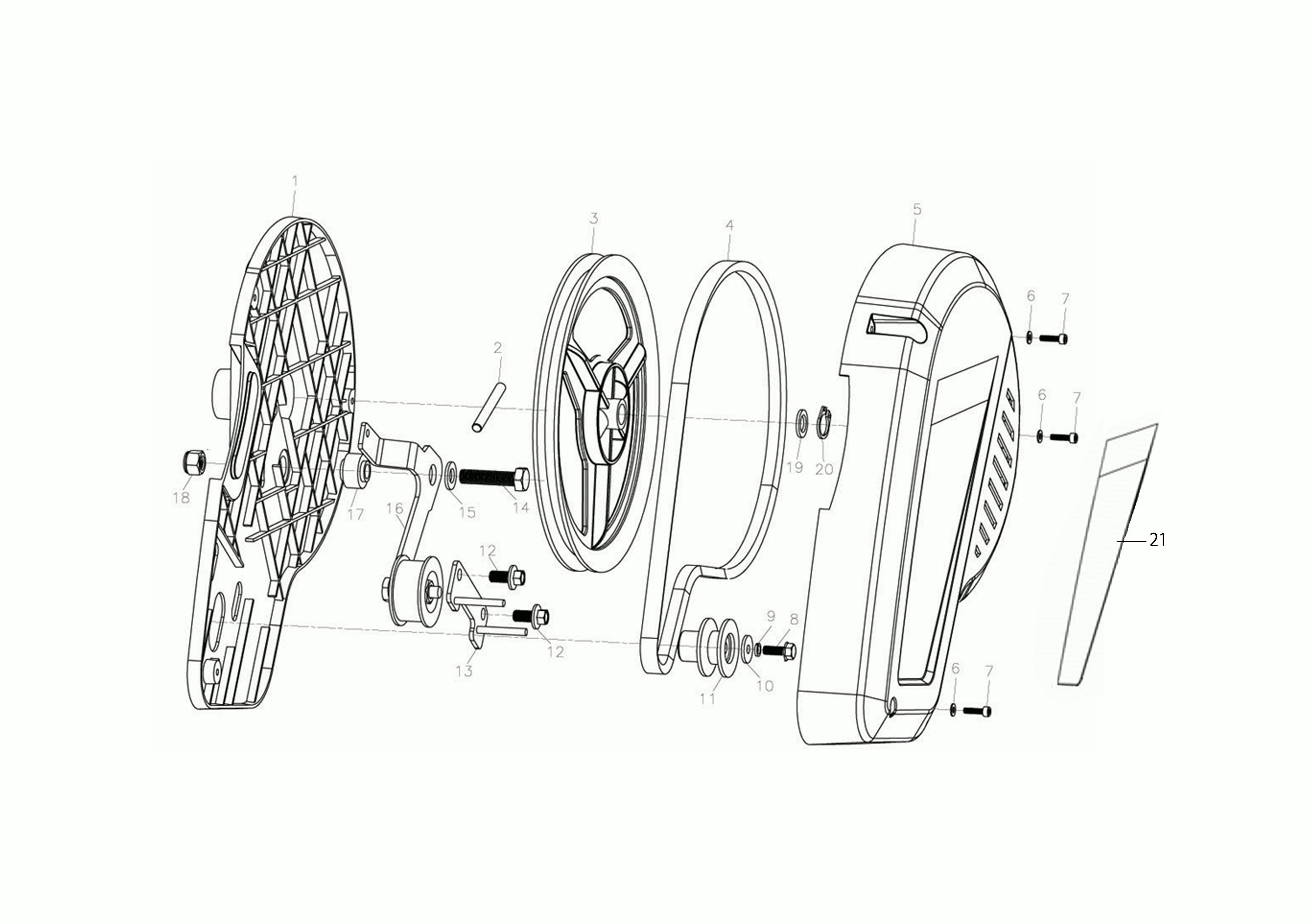

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151938 | Plaque de fixation | Disponible | Voir la pièce |
| 2 | L66151939 | Pivot | Disponible | Voir la pièce |
| 3 | L66151940 | Poulie | Disponible | Voir la pièce |
| 4 | L66151941 | Courroie | Disponible | Voir la pièce |
| 5 | L66151952 | Capot | Disponible | Voir la pièce |
| 6 | L66151768 | Rondelle | Disponible | Voir la pièce |
| 6 | L66151768 | Rondelle | Disponible | Voir la pièce |
| 6 | L66151768 | Rondelle | Disponible | Voir la pièce |
| 7 | L66151942 | Vis | Disponible | Voir la pièce |
| 7 | L66151942 | Vis | Disponible | Voir la pièce |
| 7 | L66151942 | Vis | Disponible | Voir la pièce |
| 8 | L66150456 | Vis | Disponible | Voir la pièce |
| 9 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 11 | L66151943 | Poulie | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 12 | L66150924 | Boulon | Disponible | Voir la pièce |
| 13 | L66151944 | Plaquette | Disponible | Voir la pièce |
| 14 | L66151725 | Vis | Disponible | Voir la pièce |
| 15 | L66151267 | Rondelle | Disponible | Voir la pièce |
| 16 | L66151945 | Tendeur courroie | Disponible | Voir la pièce |
| 17 | L66151946 | Bague | Disponible | Voir la pièce |
| 18 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 19 | L66151947 | Rondelle | Disponible | Voir la pièce |
| 20 | L66151948 | Circlip | Disponible | Voir la pièce |
| 21 | L66151953 | Etiquette | Disponible | Voir la pièce |

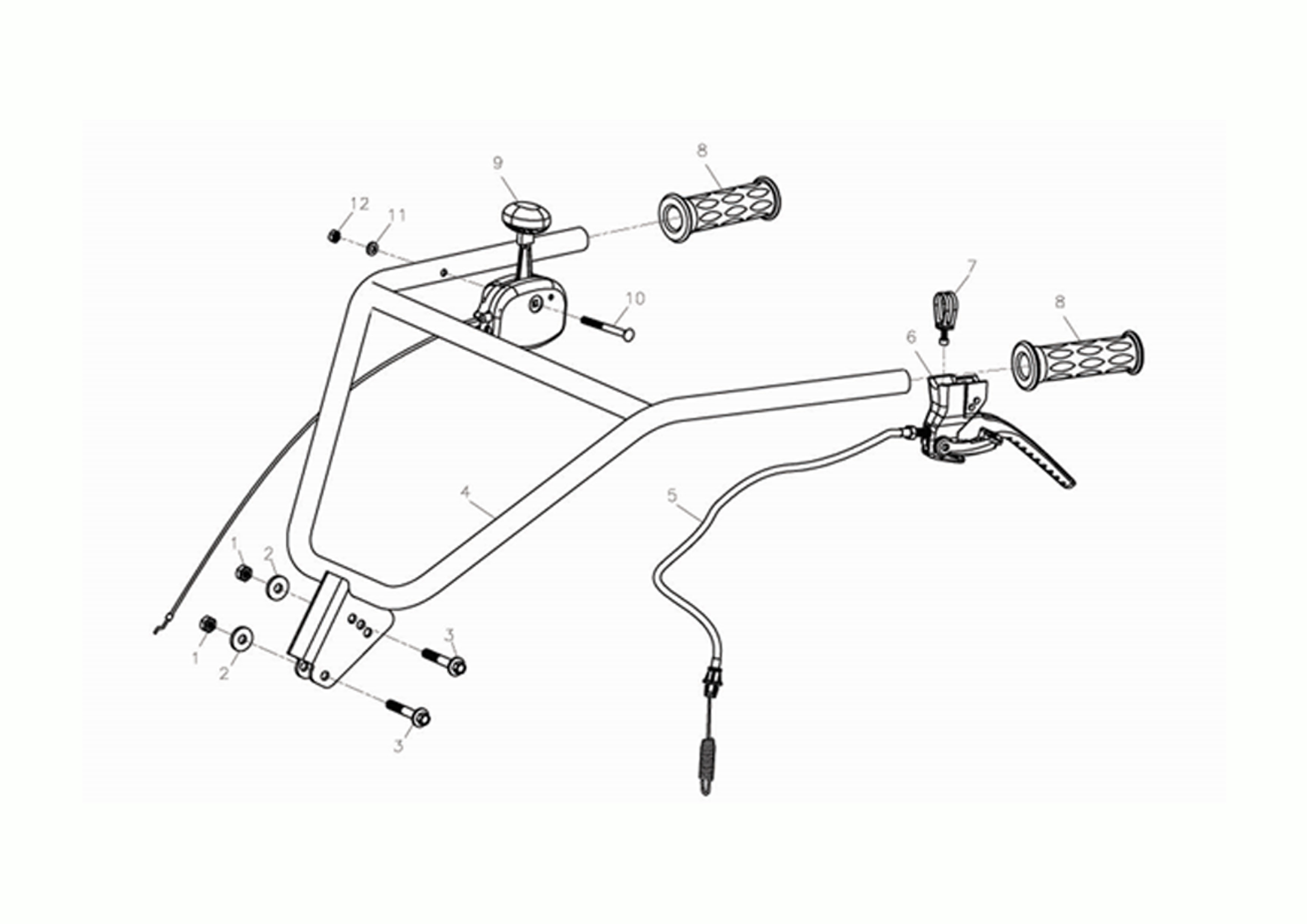

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 1 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150047 | Vis | Disponible | Voir la pièce |
| 3 | L66150047 | Vis | Disponible | Voir la pièce |
| 4 | L66151949 | Guidon | Disponible | Voir la pièce |
| 5 | L66151950 | Câble d | Disponible | Voir la pièce |
| 6 | L66151951 | Levier | Disponible | Voir la pièce |
| 7 | L66151984 | Bande | Disponible | Voir la pièce |
| 8 | L66150951 | Poignée | Disponible | Voir la pièce |
| 8 | L66150951 | Poignée | Disponible | Voir la pièce |
| 9 | L66151653A | Cable accellerateur | Non reliée | |
| 10 | L66151275 | Boulon | Disponible | Voir la pièce |
| 11 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 12 | L66150885 | Ecrou | Disponible | Voir la pièce |
