Vue Éclatée GSH 40 (Euro 1)
Retrouvez les pièces détachées, références et repères disponibles pour GSH 40 (Euro 1).

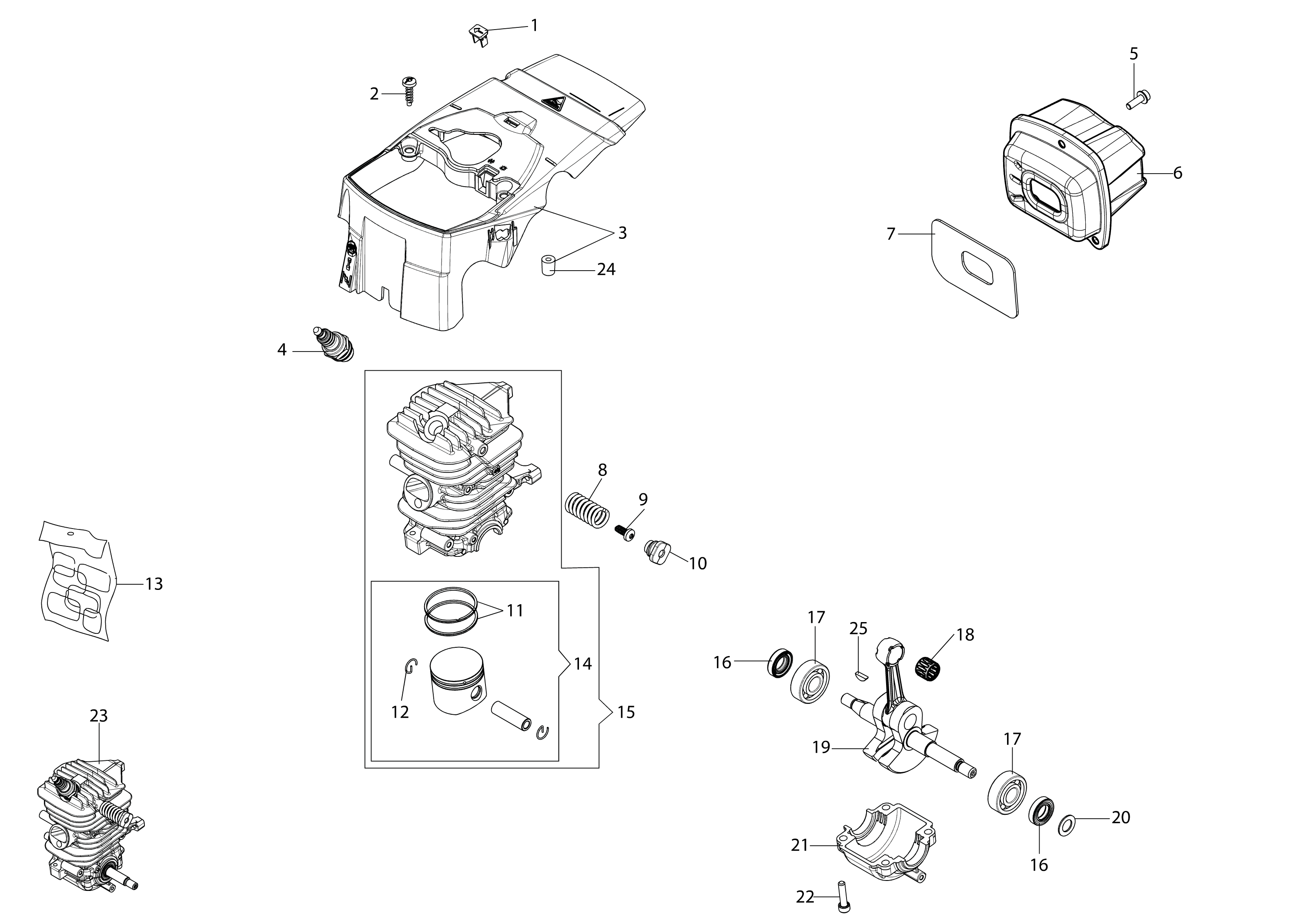

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50170032R | Deflecteur (été/hiver) | Disponible | Voir la pièce |
| 2 | 3960115R | Vis | Disponible | Voir la pièce |
| 3 | 50330084 | Capot moteur | Disponible | Voir la pièce |
| 4 | 3055104R | Bougie | Disponible | Voir la pièce |
| 5 | 3860117R | Vis | Disponible | Voir la pièce |
| 6 | 50170027R | Pot | Disponible | Voir la pièce |
| 7 | 50170031R | Joint | Disponible | Voir la pièce |
| 8 | 50050047AR | Ressort | Non reliée | |
| 9 | 3960073R | Vis | Disponible | Voir la pièce |
| 10 | 50170034R | Support | Disponible | Voir la pièce |
| 11 | 61450014R | Segment | Disponible | Voir la pièce |
| 12 | 61450013R | Bague | Disponible | Voir la pièce |
| 13 | 50330086 | Kit etiquettes | Disponible | Voir la pièce |
| 14 | 61450187AR | Piston complet | Disponible | Voir la pièce |
| 15 | 50330085A | Cylindre complet | Non reliée | |
| 16 | 50272004R | Bague | Disponible | Voir la pièce |
| 16 | 50272004R | Bague | Disponible | Voir la pièce |
| 17 | 094000006R | Roulement | Disponible | Voir la pièce |
| 17 | 094000006R | Roulement | Disponible | Voir la pièce |
| 18 | 50110044R | Roulement | Disponible | Voir la pièce |
| 19 | 50330001AR | Vilebrequin | Disponible | Voir la pièce |
| 20 | 004400285R | Rondelle | Non reliée | |
| 21 | 50330016R | Couvercle | Disponible | Voir la pièce |
| 22 | 3801051R | Vis | Disponible | Voir la pièce |
| 23 | 50330088R | Short block | Disponible | Voir la pièce |
| 24 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 25 | 50310118R | Clavette | Disponible | Voir la pièce |

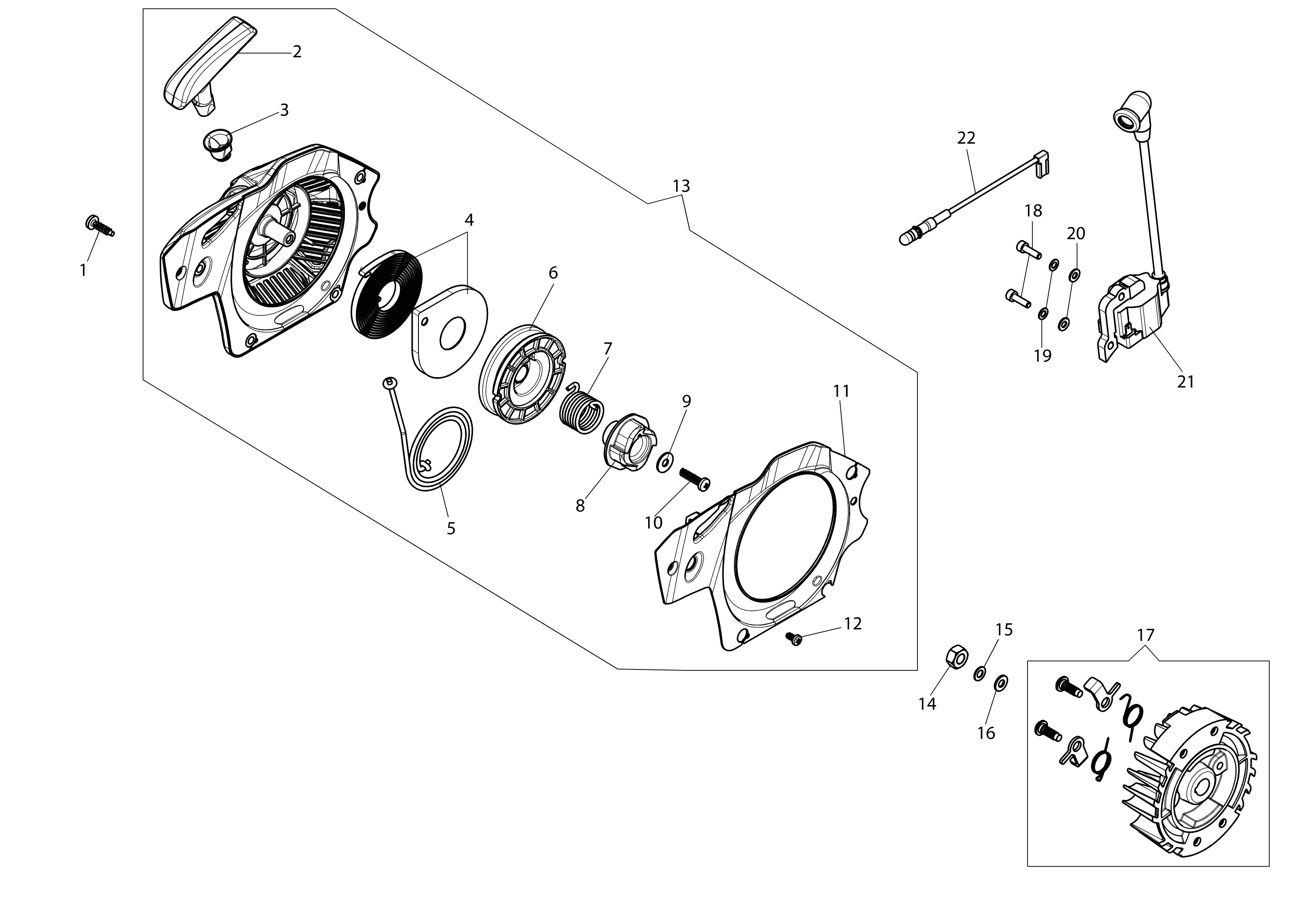

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 2 | 50170017R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 094000038 | Bague | Disponible | Voir la pièce |
| 4 | 50310260 | Kit ressor | Disponible | Voir la pièce |
| 5 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 6 | 50310302AR | Poulie | Disponible | Voir la pièce |
| 7 | 50270231R | Ressort | Disponible | Voir la pièce |
| 8 | 50310301R | Couronne | Disponible | Voir la pièce |
| 9 | 094600054R | Rondelle | Non reliée | |
| 10 | 3960164R | Vis | Disponible | Voir la pièce |
| 11 | 50330069AR | Flasque | Disponible | Voir la pièce |
| 12 | 3960167R | Vis | Disponible | Voir la pièce |
| 13 | 50332015R | Demarrage complet | Disponible | Voir la pièce |
| 14 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 15 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 17 | 50330115AR | Volant | Disponible | Voir la pièce |
| 18 | 3801087R | Vis | Disponible | Voir la pièce |
| 19 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 20 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 21 | 2501033R | Bobine | Non reliée | |
| 22 | 50330027R | Cable | Disponible | Voir la pièce |

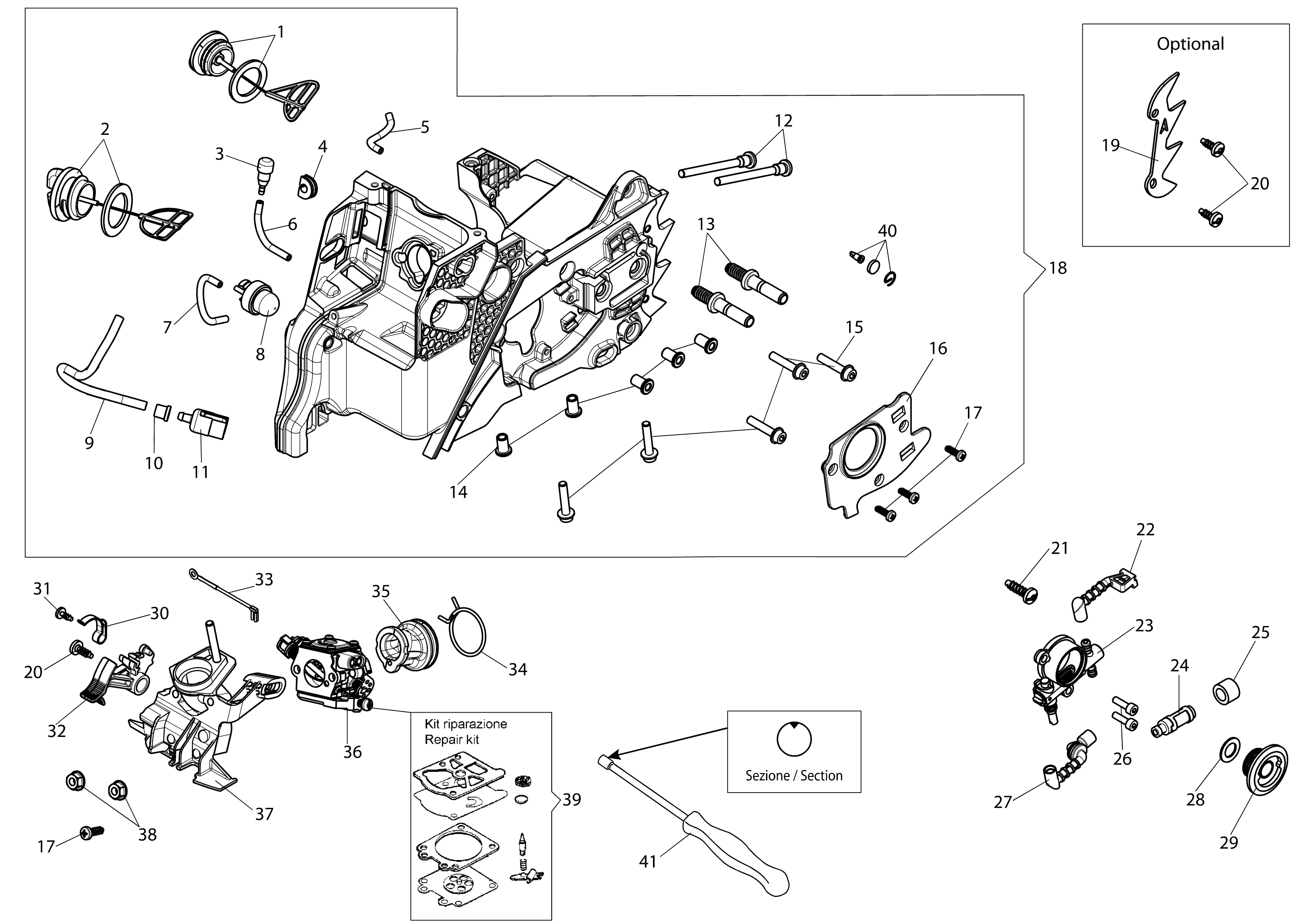

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310166AR | Bouchon huile | Disponible | Voir la pièce |
| 2 | 50310165AR | Bouchon | Disponible | Voir la pièce |
| 3 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 4 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 5 | 50240067R | Tuyau | Disponible | Voir la pièce |
| 6 | 61370552R | Tuyau | Disponible | Voir la pièce |
| 7 | 50170321R | Tuyau | Disponible | Voir la pièce |
| 8 | 2318817R | Air purge | Non reliée | |
| 9 | 3073015AR | Tuyau | Disponible | Voir la pièce |
| 10 | 61110162BR | Bague | Disponible | Voir la pièce |
| 11 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 12 | 50070067A | Entretoise | Disponible | Voir la pièce |
| 13 | 50050052R | Goujon | Non reliée | |
| 14 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 15 | 3860099R | Vis | Disponible | Voir la pièce |
| 16 | 50330048AR | Couvercle pompe à huile | Disponible | Voir la pièce |
| 17 | 3960161R | Vis | Disponible | Voir la pièce |
| 17 | 3960161R | Vis | Disponible | Voir la pièce |
| 18 | 50332038R | Carter moteur compl. | Non reliée | |
| 19 | 50310142R | Griffe | Disponible | Voir la pièce |
| 20 | 3960070AR | Vis | Disponible | Voir la pièce |
| 20 | 3960070AR | Vis | Disponible | Voir la pièce |
| 21 | 3960099R | Vis | Disponible | Voir la pièce |
| 22 | 50330064R | Tuyau | Disponible | Voir la pièce |
| 23 | 50330050R | Pompe huile | Disponible | Voir la pièce |
| 24 | 50310079R | Filtre huile | Disponible | Voir la pièce |
| 25 | 50310080R | Eponge | Disponible | Voir la pièce |
| 26 | 3801087R | Vis | Disponible | Voir la pièce |
| 27 | 50330063AR | Tuyau flexible | Disponible | Voir la pièce |
| 28 | 004400285R | Rondelle | Non reliée | |
| 29 | 50350004R | Vis sans fin | Disponible | Voir la pièce |
| 30 | 50240061R | Ressort | Disponible | Voir la pièce |
| 31 | 3960109AR | Vis | Disponible | Voir la pièce |
| 32 | 50240060BR | Levier | Non reliée | |
| 33 | 50330026R | Câble de masse | Disponible | Voir la pièce |
| 34 | 094600103R | Bande | Non reliée | |
| 35 | 50170010R | Collecteur | Disponible | Voir la pièce |
| 36 | 50240045R | Carburateur | Disponible | Voir la pièce |
| 37 | 50330040AR | Support filtre à air | Disponible | Voir la pièce |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | 2318340R | Kit réparation | Non reliée | |
| 40 | 50310375 | Kit soupape | Disponible | Voir la pièce |
| 41 | 3055130R | Tournevis spécial | Disponible | Voir la pièce |

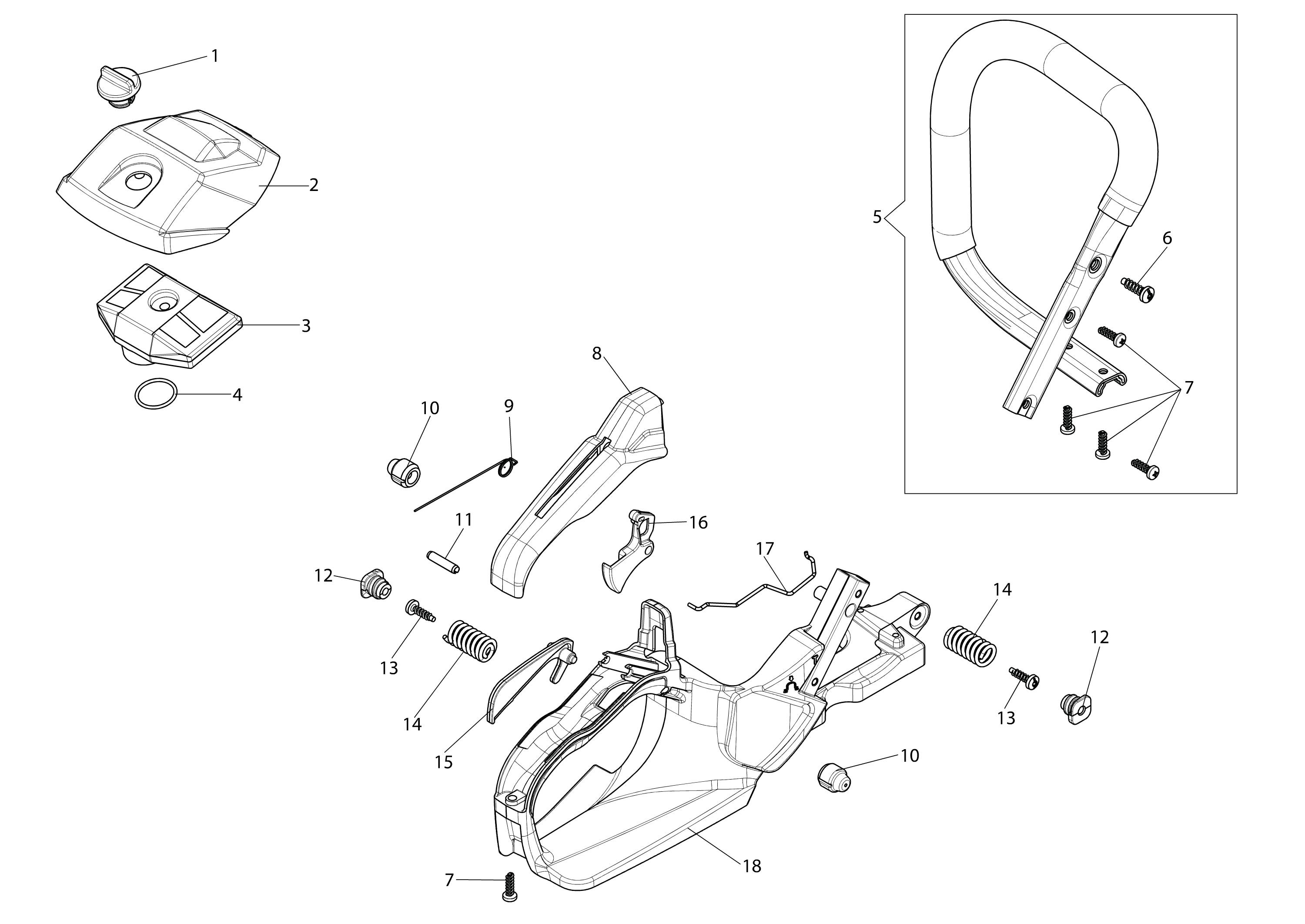

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310037AR | Pommeau | Disponible | Voir la pièce |
| 2 | 50330019R | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 50330082R | Filtre aire | Disponible | Voir la pièce |
| 4 | 50310155R | Joint | Disponible | Voir la pièce |
| 5 | 50332007BR | Poignee | Disponible | Voir la pièce |
| 6 | 3960099R | Vis | Disponible | Voir la pièce |
| 7 | 3960165R | Vis | Disponible | Voir la pièce |
| 7 | 3960165R | Vis | Disponible | Voir la pièce |
| 8 | 50330022BR | Couvercle | Disponible | Voir la pièce |
| 9 | 50310091R | Ressort | Disponible | Voir la pièce |
| 10 | 50010061R | Amortisseur | Non reliée | |
| 10 | 50010061R | Amortisseur | Non reliée | |
| 11 | 3022039R | Goupille élastique | Disponible | Voir la pièce |
| 12 | 50170034R | Support | Disponible | Voir la pièce |
| 12 | 50170034R | Support | Disponible | Voir la pièce |
| 13 | 3960115R | Vis | Disponible | Voir la pièce |
| 13 | 3960115R | Vis | Disponible | Voir la pièce |
| 14 | 50050047AR | Ressort | Non reliée | |
| 14 | 50050047AR | Ressort | Non reliée | |
| 15 | 50310090CR | Levier | Non reliée | |
| 16 | 50310092AR | Levier accelerateur | Disponible | Voir la pièce |
| 17 | 50330078R | Levier accelerateur | Disponible | Voir la pièce |
| 18 | 50330021BR | Poignee | Disponible | Voir la pièce |

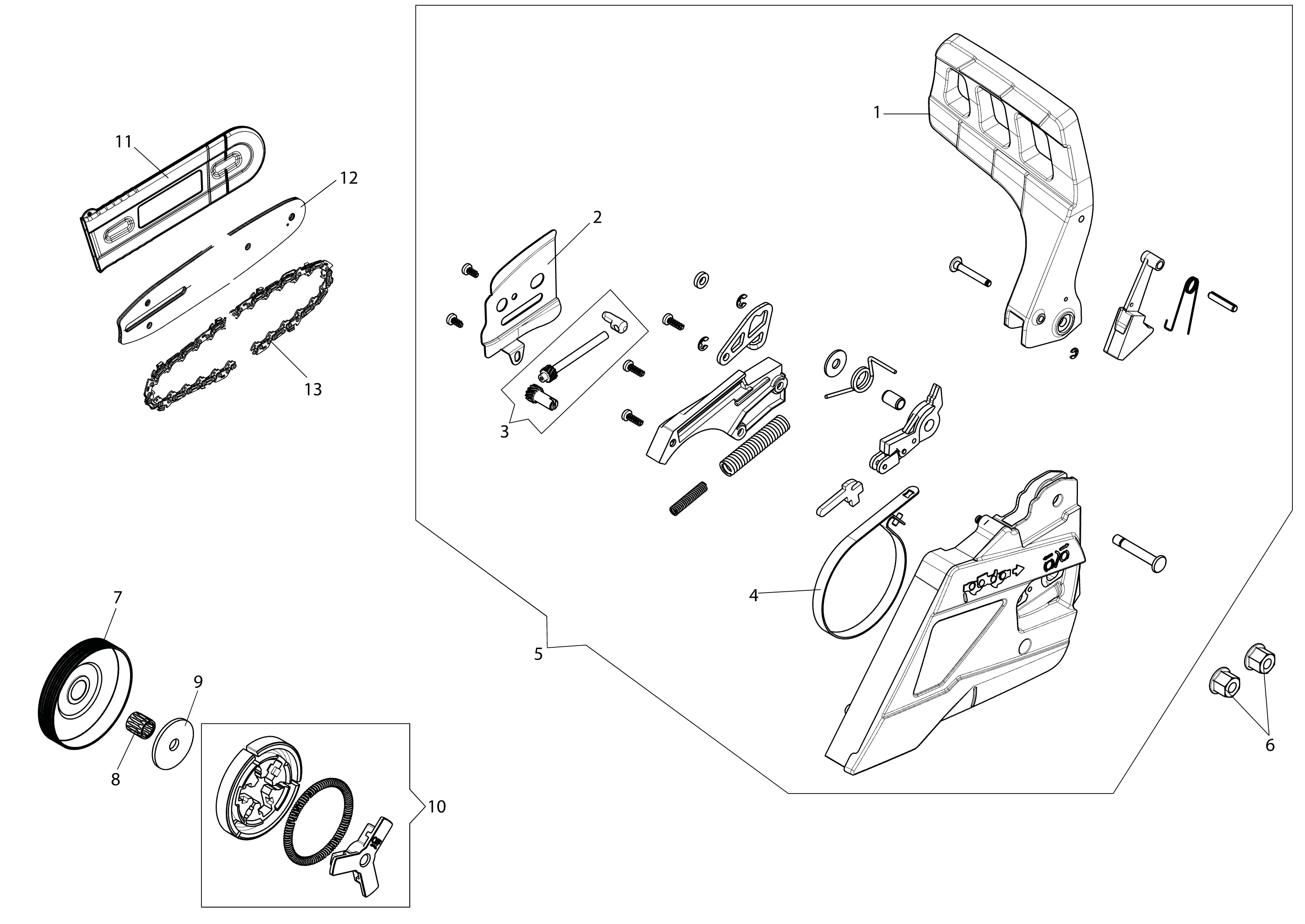

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50330017BR | Protection | Disponible | Voir la pièce |
| 2 | 50330024AR | Bride | Disponible | Voir la pièce |
| 3 | 50310263 | Kit vis tension | Non reliée | |
| 4 | 50310027R | Bande de frein | Disponible | Voir la pièce |
| 5 | 50332001R | Carter chaine complet | Non reliée | |
| 6 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 7 | 50330034AR | Cloche embrayage | Disponible | Voir la pièce |
| 8 | 50030372R | Cage a rouleaux | Non reliée | |
| 9 | 50330035R | Rondelle | Disponible | Voir la pièce |
| 10 | 50330130R | Embrayage | Disponible | Voir la pièce |
| 11 | 3063054R | Couvre-guide - 40 cm | Non reliée | |
| 12 | 50030190R | Guide 14 | Disponible | Voir la pièce |
| 12 | 50052012R | Guide 16 | Disponible | Voir la pièce |
| 13 | 30629016C | Chaine .3/8 | Disponible | Voir la pièce |
| 13 | 30629018C | Chaine .3/8 | Disponible | Voir la pièce |
