Vue Éclatée MH 165 R

Vue Éclatée MH 165 R

Retrouvez les pièces détachées, références et repères disponibles pour MH 165 R.

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 3402000501 Chassis Disponible Voir la pièce
2 0300010619 Vis Disponible Voir la pièce
3 0300210604 ECROU Disponible Voir la pièce
4 0302020102 Entretoise Disponible Voir la pièce
5 3402010501 Potence Disponible Voir la pièce
6 0300010837 VIS Non reliée
7 0300210805 ECROU Disponible Voir la pièce

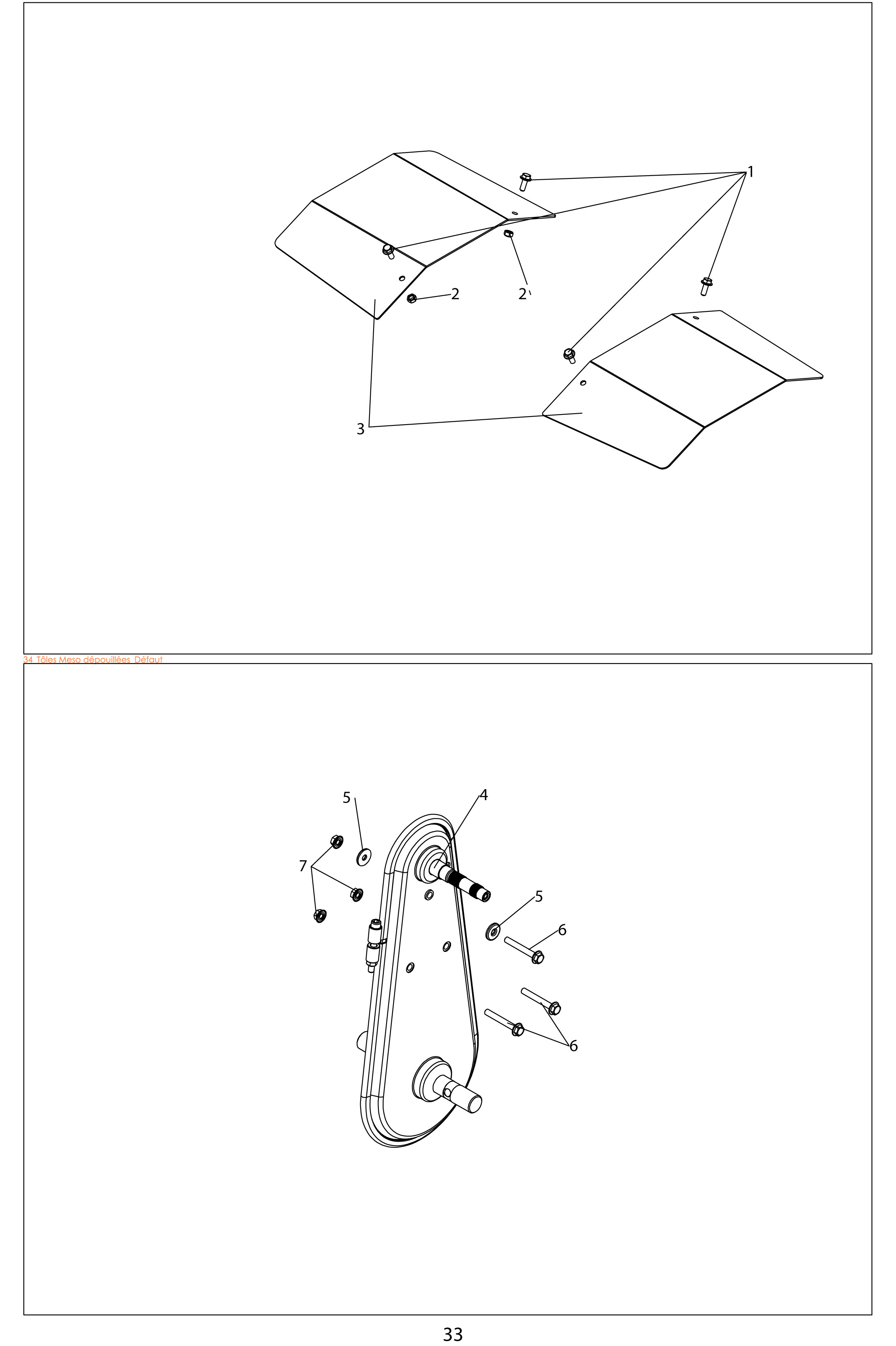

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010609 VIS Disponible Voir la pièce
2 0300210602 ECROU FREIN Non reliée
2 0300210602 ECROU FREIN Non reliée
3 3402022401 Tôle Disponible Voir la pièce
4 3401000002 Transmission Disponible Voir la pièce
5 0300410602 RONDELLE Disponible Voir la pièce
5 0300410602 RONDELLE Disponible Voir la pièce
6 0300010619 Vis Disponible Voir la pièce
6 0300010619 Vis Disponible Voir la pièce
7 0300260601 ECROU Disponible Voir la pièce
Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0341000124 Bouchon Non reliée
2 6002010306 Joue Disponible Voir la pièce
2 6002010306 Joue Disponible Voir la pièce
3 0306010006 Roulement Disponible Voir la pièce
3 0306010006 Roulement Disponible Voir la pièce
4 0341000030 Rondelle Disponible Voir la pièce
4 0341000030 Rondelle Disponible Voir la pièce
5 0306010007 Roulement Disponible Voir la pièce
5 0306010007 Roulement Disponible Voir la pièce
6 0306020010 Chaine Disponible Voir la pièce
7 0302010221 Arbre Disponible Voir la pièce
8 0341000002 Entretoise Non reliée
9 0306050009 Arbre Disponible Voir la pièce
10 0300020607 VIS Disponible Voir la pièce
11 0300210602 ECROU FREIN Non reliée
12 6002012405 Jonc Disponible Voir la pièce
13 0300210805 ECROU Disponible Voir la pièce
13 0300210805 ECROU Disponible Voir la pièce
14 0304000035 GUIDE COURROIE Non reliée
15 0300040801 VIS Non reliée
16 0306060003 Poulie moteur Non reliée
17 3401000001 Inverseur Disponible Voir la pièce
18 0300010844 Vis Disponible Voir la pièce
18 0300010844 Vis Disponible Voir la pièce
19 0306030053 Courroie Non reliée
20 0302010021 AXE DE FIXATION POULIE Disponible Voir la pièce
21 0341000007 POULIE Disponible Voir la pièce

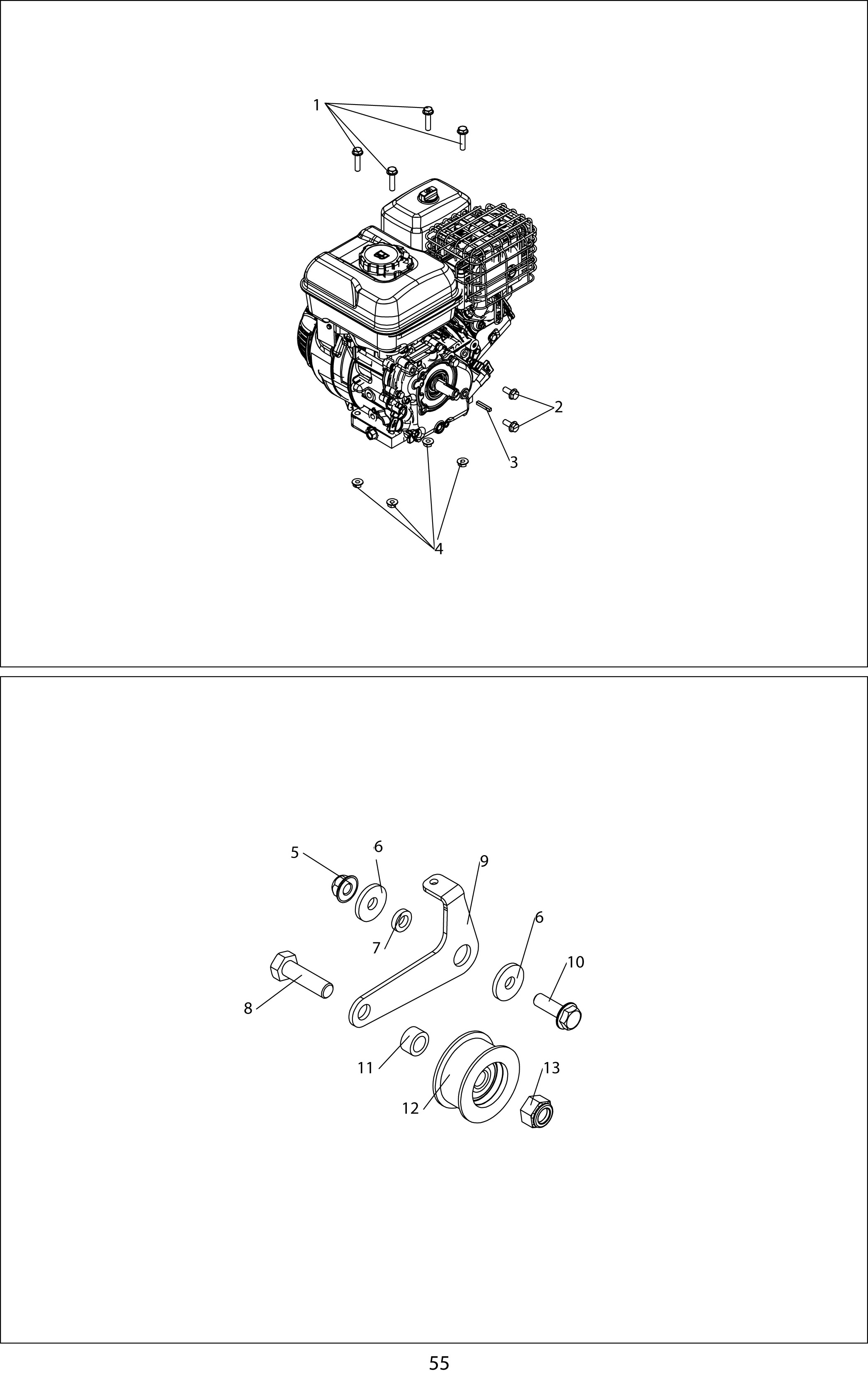

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010815 VIS Non reliée
2 0300010816 VIS Non reliée
3 0301040010 Clavette Non reliée
4 0300260801 ECROU Disponible Voir la pièce
5 0300210805 ECROU Disponible Voir la pièce
6 0300410802 Rondelle Disponible Voir la pièce
6 0300410802 Rondelle Disponible Voir la pièce
7 0302020104 Rondelle Disponible Voir la pièce
8 0300011003 VIS Disponible Voir la pièce
9 3402000204 Tendeur Non reliée
10 0300010838 VIS H Disponible Voir la pièce
11 0302020235 ENTRETOISE Disponible Voir la pièce
12 0341000003 POULIE Non reliée
13 0300211001 ECROU FREIN Disponible Voir la pièce

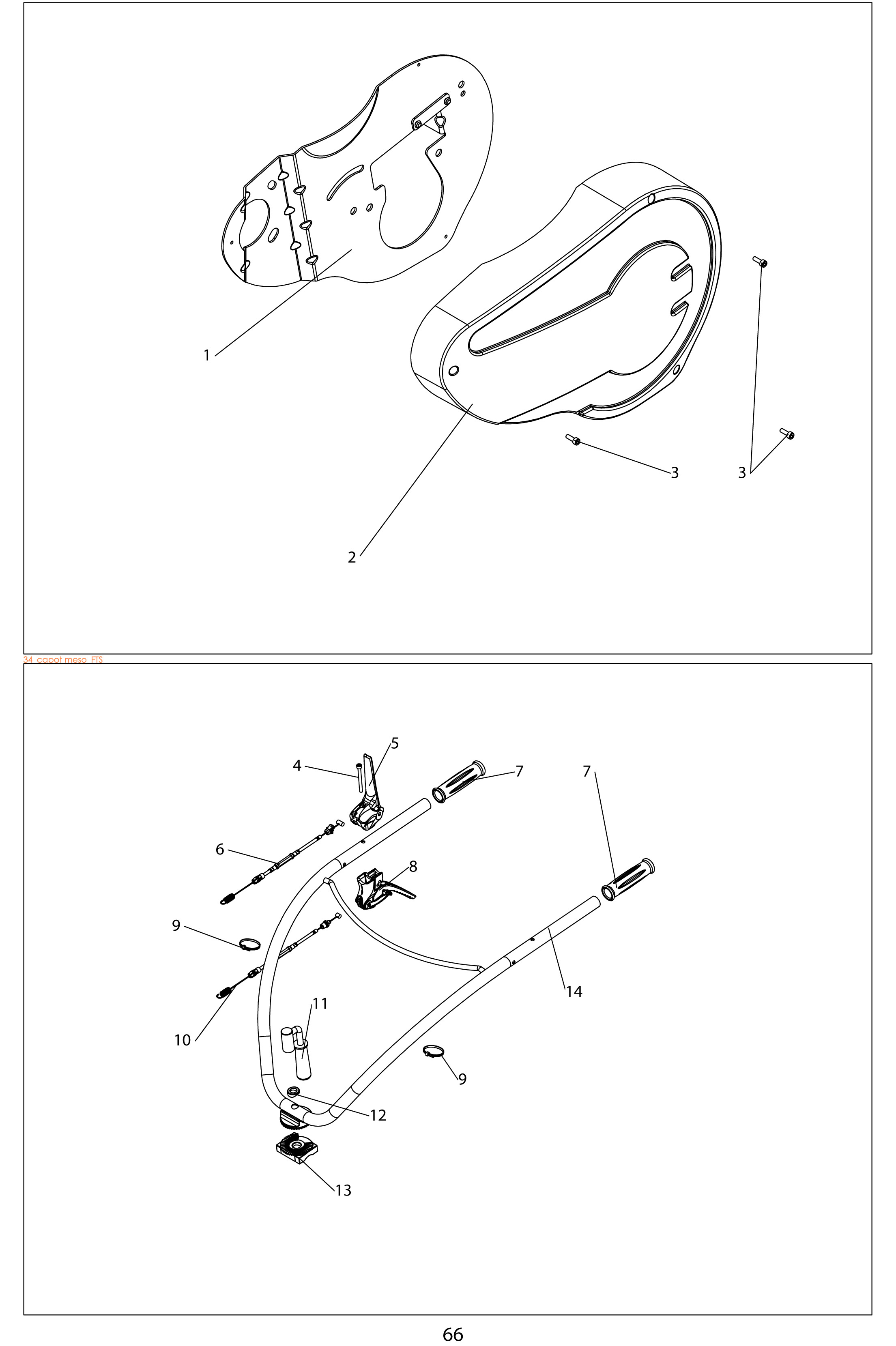

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 342000206 Plaque Non reliée
2 0340060092 Capot courroie Disponible Voir la pièce
2 0503090033 Autocollant Disponible Voir la pièce
3 0300020402 Vis Disponible Voir la pièce
3 0300020402 Vis Disponible Voir la pièce
4 0300020616 VIS Disponible Voir la pièce
5 0307010078 MANETTE FREIN Non reliée
6 0308010024 Câble frein Disponible Voir la pièce
7 0341000036 POIGNEE Non reliée
7 0341000036 POIGNEE Non reliée
8 0307010030 LEVIER EMBRAYAGE Non reliée
9 0301060003 ATTACHE RILSAN Non reliée
9 0301060003 ATTACHE RILSAN Non reliée
10 0308020084 Câble Disponible Voir la pièce
11 0300801401 POIGNEE SERRAGE Disponible Voir la pièce
12 0302020037 Entretoise Disponible Voir la pièce
13 0303000007 Noix Non reliée
14 3002000531 Guidon Disponible Voir la pièce

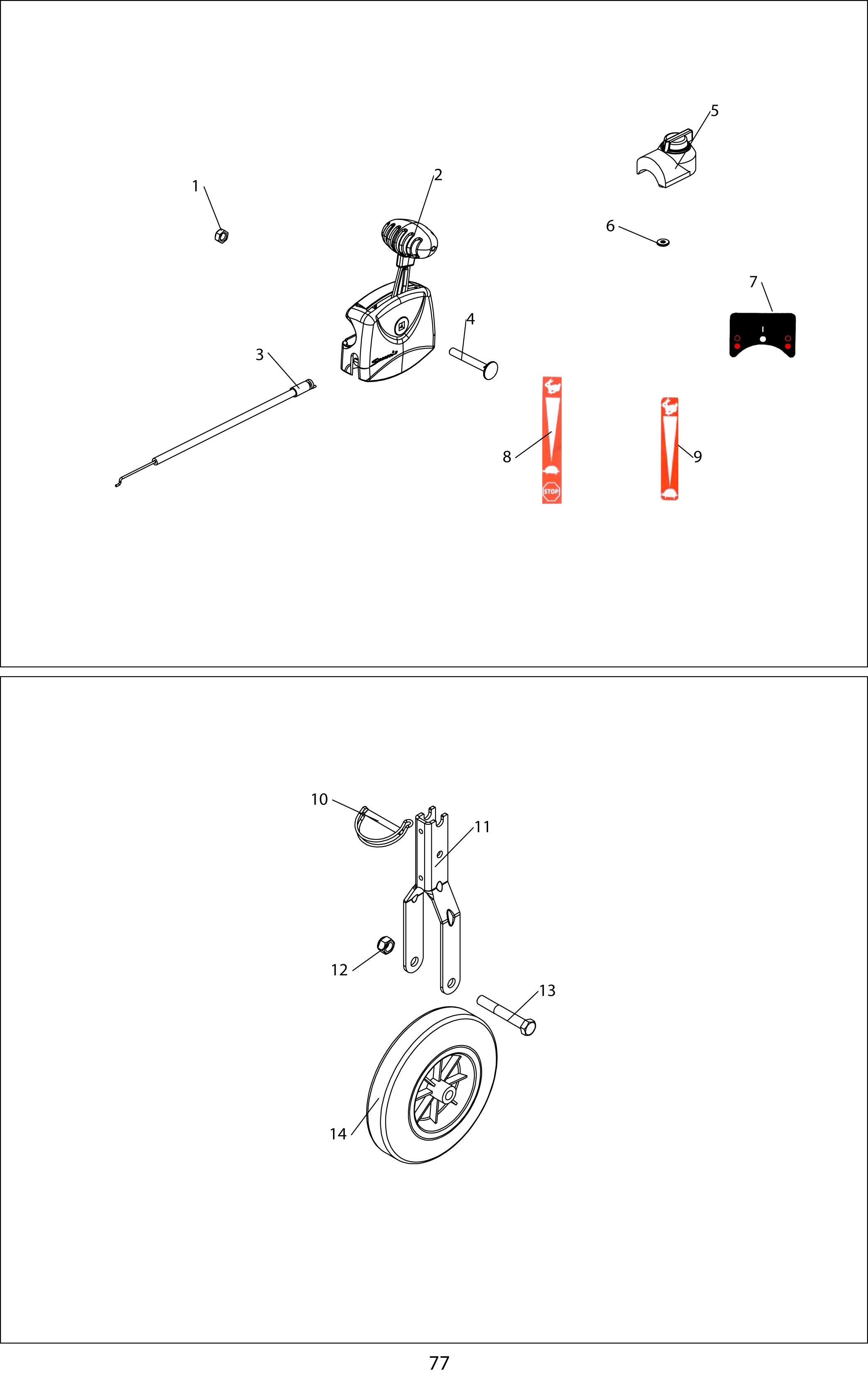

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300210602 ECROU FREIN Non reliée
2 0307020023 MANETTE DE GAZ Non reliée
3 0308040050 CABLE DE GAZ Non reliée
3 0308040052 CABLE DE GAZ Disponible Voir la pièce
4 0300080610 VIS Disponible Voir la pièce
5 0330062001 INTERUPTEUR Non reliée
6 0300400301 RONDELLE Disponible Voir la pièce
7 0503000031 AUTOCOLLANT MARCHE-ARRET Disponible Voir la pièce
8 0503000045 AUTOCOLLANT GAZ ARRET MOTEUR Disponible Voir la pièce
9 0503000043 ETIQUETTE DE GAZ Disponible Voir la pièce
10 0301010019 Goupille Non reliée
11 3402000305 Support de roue Non reliée
12 0300211201 ECROU Non reliée
13 0300011206 VIS Disponible Voir la pièce
14 0309000013 ROUE Disponible Voir la pièce

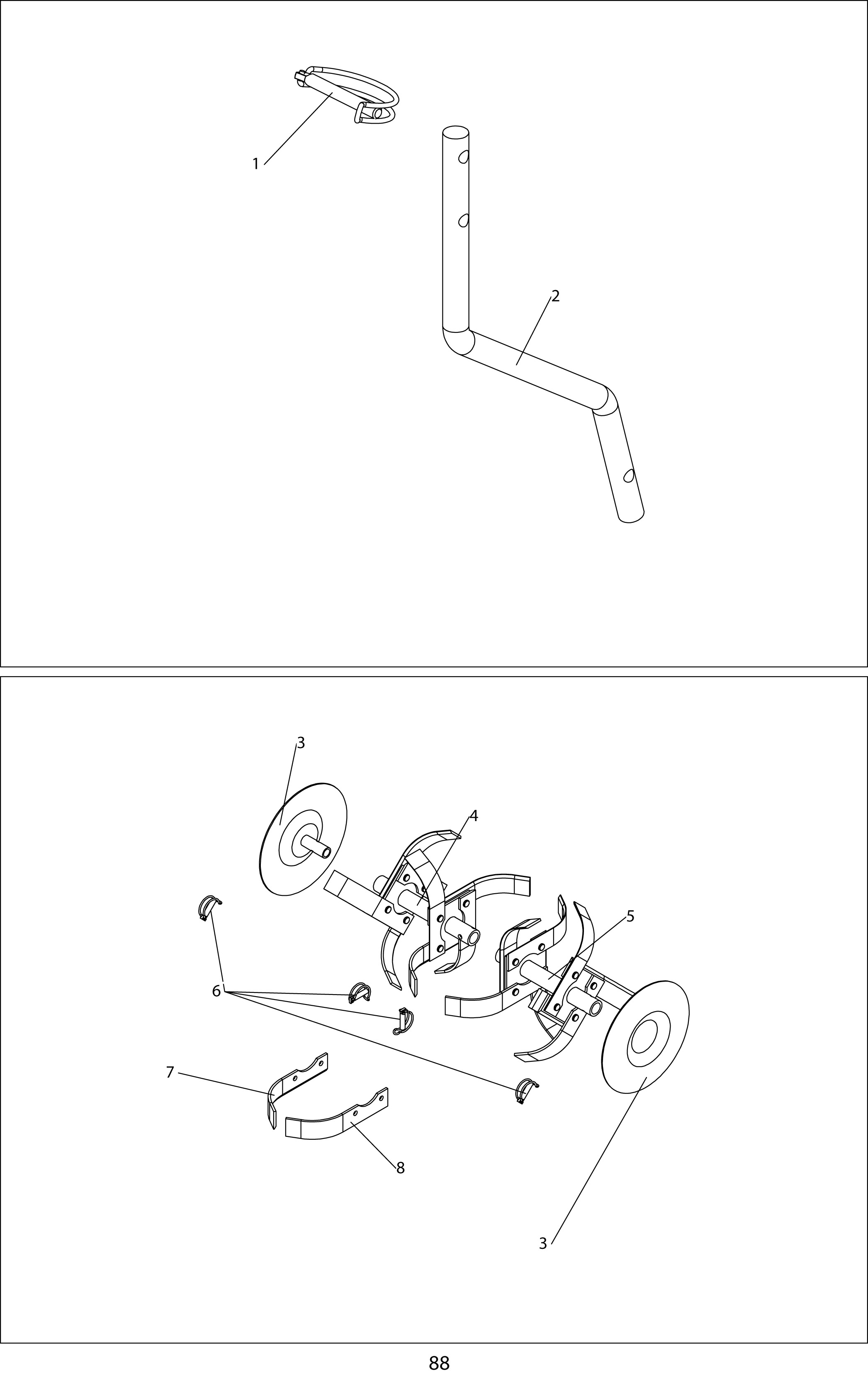

Vue éclatée MH 165 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0301010019 Goupille Non reliée
2 3402000207 Béquille Disponible Voir la pièce
3 3402000302 Disque protège plante Non reliée
3 3402000302 Disque protège plante Non reliée
4 0320010034 Etoile double droite Disponible Voir la pièce
5 0320010035 Etoile double gauche Disponible Voir la pièce
6 0301010003 GOUPILLE Disponible Voir la pièce
7 0320070009 Couteau gauche Disponible Voir la pièce
8 0320070008 Couteau droit Disponible Voir la pièce
