Vue Éclatée MISTRAL 72/12,5 K H (3in1) (K1250) EURO 5
Retrouvez les pièces détachées, références et repères disponibles pour MISTRAL 72/12,5 K H (3in1) (K1250) EURO 5.

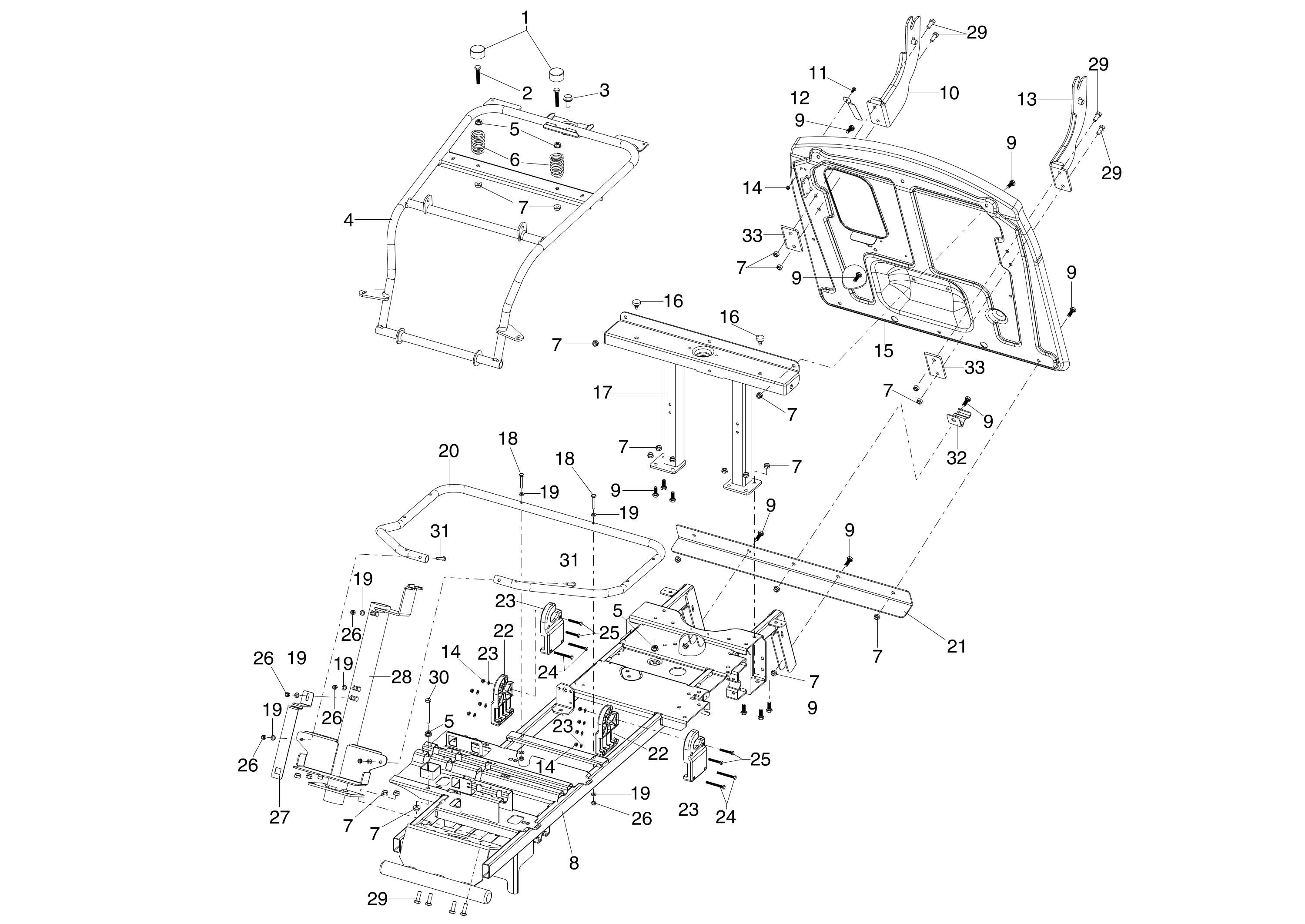

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130362R | Bouchon | Disponible | Voir la pièce |
| 2 | 3906068R | Vis | Disponible | Voir la pièce |
| 3 | 3933041R | Vis | Disponible | Voir la pièce |
| 4 | 68130321R | Support siege | Disponible | Voir la pièce |
| 5 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 5 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 5 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 6 | 68130361R | Ressort | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 68130274AR | Châssis | Disponible | Voir la pièce |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 9 | 3933034AR | Pivot | Non reliée | |
| 10 | 68130290R | Etrier droite | Disponible | Voir la pièce |
| 11 | 3906019R | Vis | Disponible | Voir la pièce |
| 12 | 68130298R | Clavette | Disponible | Voir la pièce |
| 13 | 68130423R | Etrier gauche | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 68130363R | Panneau | Disponible | Voir la pièce |
| 16 | 68130133R | Amortisseur | Disponible | Voir la pièce |
| 16 | 68130133R | Amortisseur | Disponible | Voir la pièce |
| 17 | 68130275R | Support | Disponible | Voir la pièce |
| 18 | 3806048R | Vis | Disponible | Voir la pièce |
| 18 | 3806048R | Vis | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 20 | 68130304R | Support marchepied | Disponible | Voir la pièce |
| 21 | 68130276R | Supporte panneau | Disponible | Voir la pièce |
| 22 | 68130132R | Coussinet | Disponible | Voir la pièce |
| 22 | 68130132R | Coussinet | Disponible | Voir la pièce |
| 23 | 68130131R | Coussinet | Disponible | Voir la pièce |
| 23 | 68130131R | Coussinet | Disponible | Voir la pièce |
| 23 | 68130131R | Coussinet | Disponible | Voir la pièce |
| 23 | 68130131R | Coussinet | Disponible | Voir la pièce |
| 24 | 3906028R | Vis | Disponible | Voir la pièce |
| 24 | 3906028R | Vis | Disponible | Voir la pièce |
| 25 | 018500135R | Vis | Disponible | Voir la pièce |
| 25 | 018500135R | Vis | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 27 | 68130236R | Bande | Disponible | Voir la pièce |
| 28 | 68130008R | Planton | Disponible | Voir la pièce |
| 29 | 3806067R | Vis | Disponible | Voir la pièce |
| 29 | 3806067R | Vis | Disponible | Voir la pièce |
| 29 | 3806067R | Vis | Disponible | Voir la pièce |
| 29 | 3806067R | Vis | Disponible | Voir la pièce |
| 30 | 3906069R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 31 | 3906045R | Vis | Disponible | Voir la pièce |
| 32 | 68130547R | Crochet | Disponible | Voir la pièce |
| 33 | 68130585R | Plaquette | Disponible | Voir la pièce |
| 33 | 68130585R | Plaquette | Disponible | Voir la pièce |

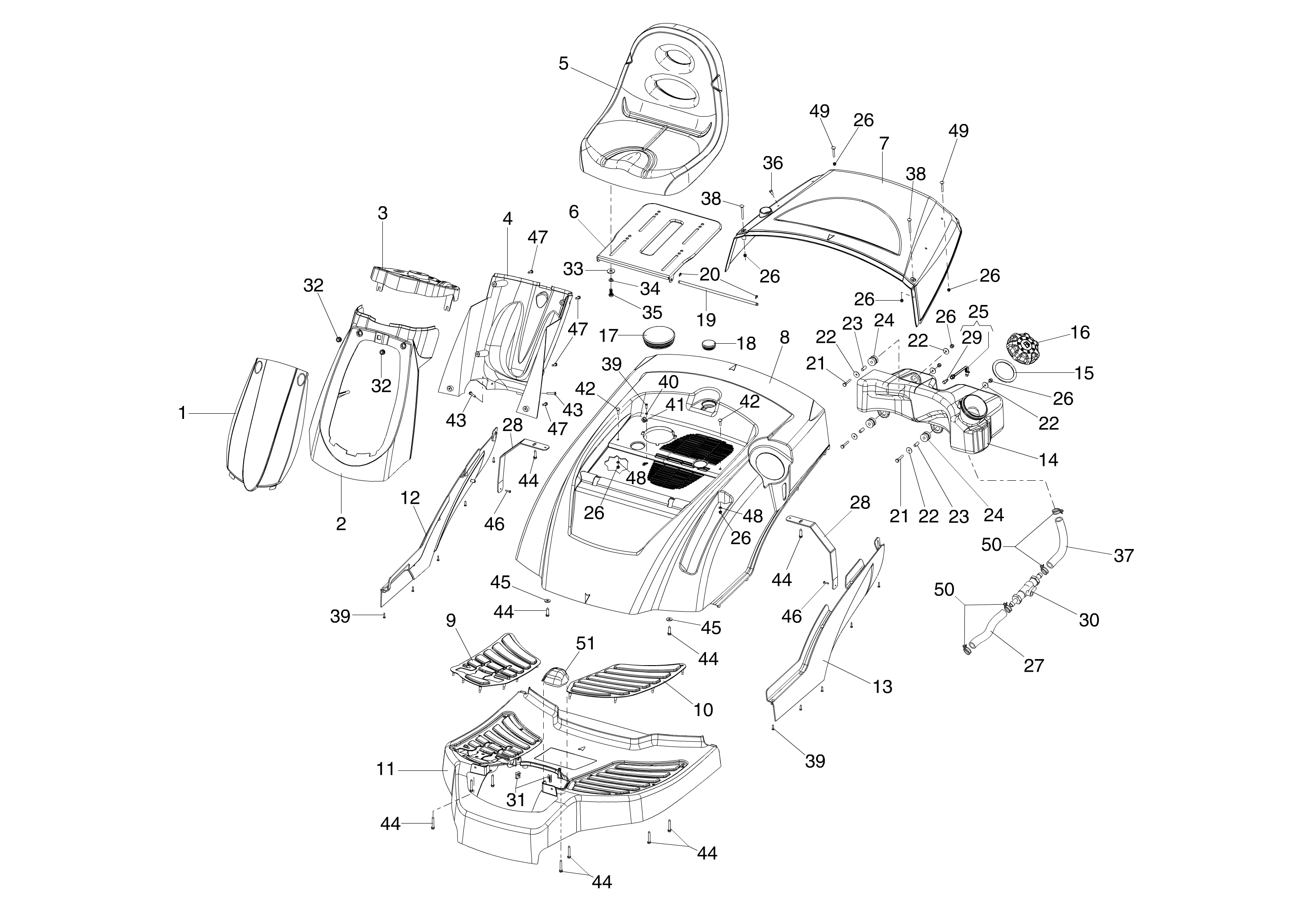

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130524R | Couvercle | Disponible | Voir la pièce |
| 2 | 68130536AR | Cache-colonne | Disponible | Voir la pièce |
| 3 | 68130545AR | Tableau de bord | Disponible | Voir la pièce |
| 4 | 68130537BR | Cache-colonne | Disponible | Voir la pièce |
| 5 | 68130017R | Siege | Disponible | Voir la pièce |
| 5 | 68130316R | Siege | Disponible | Voir la pièce |
| 6 | 68130018R | Plaquette | Disponible | Voir la pièce |
| 7 | 68130538AR | Couverture | Disponible | Voir la pièce |
| 8 | 68130535BR | Couverture moteur | Disponible | Voir la pièce |
| 9 | 68130390R | Couvrecourroie | Disponible | Voir la pièce |
| 10 | 68130391R | Couvrecourroie | Disponible | Voir la pièce |
| 11 | 68130534BR | Estrade | Disponible | Voir la pièce |
| 12 | 68130543AR | Protection | Disponible | Voir la pièce |
| 13 | 68130544AR | Protection | Disponible | Voir la pièce |
| 14 | 68130251AR | Reservoir | Disponible | Voir la pièce |
| 15 | 68130253AR | Joint | Disponible | Voir la pièce |
| 16 | 68130252R | Bouchon | Disponible | Voir la pièce |
| 17 | 68130375R | Bouchon | Disponible | Voir la pièce |
| 18 | 68130230R | Bouchon huile | Disponible | Voir la pièce |
| 19 | 68130124R | Tige | Disponible | Voir la pièce |
| 20 | 3026006R | Bague | Disponible | Voir la pièce |
| 21 | 018500135R | Vis | Disponible | Voir la pièce |
| 21 | 018500135R | Vis | Disponible | Voir la pièce |
| 22 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 22 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 22 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 22 | 005400599R | Rondelle | Disponible | Voir la pièce |
| 23 | 093000055R | Tuyau | Disponible | Voir la pièce |
| 23 | 093000055R | Tuyau | Disponible | Voir la pièce |
| 24 | 093000054R | Support | Disponible | Voir la pièce |
| 24 | 093000054R | Support | Disponible | Voir la pièce |
| 25 | 52040227R | Kit soupape | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 27 | 68130738R | Conduite combustible | Disponible | Voir la pièce |
| 28 | 68130491R | Support | Disponible | Voir la pièce |
| 28 | 68130491R | Support | Disponible | Voir la pièce |
| 29 | 68132009R | Soupape | Disponible | Voir la pièce |
| 30 | 68130676R | Robinet | Disponible | Voir la pièce |
| 31 | 68130398R | Clip | Disponible | Voir la pièce |
| 32 | 3088001R | Passe-cable | Disponible | Voir la pièce |
| 32 | 3088001R | Passe-cable | Disponible | Voir la pièce |
| 33 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 34 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3933034AR | Pivot | Non reliée | |
| 36 | 68130698R | Bouchon | Disponible | Voir la pièce |
| 37 | 68130739R | Conduite combustible | Disponible | Voir la pièce |
| 38 | 3910026R | Vis | Disponible | Voir la pièce |
| 38 | 3910026R | Vis | Disponible | Voir la pièce |
| 39 | 3960040R | Vis | Disponible | Voir la pièce |
| 39 | 3960040R | Vis | Disponible | Voir la pièce |
| 39 | 3960040R | Vis | Disponible | Voir la pièce |
| 40 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 41 | 68130489R | Support | Disponible | Voir la pièce |
| 42 | 3910004R | Vis | Disponible | Voir la pièce |
| 42 | 3910004R | Vis | Disponible | Voir la pièce |
| 43 | 3979018R | Vis | Disponible | Voir la pièce |
| 43 | 3979018R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 44 | 3960050R | Vis | Disponible | Voir la pièce |
| 45 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 45 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 46 | 3960017AR | Vis | Disponible | Voir la pièce |
| 46 | 3960017AR | Vis | Disponible | Voir la pièce |
| 47 | 011200018R | Vis | Disponible | Voir la pièce |
| 47 | 011200018R | Vis | Disponible | Voir la pièce |
| 47 | 011200018R | Vis | Disponible | Voir la pièce |
| 48 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 48 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 49 | 3910007R | Vis | Disponible | Voir la pièce |
| 49 | 3910007R | Vis | Disponible | Voir la pièce |
| 50 | 3059028R | Bande | Disponible | Voir la pièce |
| 50 | 3059028R | Bande | Disponible | Voir la pièce |
| 51 | 68130630R | Bouchon | Disponible | Voir la pièce |

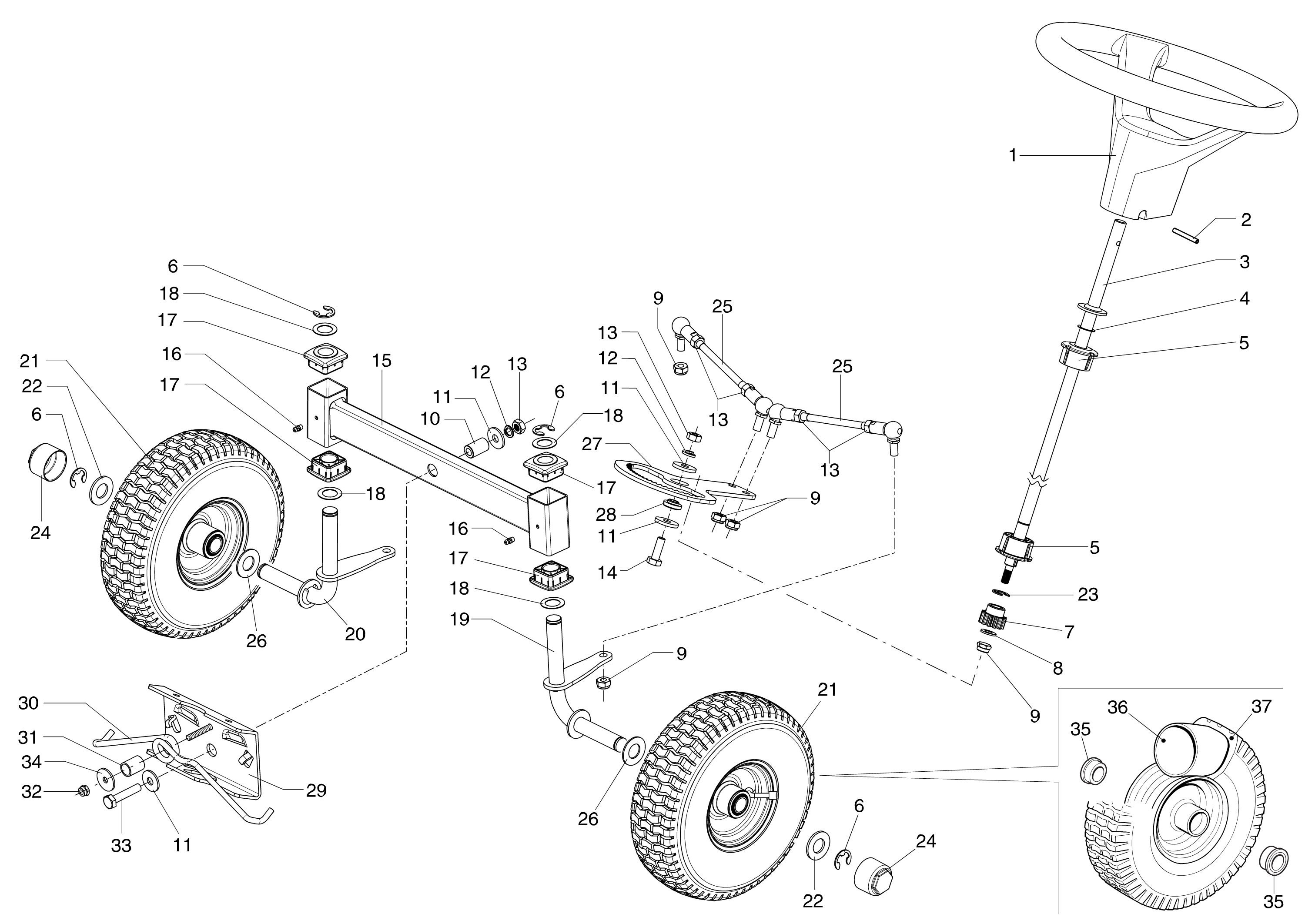

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130629R | Volant | Disponible | Voir la pièce |
| 2 | 3022026R | Goupille | Disponible | Voir la pièce |
| 3 | 68130030R | Arbre | Disponible | Voir la pièce |
| 4 | 3064043R | Bague | Disponible | Voir la pièce |
| 5 | 68130029R | Douille | Disponible | Voir la pièce |
| 5 | 68130029R | Douille | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 7 | 68130026R | Pignon | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 10 | 68130021R | Entretoise | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819014R | Grower | Disponible | Voir la pièce |
| 12 | 3819014R | Grower | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | 68130019R | Assieu anterieur | Disponible | Voir la pièce |
| 16 | 58040180R | Graisseur | Disponible | Voir la pièce |
| 16 | 58040180R | Graisseur | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 19 | 68130023R | Joint | Disponible | Voir la pièce |
| 20 | 68130022R | Joint | Disponible | Voir la pièce |
| 21 | 68130603R | Roue avant complet | Disponible | Voir la pièce |
| 21 | 68130603R | Roue avant complet | Disponible | Voir la pièce |
| 22 | 68130527R | Rondelle | Disponible | Voir la pièce |
| 22 | 68130527R | Rondelle | Disponible | Voir la pièce |
| 23 | YN0107700 | Anneau | Disponible | Voir la pièce |
| 24 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 24 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 25 | 68130027R | Complète entretoise | Disponible | Voir la pièce |
| 25 | 68130027R | Complète entretoise | Disponible | Voir la pièce |
| 26 | 3027012R | Bague | Disponible | Voir la pièce |
| 26 | 3027012R | Bague | Disponible | Voir la pièce |
| 27 | 68130025R | Plaquette | Disponible | Voir la pièce |
| 28 | 68130007R | Entretoise | Disponible | Voir la pièce |
| 29 | 68132012R | Support | Disponible | Voir la pièce |
| 30 | 68130284R | Ressort | Disponible | Voir la pièce |
| 31 | 68130283R | Entretoise | Disponible | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3906112R | Vis | Disponible | Voir la pièce |
| 34 | 3918025R | Rondelle | Disponible | Voir la pièce |
| 35 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 35 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 36 | 68130596R | Chambre a aire | Disponible | Voir la pièce |
| 37 | 68130598 | Pneumatique | Disponible | Voir la pièce |
Pièces de la vue éclatée

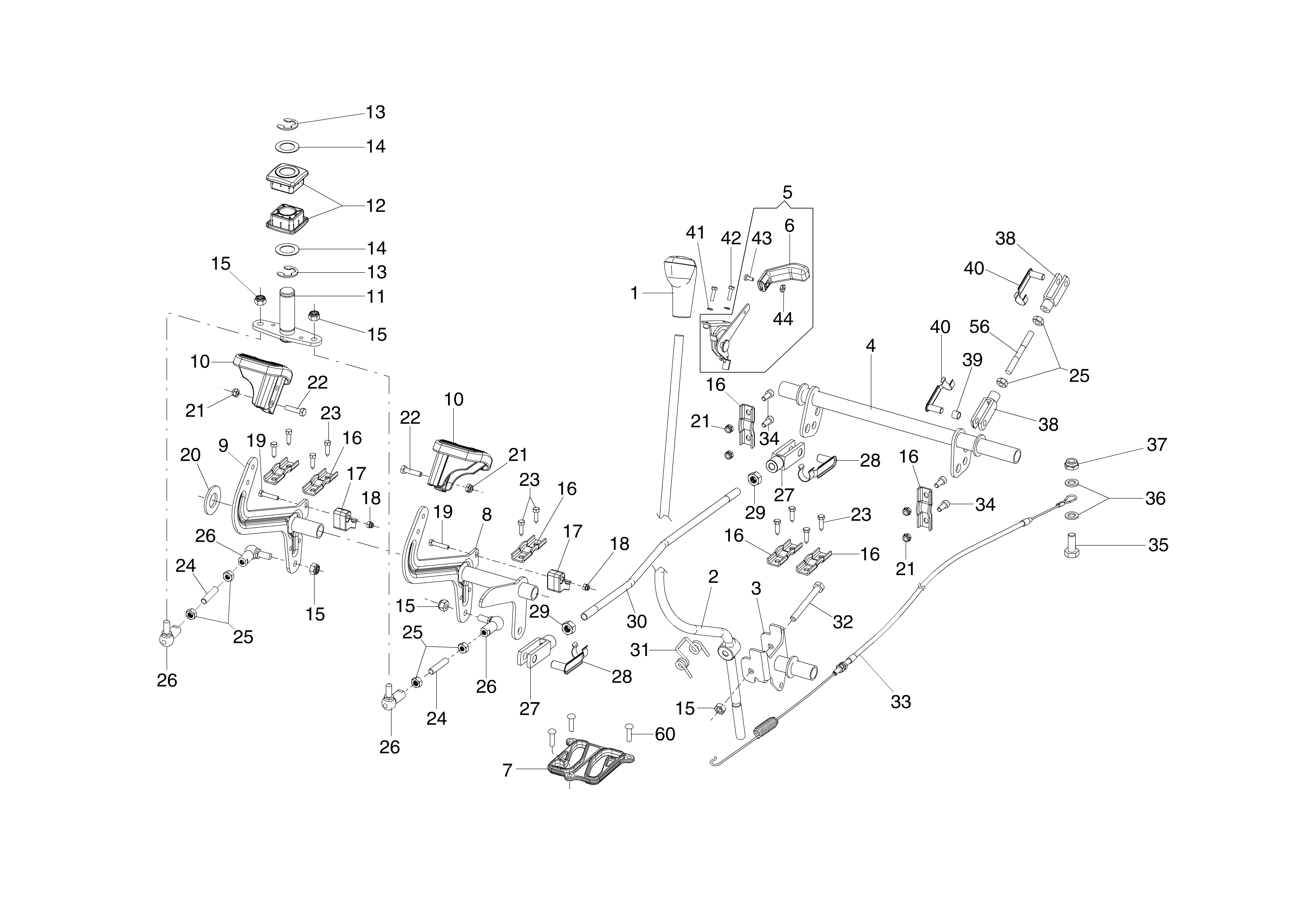

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130393R | Pommeau | Disponible | Voir la pièce |
| 2 | 68130239AR | Levier de commande (frein) | Disponible | Voir la pièce |
| 3 | 68130170R | Assieu | Disponible | Voir la pièce |
| 4 | 68130427AR | Assieu | Disponible | Voir la pièce |
| 5 | 68132001R | Commande avec cable | Disponible | Voir la pièce |
| 6 | 68130315R | Pommeau | Disponible | Voir la pièce |
| 7 | 68130199R | Camme | Disponible | Voir la pièce |
| 8 | 68130575R | Pedale | Disponible | Voir la pièce |
| 9 | 68130126R | Pedale | Disponible | Voir la pièce |
| 10 | 68130263R | Etrier | Disponible | Voir la pièce |
| 10 | 68130263R | Etrier | Disponible | Voir la pièce |
| 11 | 68130153R | Bielle | Disponible | Voir la pièce |
| 12 | 68130020R | Douille | Disponible | Voir la pièce |
| 13 | 3026015R | Bague | Disponible | Voir la pièce |
| 13 | 3026015R | Bague | Disponible | Voir la pièce |
| 14 | 3064047R | Bague | Disponible | Voir la pièce |
| 14 | 3064047R | Bague | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 16 | 68130121R | Plaque | Disponible | Voir la pièce |
| 17 | 68130218R | Curseur | Disponible | Voir la pièce |
| 17 | 68130218R | Curseur | Disponible | Voir la pièce |
| 18 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | YN6193560 | Vis | Disponible | Voir la pièce |
| 19 | YN6193560 | Vis | Disponible | Voir la pièce |
| 20 | 68130527R | Rondelle | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 22 | 3906016R | Vis | Disponible | Voir la pièce |
| 22 | 3906016R | Vis | Disponible | Voir la pièce |
| 23 | 3960062R | Vis | Disponible | Voir la pièce |
| 23 | 3960062R | Vis | Disponible | Voir la pièce |
| 23 | 3960062R | Vis | Disponible | Voir la pièce |
| 24 | 68130167R | Entretoise | Disponible | Voir la pièce |
| 24 | 68130167R | Entretoise | Disponible | Voir la pièce |
| 25 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 25 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 25 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 26 | 68130330R | Joint | Disponible | Voir la pièce |
| 26 | 68130330R | Joint | Disponible | Voir la pièce |
| 26 | 68130330R | Joint | Disponible | Voir la pièce |
| 26 | 68130330R | Joint | Disponible | Voir la pièce |
| 27 | 68130331R | Fourchette | Disponible | Voir la pièce |
| 27 | 68130331R | Fourchette | Disponible | Voir la pièce |
| 28 | 68130332R | Clip | Disponible | Voir la pièce |
| 28 | 68130332R | Clip | Disponible | Voir la pièce |
| 29 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 29 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 30 | 68130125R | Coulisseau | Disponible | Voir la pièce |
| 31 | 68130112R | Ressort | Disponible | Voir la pièce |
| 32 | YK8722022 | Vis | Disponible | Voir la pièce |
| 33 | 68130122R | Câble frein | Disponible | Voir la pièce |
| 34 | 3801020R | Vis | Disponible | Voir la pièce |
| 34 | 3801020R | Vis | Disponible | Voir la pièce |
| 35 | 3806094R | Vis | Disponible | Voir la pièce |
| 36 | 3918026R | Rondelle | Disponible | Voir la pièce |
| 37 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 38 | 68130333R | Fourchette | Disponible | Voir la pièce |
| 38 | 68130333R | Fourchette | Disponible | Voir la pièce |
| 39 | 68130130R | Bague | Disponible | Voir la pièce |
| 40 | 68130334R | Clip | Disponible | Voir la pièce |
| 40 | 68130334R | Clip | Disponible | Voir la pièce |
| 41 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 42 | 3906010R | Vis | Disponible | Voir la pièce |
| 43 | 093000137R | Vis | Disponible | Voir la pièce |
| 44 | 68130511R | Ecrou | Disponible | Voir la pièce |
| 56 | 68130127R | Entretoise | Disponible | Voir la pièce |
| 60 | 3032018R | Rivet | Disponible | Voir la pièce |
Pièces de la vue éclatée

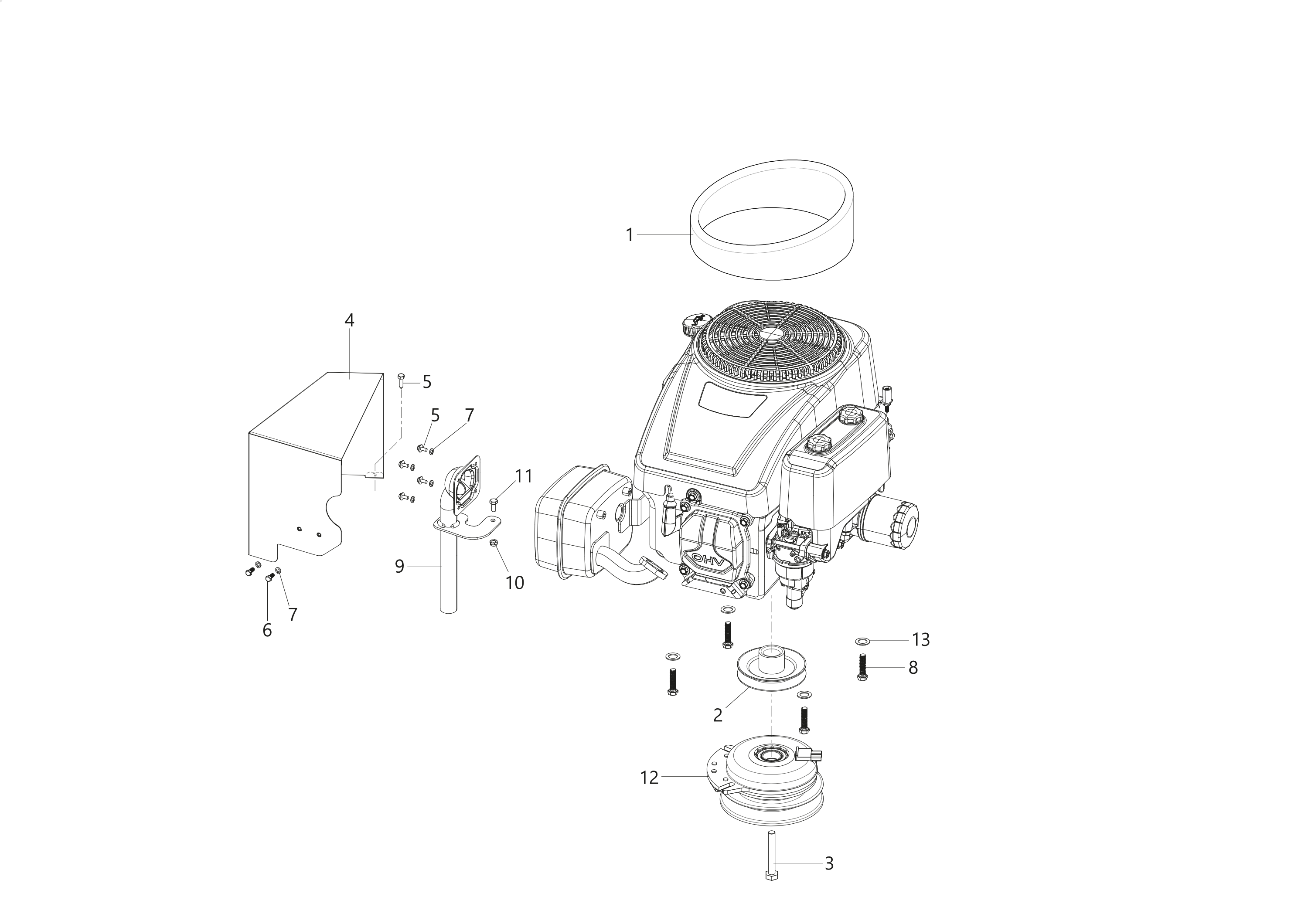

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130641R | Guidage d | Disponible | Voir la pièce |
| 2 | 68130419R | Poulie | Disponible | Voir la pièce |
| 3 | 3806100R | Vis | Disponible | Voir la pièce |
| 4 | 68130589AR | Protection | Disponible | Voir la pièce |
| 5 | 3960052R | Vis | Disponible | Voir la pièce |
| 5 | 3960052R | Vis | Disponible | Voir la pièce |
| 6 | 3806021AR | Vis | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | N6333300 | Vis | Disponible | Voir la pièce |
| 9 | 68130665BR | Pot dechappement | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 11 | 3806035R | Vis | Disponible | Voir la pièce |
| 12 | 68130415R | Embrayage | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |

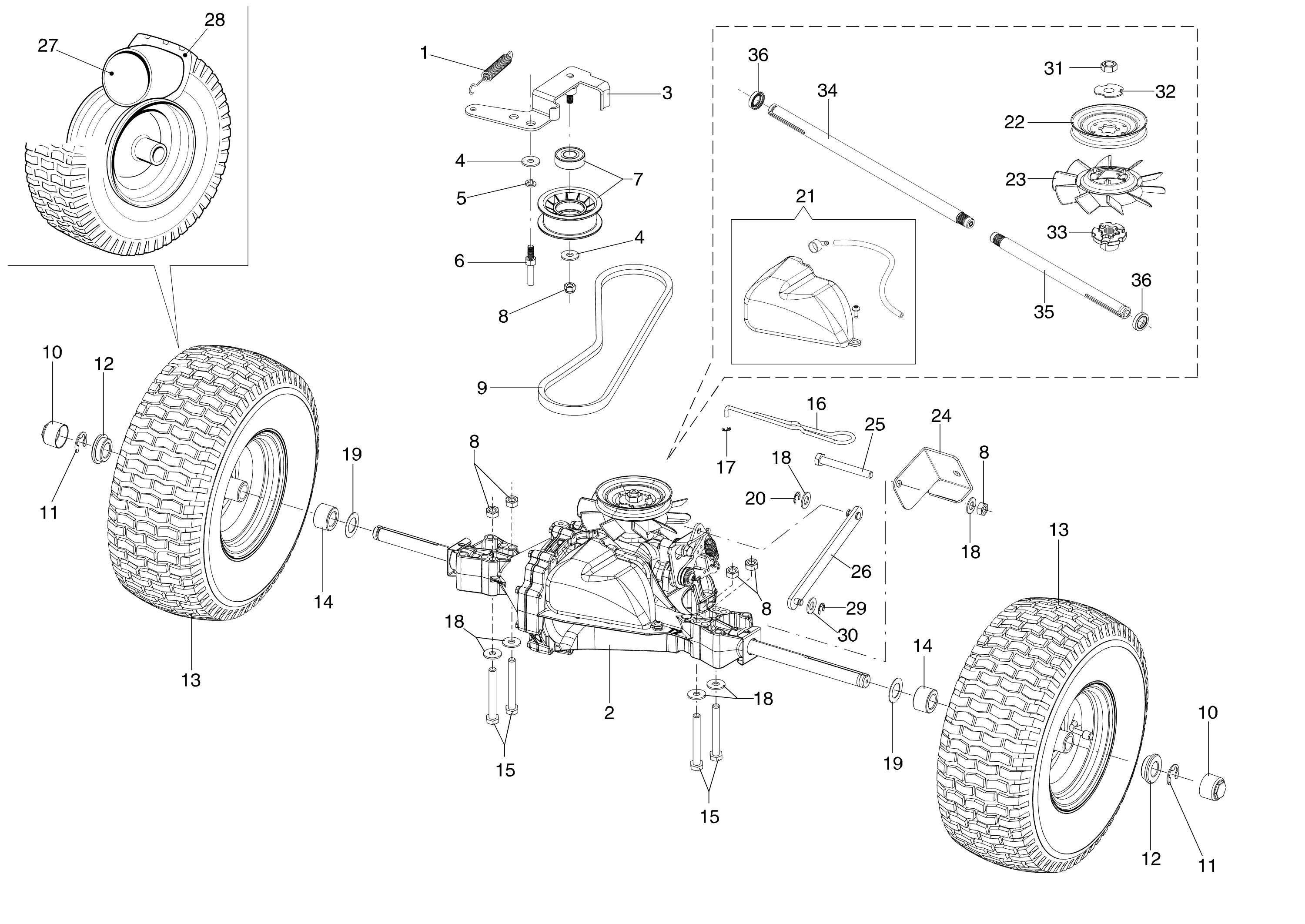

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130412R | Ressort | Disponible | Voir la pièce |
| 2 | 68130617R | Transmission | Disponible | Voir la pièce |
| 3 | 68130135R | Levier galopin | Disponible | Voir la pièce |
| 4 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 4 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 5 | 3819013R | Grower | Disponible | Voir la pièce |
| 6 | 68130435R | Pivot (blocage) | Disponible | Voir la pièce |
| 7 | 68130045R | Baladeur | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 9 | 68130625R | Courroie | Disponible | Voir la pièce |
| 10 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 10 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 11 | 3026015R | Bague | Disponible | Voir la pièce |
| 11 | 3026015R | Bague | Disponible | Voir la pièce |
| 12 | 68130620R | Entretoise | Disponible | Voir la pièce |
| 12 | 68130620R | Entretoise | Disponible | Voir la pièce |
| 13 | 68130602R | Roue arrière complet | Disponible | Voir la pièce |
| 13 | 68130602R | Roue arrière complet | Disponible | Voir la pièce |
| 14 | 68130256R | Entretoise | Disponible | Voir la pièce |
| 14 | 68130256R | Entretoise | Disponible | Voir la pièce |
| 15 | YK8722022 | Vis | Disponible | Voir la pièce |
| 15 | YK8722022 | Vis | Disponible | Voir la pièce |
| 16 | 68130623R | Levier | Disponible | Voir la pièce |
| 17 | 3045037R | Bague | Disponible | Voir la pièce |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 19 | 3027012R | Bague | Disponible | Voir la pièce |
| 19 | 3027012R | Bague | Disponible | Voir la pièce |
| 20 | 3024008R | Bague seeger | Non reliée | |
| 21 | 68130050R | Reservoir huile complet | Disponible | Voir la pièce |
| 22 | 68130038R | Poulie | Disponible | Voir la pièce |
| 23 | 68130033R | Ventilateur | Disponible | Voir la pièce |
| 24 | 68130621R | Plaque | Disponible | Voir la pièce |
| 25 | 3806079R | Vis | Disponible | Voir la pièce |
| 26 | 68130622R | Coulisseau | Disponible | Voir la pièce |
| 27 | 68130597R | Chambre a aire | Disponible | Voir la pièce |
| 28 | 68130599 | Pneumatique | Disponible | Voir la pièce |
| 29 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 31 | 68130039R | Ecrou | Disponible | Voir la pièce |
| 32 | 68130040R | Rondelle | Disponible | Voir la pièce |
| 33 | 68130041R | Moyeu | Disponible | Voir la pièce |
| 34 | 68130294R | Demi-essieu dx | Disponible | Voir la pièce |
| 35 | 68130293R | Demi-essieu sx | Disponible | Voir la pièce |
| 36 | 68130193R | Bague | Disponible | Voir la pièce |
| 36 | 68130193R | Bague | Disponible | Voir la pièce |

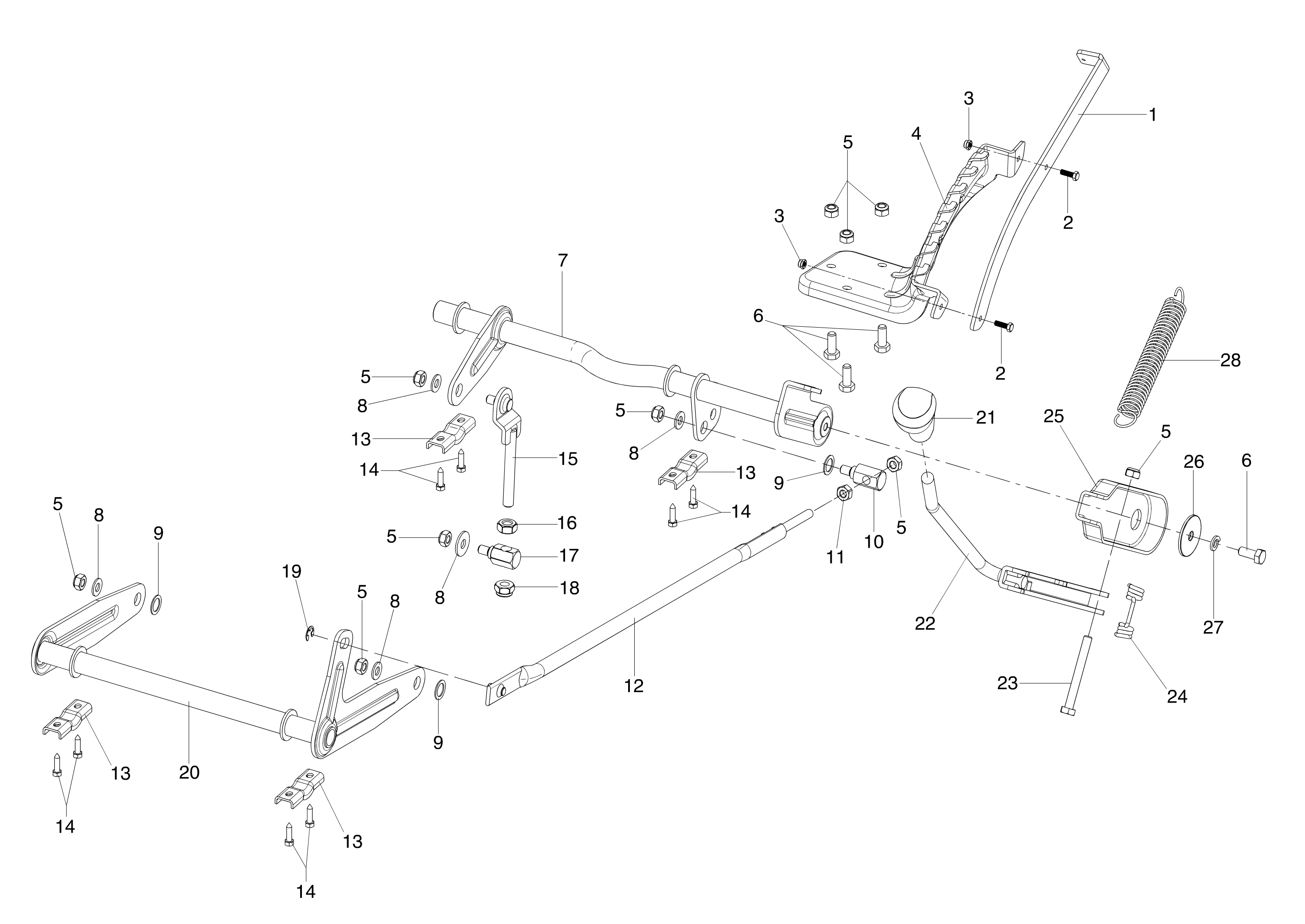

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130312R | Arrêt | Disponible | Voir la pièce |
| 2 | 3806022R | Vis | Disponible | Voir la pièce |
| 2 | 3806022R | Vis | Disponible | Voir la pièce |
| 3 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 4 | 68130201R | Plaquette | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 6 | 3933034AR | Pivot | Non reliée | |
| 6 | 3933034AR | Pivot | Non reliée | |
| 7 | 68130097R | Assieu | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 9 | 3064046R | Bague | Disponible | Voir la pièce |
| 9 | 3064046R | Bague | Disponible | Voir la pièce |
| 9 | 3064046R | Bague | Disponible | Voir la pièce |
| 10 | 68130105R | Point dappui | Disponible | Voir la pièce |
| 11 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 12 | 68130101R | Tige | Disponible | Voir la pièce |
| 13 | 68130121R | Plaque | Disponible | Voir la pièce |
| 13 | 68130121R | Plaque | Disponible | Voir la pièce |
| 13 | 68130121R | Plaque | Disponible | Voir la pièce |
| 13 | 68130121R | Plaque | Disponible | Voir la pièce |
| 14 | 3960062R | Vis | Disponible | Voir la pièce |
| 14 | 3960062R | Vis | Disponible | Voir la pièce |
| 14 | 3960062R | Vis | Disponible | Voir la pièce |
| 14 | 3960062R | Vis | Disponible | Voir la pièce |
| 15 | 68130428R | Bielle | Disponible | Voir la pièce |
| 16 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 17 | 68130431R | Point dappui | Disponible | Voir la pièce |
| 18 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 19 | 3026006R | Bague | Disponible | Voir la pièce |
| 20 | 68130089R | Axe | Disponible | Voir la pièce |
| 21 | 68130393R | Pommeau | Disponible | Voir la pièce |
| 22 | 68130107R | Levier de commande | Disponible | Voir la pièce |
| 23 | YK8722022 | Vis | Disponible | Voir la pièce |
| 24 | 68130112R | Ressort | Disponible | Voir la pièce |
| 25 | 68130111R | Etrier | Disponible | Voir la pièce |
| 26 | 3918025R | Rondelle | Disponible | Voir la pièce |
| 27 | 3819013R | Grower | Disponible | Voir la pièce |
| 28 | 68130394R | Ressort | Disponible | Voir la pièce |

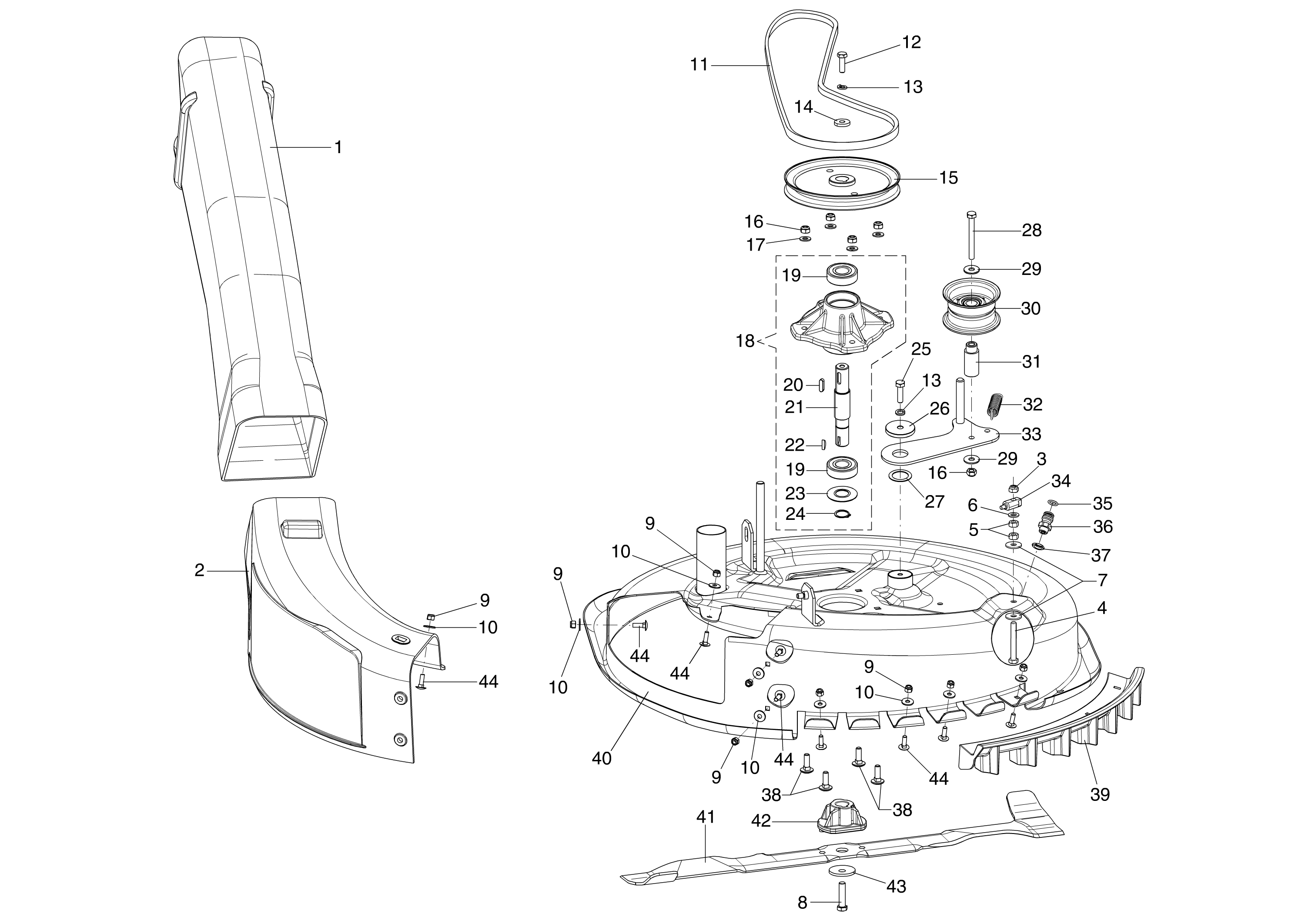

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130240AR | Tunnel | Disponible | Voir la pièce |
| 2 | 68130611R | Raccord | Disponible | Voir la pièce |
| 3 | 3914023R | Ecrou | Disponible | Voir la pièce |
| 4 | 3906140R | Vis | Disponible | Voir la pièce |
| 5 | 3912025R | Ecrou | Disponible | Voir la pièce |
| 6 | 3916013R | Rondelle | Disponible | Voir la pièce |
| 7 | 3918027R | Rondelle | Disponible | Voir la pièce |
| 8 | 3906152R | Vis | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 10 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 11 | 68130576R | Courroie | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 13 | 3819013R | Grower | Disponible | Voir la pièce |
| 14 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 15 | 68130071R | Poulie | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3916008R | Rondelle | Non reliée | |
| 18 | 68130081R | Moyeu | Disponible | Voir la pièce |
| 19 | 3035036R | Roulement | Disponible | Voir la pièce |
| 19 | 3035036R | Roulement | Disponible | Voir la pièce |
| 20 | 3029025R | Clavette | Disponible | Voir la pièce |
| 21 | 68130083R | Arbre lame | Disponible | Voir la pièce |
| 22 | 8202126R | Clavette | Disponible | Voir la pièce |
| 23 | 68130084R | Bague | Disponible | Voir la pièce |
| 24 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 25 | 3806070R | Vis | Disponible | Voir la pièce |
| 26 | 68130114R | Rondelle | Disponible | Voir la pièce |
| 27 | 3064019R | Bague | Disponible | Voir la pièce |
| 28 | 3906083R | Vis | Disponible | Voir la pièce |
| 29 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 29 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 30 | 68130113R | Poulie | Disponible | Voir la pièce |
| 31 | 68130054R | Pivot | Disponible | Voir la pièce |
| 32 | 68130432R | Ressort | Disponible | Voir la pièce |
| 33 | 68130434R | Levier (tendeur de courroie) | Disponible | Voir la pièce |
| 34 | 68130560R | Point dappui | Disponible | Voir la pièce |
| 35 | 3049039R | Bague or | Disponible | Voir la pièce |
| 36 | 68130487R | Support | Disponible | Voir la pièce |
| 37 | YN2100800 | Collier | Disponible | Voir la pièce |
| 38 | 3910012R | Vis | Disponible | Voir la pièce |
| 38 | 3910012R | Vis | Disponible | Voir la pièce |
| 39 | 68130313R | Grille | Disponible | Voir la pièce |
| 40 | 68130055AR | Plateau de coupe | Non reliée | |
| 41 | 68130080R | Lame mulching | Non reliée | |
| 42 | 68130085R | Moyeu porte-lame | Disponible | Voir la pièce |
| 43 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 44 | YN6216100 | Vis | Disponible | Voir la pièce |
| 44 | YN6216100 | Vis | Disponible | Voir la pièce |
| 44 | YN6216100 | Vis | Disponible | Voir la pièce |
| 44 | YN6216100 | Vis | Disponible | Voir la pièce |
| 44 | YN6216100 | Vis | Disponible | Voir la pièce |

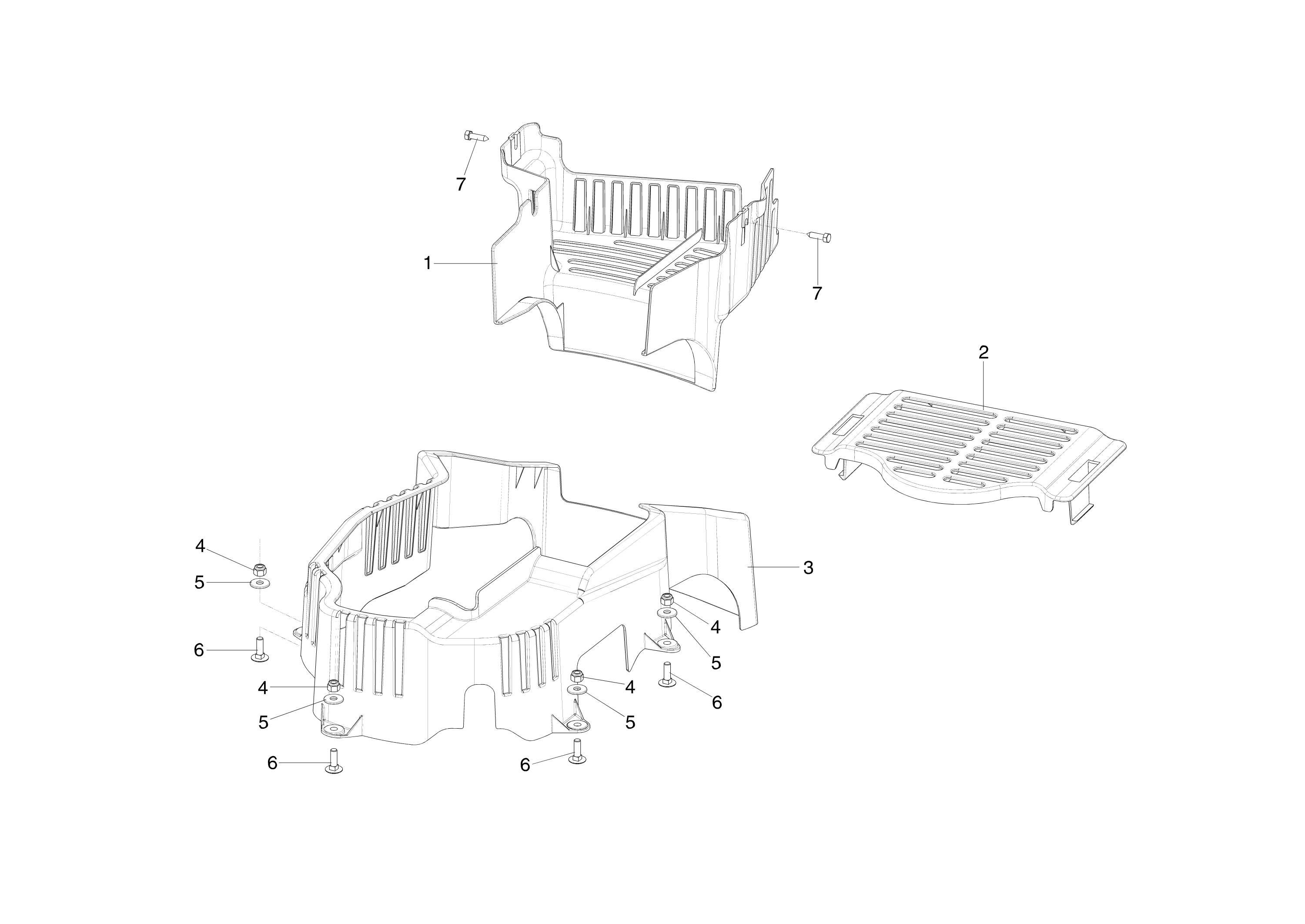

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130615R | Protection | Disponible | Voir la pièce |
| 2 | 68130616R | Protection | Disponible | Voir la pièce |
| 3 | 68130614R | Protection | Disponible | Voir la pièce |
| 4 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 4 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 4 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 4 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 5 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 5 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 5 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 6 | YN6216100 | Vis | Disponible | Voir la pièce |
| 6 | YN6216100 | Vis | Disponible | Voir la pièce |
| 6 | YN6216100 | Vis | Disponible | Voir la pièce |
| 6 | YN6216100 | Vis | Disponible | Voir la pièce |
| 7 | 3960052R | Vis | Disponible | Voir la pièce |
| 7 | 3960052R | Vis | Disponible | Voir la pièce |

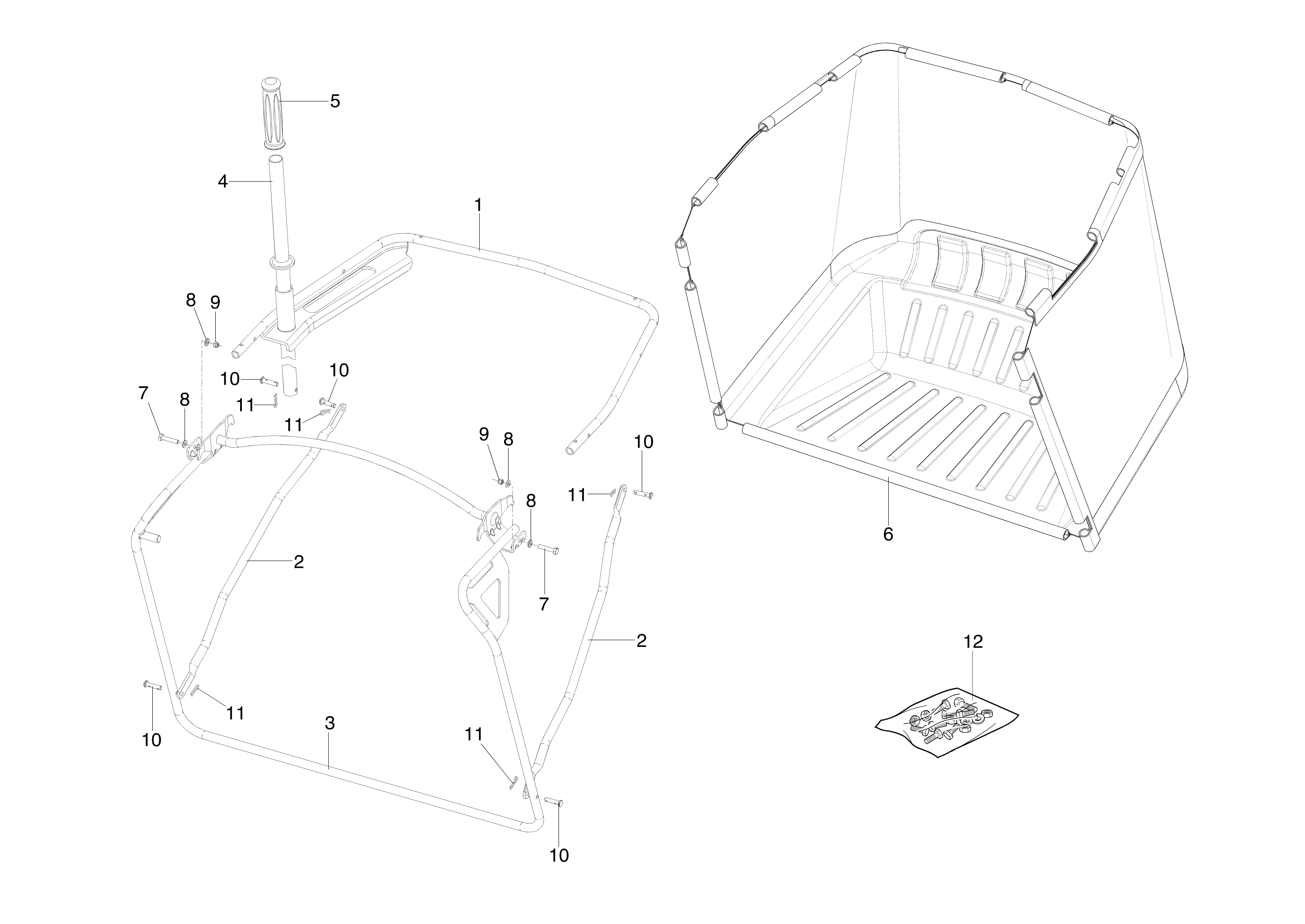

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130273R | Châssis | Disponible | Voir la pièce |
| 2 | 68130286R | Châssis | Disponible | Voir la pièce |
| 2 | 68130286R | Châssis | Disponible | Voir la pièce |
| 3 | 68130245R | Groupe châssis | Disponible | Voir la pièce |
| 4 | 68130287R | Tuyau | Disponible | Voir la pièce |
| 5 | YN2843100 | Poignée | Disponible | Voir la pièce |
| 6 | 68130516R | Bac | Disponible | Voir la pièce |
| 7 | 3806038R | Vis | Disponible | Voir la pièce |
| 7 | 3806038R | Vis | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 68130310R | Pivot | Disponible | Voir la pièce |
| 10 | 68130310R | Pivot | Disponible | Voir la pièce |
| 10 | 68130310R | Pivot | Disponible | Voir la pièce |
| 10 | 68130310R | Pivot | Disponible | Voir la pièce |
| 10 | 68130310R | Pivot | Disponible | Voir la pièce |
| 11 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 11 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 11 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 11 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 11 | YN1050600 | Goupille | Disponible | Voir la pièce |
| 12 | 68132034 | Kit outils | Disponible | Voir la pièce |

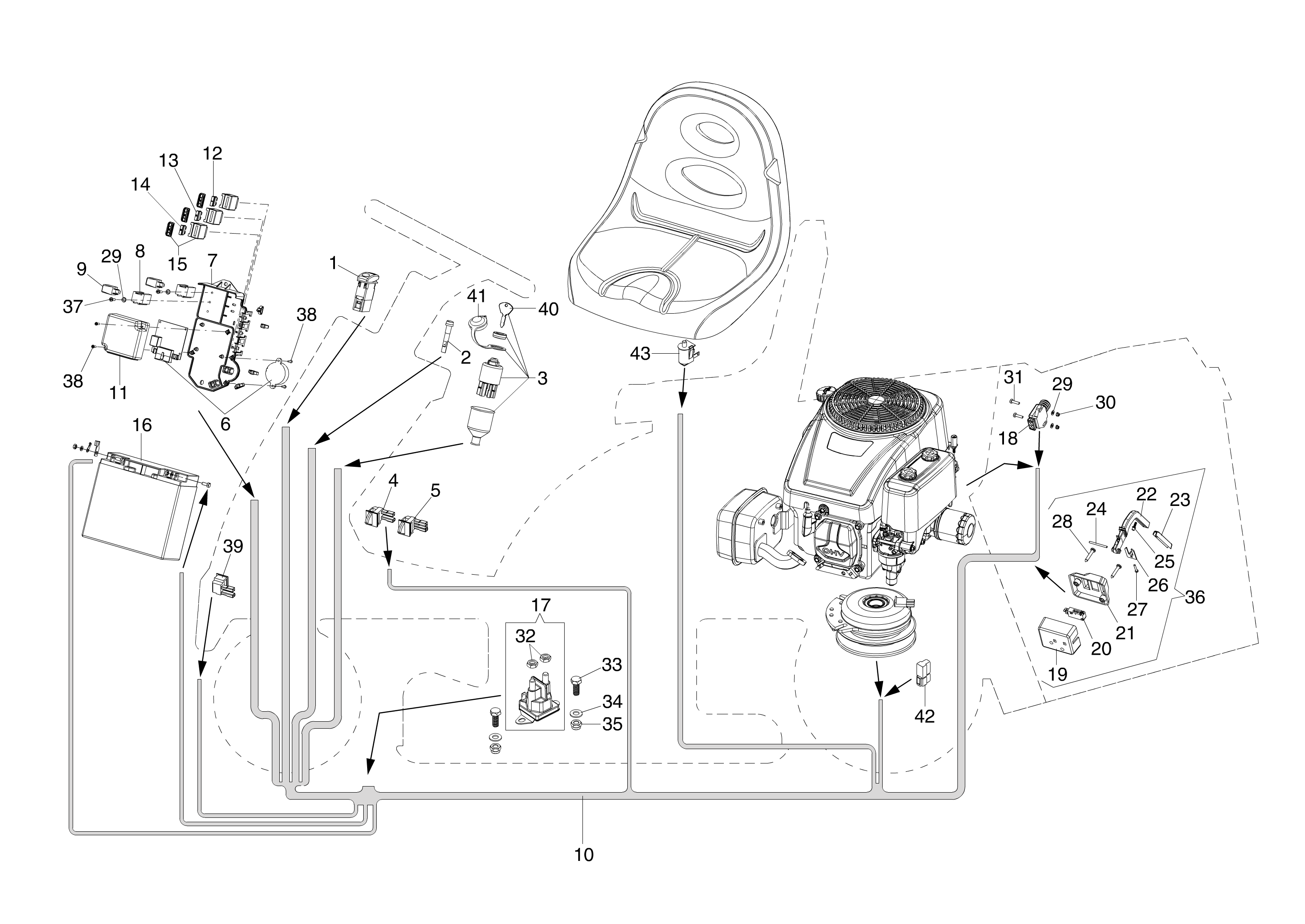

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130411 | Interrupteur | Disponible | Voir la pièce |
| 2 | 68130376R | Ampoule LED | Disponible | Voir la pièce |
| 3 | 68130318AR | Sélecteur | Disponible | Voir la pièce |
| 4 | 68130488R | Micro-interrupteur 2 voies | Disponible | Voir la pièce |
| 5 | 68130320R | Micro-interrupteur 3 voies | Disponible | Voir la pièce |
| 6 | 68132024AR | Carte electronique | Disponible | Voir la pièce |
| 7 | 68130271R | Support carte | Disponible | Voir la pièce |
| 8 | 68130369R | Porte-interrupteur | Disponible | Voir la pièce |
| 9 | 68130368R | Relais micro | Disponible | Voir la pièce |
| 10 | 68132019R | Installation électrique | Disponible | Voir la pièce |
| 11 | 68130272R | Couvercle | Disponible | Voir la pièce |
| 12 | 68130372R | Fusee | Disponible | Voir la pièce |
| 13 | 68130452R | Fusee | Disponible | Voir la pièce |
| 14 | 68130373R | Fusee | Disponible | Voir la pièce |
| 15 | 68130370R | Couvercle fusible | Disponible | Voir la pièce |
| 16 | 68130586R | Batterie | Disponible | Voir la pièce |
| 17 | 68130700R | Relais de démarrage | Disponible | Voir la pièce |
| 18 | 68130360R | Micro-interrupteur | Disponible | Voir la pièce |
| 19 | 68130446R | Couvercle | Disponible | Voir la pièce |
| 20 | 68130451R | Micro-interrupteur | Disponible | Voir la pièce |
| 21 | 68130447R | Couvercle | Disponible | Voir la pièce |
| 22 | 68130448R | Tige | Disponible | Voir la pièce |
| 23 | 68130449R | Tige | Disponible | Voir la pièce |
| 24 | 3022030R | Pivot | Disponible | Voir la pièce |
| 25 | 68130460R | Vis | Disponible | Voir la pièce |
| 26 | 68130450R | Protection | Disponible | Voir la pièce |
| 27 | 011500059R | Vis | Disponible | Voir la pièce |
| 28 | 3960147R | Vis | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 30 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 31 | 3906010R | Vis | Disponible | Voir la pièce |
| 32 | 3911020R | Ecrou | Disponible | Voir la pièce |
| 33 | 3806035R | Vis | Disponible | Voir la pièce |
| 34 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 36 | 68130453R | Micro-interrupteur | Disponible | Voir la pièce |
| 37 | 3960040R | Vis | Disponible | Voir la pièce |
| 38 | 3960056R | Vis | Disponible | Voir la pièce |
| 38 | 3960056R | Vis | Disponible | Voir la pièce |
| 39 | 68130319R | Micro-interrupteur 2 voies | Disponible | Voir la pièce |
| 40 | 68130581R | Clé | Disponible | Voir la pièce |
| 41 | 68130590R | Bouchon | Disponible | Voir la pièce |
| 42 | 68130594R | Diode | Disponible | Voir la pièce |
| 43 | 68130595R | Interrupteur siege | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3933034AR | Pivot | Non reliée | |
| 2 | 68130310R | Pivot | Disponible | Voir la pièce |

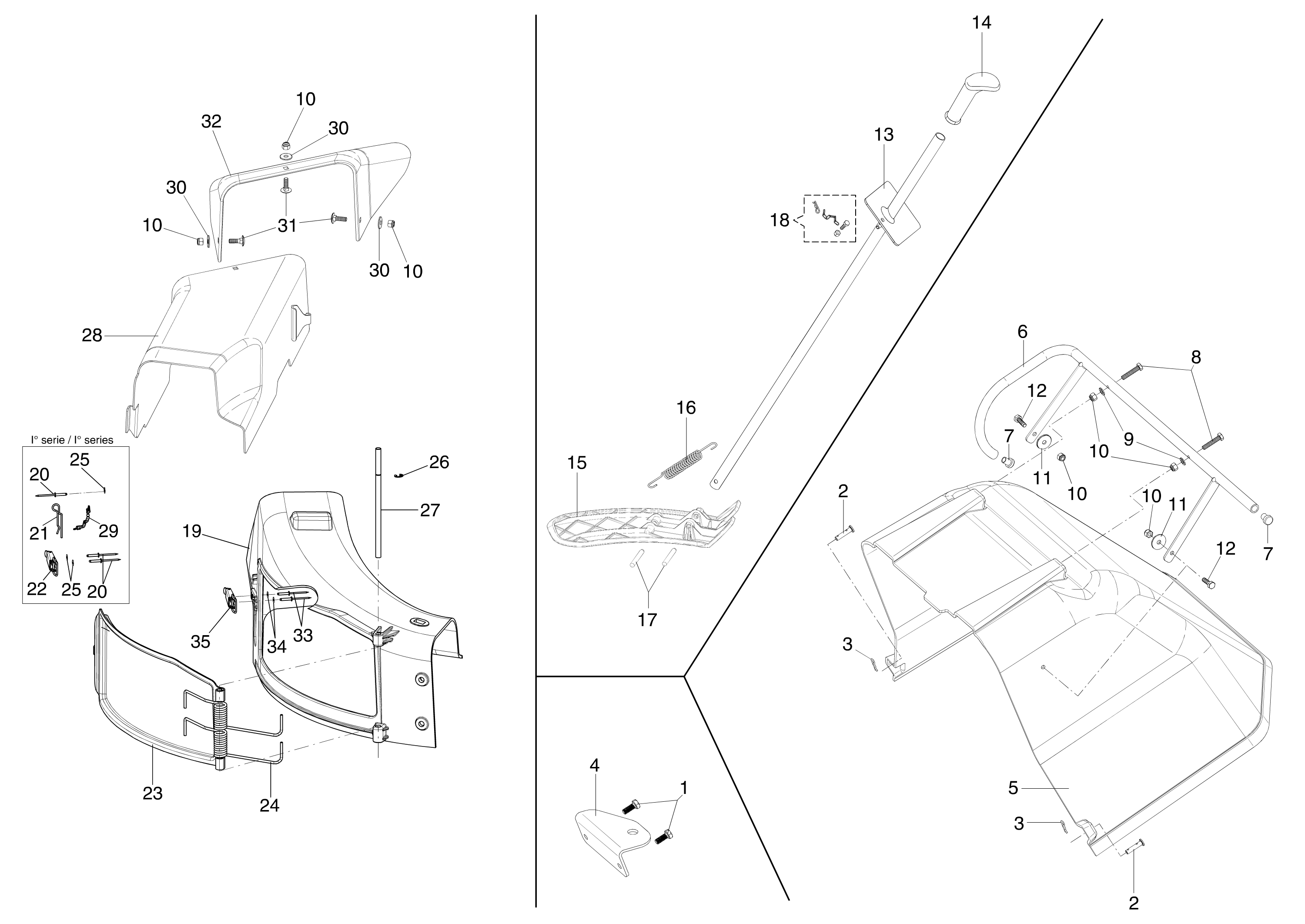

| 2 | 68130310R | Pivot | Disponible | Voir la pièce |
| 3 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 3 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 4 | 68130416R | Crochet | Disponible | Voir la pièce |
| 5 | 68130409R | Pare-pierres | Disponible | Voir la pièce |
| 6 | 68130405R | Châssis | Disponible | Voir la pièce |
| 7 | 3045006R | Bouchon | Non reliée | |
| 7 | 3045006R | Bouchon | Non reliée | |
| 8 | 3806038R | Vis | Disponible | Voir la pièce |
| 9 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 11 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 11 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 12 | 3906045R | Vis | Disponible | Voir la pièce |
| 12 | 3906045R | Vis | Disponible | Voir la pièce |
| 13 | 68130690R | Tuyau Mulching | Disponible | Voir la pièce |
| 14 | YN2843100 | Poignée | Disponible | Voir la pièce |
| 15 | 68130691R | Bouchon mulching | Disponible | Voir la pièce |
| 16 | 68130412R | Ressort | Disponible | Voir la pièce |
| 17 | 68130693R | Pivot | Disponible | Voir la pièce |
| 18 | 68130697 | Serrage compl. | Disponible | Voir la pièce |
| 19 | 68130061AR | Raccord | Disponible | Voir la pièce |
| 20 | 3032025R | Rivet | Disponible | Voir la pièce |
| 20 | 3032025R | Rivet | Disponible | Voir la pièce |
| 21 | 68130383R | Axe piston | Disponible | Voir la pièce |
| 22 | 68130382R | Fermeture | Disponible | Voir la pièce |
| 23 | 68130062R | Fermature | Disponible | Voir la pièce |
| 24 | 68130064R | Ressort | Disponible | Voir la pièce |
| 25 | 3918023R | Rondelle | Disponible | Voir la pièce |
| 25 | 3918023R | Rondelle | Disponible | Voir la pièce |
| 26 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 68130069R | Pivot | Disponible | Voir la pièce |
| 28 | 68130437R | Deflecteur lat | Disponible | Voir la pièce |
| 29 | 68130384R | Chainette | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 31 | YN6216100 | Vis | Disponible | Voir la pièce |
| 32 | 68130337R | Terminal deflecteur | Disponible | Voir la pièce |
| 33 | 3032028R | Rivet | Non reliée | |
| 34 | 3918002R | Rondelle | Disponible | Voir la pièce |
| 35 | 68130750R | Fermeture | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

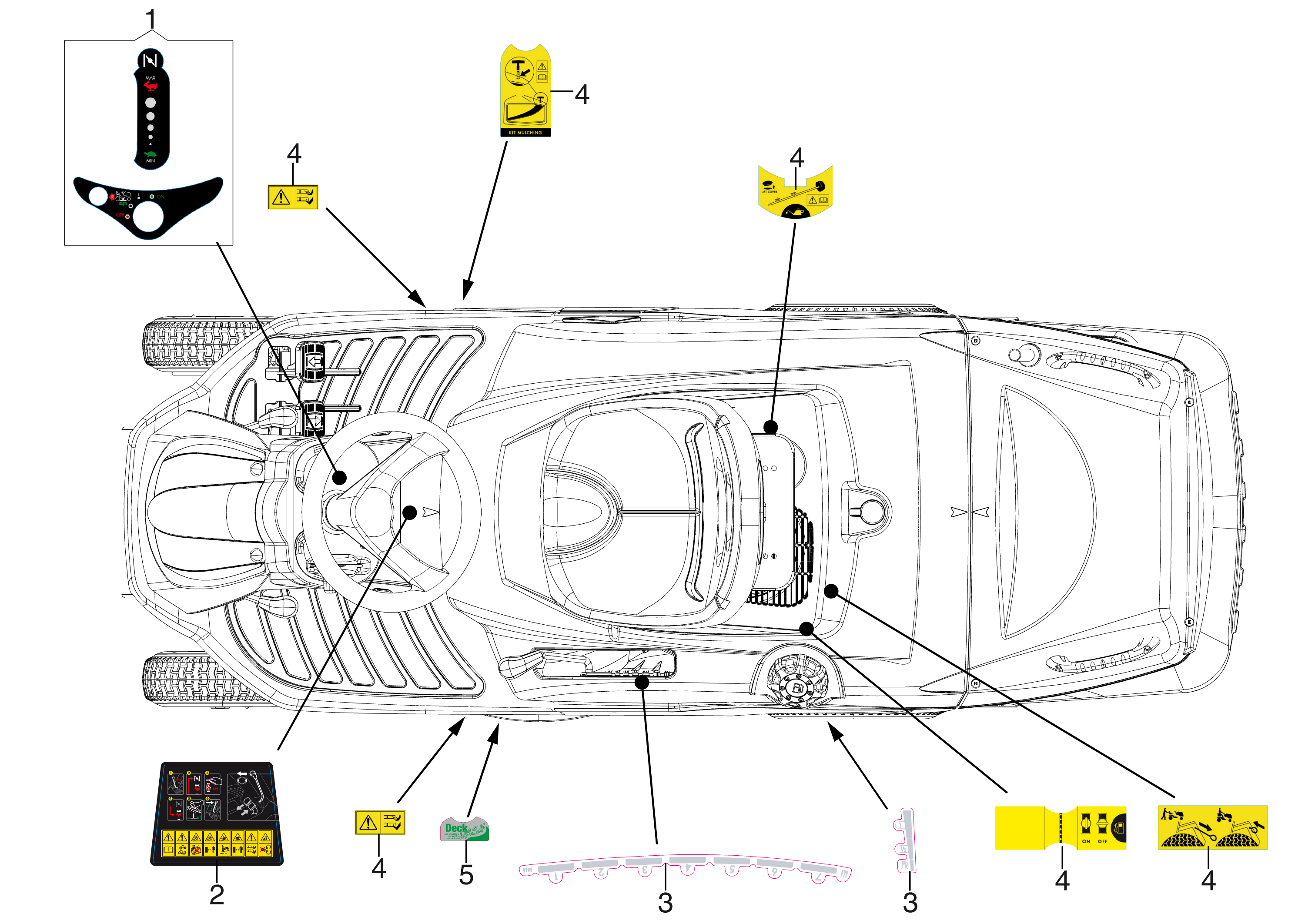

| 1 | 68130683R | Kit etiquettes | Disponible | Voir la pièce |
| 2 | 68130679R | Etiquette | Disponible | Voir la pièce |
| 3 | 68130514R | Kit etiquettes | Disponible | Voir la pièce |
| 3 | 68130514R | Kit etiquettes | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 4 | 68130505R | Etiquette | Disponible | Voir la pièce |
| 5 | 68130512R | Kit etiquettes | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

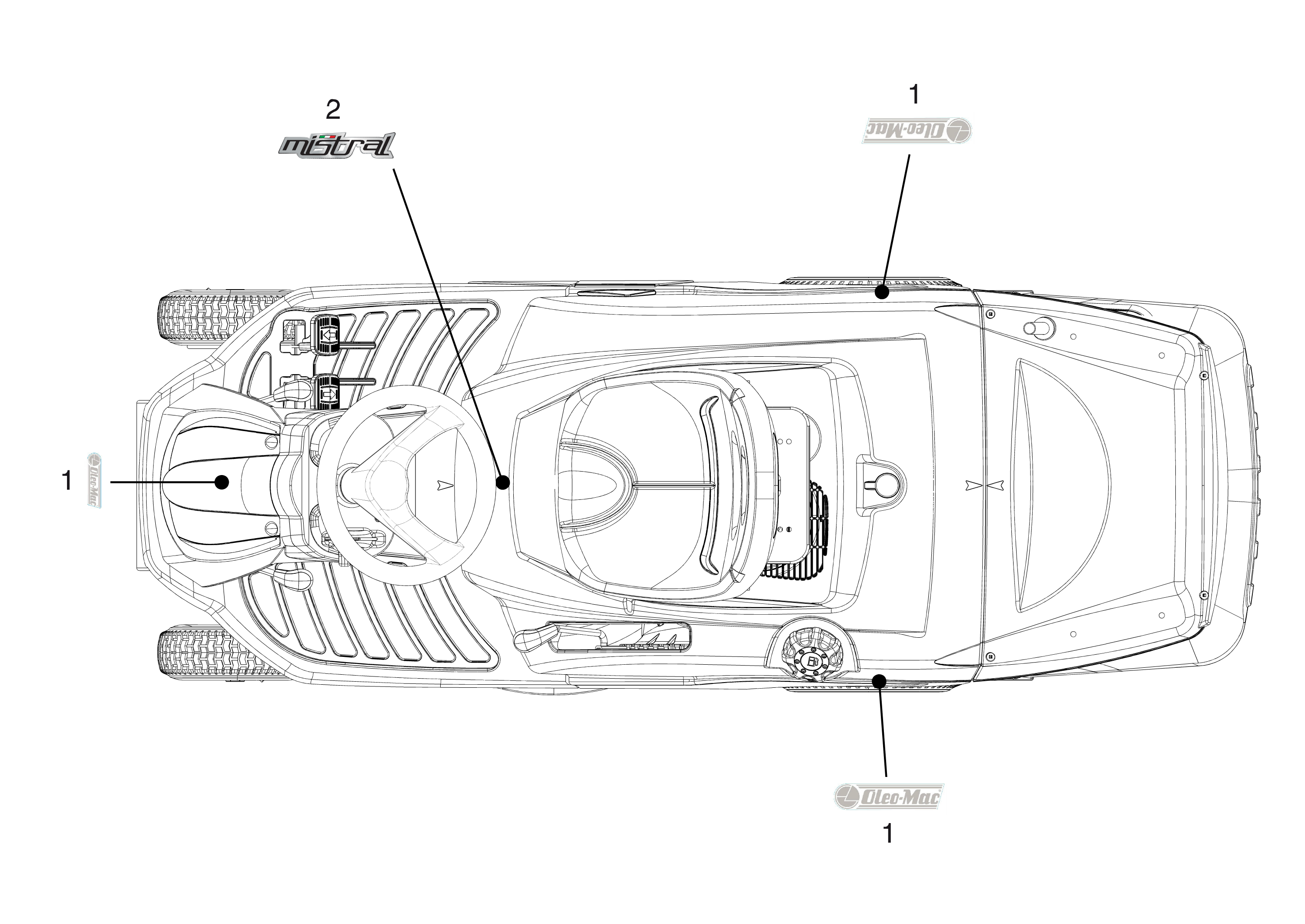

| 1 | 68130522AR | Kit etiquettes | Disponible | Voir la pièce |
| 1 | 68130522AR | Kit etiquettes | Disponible | Voir la pièce |
| 1 | 68130522AR | Kit etiquettes | Disponible | Voir la pièce |
| 2 | 68130520R | Etiquette | Disponible | Voir la pièce |
