Vue Éclatée 999 TTA
Retrouvez les pièces détachées, références et repères disponibles pour 999 TTA.

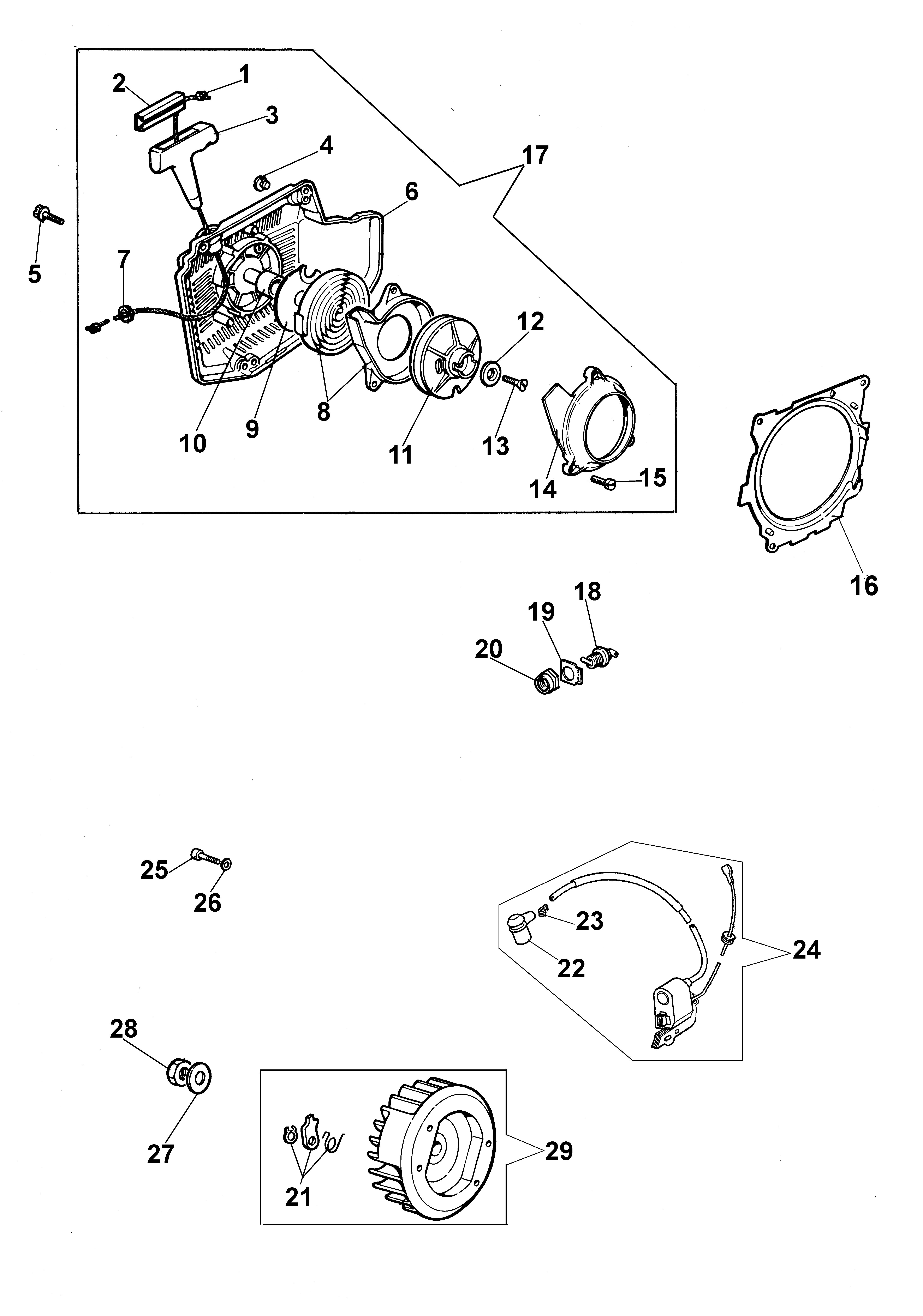

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600128R | Cordelette | Disponible | Voir la pièce |
| 2 | 006000124 | Insert | Disponible | Voir la pièce |
| 3 | 006100953 | Poignee | Disponible | Voir la pièce |
| 4 | 094500280 | Bouchon | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 099900657A | Carter | Disponible | Voir la pièce |
| 7 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 8 | 099900125R | Ressort | Disponible | Voir la pièce |
| 9 | 099900446R | Rondelle | Disponible | Voir la pièce |
| 10 | 006000134 | Bague | Disponible | Voir la pièce |
| 11 | 006001021 | Poulie | Disponible | Voir la pièce |
| 12 | 006000135 | Rondelle | Disponible | Voir la pièce |
| 13 | 005000136 | Vis | Disponible | Voir la pièce |
| 14 | 099900590 | Flasque | Disponible | Voir la pièce |
| 15 | 3908004 | Vis | Disponible | Voir la pièce |
| 16 | 018500140 | Flasque | Disponible | Voir la pièce |
| 17 | 099900336AR | Carter (rouge) | Disponible | Voir la pièce |
| 17 | 099900862R | Carter | Non reliée | |
| 18 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 19 | 004000438R | Decalque | Disponible | Voir la pièce |
| 20 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 21 | 099900601 | Flasque | Disponible | Voir la pièce |
| 22 | 094500049 | Capot de bougie | Disponible | Voir la pièce |
| 23 | 006100188 | Ressort | Disponible | Voir la pièce |
| 24 | 018600241 | Bobine | Disponible | Voir la pièce |
| 25 | 094000101R | Vis | Disponible | Voir la pièce |
| 26 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 27 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 28 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 29 | 018500142BR | Volant | Disponible | Voir la pièce |

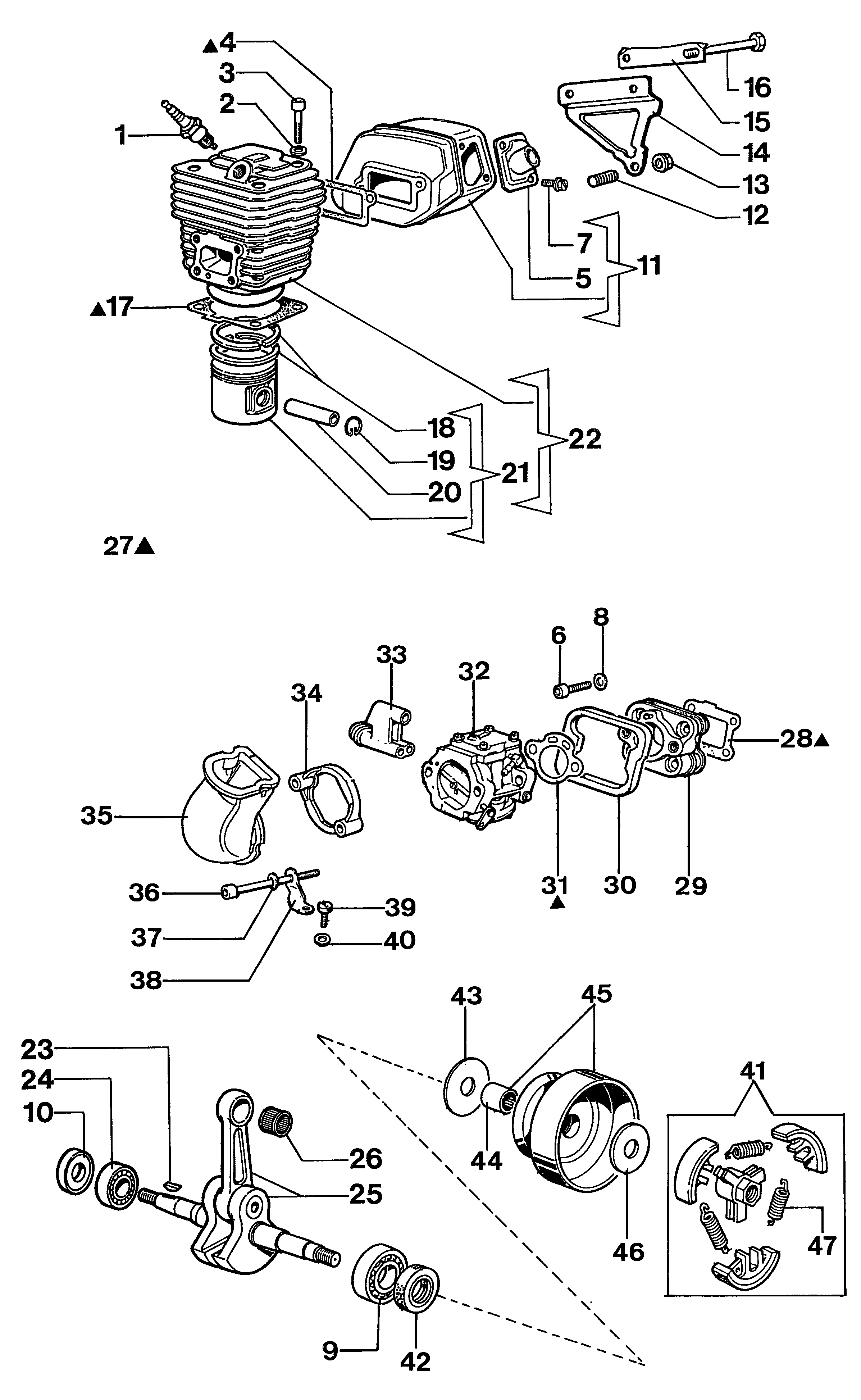

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000019R | Bougie | Non reliée | |
| 2 | 3833076R | Rondelle | Non reliée | |
| 3 | 099900195 | Vis | Disponible | Voir la pièce |
| 4 | 099900032R | Joint | Disponible | Voir la pièce |
| 5 | 099900074 | Flasque | Disponible | Voir la pièce |
| 6 | 006000101R | Vis | Disponible | Voir la pièce |
| 7 | 099900297 | Vis | Disponible | Voir la pièce |
| 8 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 9 | 099900263R | Roulement | Disponible | Voir la pièce |
| 10 | 3050015AR | Bague | Non reliée | |
| 11 | 099900063 | Pot | Disponible | Voir la pièce |
| 12 | 099900486 | Vis | Disponible | Voir la pièce |
| 13 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 099900055 | Bride | Disponible | Voir la pièce |
| 15 | 099900482 | Bride | Disponible | Voir la pièce |
| 16 | 099900167 | Vis | Disponible | Voir la pièce |
| 17 | 099900037A | Joint | Disponible | Voir la pièce |
| 18 | 099900450R | Segment Ø56 | Disponible | Voir la pièce |
| 19 | 099900073 | Bague | Disponible | Voir la pièce |
| 20 | 099900002R | Axe piston | Disponible | Voir la pièce |
| 21 | 099900342 | Piston complet Ø56 | Disponible | Voir la pièce |
| 22 | 018500029A | Cylindre | Disponible | Voir la pièce |
| 23 | 3028014R | Clavette | Non reliée | |
| 24 | 099900006R | Roulement | Disponible | Voir la pièce |
| 25 | 099900011 | Vilebrequin | Disponible | Voir la pièce |
| 26 | 3037021 | Roulement | Disponible | Voir la pièce |
| 27 | 099900344A | Kit joints | Disponible | Voir la pièce |
| 28 | 099900031R | Joint | Disponible | Voir la pièce |
| 29 | 099900033 | Bride termique | Disponible | Voir la pièce |
| 30 | 099900111 | Flasque | Disponible | Voir la pièce |
| 31 | 099900035R | Joint | Disponible | Voir la pièce |
| 32 | 018600309 | Carburateur WGA-10 | Disponible | Voir la pièce |
| 33 | 099900753 | Guide vis | Disponible | Voir la pièce |
| 34 | 018600278 | Jeu de raccord et flasque | Disponible | Voir la pièce |
| 35 | 018600278 | Jeu de raccord et flasque | Disponible | Voir la pièce |
| 36 | 028200171 | Vis | Disponible | Voir la pièce |
| 37 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 38 | 099900138A | Bride | Disponible | Voir la pièce |
| 39 | 3908003 | Vis | Disponible | Voir la pièce |
| 40 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 41 | 018600281 | Embrayage compl. | Disponible | Voir la pièce |
| 42 | 099900014R | Bague | Disponible | Voir la pièce |
| 43 | 099900216 | Rondelle | Disponible | Voir la pièce |
| 44 | 018600026 | Roulement | Disponible | Voir la pièce |
| 45 | 018600025AR | Cloche embrayage | Disponible | Voir la pièce |
| 46 | 018600034A | Rondelle | Disponible | Voir la pièce |
| 47 | 018500109A | Ressort | Disponible | Voir la pièce |

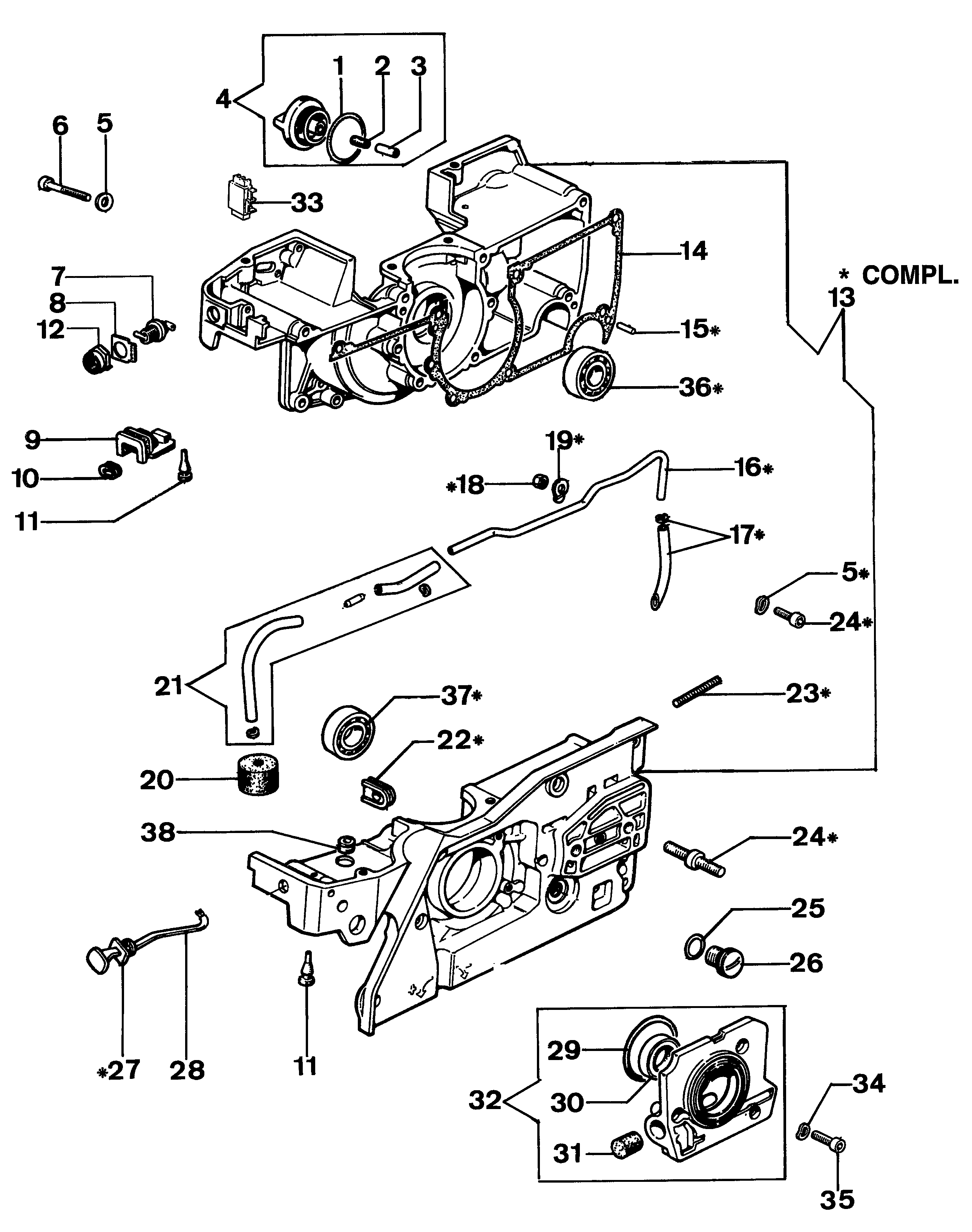

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 099900090R | Bague | Disponible | Voir la pièce |
| 2 | 093000417 | Feutre | Disponible | Voir la pièce |
| 3 | 094500529 | Soupape | Disponible | Voir la pièce |
| 4 | 018500002 | Bouchon | Disponible | Voir la pièce |
| 5 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 5 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 6 | 006000101R | Vis | Disponible | Voir la pièce |
| 7 | 094500497R | Interrupteur | Disponible | Voir la pièce |
| 8 | 004000438R | Decalque | Disponible | Voir la pièce |
| 9 | 099900144 | Collier | Disponible | Voir la pièce |
| 10 | 099900112 | Passe-cable | Disponible | Voir la pièce |
| 11 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 11 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 12 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 13 | 018600306R | Carter moteur | Disponible | Voir la pièce |
| 14 | 099900065R | Joint | Disponible | Voir la pièce |
| 15 | 3023008R | Goupille | Disponible | Voir la pièce |
| 16 | 018500056 | Tuyau | Disponible | Voir la pièce |
| 17 | 018100087 | Tuyau | Disponible | Voir la pièce |
| 18 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 19 | 018500055 | Bride | Disponible | Voir la pièce |
| 20 | 018500054R | Eponge | Disponible | Voir la pièce |
| 21 | 018500072 | Tuyau | Disponible | Voir la pièce |
| 22 | 099900113 | Passe-cable | Disponible | Voir la pièce |
| 23 | 099900486 | Vis | Disponible | Voir la pièce |
| 24 | 099900095R | Goujon | Disponible | Voir la pièce |
| 24 | 099900095R | Goujon | Disponible | Voir la pièce |
| 25 | 099900292 | Bague or | Disponible | Voir la pièce |
| 26 | 099900290 | Bouchon | Disponible | Voir la pièce |
| 27 | 099900114 | Passe-cable | Disponible | Voir la pièce |
| 28 | 099900108 | Levier de demarrage | Disponible | Voir la pièce |
| 29 | 099900126 | Bague or | Disponible | Voir la pièce |
| 30 | 099900014R | Bague | Disponible | Voir la pièce |
| 31 | 018500007 | Bouchon | Disponible | Voir la pièce |
| 32 | 018500026R | Corp | Disponible | Voir la pièce |
| 33 | 018500174 | Bouchon | Disponible | Voir la pièce |
| 34 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 35 | 006000085 | Vis | Disponible | Voir la pièce |
| 36 | 099900006R | Roulement | Disponible | Voir la pièce |
| 37 | 099900263R | Roulement | Disponible | Voir la pièce |
| 38 | 099900110 | Passe-cable | Disponible | Voir la pièce |

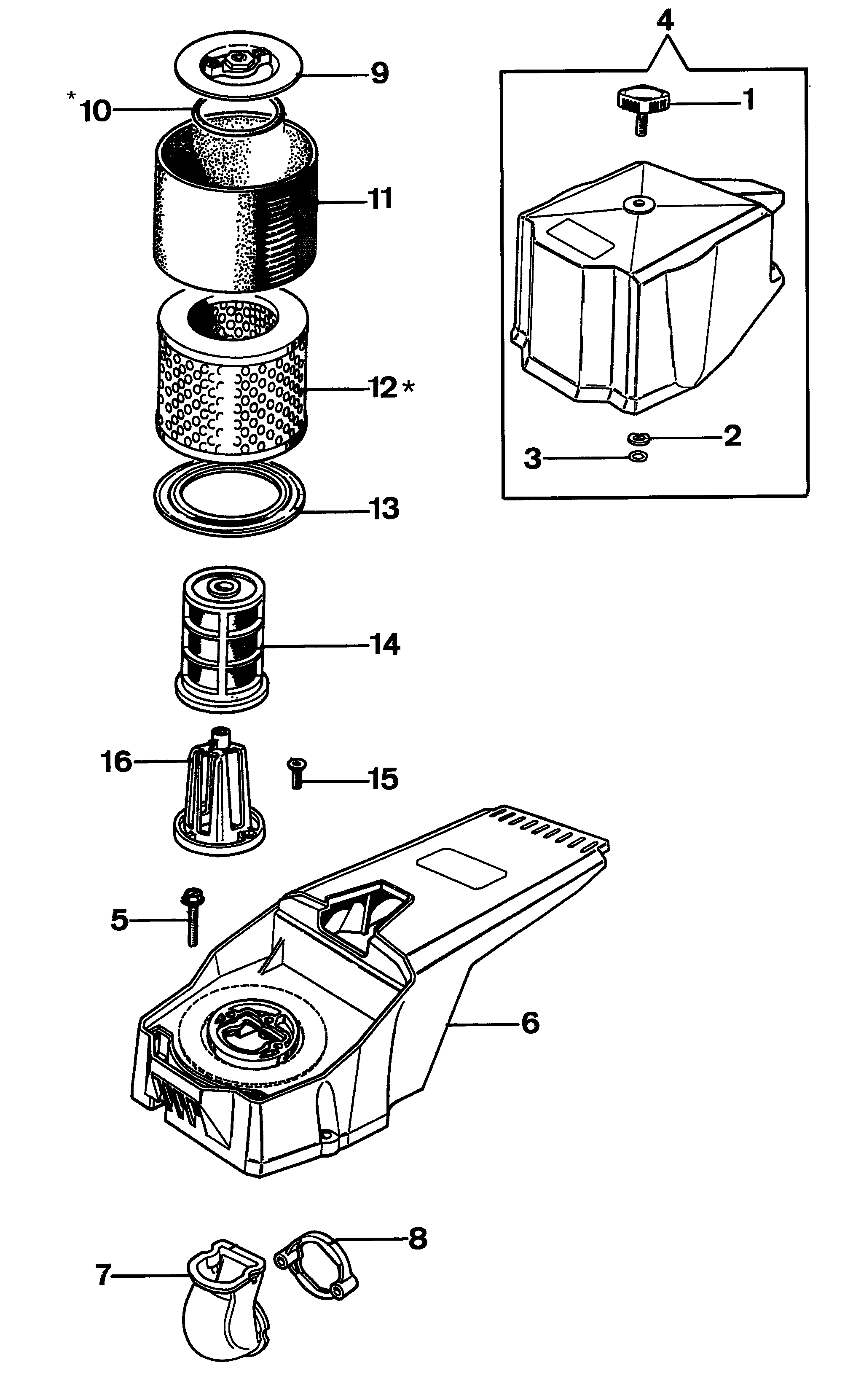

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600052 | Pommeau | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 3049005R | Bague or | Disponible | Voir la pièce |
| 4 | 099900829 | Couvercle | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 099900847R | Carter embrague | Disponible | Voir la pièce |
| 7 | 018600278 | Jeu de raccord et flasque | Disponible | Voir la pièce |
| 8 | 018600278 | Jeu de raccord et flasque | Disponible | Voir la pièce |
| 9 | 099900899 | Flasque | Disponible | Voir la pièce |
| 10 | 3049050R | Bague or | Disponible | Voir la pièce |
| 11 | 018600075AR | Filtre aire | Disponible | Voir la pièce |
| 12 | 099900898R | Kit filtre air | Disponible | Voir la pièce |
| 12 | 099900898R | Kit filtre air | Disponible | Voir la pièce |
| 13 | 018600090A | Joint | Disponible | Voir la pièce |
| 14 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 15 | 020000013 | Vis | Non reliée | |
| 16 | 52010014B | Corp filtre | Disponible | Voir la pièce |

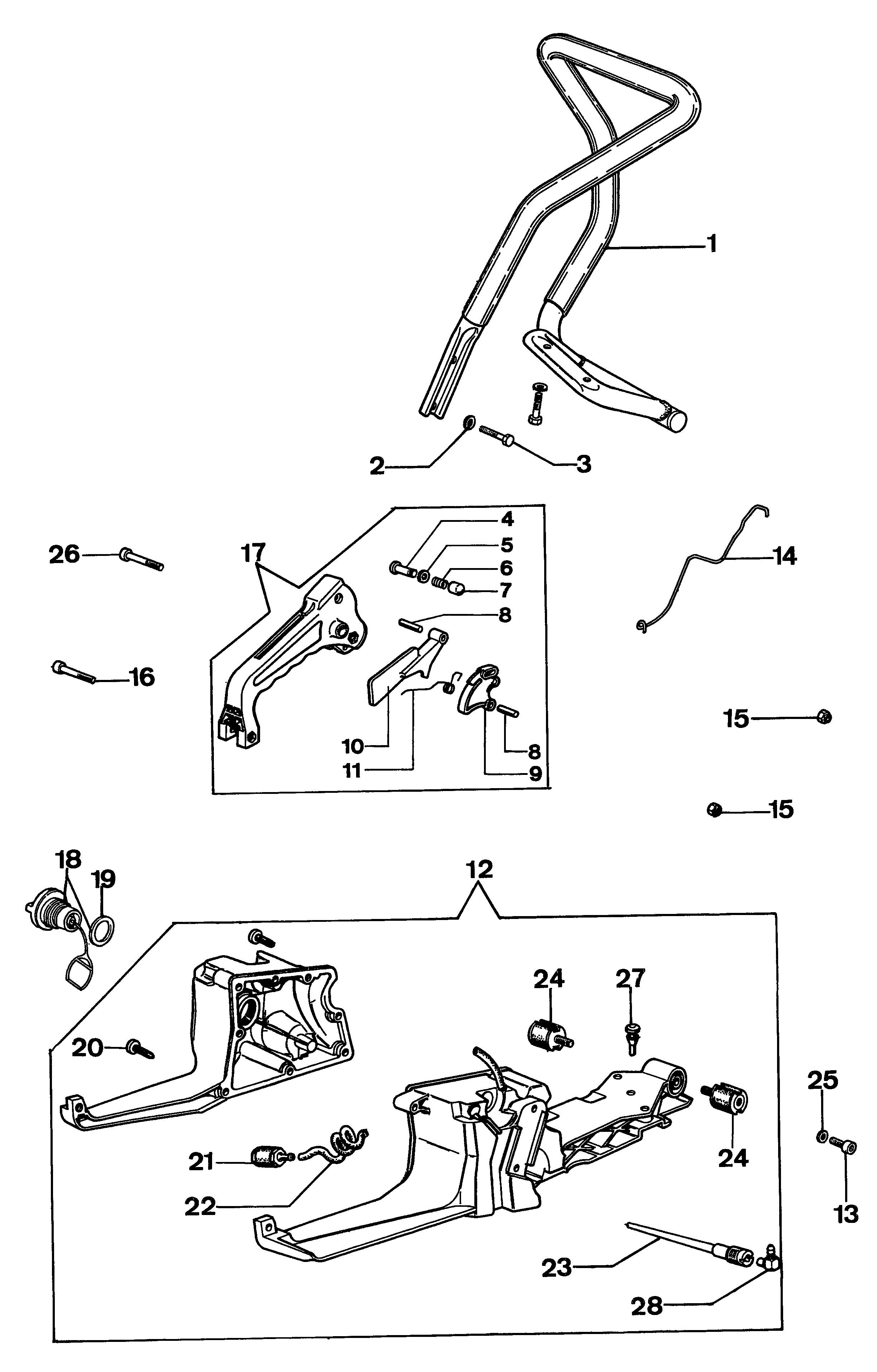

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600020 | Poignee | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 3806022R | Vis | Disponible | Voir la pièce |
| 4 | 004000433 | Pivot | Disponible | Voir la pièce |
| 5 | 004000434 | Rondelle | Disponible | Voir la pièce |
| 6 | 004000078 | Ressort | Disponible | Voir la pièce |
| 7 | 004000077 | Capot | Disponible | Voir la pièce |
| 8 | 006100364 | Goupille | Disponible | Voir la pièce |
| 8 | 006100364 | Goupille | Disponible | Voir la pièce |
| 9 | 099900056 | Accelerateur | Disponible | Voir la pièce |
| 10 | 099900028 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | 099900145 | Ressort | Disponible | Voir la pièce |
| 12 | 018600320R | Réservoir mix | Disponible | Voir la pièce |
| 12 | 018600321R | Réservoir mix | Disponible | Voir la pièce |
| 13 | 006000235 | Vis | Disponible | Voir la pièce |
| 14 | 099900143 | Tige | Disponible | Voir la pièce |
| 15 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 15 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 16 | 006000063 | Vis | Disponible | Voir la pièce |
| 17 | 099900304 | Poignee | Disponible | Voir la pièce |
| 18 | 018500178 | Bouchon | Disponible | Voir la pièce |
| 19 | 018500159R | Joint | Disponible | Voir la pièce |
| 20 | 099900295 | Vis | Disponible | Voir la pièce |
| 21 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 22 | 098000319BR | Tuyau | Non reliée | |
| 23 | 018500096 | Couvercle | Disponible | Voir la pièce |
| 24 | 099900064R | Amortisseur | Disponible | Voir la pièce |
| 24 | 099900064R | Amortisseur | Disponible | Voir la pièce |
| 25 | 3833076R | Rondelle | Non reliée | |
| 26 | 3801035 | Vis | Disponible | Voir la pièce |
| 27 | 099900268A | Arrêt | Disponible | Voir la pièce |
| 28 | 018500066 | Jeu de raccords | Disponible | Voir la pièce |

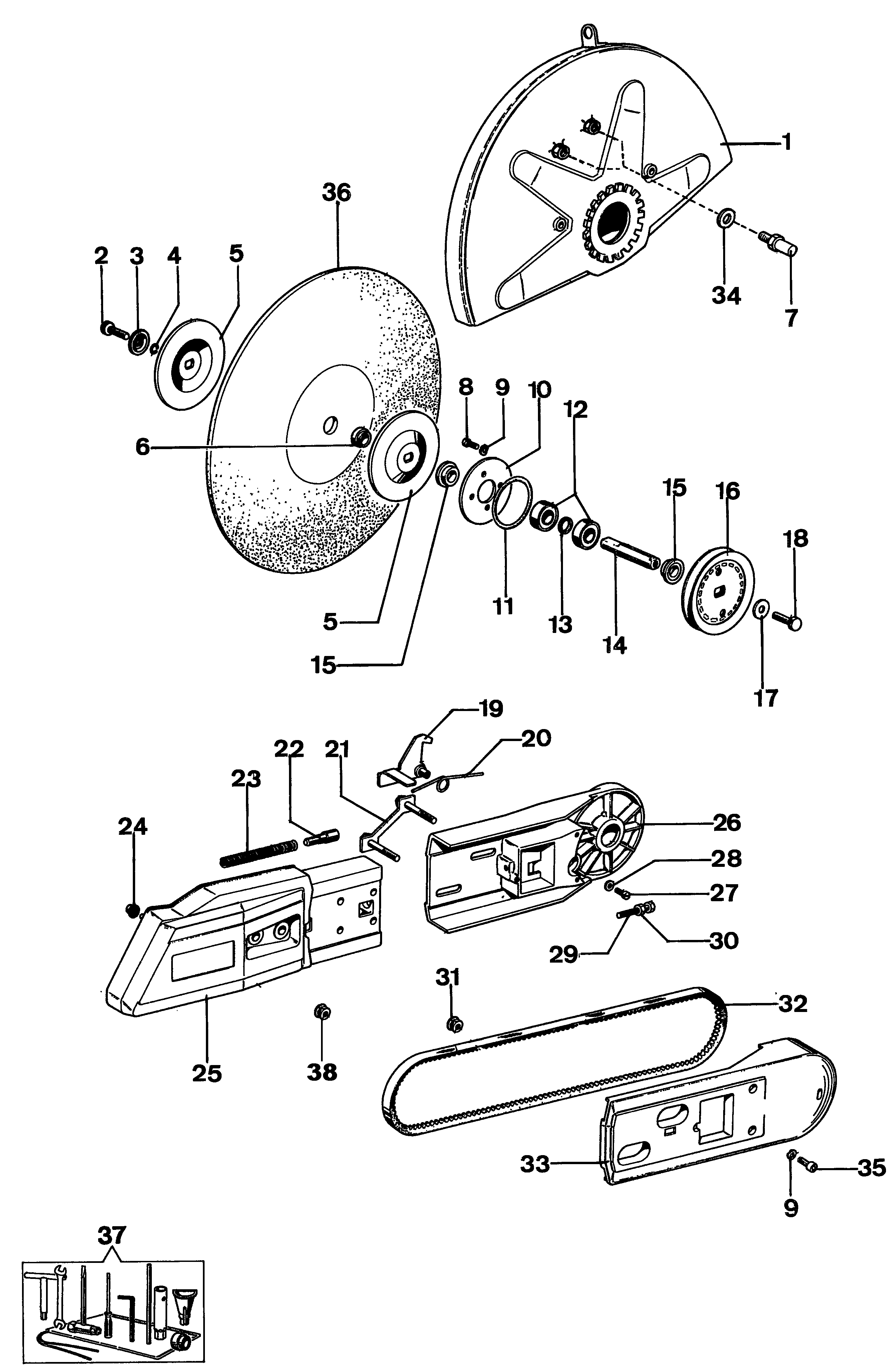

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018100255 | Carter disque 12 | Disponible | Voir la pièce |
| 1 | 018600185 | Carter disque 12 | Disponible | Voir la pièce |
| 2 | 3806067R | Vis | Disponible | Voir la pièce |
| 3 | 018500061 | Rondelle | Disponible | Voir la pièce |
| 4 | 3026012 | Bague | Disponible | Voir la pièce |
| 5 | 018600007 | Flasque | Disponible | Voir la pièce |
| 5 | 018600007 | Flasque | Disponible | Voir la pièce |
| 6 | 018600017A | Entretoise | Disponible | Voir la pièce |
| 7 | 018100251 | Pivot | Disponible | Voir la pièce |
| 8 | 3806022R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 018100012 | Flasque | Disponible | Voir la pièce |
| 11 | 018100029 | Bague or | Disponible | Voir la pièce |
| 12 | 3035042R | Roulement | Disponible | Voir la pièce |
| 13 | 018100020 | Bague | Disponible | Voir la pièce |
| 14 | 018600019R | Arbre | Disponible | Voir la pièce |
| 15 | 018600237 | Entretoise | Disponible | Voir la pièce |
| 15 | 018600237 | Entretoise | Disponible | Voir la pièce |
| 16 | 018600004A | Poulie | Disponible | Voir la pièce |
| 17 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 18 | 3933034AR | Pivot | Non reliée | |
| 19 | 018100015 | Cliquet | Disponible | Voir la pièce |
| 20 | 018100038 | Ressort | Disponible | Voir la pièce |
| 21 | 018600009 | Etrier | Disponible | Voir la pièce |
| 22 | 018600015 | Pivot | Disponible | Voir la pièce |
| 23 | 018600030 | Ressort | Disponible | Voir la pièce |
| 24 | 006000300 | Bague | Disponible | Voir la pièce |
| 25 | 018600002 | Capot courroie | Disponible | Voir la pièce |
| 26 | 018600001 | Bras | Disponible | Voir la pièce |
| 27 | 006000156R | Vis | Disponible | Voir la pièce |
| 28 | 094500034R | Rondelle | Non reliée | |
| 29 | 3933034AR | Pivot | Non reliée | |
| 30 | 094600112 | Ecrou | Disponible | Voir la pièce |
| 31 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 32 | 018600031R | Courroie | Disponible | Voir la pièce |
| 33 | 018600003 | Couvercle | Disponible | Voir la pièce |
| 34 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 35 | 006000624 | Vis | Disponible | Voir la pièce |
| 36 | 018600032 | Disque 16 (cement) | Disponible | Voir la pièce |
| 36 | 018600033 | Disque 16 (metal) | Disponible | Voir la pièce |
| 36 | 52010171 | Disque 14 (metal) | Disponible | Voir la pièce |
| 36 | 52010172 | Disque 14 (cement) | Disponible | Voir la pièce |
| 37 | 018600038 | Kit outils | Disponible | Voir la pièce |
| 38 | 008200913R | Ecrou | Disponible | Voir la pièce |

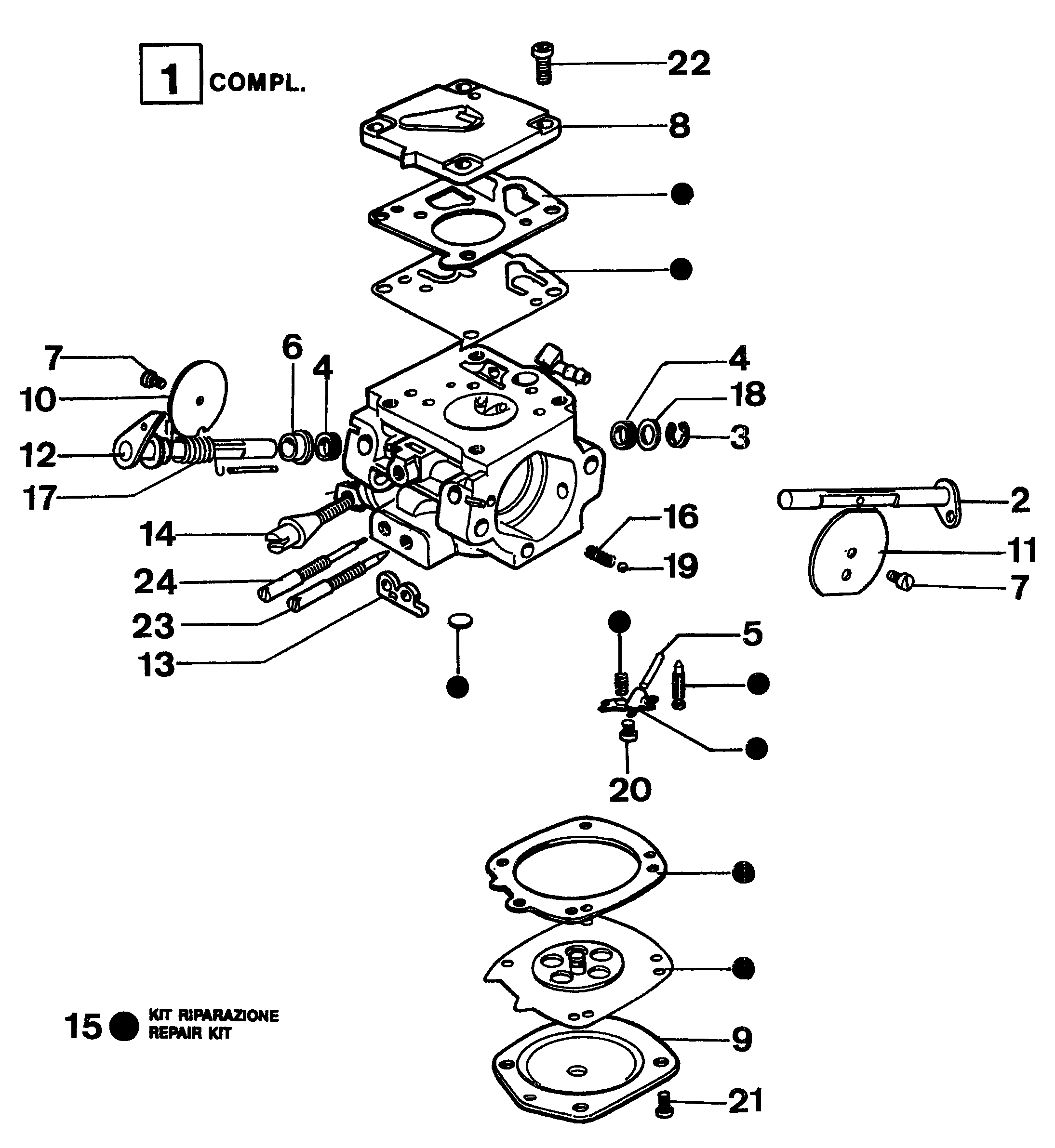

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600309 | Carburateur WGA-10 | Disponible | Voir la pièce |
| 2 | 099900346 | Arbre | Disponible | Voir la pièce |
| 3 | 3026004R | Bague | Non reliée | |
| 4 | 018600152 | Bague | Disponible | Voir la pièce |
| 4 | 018600152 | Bague | Disponible | Voir la pièce |
| 5 | 006000201 | Axe | Disponible | Voir la pièce |
| 6 | 018600160 | Bague | Disponible | Voir la pièce |
| 7 | 099900396 | Vis | Disponible | Voir la pièce |
| 7 | 099900396 | Vis | Disponible | Voir la pièce |
| 8 | 006000196 | Couvercle | Disponible | Voir la pièce |
| 9 | 006000192 | Couvercle | Disponible | Voir la pièce |
| 10 | 099900349 | Papillon | Disponible | Voir la pièce |
| 11 | 099900351 | Papillon | Disponible | Voir la pièce |
| 12 | 099900345 | Arbre | Disponible | Voir la pièce |
| 13 | 099900355 | Flasque | Disponible | Voir la pièce |
| 14 | 099900350 | Vis | Disponible | Voir la pièce |
| 15 | 006000225 | Kit réparation | Disponible | Voir la pièce |
| 16 | 006000326 | Ressort | Disponible | Voir la pièce |
| 17 | 018600153 | Ressort | Disponible | Voir la pièce |
| 18 | 018600182 | Rondelle | Disponible | Voir la pièce |
| 19 | 006000325 | Bille | Disponible | Voir la pièce |
| 20 | 006000202 | Vis | Disponible | Voir la pièce |
| 21 | 006000197 | Vis | Disponible | Voir la pièce |
| 22 | 006000219 | Vis | Disponible | Voir la pièce |
| 23 | 099900352 | Vis L | Disponible | Voir la pièce |
| 24 | 099900353 | Vis H | Disponible | Voir la pièce |
