Vue Éclatée 284 TTA
Retrouvez les pièces détachées, références et repères disponibles pour 284 TTA.

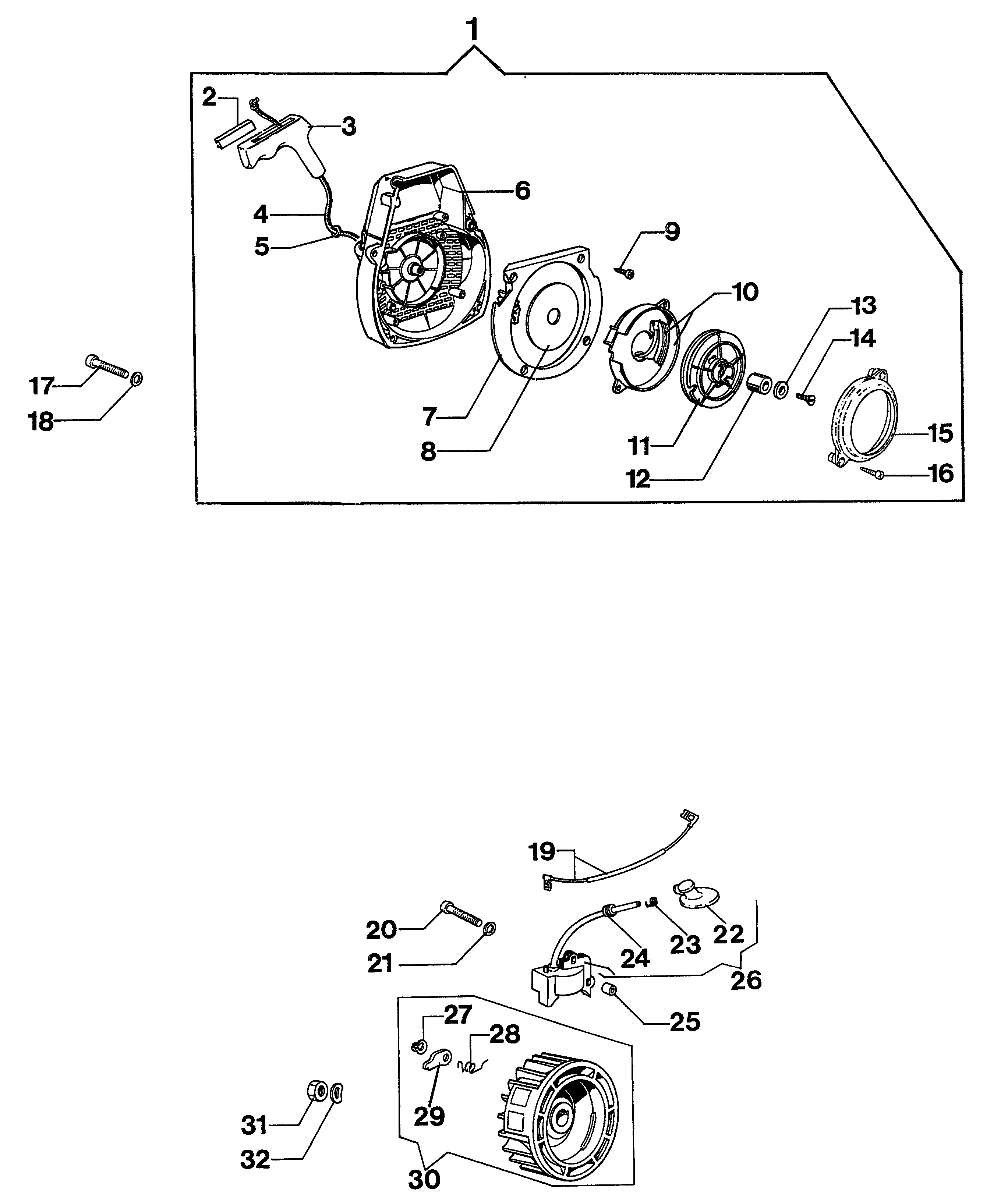

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018100203A | Demarrage complet | Disponible | Voir la pièce |
| 2 | 006000124 | Insert | Disponible | Voir la pièce |
| 3 | 006100953 | Poignee | Disponible | Voir la pièce |
| 4 | 018600128R | Cordelette | Disponible | Voir la pièce |
| 5 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 6 | 008200992A | Carter | Disponible | Voir la pièce |
| 6 | 008200993A | Carter (rouge) | Disponible | Voir la pièce |
| 7 | 008200915A | Flasque | Disponible | Voir la pièce |
| 8 | 008200131 | Bride | Disponible | Voir la pièce |
| 9 | 3960017AR | Vis | Disponible | Voir la pièce |
| 10 | 018100174R | Ressort | Disponible | Voir la pièce |
| 11 | 006001021 | Poulie | Disponible | Voir la pièce |
| 12 | 006000134 | Bague | Disponible | Voir la pièce |
| 13 | 006000135 | Rondelle | Disponible | Voir la pièce |
| 14 | 005000136 | Vis | Disponible | Voir la pièce |
| 15 | 018100199 | Flasque | Disponible | Voir la pièce |
| 16 | 011200041 | Vis | Disponible | Voir la pièce |
| 17 | 006000064 | Vis | Disponible | Voir la pièce |
| 18 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 19 | 008200929 | Cable | Disponible | Voir la pièce |
| 20 | 006000063 | Vis | Disponible | Voir la pièce |
| 21 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 007201045 | Capot de bougie | Disponible | Voir la pièce |
| 23 | 006100188 | Ressort | Disponible | Voir la pièce |
| 24 | 006000187 | Passe-cable | Disponible | Voir la pièce |
| 25 | 007200965 | Entretoise | Disponible | Voir la pièce |
| 26 | 007201097BR | Bobine | Disponible | Voir la pièce |
| 27 | 006000141 | Bague | Disponible | Voir la pièce |
| 28 | 006000139 | Ressort | Disponible | Voir la pièce |
| 29 | 099900601 | Flasque | Disponible | Voir la pièce |
| 30 | 007201088A | Volant | Disponible | Voir la pièce |
| 31 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 32 | 005000343R | Rondelle | Disponible | Voir la pièce |

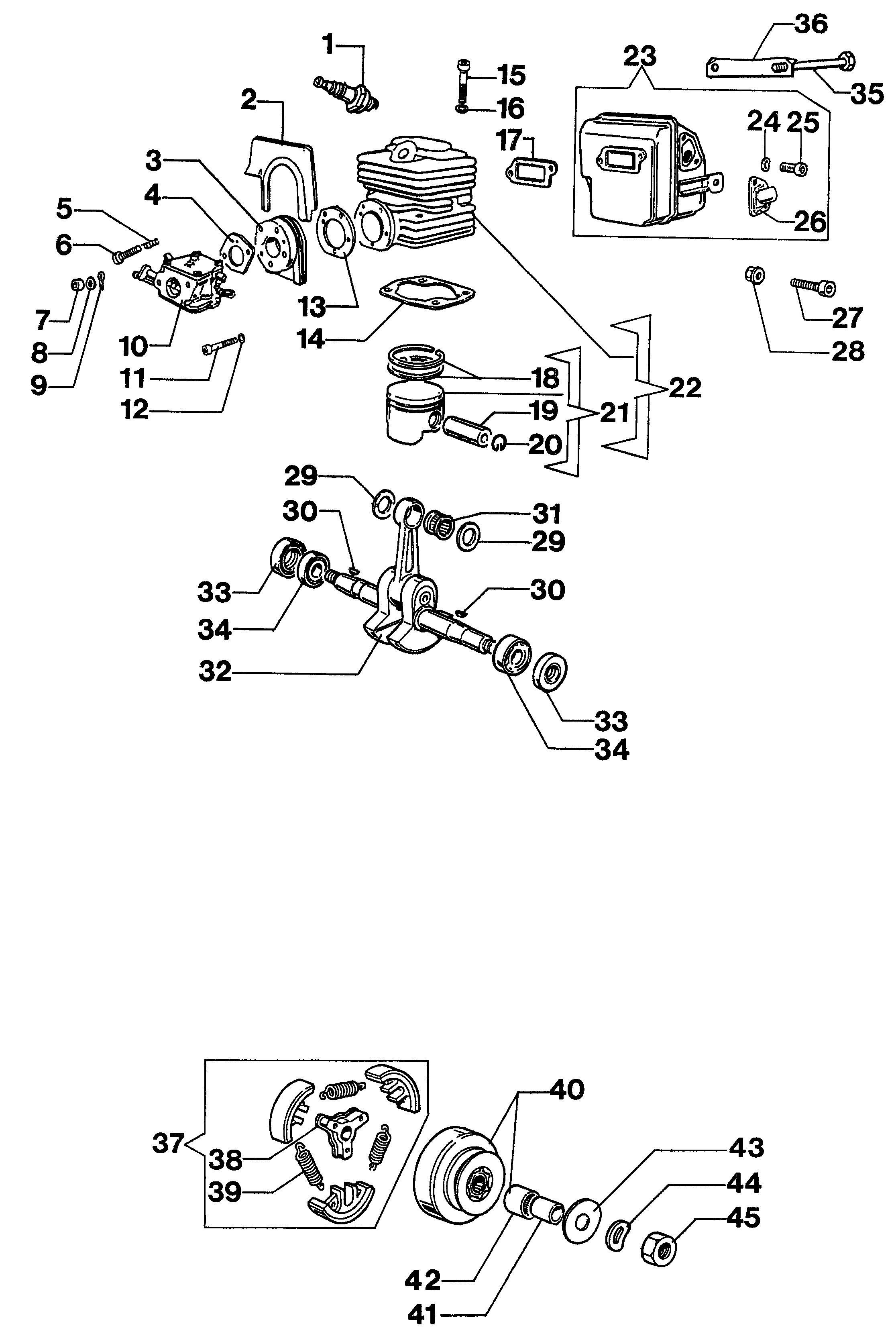

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000019R | Bougie | Non reliée | |
| 2 | 008000022 | Protection | Disponible | Voir la pièce |
| 3 | 008200925 | Bride termique | Disponible | Voir la pièce |
| 4 | 018100370 | Kit joints | Disponible | Voir la pièce |
| 5 | 006000057 | Ressort | Disponible | Voir la pièce |
| 6 | 006000056 | Vis | Disponible | Voir la pièce |
| 7 | 006000258 | Bague | Disponible | Voir la pièce |
| 8 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 9 | 004000059 | Goupille | Disponible | Voir la pièce |
| 10 | 018100297A | Carburateur WJ-59B | Disponible | Voir la pièce |
| 11 | 006000024R | Vis | Disponible | Voir la pièce |
| 12 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 13 | 006000020R | Joint | Disponible | Voir la pièce |
| 14 | 008000002AR | Joint | Disponible | Voir la pièce |
| 15 | 005100906AR | Vis | Disponible | Voir la pièce |
| 16 | 3833076R | Rondelle | Non reliée | |
| 17 | 006000331 | Joint | Disponible | Voir la pièce |
| 18 | 008200015R | Segment Ø52 | Disponible | Voir la pièce |
| 19 | 008000012 | Axe piston | Disponible | Voir la pièce |
| 20 | 007201198R | Bague | Disponible | Voir la pièce |
| 21 | 008200521 | Piston complet Ø52 | Disponible | Voir la pièce |
| 22 | 008100001 | Cylindre | Disponible | Voir la pièce |
| 23 | 018100077 | Pot | Disponible | Voir la pièce |
| 24 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 25 | 027500041R | Vis | Disponible | Voir la pièce |
| 26 | 018100075 | Flasque | Disponible | Voir la pièce |
| 27 | 006000369 | Vis | Disponible | Voir la pièce |
| 28 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 008200286 | Entretoise | Disponible | Voir la pièce |
| 29 | 008200286 | Entretoise | Disponible | Voir la pièce |
| 30 | 3028014R | Clavette | Non reliée | |
| 30 | 3028014R | Clavette | Non reliée | |
| 31 | 006000010 | Cage a aguilles | Non reliée | |
| 32 | 008200944 | Vilebrequin | Disponible | Voir la pièce |
| 33 | 3050015AR | Bague | Non reliée | |
| 33 | 3050015AR | Bague | Non reliée | |
| 34 | 3034012R | Roulement | Non reliée | |
| 34 | 3034012R | Roulement | Non reliée | |
| 35 | 005400303R | Vis | Disponible | Voir la pièce |
| 36 | 006000312 | Bride | Disponible | Voir la pièce |
| 37 | 006000934 | Embrayage | Disponible | Voir la pièce |
| 38 | 006000934 | Embrayage | Disponible | Voir la pièce |
| 39 | 006000160 | Ressort | Disponible | Voir la pièce |
| 40 | 018100227 | Cloche embrayage | Disponible | Voir la pièce |
| 41 | 006000164 | Bague | Disponible | Voir la pièce |
| 42 | 018100207 | Roulement | Disponible | Voir la pièce |
| 43 | 028200093 | Rondelle | Disponible | Voir la pièce |
| 44 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 45 | 006000167 | Ecrou | Disponible | Voir la pièce |

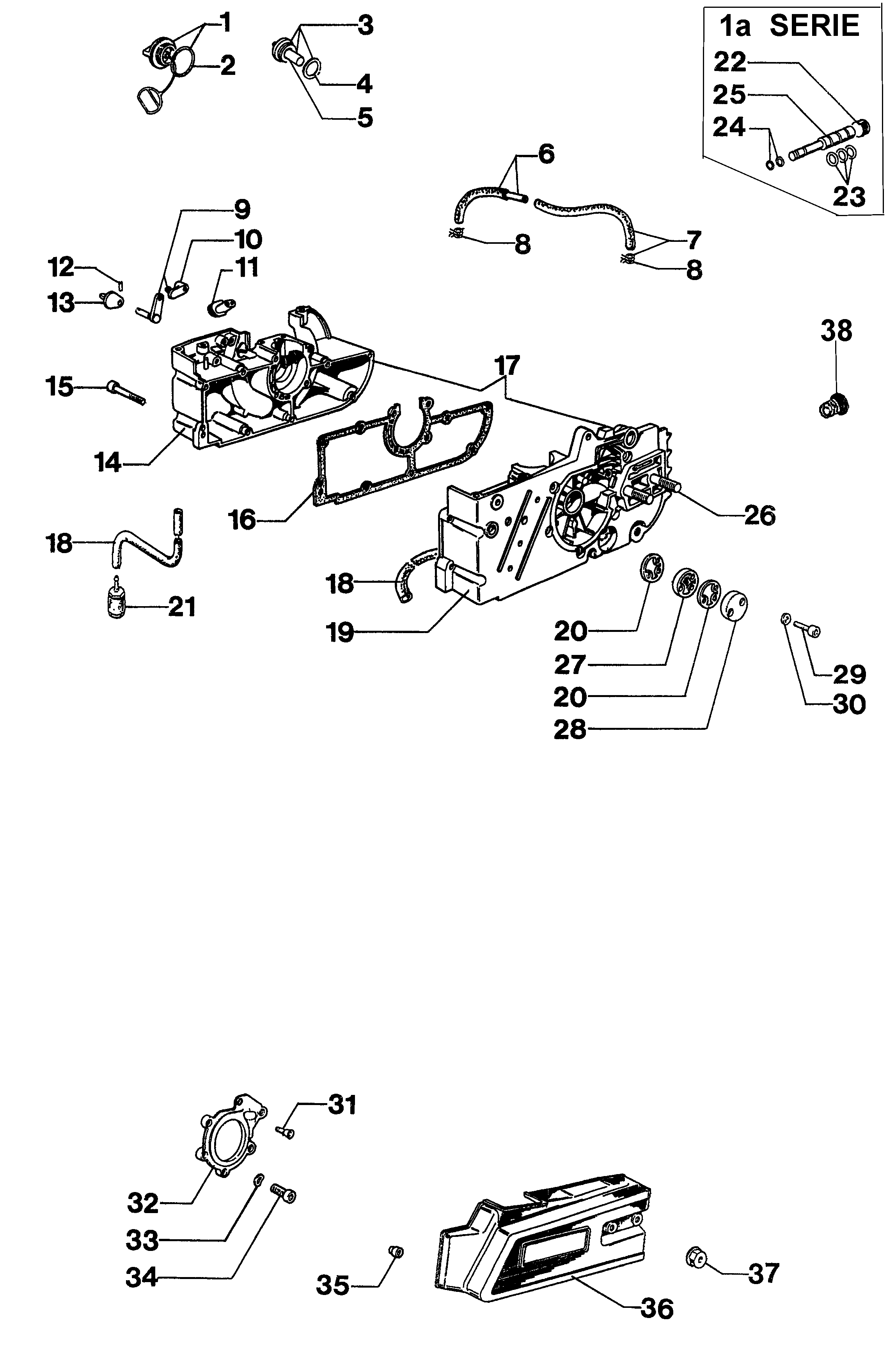

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 006101033 | Bouchon | Disponible | Voir la pièce |
| 2 | 3049019 | Bague or | Disponible | Voir la pièce |
| 3 | 018100118B | Bouchon | Disponible | Voir la pièce |
| 4 | 094500054R | Joint | Disponible | Voir la pièce |
| 5 | 094500529 | Soupape | Disponible | Voir la pièce |
| 6 | 005401041 | Tuyau | Disponible | Voir la pièce |
| 7 | 018000131 | Tuyau | Disponible | Voir la pièce |
| 8 | 006000311 | Bande | Disponible | Voir la pièce |
| 8 | 006000311 | Bande | Disponible | Voir la pièce |
| 9 | 018100178 | Fourchette | Disponible | Voir la pièce |
| 10 | 018100165 | Bielle | Disponible | Voir la pièce |
| 11 | 008100928 | Flasque | Disponible | Voir la pièce |
| 12 | 006000054 | Goupille | Disponible | Voir la pièce |
| 13 | 005000053 | Levier de demarrage | Disponible | Voir la pièce |
| 14 | 018100069A | Carter moteur | Disponible | Voir la pièce |
| 14 | 018100303A | Demi-carter | Disponible | Voir la pièce |
| 15 | 099900311B | Vis | Disponible | Voir la pièce |
| 16 | 006000330A | Kit joints | Disponible | Voir la pièce |
| 17 | 018100069A | Carter moteur | Disponible | Voir la pièce |
| 17 | 018100071A | Carter moteur | Disponible | Voir la pièce |
| 18 | 035000047A | Tuyau | Disponible | Voir la pièce |
| 18 | 035000047A | Tuyau | Disponible | Voir la pièce |
| 19 | 018100069A | Carter moteur | Disponible | Voir la pièce |
| 19 | 018100071A | Carter moteur | Disponible | Voir la pièce |
| 20 | 006000081R | Joint | Disponible | Voir la pièce |
| 20 | 006000081R | Joint | Disponible | Voir la pièce |
| 21 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 22 | 006000119 | Collier | Disponible | Voir la pièce |
| 23 | 005100890 | Bague | Disponible | Voir la pièce |
| 24 | 3049002 | Bague or | Disponible | Voir la pièce |
| 25 | 016000014 | Bouchon | Disponible | Voir la pièce |
| 26 | 018100026 | Goujon | Disponible | Voir la pièce |
| 27 | 035000179 | Filtre huile | Disponible | Voir la pièce |
| 28 | 006000084 | Couvercle | Disponible | Voir la pièce |
| 29 | 006000085 | Vis | Disponible | Voir la pièce |
| 30 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 31 | 005401082 | Vis | Disponible | Voir la pièce |
| 32 | 007200543 | Protection | Disponible | Voir la pièce |
| 33 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 34 | 005000362 | Vis | Disponible | Voir la pièce |
| 35 | 006000300 | Bague | Disponible | Voir la pièce |
| 36 | 018100054A | Capot courroie | Disponible | Voir la pièce |
| 37 | 008200913R | Ecrou | Disponible | Voir la pièce |
| 38 | 3045005 | Bouchon | Disponible | Voir la pièce |

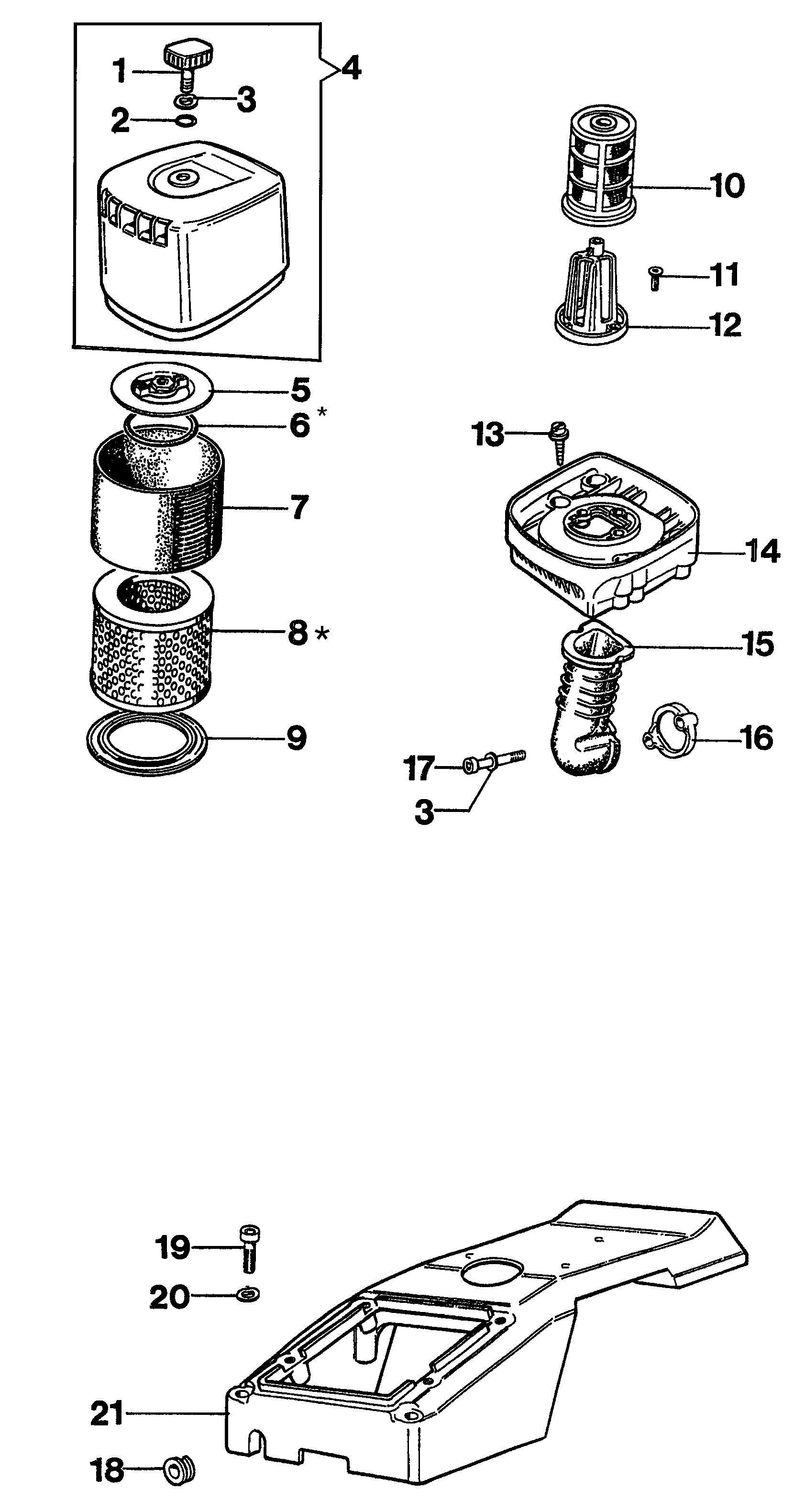

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600052 | Pommeau | Disponible | Voir la pièce |
| 2 | 3049005R | Bague or | Disponible | Voir la pièce |
| 3 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 4 | 018100296 | Couvercle | Disponible | Voir la pièce |
| 5 | 099900899 | Flasque | Disponible | Voir la pièce |
| 6 | 3049050R | Bague or | Disponible | Voir la pièce |
| 7 | 018600126A | Filtre aire | Disponible | Voir la pièce |
| 8 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 8 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 9 | 018600090A | Joint | Disponible | Voir la pièce |
| 10 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 11 | 020000013 | Vis | Non reliée | |
| 12 | 52010014B | Corp filtre | Disponible | Voir la pièce |
| 13 | 099900296R | Vis | Non reliée | |
| 14 | 018100197 | Flasque | Disponible | Voir la pièce |
| 15 | 018100198 | Collecteur | Disponible | Voir la pièce |
| 16 | 015400118A | Flasque | Disponible | Voir la pièce |
| 17 | 026400095 | Vis | Disponible | Voir la pièce |
| 18 | 008100187 | Bague | Disponible | Voir la pièce |
| 19 | 006000068 | Vis | Disponible | Voir la pièce |
| 20 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 21 | 018100202 | Carter embrague | Disponible | Voir la pièce |

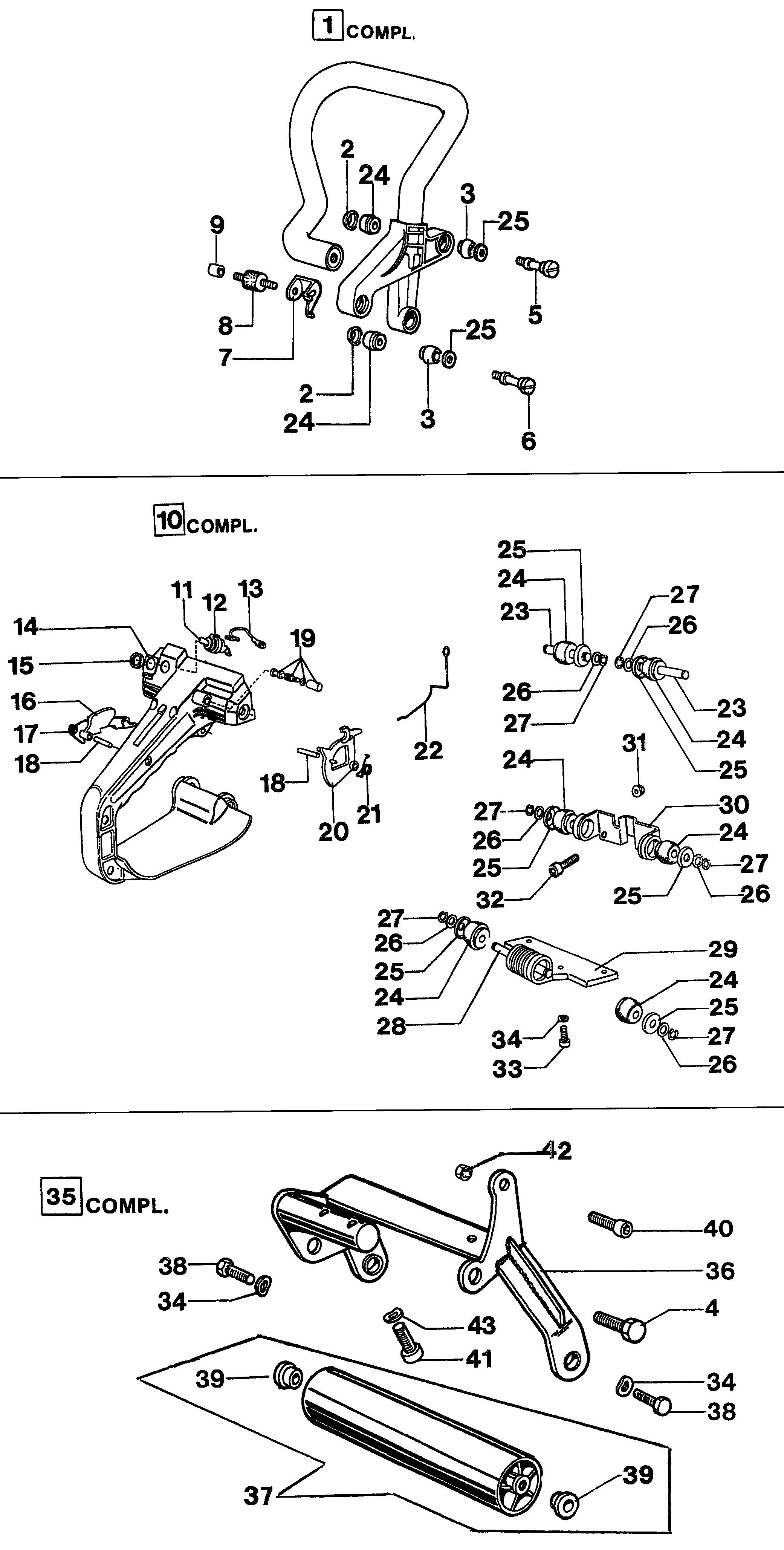

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018100080 | Poignee | Disponible | Voir la pièce |
| 2 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 2 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 3 | 018100053 | Amortisseur | Disponible | Voir la pièce |
| 3 | 018100053 | Amortisseur | Disponible | Voir la pièce |
| 4 | 005400868 | Vis | Disponible | Voir la pièce |
| 5 | 004400567 | Vis | Disponible | Voir la pièce |
| 6 | 007200960 | Vis | Disponible | Voir la pièce |
| 7 | 007200886 | Cavalier | Disponible | Voir la pièce |
| 8 | 006000232 | Support | Disponible | Voir la pièce |
| 9 | 007200887 | Entretoise | Disponible | Voir la pièce |
| 10 | 007201019 | Poignee | Disponible | Voir la pièce |
| 11 | 004000374 | Interrupteur | Disponible | Voir la pièce |
| 12 | 52010132 | Plaquette | Disponible | Voir la pièce |
| 13 | 007200992 | Cable | Disponible | Voir la pièce |
| 14 | 004000438R | Decalque | Disponible | Voir la pièce |
| 15 | 099900397 | Ecrou | Disponible | Voir la pièce |
| 16 | 006100358 | Levier accelerateur | Disponible | Voir la pièce |
| 17 | 005000360 | Ressort | Disponible | Voir la pièce |
| 18 | 006100364 | Goupille | Disponible | Voir la pièce |
| 18 | 006100364 | Goupille | Disponible | Voir la pièce |
| 19 | 005100891 | Interrupteur | Disponible | Voir la pièce |
| 20 | 006000072 | Accelerateur | Disponible | Voir la pièce |
| 21 | 005000359 | Ressort | Disponible | Voir la pièce |
| 22 | 007200961 | Tige | Disponible | Voir la pièce |
| 23 | 007200953 | Barre | Disponible | Voir la pièce |
| 23 | 007200953 | Barre | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 24 | 005200228R | Support | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 3026006R | Bague | Disponible | Voir la pièce |
| 28 | 094500084 | Barre | Disponible | Voir la pièce |
| 29 | 007200952 | Support | Disponible | Voir la pièce |
| 30 | 007200956 | Support | Disponible | Voir la pièce |
| 31 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 32 | 006000624 | Vis | Disponible | Voir la pièce |
| 33 | 006000064 | Vis | Disponible | Voir la pièce |
| 34 | 3833076R | Rondelle | Non reliée | |
| 34 | 3833076R | Rondelle | Non reliée | |
| 34 | 3833076R | Rondelle | Non reliée | |
| 35 | 018100151A | Support | Disponible | Voir la pièce |
| 36 | 018100151A | Support | Disponible | Voir la pièce |
| 37 | 018100318 | Rouelau | Disponible | Voir la pièce |
| 38 | 015000044R | Vis | Disponible | Voir la pièce |
| 38 | 015000044R | Vis | Disponible | Voir la pièce |
| 39 | 018100317 | Entretoise | Disponible | Voir la pièce |
| 39 | 018100317 | Entretoise | Disponible | Voir la pièce |
| 40 | 006000369 | Vis | Disponible | Voir la pièce |
| 41 | 006000101R | Vis | Disponible | Voir la pièce |
| 42 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 43 | 3833073R | Rondelle | Disponible | Voir la pièce |

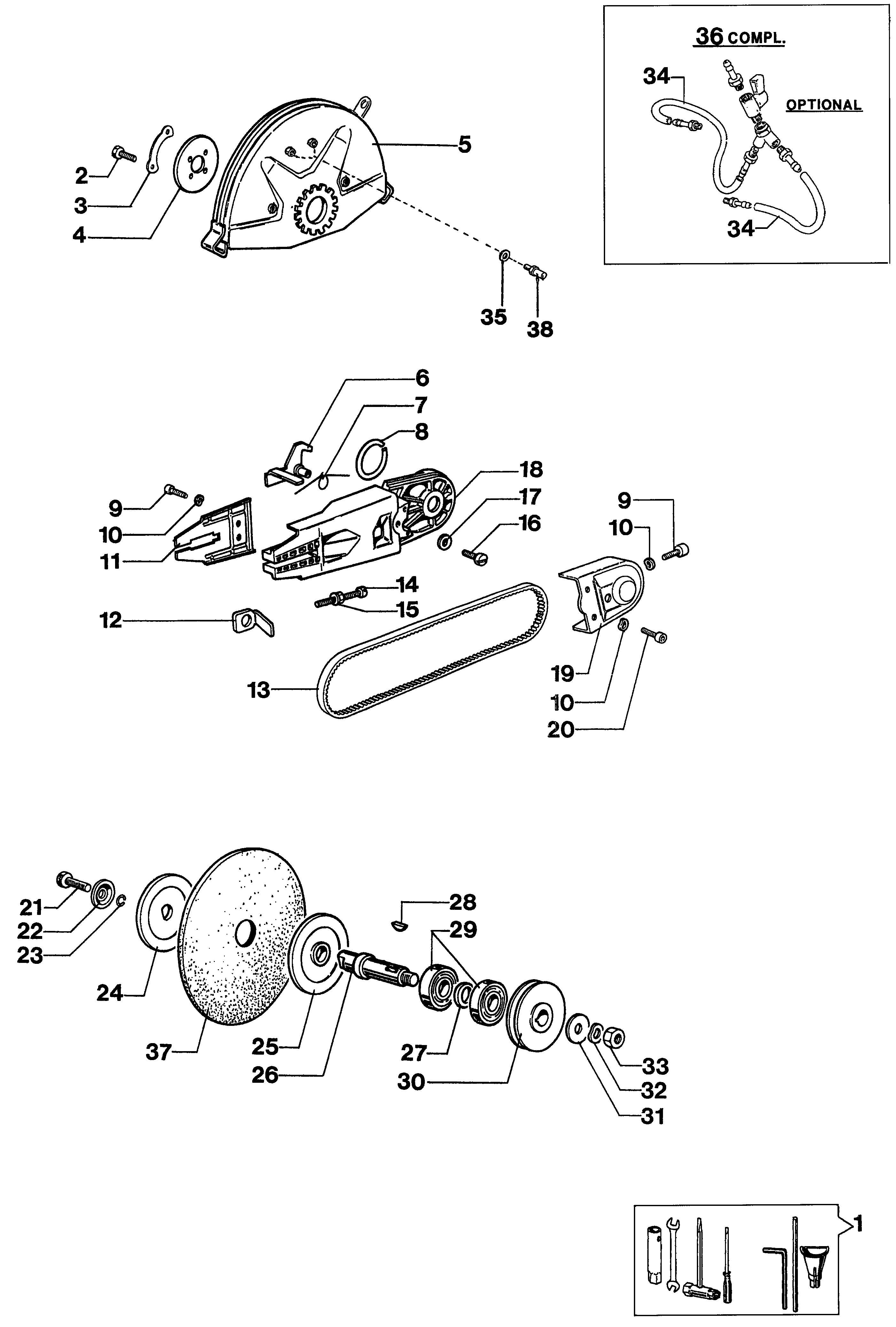

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600147 | Kit outils | Disponible | Voir la pièce |
| 2 | 094500279 | Vis | Disponible | Voir la pièce |
| 3 | 018100019 | Bride | Disponible | Voir la pièce |
| 4 | 018100012 | Flasque | Disponible | Voir la pièce |
| 5 | 018100253 | Carter disque 12 | Disponible | Voir la pièce |
| 5 | 018100255 | Carter disque 12 | Disponible | Voir la pièce |
| 6 | 018100015 | Cliquet | Disponible | Voir la pièce |
| 7 | 018100038 | Ressort | Disponible | Voir la pièce |
| 8 | 018100029 | Bague or | Disponible | Voir la pièce |
| 9 | 005000362 | Vis | Disponible | Voir la pièce |
| 9 | 005000362 | Vis | Disponible | Voir la pièce |
| 10 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 10 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 10 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 11 | 018100011 | Protection | Disponible | Voir la pièce |
| 12 | 018100016 | Bride | Disponible | Voir la pièce |
| 13 | 018100028 | Courroie | Disponible | Voir la pièce |
| 14 | 094500089 | Vis | Disponible | Voir la pièce |
| 15 | 006000003 | Ecrou | Disponible | Voir la pièce |
| 16 | 006000156R | Vis | Disponible | Voir la pièce |
| 17 | 094500034R | Rondelle | Non reliée | |
| 18 | 018100018A | Bras | Disponible | Voir la pièce |
| 19 | 018100010 | Protection | Disponible | Voir la pièce |
| 20 | 3908010 | Vis | Disponible | Voir la pièce |
| 21 | 3806067R | Vis | Disponible | Voir la pièce |
| 22 | 018500061 | Rondelle | Disponible | Voir la pièce |
| 23 | 3026012 | Bague | Disponible | Voir la pièce |
| 24 | 018100022A | Flasque | Disponible | Voir la pièce |
| 25 | 018100025B | Flasque | Disponible | Voir la pièce |
| 26 | 018100023 | Arbre | Disponible | Voir la pièce |
| 27 | 018100020 | Bague | Disponible | Voir la pièce |
| 28 | 018100024 | Clavette | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 30 | 018100027 | Poulie | Disponible | Voir la pièce |
| 31 | 018100037 | Rondelle | Disponible | Voir la pièce |
| 32 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 33 | 006000167 | Ecrou | Disponible | Voir la pièce |
| 34 | 017700088 | Tuyau | Disponible | Voir la pièce |
| 34 | 017700088 | Tuyau | Disponible | Voir la pièce |
| 35 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 36 | 017700098A | Kit refroidissement | Disponible | Voir la pièce |
| 37 | 52010169 | Disque 12 (metal) | Disponible | Voir la pièce |
| 37 | 52010170 | Disque 12 (cement) | Disponible | Voir la pièce |
| 37 | 52010171 | Disque 14 (metal) | Disponible | Voir la pièce |
| 37 | 52010172 | Disque 14 (cement) | Disponible | Voir la pièce |
| 38 | 018100251 | Pivot | Disponible | Voir la pièce |

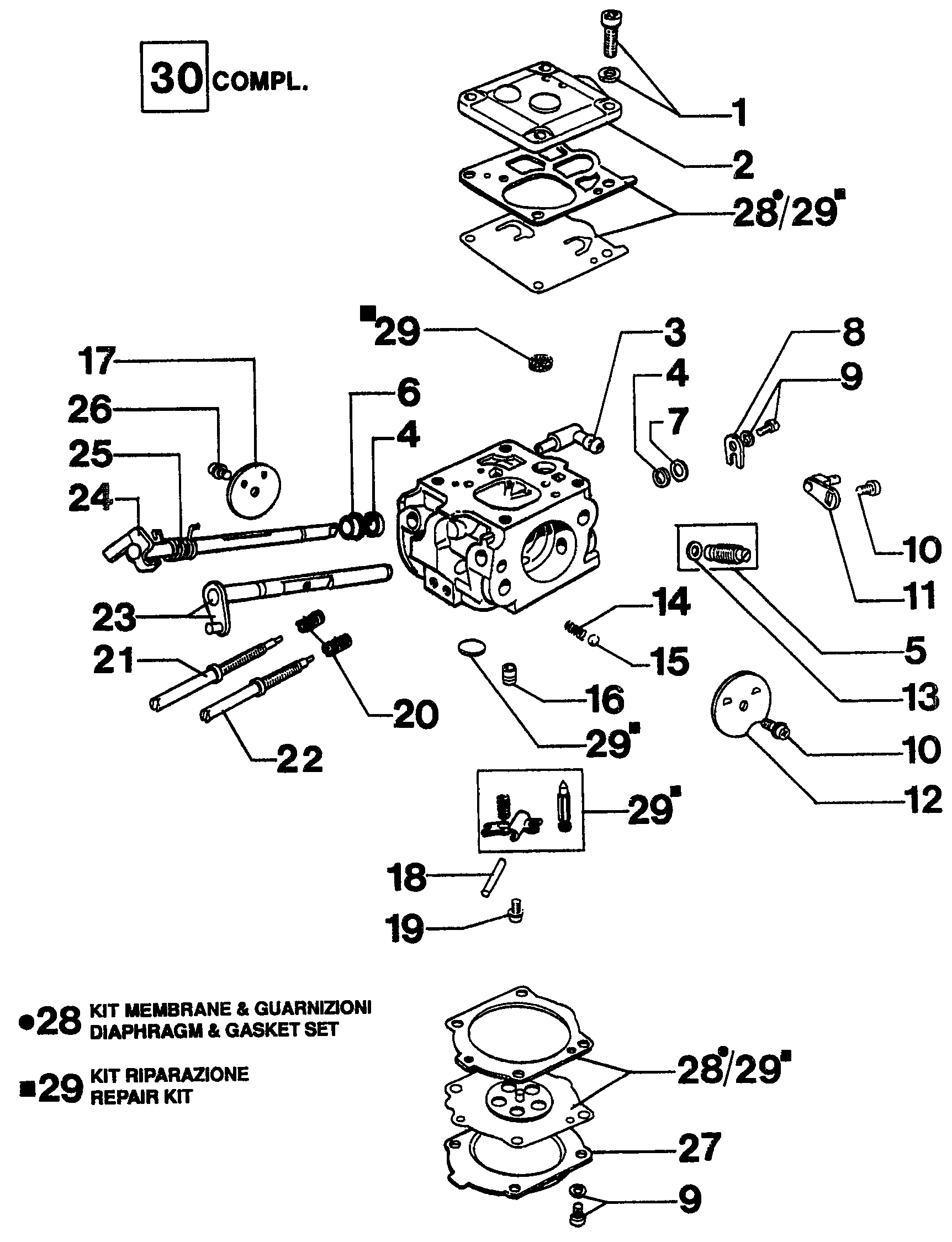

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 035000161 | Vis | Disponible | Voir la pièce |
| 2 | 035000146 | Couvercle | Disponible | Voir la pièce |
| 3 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 4 | 380000272 | Bague | Disponible | Voir la pièce |
| 4 | 380000272 | Bague | Disponible | Voir la pièce |
| 5 | 018100316 | Regulateur | Disponible | Voir la pièce |
| 6 | 097000224 | Bague | Disponible | Voir la pièce |
| 7 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 8 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 9 | 035000162 | Vis | Disponible | Voir la pièce |
| 9 | 035000162 | Vis | Disponible | Voir la pièce |
| 10 | 003300209 | Vis | Disponible | Voir la pièce |
| 11 | 035000144 | Levier | Disponible | Voir la pièce |
| 12 | 035000151 | Papillon | Disponible | Voir la pièce |
| 13 | 2318588 | Rondelle | Disponible | Voir la pièce |
| 14 | 035000164 | Ressort | Disponible | Voir la pièce |
| 15 | 006000325 | Bille | Disponible | Voir la pièce |
| 16 | 018100299 | Gicleur | Disponible | Voir la pièce |
| 16 | 018100299 | Gicleur | Disponible | Voir la pièce |
| 17 | 028400110 | Papillon | Disponible | Voir la pièce |
| 18 | 035000169 | Axe | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 035000165 | Ressort | Disponible | Voir la pièce |
| 21 | 028400115 | Vis H | Disponible | Voir la pièce |
| 22 | 035000166 | Vis L | Disponible | Voir la pièce |
| 23 | 035000150 | Arbre | Disponible | Voir la pièce |
| 24 | 035000147 | Arbre | Disponible | Voir la pièce |
| 25 | 035000171 | Ressort | Disponible | Voir la pièce |
| 26 | 035000160 | Vis | Disponible | Voir la pièce |
| 27 | 035000145 | Couvercle | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 30 | 018100297A | Carburateur WJ-59B | Disponible | Voir la pièce |
