Vue Éclatée 264 TTA
Retrouvez les pièces détachées, références et repères disponibles pour 264 TTA.

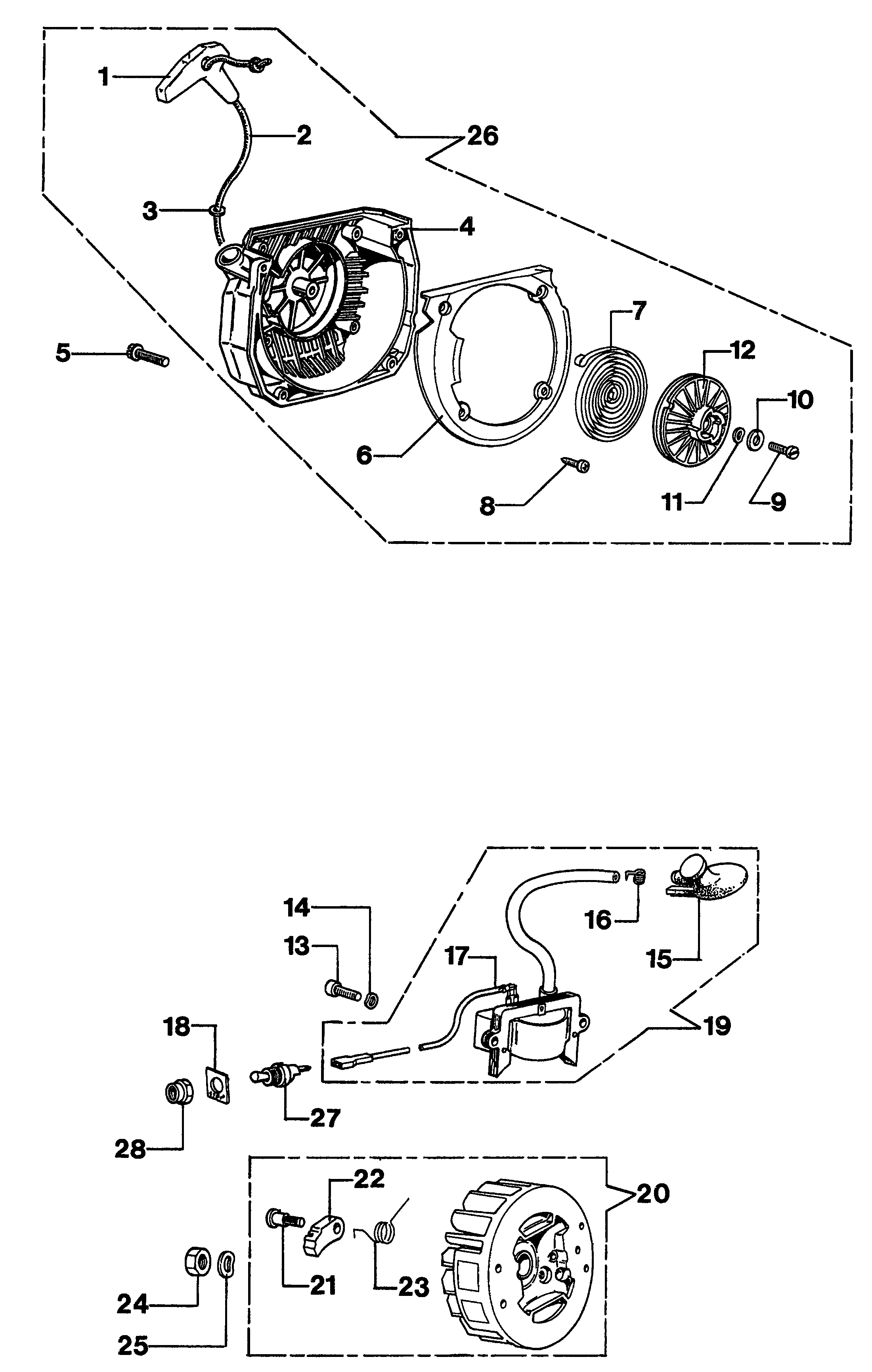

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000122R | Poignée de démarrage | Disponible | Voir la pièce |
| 2 | 015400135R | Cordelette | Disponible | Voir la pièce |
| 3 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 4 | 035000103A | Carter | Disponible | Voir la pièce |
| 4 | 035000138 | Carter | Disponible | Voir la pièce |
| 5 | 099900296R | Vis | Non reliée | |
| 6 | 005000342 | Flasque | Disponible | Voir la pièce |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 3960017AR | Vis | Disponible | Voir la pièce |
| 9 | 3908003 | Vis | Disponible | Voir la pièce |
| 10 | 035000055R | Rondelle | Disponible | Voir la pièce |
| 11 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 12 | 004900022R | Poulie | Disponible | Voir la pièce |
| 13 | 3801035 | Vis | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 026400016 | Capot de bougie | Disponible | Voir la pièce |
| 16 | 006100188 | Ressort | Disponible | Voir la pièce |
| 17 | 005401117 | Cable | Disponible | Voir la pièce |
| 18 | 004000438R | Decalque | Disponible | Voir la pièce |
| 19 | 035000032R | Bobine | Disponible | Voir la pièce |
| 20 | 004900052 | Volant | Disponible | Voir la pièce |
| 21 | 004000436R | Pivot | Non reliée | |
| 22 | 004000140R | Flasque | Non reliée | |
| 23 | 004900048R | Ressort | Disponible | Voir la pièce |
| 24 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 25 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 26 | 026600008A | Demarrage complet | Disponible | Voir la pièce |
| 26 | 035500118A | Demarrage complet | Disponible | Voir la pièce |
| 27 | 006000374 | Interrupteur | Disponible | Voir la pièce |
| 28 | 099900397 | Ecrou | Disponible | Voir la pièce |

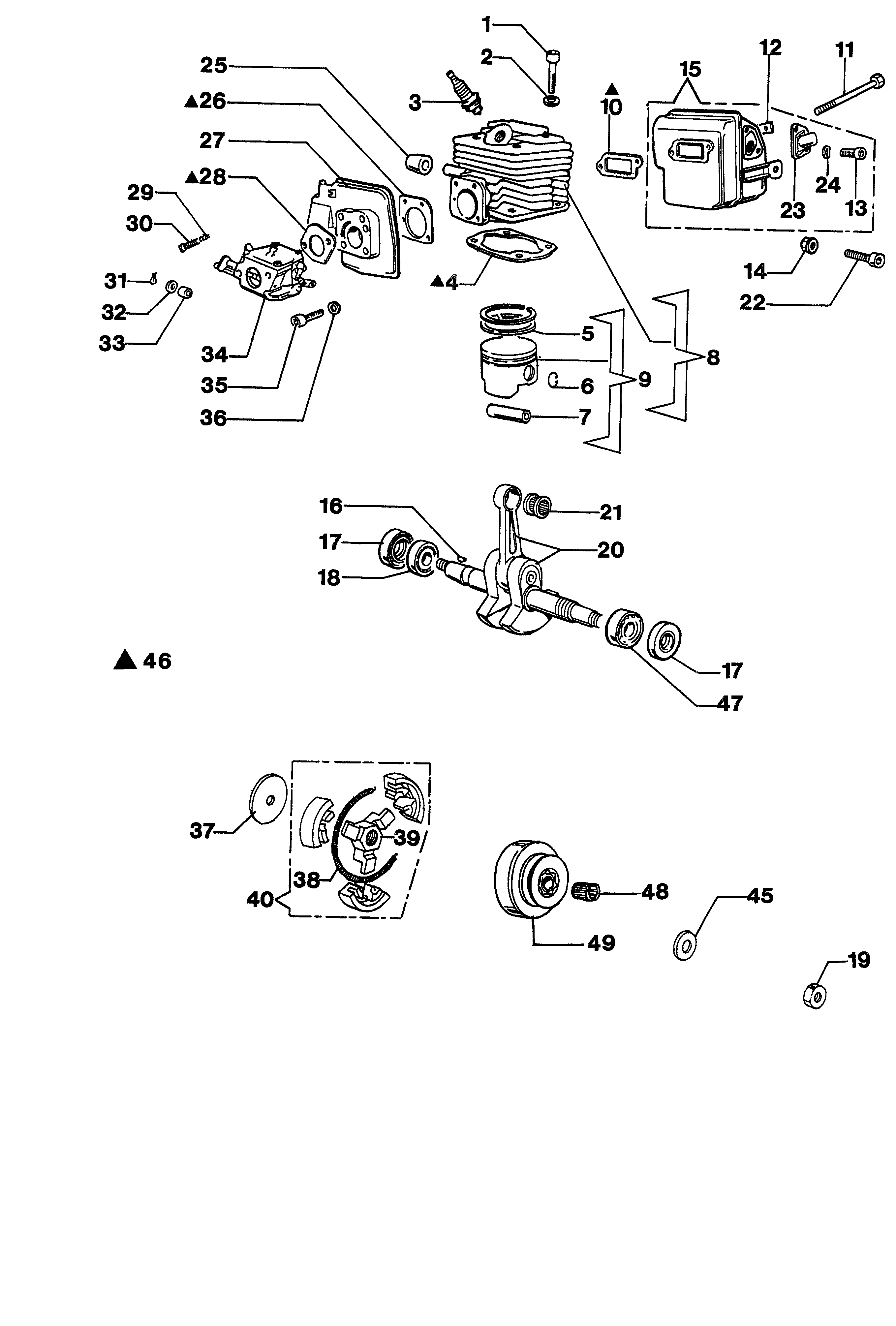

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005100906AR | Vis | Disponible | Voir la pièce |
| 2 | 3833076R | Rondelle | Non reliée | |
| 3 | 005000019R | Bougie | Non reliée | |
| 4 | 005000002A | Joint | Disponible | Voir la pièce |
| 5 | 006100015R | Segment Ø47 | Disponible | Voir la pièce |
| 6 | 007201198R | Bague | Disponible | Voir la pièce |
| 7 | 006000012R | Axe piston | Disponible | Voir la pièce |
| 8 | 026400052 | Cylindre | Disponible | Voir la pièce |
| 9 | 026400056 | Piston complet Ø47 | Disponible | Voir la pièce |
| 10 | 006000331 | Joint | Disponible | Voir la pièce |
| 11 | 005400303R | Vis | Disponible | Voir la pièce |
| 12 | 006000312 | Bride | Disponible | Voir la pièce |
| 13 | 006000275 | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 015400080 | Pot | Disponible | Voir la pièce |
| 16 | 3028014R | Clavette | Non reliée | |
| 17 | 3050015AR | Bague | Non reliée | |
| 17 | 3050015AR | Bague | Non reliée | |
| 18 | 3035015R | Roulement | Disponible | Voir la pièce |
| 19 | 005000355 | Ecrou | Disponible | Voir la pièce |
| 20 | 026600001 | Vilebrequin | Disponible | Voir la pièce |
| 21 | 026400017R | Cage a aguilles | Disponible | Voir la pièce |
| 22 | 006000624 | Vis | Disponible | Voir la pièce |
| 23 | 018100075 | Flasque | Disponible | Voir la pièce |
| 24 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 25 | 005400071 | Entretoise | Disponible | Voir la pièce |
| 26 | 005000020R | Joint | Disponible | Voir la pièce |
| 27 | 026400073 | Bride termique | Disponible | Voir la pièce |
| 28 | 015400330 | Kit joints | Disponible | Voir la pièce |
| 29 | 005000057 | Ressort | Disponible | Voir la pièce |
| 30 | 006000056 | Vis | Disponible | Voir la pièce |
| 31 | 004000059 | Goupille | Disponible | Voir la pièce |
| 32 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 33 | 006000258 | Bague | Disponible | Voir la pièce |
| 34 | 015400158 | Carburateur WJ-61 | Disponible | Voir la pièce |
| 35 | 006000024R | Vis | Disponible | Voir la pièce |
| 36 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 37 | 035500147 | Rondelle | Disponible | Voir la pièce |
| 38 | 004900137BR | Ressort | Disponible | Voir la pièce |
| 39 | 004900006 | Entraineur | Disponible | Voir la pièce |
| 40 | 004900068A | Embrayage | Disponible | Voir la pièce |
| 45 | 015000038 | Rondelle | Disponible | Voir la pièce |
| 46 | 005000330A | Kit joints | Disponible | Voir la pièce |
| 47 | 3034012R | Roulement | Non reliée | |
| 48 | 004400165R | Roulement | Disponible | Voir la pièce |
| 49 | 015400103R | Cloche embrayage | Disponible | Voir la pièce |

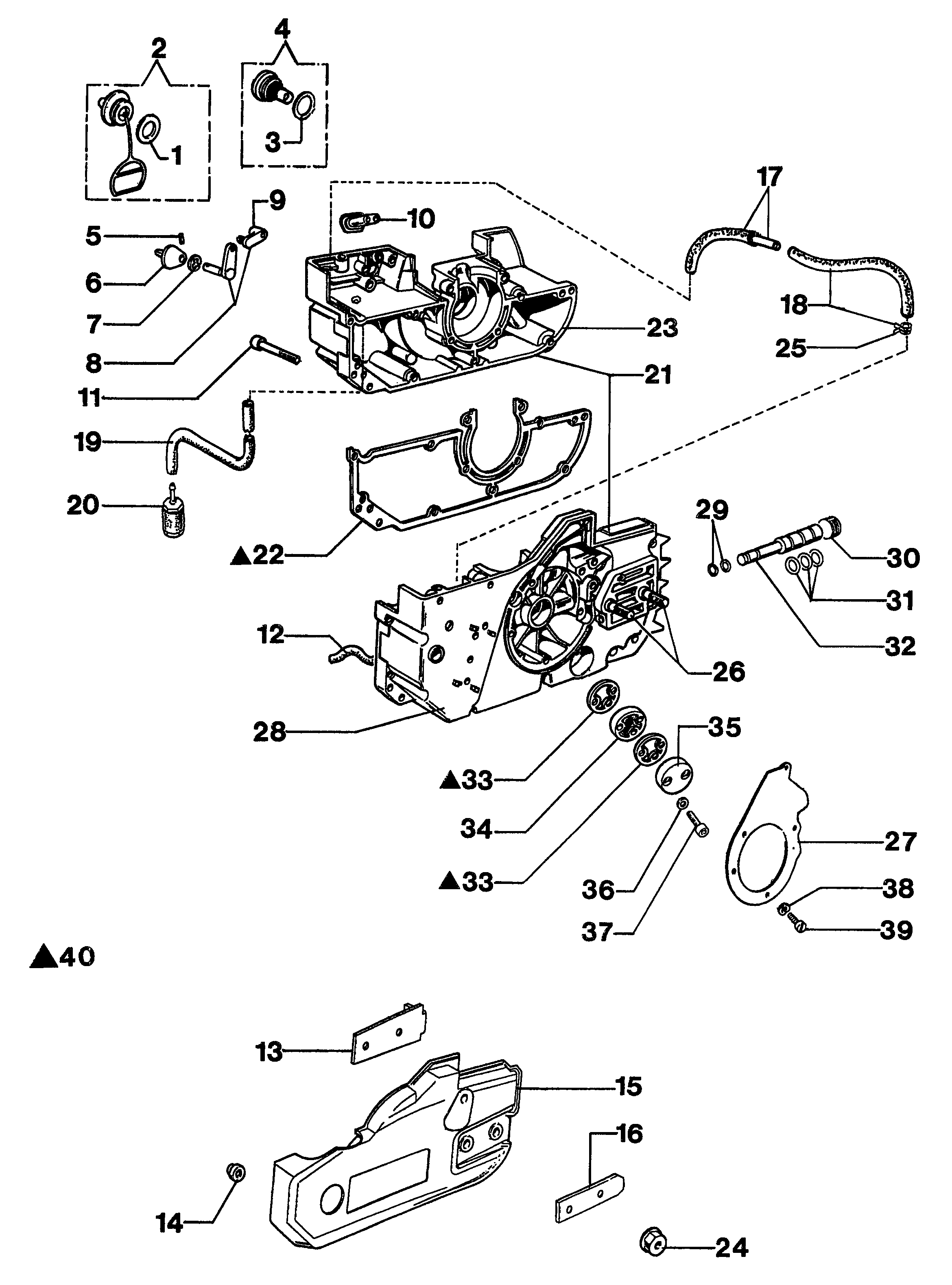

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3049019 | Bague or | Disponible | Voir la pièce |
| 2 | 006101033 | Bouchon | Disponible | Voir la pièce |
| 3 | 094500054R | Joint | Disponible | Voir la pièce |
| 4 | 018100118B | Bouchon | Disponible | Voir la pièce |
| 5 | 006000054 | Goupille | Disponible | Voir la pièce |
| 6 | 005000053 | Levier de demarrage | Disponible | Voir la pièce |
| 7 | 3026004R | Bague | Non reliée | |
| 8 | 026400181 | Fourchette | Disponible | Voir la pièce |
| 9 | 018100165 | Bielle | Disponible | Voir la pièce |
| 10 | 005101003 | Flasque | Disponible | Voir la pièce |
| 11 | 099900311B | Vis | Disponible | Voir la pièce |
| 12 | 035000047A | Tuyau | Disponible | Voir la pièce |
| 13 | 015400012 | Entretoise | Disponible | Voir la pièce |
| 14 | 006000300 | Bague | Disponible | Voir la pièce |
| 15 | 015400131A | Couvercle | Disponible | Voir la pièce |
| 16 | 015400013 | Bride | Disponible | Voir la pièce |
| 17 | 035000081 | Soupape compl. | Disponible | Voir la pièce |
| 18 | 017200055 | Tuyau | Disponible | Voir la pièce |
| 19 | 015400075 | Tuyau | Disponible | Voir la pièce |
| 20 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 21 | 015400070A | Carter moteur | Disponible | Voir la pièce |
| 22 | 005000047R | Joint | Disponible | Voir la pièce |
| 23 | 015400190A | Demi-carter | Disponible | Voir la pièce |
| 24 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 25 | 006000311 | Bande | Disponible | Voir la pièce |
| 26 | 015400022 | Goujon | Disponible | Voir la pièce |
| 27 | 026400109 | Bague | Disponible | Voir la pièce |
| 28 | 015400193A | Demi-carter | Disponible | Voir la pièce |
| 29 | 3049002 | Bague or | Disponible | Voir la pièce |
| 30 | 005000119 | Collier | Disponible | Voir la pièce |
| 31 | 005100890 | Bague | Disponible | Voir la pièce |
| 32 | 016000014 | Bouchon | Disponible | Voir la pièce |
| 33 | 006000081R | Joint | Disponible | Voir la pièce |
| 33 | 006000081R | Joint | Disponible | Voir la pièce |
| 34 | 035000179 | Filtre huile | Disponible | Voir la pièce |
| 35 | 006000084 | Couvercle | Disponible | Voir la pièce |
| 36 | 3072014 | Rondelle | Disponible | Voir la pièce |
| 37 | 006000085 | Vis | Disponible | Voir la pièce |
| 38 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 39 | 3908003 | Vis | Disponible | Voir la pièce |
| 40 | 005000330A | Kit joints | Disponible | Voir la pièce |

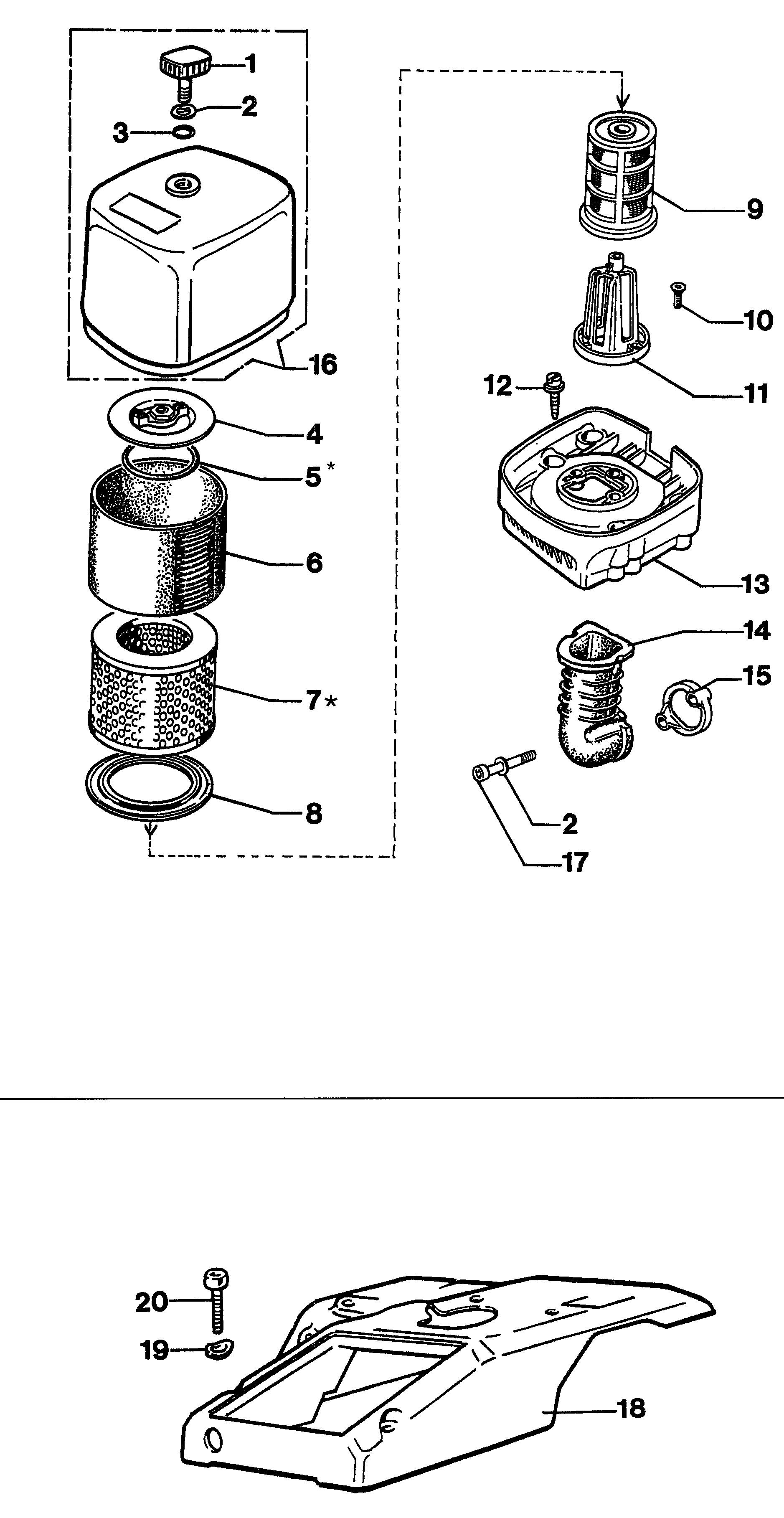

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 018600052 | Pommeau | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 3049005R | Bague or | Disponible | Voir la pièce |
| 4 | 099900899 | Flasque | Disponible | Voir la pièce |
| 5 | 3049050R | Bague or | Disponible | Voir la pièce |
| 6 | 018600126A | Filtre aire | Disponible | Voir la pièce |
| 7 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 7 | 52010513R | Kit filtre air | Disponible | Voir la pièce |
| 8 | 018600090A | Joint | Disponible | Voir la pièce |
| 9 | 018600056AR | Filtre aire | Disponible | Voir la pièce |
| 10 | 020000013 | Vis | Non reliée | |
| 11 | 52010014B | Corp filtre | Disponible | Voir la pièce |
| 12 | 099900296R | Vis | Non reliée | |
| 13 | 015400115 | Flasque | Disponible | Voir la pièce |
| 14 | 015400117 | Collecteur | Disponible | Voir la pièce |
| 15 | 015400118A | Flasque | Disponible | Voir la pièce |
| 16 | 015400120A | Couvercle | Disponible | Voir la pièce |
| 17 | 026400095 | Vis | Disponible | Voir la pièce |
| 18 | 015400124 | Carter embrague | Disponible | Voir la pièce |
| 19 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 20 | 006000068 | Vis | Disponible | Voir la pièce |

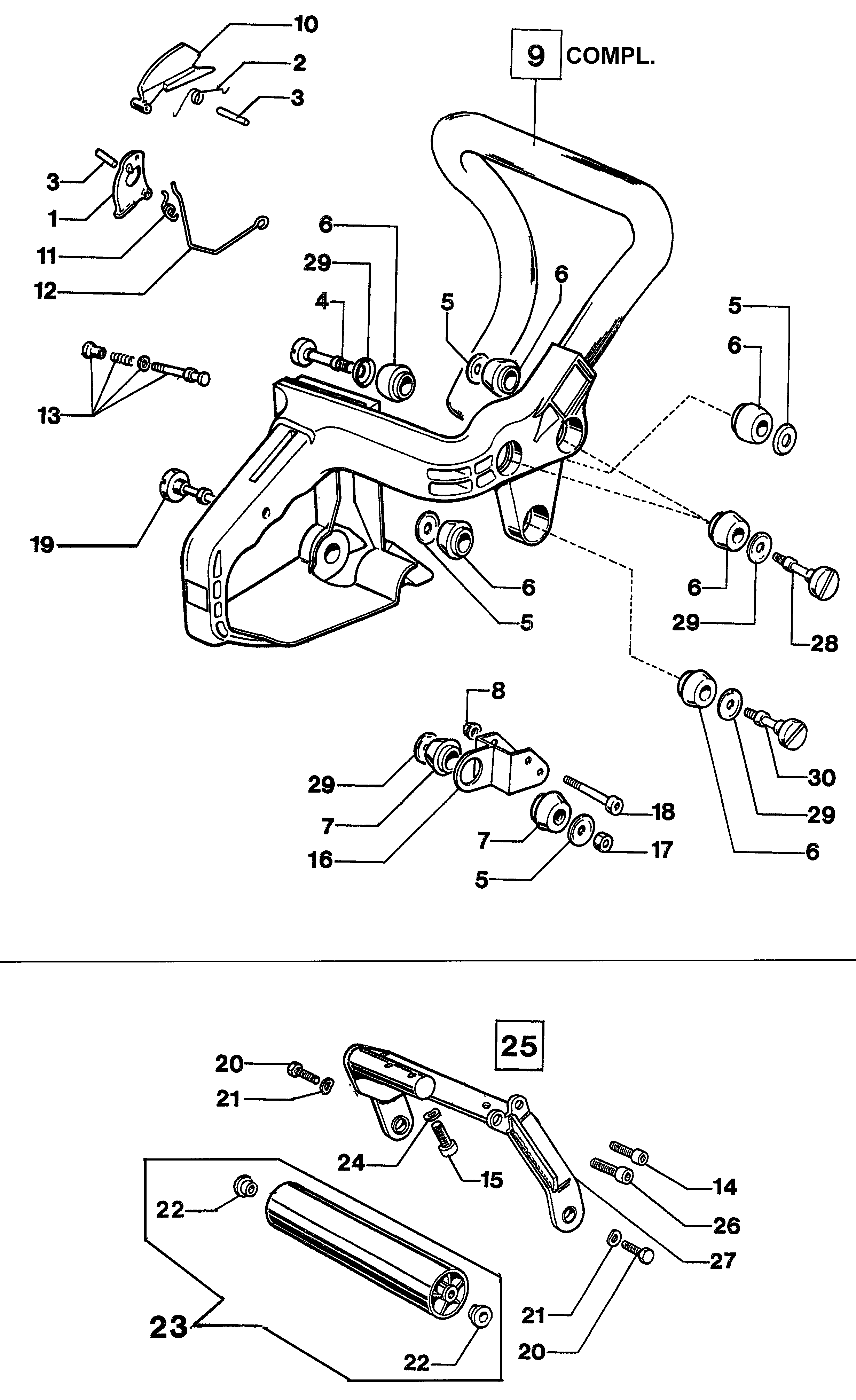

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 005000072 | Accelerateur | Disponible | Voir la pièce |
| 2 | 005000360 | Ressort | Disponible | Voir la pièce |
| 3 | 006100364 | Goupille | Disponible | Voir la pièce |
| 3 | 006100364 | Goupille | Disponible | Voir la pièce |
| 4 | 026400084 | Vis | Disponible | Voir la pièce |
| 5 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 5 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 5 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 5 | 005400562 | Rondelle | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 6 | 005200228R | Support | Disponible | Voir la pièce |
| 7 | 005400227R | Support | Disponible | Voir la pièce |
| 7 | 005400227R | Support | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 015400045 | Poignee | Disponible | Voir la pièce |
| 10 | 005000358 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | 005000359 | Ressort | Disponible | Voir la pièce |
| 12 | 026400110 | Tige | Disponible | Voir la pièce |
| 13 | 005100891 | Interrupteur | Disponible | Voir la pièce |
| 14 | 006000624 | Vis | Disponible | Voir la pièce |
| 15 | 006000101R | Vis | Disponible | Voir la pièce |
| 16 | 005200545 | Support | Disponible | Voir la pièce |
| 17 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | 3801014 | Vis | Disponible | Voir la pièce |
| 19 | 004400596 | Vis | Disponible | Voir la pièce |
| 20 | 015000044R | Vis | Disponible | Voir la pièce |
| 20 | 015000044R | Vis | Disponible | Voir la pièce |
| 21 | 3833076R | Rondelle | Non reliée | |
| 21 | 3833076R | Rondelle | Non reliée | |
| 22 | 018100317 | Entretoise | Disponible | Voir la pièce |
| 22 | 018100317 | Entretoise | Disponible | Voir la pièce |
| 23 | 018100318 | Rouelau | Disponible | Voir la pièce |
| 24 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 25 | 015400082A | Jeu de support | Disponible | Voir la pièce |
| 26 | 015400052 | Vis | Disponible | Voir la pièce |
| 27 | 015400091 | Support | Disponible | Voir la pièce |
| 28 | 004400567 | Vis | Disponible | Voir la pièce |
| 29 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 29 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 29 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 29 | 005400563R | Rondelle | Disponible | Voir la pièce |
| 30 | 005400567 | Vis | Disponible | Voir la pièce |

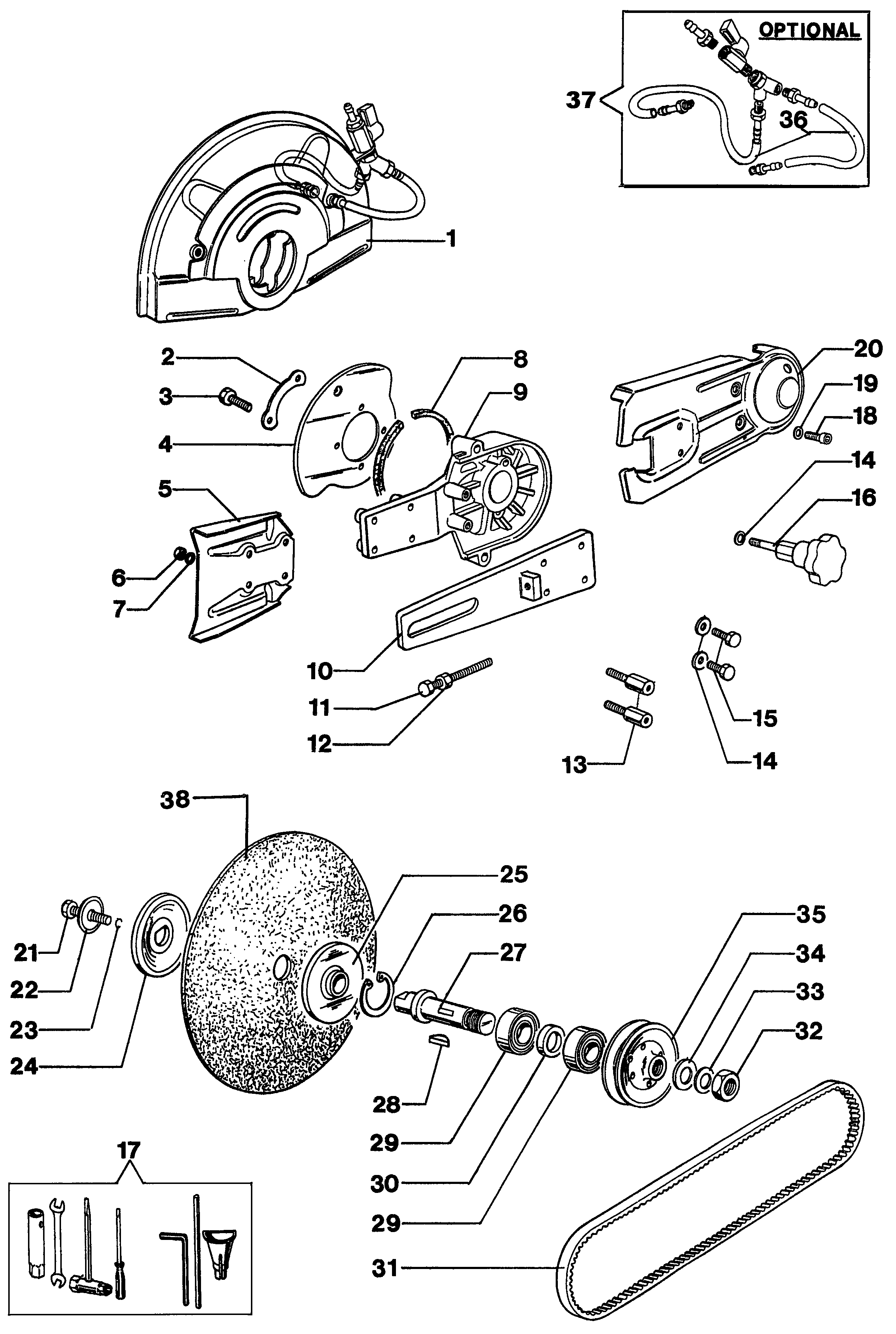

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 015400018A | Carter | Disponible | Voir la pièce |
| 2 | 015000037 | Bride | Disponible | Voir la pièce |
| 3 | 008200795 | Vis | Disponible | Voir la pièce |
| 4 | 015400007 | Rondelle | Disponible | Voir la pièce |
| 5 | 015400089 | Protection | Disponible | Voir la pièce |
| 6 | 094600112 | Ecrou | Disponible | Voir la pièce |
| 7 | 3833076R | Rondelle | Non reliée | |
| 8 | 015000029 | Feutre | Disponible | Voir la pièce |
| 9 | 015400003 | Bras | Disponible | Voir la pièce |
| 10 | 015400009 | Support | Disponible | Voir la pièce |
| 11 | 016000039 | Vis | Disponible | Voir la pièce |
| 12 | 006000003 | Ecrou | Disponible | Voir la pièce |
| 13 | 015400096 | Entretoise | Disponible | Voir la pièce |
| 14 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 14 | 004000090 | Rondelle | Disponible | Voir la pièce |
| 15 | 020000048 | Vis | Disponible | Voir la pièce |
| 16 | 015400040 | Pommeau | Disponible | Voir la pièce |
| 17 | 018100042A | Kit outils | Disponible | Voir la pièce |
| 18 | 007200859 | Vis | Disponible | Voir la pièce |
| 19 | 004000434 | Rondelle | Disponible | Voir la pièce |
| 20 | 015400004 | Protection | Disponible | Voir la pièce |
| 21 | 3806067R | Vis | Disponible | Voir la pièce |
| 22 | 018500061 | Rondelle | Disponible | Voir la pièce |
| 23 | 3026012 | Bague | Disponible | Voir la pièce |
| 24 | 018100022A | Flasque | Disponible | Voir la pièce |
| 25 | 018100025B | Flasque | Disponible | Voir la pièce |
| 26 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 27 | 015400001 | Arbre | Disponible | Voir la pièce |
| 28 | 018100024 | Clavette | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 29 | 3035042R | Roulement | Disponible | Voir la pièce |
| 30 | 015400012 | Entretoise | Disponible | Voir la pièce |
| 31 | 015400008 | Courroie | Disponible | Voir la pièce |
| 32 | 006000167 | Ecrou | Disponible | Voir la pièce |
| 33 | 005000343R | Rondelle | Disponible | Voir la pièce |
| 34 | 018100037 | Rondelle | Disponible | Voir la pièce |
| 35 | 015400002 | Poulie | Disponible | Voir la pièce |
| 36 | 017700088 | Tuyau | Disponible | Voir la pièce |
| 37 | 017700098A | Kit refroidissement | Disponible | Voir la pièce |
| 38 | 52010169 | Disque 12 (metal) | Disponible | Voir la pièce |
| 38 | 52010170 | Disque 12 (cement) | Disponible | Voir la pièce |

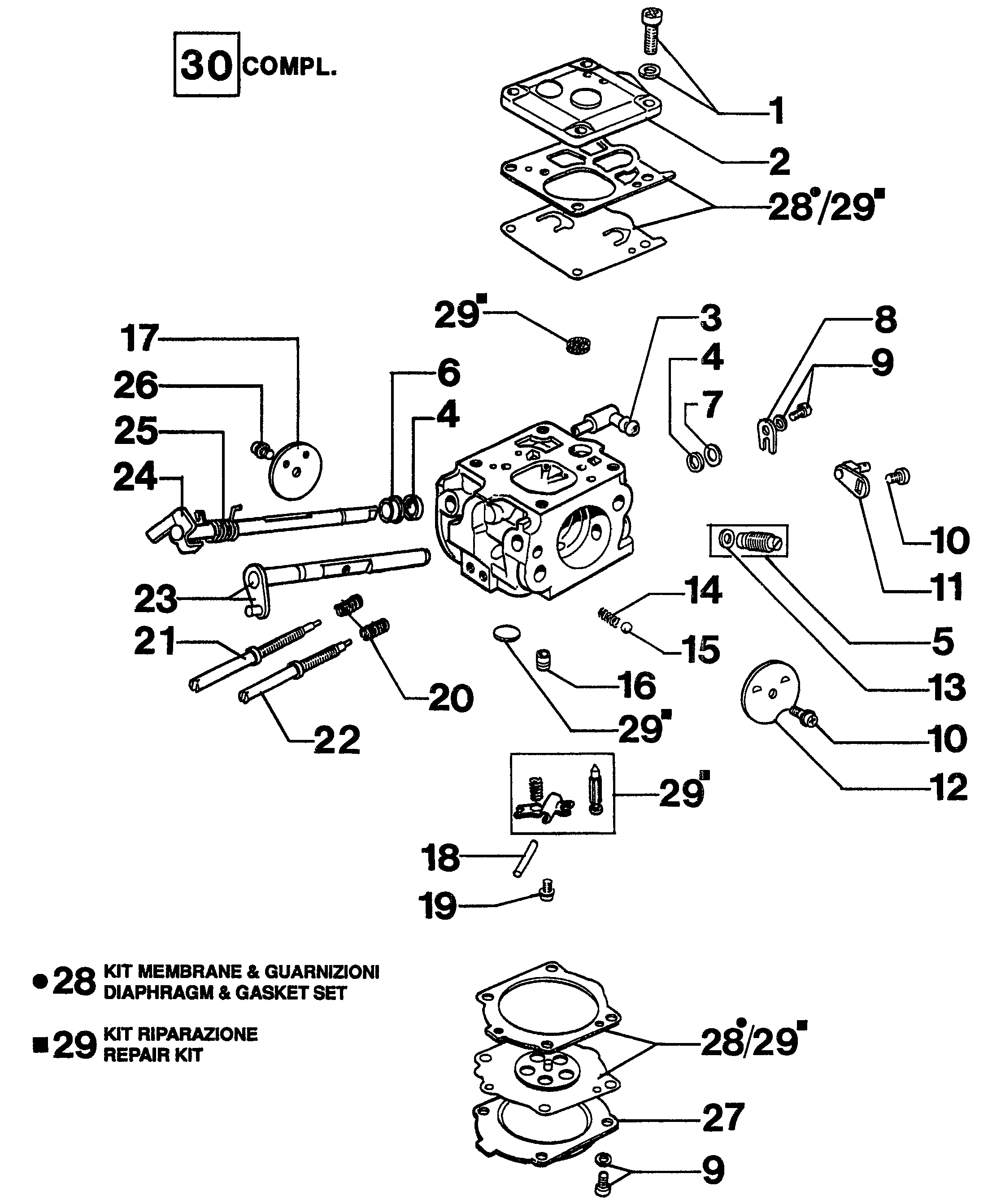

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 035000161 | Vis | Disponible | Voir la pièce |
| 2 | 035000146 | Couvercle | Disponible | Voir la pièce |
| 3 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 4 | 380000272 | Bague | Disponible | Voir la pièce |
| 4 | 380000272 | Bague | Disponible | Voir la pièce |
| 5 | 015400054 | Regulateur | Disponible | Voir la pièce |
| 6 | 097000224 | Bague | Disponible | Voir la pièce |
| 7 | 015400153 | Rondelle | Disponible | Voir la pièce |
| 8 | 035000149 | Plaquette | Disponible | Voir la pièce |
| 9 | 035000162 | Vis | Disponible | Voir la pièce |
| 9 | 035000162 | Vis | Disponible | Voir la pièce |
| 10 | 003300209 | Vis | Disponible | Voir la pièce |
| 10 | 003300209 | Vis | Disponible | Voir la pièce |
| 11 | 035000144 | Levier | Disponible | Voir la pièce |
| 12 | 035000151 | Papillon | Disponible | Voir la pièce |
| 13 | 2318588 | Rondelle | Disponible | Voir la pièce |
| 14 | 035000164 | Ressort | Disponible | Voir la pièce |
| 15 | 006000325 | Bille | Disponible | Voir la pièce |
| 16 | 015400151 | Gicleur | Disponible | Voir la pièce |
| 17 | 035000148 | Papillon | Disponible | Voir la pièce |
| 18 | 035000169 | Axe | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 035000165 | Ressort | Disponible | Voir la pièce |
| 21 | 035000167 | Vis H | Disponible | Voir la pièce |
| 22 | 035000166 | Vis L | Disponible | Voir la pièce |
| 23 | 035000150 | Arbre | Disponible | Voir la pièce |
| 24 | 035000147 | Arbre | Disponible | Voir la pièce |
| 25 | 035000171 | Ressort | Disponible | Voir la pièce |
| 26 | 035000160 | Vis | Disponible | Voir la pièce |
| 27 | 035000145 | Couvercle | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 28 | 035000172 | Kit membranes y joints | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 29 | 035000173 | Kit réparation | Disponible | Voir la pièce |
| 30 | 015400158 | Carburateur WJ-61 | Disponible | Voir la pièce |
