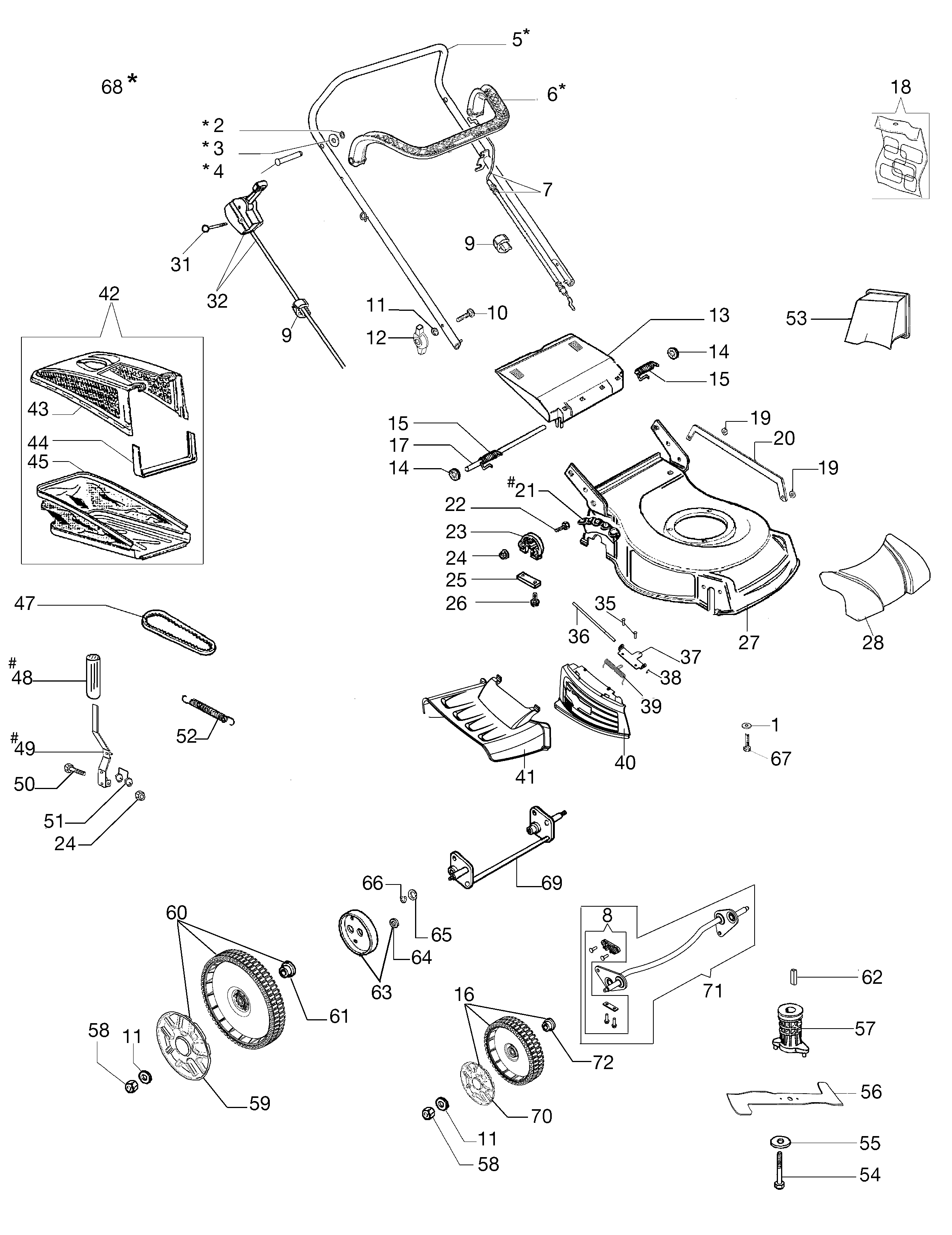

Vue Éclatée GV 53 PK ALLROAD PLUS 4 (K655) EURO 5
Retrouvez les pièces détachées, références et repères disponibles pour GV 53 PK ALLROAD PLUS 4 (K655) EURO 5.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3916008R | Rondelle | Non reliée | |
| 2 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 5 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 6 | 66060316AR | Levier | Disponible | Voir la pièce |
| 7 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 8 | 66070744 | Kit support | Disponible | Voir la pièce |
| 9 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66060231R | Bande | Disponible | Voir la pièce |
| 10 | 3910015R | Vis | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 66070317R | Poignée de serrage | Non reliée | |
| 13 | 66110014R | Fermature | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 14 | 3045034R | Arret | Non reliée | |
| 15 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 15 | 66110610 | Kit ressor | Disponible | Voir la pièce |
| 16 | 66070730 | Kit roue | Disponible | Voir la pièce |
| 17 | 66110026R | Goujon | Disponible | Voir la pièce |
| 18 | 66070737 | Kit etiquettes | Disponible | Voir la pièce |
| 19 | 3045035R | Arret | Disponible | Voir la pièce |
| 19 | 3045035R | Arret | Disponible | Voir la pièce |
| 20 | 66070229 | Tige | Disponible | Voir la pièce |
| 21 | 66070291AR | Secteur | Disponible | Voir la pièce |
| 22 | 3801022R | Vis | Non reliée | |
| 23 | 66110781R | Support | Non reliée | |
| 24 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 24 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 25 | 66030039 | Plaque | Disponible | Voir la pièce |
| 26 | 3960031R | Vis | Disponible | Voir la pièce |
| 27 | 66070733AR | Chassis | Disponible | Voir la pièce |
| 28 | 66070415R | Protection | Disponible | Voir la pièce |
| 31 | 3906053 | Screw | Disponible | Voir la pièce |
| 32 | 66060164CR | Levier accelerateur | Non reliée | |
| 35 | 3032018R | Rivet | Disponible | Voir la pièce |
| 36 | 66071060R | Pivot | Non reliée | |
| 37 | 66070804R | Support | Disponible | Voir la pièce |
| 38 | 3045034R | Arret | Non reliée | |
| 39 | 66070493R | Ressort | Disponible | Voir la pièce |
| 40 | 66070478AR | Fermature | Disponible | Voir la pièce |
| 41 | 66070479R | Deflecteur | Non reliée | |
| 42 | 66070378A | Grassbag kit | Non reliée | |
| 43 | 66070132R | Frame | Disponible | Voir la pièce |
| 44 | 66070133R | Support | Disponible | Voir la pièce |
| 45 | 66070330R | Grassbag | Disponible | Voir la pièce |
| 46 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 46 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 46 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 47 | - | N | Non reliée | |
| 48 | 66070954R | Fermeture | Disponible | Voir la pièce |
| 49 | 66070286CR | Levier | Disponible | Voir la pièce |
| 50 | 3906164R | Vis | Disponible | Voir la pièce |
| 51 | 8203374R | Ressort | Disponible | Voir la pièce |
| 52 | 66070036R | Ressort | Non reliée | |
| 53 | 66071059R | Bouchon mulching | Disponible | Voir la pièce |
| 54 | 3906150R | Vis | Disponible | Voir la pièce |
| 55 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 56 | 66070440R | Lame mulching | Non reliée | |
| 57 | 66030003AR | Moyeu Ø22,2mm | Disponible | Voir la pièce |
| 58 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 58 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 59 | 66070726R | Enjoliveur | Disponible | Voir la pièce |
| 60 | 66070729 | Roue compl. | Disponible | Voir la pièce |
| 61 | 3035023R | Roulement | Non reliée | |
| 62 | 8202126R | Clavette | Disponible | Voir la pièce |
| 63 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 64 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 65 | 66030044R | Entretoise | Non reliée | |
| 66 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 67 | 3806076R | Vis | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 68 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 69 | 66070287AR | Essieu posterieur | Disponible | Voir la pièce |
| 70 | 66070727R | Enjoliveur | Disponible | Voir la pièce |
| 71 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 72 | 3035023R | Roulement | Non reliée |
