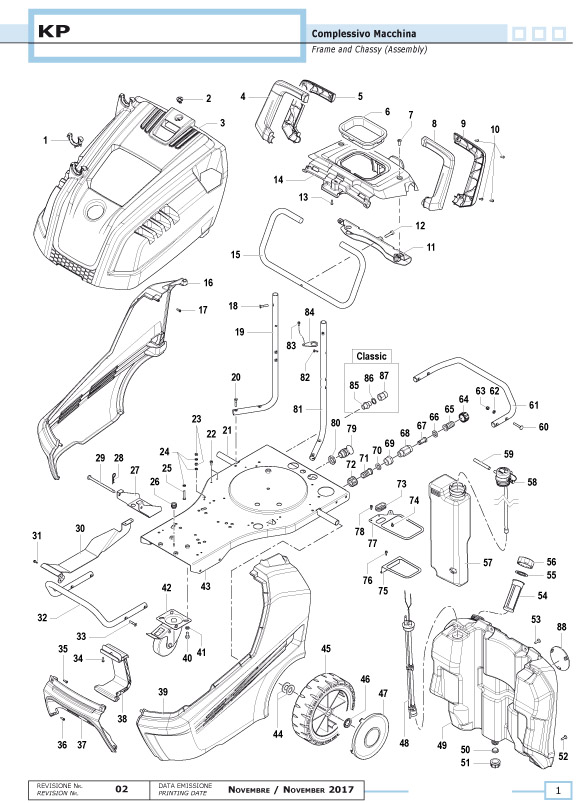

Vue Éclatée KP CLASSIC

Vue Éclatée KP CLASSIC

Retrouvez les pièces détachées, références et repères disponibles pour KP CLASSIC.

Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 12020079 Support lance Disponible Voir la pièce
2 14070051 Vis Disponible Voir la pièce
3 04770443 Capot Non reliée
4 18180052 Levier sup.droit Non reliée
5 18180054 Levier inf.droit Non reliée
6 24160309 Protection Disponible Voir la pièce
7 36200003 Vis Disponible Voir la pièce
8 18180053 Levier sup.gauche Non reliée
9 18180055 Levier inf.gauche Non reliée
10 36050114 Vis Non reliée
11 30020847 Support leviers Non reliée
12 36090271 Vis Non reliée
13 36050114 Vis Non reliée
14 04770467 Couvercle et protection Non reliée
15 18030119 Levier Non reliée
16 04770436 Capot droit Non reliée
17 36050114 Vis Non reliée
18 36210022 Vis Non reliée
19 18030120 Support réservoir Non reliée
20 36210022 Vis Non reliée
21 00170020 Axe de roue Disponible Voir la pièce
22 36090294 Vis Non reliée
23 06040061 Ecrou Disponible Voir la pièce
24 28190024 Rondelle Non reliée
25 36090030 Vis Non reliée
26 36060022 Pommeau Non reliée
27 30020840 Plaque Non reliée
28 04530016 Goupille Non reliée
29 24080189 Goupille Non reliée
30 24160353 Protection ventilateur Non reliée
31 36250104 Vis Non reliée
32 18030121 Pare-choc avant Non reliée
33 36210022 Vis Non reliée
34 36050114 Vis Non reliée
35 36050114 Vis Non reliée
36 36050114 Vis Non reliée
37 04770438 Capot avant Non reliée
38 04510009 Charnière Non reliée
39 04770437 Capot gauche Non reliée
40 36070242 Vis Disponible Voir la pièce
41 28110108 Rondelle Disponible Voir la pièce
42 28100110 Roue folle Disponible Voir la pièce
43 32060371 Chassis Non reliée
44 28120070 Rondelle Disponible Voir la pièce
45 28100100 Roue Disponible Voir la pièce
46 00090179 Anneau Disponible Voir la pièce
47 04020478 Couvre roue Disponible Voir la pièce
48 30420042 Jauge carburant Non reliée
49 30290055 Réservoir Non reliée
50 12090140 Joint Disponible Voir la pièce
51 32000073 Bouchon Disponible Voir la pièce
52 36200003 Vis Disponible Voir la pièce
53 36200003 Vis Disponible Voir la pièce
54 10020113 Filtre gasoil Disponible Voir la pièce
55 12090088 Joint Disponible Voir la pièce
56 32000038 Bouchon Disponible Voir la pièce
57 30290019 Réservoir produit Disponible Voir la pièce
58 33120020 Kit bouchon Non reliée
59 32081082 Tuyau Non reliée
60 36050164 Vis Disponible Voir la pièce
61 18030127 Pare-choc arrière Non reliée
62 28110030 Rondelle Disponible Voir la pièce
63 06040011 Ecrou Disponible Voir la pièce
64 12230052 Ecrou Disponible Voir la pièce
65 28000098 Raccord aspiration Disponible Voir la pièce
66 12090111 Joint Disponible Voir la pièce
67 10020132 Filtre Non reliée
68 30000127 Raccord Non reliée
69 28250051 Raccord Disponible Voir la pièce
70 12090111 Joint Disponible Voir la pièce
71 28000098 Raccord aspiration Disponible Voir la pièce
72 12230052 Ecrou Disponible Voir la pièce
73 24340044 Passe câble Non reliée
74 36250104 Vis Non reliée
75 30020844 Support réservoir inf. Non reliée
76 36250104 Vis Non reliée
77 30020842 Support réservoir sup. Non reliée
78 36250104 Vis Non reliée
79 24340022 Serre câble Disponible Voir la pièce
80 12270002 Ecrou Disponible Voir la pièce
81 18030120 Support réservoir Non reliée
82 36250104 Vis Non reliée
83 36250104 Vis Non reliée
84 30020845 Plaque fixation Non reliée
85 20000041 Raccord Disponible Voir la pièce
86 12090091 Rondelle Disponible Voir la pièce
87 28030256 Raccord Disponible Voir la pièce
88 04020341 Couvercle Non reliée

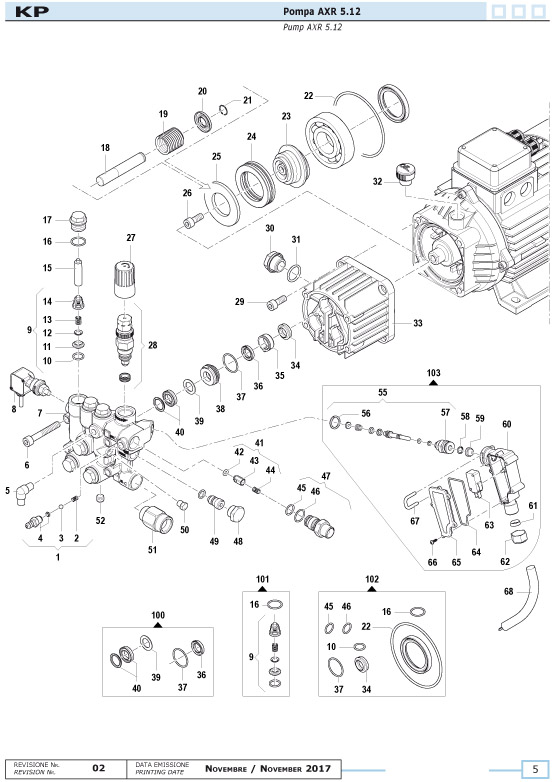

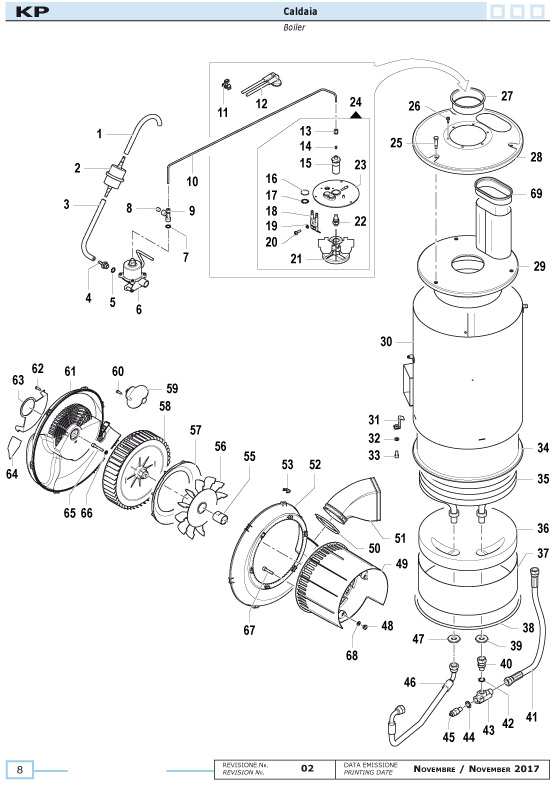

Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 32081044 Tuyau galoil Non reliée
2 10020120 Filtre gasoil Disponible Voir la pièce
3 32080938 Tuyau galoil Disponible Voir la pièce
4 28030408 Raccord Non reliée
5 12100703 Joint Non reliée
6 24220010 Pompe gasoil Non reliée
7 12090083 Rondelle Non reliée
8 32000017 Bouchon Disponible Voir la pièce
9 28030486 Raccord Non reliée
10 32081292 Tuyau cuivre Non reliée
11 12020052 Crochet Disponible Voir la pièce
12 05350073 Kit câble Disponible Voir la pièce
13 06000076 Raccord Disponible Voir la pièce
14 02040097 Ogive Disponible Voir la pièce
15 24270004 Porte-buse Disponible Voir la pièce
16 32000074 Bouchon Disponible Voir la pièce
17 30190035 Circlips Disponible Voir la pièce
18 08050032 Electrode Non reliée
19 28190034 Rondelle Disponible Voir la pièce
20 36230042 Vis Disponible Voir la pièce
21 04660056 Disque à air Disponible Voir la pièce
22 34000758 Buse Disponible Voir la pièce
23 06020079 Disque porte électrode Disponible Voir la pièce
24 03350049 Kit bruleur Non reliée
25 36050150 Vis Disponible Voir la pièce
26 36250104 Vis Non reliée
27 02180021 Buse d Non reliée
28 04020454 Couvercle supérieur Disponible Voir la pièce
29 04020521 Couvercle inférieur Non reliée
30 04240531 Corps de chaudière Non reliée
31 24040189 Pied de chaudière Disponible Voir la pièce
32 28110097 Rondelle Disponible Voir la pièce
33 36070097 Vis Disponible Voir la pièce
34 04240532 Corps de chaudière interne Non reliée
35 30440028 Serpentin Non reliée
36 28220017 Plaque réfractaire Disponible Voir la pièce
37 00090245 Corps inférieur Disponible Voir la pièce
38 12100712 Joint Disponible Voir la pièce
39 12270015 Ecrou de serpentin Non reliée
40 00110006 Adaptateur Disponible Voir la pièce
41 32081310 Tuyau classic Non reliée
42 12090113 Rondelle Disponible Voir la pièce
43 04240377 Raccord Disponible Voir la pièce
44 12090097 Rondelle Disponible Voir la pièce
45 12150650 Valve de sécurité Non reliée
46 32081311 Tuyau Non reliée
47 12270015 Ecrou de serpentin Non reliée
48 02040111 Entretoise Non reliée
49 04660067 Convoyeur Non reliée
50 10030076 Bride Non reliée
51 18100048 Manchon Non reliée
52 04040039 Couvercle convoyeur int. Non reliée
53 12020088 Crochet Non reliée
55 02040110 Douille Disponible Voir la pièce
56 36320139 Ventilateur Disponible Voir la pièce
57 06020087 Disque convoyeur Disponible Voir la pièce
58 36320140 Ventilateur Disponible Voir la pièce
59 04660064 Valve de refoulement Non reliée
60 36050114 Vis Non reliée
61 04040042 Couvercle convoyeur ext. Disponible Voir la pièce
62 36050114 Vis Non reliée
63 04660065 Valve aspiration Non reliée
64 04570062 Couvercle Non reliée
65 36090100 Vis Non reliée
66 28110137 Rondelle Disponible Voir la pièce
67 36090173 Vis Disponible Voir la pièce
68 36250046 Rondelle Non reliée
69 12010206 Protection Non reliée
Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 28030435 Kit raccord Disponible Voir la pièce
2 18020180 Ressort Disponible Voir la pièce
3 30030024 Bille Disponible Voir la pièce
4 28030424 Raccord Disponible Voir la pièce
5 12110061 Coude Disponible Voir la pièce
6 36090014 Vis Disponible Voir la pièce
7 32180473 Tête Disponible Voir la pièce
8 24210039 Pressostat 15 bar Non reliée
9 12200058 Groupe valve Disponible Voir la pièce
9 12200058 Groupe valve Disponible Voir la pièce
10 12100049 Joint Disponible Voir la pièce
10 12100049 Joint Disponible Voir la pièce
11 30090170 Siège de valve Disponible Voir la pièce
12 36040028 Valve aspiration Disponible Voir la pièce
13 18020227 Ressort Disponible Voir la pièce
14 12050037 Cage Disponible Voir la pièce
15 06010273 Entretoise Disponible Voir la pièce
16 12100151 Joint Disponible Voir la pièce
16 12100151 Joint Disponible Voir la pièce
16 12100151 Joint Disponible Voir la pièce
17 32020311 Kit bouchon et joint Non reliée
18 24090089 Piston Disponible Voir la pièce
19 18020153 Ressort Disponible Voir la pièce
20 00090221 Anneau Disponible Voir la pièce
21 00090221 Anneau Disponible Voir la pièce
22 12100429 Joint Disponible Voir la pièce
22 12100429 Joint Disponible Voir la pièce
23 00010420 Excentrique Disponible Voir la pièce
24 04360017 Roulement Disponible Voir la pièce
25 28160088 Butée Disponible Voir la pièce
26 36090005 Vis Disponible Voir la pièce
27 18170064 Molette Non reliée
28 12150585 Kit valve 180 bar Non reliée
29 36090280 Vis Disponible Voir la pièce
30 32010027 Indicateur huile Disponible Voir la pièce
31 12100048 Joint Disponible Voir la pièce
32 32000101 Bouchon Non reliée
33 04030135 Carter de pompe Disponible Voir la pièce
34 00190058 Joint Disponible Voir la pièce
34 00190058 Joint Disponible Voir la pièce
35 06010308 Entretoise Disponible Voir la pièce
36 12410057 Joint Disponible Voir la pièce
36 12410057 Joint Disponible Voir la pièce
37 12100356 Joint Disponible Voir la pièce
37 12100356 Joint Disponible Voir la pièce
37 12100356 Joint Disponible Voir la pièce
38 00090219 Anneau Disponible Voir la pièce
39 00090369 Rondelle Disponible Voir la pièce
39 00090369 Rondelle Disponible Voir la pièce
40 12410059 Joint Disponible Voir la pièce
40 12410059 Joint Disponible Voir la pièce
41 24090091 Kit piston Disponible Voir la pièce
42 12100460 Joint Disponible Voir la pièce
43 24090086 Piston Disponible Voir la pièce
44 18020197 Ressort Disponible Voir la pièce
45 12100049 Joint Disponible Voir la pièce
45 12100049 Joint Disponible Voir la pièce
46 12100040 Joint Disponible Voir la pièce
46 12100040 Joint Disponible Voir la pièce
47 34100320 Kit injecteur diam 1,8 Disponible Voir la pièce
48 32000007 Bouchon Disponible Voir la pièce
49 06080030 Kit easy start Disponible Voir la pièce
50 32020018 Bouchon Disponible Voir la pièce
51 20000127 Raccord Non reliée
52 32000017 Bouchon Disponible Voir la pièce
55 01110006 Kit total stop Disponible Voir la pièce
56 28110127 Rondelle Non reliée
57 36050117 Vis Disponible Voir la pièce
58 00090229 Anneau Disponible Voir la pièce
59 24160112 Protection interrupteur Disponible Voir la pièce
60 30010538 Boitier total stop Disponible Voir la pièce
61 12010137 Joint Disponible Voir la pièce
62 12000056 Ecrou Disponible Voir la pièce
63 18250020 Interrupteur total stop Non reliée
64 12010136 Joint Disponible Voir la pièce
65 04020200 Couvercle Disponible Voir la pièce
66 36250048 Vis Disponible Voir la pièce
67 12020066 Crochet Disponible Voir la pièce
68 04560432 Câble Disponible Voir la pièce
100 50190078 Kit joints Disponible Voir la pièce
101 50250014 Kit valve Disponible Voir la pièce
102 50190079 Kit joints huile Non reliée
103 31030023 Kit complet total stop Non reliée
Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
3 24340043 Passe câble Non reliée
4 12010127 Joint Disponible Voir la pièce
5 32000101 Bouchon Non reliée
6 18310670 Moteur électrique Non reliée
9 04560433 Câble électrique Disponible Voir la pièce
10 36070013 Vis Non reliée
11 28110002 Rondelle Disponible Voir la pièce
12 06010439 Entretoise Non reliée
13 28110002 Rondelle Disponible Voir la pièce
14 06040038 Ecrou Non reliée

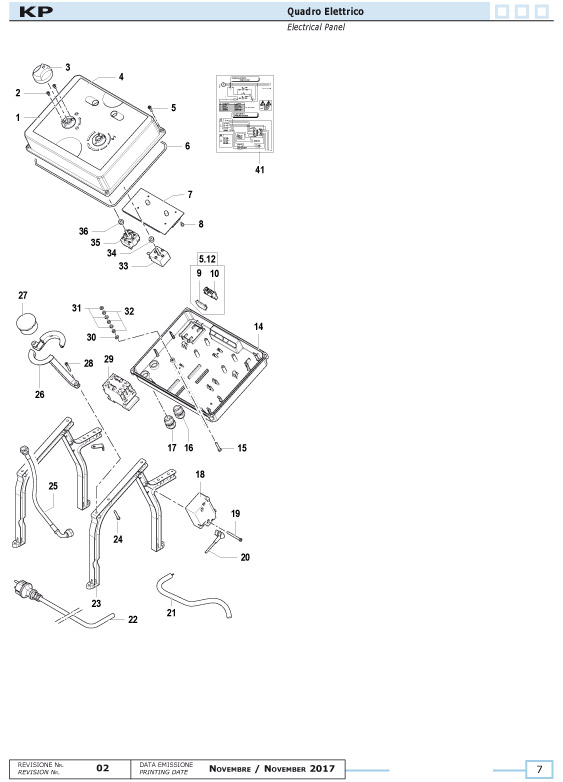

Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 04020461 Couvercle Disponible Voir la pièce
2 36230007 Vis Disponible Voir la pièce
3 18170081 Bouton Non reliée
4 04570061 Etiquette Non reliée
5 36050103 Vis Disponible Voir la pièce
6 12010240 Joint Disponible Voir la pièce
7 30430031 Carte électronique Disponible Voir la pièce
8 36250031 Vis Non reliée
9 18050055 Pince de connexion terminale Disponible Voir la pièce
10 18050053 Pince de connexion Disponible Voir la pièce
14 30010550 Boitier électrique Disponible Voir la pièce
15 36070234 Vis Disponible Voir la pièce
16 24340052 Presse câble Disponible Voir la pièce
17 24340052 Presse câble Disponible Voir la pièce
18 32260087 Transformateur Disponible Voir la pièce
19 36050175 Vis Non reliée
20 04560411 Câble transformateur Disponible Voir la pièce
21 04560438 Câble électrique Non reliée
22 04560062 Câble alimentation Non reliée
23 30020841 Support Non reliée
24 36050167 Vis Disponible Voir la pièce
25 32081219 Tuyau manomètre Non reliée
26 30020867 Support manomètre Non reliée
27 18160159 Manomètre Disponible Voir la pièce
28 36050167 Vis Disponible Voir la pièce
29 32250077 Contacteur Disponible Voir la pièce
30 28110037 Rondelle Disponible Voir la pièce
31 28190009 Rondelle Disponible Voir la pièce
32 06040061 Ecrou Disponible Voir la pièce
33 32300030 Thermostat Disponible Voir la pièce
34 02040041 Douille Disponible Voir la pièce
35 14100148 Interrupteur Disponible Voir la pièce
36 02040041 Douille Disponible Voir la pièce
41 16101717 Schéma électrique Non reliée

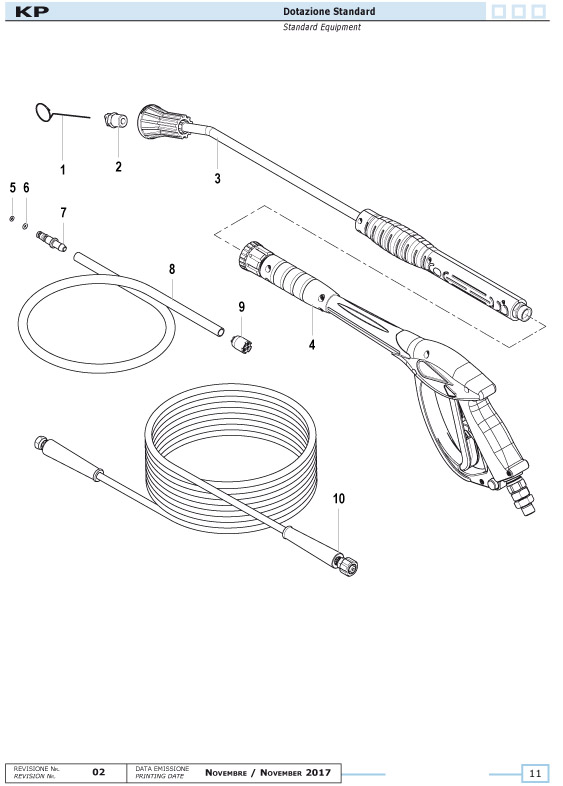

Vue éclatée KP CLASSIC

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 04550013 Epingle Disponible Voir la pièce
2 34000690 Buse Disponible Voir la pièce
3 33010787 Lance Disponible Voir la pièce
4 24100202 Pistolet Disponible Voir la pièce
5 12100469 Joint Disponible Voir la pièce
6 12100014 Joint Disponible Voir la pièce
7 28000101 Raccord Disponible Voir la pièce
8 32080829 Tube détergent Disponible Voir la pièce
9 10020109 Filtre détergent Disponible Voir la pièce
10 33010987 Tuyau Disponible Voir la pièce
chevron_right
