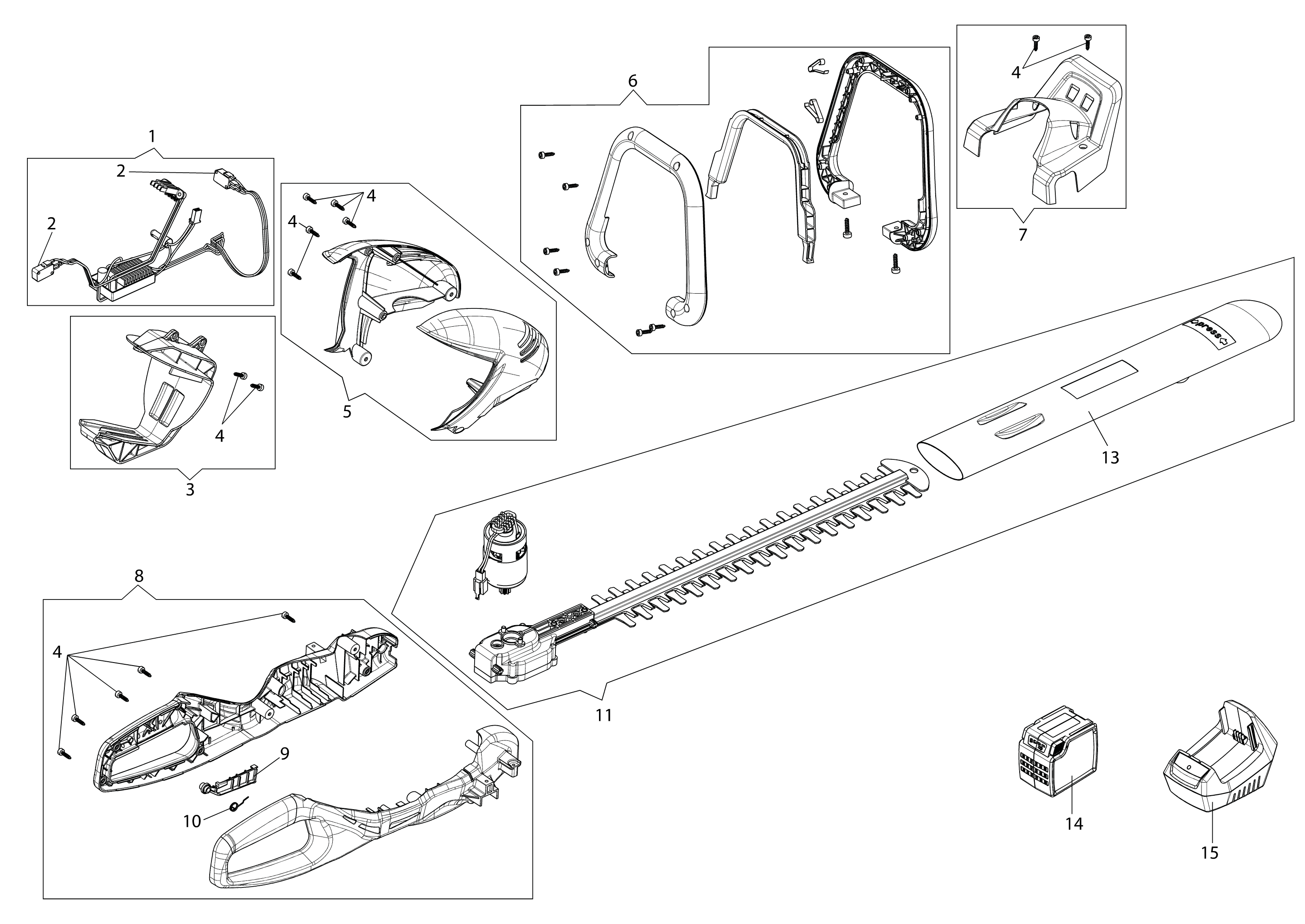

Vue Éclatée HCi 45
Retrouvez les pièces détachées, références et repères disponibles pour HCi 45.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54072006BR | Parties électriques | Non reliée | |
| 2 | 54070015R | Interrupteur | Disponible | Voir la pièce |
| 2 | 54070015R | Interrupteur | Disponible | Voir la pièce |
| 3 | 54042002R | Jeu entretoise | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 5 | 54072002R | Capot moteur | Disponible | Voir la pièce |
| 6 | 54070052 | Kit poignée | Disponible | Voir la pièce |
| 7 | 54070053 | Protege main | Disponible | Voir la pièce |
| 8 | 54072001R | Groupe châssis | Disponible | Voir la pièce |
| 9 | 54070003R | Levier accelerateur | Disponible | Voir la pièce |
| 10 | 54070004R | Ressort | Disponible | Voir la pièce |
| 11 | 54072010R | Moteur complet | Disponible | Voir la pièce |
| 13 | 61370463R | Protection | Disponible | Voir la pièce |
| 14 | 54030027 | Batterie | Non reliée | |
| 14 | 54030031A | Batterie | Non reliée | |
| 15 | 54030007 | Charge batterie | Non reliée | |
| 15 | 54030018 | Charge batterie | Non reliée |
