Vue Éclatée BCi 30
Retrouvez les pièces détachées, références et repères disponibles pour BCi 30.

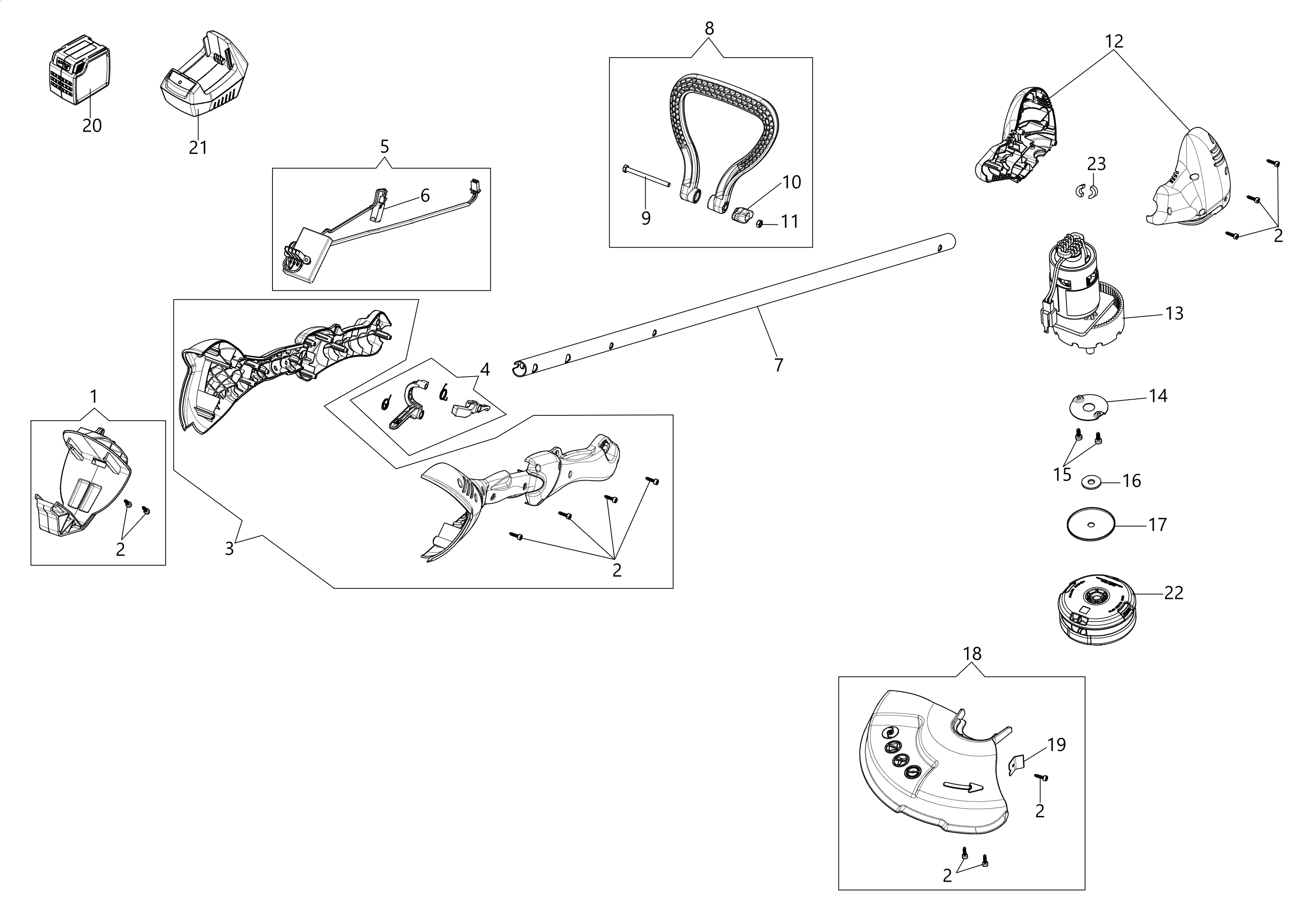

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 54042002R | Jeu entretoise | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3893016AR | Vis | Disponible | Voir la pièce |
| 3 | 54040072 | Kit poignée | Disponible | Voir la pièce |
| 4 | 54040074 | Kit accelerateur | Disponible | Voir la pièce |
| 5 | 54042009BR | Parties électriques | Disponible | Voir la pièce |
| 6 | 54040016R | Interrupteur | Disponible | Voir la pièce |
| 7 | 54040055R | Tuyau Ø24 | Disponible | Voir la pièce |
| 8 | 54040075 | Kit poignée | Disponible | Voir la pièce |
| 9 | 3806056R | Vis | Disponible | Voir la pièce |
| 10 | 54040033AR | Pommeau | Disponible | Voir la pièce |
| 11 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 12 | 54040066 | Capot moteur | Disponible | Voir la pièce |
| 13 | 54042008AR | Moteur complet | Disponible | Voir la pièce |
| 14 | 54040054R | Bride | Disponible | Voir la pièce |
| 15 | 3893013R | Vis | Disponible | Voir la pièce |
| 16 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 17 | 54040053R | Disque (protection) | Disponible | Voir la pièce |
| 18 | 54040076 | Kit protection | Disponible | Voir la pièce |
| 19 | 4174275R | Lame | Disponible | Voir la pièce |
| 20 | 54030027 | Batterie | Non reliée | |
| 20 | 54030031A | Batterie | Non reliée | |
| 21 | 54030007 | Charge batterie | Non reliée | |
| 21 | 54030018 | Charge batterie | Non reliée | |
| 22 | 63149001 | Tete Load&Go | Disponible | Voir la pièce |
| 23 | 54040068R | Amortisseur | Non reliée |

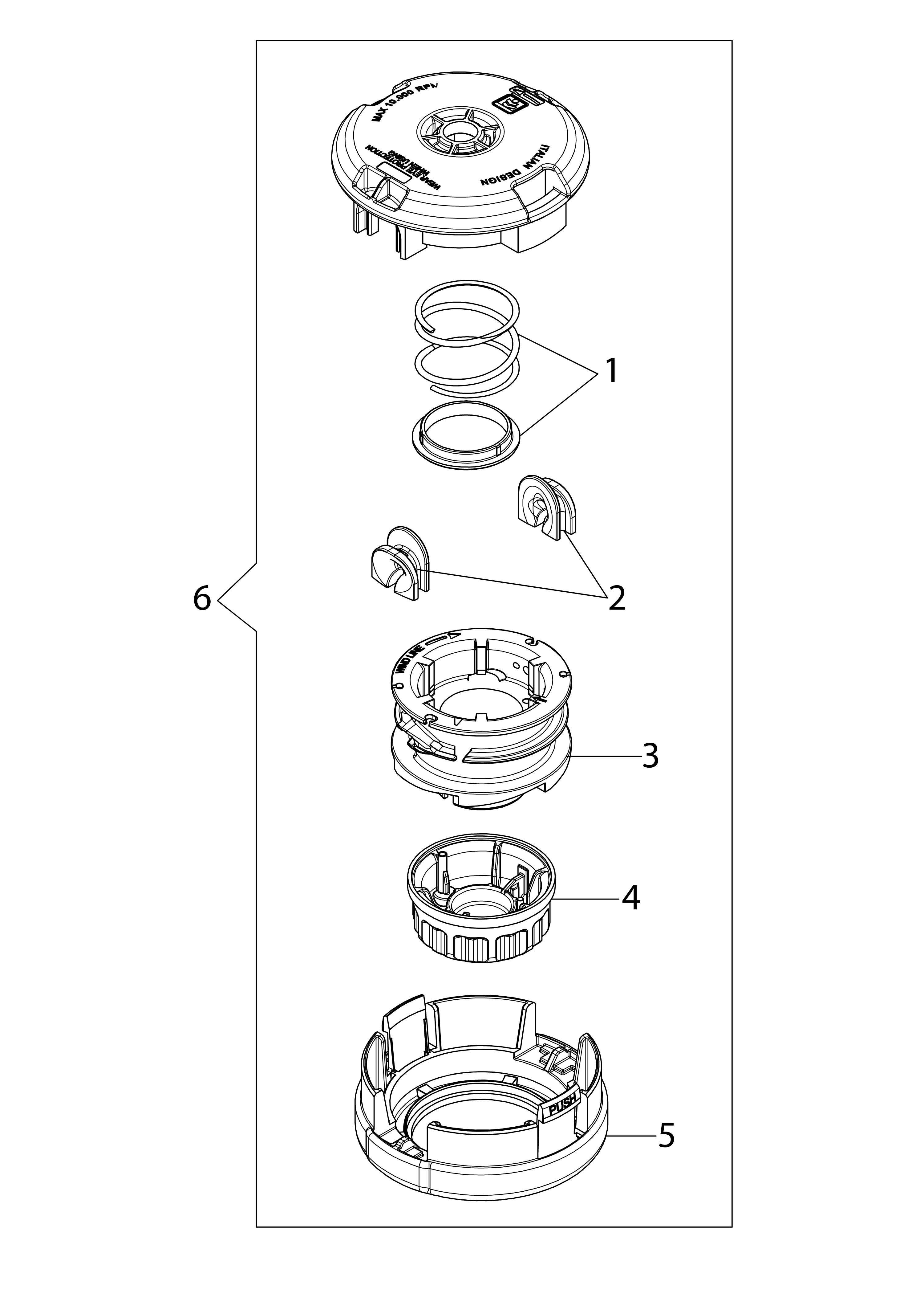

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 2 | 63140007R | Bague | Disponible | Voir la pièce |
| 3 | 63140008R | Bobine | Disponible | Voir la pièce |
| 4 | 63140005R | Pommeau | Disponible | Voir la pièce |
| 5 | 63140006R | Couvercle inferieur | Disponible | Voir la pièce |
| 6 | 63149001 | Tete Load&Go | Disponible | Voir la pièce |
