Vue Éclatée BCH 40 T
Retrouvez les pièces détachées, références et repères disponibles pour BCH 40 T.

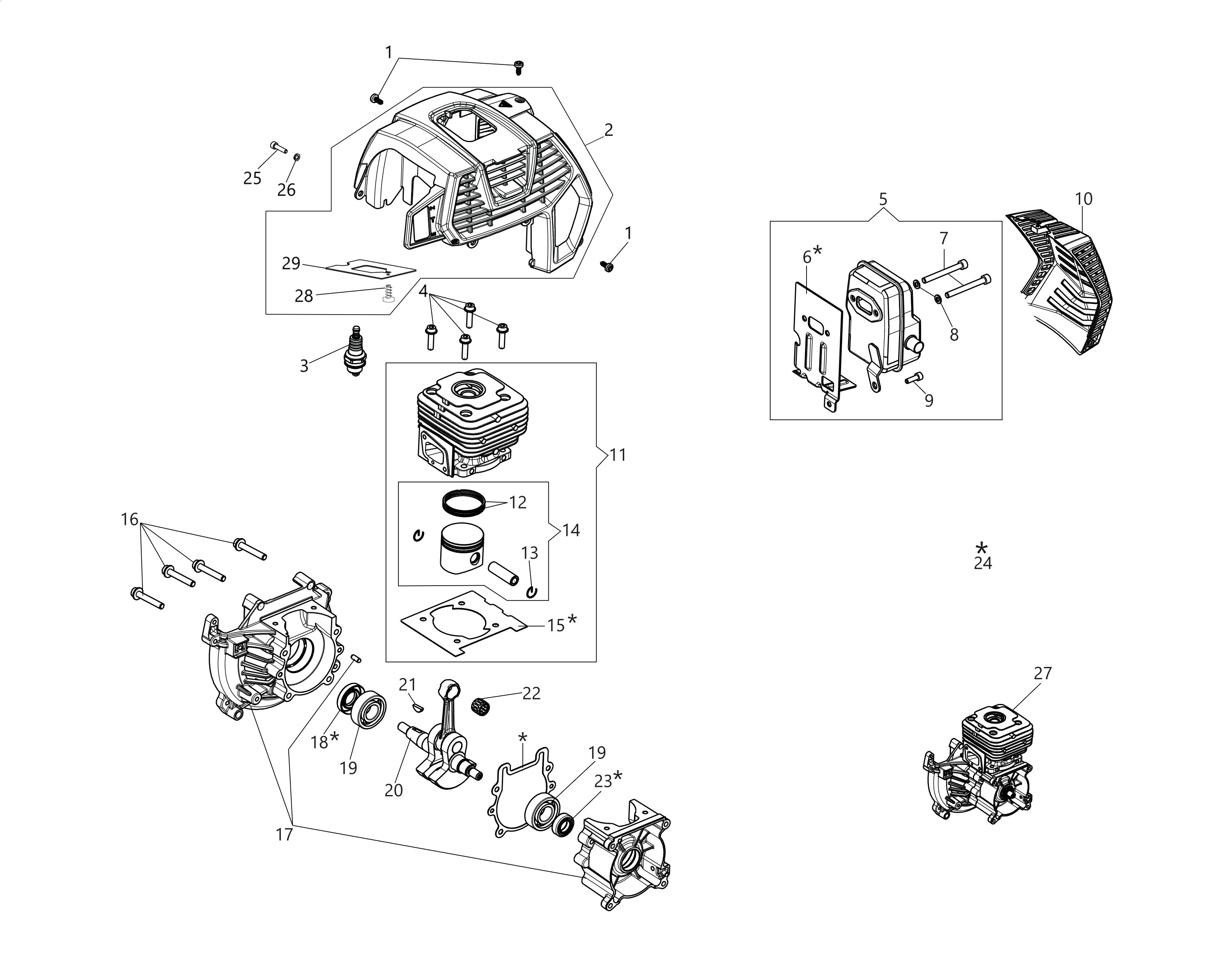

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960121R | Vis | Disponible | Voir la pièce |
| 1 | 3960121R | Vis | Disponible | Voir la pièce |
| 2 | 61510106 | Capot moteur | Disponible | Voir la pièce |
| 3 | 3055104R | Bougie | Disponible | Voir la pièce |
| 4 | 3860095R | Vis | Disponible | Voir la pièce |
| 5 | 61450206R | Kit échappement | Non reliée | |
| 6 | 61450242AR | Joint | Disponible | Voir la pièce |
| 7 | 3801069R | Vis | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 10 | 61450367R | Couvre-pot | Disponible | Voir la pièce |
| 11 | 61450048A | Cylindre compl. | Non reliée | |
| 12 | 61450014R | Segment | Disponible | Voir la pièce |
| 13 | 61450013R | Bague | Disponible | Voir la pièce |
| 14 | 61450187AR | Piston complet | Disponible | Voir la pièce |
| 15 | 61450127AR | Joint | Disponible | Voir la pièce |
| 16 | 3860096R | Vis | Disponible | Voir la pièce |
| 17 | 61452001BR | Carter moteur complet | Disponible | Voir la pièce |
| 18 | 3050056R | Joint d | Disponible | Voir la pièce |
| 19 | 3035065R | Roulement | Disponible | Voir la pièce |
| 19 | 3035065R | Roulement | Disponible | Voir la pièce |
| 20 | 61450001BR | Vilebrequin | Disponible | Voir la pièce |
| 21 | 3028020R | Clavette | Disponible | Voir la pièce |
| 22 | 50110044R | Roulement | Disponible | Voir la pièce |
| 23 | 3050057R | Joint d | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 24 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 25 | 3801009R | Vis | Non reliée | |
| 26 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 61450039AR | Short block | Non reliée | |
| 28 | 3960167R | Vis | Disponible | Voir la pièce |
| 29 | 61510055AR | Deflecteur | Disponible | Voir la pièce |

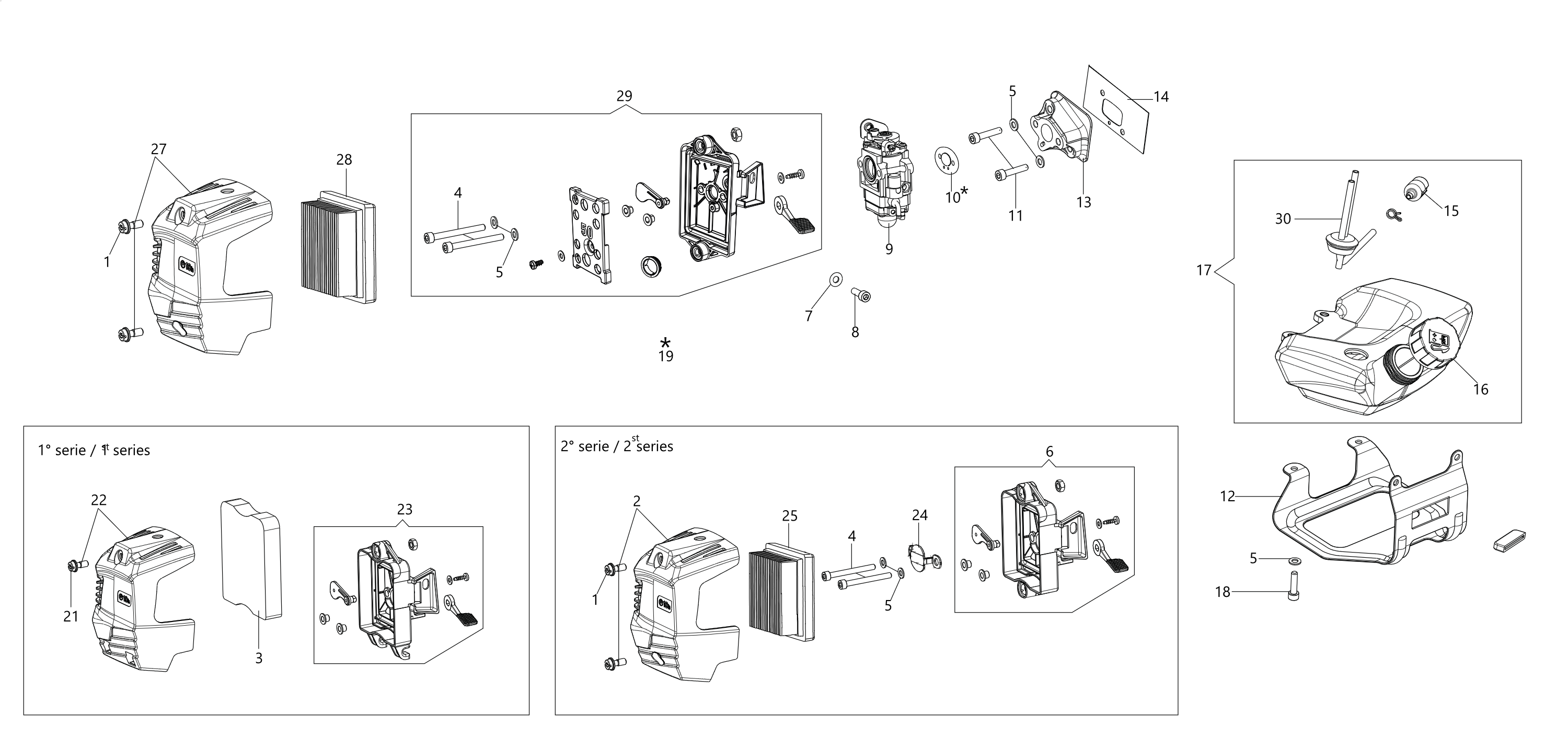

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 1 | 61330040AR | Vis | Disponible | Voir la pièce |
| 2 | 61450045 | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 61450061R | Filtre aire | Disponible | Voir la pièce |
| 4 | 3801012R | Vis | Disponible | Voir la pièce |
| 4 | 3801012R | Vis | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 61450047 | Support filtre à air | Disponible | Voir la pièce |
| 7 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 61450508AR | Carburateur | Non reliée | |
| 10 | 61450054AR | Joint | Disponible | Voir la pièce |
| 11 | 3801015R | Vis | Disponible | Voir la pièce |
| 12 | 61450082R | Protection réservoir | Disponible | Voir la pièce |
| 13 | 61450053AR | Bride termique | Disponible | Voir la pièce |
| 14 | 61450052AR | Joint | Disponible | Voir la pièce |
| 15 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 16 | BF000024R | Bouchon | Non reliée | |
| 17 | 61452050R | Groupe réservoir | Disponible | Voir la pièce |
| 18 | 3801013R | Vis | Disponible | Voir la pièce |
| 19 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 19 | 61450443 | Kit joints | Disponible | Voir la pièce |
| 21 | 61330040AR | Vis | Disponible | Voir la pièce |
| 22 | 61450444 | Couvercle filtre aire | Non reliée | |
| 23 | 61450445 | Support filtre à air | Disponible | Voir la pièce |
| 24 | 61450016R | Bride | Disponible | Voir la pièce |
| 25 | 61450425R | Filtre aire | Disponible | Voir la pièce |
| 27 | 61510112 | Couvercle filtre aire | Disponible | Voir la pièce |
| 28 | 61120018R | Filtre aire | Non reliée | |
| 29 | 61450094R | Kit filtre air | Disponible | Voir la pièce |
| 30 | BF000031R | Kit tuyaux | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 2 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 3 | 63120001R | Bague | Disponible | Voir la pièce |
| 4 | 63120010R | Bobine | Disponible | Voir la pièce |
| 5 | 63120011R | Poignee cpl. | Disponible | Voir la pièce |
| 6 | 63120012R | Couvercle inferieur | Disponible | Voir la pièce |
| 7 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 7 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 10 | 61460055 | Kit protection | Disponible | Voir la pièce |

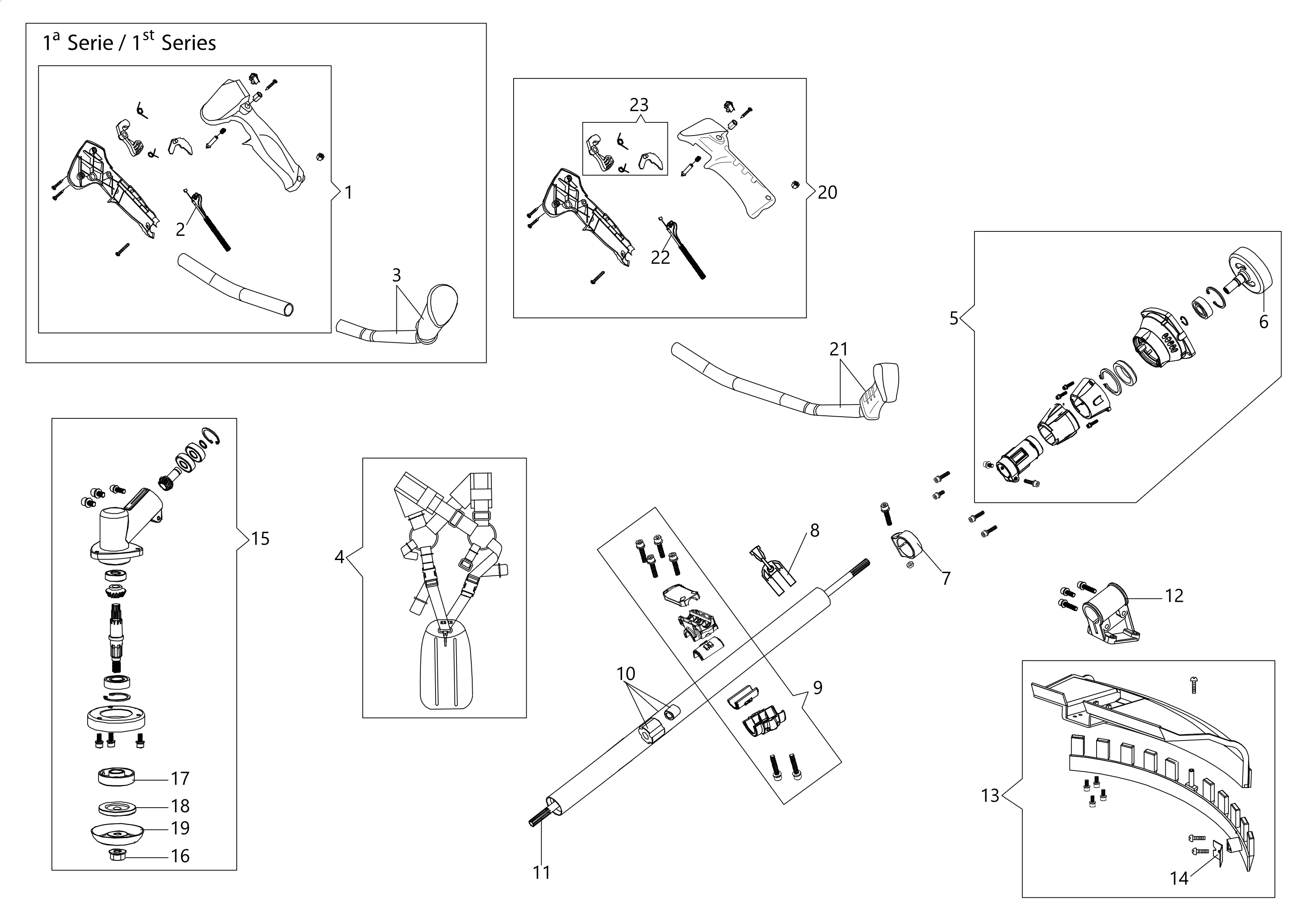

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 3 | BF000022R | Guidon et poignée | Non reliée | |
| 4 | BF000020R | Harnais | Non reliée | |
| 5 | 61450327R | Carter | Disponible | Voir la pièce |
| 6 | BF000011R | Cloche embrayage | Disponible | Voir la pièce |
| 7 | BF000012R | Bande | Disponible | Voir la pièce |
| 8 | BF000048R | Bande | Non reliée | |
| 9 | 61450328R | Etau cpl. | Disponible | Voir la pièce |
| 10 | BF000014R | Tuyau Ø26 | Disponible | Voir la pièce |
| 11 | BF000015R | Arbre trasmission | Disponible | Voir la pièce |
| 12 | BF000008R | Etrier | Disponible | Voir la pièce |
| 13 | BF000029R | Kit protection | Non reliée | |
| 14 | BF000009R | Lame | Disponible | Voir la pièce |
| 15 | BF000144R | Couple conique Ø26 | Disponible | Voir la pièce |
| 16 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 17 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 18 | BF000038R | Flasque | Disponible | Voir la pièce |
| 19 | BF000036R | Protection | Disponible | Voir la pièce |
| 20 | BF000059R | Poignee complete | Disponible | Voir la pièce |
| 21 | BF000058R | Guidon et poignée | Disponible | Voir la pièce |
| 22 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | BF000149R | Kit levier accelerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 2 | BF000145R | Cable accellerateur | Disponible | Voir la pièce |
| 3 | BF000022R | Guidon et poignée | Non reliée | |
| 4 | 61200106R | Harnais | Disponible | Voir la pièce |
| 5 | BF000045R | Carter | Disponible | Voir la pièce |
| 6 | BF000011R | Cloche embrayage | Disponible | Voir la pièce |
| 7 | BF000115R | Bande | Disponible | Voir la pièce |
| 8 | BF000116R | Support | Disponible | Voir la pièce |
| 9 | BF000046R | Etau cpl. | Disponible | Voir la pièce |
| 10 | BF000043R | Tuyau Ø28 | Disponible | Voir la pièce |
| 11 | BF000015R | Arbre trasmission | Disponible | Voir la pièce |
| 12 | BF000040R | Etrier | Disponible | Voir la pièce |
| 13 | BF000029R | Kit protection | Non reliée | |
| 14 | BF000009R | Lame | Disponible | Voir la pièce |
| 15 | BF000044R | Couple conique Ø28 | Disponible | Voir la pièce |
| 16 | BF000007R | Ecrou | Disponible | Voir la pièce |
| 17 | BF000037R | Moyeu | Disponible | Voir la pièce |
| 18 | BF000038R | Flasque | Disponible | Voir la pièce |
| 19 | BF000036R | Protection | Disponible | Voir la pièce |
| 20 | BF000059R | Poignee complete | Disponible | Voir la pièce |
| 21 | BF000058R | Guidon et poignée | Disponible | Voir la pièce |
| 22 | BF000149R | Kit levier accelerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318557R | Carburateur | Disponible | Voir la pièce |
| 2 | 2318025R | Kit pour la réparation | Disponible | Voir la pièce |
| 3 | 3055155R | Tournevis spécial | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61450192R | Groupe de démarrage | Non reliée | |
| 2 | 61450193AR | Entraineur | Disponible | Voir la pièce |
| 2 | 61450193AR | Entraineur | Disponible | Voir la pièce |
| 3 | 61450229AR | Poulie de démarrage | Disponible | Voir la pièce |
| 4 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 4 | 61450044AR | Ressort de démarrage | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 61452083BR | Flasque | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 9 | 61450070R | Pivot | Disponible | Voir la pièce |
| 10 | 61450072R | Rondelle | Disponible | Voir la pièce |
| 11 | 61450277R | Embrayage | Disponible | Voir la pièce |
| 12 | 61450071R | Rondelle | Disponible | Voir la pièce |
| 13 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 14 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 15 | 61450310R | Volant | Disponible | Voir la pièce |
| 16 | BF000030R | Cable | Non reliée | |
| 17 | 2501030CR | Bobine | Non reliée | |
| 18 | 61450370R | Capot de bougie | Disponible | Voir la pièce |
| 19 | 61460066A | Groupe démarrage facilité | Non reliée | |
| 20 | 61510152R | Poulie de démarrage | Disponible | Voir la pièce |
| 21 | 61450496R | Ressort | Disponible | Voir la pièce |
| 22 | 61450025AR | Couronne | Non reliée | |
| 23 | 3801009R | Vis | Non reliée | |
| 24 | 61450085 | Jeu couvercle | Disponible | Voir la pièce |
| 25 | 2501030CR | Bobine | Non reliée | |
| 30 | 61450088 | Kit etiquettes | Disponible | Voir la pièce |
