Vue Éclatée HCS 247 P
Retrouvez les pièces détachées, références et repères disponibles pour HCS 247 P.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 58090096 | Kit échappement | Disponible | Voir la pièce |
| 3 | 61370634R | Joint | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 5 | 3055112R | Bougie | Disponible | Voir la pièce |
| 6 | 61370606A | Cylindre compl. Ø32 | Non reliée | |
| 7 | 58090036AR | Joint | Disponible | Voir la pièce |
| 8 | 58070019R | Axe piston | Disponible | Voir la pièce |
| 9 | 61370575R | Segment | Disponible | Voir la pièce |
| 10 | 58070166BR | Bague | Non reliée | |
| 11 | 61370605A | Piston complet Ø32 | Non reliée | |
| 12 | 3912014R | Ecrou | Disponible | Voir la pièce |
| 13 | 3819031R | Rondelle | Disponible | Voir la pièce |
| 14 | 58090005AR | Volant | Disponible | Voir la pièce |
| 15 | 3891057R | Vis | Disponible | Voir la pièce |
| 16 | 3050042R | Bague | Non reliée | |
| 16 | 3050042R | Bague | Non reliée | |
| 17 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 18 | 3034029R | Roulement | Disponible | Voir la pièce |
| 18 | 3034029R | Roulement | Disponible | Voir la pièce |
| 19 | 61370254 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 20 | 58090033R | Vilebrequin | Disponible | Voir la pièce |
| 21 | 58090002BR | Carter moteur complet | Non reliée | |
| 22 | 58090059R | Support | Disponible | Voir la pièce |
| 23 | 094600126 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 3893060R | Vis | Disponible | Voir la pièce |
| 3 | 58090049R | Demarrage complet | Disponible | Voir la pièce |
| 4 | 093500397R | Poignée de démarrage | Non reliée | |
| 5 | 58070054R | Cordelette | Disponible | Voir la pièce |
| 6 | 072700089R | Bague | Disponible | Voir la pièce |
| 7 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 8 | 58090016R | Poulie de démarrage | Disponible | Voir la pièce |
| 9 | 58090019R | Ressort | Disponible | Voir la pièce |
| 10 | 58090018R | Couronne | Disponible | Voir la pièce |
| 11 | 50160024 | Vis | Disponible | Voir la pièce |
| 12 | 58090061R | Cable | Disponible | Voir la pièce |
| 13 | 3891020R | Vis | Disponible | Voir la pièce |
| 14 | 58070053R | Capot de bougie | Disponible | Voir la pièce |
| 15 | 2501023BR | Bobine | Disponible | Voir la pièce |
| 16 | 50160218BR | Entretoise | Disponible | Voir la pièce |
| 17 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 18 | 58090003R | Entraineur | Disponible | Voir la pièce |
| 19 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 20 | 61070090R | Ressort | Non reliée | |
| 21 | 61372171R | Jeu entretoise | Disponible | Voir la pièce |
| 22 | 015000044R | Vis | Disponible | Voir la pièce |
| 23 | 61370557 | Embrayage compl. | Non reliée | |
| 24 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916004R | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58090060R | Tuyau | Disponible | Voir la pièce |
| 2 | 58090039AR | Joint | Disponible | Voir la pièce |
| 3 | 58090040R | Flasque | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318008ER | Carburateur | Non reliée | |
| 7 | 56570058R | Joint | Disponible | Voir la pièce |
| 8 | 58090044AR | Etrier | Disponible | Voir la pièce |
| 9 | 58092007BR | Kit support filtre à air | Disponible | Voir la pièce |
| 10 | 2318817R | Air purge | Non reliée | |
| 11 | 3891063R | Vis | Disponible | Voir la pièce |
| 12 | 61170016R | Filtre aire | Non reliée | |
| 13 | 58090097 | Couvercle filtre aire | Disponible | Voir la pièce |
| 14 | 58070223R | Vis | Disponible | Voir la pièce |
| 15 | 58090100B | Reservoir complet | Non reliée | |
| 16 | 61400367R | Soupape | Disponible | Voir la pièce |
| 16 | 61400367R | Soupape | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 18 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 18 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 20 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 20 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 21 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 21 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 22 | 099900090R | Bague | Disponible | Voir la pièce |
| 22 | 099900090R | Bague | Disponible | Voir la pièce |
| 23 | 58090009AR | Couvercle inferieur | Disponible | Voir la pièce |
| 24 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 25 | 3891035R | Vis | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 27 | 58090100B | Reservoir complet | Non reliée | |
| 28 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 29 | 4161211R | Passetube | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318008ER | Carburateur | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 5 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |

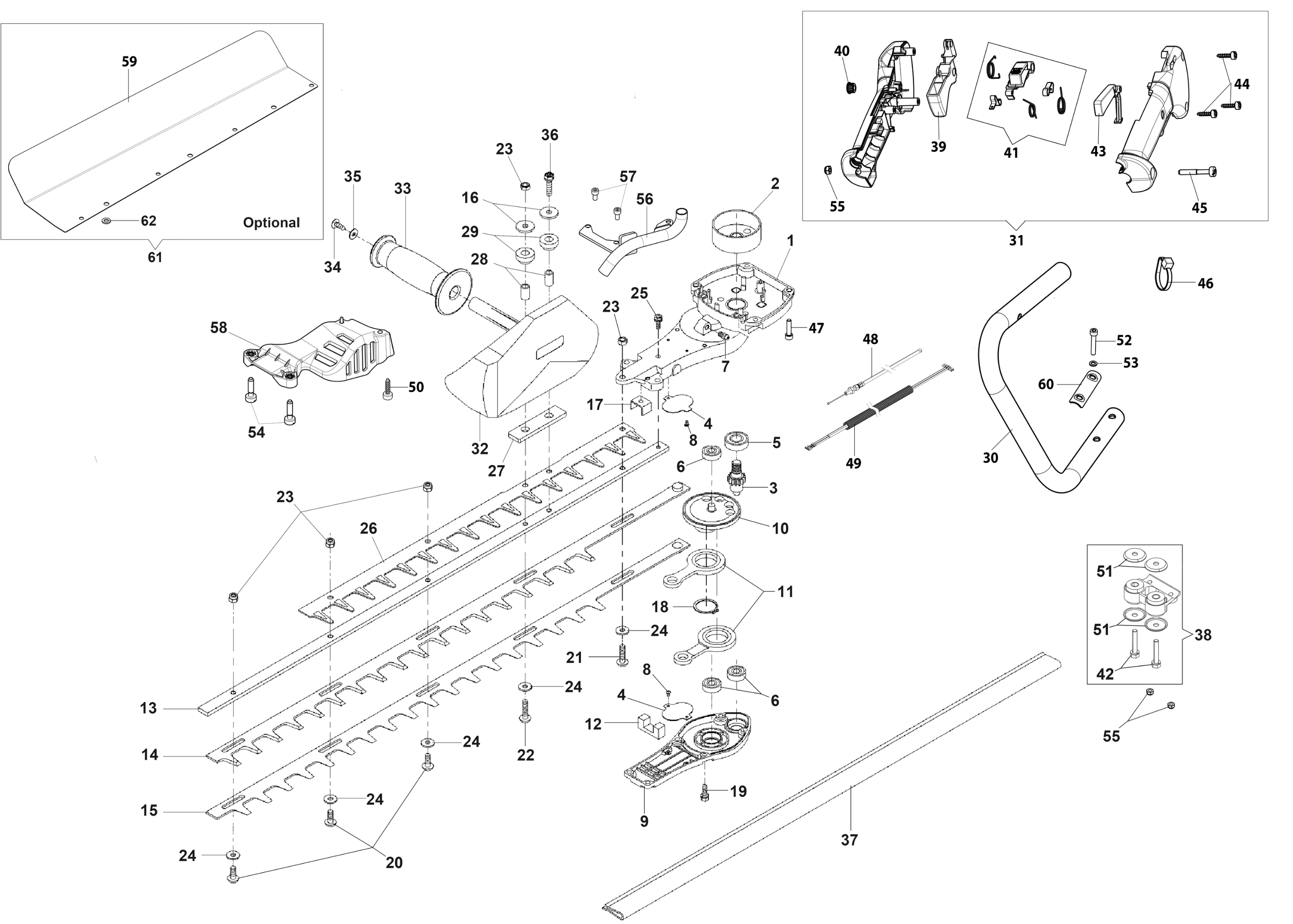

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | W58070017R | Boite super. | Disponible | Voir la pièce |
| 2 | W58070011R | Cloche embrayage | Disponible | Voir la pièce |
| 3 | W58040005 | Pignon | Disponible | Voir la pièce |
| 4 | W58040006 | Bride | Disponible | Voir la pièce |
| 4 | W58040006 | Bride | Disponible | Voir la pièce |
| 5 | W58040007R | Roulement | Disponible | Voir la pièce |
| 6 | W58040008R | Roulement | Disponible | Voir la pièce |
| 6 | W58040008R | Roulement | Disponible | Voir la pièce |
| 7 | W58040009 | Graisseur | Disponible | Voir la pièce |
| 8 | W58040010 | Vis | Disponible | Voir la pièce |
| 8 | W58040010 | Vis | Disponible | Voir la pièce |
| 9 | W58040011R | Couvercle | Non reliée | |
| 10 | W58040012 | Engrenage | Disponible | Voir la pièce |
| 11 | W58040013R | Bielle | Disponible | Voir la pièce |
| 12 | W58040014 | Feutre | Disponible | Voir la pièce |
| 13 | W58040066 | Plaque | Disponible | Voir la pièce |
| 14 | W58070007R | Lame superieure | Non reliée | |
| 15 | W58070008R | Lame inferieure | Disponible | Voir la pièce |
| 16 | W58040069R | Rondelle | Disponible | Voir la pièce |
| 17 | W58040018 | Bride | Disponible | Voir la pièce |
| 18 | W58040019 | Bague | Disponible | Voir la pièce |
| 19 | W58070013R | Vis | Disponible | Voir la pièce |
| 20 | W58040021R | Vis | Non reliée | |
| 21 | W58040022 | Vis | Non reliée | |
| 22 | W58040070 | Vis | Disponible | Voir la pièce |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 25 | W58070016R | Vis | Disponible | Voir la pièce |
| 26 | W58040083 | Protection | Disponible | Voir la pièce |
| 27 | W58040073 | Joint | Disponible | Voir la pièce |
| 28 | W58040074R | Entretoise | Disponible | Voir la pièce |
| 29 | W58040401 | Amortisseur | Disponible | Voir la pièce |
| 30 | 58090073R | Poignee | Disponible | Voir la pièce |
| 31 | 58090099 | Kit poignée | Disponible | Voir la pièce |
| 32 | W58070019R | Poignee | Disponible | Voir la pièce |
| 33 | W58070018R | Poignée | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 3893054AR | Vis | Disponible | Voir la pièce |
| 36 | W58040080 | Vis | Disponible | Voir la pièce |
| 37 | W58040081 | Couvercle lame | Disponible | Voir la pièce |
| 38 | W58040399 | Support | Disponible | Voir la pièce |
| 39 | 61380064R | Levier accelerateur | Disponible | Voir la pièce |
| 40 | 61070056 | Bouchon | Disponible | Voir la pièce |
| 41 | 61370294 | Kit levier | Disponible | Voir la pièce |
| 42 | W58070020R | Vis | Disponible | Voir la pièce |
| 43 | 61370114R | Levier | Disponible | Voir la pièce |
| 44 | 3893016AR | Vis | Disponible | Voir la pièce |
| 45 | 3891054R | Vis | Disponible | Voir la pièce |
| 46 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 47 | 3801011R | Vis | Disponible | Voir la pièce |
| 48 | 58090056R | Cable accellerateur | Disponible | Voir la pièce |
| 49 | 58090053AR | Cable | Disponible | Voir la pièce |
| 50 | 3893016AR | Vis | Disponible | Voir la pièce |
| 51 | W58040404 | Rondelle | Disponible | Voir la pièce |
| 51 | W58040404 | Rondelle | Disponible | Voir la pièce |
| 52 | 3801016R | Vis | Disponible | Voir la pièce |
| 53 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 54 | 3891048R | Vis | Disponible | Voir la pièce |
| 55 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 55 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 56 | 58090025AR | Pot dechappement | Disponible | Voir la pièce |
| 57 | 3801052R | Vis | Disponible | Voir la pièce |
| 58 | 58092014R | Protection | Disponible | Voir la pièce |
| 59 | 58040150 | Deflecteur | Disponible | Voir la pièce |
| 60 | 58040398R | Bride | Disponible | Voir la pièce |
| 61 | 58070198 | Kit deflecteur | Disponible | Voir la pièce |
| 62 | 3916006R | Rondelle | Disponible | Voir la pièce |
