Vue Éclatée HC 246 P
Retrouvez les pièces détachées, références et repères disponibles pour HC 246 P.

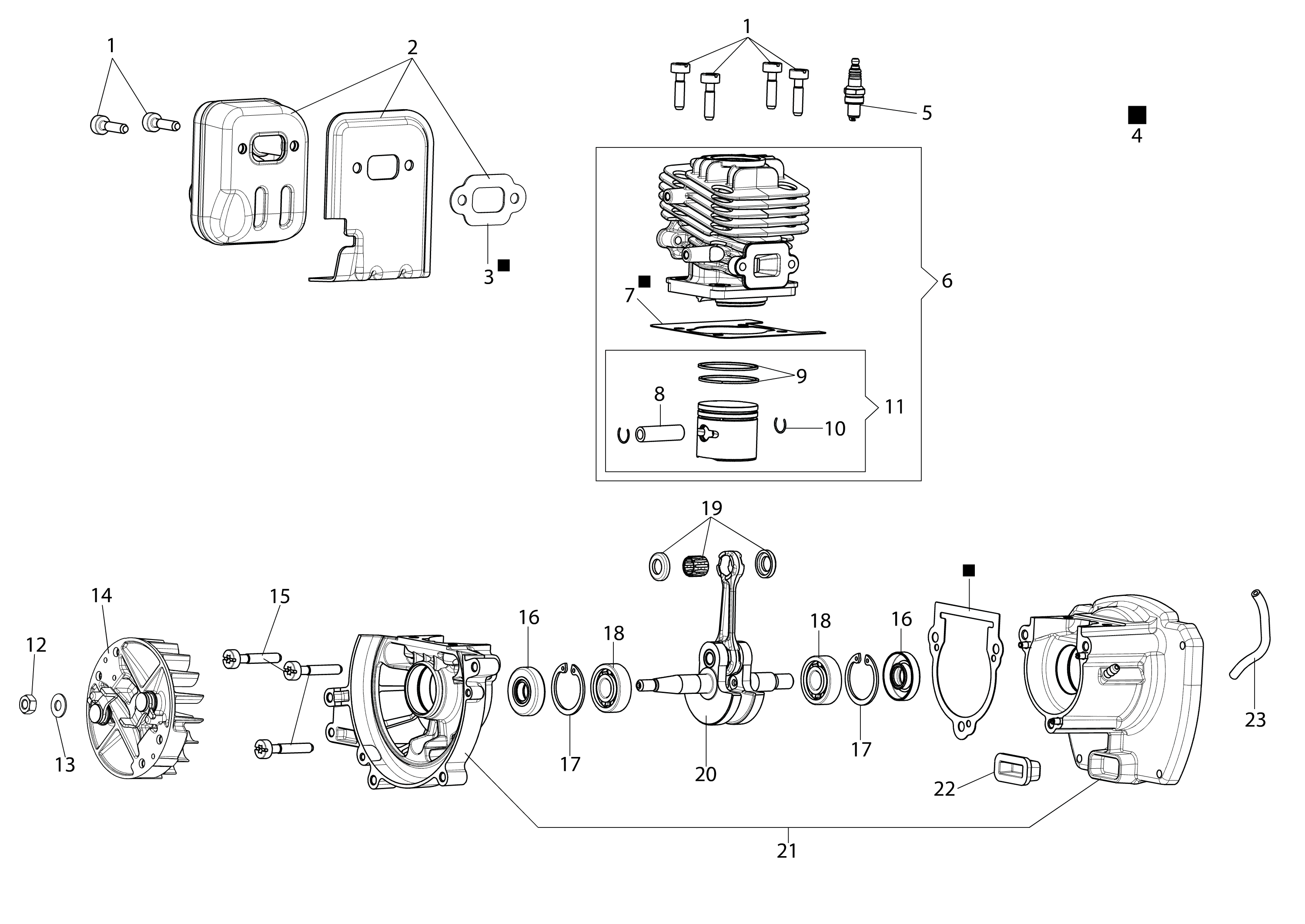

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 58090096 | Kit échappement | Disponible | Voir la pièce |
| 3 | 61370634R | Joint | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 4 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 5 | 3055112R | Bougie | Disponible | Voir la pièce |
| 6 | 61370606A | Cylindre compl. Ø32 | Non reliée | |
| 7 | 58090036AR | Joint | Disponible | Voir la pièce |
| 8 | 58070019R | Axe piston | Disponible | Voir la pièce |
| 9 | 61370575R | Segment | Disponible | Voir la pièce |
| 10 | 58070166BR | Bague | Non reliée | |
| 11 | 61370605A | Piston complet Ø32 | Non reliée | |
| 12 | 3912014R | Ecrou | Disponible | Voir la pièce |
| 13 | 3819031R | Rondelle | Disponible | Voir la pièce |
| 14 | 58090005AR | Volant | Disponible | Voir la pièce |
| 15 | 3891057R | Vis | Disponible | Voir la pièce |
| 16 | 3050042R | Bague | Non reliée | |
| 16 | 3050042R | Bague | Non reliée | |
| 17 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 17 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 18 | 3034029R | Roulement | Disponible | Voir la pièce |
| 18 | 3034029R | Roulement | Disponible | Voir la pièce |
| 19 | 61370254 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 20 | 58090033R | Vilebrequin | Disponible | Voir la pièce |
| 21 | 58090002BR | Carter moteur complet | Non reliée | |
| 22 | 58090059R | Support | Disponible | Voir la pièce |
| 23 | 094600126 | Tuyau | Disponible | Voir la pièce |

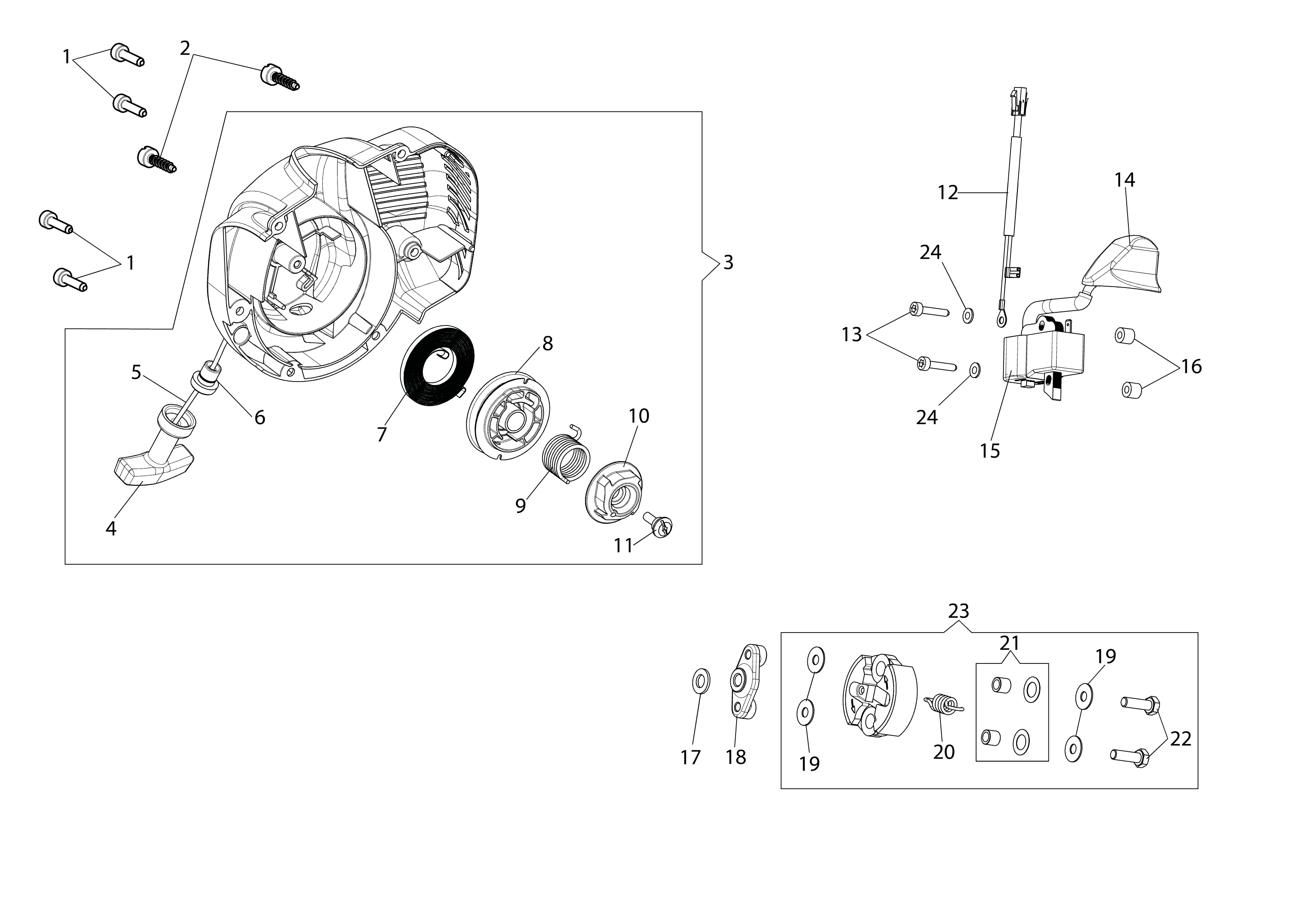

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 1 | 3891035R | Vis | Disponible | Voir la pièce |
| 2 | 3893060R | Vis | Disponible | Voir la pièce |
| 3 | 58090049R | Demarrage complet | Disponible | Voir la pièce |
| 4 | 093500397R | Poignée de démarrage | Non reliée | |
| 5 | 58070054R | Cordelette | Disponible | Voir la pièce |
| 6 | 072700089R | Bague | Disponible | Voir la pièce |
| 7 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 8 | 58090016R | Poulie de démarrage | Disponible | Voir la pièce |
| 9 | 58090019R | Ressort | Disponible | Voir la pièce |
| 10 | 58090018R | Couronne | Disponible | Voir la pièce |
| 11 | 50160024 | Vis | Disponible | Voir la pièce |
| 12 | 58090061R | Cable | Disponible | Voir la pièce |
| 13 | 3891020R | Vis | Disponible | Voir la pièce |
| 14 | 58070053R | Capot de bougie | Disponible | Voir la pièce |
| 15 | 2501023BR | Bobine | Disponible | Voir la pièce |
| 16 | 50160218BR | Entretoise | Disponible | Voir la pièce |
| 17 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 18 | 58090003R | Entraineur | Disponible | Voir la pièce |
| 19 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 20 | 61070090R | Ressort | Non reliée | |
| 21 | 61372171R | Jeu entretoise | Disponible | Voir la pièce |
| 22 | 015000044R | Vis | Disponible | Voir la pièce |
| 23 | 61370557 | Embrayage compl. | Non reliée | |
| 24 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 24 | 3916004R | Rondelle | Disponible | Voir la pièce |

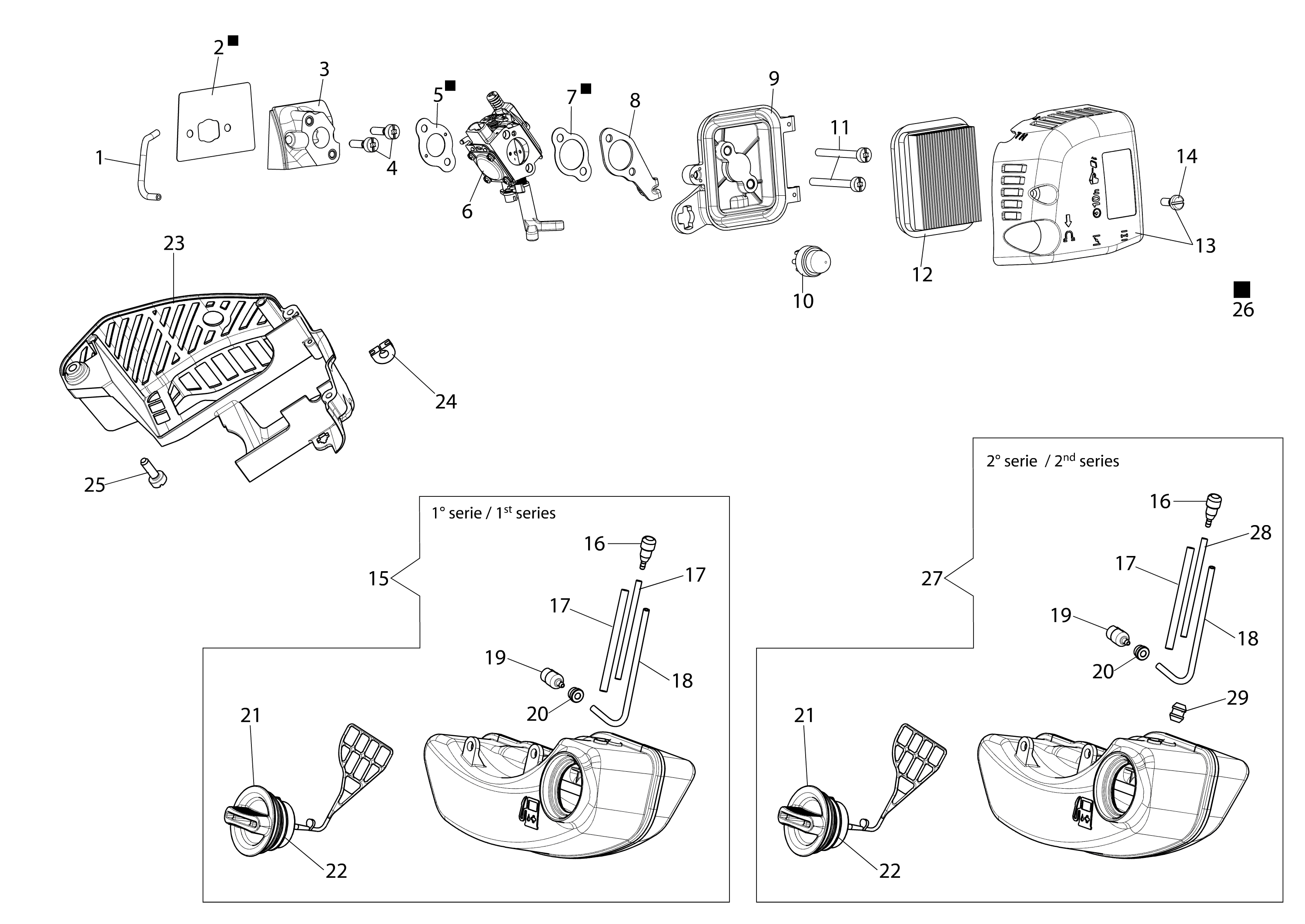

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58090060R | Tuyau | Disponible | Voir la pièce |
| 2 | 58090039AR | Joint | Disponible | Voir la pièce |
| 3 | 58090040R | Flasque | Disponible | Voir la pièce |
| 4 | 3891048R | Vis | Disponible | Voir la pièce |
| 5 | 61200196AR | Joint | Disponible | Voir la pièce |
| 6 | 2318008ER | Carburateur | Non reliée | |
| 7 | 56570058R | Joint | Disponible | Voir la pièce |
| 8 | 58090044AR | Etrier | Disponible | Voir la pièce |
| 9 | 58092007BR | Kit support filtre à air | Disponible | Voir la pièce |
| 10 | 2318817R | Air purge | Non reliée | |
| 11 | 3891063R | Vis | Disponible | Voir la pièce |
| 12 | 61170016R | Filtre aire | Non reliée | |
| 13 | 58090097 | Couvercle filtre aire | Disponible | Voir la pièce |
| 14 | 58070223R | Vis | Disponible | Voir la pièce |
| 15 | 58090100B | Reservoir complet | Non reliée | |
| 16 | 61400367R | Soupape | Disponible | Voir la pièce |
| 16 | 61400367R | Soupape | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 17 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 18 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 18 | 3073023AR | Tuyau | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 19 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 20 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 20 | 58070179AR | Rondelle | Disponible | Voir la pièce |
| 21 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 21 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 22 | 099900090R | Bague | Disponible | Voir la pièce |
| 22 | 099900090R | Bague | Disponible | Voir la pièce |
| 23 | 58090009AR | Couvercle inferieur | Disponible | Voir la pièce |
| 24 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 25 | 3891035R | Vis | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 26 | 58090098 | Kit joints | Disponible | Voir la pièce |
| 27 | 58090100B | Reservoir complet | Non reliée | |
| 28 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 29 | 4161211R | Passetube | Disponible | Voir la pièce |

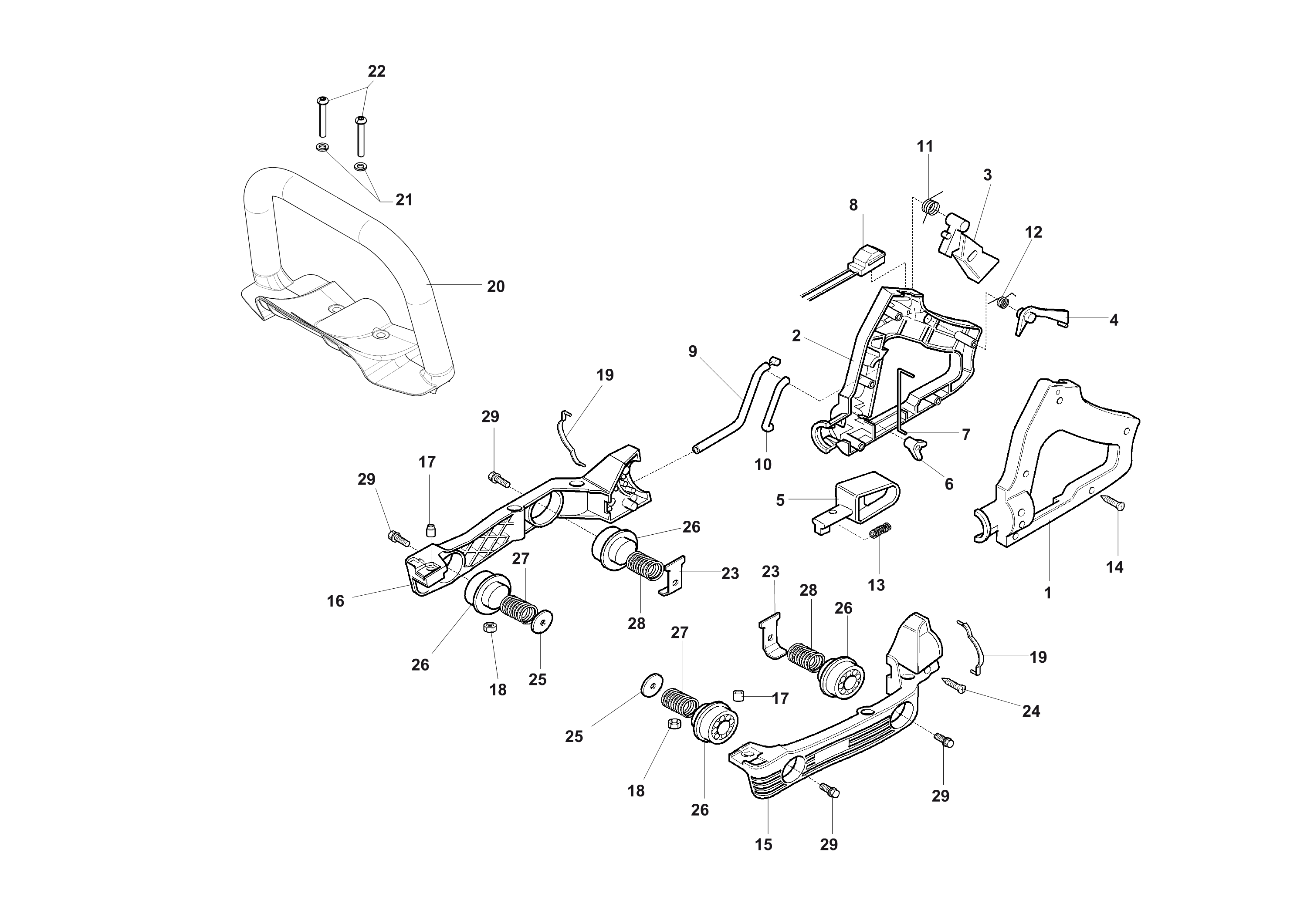

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | W58040032 | Poignee left | Disponible | Voir la pièce |
| 2 | W58040033 | Poignee right | Disponible | Voir la pièce |
| 3 | W58070021R | Levier accelerateur | Non reliée | |
| 4 | W58040035 | Levier | Disponible | Voir la pièce |
| 5 | W58040036 | Levier | Disponible | Voir la pièce |
| 6 | W58040037 | Pivot | Disponible | Voir la pièce |
| 7 | W58040038 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | W58070014R | Interrupteur | Disponible | Voir la pièce |
| 9 | W58070015R | Cable accellerateur | Disponible | Voir la pièce |
| 10 | W58040041 | Entretoise | Disponible | Voir la pièce |
| 11 | W58040042 | Ressort | Disponible | Voir la pièce |
| 12 | W58040043 | Ressort | Disponible | Voir la pièce |
| 13 | W58040044 | Ressort | Disponible | Voir la pièce |
| 14 | W58040045 | Vis | Disponible | Voir la pièce |
| 15 | W58040046R | Support left | Non reliée | |
| 16 | W58040047R | Support right | Non reliée | |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 17 | W58040048 | Entretoise | Disponible | Voir la pièce |
| 18 | W58040023R | Ecrou | Non reliée | |
| 18 | W58040023R | Ecrou | Non reliée | |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 19 | W58040050 | Joint | Disponible | Voir la pièce |
| 20 | 58090035BR | Poignee | Disponible | Voir la pièce |
| 21 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 22 | 3901088R | Vis | Disponible | Voir la pièce |
| 23 | W58040063 | Support | Disponible | Voir la pièce |
| 23 | W58040063 | Support | Disponible | Voir la pièce |
| 24 | W58040055 | Vis | Disponible | Voir la pièce |
| 25 | W58040064 | Rondelle | Disponible | Voir la pièce |
| 25 | W58040064 | Rondelle | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 26 | W58040057R | Support ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 27 | W58040058R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 28 | W58040059R | Ressort | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |
| 29 | W58040025 | Vis | Disponible | Voir la pièce |

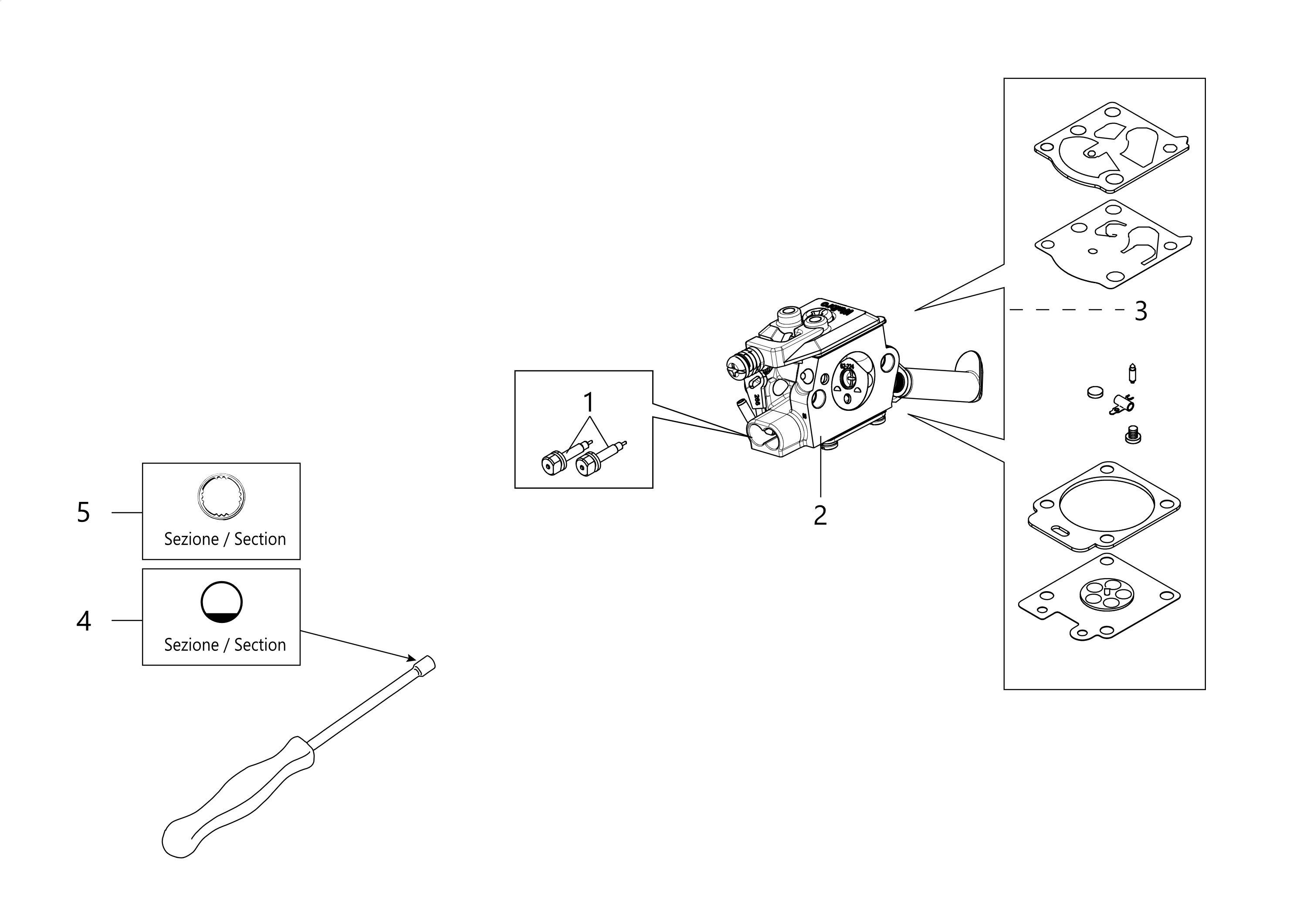

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318008ER | Carburateur | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 5 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |

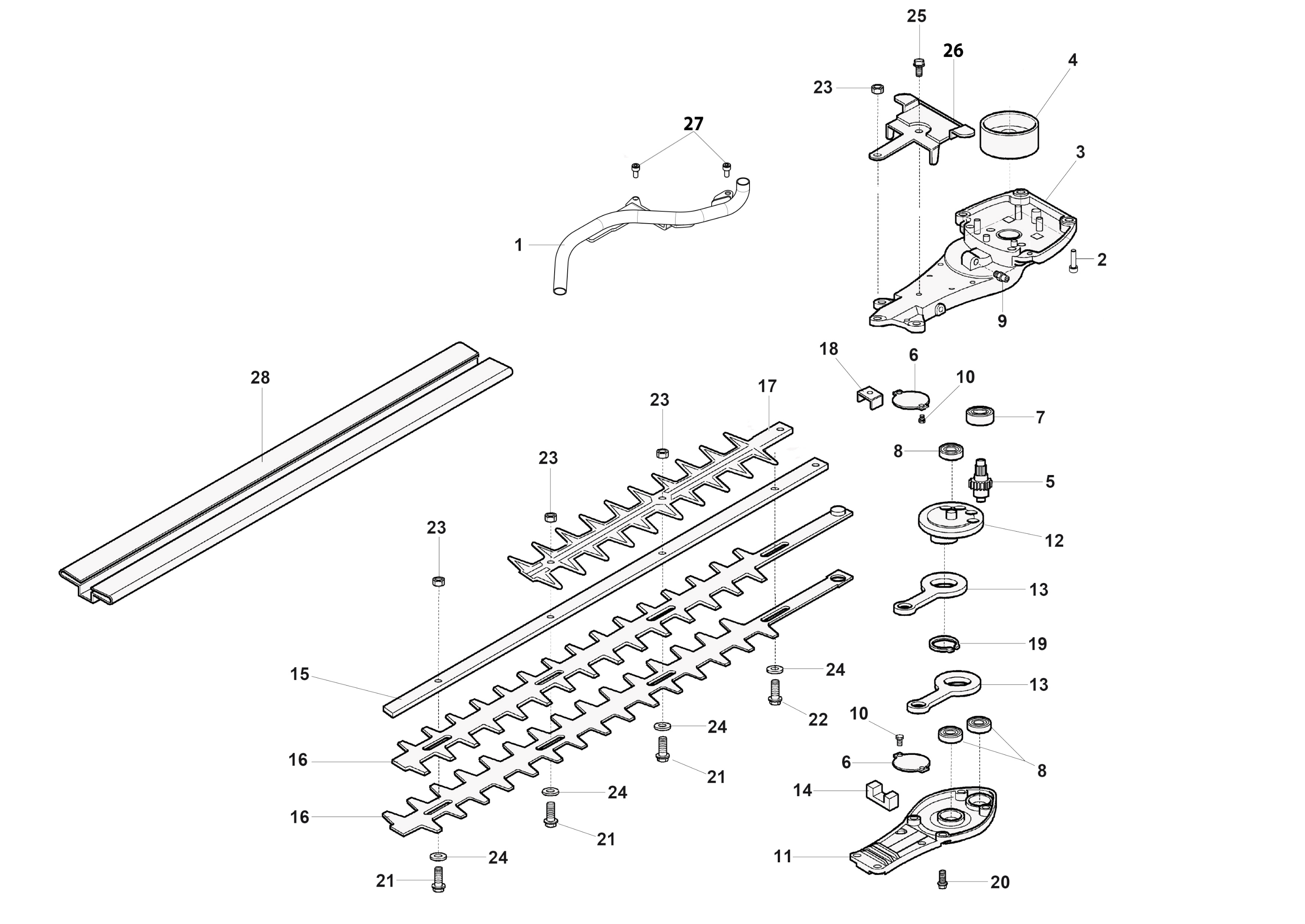

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58090028DR | Pot dechappement | Non reliée | |
| 2 | 3801011R | Vis | Disponible | Voir la pièce |
| 3 | W58070012R | Boite super. | Disponible | Voir la pièce |
| 4 | W58070011R | Cloche embrayage | Disponible | Voir la pièce |
| 5 | W58040005 | Pignon | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 6 | W58040006 | Bride | Disponible | Voir la pièce |
| 7 | W58040007R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 8 | W58040008R | Roulement | Disponible | Voir la pièce |
| 9 | W58040009 | Graisseur | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 10 | W58040010 | Vis | Disponible | Voir la pièce |
| 11 | W58040011R | Couvercle | Non reliée | |
| 12 | W58040012 | Engrenage | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 13 | W58040013R | Bielle | Disponible | Voir la pièce |
| 14 | W58040014 | Feutre | Disponible | Voir la pièce |
| 15 | W58040015 | Guide lame 600mm | Disponible | Voir la pièce |
| 16 | W58070005R | Lame 600mm | Disponible | Voir la pièce |
| 16 | W58070005R | Lame 600mm | Disponible | Voir la pièce |
| 17 | W58040082 | Protection | Disponible | Voir la pièce |
| 18 | W58040018 | Bride | Disponible | Voir la pièce |
| 19 | W58040019 | Bague | Disponible | Voir la pièce |
| 20 | W58070013R | Vis | Disponible | Voir la pièce |
| 21 | W58040021R | Vis | Non reliée | |
| 21 | W58040021R | Vis | Non reliée | |
| 21 | W58040021R | Vis | Non reliée | |
| 22 | W58040022 | Vis | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 23 | W58040023R | Ecrou | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 24 | W58040024R | Rondelle | Non reliée | |
| 25 | W58070010R | Vis | Disponible | Voir la pièce |
| 26 | W58040029 | Etrier | Disponible | Voir la pièce |
| 27 | 3801052R | Vis | Disponible | Voir la pièce |
| 28 | W58040028 | Protection | Disponible | Voir la pièce |
