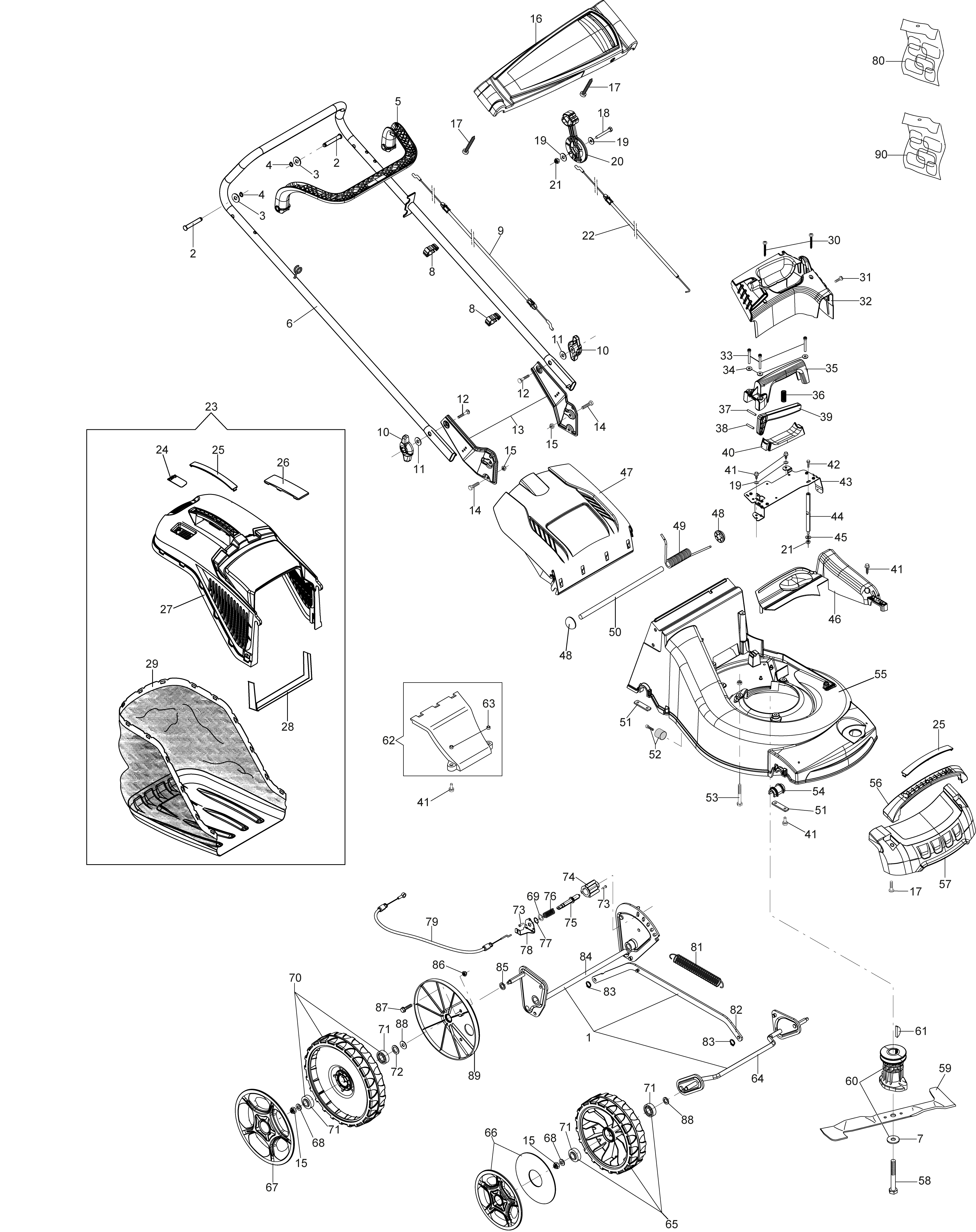

Vue Éclatée MAX 53 PK ALLROAD ALUMINIUM (K800) (2018)
Retrouvez les pièces détachées, références et repères disponibles pour MAX 53 PK ALLROAD ALUMINIUM (K800) (2018).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150403 | Guide | Disponible | Voir la pièce |
| 3 | L66150102A | Arbre à cames | Disponible | Voir la pièce |
| 4 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150221 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66150720 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66150394 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150365 | Bague | Disponible | Voir la pièce |
| 13 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 14 | L66150472 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 15 | L66150241 | Goujon | Disponible | Voir la pièce |
| 15 | L66150241 | Goujon | Disponible | Voir la pièce |
| 16 | L66150096 | Bride | Disponible | Voir la pièce |
| 17 | L66150722 | Tige balancier | Disponible | Voir la pièce |
| 18 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 19 | 66060414 | Clé combinée 19 x 21 mm | Disponible | Voir la pièce |
| 20 | L66150471 | Joint | Disponible | Voir la pièce |
| 21 | L66150364 | Soupape | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151796 | Carter moteur compl. | Disponible | Voir la pièce |
| 2 | L66150406 | Protection | Disponible | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 4 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150407 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 7 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | L66150411 | Vis | Disponible | Voir la pièce |
| 10 | L66150257 | Ressort | Disponible | Voir la pièce |
| 11 | L66150415 | Frein volant | Disponible | Voir la pièce |
| 12 | L66150244 | Bouchon du siège d | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 14 | L66150353 | Goupille | Disponible | Voir la pièce |
| 15 | L66150419 | Joint | Disponible | Voir la pièce |
| 16 | L66150246 | Tuyau | Disponible | Voir la pièce |
| 16 | L66150721 | Tuyau | Disponible | Voir la pièce |
| 17 | L66150417 | Arbre régulateur | Disponible | Voir la pièce |
| 18 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150409 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150247 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150047 | Vis | Disponible | Voir la pièce |
| 2 | L66150047 | Vis | Disponible | Voir la pièce |
| 2 | L66150047 | Vis | Disponible | Voir la pièce |
| 2 | L66150047 | Vis | Disponible | Voir la pièce |
| 3 | L66150453 | Vis | Disponible | Voir la pièce |
| 4 | L66150454 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 6 | L66150456 | Vis | Disponible | Voir la pièce |
| 7 | L66150232 | All.sfiato | Disponible | Voir la pièce |
| 8 | L66150458 | Kit bouchon huile | Non reliée | |
| 9 | L66150457 | Regulateur | Disponible | Voir la pièce |
| 10 | L66150283 | Joint | Disponible | Voir la pièce |
| 11 | L66150462 | Joint d | Disponible | Voir la pièce |
| 12 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150357 | Goupille | Disponible | Voir la pièce |
| 13 | L66150357 | Goupille | Disponible | Voir la pièce |
| 14 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 15 | L66150352 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150520 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 2 | L66150075 | Bague seeger | Disponible | Voir la pièce |
| 3 | L66150077 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150222 | Piston complet | Disponible | Voir la pièce |
| 5 | L66150078 | Vis bielle | Disponible | Voir la pièce |
| 6 | L66150080A | Kit bielle | Disponible | Voir la pièce |
| 7 | L66150355 | Roulement | Disponible | Voir la pièce |
| 8 | L66150083 | Vilebrequin | Disponible | Voir la pièce |
| 9 | L66150081 | Clavette | Disponible | Voir la pièce |
| 10 | L66150424 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150248 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150425 | Volant | Disponible | Voir la pièce |
| 3 | L66150426 | Ventilateur | Disponible | Voir la pièce |
| 4 | L66150147 | Poulie | Disponible | Voir la pièce |
| 5 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150427 | Capot de bougie | Disponible | Voir la pièce |
| 7 | L66150428 | Câble de masse | Disponible | Voir la pièce |
| 8 | L66150429 | Bobine | Non reliée | |
| 9 | L66150416 | Vis | Disponible | Voir la pièce |
| 10 | L66150240 | Vis | Disponible | Voir la pièce |
| 11 | L66150234 | Couvercle | Disponible | Voir la pièce |
| 11 | L66150713 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150259 | Vis | Disponible | Voir la pièce |
| 13 | L66150260 | Guide | Disponible | Voir la pièce |
| 14 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 15 | L66150269 | Cordelette | Disponible | Voir la pièce |
| 16 | L66150266 | Ressort de démarrage | Non reliée | |
| 17 | L66150265 | Poulie | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 20 | L66150262 | Ressort | Disponible | Voir la pièce |
| 21 | L66150261 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150117A | Bride termique | Disponible | Voir la pièce |
| 2 | L66150143 | Carburateur | Non reliée | |
| 3 | L66150714 | Joint | Disponible | Voir la pièce |
| 4 | L66150212 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150724 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150443 | Kit échappement | Disponible | Voir la pièce |
| 1 | L66150719 | Kit échappement | Disponible | Voir la pièce |
| 2 | L66150445 | Filtre aire | Non reliée | |
| 2 | L66150715 | Filtre aire | Disponible | Voir la pièce |
| 3 | L66150255 | Eponge | Disponible | Voir la pièce |
| 3 | L66150716 | Eponge | Disponible | Voir la pièce |
| 4 | L66150250 | Kit filtre air | Non reliée | |
| 4 | L66150717 | Kit filtre air | Non reliée | |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150245 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150724 | Kit joints | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150168 | Vis de reglage | Disponible | Voir la pièce |
| 2 | L66150169 | Ressort | Non reliée | |
| 3 | L66150170 | Ressort | Non reliée | |
| 4 | L66150468 | Bride | Disponible | Voir la pièce |
| 5 | L66150172 | Vis | Disponible | Voir la pièce |
| 6 | L66150470 | Levier complet | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150236 | Tige | Disponible | Voir la pièce |
| 9 | L66150237 | Ressort | Disponible | Voir la pièce |
| 10 | L66150178 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | L66150180 | Ressort | Non reliée | |
| 12 | L66150182 | Levier de commande | Disponible | Voir la pièce |
| 13 | L66150382 | Vis | Disponible | Voir la pièce |
| 14 | L66150185 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150437 | Bouchon | Non reliée | |
| 2 | L66150253 | Reservoir complet | Disponible | Voir la pièce |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150251 | Vis | Disponible | Voir la pièce |
| 6 | L66150439 | Filtre | Disponible | Voir la pièce |
| 7 | L66150239 | Goujon | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 10 | L66150432 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060558R | Kit essieu | Disponible | Voir la pièce |
| 2 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 2 | 66060317BR | Pivot | Disponible | Voir la pièce |
| 3 | 3064037R | Rondelle | Non reliée | |
| 3 | 3064037R | Rondelle | Non reliée | |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 5 | 66060316AR | Levier | Disponible | Voir la pièce |
| 6 | 66060502R | Guidon | Disponible | Voir la pièce |
| 7 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 8 | 66060231R | Bande | Disponible | Voir la pièce |
| 9 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 10 | 66060619R | Pommeau | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 12 | 3910015R | Vis | Non reliée | |
| 13 | 66060394 | Jeu de support | Disponible | Voir la pièce |
| 14 | 3933034AR | Pivot | Non reliée | |
| 14 | 3933034AR | Pivot | Non reliée | |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | 66070134R | Tableau de bord | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 17 | 3960072R | Vis | Disponible | Voir la pièce |
| 18 | 3910019R | Vis | Non reliée | |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 19 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 20 | 66070341AR | Levier accelerateur | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 22 | 66070171R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | 66060527A | Groupe sac | Disponible | Voir la pièce |
| 24 | 66070521R | Fermature | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 25 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 26 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 27 | 66062112R | Châssis | Disponible | Voir la pièce |
| 28 | 66060256R | Support | Disponible | Voir la pièce |
| 29 | 66060622R | Bac | Disponible | Voir la pièce |
| 30 | 3979018R | Vis | Disponible | Voir la pièce |
| 31 | 3960178R | Vis | Disponible | Voir la pièce |
| 32 | 66060490R | Couverture | Disponible | Voir la pièce |
| 33 | 3933063R | Vis | Disponible | Voir la pièce |
| 34 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 35 | 66070533R | Poignee | Disponible | Voir la pièce |
| 36 | 66070550R | Ressort | Disponible | Voir la pièce |
| 37 | 3022035R | Goupille | Disponible | Voir la pièce |
| 38 | 3022033R | Goupille | Disponible | Voir la pièce |
| 39 | 66070534R | Levier | Disponible | Voir la pièce |
| 40 | 66070539R | Fermeture | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 41 | 3960031R | Vis | Disponible | Voir la pièce |
| 42 | 301000042R | Vis | Disponible | Voir la pièce |
| 43 | 66060467R | Support | Disponible | Voir la pièce |
| 44 | 66060440R | Pivot | Disponible | Voir la pièce |
| 45 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 46 | 66060468R | Couverture | Disponible | Voir la pièce |
| 47 | 66060478R | Fermature | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 48 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 49 | 66060060 | Ressort | Disponible | Voir la pièce |
| 50 | 66060055 | Goujon | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 51 | 66060008AR | Plaque | Disponible | Voir la pièce |
| 52 | 66090155A | Amortisseur | Disponible | Voir la pièce |
| 53 | 3806077 | Vis | Disponible | Voir la pièce |
| 54 | 66060007R | Bague | Disponible | Voir la pièce |
| 55 | 66060446AR | Chassis | Non reliée | |
| 56 | 66060608R | Poignee | Non reliée | |
| 57 | 66060607R | Protection | Non reliée | |
| 58 | 3906162R | Vis | Non reliée | |
| 59 | 66060413R | Lame mulching 53 | Non reliée | |
| 60 | 66060131 | Moyeu Ø22,2mm | Non reliée | |
| 61 | 8202126R | Clavette | Disponible | Voir la pièce |
| 62 | 66062096 | Couvercle | Disponible | Voir la pièce |
| 63 | 66060110R | Entretoise | Disponible | Voir la pièce |
| 64 | 66060548R | Assieu anterieur | Disponible | Voir la pièce |
| 65 | 66070722R | Kit roue | Disponible | Voir la pièce |
| 66 | 66070884R | Enjoliveur | Disponible | Voir la pièce |
| 67 | 66070887R | Enjoliveur | Disponible | Voir la pièce |
| 68 | 3916008R | Rondelle | Non reliée | |
| 68 | 3916008R | Rondelle | Non reliée | |
| 69 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 70 | 66071056R | Roue compl. | Disponible | Voir la pièce |
| 71 | 3035023R | Roulement | Non reliée | |
| 71 | 3035023R | Roulement | Non reliée | |
| 71 | 3035023R | Roulement | Non reliée | |
| 71 | 3035023R | Roulement | Non reliée | |
| 72 | 3064039R | Rondelle | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 73 | 3960064AR | Vis | Disponible | Voir la pièce |
| 74 | 66060442R | Bague | Disponible | Voir la pièce |
| 75 | 66060443R | Pivot | Disponible | Voir la pièce |
| 76 | 66060444R | Ressort | Disponible | Voir la pièce |
| 77 | 3049016R | Bague or | Disponible | Voir la pièce |
| 78 | 66060445R | Bride | Disponible | Voir la pièce |
| 79 | 66060441R | Fil | Disponible | Voir la pièce |
| 80 | 66060673 | Kit etiquettes | Disponible | Voir la pièce |
| 81 | 66060505R | Ressort | Disponible | Voir la pièce |
| 82 | 66060551R | Tige | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 83 | 3033129R | Arret | Disponible | Voir la pièce |
| 84 | 66060547R | Essieu posterieur | Disponible | Voir la pièce |
| 85 | 8202311R | Bague | Disponible | Voir la pièce |
| 86 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 87 | 3933034AR | Pivot | Non reliée | |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 88 | 3027001R | Rondelle | Disponible | Voir la pièce |
| 89 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 90 | 66110682 | Kit etiquettes | Disponible | Voir la pièce |
