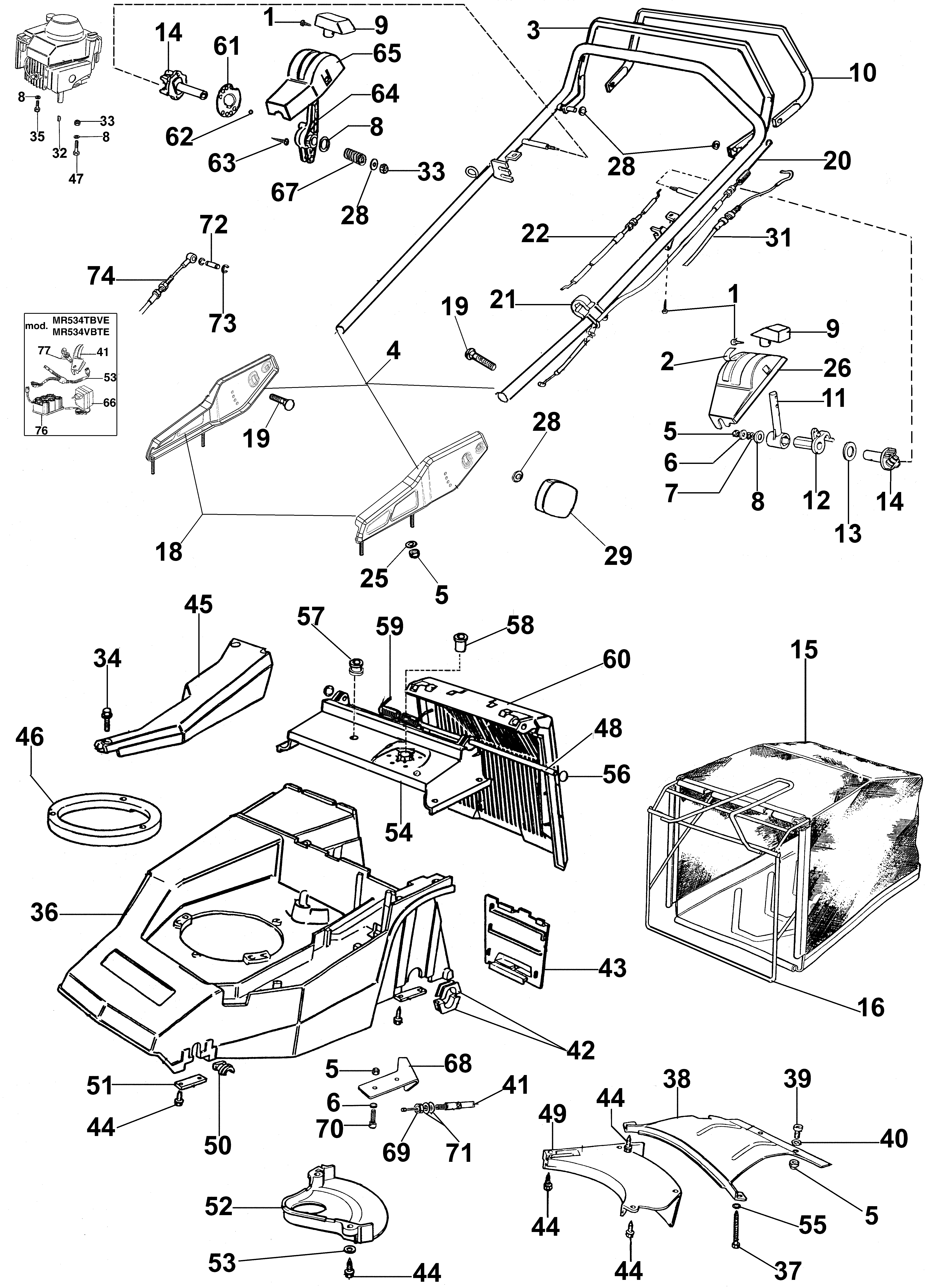

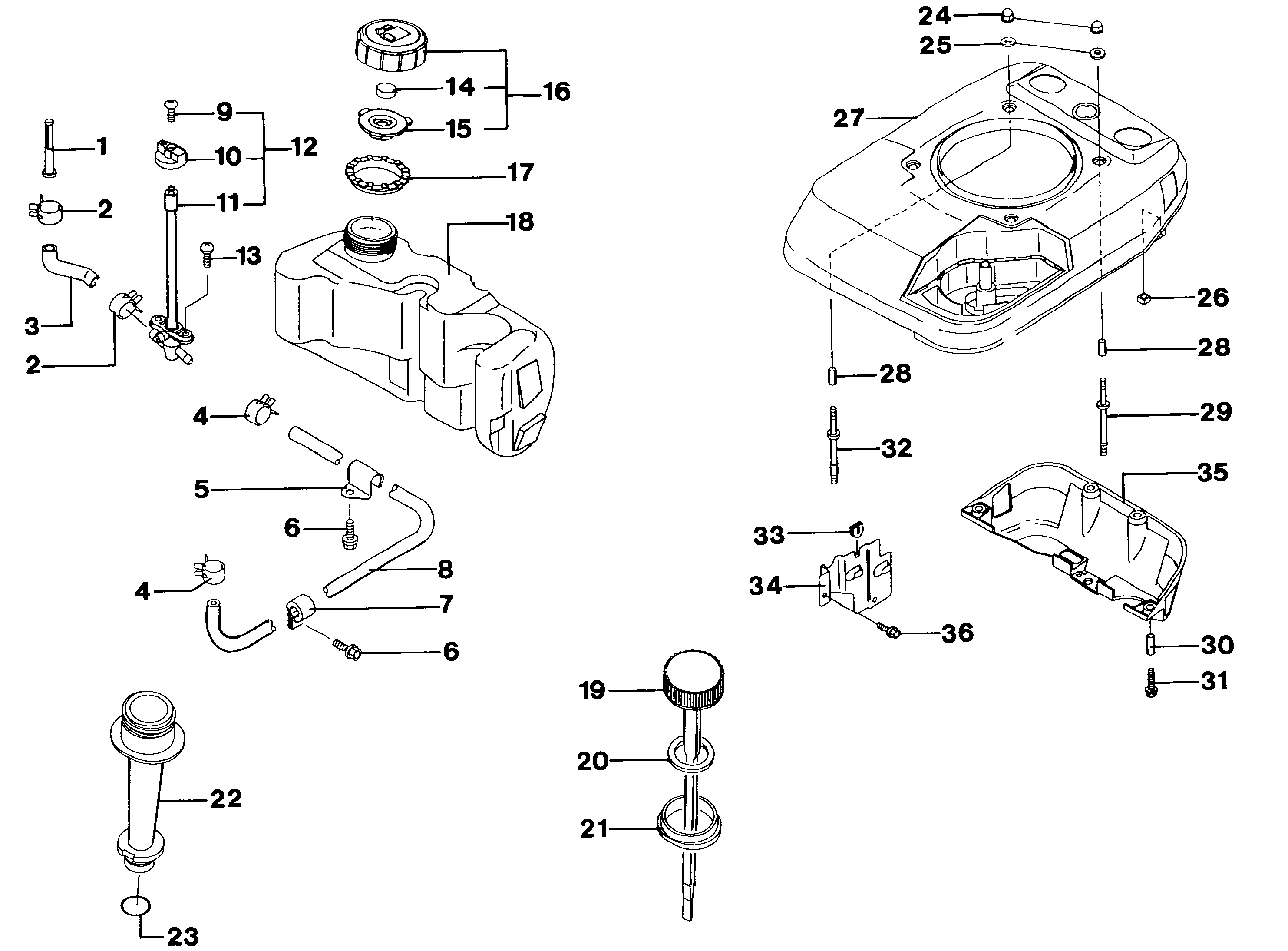

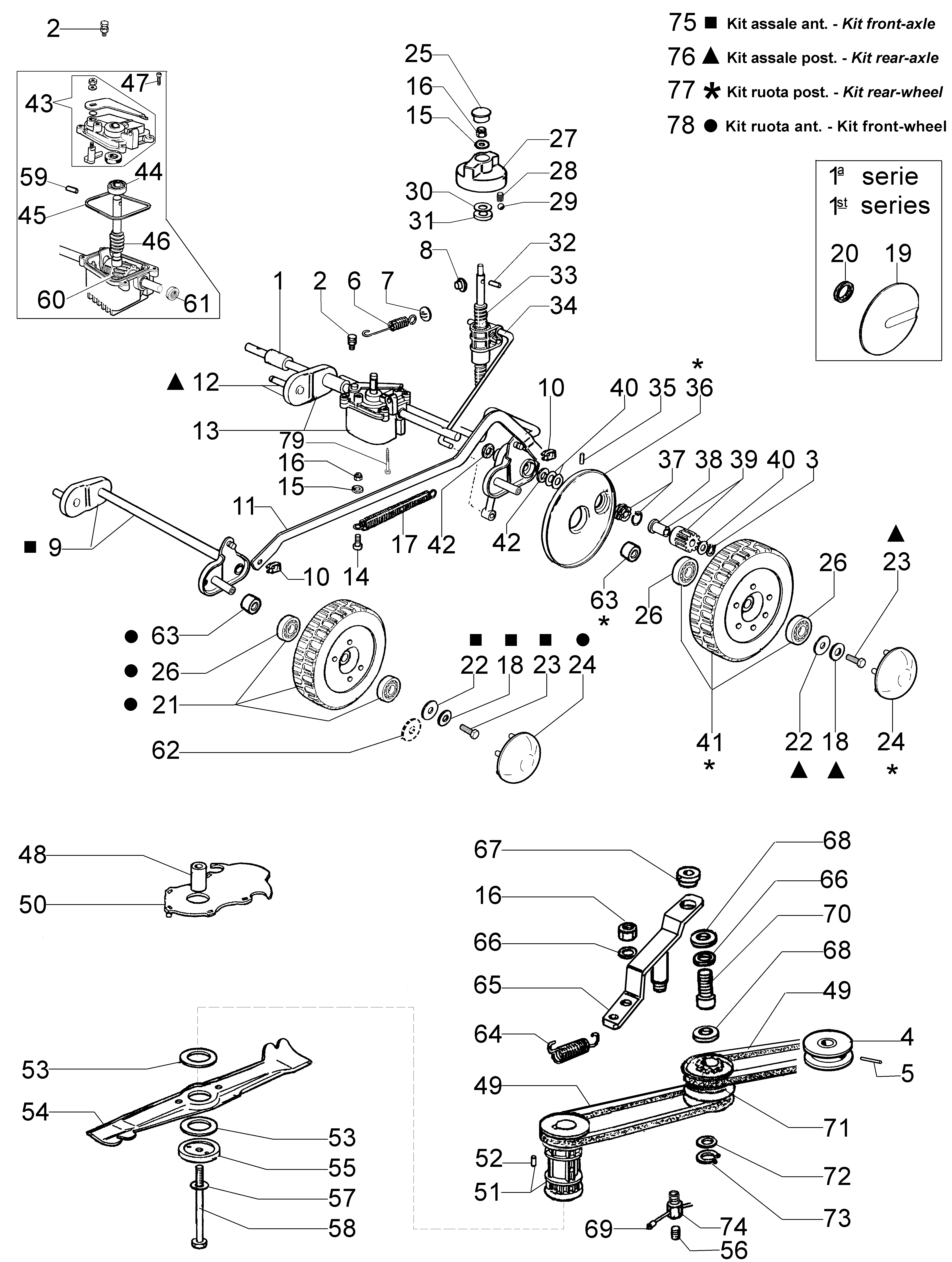

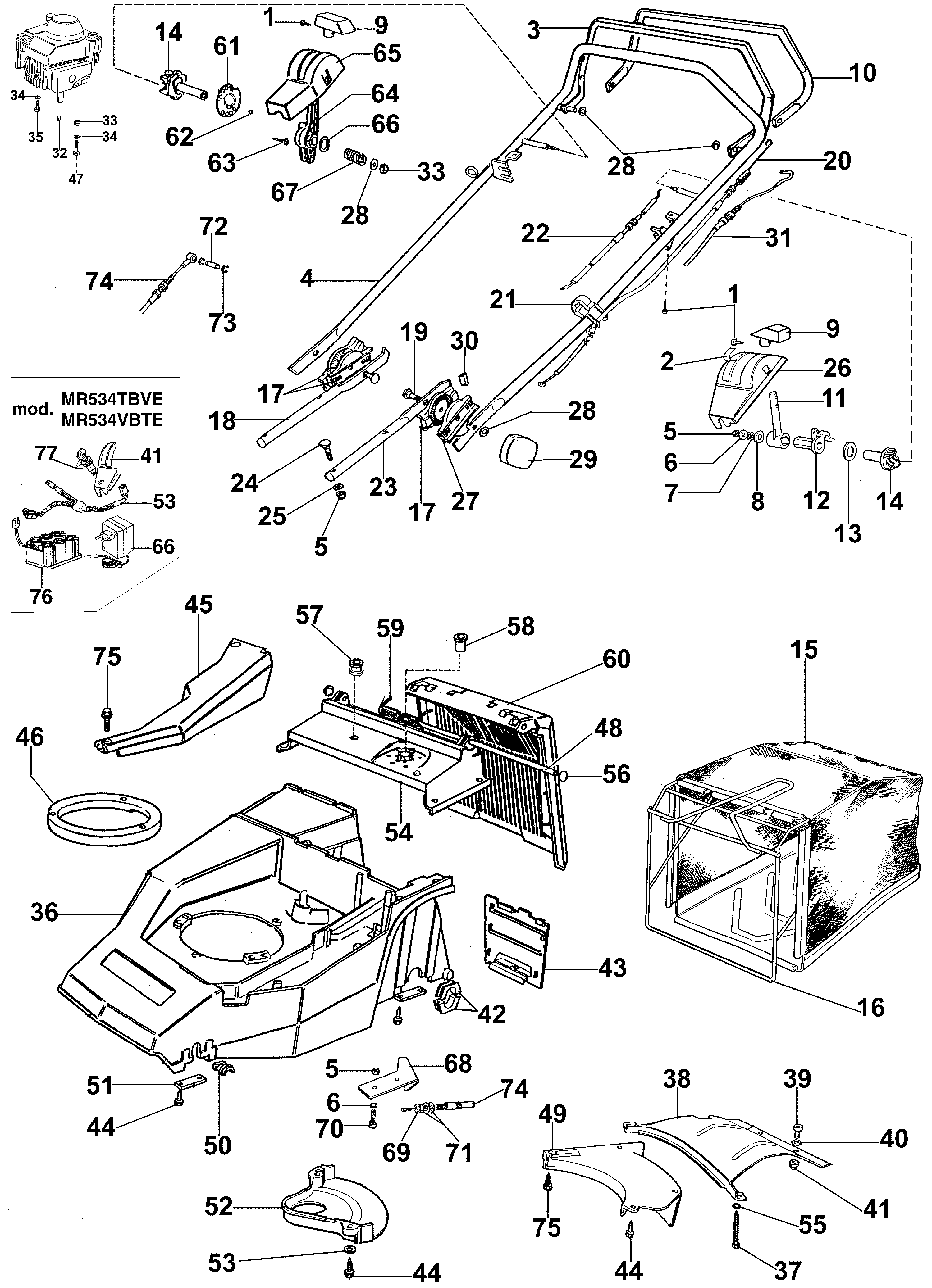

Vue Éclatée LUX 53 KV
Retrouvez les pièces détachées, références et repères disponibles pour LUX 53 KV.

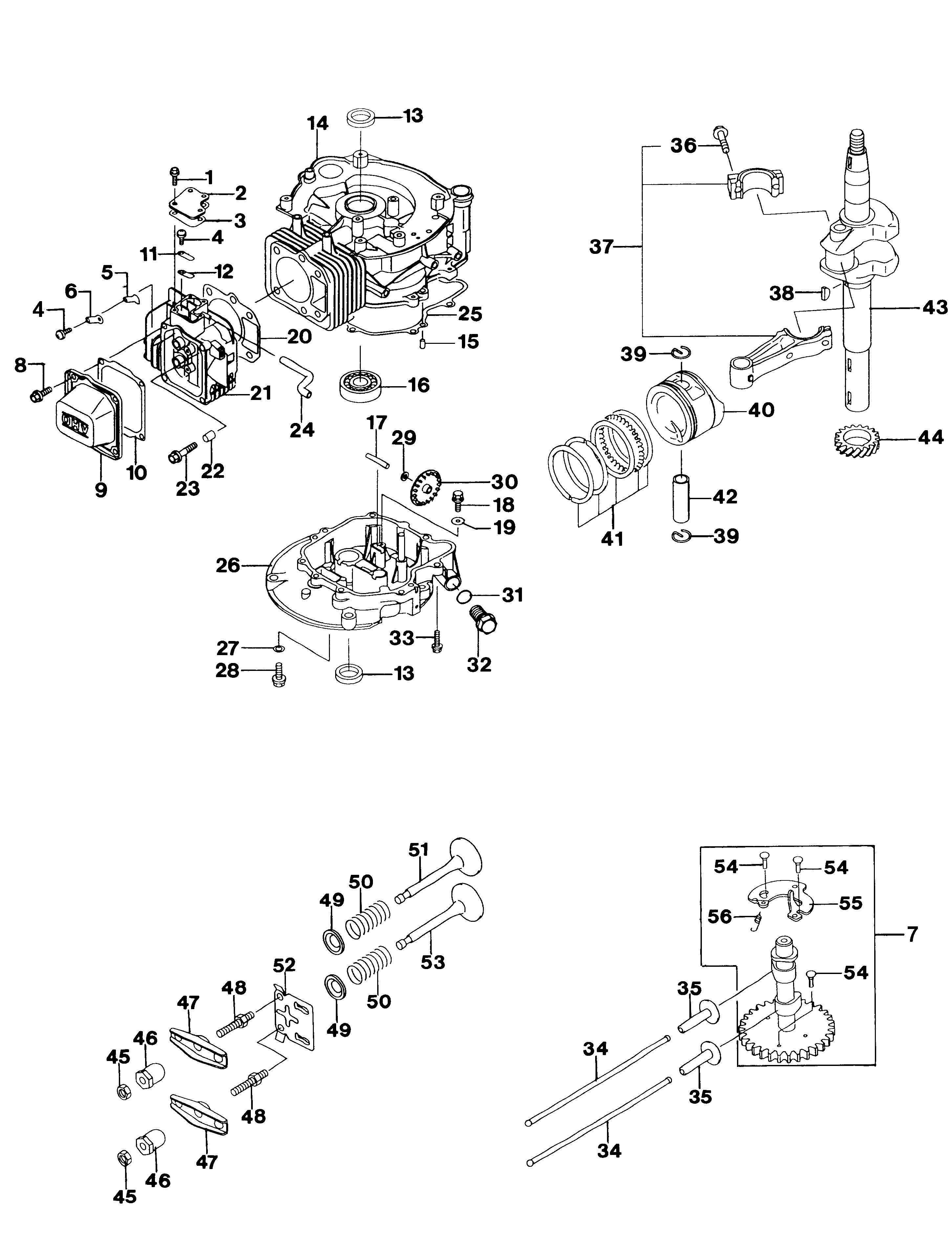

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M130B0510 | Vis | Disponible | Voir la pièce |
| 2 | M140242180 | Couvercle | Disponible | Voir la pièce |
| 3 | M110602007 | Joint | Disponible | Voir la pièce |
| 4 | M920092166 | Vis | Disponible | Voir la pièce |
| 4 | M920092166 | Vis | Disponible | Voir la pièce |
| 5 | M131832259 | Plaquette | Disponible | Voir la pièce |
| 6 | M161262150 | Soupape | Disponible | Voir la pièce |
| 7 | M491182118 | Vilebrequin | Disponible | Voir la pièce |
| 8 | M130B0612 | Vis | Disponible | Voir la pièce |
| 9 | M110222057 | Couvercle | Disponible | Voir la pièce |
| 10 | M110092848 | Joint | Disponible | Voir la pièce |
| 11 | M161262201 | Soupape | Disponible | Voir la pièce |
| 12 | M131832258 | Plaquette | Disponible | Voir la pièce |
| 13 | M920492208 | Bague | Disponible | Voir la pièce |
| 13 | M920492208 | Bague | Disponible | Voir la pièce |
| 14 | M491202240 | Carter | Disponible | Voir la pièce |
| 15 | M551A0612 | Goupille | Disponible | Voir la pièce |
| 16 | M601B6205 | Roulement | Disponible | Voir la pièce |
| 17 | M131072202 | Axe | Disponible | Voir la pièce |
| 18 | M187B0510 | Vis | Disponible | Voir la pièce |
| 19 | M922002033 | Rondelle | Disponible | Voir la pièce |
| 20 | M110042099 | Joint | Disponible | Voir la pièce |
| 21 | M110086023 | Couvercle | Disponible | Voir la pièce |
| 22 | M920431264 | Goupille | Disponible | Voir la pièce |
| 23 | M130G0845 | Vis | Disponible | Voir la pièce |
| 24 | M920592256 | Tuyau | Disponible | Voir la pièce |
| 25 | M110602011 | Joint | Disponible | Voir la pièce |
| 26 | M490156139 | Couvercle | Disponible | Voir la pièce |
| 27 | M110092747 | Rondelle | Disponible | Voir la pièce |
| 28 | M130G0812 | Vis | Disponible | Voir la pièce |
| 29 | M922002034 | Rondelle | Disponible | Voir la pièce |
| 30 | M490732055 | Barbotage oil | Disponible | Voir la pièce |
| 31 | M670D2015 | Bague or | Disponible | Voir la pièce |
| 32 | M920662180 | Bouchon | Disponible | Voir la pièce |
| 33 | M130G0625 | Vis | Disponible | Voir la pièce |
| 34 | M131162065 | Tige | Disponible | Voir la pièce |
| 34 | M131162065 | Tige | Disponible | Voir la pièce |
| 35 | M120322065 | Guide | Disponible | Voir la pièce |
| 35 | M120322065 | Guide | Disponible | Voir la pièce |
| 36 | M921502122 | Vis | Disponible | Voir la pièce |
| 37 | M132516025 | Bielle | Disponible | Voir la pièce |
| 37 | M132516027 | Bielle | Disponible | Voir la pièce |
| 38 | M920382093 | Clavette | Disponible | Voir la pièce |
| 39 | M920332161 | Bague | Disponible | Voir la pièce |
| 39 | M920332161 | Bague | Disponible | Voir la pièce |
| 40 | M130012109 | Piston | Disponible | Voir la pièce |
| 40 | M130292094 | Piston | Disponible | Voir la pièce |
| 40 | M130292095 | Piston | Disponible | Voir la pièce |
| 41 | M130087001 | Segment | Disponible | Voir la pièce |
| 41 | M130256013 | Segment | Disponible | Voir la pièce |
| 41 | M130256014 | Segment | Disponible | Voir la pièce |
| 42 | M130022074 | Axe piston | Disponible | Voir la pièce |
| 43 | M130372452 | Vilebrequin | Disponible | Voir la pièce |
| 44 | M590562726 | Engranages | Disponible | Voir la pièce |
| 45 | M920152240 | Ecrou | Disponible | Voir la pièce |
| 45 | M920152240 | Ecrou | Disponible | Voir la pièce |
| 46 | M920152253 | Ecrou | Disponible | Voir la pièce |
| 46 | M920152253 | Ecrou | Disponible | Voir la pièce |
| 47 | M120162062 | Balancier | Disponible | Voir la pièce |
| 47 | M120162062 | Balancier | Disponible | Voir la pièce |
| 48 | M921502102 | Vis | Disponible | Voir la pièce |
| 48 | M921502102 | Vis | Disponible | Voir la pièce |
| 49 | M120092062 | Bague | Disponible | Voir la pièce |
| 49 | M120092062 | Bague | Disponible | Voir la pièce |
| 50 | M490782064 | Ressort | Disponible | Voir la pièce |
| 50 | M490782064 | Ressort | Disponible | Voir la pièce |
| 51 | M120042090 | Soupape | Disponible | Voir la pièce |
| 52 | M130702072 | Guide | Disponible | Voir la pièce |
| 53 | M120052074 | Soupape | Disponible | Voir la pièce |
| 54 | M920432168 | Goupille | Disponible | Voir la pièce |
| 54 | M920432168 | Goupille | Disponible | Voir la pièce |
| 54 | M920432168 | Goupille | Disponible | Voir la pièce |
| 55 | M211182090 | Decompresseur | Disponible | Voir la pièce |
| 56 | M920812342 | Ressort | Disponible | Voir la pièce |

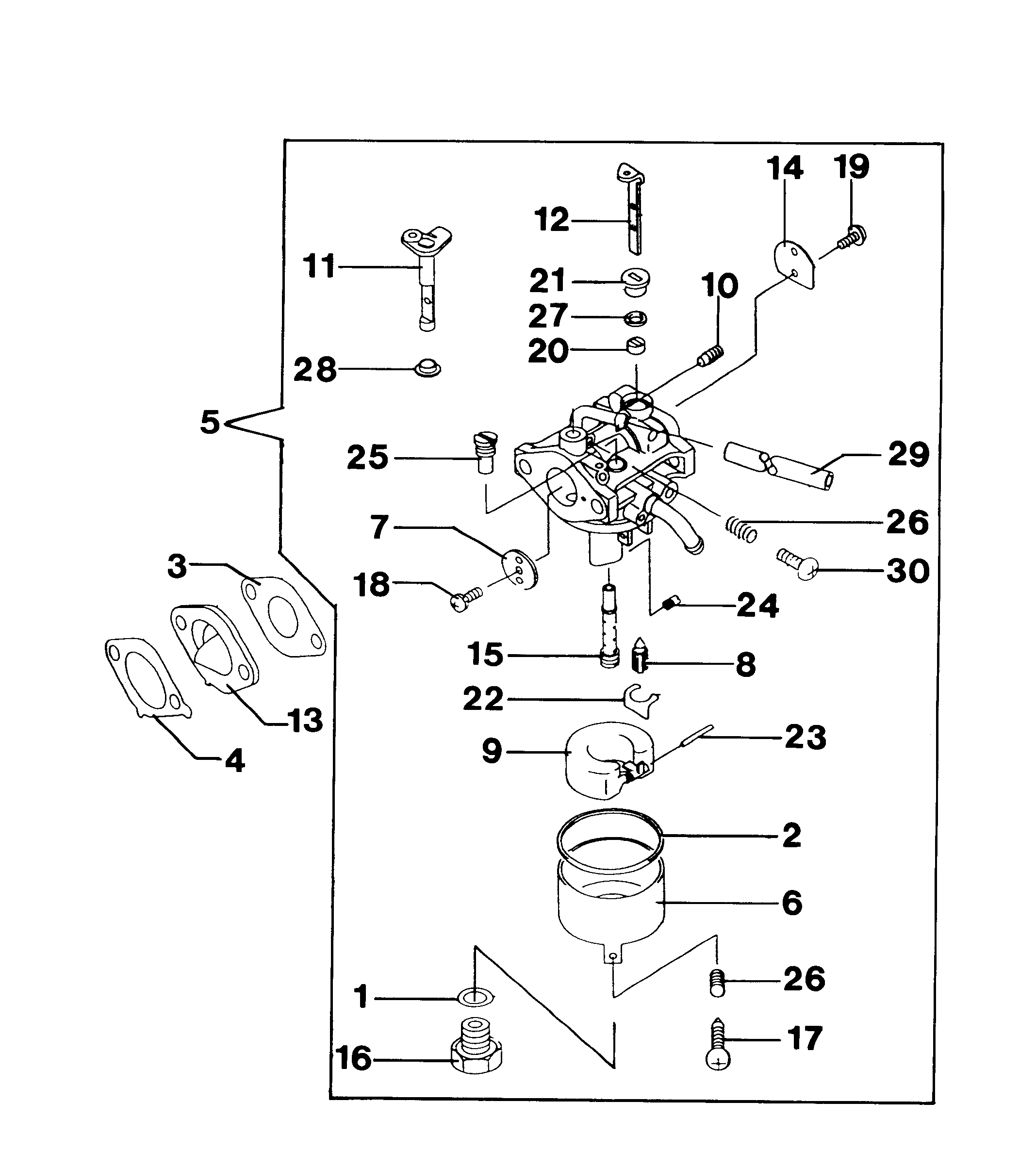

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M490192091 | Filtre mix | Disponible | Voir la pièce |
| 2 | M921702009 | Etau | Disponible | Voir la pièce |
| 2 | M921702009 | Etau | Disponible | Voir la pièce |
| 3 | M920592262 | Tuyau | Disponible | Voir la pièce |
| 4 | M921702043 | Etau | Disponible | Voir la pièce |
| 4 | M921702043 | Etau | Disponible | Voir la pièce |
| 5 | M921702037 | Etau | Disponible | Voir la pièce |
| 6 | M130B0612 | Vis | Disponible | Voir la pièce |
| 6 | M130B0612 | Vis | Disponible | Voir la pièce |
| 7 | M920372202 | Etau | Disponible | Voir la pièce |
| 8 | M921902068 | Tuyau | Disponible | Voir la pièce |
| 9 | M920092296 | Vis | Disponible | Voir la pièce |
| 10 | M131682303 | Levier | Disponible | Voir la pièce |
| 11 | M161042052 | Filtre | Disponible | Voir la pièce |
| 12 | M490192094 | Filtre mix | Disponible | Voir la pièce |
| 13 | M233B0510 | Vis | Disponible | Voir la pièce |
| 14 | M491092054 | Soupape | Disponible | Voir la pièce |
| 15 | M110092831 | Joint | Disponible | Voir la pièce |
| 16 | M510482069 | Bouchon | Disponible | Voir la pièce |
| 17 | M130702077 | Guide | Disponible | Voir la pièce |
| 18 | M510012214 | Réservoir mix | Disponible | Voir la pièce |
| 19 | M520052094 | Indicateur | Disponible | Voir la pièce |
| 20 | M110092346 | Rondelle | Disponible | Voir la pièce |
| 21 | M130702078 | Guide | Disponible | Voir la pièce |
| 22 | M592312071 | Arret electronique | Disponible | Voir la pièce |
| 23 | M670D2016 | Bague or | Disponible | Voir la pièce |
| 24 | M920151170 | Ecrou | Disponible | Voir la pièce |
| 25 | M922002037 | Rondelle | Disponible | Voir la pièce |
| 26 | M920152241 | Ecrou | Disponible | Voir la pièce |
| 27 | M140902007 | Couvercle | Disponible | Voir la pièce |
| 28 | M920262274 | Entretoise | Disponible | Voir la pièce |
| 28 | M920262274 | Entretoise | Disponible | Voir la pièce |
| 29 | M920042117 | Goujon | Disponible | Voir la pièce |
| 30 | M920262273 | Entretoise | Disponible | Voir la pièce |
| 31 | M130G0625 | Vis | Disponible | Voir la pièce |
| 32 | M920042119 | Goujon | Disponible | Voir la pièce |
| 33 | M920712113 | Anneau ressort | Disponible | Voir la pièce |
| 34 | M140902023 | Couvercle | Disponible | Voir la pièce |
| 35 | M140902011 | Couvercle | Disponible | Voir la pièce |
| 36 | M130B0510 | Vis | Disponible | Voir la pièce |

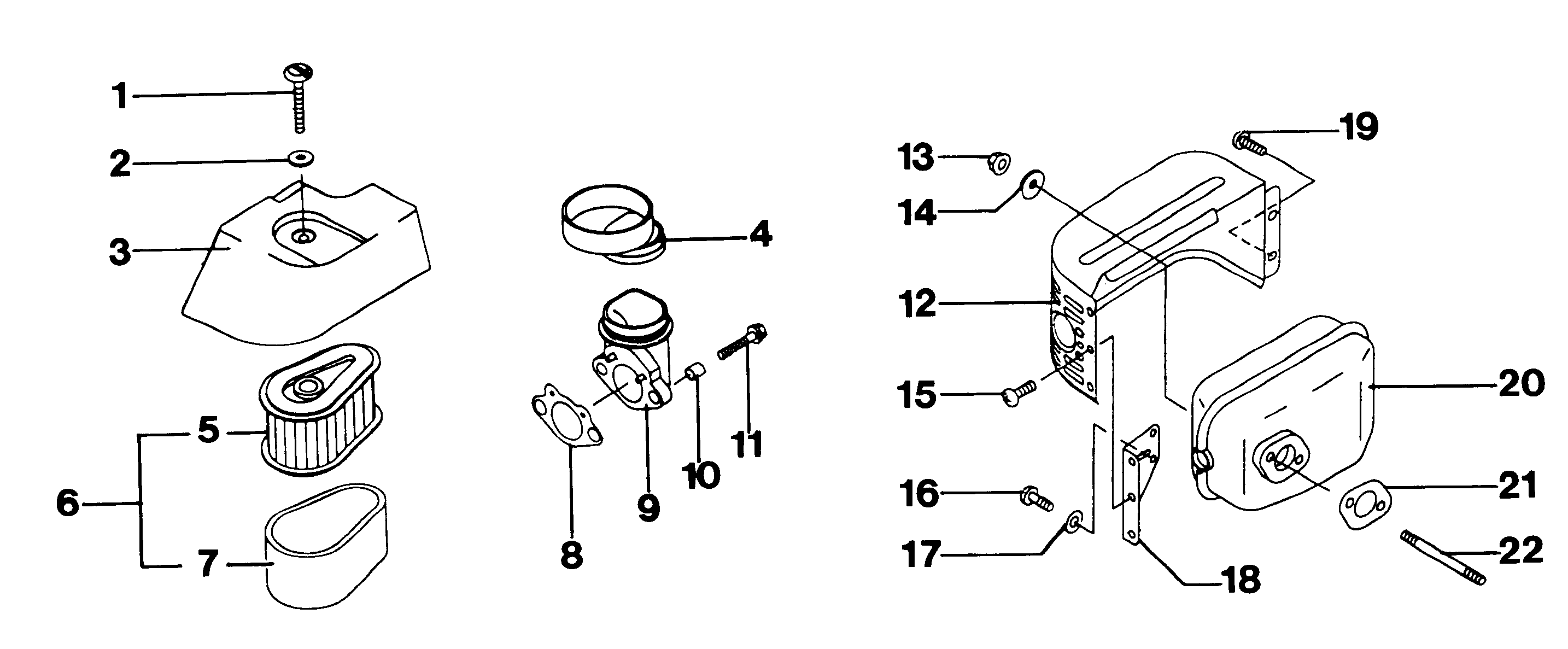

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M921502152 | Vis | Disponible | Voir la pièce |
| 2 | M922002037 | Rondelle | Disponible | Voir la pièce |
| 3 | M110122311 | Couvercle filtre air | Disponible | Voir la pièce |
| 4 | M920592257 | Tuyau | Disponible | Voir la pièce |
| 5 | M110292010 | Filtre aire | Disponible | Voir la pièce |
| 6 | M110292010 | Filtre aire | Disponible | Voir la pièce |
| 7 | M110132119 | Soupape | Disponible | Voir la pièce |
| 8 | M110602067 | Joint | Disponible | Voir la pièce |
| 9 | M160602129 | Collecteur | Disponible | Voir la pièce |
| 10 | M920262272 | Entretoise | Disponible | Voir la pièce |
| 11 | M186B0680 | Vis | Disponible | Voir la pièce |
| 12 | M491062446 | Couvre-pot | Disponible | Voir la pièce |
| 13 | M920151193 | Ecrou | Disponible | Voir la pièce |
| 14 | M922002032 | Rondelle | Disponible | Voir la pièce |
| 15 | M920092166 | Vis | Disponible | Voir la pièce |
| 16 | M214B0510 | Vis | Disponible | Voir la pièce |
| 17 | M411B0500 | Rondelle | Disponible | Voir la pièce |
| 18 | M110492002 | Support | Disponible | Voir la pièce |
| 19 | M920092308 | Vis | Disponible | Voir la pièce |
| 20 | M490702491 | Pot | Disponible | Voir la pièce |
| 21 | M110602009 | Joint | Disponible | Voir la pièce |
| 22 | M172G0680 | Goujon | Disponible | Voir la pièce |

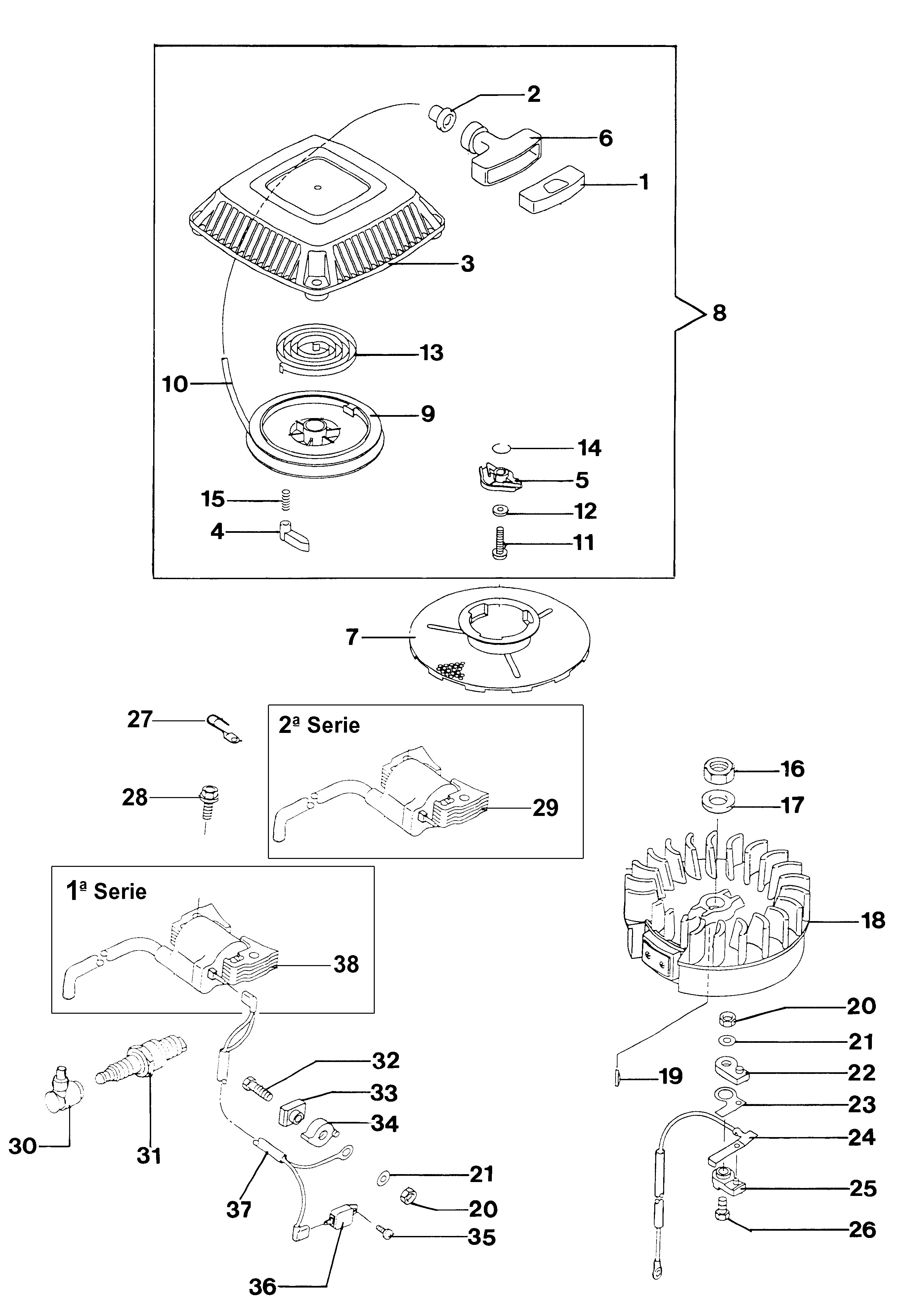

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M110122255 | Arrêt | Disponible | Voir la pièce |
| 2 | M130702064 | Guide | Disponible | Voir la pièce |
| 3 | M490882455 | Demarrage complet | Disponible | Voir la pièce |
| 4 | M131652072 | Ecrou | Disponible | Voir la pièce |
| 5 | M391082059 | Ressort | Disponible | Voir la pièce |
| 6 | M460752082 | Poignée de démarrage | Disponible | Voir la pièce |
| 7 | M490802143 | Couronne | Disponible | Voir la pièce |
| 8 | M490882455 | Demarrage complet | Disponible | Voir la pièce |
| 9 | M591012079 | Poulie | Disponible | Voir la pièce |
| 10 | M591062107 | Corde | Disponible | Voir la pièce |
| 11 | M920092280 | Vis | Disponible | Voir la pièce |
| 12 | M920222384 | Rondelle | Disponible | Voir la pièce |
| 13 | M920812265 | Ressort | Disponible | Voir la pièce |
| 14 | M921442176 | Ressort | Disponible | Voir la pièce |
| 15 | M921442177 | Ressort | Disponible | Voir la pièce |
| 16 | M314G1400 | Ecrou | Disponible | Voir la pièce |
| 17 | M920222102 | Rondelle | Disponible | Voir la pièce |
| 18 | M211942290 | Volant | Disponible | Voir la pièce |
| 19 | M920382077 | Clavette | Disponible | Voir la pièce |
| 20 | M311B0500 | Ecrou | Disponible | Voir la pièce |
| 20 | M311B0500 | Ecrou | Disponible | Voir la pièce |
| 21 | M410B0500 | Rondelle | Disponible | Voir la pièce |
| 21 | M410B0500 | Rondelle | Disponible | Voir la pièce |
| 22 | M160732123 | Entretoise | Disponible | Voir la pièce |
| 23 | M132702056 | Plaquette | Disponible | Voir la pièce |
| 24 | M260112191 | Cable | Disponible | Voir la pièce |
| 25 | M140242182 | Couvercle | Disponible | Voir la pièce |
| 26 | M112B0516 | Vis | Disponible | Voir la pièce |
| 27 | M921702064 | Bande | Disponible | Voir la pièce |
| 28 | M130G0625 | Vis | Disponible | Voir la pièce |
| 29 | M211712200 | Bobine | Disponible | Voir la pièce |
| 30 | M211302060 | Couvercle | Disponible | Voir la pièce |
| 31 | M920702077 | Bougie | Disponible | Voir la pièce |
| 32 | M112B0522 | Vis | Disponible | Voir la pièce |
| 33 | M160732124 | Entretoise | Disponible | Voir la pièce |
| 34 | M140242183 | Couvercle | Disponible | Voir la pièce |
| 35 | M241B0500 | Vis | Disponible | Voir la pièce |
| 36 | M211192139 | Bobine | Disponible | Voir la pièce |
| 37 | M230112306 | Cable | Disponible | Voir la pièce |
| 38 | M211712153 | Bobine | Disponible | Voir la pièce |

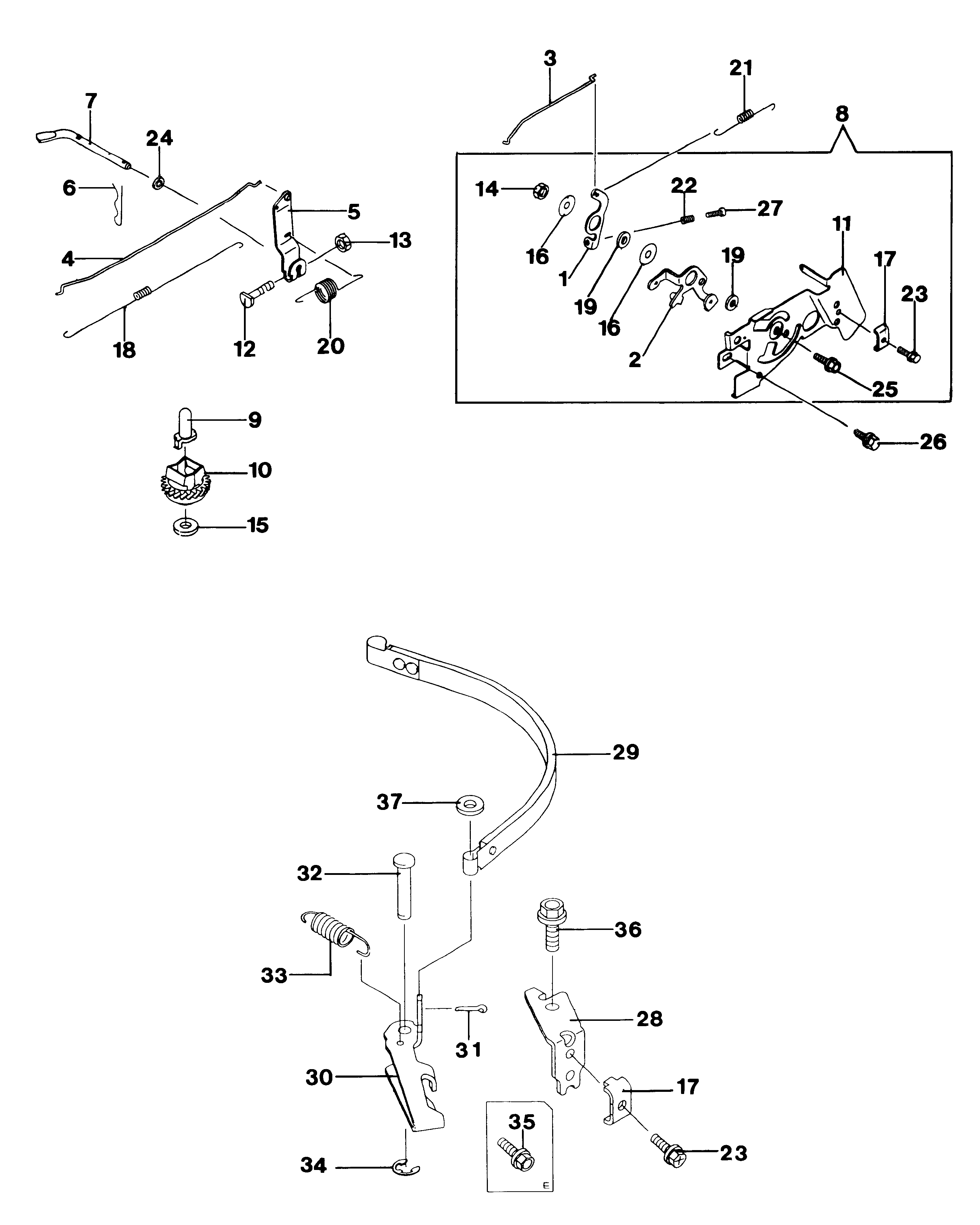

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M131682288 | Levier | Disponible | Voir la pièce |
| 2 | M131682305 | Levier | Disponible | Voir la pièce |
| 3 | M161692104 | Entretoise | Disponible | Voir la pièce |
| 4 | M161712060 | Levier | Disponible | Voir la pièce |
| 5 | M211872060 | Bras complet | Disponible | Voir la pièce |
| 6 | M554A0600 | Goupille | Disponible | Voir la pièce |
| 7 | M390032071 | Axe | Disponible | Voir la pièce |
| 8 | M391802905 | Plaquette | Disponible | Voir la pièce |
| 9 | M420362051 | Manchon | Disponible | Voir la pièce |
| 10 | M491102076 | Regulateur | Disponible | Voir la pièce |
| 11 | M592262293 | Plaquette | Disponible | Voir la pièce |
| 12 | M920022269 | Vis | Disponible | Voir la pièce |
| 13 | M920151193 | Ecrou | Disponible | Voir la pièce |
| 14 | M920152051 | Ecrou | Disponible | Voir la pièce |
| 15 | M920222019 | Rondelle | Disponible | Voir la pièce |
| 16 | M920222372 | Rondelle | Disponible | Voir la pièce |
| 16 | M920222372 | Rondelle | Disponible | Voir la pièce |
| 17 | M920372209 | Etau | Disponible | Voir la pièce |
| 17 | M920372209 | Etau | Disponible | Voir la pièce |
| 18 | M920812299 | Ressort | Disponible | Voir la pièce |
| 19 | M921432135 | Collier | Disponible | Voir la pièce |
| 19 | M921432135 | Collier | Disponible | Voir la pièce |
| 20 | M391292067 | Ressort | Disponible | Voir la pièce |
| 21 | M921442235 | Ressort | Disponible | Voir la pièce |
| 22 | M921442266 | Ressort | Disponible | Voir la pièce |
| 23 | M921502182 | Vis | Disponible | Voir la pièce |
| 23 | M921502182 | Vis | Disponible | Voir la pièce |
| 24 | M922002029 | Rondelle | Disponible | Voir la pièce |
| 25 | M130B0616 | Vis | Disponible | Voir la pièce |
| 26 | M187B0614 | Vis | Disponible | Voir la pièce |
| 27 | M214B0420 | Vis | Disponible | Voir la pièce |
| 28 | M110482028 | Support | Disponible | Voir la pièce |
| 29 | M391872053 | Bande de frein | Disponible | Voir la pièce |
| 30 | M430012054 | Levier | Disponible | Voir la pièce |
| 31 | M550D2010 | Goupille | Disponible | Voir la pièce |
| 32 | M920432170 | Pivot | Disponible | Voir la pièce |
| 33 | M921442351 | Ressort | Disponible | Voir la pièce |
| 34 | M482L4000 | Bague | Disponible | Voir la pièce |
| 35 | M130B0510 | Vis | Disponible | Voir la pièce |
| 36 | M130B0610 | Vis | Disponible | Voir la pièce |
| 37 | M410B0500 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | M110092036 | Joint | Disponible | Voir la pièce |
| 2 | M110092037 | Joint | Disponible | Voir la pièce |
| 3 | M110602010 | Joint | Disponible | Voir la pièce |
| 4 | M110602012 | Joint | Disponible | Voir la pièce |
| 5 | M150032364 | Carburateur | Disponible | Voir la pièce |
| 6 | M160202052 | Reservoir | Disponible | Voir la pièce |
| 7 | M160252001 | Papillon | Disponible | Voir la pièce |
| 8 | M160302083 | Epingle | Disponible | Voir la pièce |
| 9 | M160312058 | Flotteur | Disponible | Voir la pièce |
| 10 | M160352063 | Gicleur | Disponible | Voir la pièce |
| 11 | M160412178 | Arbre | Disponible | Voir la pièce |
| 12 | M160412197 | Arbre | Disponible | Voir la pièce |
| 13 | M160732193 | Isolant | Disponible | Voir la pièce |
| 14 | M161262199 | Papillon | Disponible | Voir la pièce |
| 15 | M491212189 | Gicleur | Disponible | Voir la pièce |
| 16 | M920022011 | Vis | Disponible | Voir la pièce |
| 17 | M920092015 | Vis | Disponible | Voir la pièce |
| 18 | M920092024 | Vis | Disponible | Voir la pièce |
| 19 | M920092149 | Vis | Disponible | Voir la pièce |
| 20 | M920272003 | Collier | Disponible | Voir la pièce |
| 21 | M920272004 | Collier | Disponible | Voir la pièce |
| 22 | M920332067 | Arrêt | Disponible | Voir la pièce |
| 23 | M920432006 | Pivot | Disponible | Voir la pièce |
| 24 | M920632096 | Gicleur | Disponible | Voir la pièce |
| 25 | M920642002 | Gicleur | Disponible | Voir la pièce |
| 26 | M920812009 | Ressort | Disponible | Voir la pièce |
| 26 | M920812009 | Ressort | Disponible | Voir la pièce |
| 27 | M920932101 | Bague | Disponible | Voir la pièce |
| 28 | M921432143 | Collier | Disponible | Voir la pièce |
| 29 | M921902163 | Tuyau | Disponible | Voir la pièce |
| 30 | M214B0412 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 2 | 8202086 | Etiquette | Disponible | Voir la pièce |
| 3 | 8203231 | Levier | Disponible | Voir la pièce |
| 4 | 8203304 | Kit poignee | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 7 | 3027002 | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 10 | 8203236R | Levier traction | Non reliée | |
| 11 | 8200525H | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 8202169R | Moyeu | Non reliée | |
| 13 | 8201261 | Rondelle | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 15 | 8203225AR | Bac | Disponible | Voir la pièce |
| 16 | 8203006AR | Châssis | Disponible | Voir la pièce |
| 17 | 8202121R | Disque | Non reliée | |
| 17 | 8202121R | Disque | Non reliée | |
| 18 | 8203302 | Kit support | Disponible | Voir la pièce |
| 19 | 3910015R | Vis | Non reliée | |
| 20 | 8202031ER | Cable traction | Disponible | Voir la pièce |
| 21 | 66060231R | Bande | Disponible | Voir la pièce |
| 22 | 8202075A | Cable accellerateur | Disponible | Voir la pièce |
| 23 | 8203302 | Kit support | Disponible | Voir la pièce |
| 24 | 3910018 | Vis | Disponible | Voir la pièce |
| 25 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 26 | 8202016 | Tableau de bord | Disponible | Voir la pièce |
| 27 | 8202122R | Disque | Disponible | Voir la pièce |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 29 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 30 | 8202124 | Bouchon | Disponible | Voir la pièce |
| 31 | 8202206 | Câble de frein moteur | Disponible | Voir la pièce |
| 32 | 8202126R | Clavette | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 34 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 35 | 3906080 | Vis | Disponible | Voir la pièce |
| 36 | 8203538 | Chassis + Protection | Disponible | Voir la pièce |
| 37 | 8203264R | Vis | Non reliée | |
| 38 | 8203514R | Fermeture | Disponible | Voir la pièce |
| 39 | 3806038R | Vis | Disponible | Voir la pièce |
| 40 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 41 | 8202157 | Tableau de bord | Disponible | Voir la pièce |
| 41 | 8202157 | Tableau de bord | Disponible | Voir la pièce |
| 42 | 8201193CR | Bague | Non reliée | |
| 43 | 8201030R | Couvercle | Non reliée | |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 45 | 8201198BR | Couvercle | Disponible | Voir la pièce |
| 46 | 8203105 | Bague | Disponible | Voir la pièce |
| 47 | 3906089 | Vis | Disponible | Voir la pièce |
| 48 | 8202040 | Pivot | Disponible | Voir la pièce |
| 49 | 8201192R | Couvercle | Disponible | Voir la pièce |
| 50 | 8201363CR | Bague | Non reliée | |
| 51 | 8200452R | Bride | Non reliée | |
| 52 | 8200239R | Protection | Disponible | Voir la pièce |
| 53 | 8202338 | Cable | Disponible | Voir la pièce |
| 53 | 8202338 | Cable | Disponible | Voir la pièce |
| 54 | 8203092 | Couvercle | Disponible | Voir la pièce |
| 55 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 56 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 57 | 8200322 | Passe-cable | Disponible | Voir la pièce |
| 58 | 8202004 | Bague | Disponible | Voir la pièce |
| 59 | 8202029R | Ressort | Non reliée | |
| 60 | 8203010R | Fermature | Non reliée | |
| 61 | 8203101 | Disque | Disponible | Voir la pièce |
| 62 | 3033015R | Bille | Disponible | Voir la pièce |
| 63 | 3960051 | Vis | Disponible | Voir la pièce |
| 64 | 8203084 | Levier variateur | Disponible | Voir la pièce |
| 65 | 8203048 | Tableau de bord | Disponible | Voir la pièce |
| 66 | 8202156 | Charge batterie | Disponible | Voir la pièce |
| 66 | 8202156 | Charge batterie | Disponible | Voir la pièce |
| 67 | 8203088 | Ressort | Disponible | Voir la pièce |
| 68 | 8203055 | Plaquette | Disponible | Voir la pièce |
| 69 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 70 | 3801020R | Vis | Disponible | Voir la pièce |
| 71 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 72 | 8203090 | Pivot | Disponible | Voir la pièce |
| 73 | 3026004R | Bague | Non reliée | |
| 74 | 8203086AR | Cable | Disponible | Voir la pièce |
| 74 | 8203086AR | Cable | Disponible | Voir la pièce |
| 75 | 3960038R | Vis | Disponible | Voir la pièce |
| 75 | 3960038R | Vis | Disponible | Voir la pièce |
| 76 | 8201154R | Batterie | Non reliée | |
| 77 | 3040020R | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 2 | 8202086 | Etiquette | Disponible | Voir la pièce |
| 3 | 8203231 | Levier | Disponible | Voir la pièce |
| 4 | 8203304 | Kit poignee | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 7 | 3027002 | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 10 | 8203236R | Levier traction | Non reliée | |
| 11 | 8200525H | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 8202169R | Moyeu | Non reliée | |
| 13 | 8201261 | Rondelle | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 15 | 8203225AR | Bac | Disponible | Voir la pièce |
| 16 | 8203006AR | Châssis | Disponible | Voir la pièce |
| 18 | 8203302 | Kit support | Disponible | Voir la pièce |
| 19 | 3910015R | Vis | Non reliée | |
| 19 | 3910015R | Vis | Non reliée | |
| 20 | 8202031ER | Cable traction | Disponible | Voir la pièce |
| 21 | 66060231R | Bande | Disponible | Voir la pièce |
| 22 | 8202075A | Cable accellerateur | Disponible | Voir la pièce |
| 25 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 26 | 8202016 | Tableau de bord | Disponible | Voir la pièce |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 29 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 31 | 8202206 | Câble de frein moteur | Disponible | Voir la pièce |
| 32 | 8202126R | Clavette | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3960038R | Vis | Disponible | Voir la pièce |
| 35 | 3906080 | Vis | Disponible | Voir la pièce |
| 36 | 8203538 | Chassis + Protection | Disponible | Voir la pièce |
| 37 | 8203264R | Vis | Non reliée | |
| 38 | 8203514R | Fermeture | Disponible | Voir la pièce |
| 39 | 3806038R | Vis | Disponible | Voir la pièce |
| 40 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 41 | 8202157 | Tableau de bord | Disponible | Voir la pièce |
| 41 | 8202157 | Tableau de bord | Disponible | Voir la pièce |
| 42 | 8201193CR | Bague | Non reliée | |
| 43 | 8201030R | Couvercle | Non reliée | |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 45 | 8201198BR | Couvercle | Disponible | Voir la pièce |
| 46 | 8203105 | Bague | Disponible | Voir la pièce |
| 47 | 3906089 | Vis | Disponible | Voir la pièce |
| 48 | 8203012 | Pivot | Disponible | Voir la pièce |
| 49 | 8201192R | Couvercle | Disponible | Voir la pièce |
| 50 | 8201363CR | Bague | Non reliée | |
| 51 | 8200452R | Bride | Non reliée | |
| 52 | 8200239R | Protection | Disponible | Voir la pièce |
| 53 | 8202338 | Cable | Disponible | Voir la pièce |
| 53 | 8202338 | Cable | Disponible | Voir la pièce |
| 54 | 8203092 | Couvercle | Disponible | Voir la pièce |
| 55 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 56 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 57 | 8200322 | Passe-cable | Disponible | Voir la pièce |
| 58 | 8202004 | Bague | Disponible | Voir la pièce |
| 59 | 8202029R | Ressort | Non reliée | |
| 60 | 8203010R | Fermature | Non reliée | |
| 61 | 8203101 | Disque | Disponible | Voir la pièce |
| 62 | 3033015R | Bille | Disponible | Voir la pièce |
| 63 | 3960051 | Vis | Disponible | Voir la pièce |
| 64 | 8203084 | Levier variateur | Disponible | Voir la pièce |
| 65 | 8203048 | Tableau de bord | Disponible | Voir la pièce |
| 66 | 8202156 | Charge batterie | Disponible | Voir la pièce |
| 67 | 8203088 | Ressort | Disponible | Voir la pièce |
| 68 | 8203055 | Plaquette | Disponible | Voir la pièce |
| 69 | 3911008R | Ecrou | Disponible | Voir la pièce |
| 70 | 3801020R | Vis | Disponible | Voir la pièce |
| 71 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 72 | 8203090 | Pivot | Disponible | Voir la pièce |
| 73 | 3026004R | Bague | Non reliée | |
| 74 | 8203086AR | Cable | Disponible | Voir la pièce |
| 76 | 8201154R | Batterie | Non reliée | |
| 77 | 3040020R | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8202039AR | Bague | Non reliée | |
| 2 | 8202010R | Pivot | Disponible | Voir la pièce |
| 2 | 8202010R | Pivot | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 6 | 8202009AR | Ressort | Disponible | Voir la pièce |
| 7 | 8202052R | Bride | Disponible | Voir la pièce |
| 8 | 8202123 | Bouchon | Disponible | Voir la pièce |
| 9 | 8203308BR | Assieu anterieur | Non reliée | |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 11 | 8203044R | Entretoise | Non reliée | |
| 12 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 13 | 8203312R | Transmission | Disponible | Voir la pièce |
| 14 | 3801022R | Vis | Non reliée | |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 66060043R | Ressort | Non reliée | |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 19 | 8200088 | Disque | Disponible | Voir la pièce |
| 20 | 8203290 | Pare-poussière | Disponible | Voir la pièce |
| 21 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 25 | 8202008 | Bouchon | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 27 | 8202007 | Poignée | Non reliée | |
| 28 | 8202090 | Ressort | Disponible | Voir la pièce |
| 29 | 3033002 | Bille | Disponible | Voir la pièce |
| 30 | 3064024 | Rondelle | Disponible | Voir la pièce |
| 31 | 3064025 | Rondelle | Disponible | Voir la pièce |
| 32 | 3033009R | Rouleau | Disponible | Voir la pièce |
| 33 | 8202003 | Vis | Disponible | Voir la pièce |
| 34 | 8203021R | Mere vis | Disponible | Voir la pièce |
| 35 | 3033008R | Rouleau | Disponible | Voir la pièce |
| 36 | 8203335AR | Enjoliveur | Disponible | Voir la pièce |
| 37 | 8202070AR | Collier right | Non reliée | |
| 37 | 8202071AR | Collier left | Non reliée | |
| 38 | 8202062R | Bague | Disponible | Voir la pièce |
| 39 | 8202063R | Pignon | Non reliée | |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 41 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 42 | 8202311R | Bague | Disponible | Voir la pièce |
| 42 | 8202311R | Bague | Disponible | Voir la pièce |
| 43 | 8202293R | Couvercle | Disponible | Voir la pièce |
| 44 | 3035023R | Roulement | Non reliée | |
| 45 | 8202292R | Joint | Disponible | Voir la pièce |
| 46 | 8202291R | Vis sans fin | Disponible | Voir la pièce |
| 47 | 099900295 | Vis | Disponible | Voir la pièce |
| 48 | 8203020R | Entretoise | Disponible | Voir la pièce |
| 49 | 3047007R | Courroie 10X525 | Disponible | Voir la pièce |
| 49 | 3047007R | Courroie 10X525 | Disponible | Voir la pièce |
| 50 | 8200341R | Protection | Disponible | Voir la pièce |
| 51 | 8201341R | Moyeu | Disponible | Voir la pièce |
| 52 | 3023010R | Goupille | Disponible | Voir la pièce |
| 53 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 53 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 53 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 54 | 8203141R | Lame | Non reliée | |
| 55 | 8203316R | Rondelle | Disponible | Voir la pièce |
| 55 | 8203316R | Rondelle | Disponible | Voir la pièce |
| 56 | 3803009R | Vis | Disponible | Voir la pièce |
| 57 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 57 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 58 | 3906155R | Vis | Disponible | Voir la pièce |
| 58 | 3906155R | Vis | Disponible | Voir la pièce |
| 59 | 3022007R | Goupille | Disponible | Voir la pièce |
| 60 | 8202334R | Roue | Disponible | Voir la pièce |
| 61 | 380000022 | Bague | Disponible | Voir la pièce |
| 62 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 63 | 8203336R | Bague | Disponible | Voir la pièce |
| 63 | 8203336R | Bague | Disponible | Voir la pièce |
| 64 | 8203056R | Ressort | Disponible | Voir la pièce |
| 65 | 8203054 | Plaquette | Disponible | Voir la pièce |
| 66 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 66 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 67 | 8203051 | Entretoise | Disponible | Voir la pièce |
| 68 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 68 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 69 | 8203086AR | Cable | Disponible | Voir la pièce |
| 70 | 3960110 | Vis | Disponible | Voir la pièce |
| 71 | 8203095R | Variateur | Disponible | Voir la pièce |
| 72 | 3064005AR | Rondelle | Disponible | Voir la pièce |
| 73 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 74 | 8203057 | Pivot | Disponible | Voir la pièce |
| 75 | 8203308BR | Assieu anterieur | Non reliée | |
| 75 | 8203308BR | Assieu anterieur | Non reliée | |
| 75 | 8203308BR | Assieu anterieur | Non reliée | |
| 75 | 8203308BR | Assieu anterieur | Non reliée | |
| 75 | 8203308BR | Assieu anterieur | Non reliée | |
| 76 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 76 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 76 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 76 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 76 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 77 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 77 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 77 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 77 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 78 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 79 | 8203264R | Vis | Non reliée |
