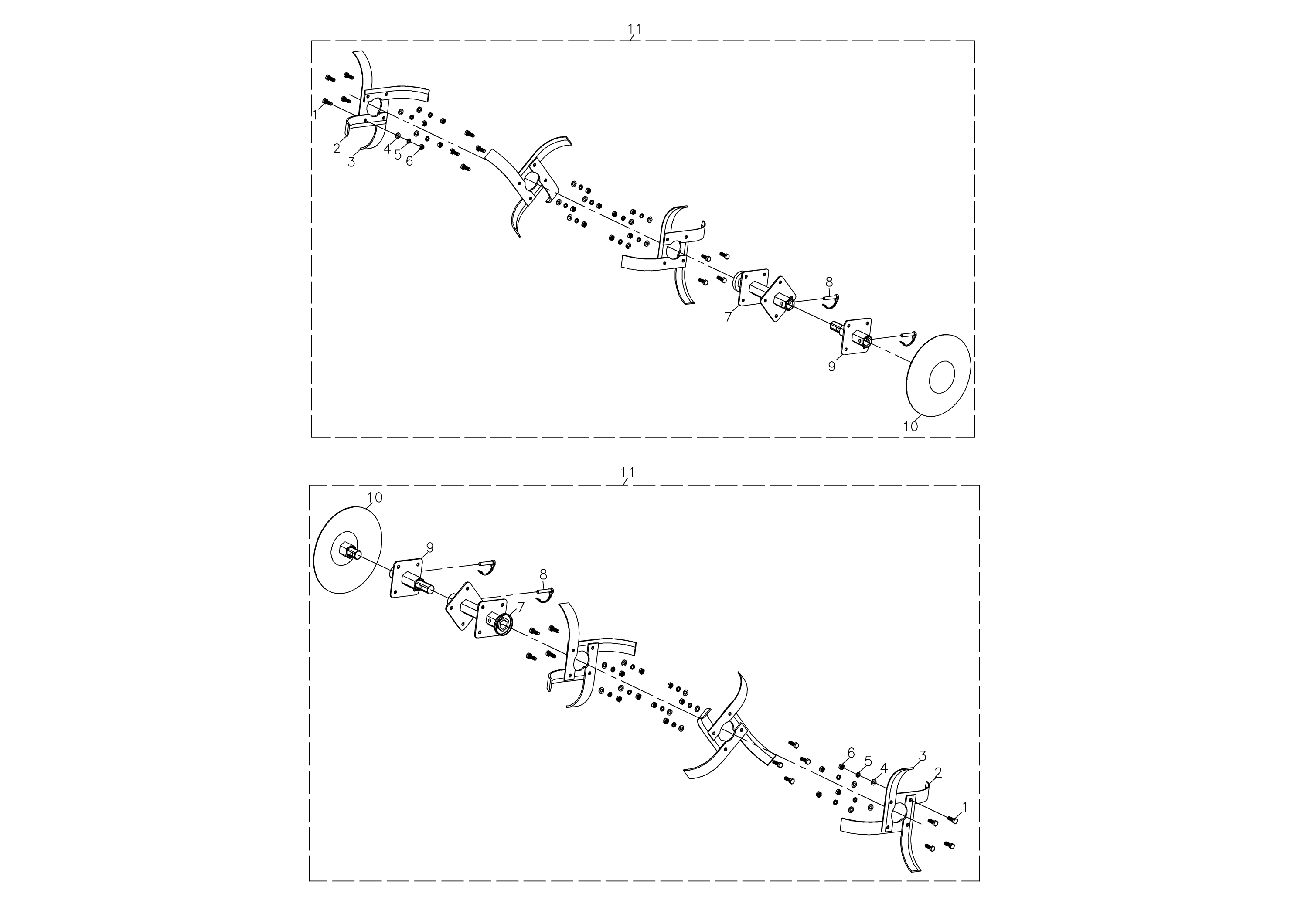

Vue Éclatée MH 198 RK (K800 HC)
Retrouvez les pièces détachées, références et repères disponibles pour MH 198 RK (K800 HC).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 1 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150476 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150322 | Vis | Disponible | Voir la pièce |
| 9 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 3 | L66150339 | Vis | Disponible | Voir la pièce |
| 4 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 5 | L66150316 | Vis | Disponible | Voir la pièce |
| 6 | L66150725 | Deflecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et subassment | Disponible | Voir la pièce |
| 2 | L66150462 | Joint d | Disponible | Voir la pièce |
| 3 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 10 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150480 | Cable | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 5 | L66150462 | Joint d | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 8 | L66151888 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151166 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 5 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66151167 | Arbre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150484 | Guide | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 7 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
| 11 | L66150205 | Tête cylindre | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151168 | Levier complet | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 2 | L66151169 | Vis | Disponible | Voir la pièce |
| 3 | L66151253 | Ressort | Disponible | Voir la pièce |
| 4 | L66150300 | Ressort | Disponible | Voir la pièce |
| 5 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |
| 6 | L66150382 | Vis | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66150843 | Bras | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151170 | Pot | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150317 | Vis | Disponible | Voir la pièce |
| 4 | L66151957 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66151177 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 10 | L66150473 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150316 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150842 | Bride termique | Disponible | Voir la pièce |
| 3 | L66150292 | Joint | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151888 | Kit joints | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66151171 | Kit pour la réparation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150753 | Joint d | Disponible | Voir la pièce |
| 2 | L66150773 | Joint d | Disponible | Voir la pièce |
| 3 | L66150355 | Roulement | Disponible | Voir la pièce |
| 4 | L66150746 | Arbre | Disponible | Voir la pièce |
| 5 | L66150780 | Chaine | Disponible | Voir la pièce |
| 6 | L66150781 | Engrenage | Disponible | Voir la pièce |
| 7 | L66150783 | Roulement | Disponible | Voir la pièce |
| 8 | L66150797 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66151254 | Transmission | Disponible | Voir la pièce |
| 11 | L66150811 | Joint d | Disponible | Voir la pièce |
| 12 | L66150393 | Vis | Disponible | Voir la pièce |
| 12 | L66150393 | Vis | Disponible | Voir la pièce |
| 12 | L66150393 | Vis | Disponible | Voir la pièce |
| 13 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 14 | L66150863 | Deflecteur | Disponible | Voir la pièce |
| 15 | L66150819 | Bague | Disponible | Voir la pièce |
| 16 | L66151255 | Bague | Disponible | Voir la pièce |
| 17 | L66150827 | Roulement | Disponible | Voir la pièce |
| 18 | L66150855 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150856 | Arbre | Disponible | Voir la pièce |
| 20 | L66150857 | Engrenage | Disponible | Voir la pièce |
| 21 | L66150858 | Bague | Disponible | Voir la pièce |
| 22 | L66150859 | Engrenage | Disponible | Voir la pièce |
| 23 | L66151256 | Engrenage | Disponible | Voir la pièce |
| 24 | L66150657 | Roulement | Disponible | Voir la pièce |
| 24 | L66150657 | Roulement | Disponible | Voir la pièce |
| 24 | L66150657 | Roulement | Disponible | Voir la pièce |
| 25 | L66150541 | Bouchon compl. | Disponible | Voir la pièce |
| 26 | L66150861 | Joint d | Disponible | Voir la pièce |
| 26 | L66150861 | Joint d | Disponible | Voir la pièce |
| 26 | L66150861 | Joint d | Disponible | Voir la pièce |
| 27 | L66151257 | Joint d | Disponible | Voir la pièce |
| 28 | L66151258 | Arbre | Disponible | Voir la pièce |
| 29 | L66151259 | Fourchette | Disponible | Voir la pièce |
| 30 | L66150251 | Vis | Disponible | Voir la pièce |
| 31 | L66150877 | Joint d | Disponible | Voir la pièce |
| 32 | L66150871 | Joint d | Disponible | Voir la pièce |
| 33 | L66151260 | Rondelle | Disponible | Voir la pièce |
| 34 | L66151261 | Arbre trasmission | Disponible | Voir la pièce |
| 35 | L66150873 | Engrenage | Disponible | Voir la pièce |
| 36 | L66150870 | Roulement | Disponible | Voir la pièce |
| 36 | L66150870 | Roulement | Disponible | Voir la pièce |
| 37 | L66150864 | Bague | Disponible | Voir la pièce |
| 38 | L66151262 | Bague | Disponible | Voir la pièce |
| 39 | L66151263 | Rondelle | Disponible | Voir la pièce |
| 40 | L66150866 | Arbre | Disponible | Voir la pièce |
| 41 | L66150867 | Engrenage | Disponible | Voir la pièce |
| 42 | L66151264 | Engrenage | Disponible | Voir la pièce |
| 43 | L66150869 | Bague | Disponible | Voir la pièce |
| 44 | L66150881 | Ressort | Disponible | Voir la pièce |
| 45 | L66150880 | Bille | Disponible | Voir la pièce |
| 46 | L66150879 | Bague | Disponible | Voir la pièce |
| 47 | L66151265 | Jeu transmission | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150882 | Kit couteaux | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 2 | L66150883 | Clip | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150886 | Protection | Disponible | Voir la pièce |
| 8 | L66151265 | Jeu transmission | Disponible | Voir la pièce |
| 9 | L66150888 | Axe | Disponible | Voir la pièce |
| 10 | L66150889 | Protection | Disponible | Voir la pièce |
| 11 | L66150890 | Boulon | Disponible | Voir la pièce |
| 12 | L66150256 | Vis | Disponible | Voir la pièce |
| 13 | L66150891 | Kit couteaux | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 2 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66151205 | Etrier | Disponible | Voir la pièce |
| 5 | L66150890 | Boulon | Disponible | Voir la pièce |
| 5 | L66150890 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 6 | L66150901 | Boulon | Disponible | Voir la pièce |
| 7 | L66150902 | Pivot | Disponible | Voir la pièce |
| 8 | L66151266 | Boulon | Disponible | Voir la pièce |
| 9 | L66151206 | Fourchette | Disponible | Voir la pièce |
| 10 | L66151267 | Rondelle | Disponible | Voir la pièce |
| 11 | L66151268 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150908 | Pivot | Disponible | Voir la pièce |
| 13 | L66151269 | Pivot | Disponible | Voir la pièce |
| 14 | L66151116 | Ecrou | Disponible | Voir la pièce |
| 15 | L66151115 | Roue avant | Disponible | Voir la pièce |
| 16 | L66151117 | Pivot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150914 | Pivot | Disponible | Voir la pièce |
| 2 | L66150899 | Boulon | Disponible | Voir la pièce |
| 2 | L66150899 | Boulon | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66151207 | Siège amortisseur | Disponible | Voir la pièce |
| 6 | L66150898 | Boulon | Disponible | Voir la pièce |
| 7 | L66150897 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150896 | Ecrou | Disponible | Voir la pièce |
| 9 | L66151208 | Bras amortisseur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151270 | Poignée | Disponible | Voir la pièce |
| 1 | L66151270 | Poignée | Disponible | Voir la pièce |
| 2 | L66151271 | Guidon | Disponible | Voir la pièce |
| 3 | L66151272 | Levier complet | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 4 | L66150505 | Clip | Disponible | Voir la pièce |
| 5 | L66151273 | Cable | Disponible | Voir la pièce |
| 6 | L66151274 | Levier complet | Disponible | Voir la pièce |
| 7 | L66151275 | Boulon | Disponible | Voir la pièce |
| 8 | L66151276 | Accelerateur complet | Disponible | Voir la pièce |
| 9 | L66150920 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150885 | Ecrou | Disponible | Voir la pièce |
| 11 | L66151303 | Capot | Disponible | Voir la pièce |
| 12 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 12 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 14 | L66151278 | Planton | Disponible | Voir la pièce |
| 15 | L66150944 | Boulon | Disponible | Voir la pièce |
| 15 | L66150944 | Boulon | Disponible | Voir la pièce |
| 15 | L66150944 | Boulon | Disponible | Voir la pièce |
| 15 | L66150944 | Boulon | Disponible | Voir la pièce |
| 16 | L66151279 | Support | Disponible | Voir la pièce |
| 16 | L66151279 | Support | Disponible | Voir la pièce |
| 17 | L66151280 | Poignee | Disponible | Voir la pièce |
| 18 | L66150901 | Boulon | Disponible | Voir la pièce |
| 19 | L66151281 | Ressort | Disponible | Voir la pièce |
| 20 | L66151216 | Rondelle | Disponible | Voir la pièce |
| 21 | L66150942 | Clip | Disponible | Voir la pièce |
| 22 | L66151282 | Ressort | Disponible | Voir la pièce |
| 23 | L66151283 | Pivot | Disponible | Voir la pièce |
| 24 | L66151284 | Vis | Disponible | Voir la pièce |
| 25 | L66150899 | Boulon | Disponible | Voir la pièce |
| 25 | L66150899 | Boulon | Disponible | Voir la pièce |
| 25 | L66150899 | Boulon | Disponible | Voir la pièce |
| 25 | L66150899 | Boulon | Disponible | Voir la pièce |
| 26 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 26 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 26 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 26 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 27 | L66151285 | Support du colonne | Disponible | Voir la pièce |
| 28 | L66151286 | Ressort | Disponible | Voir la pièce |
| 29 | L66151287 | Etrier | Disponible | Voir la pièce |
| 30 | L66151288 | Connecteur | Disponible | Voir la pièce |
| 31 | L66151289 | Boulon | Disponible | Voir la pièce |
| 32 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 33 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 33 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 33 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 34 | L66151290 | Boulon | Disponible | Voir la pièce |
| 35 | L66151291 | Sélecteur (changement de vitesse) | Disponible | Voir la pièce |
| 36 | L66150464 | Vis | Disponible | Voir la pièce |
| 36 | L66150464 | Vis | Disponible | Voir la pièce |
| 37 | L66151312 | Etiquette | Disponible | Voir la pièce |
| 37 | L66151314 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150922 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150921 | Plaque | Disponible | Voir la pièce |
| 6 | L66150411 | Vis | Disponible | Voir la pièce |
| 7 | L66151292 | Plaquette | Disponible | Voir la pièce |
| 8 | L66150317 | Vis | Disponible | Voir la pièce |
| 8 | L66150317 | Vis | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 11 | L66151209 | Etrier | Disponible | Voir la pièce |
| 12 | L66150926 | Levier galopin | Disponible | Voir la pièce |
| 13 | L66150927 | Ressort | Disponible | Voir la pièce |
| 14 | L66150928 | Ressort | Disponible | Voir la pièce |
| 15 | L66150924 | Boulon | Disponible | Voir la pièce |
| 15 | L66150924 | Boulon | Disponible | Voir la pièce |
| 15 | L66150924 | Boulon | Disponible | Voir la pièce |
| 15 | L66150924 | Boulon | Disponible | Voir la pièce |
| 16 | L66150929 | Etrier | Disponible | Voir la pièce |
| 17 | L66150930 | Etrier | Disponible | Voir la pièce |
| 18 | L66151210 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 2 | L66150862 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 3 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 4 | 68580017R | Carter | Disponible | Voir la pièce |
| 5 | L66150932 | Courroie | Disponible | Voir la pièce |
| 6 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 8 | L66151293 | Roue motrice | Disponible | Voir la pièce |
| 9 | L66150892 | Boulon | Disponible | Voir la pièce |
| 10 | L66151294 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150935 | Roue motrice | Disponible | Voir la pièce |
| 12 | L66151313 | Etiquette | Disponible | Voir la pièce |
| 12 | L66151315 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 1 | L66150317 | Vis | Disponible | Voir la pièce |
| 2 | L66151222 | Capot | Disponible | Voir la pièce |
| 3 | L66151219 | Support | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 5 | L66150884 | Ecrou | Disponible | Voir la pièce |
| 6 | L66151295 | Support | Disponible | Voir la pièce |
| 7 | L66151221 | Vis | Disponible | Voir la pièce |
| 8 | L66151218 | Capot | Disponible | Voir la pièce |
| 9 | L66151223 | Support | Disponible | Voir la pièce |
| 10 | L66150890 | Boulon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151296 | Vis | Disponible | Voir la pièce |
| 1 | L66151296 | Vis | Disponible | Voir la pièce |
| 2 | L66150975 | Couteau | Disponible | Voir la pièce |
| 2 | L66150975 | Couteau | Disponible | Voir la pièce |
| 3 | L66150974 | Couteau | Disponible | Voir la pièce |
| 3 | L66150974 | Couteau | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 4 | L66150894 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 6 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | L66150978 | Support | Disponible | Voir la pièce |
| 7 | L66150978 | Support | Disponible | Voir la pièce |
| 8 | L66150883 | Clip | Disponible | Voir la pièce |
| 8 | L66150883 | Clip | Disponible | Voir la pièce |
| 9 | L66150979 | Support | Disponible | Voir la pièce |
| 9 | L66150979 | Support | Disponible | Voir la pièce |
| 10 | L66150980 | Disque | Disponible | Voir la pièce |
| 10 | L66150980 | Disque | Disponible | Voir la pièce |
| 11 | L66150882 | Kit couteaux | Disponible | Voir la pièce |
| 11 | L66150882 | Kit couteaux | Disponible | Voir la pièce |
| 11 | L66150891 | Kit couteaux | Disponible | Voir la pièce |
| 11 | L66150891 | Kit couteaux | Disponible | Voir la pièce |
