Vue Éclatée PW 125 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 125 C.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

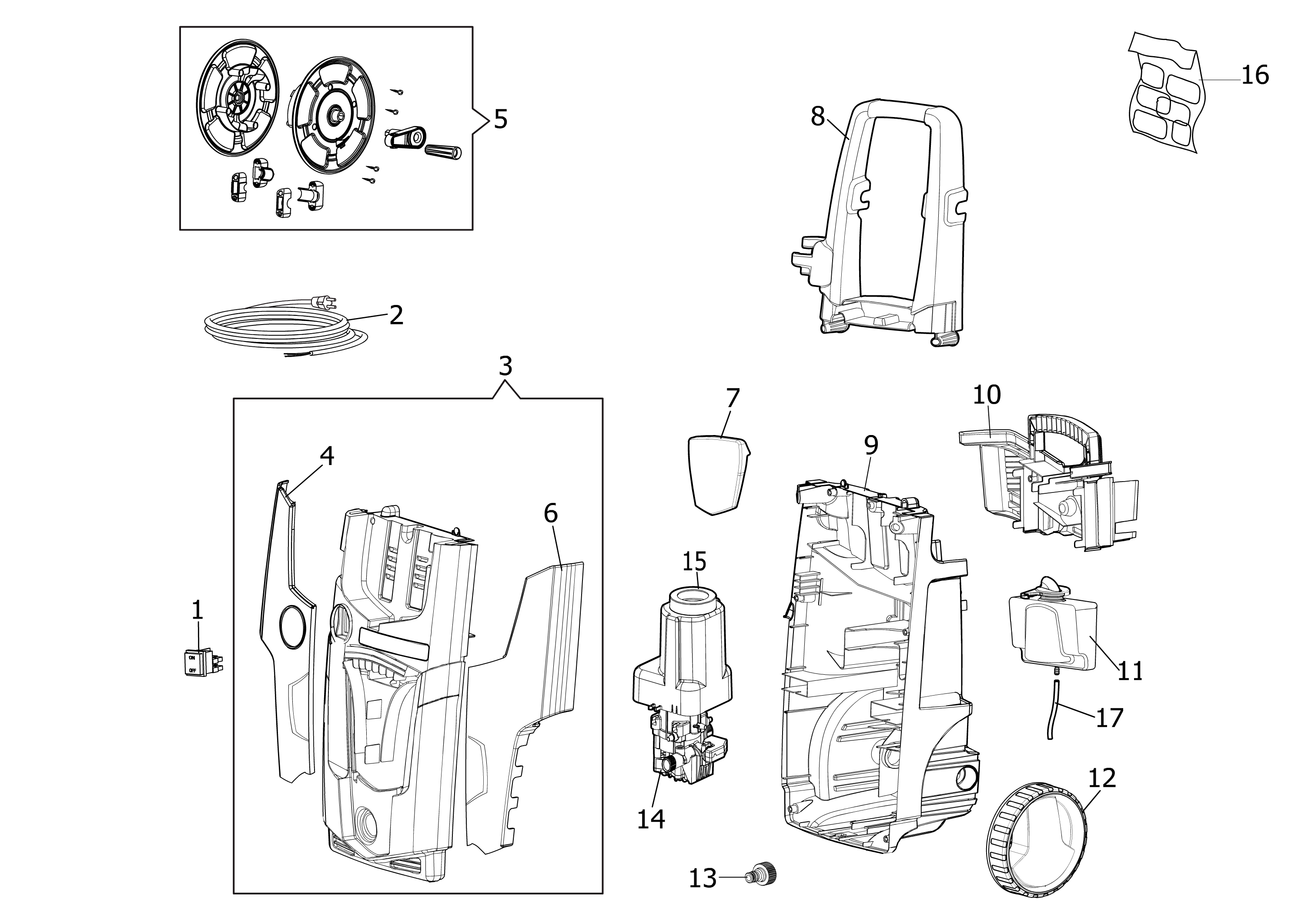

| 1 | CH14100101 | Interrupteur | Disponible | Voir la pièce |
| 2 | CH04560483 | Câble | Disponible | Voir la pièce |
| 3 | CH04790168 | Kit capot | Disponible | Voir la pièce |
| 4 | CH04790168 | Kit capot | Disponible | Voir la pièce |
| 5 | CH70020207 | Kit enrouleur | Disponible | Voir la pièce |
| 6 | CH04790168 | Kit capot | Disponible | Voir la pièce |
| 7 | CH04020546 | Couvercle | Disponible | Voir la pièce |
| 8 | CH14110060 | Poignee | Disponible | Voir la pièce |
| 9 | CH04770502 | Capot arrière | Disponible | Voir la pièce |
| 10 | CH30020900 | Support | Disponible | Voir la pièce |
| 11 | CH30290060 | Kit bidon déterg | Disponible | Voir la pièce |
| 12 | CH28100126 | Roue | Disponible | Voir la pièce |
| 13 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 14 | CH73040223 | Motopompe compl. | Disponible | Voir la pièce |
| 15 | CH04660078 | Carter | Disponible | Voir la pièce |
| 16 | 301100005 | Kit etiquettes | Disponible | Voir la pièce |
| 17 | CH32081354R | Tuyau | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

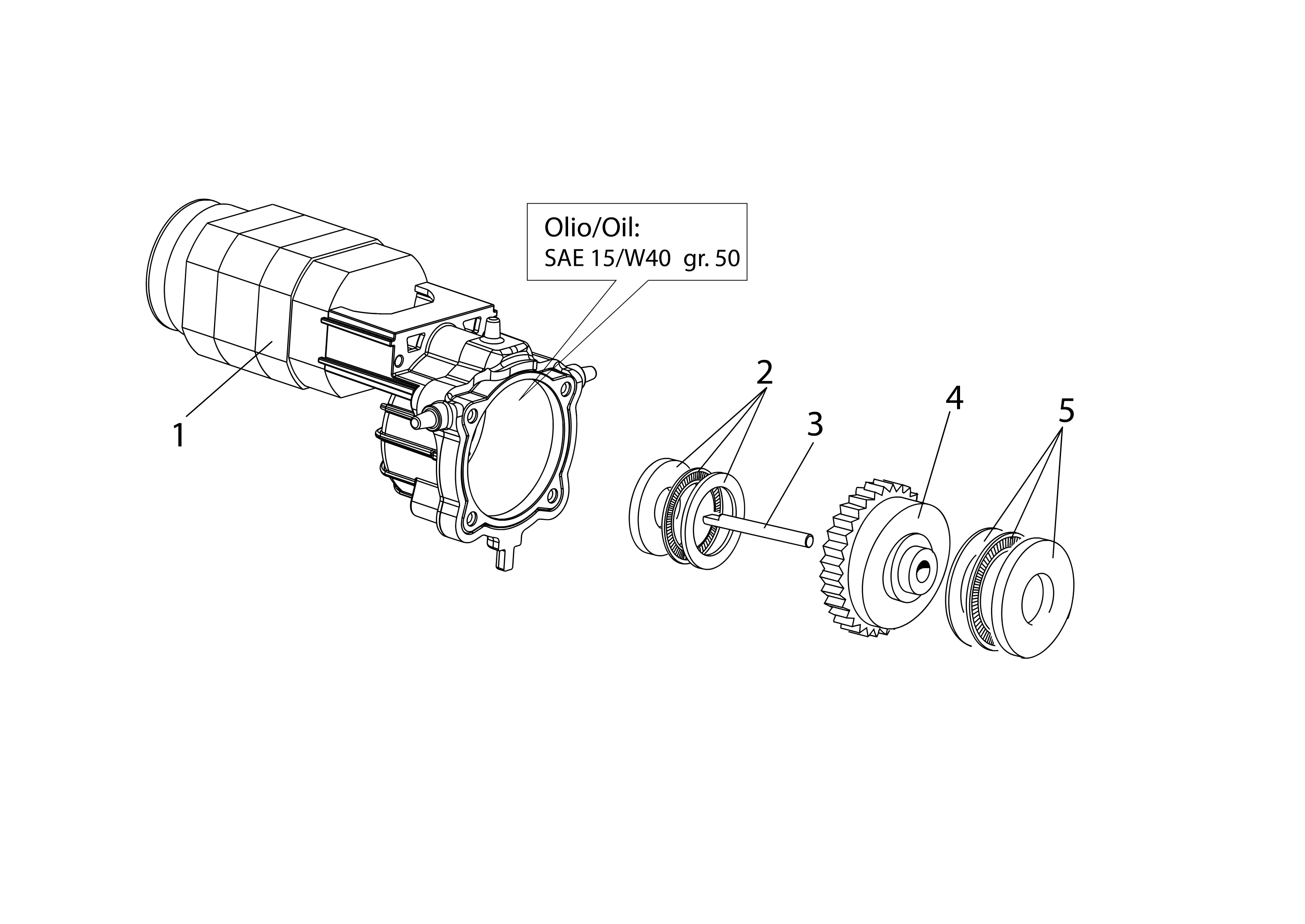

| 1 | CH18310692 | Moteur électrique | Disponible | Voir la pièce |
| 2 | CH04360038 | Roulement | Disponible | Voir la pièce |
| 3 | CH24080076 | Arbre | Disponible | Voir la pièce |
| 4 | CH00010725 | Couronne compl. | Disponible | Voir la pièce |
| 5 | CH04360037 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

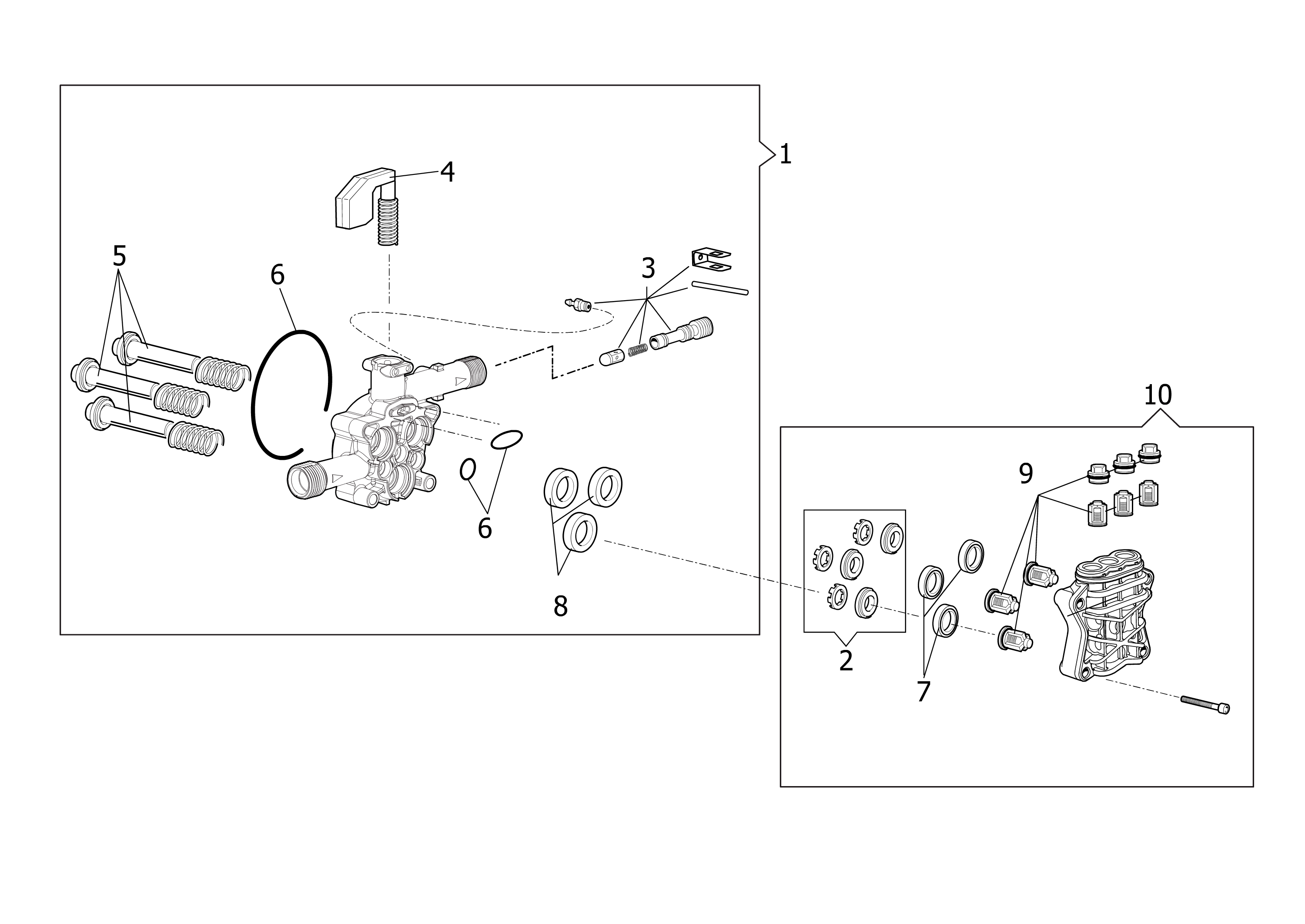

| 1 | CH50270066 | Kit de support de piston complet | Disponible | Voir la pièce |
| 2 | CH50270067 | Cale | Disponible | Voir la pièce |
| 3 | CH50270058 | Kit soupape + éjecteur | Disponible | Voir la pièce |
| 4 | CH31030050 | Kit total stop | Disponible | Voir la pièce |
| 5 | CH24090136 | Pistons complet | Disponible | Voir la pièce |
| 6 | CH12100869R | Kit joints | Non reliée | |
| 6 | CH12100869R | Kit joints | Non reliée | |
| 7 | CH50190298 | Kit joints | Disponible | Voir la pièce |
| 8 | CH1000108715R | Bague | Non reliée | |
| 9 | CH10001091R | Kit soupape | Non reliée | |
| 10 | CH1000200170R | Couvercle compl. | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

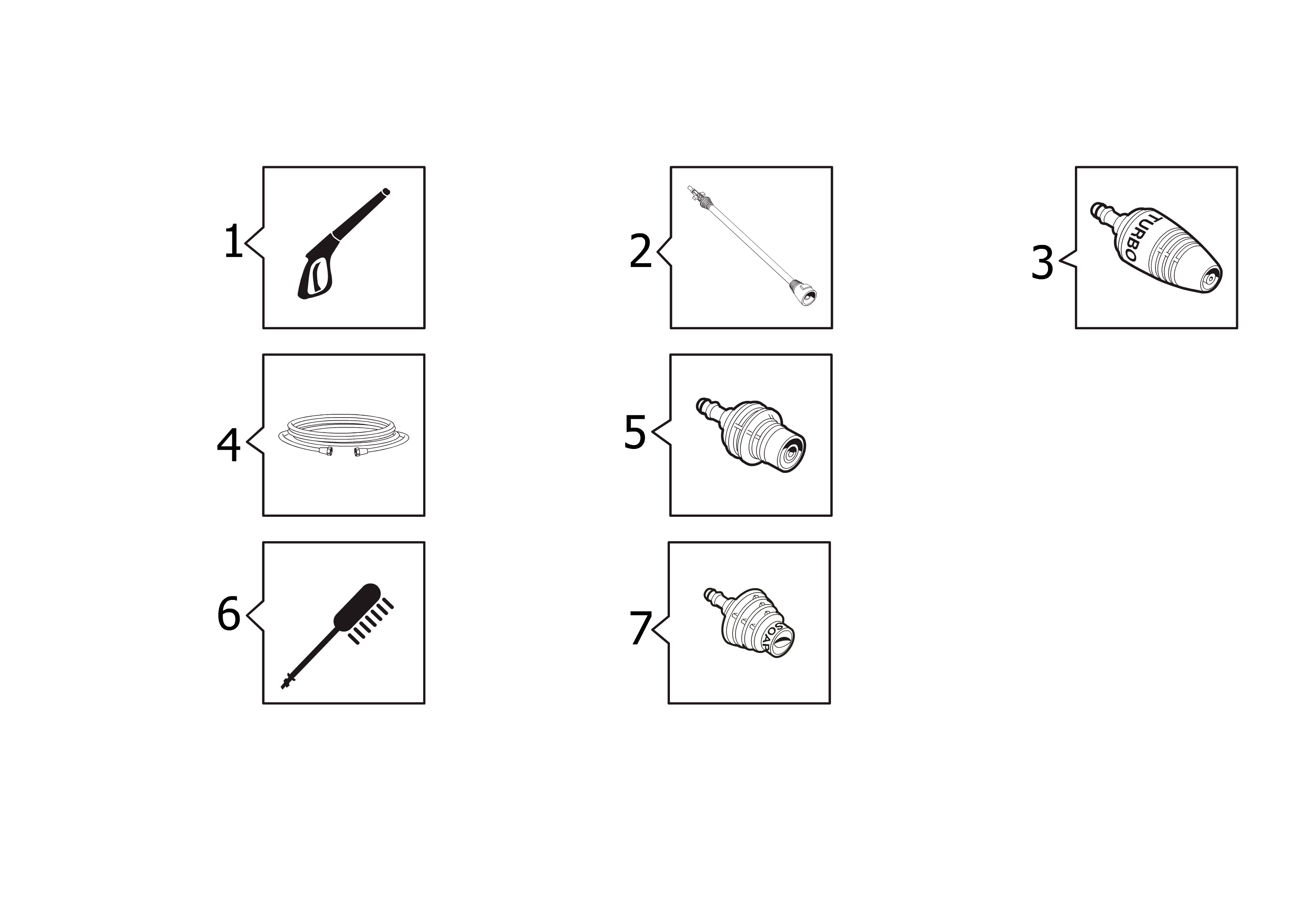

| 1 | 68500059 | Pistolet | Disponible | Voir la pièce |
| 2 | 68500061 | Tuyau lance | Disponible | Voir la pièce |
| 3 | 68500077 | Tete gicleur rotative | Non reliée | |
| 4 | 68500060 | Tuyau | Disponible | Voir la pièce |
| 5 | 68500068 | Tete gicleur | Disponible | Voir la pièce |
| 6 | 68500064 | Hydrobrosse fixe | Disponible | Voir la pièce |
| 7 | 68500063 | Tete gicleur | Disponible | Voir la pièce |
