Vue Éclatée PW 115 C
Retrouvez les pièces détachées, références et repères disponibles pour PW 115 C.

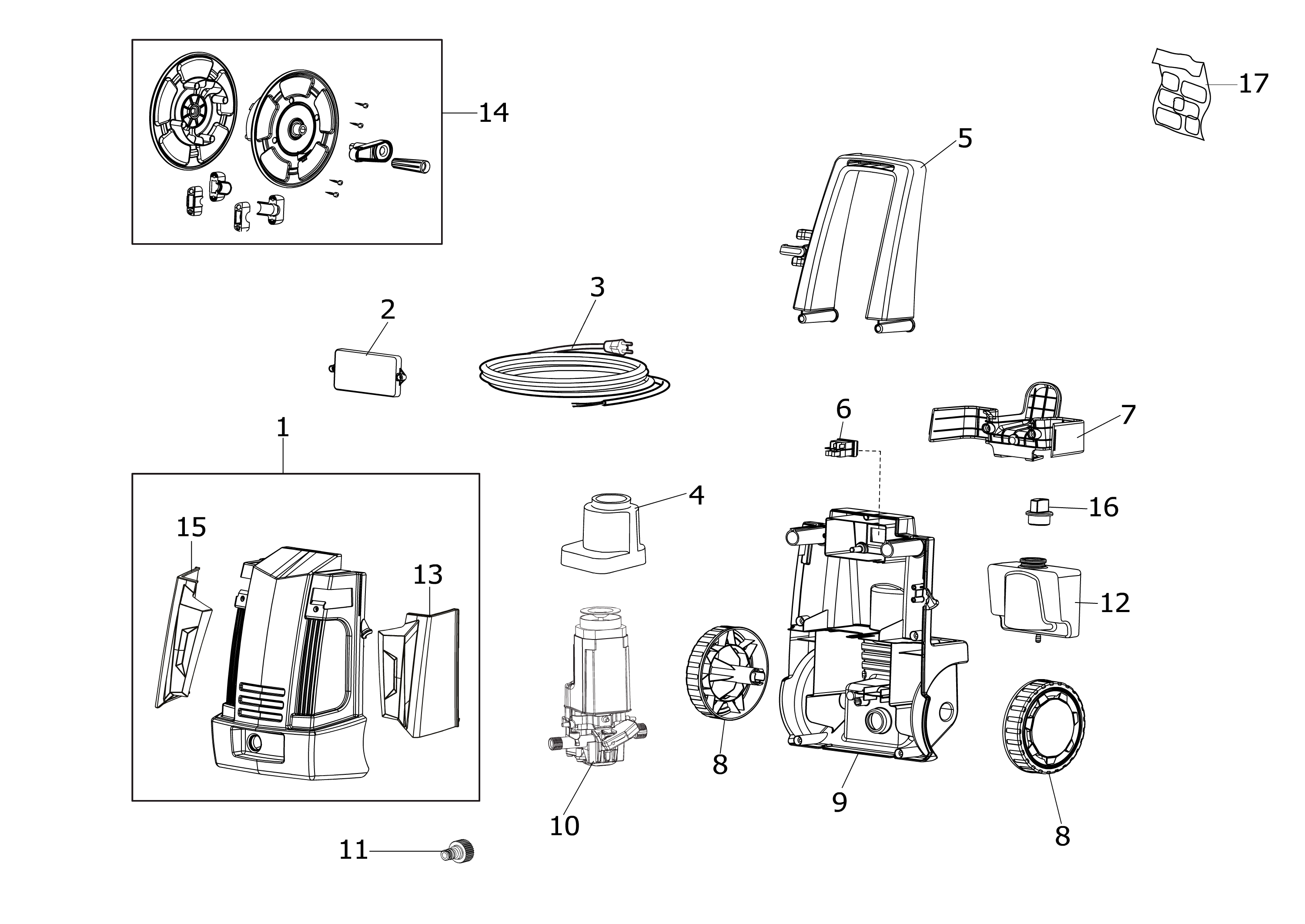

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH04790166 | Kit capot | Disponible | Voir la pièce |
| 2 | CH04020545 | Couvercle | Disponible | Voir la pièce |
| 3 | CH04560482 | Câble | Disponible | Voir la pièce |
| 4 | CH04660077 | Carter | Disponible | Voir la pièce |
| 5 | CH14110057 | Poignee | Disponible | Voir la pièce |
| 6 | CH14100101 | Interrupteur | Disponible | Voir la pièce |
| 7 | CH30020899 | Support | Disponible | Voir la pièce |
| 8 | CH28100125 | Roue | Disponible | Voir la pièce |
| 8 | CH28100125 | Roue | Disponible | Voir la pièce |
| 9 | CH04770499 | Capot arrière | Disponible | Voir la pièce |
| 10 | CH73040221 | Motopompe | Disponible | Voir la pièce |
| 11 | CH28030325 | Jeu de raccords | Disponible | Voir la pièce |
| 12 | CH30290059 | Bidon déterg | Disponible | Voir la pièce |
| 13 | CH04790166 | Kit capot | Disponible | Voir la pièce |
| 14 | CH70020208 | Kit enrouleur | Disponible | Voir la pièce |
| 15 | CH04790166 | Kit capot | Disponible | Voir la pièce |
| 16 | CH32000239 | Bouchon | Disponible | Voir la pièce |
| 17 | 301100005 | Kit etiquettes | Disponible | Voir la pièce |

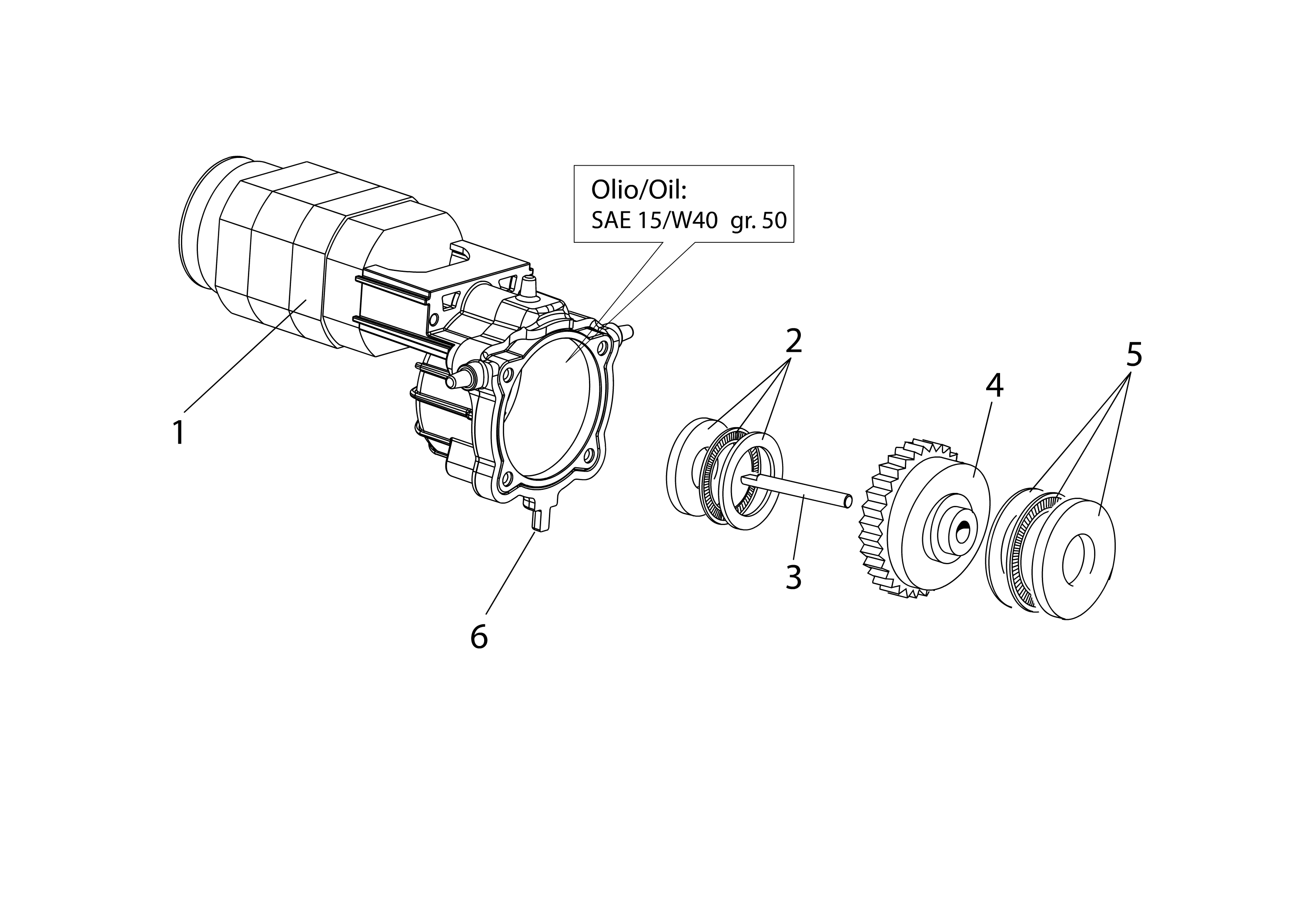

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH18310691 | Moteur électrique | Disponible | Voir la pièce |
| 2 | CH04360036 | Roulement | Disponible | Voir la pièce |
| 3 | CH24080076 | Arbre | Disponible | Voir la pièce |
| 4 | CH00010723 | Couronne compl. | Disponible | Voir la pièce |
| 5 | CH04360037 | Roulement | Disponible | Voir la pièce |
| 6 | CH10090427 | Bride (moteur) | Disponible | Voir la pièce |

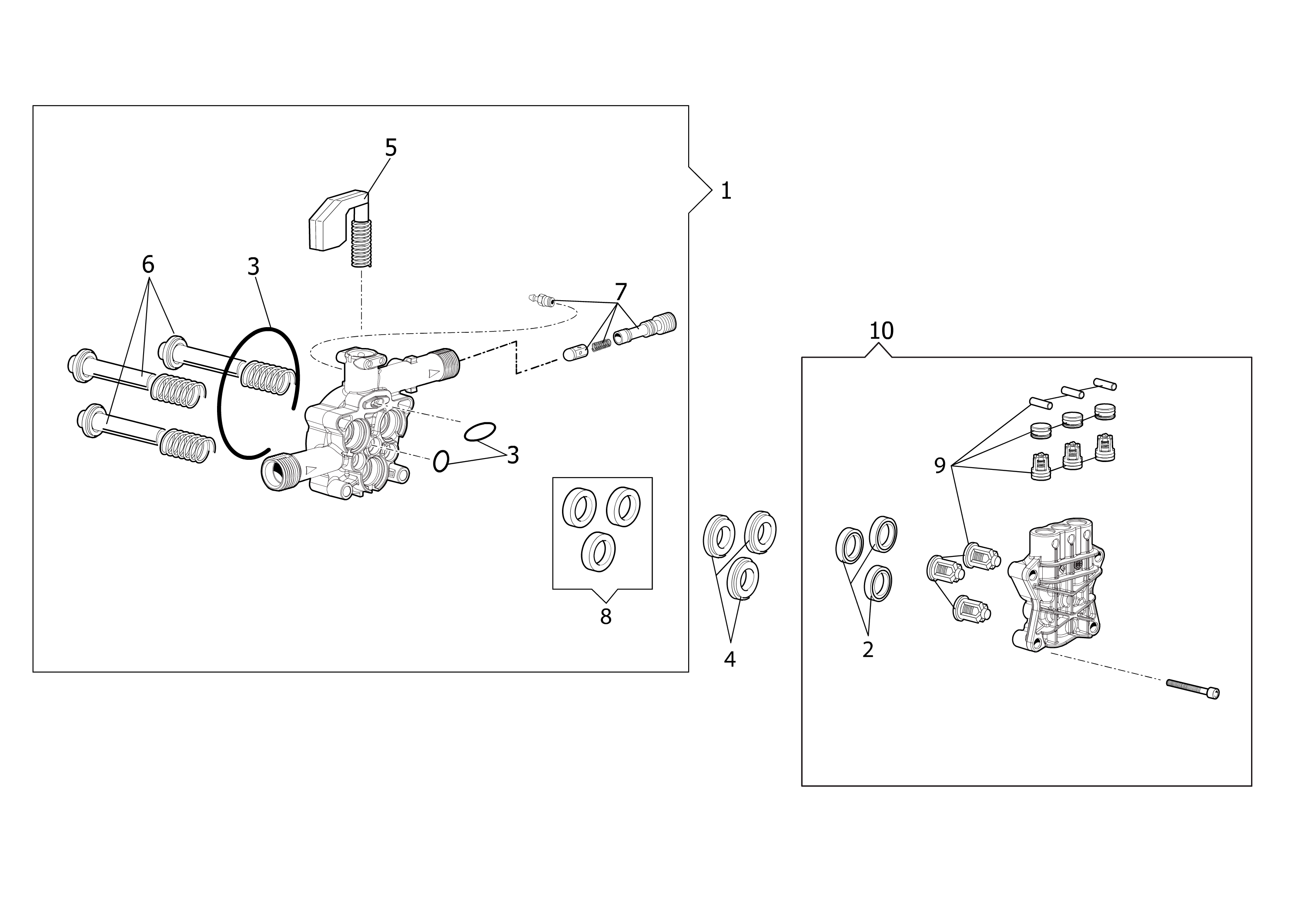

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CH50270057 | Kit de support de piston complet | Disponible | Voir la pièce |
| 2 | CH50190298 | Kit joints | Disponible | Voir la pièce |
| 3 | CH12100869R | Kit joints | Non reliée | |
| 3 | CH12100869R | Kit joints | Non reliée | |
| 4 | CH50270067 | Cale | Disponible | Voir la pièce |
| 5 | CH31030049 | Kit total stop | Disponible | Voir la pièce |
| 6 | CH24090136 | Pistons complet | Disponible | Voir la pièce |
| 7 | CH50270058 | Kit soupape + éjecteur | Disponible | Voir la pièce |
| 8 | CH1000108715R | Bague | Non reliée | |
| 9 | CH12200221 | Kit soupape | Disponible | Voir la pièce |
| 10 | CH50270052 | Couvercle compl. | Disponible | Voir la pièce |

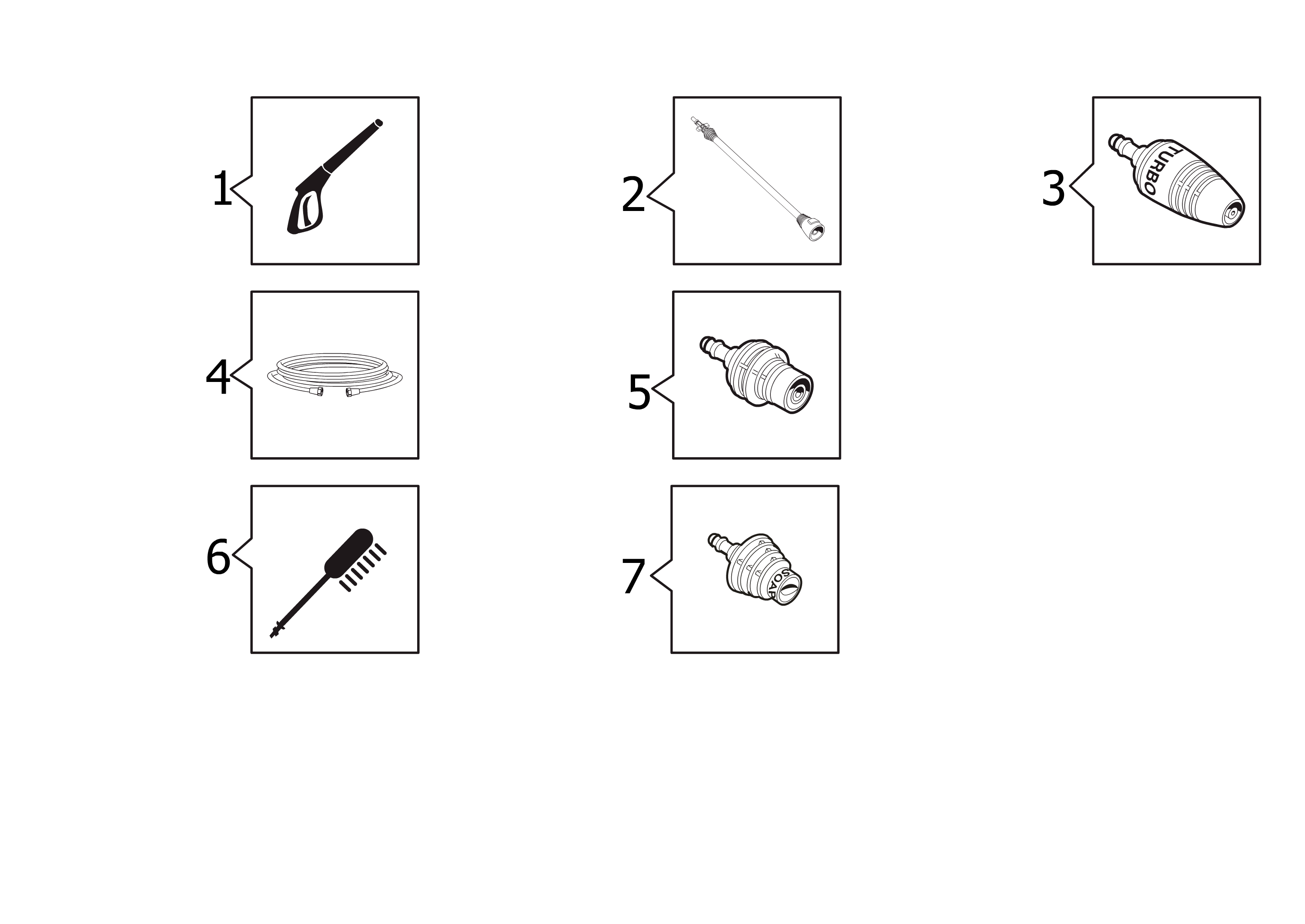

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68500059 | Pistolet | Disponible | Voir la pièce |
| 2 | 68500061 | Tuyau lance | Disponible | Voir la pièce |
| 3 | 68500077 | Tete gicleur rotative | Non reliée | |
| 4 | 68500060 | Tuyau | Disponible | Voir la pièce |
| 5 | 68500069 | Tete gicleur | Disponible | Voir la pièce |
| 6 | 68500064 | Hydrobrosse fixe | Disponible | Voir la pièce |
| 7 | 68500063 | Tete gicleur | Disponible | Voir la pièce |
