Vue Éclatée BC 241 T
Retrouvez les pièces détachées, références et repères disponibles pour BC 241 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318265CR | Carburateur | Non reliée | |
| 2 | 2318837 | Vis H | Disponible | Voir la pièce |
| 3 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63139001 | Tete Speed&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63040300 | Disque nylon Ø2,4 mm | Non reliée | |
| 4 | 63040302 | Disque nylon Ø2,4 mm | Disponible | Voir la pièce |
| 4 | 63040303 | Disque nylon Ø3 mm | Disponible | Voir la pièce |
| 5 | 63130002R | Poignee cpl. | Disponible | Voir la pièce |
| 6 | 63130003R | Jeu couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370302R | Protection | Non reliée | |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 2 | 3891036R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61370085R | Carter moteur complet | Disponible | Voir la pièce |
| 5 | 3891051R | Vis | Disponible | Voir la pièce |
| 6 | 3034029R | Roulement | Disponible | Voir la pièce |
| 6 | 3034029R | Roulement | Disponible | Voir la pièce |
| 7 | 094600126 | Tuyau | Disponible | Voir la pièce |
| 8 | 61370190R | Couvercle | Disponible | Voir la pièce |
| 9 | 3893060R | Vis | Disponible | Voir la pièce |
| 10 | 56600036R | Pot | Disponible | Voir la pièce |
| 11 | 58090006R | Deflecteur | Disponible | Voir la pièce |
| 12 | 3055112R | Bougie | Disponible | Voir la pièce |
| 13 | 58070011R | Joint | Non reliée | |
| 14 | 61370575R | Segment | Disponible | Voir la pièce |
| 15 | 58070166BR | Bague | Non reliée | |
| 15 | 58070166BR | Bague | Non reliée | |
| 16 | 61280044R | Goupille élastique | Disponible | Voir la pièce |
| 17 | 61370605A | Piston complet Ø32 | Non reliée | |
| 18 | 61370606A | Cylindre compl. Ø32 | Non reliée | |
| 19 | 61370254 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 20 | 61370255 | Kit joints | Non reliée | |
| 20 | 61370255 | Kit joints | Non reliée | |
| 20 | 61370255 | Kit joints | Non reliée | |
| 21 | 58070045R | Arbre compl. | Disponible | Voir la pièce |
| 22 | 3050042R | Bague | Non reliée | |
| 22 | 3050042R | Bague | Non reliée | |
| 23 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 23 | 3025018R | Bague seeger | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2501002R | Bobine | Disponible | Voir la pièce |
| 2 | 50050127R | Ressort | Non reliée | |
| 3 | 50160218BR | Entretoise | Disponible | Voir la pièce |
| 4 | 3891020R | Vis | Disponible | Voir la pièce |
| 5 | 61370059R | Cable | Disponible | Voir la pièce |
| 6 | 3891035R | Vis | Disponible | Voir la pièce |
| 7 | 3893060R | Vis | Disponible | Voir la pièce |
| 8 | 61370082BR | Poignee | Non reliée | |
| 9 | 3891053R | Vis | Disponible | Voir la pièce |
| 10 | 61370574R | Cordelette | Disponible | Voir la pièce |
| 11 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 12 | 61370022AR | Poulie de démarrage | Disponible | Voir la pièce |
| 13 | 61370237R | Ressort | Disponible | Voir la pièce |
| 14 | 61370023AR | Couronne | Disponible | Voir la pièce |
| 15 | 50160024 | Vis | Disponible | Voir la pièce |
| 16 | 61370233AR | Demarrage complet | Non reliée | |
| 17 | 58070219R | Cliquet | Disponible | Voir la pièce |
| 18 | 61070039R | Ressort | Non reliée | |
| 19 | 58070221R | Entraineur | Non reliée | |
| 20 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 21 | 58070133R | Volant | Disponible | Voir la pièce |
| 22 | 3912014R | Ecrou | Disponible | Voir la pièce |
| 23 | 61070090R | Ressort | Non reliée | |
| 24 | 61370557 | Embrayage compl. | Non reliée | |
| 25 | 015000044R | Vis | Disponible | Voir la pièce |
| 26 | 3891011R | Vis | Disponible | Voir la pièce |
| 26 | 3891011R | Vis | Disponible | Voir la pièce |
| 27 | 61370090R | Flasque | Disponible | Voir la pièce |
| 28 | 61170050CR | Cloche embrayage | Non reliée | |
| 29 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3025019R | Bague | Disponible | Voir la pièce |
| 31 | 3035023R | Roulement | Non reliée | |
| 32 | 61370524R | Carter | Disponible | Voir la pièce |
| 33 | 3891046R | Vis | Disponible | Voir la pièce |
| 34 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 35 | 61370091AR | Couvercle | Disponible | Voir la pièce |
| 36 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 36 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 37 | 61370525AR | Entretoise | Non reliée | |
| 38 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 39 | 61370526AR | Entretoise | Non reliée | |
| 40 | 3819031R | Rondelle | Disponible | Voir la pièce |
| 41 | 61372171R | Jeu entretoise | Disponible | Voir la pièce |
| 42 | 61370527R | Manchon | Disponible | Voir la pièce |
| 43 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 43 | 3916004R | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 58070025AR | Joint | Disponible | Voir la pièce |
| 2 | 61370001R | Bride termique | Disponible | Voir la pièce |
| 3 | 3891046R | Vis | Disponible | Voir la pièce |
| 4 | 2318265CR | Carburateur | Non reliée | |
| 5 | 56570058R | Joint | Disponible | Voir la pièce |
| 6 | 3073017AR | Tuyau | Non reliée | |
| 6 | 3073017AR | Tuyau | Non reliée | |
| 7 | 61370552R | Tuyau | Disponible | Voir la pièce |
| 8 | 61370553R | Tuyau | Disponible | Voir la pièce |
| 9 | 61400367R | Soupape | Disponible | Voir la pièce |
| 10 | 4161211R | Passetube | Disponible | Voir la pièce |
| 11 | 2318817R | Air purge | Non reliée | |
| 12 | 61372008AR | Support filtre | Disponible | Voir la pièce |
| 13 | 3891063R | Vis | Disponible | Voir la pièce |
| 14 | 61370005R | Filtre aire | Non reliée | |
| 15 | 61370008R | Pommeau | Disponible | Voir la pièce |
| 16 | 61370258A | Kit couvercle | Disponible | Voir la pièce |
| 17 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 18 | 61070006R | Joint | Disponible | Voir la pièce |
| 19 | 61200196AR | Joint | Disponible | Voir la pièce |
| 20 | 3059026 | Bande | Disponible | Voir la pièce |
| 21 | 4098377R | Bande | Disponible | Voir la pièce |
| 22 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 23 | 61372003R | Bouchon | Disponible | Voir la pièce |
| 24 | 61370188R | Reservoir | Disponible | Voir la pièce |
| 25 | 61370255 | Kit joints | Non reliée | |
| 25 | 61370255 | Kit joints | Non reliée | |
| 25 | 61370255 | Kit joints | Non reliée |

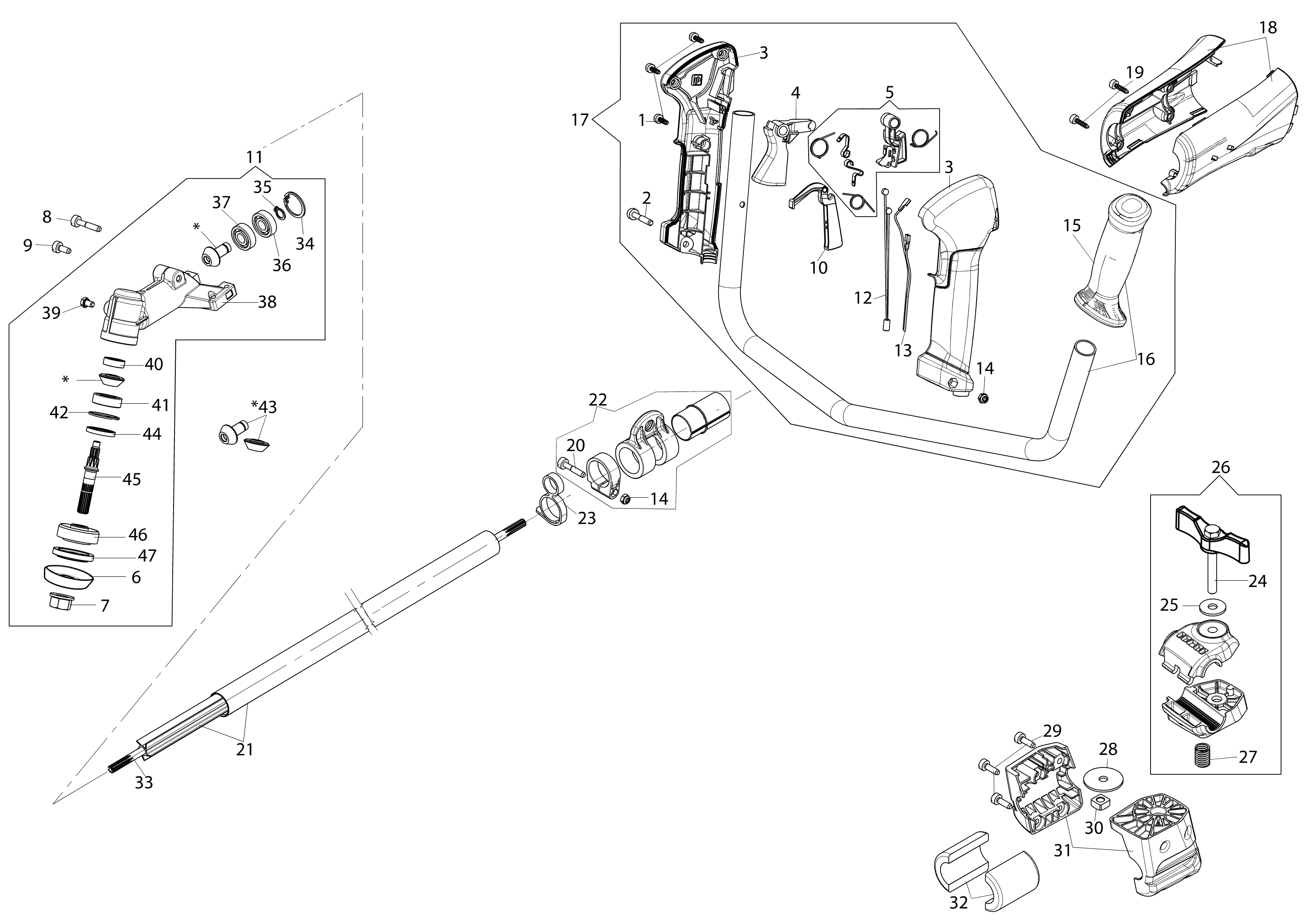

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3893016AR | Vis | Disponible | Voir la pièce |
| 2 | 3891054R | Vis | Disponible | Voir la pièce |
| 3 | 61380097 | Couple poignées | Disponible | Voir la pièce |
| 3 | 61380097 | Couple poignées | Disponible | Voir la pièce |
| 4 | 61370308R | Levier accelerateur | Disponible | Voir la pièce |
| 5 | 61370294 | Kit levier | Disponible | Voir la pièce |
| 6 | 61110074AR | Protection | Non reliée | |
| 7 | 3933105R | Ecrou | Non reliée | |
| 8 | 3891053R | Vis | Disponible | Voir la pièce |
| 9 | 3891036R | Vis | Disponible | Voir la pièce |
| 10 | 61370114R | Levier | Disponible | Voir la pièce |
| 11 | 61370559A | Couple conique | Non reliée | |
| 12 | 61370116BR | Cable accellerateur | Disponible | Voir la pièce |
| 13 | 61370117R | Cable | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 61040140R | Poignée | Disponible | Voir la pièce |
| 16 | 61370108AR | Guidon | Disponible | Voir la pièce |
| 17 | 61370273 | Guidon compl. | Non reliée | |
| 18 | 61370268 | Couvercle compl. | Disponible | Voir la pièce |
| 19 | 3893060R | Vis | Disponible | Voir la pièce |
| 20 | 3801015R | Vis | Disponible | Voir la pièce |
| 21 | 61370045R | Tuyau Ø24 | Disponible | Voir la pièce |
| 22 | 61370134AR | Bande | Disponible | Voir la pièce |
| 23 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 24 | 61042030R | Pommeau | Disponible | Voir la pièce |
| 25 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 26 | 61370274A | Etau cpl. | Disponible | Voir la pièce |
| 27 | 61040044R | Ressort | Disponible | Voir la pièce |
| 28 | 66030012R | Rondelle | Disponible | Voir la pièce |
| 29 | 3891035R | Vis | Disponible | Voir la pièce |
| 30 | 3980011 | Ecrou | Disponible | Voir la pièce |
| 31 | 61370275B | Jeu de support | Non reliée | |
| 32 | 61170072R | Amortisseur | Disponible | Voir la pièce |
| 33 | 61170075R | Arbre trasmission | Disponible | Voir la pièce |
| 34 | 3025026 | Bague | Disponible | Voir la pièce |
| 35 | 3024009R | Bague | Disponible | Voir la pièce |
| 36 | 3035044 | Roulement | Disponible | Voir la pièce |
| 37 | 3034030 | Roulement | Disponible | Voir la pièce |
| 38 | 61170119AR | Boite engrenage | Disponible | Voir la pièce |
| 39 | 3906015R | Vis | Non reliée | |
| 40 | 3035045R | Roulement | Disponible | Voir la pièce |
| 41 | 3034008R | Roulement | Disponible | Voir la pièce |
| 42 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 43 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 43 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 43 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 44 | 61170134 | Bague | Disponible | Voir la pièce |
| 45 | 61170122 | Arbre | Disponible | Voir la pièce |
| 46 | 61170123R | Moyeu | Non reliée | |
| 47 | 61170124R | Flasque inférieure | Non reliée |

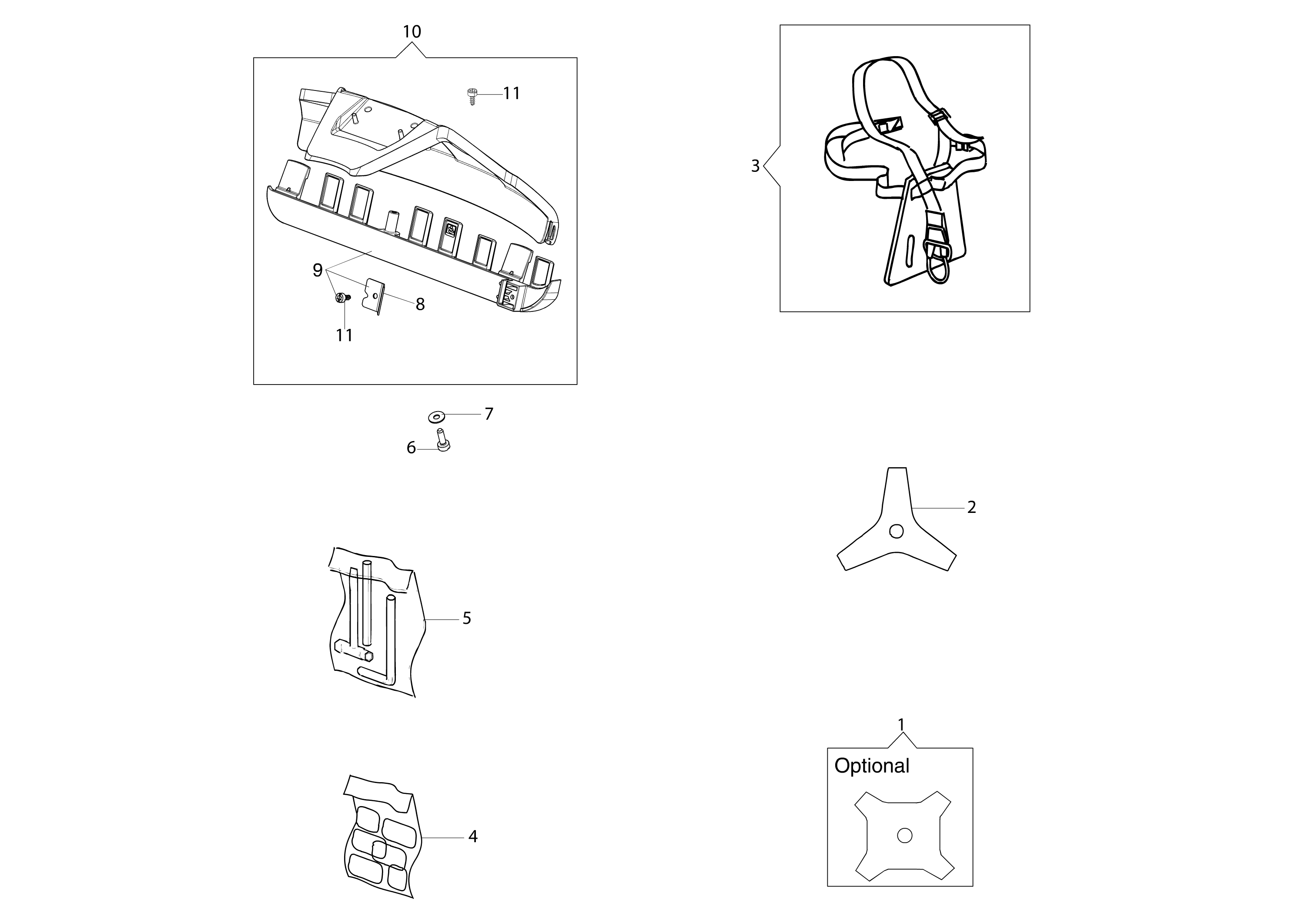

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4095681AR | Disque à 4 dents | Disponible | Voir la pièce |
| 2 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 3 | 4179164R | Harnais | Disponible | Voir la pièce |
| 4 | 61370607 | Kit etiquettes | Disponible | Voir la pièce |
| 5 | 61370211R | Kit outils | Disponible | Voir la pièce |
| 6 | 3891035R | Vis | Disponible | Voir la pièce |
| 7 | 094600054R | Rondelle | Non reliée | |
| 8 | 61370161AR | Lame | Disponible | Voir la pièce |
| 9 | 61370636 | Bande | Non reliée | |
| 10 | 61370632 | Kit protection | Non reliée | |
| 11 | 3893016AR | Vis | Disponible | Voir la pièce |
| 11 | 3893016AR | Vis | Disponible | Voir la pièce |
