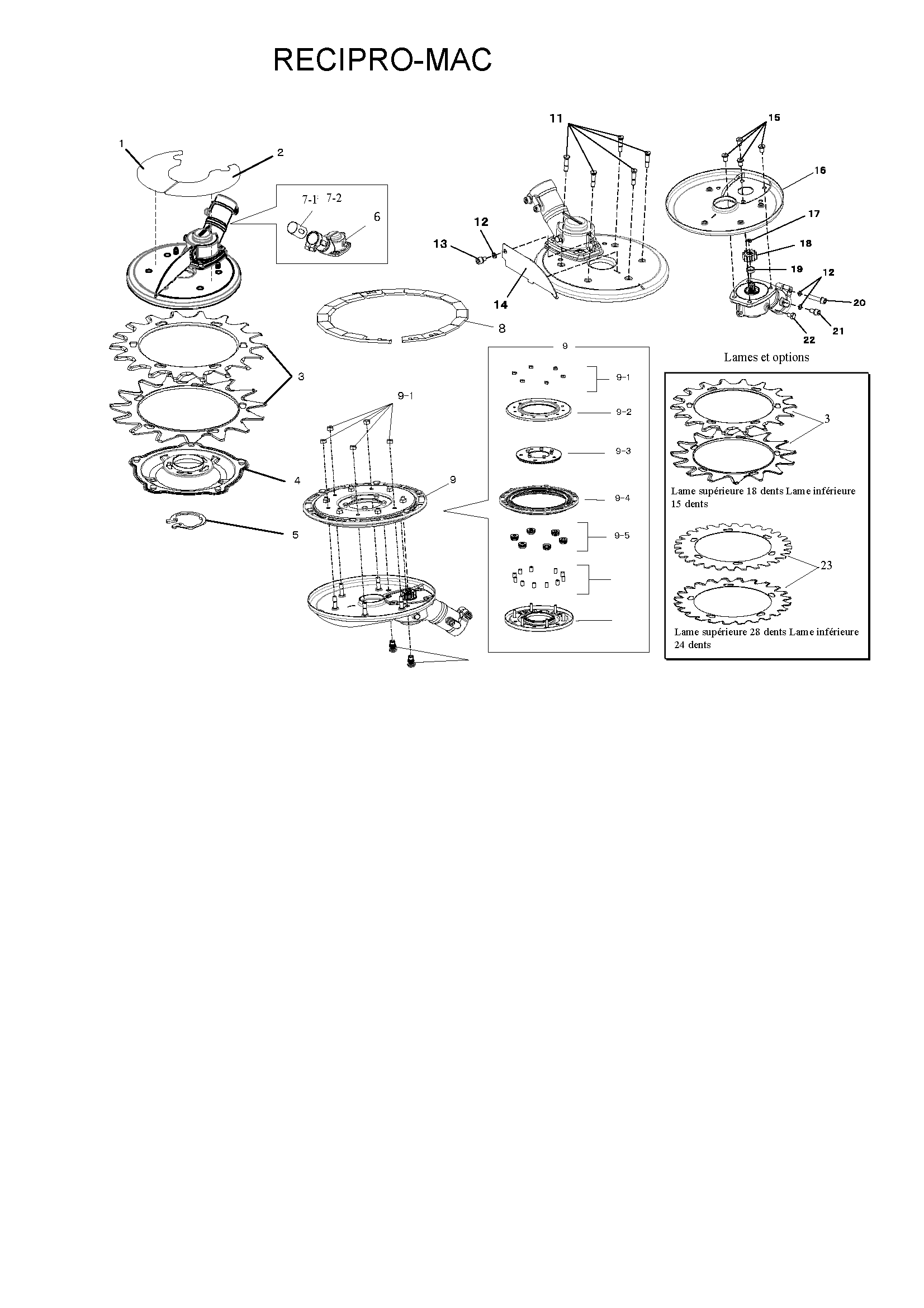

Vue Éclatée Récipromac
Retrouvez les pièces détachées, références et repères disponibles pour Récipromac.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SKVW-26 | Etiquette "modèle" | Disponible | Voir la pièce |
| 2 | SKVW-27 | Etiquette "Attention" | Disponible | Voir la pièce |
| 3 | SK-1815NW | Kit lame sup et inf 18/15 dents | Disponible | Voir la pièce |
| 3 | SK-1815NW | Kit lame sup et inf 18/15 dents | Disponible | Voir la pièce |
| 4 | SKNW-19 | Protection inférieure | Disponible | Voir la pièce |
| 5 | SKN-22 | Circlips | Disponible | Voir la pièce |
| 6 | SKR-06A | Carter | Disponible | Voir la pièce |
| 7-1 | TKS-24 | Douille diam 24 | Disponible | Voir la pièce |
| 7-2 | TKS-25 | Douille diam 26 | Disponible | Voir la pièce |
| 8 | SKAN-21 | Protection lame | Disponible | Voir la pièce |
| 9 | SKV-11 | Réducteur | Disponible | Voir la pièce |
| 9 | SKV-11 | Réducteur | Disponible | Voir la pièce |
| 9-1 | SKR-27 | Ecrou | Disponible | Voir la pièce |
| 9-1 | SKR-27 | Ecrou | Disponible | Voir la pièce |
| 9-2 | SKV-28 | Carter sup. | Disponible | Voir la pièce |
| 9-3 | SKV-31 | Engrenage | Disponible | Voir la pièce |
| 9-4 | SKRA-32 | Engrenage ext. | Disponible | Voir la pièce |
| 9-5 | SKV-33 | Rouleau | Disponible | Voir la pièce |
| 11 | SKR-36 | Vis | Disponible | Voir la pièce |
| 12 | SKAN-04 | Rondelle | Disponible | Voir la pièce |
| 12 | SKAN-04 | Rondelle | Disponible | Voir la pièce |
| 13 | SKAN-05 | Vis | Disponible | Voir la pièce |
| 14 | SKR-07 | Stabilisateur | Disponible | Voir la pièce |
| 15 | SKR-10 | Vis | Disponible | Voir la pièce |
| 16 | SKR-38 | Boitier | Disponible | Voir la pièce |
| 17 | SKR-13 | Circlips | Disponible | Voir la pièce |
| 18 | SKAN-14 | Pignon | Disponible | Voir la pièce |
| 19 | SKR-15 | Entretoise | Disponible | Voir la pièce |
| 20 | SKAN-02 | Vis | Disponible | Voir la pièce |
| 21 | SKAN-01 | Vis | Disponible | Voir la pièce |
| 22 | SKAN-03 | Vis | Disponible | Voir la pièce |
| 23 | SK-2824NW | Kit lame sup et inf 28/24 dents | Disponible | Voir la pièce |
| 23 | TK-01 | Kit complet adaptateurs | Disponible | Voir la pièce |
