Vue Éclatée MH 6 DE
Retrouvez les pièces détachées, références et repères disponibles pour MH 6 DE.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

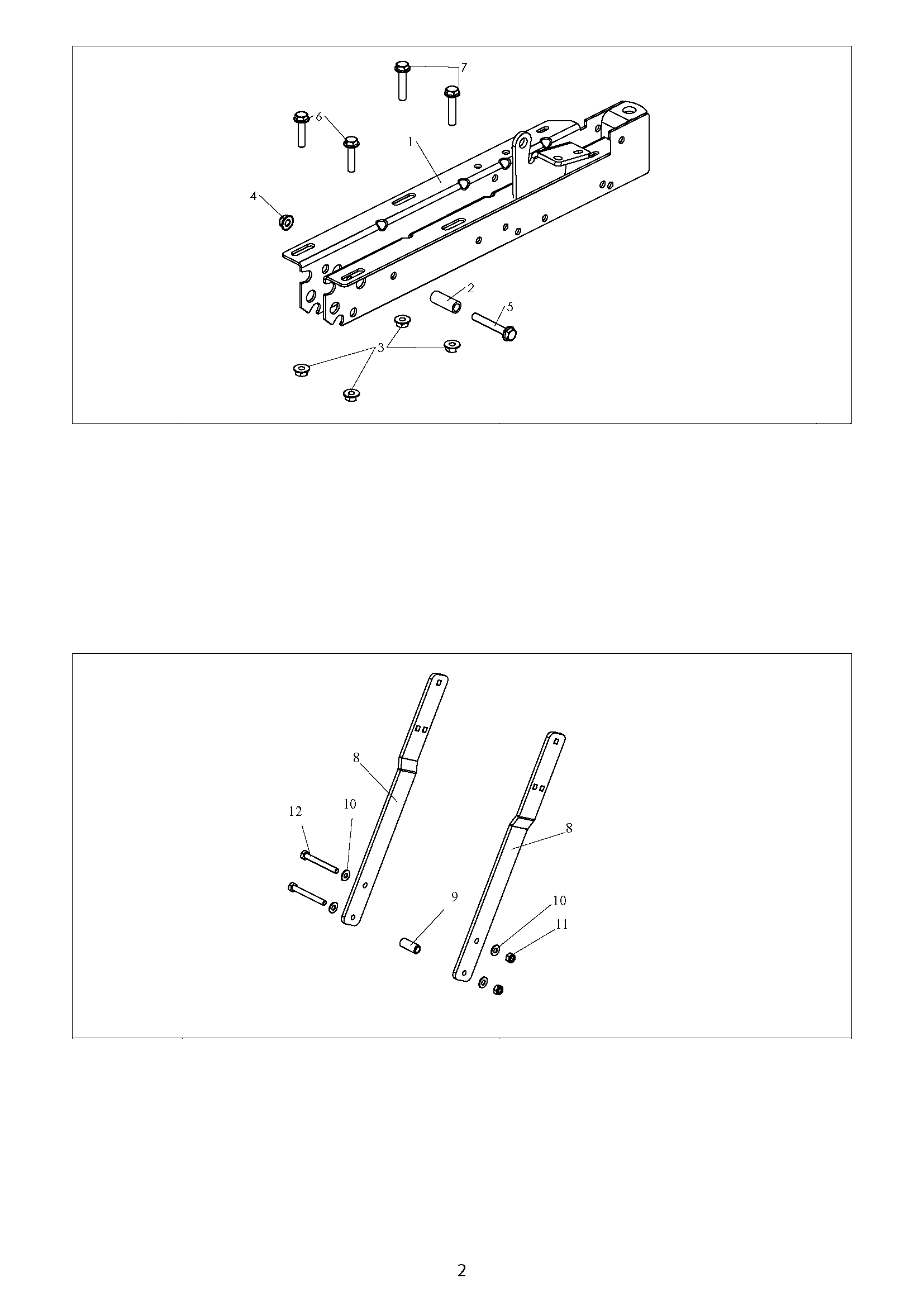

| 1 | 3002170505 | Chassis | Disponible | Voir la pièce |
| 2 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 3 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 4 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 5 | 0300010837 | VIS | Disponible | Voir la pièce |
| 6 | 0300010834 | VIS | Disponible | Voir la pièce |
| 7 | 0300010817 | VIS | Disponible | Voir la pièce |
| 8 | 3002180506 | Plat potence | Disponible | Voir la pièce |
| 8 | 3002180506 | Plat potence | Disponible | Voir la pièce |
| 9 | 0302020082 | Entretoise | Disponible | Voir la pièce |
| 10 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 10 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 11 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 12 | 0300010813 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

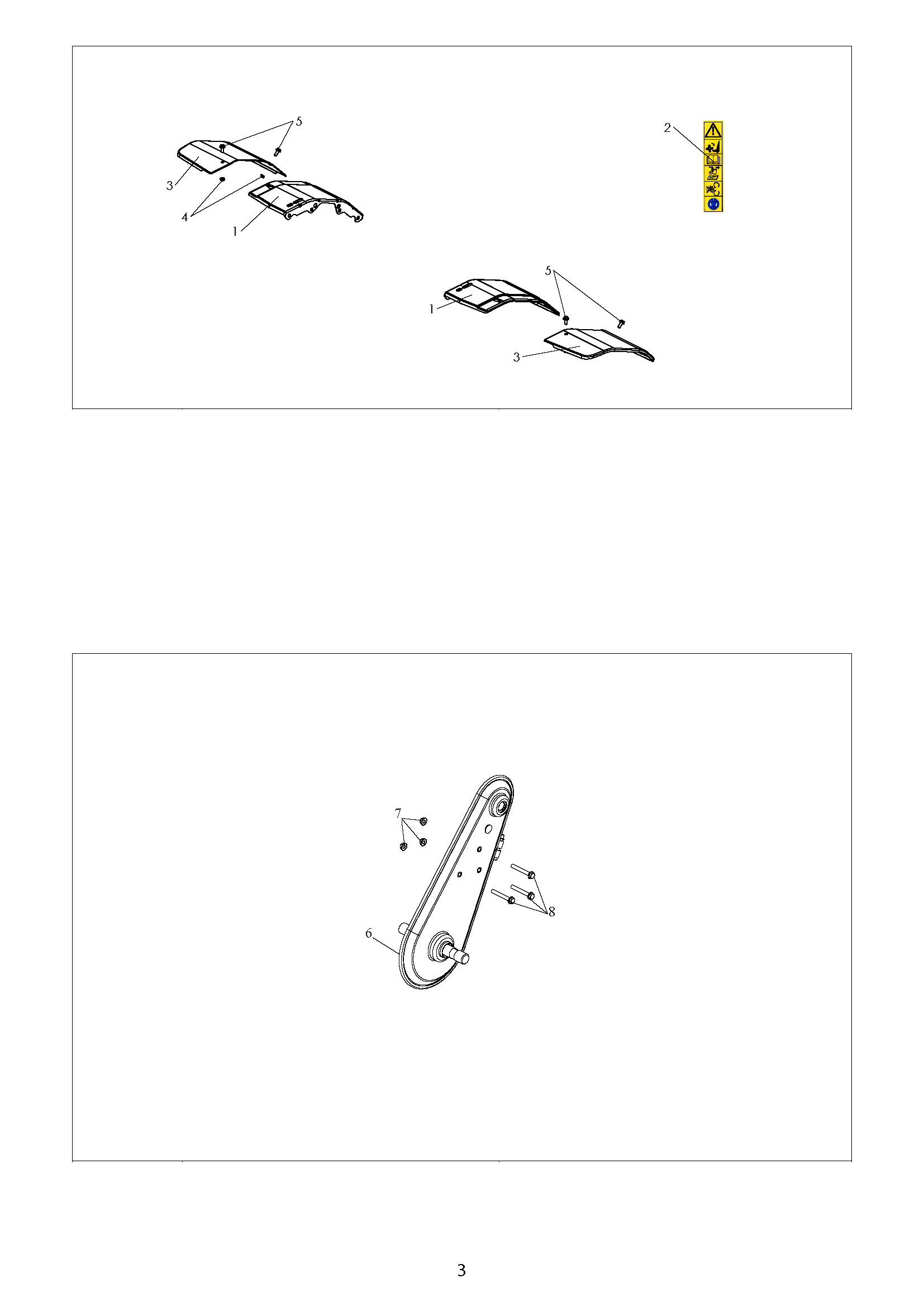

| 1 | 3002180303 | Tôle | Disponible | Voir la pièce |
| 1 | 3002180303 | Tôle | Disponible | Voir la pièce |
| 2 | 0503000094 | AUTOCOLLANT SECURITE | Disponible | Voir la pièce |
| 3 | 0340010219 | Tôle ext. | Disponible | Voir la pièce |
| 3 | 0340010219 | Tôle ext. | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU FREIN | Non reliée | |
| 5 | 0300010609 | VIS | Disponible | Voir la pièce |
| 5 | 0300010609 | VIS | Disponible | Voir la pièce |
| 6 | 3001000027 | CARTER A JONC COMPLET | Disponible | Voir la pièce |
| 7 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 8 | 0300010842 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

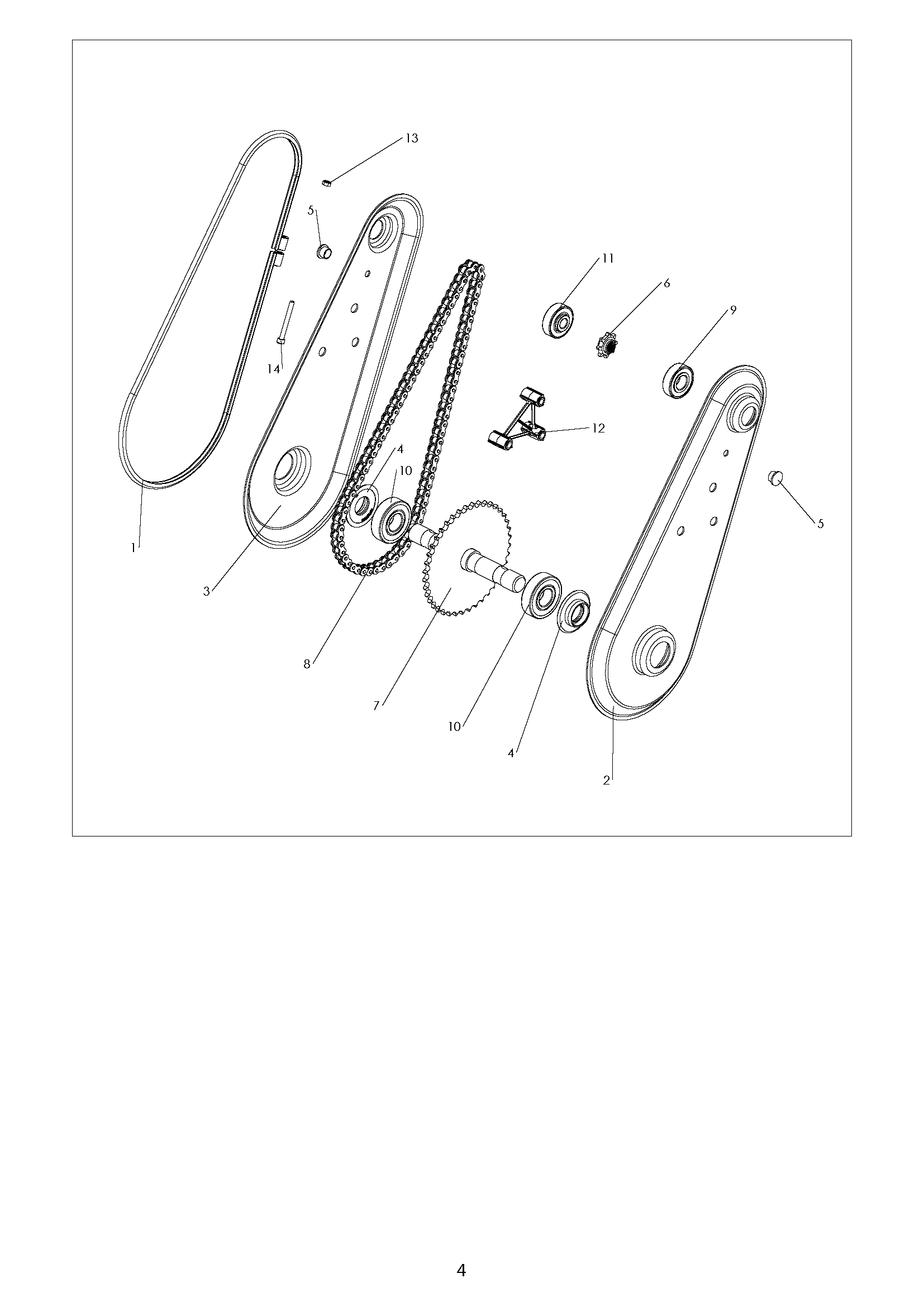

| 1 | 3002002401 | JONC ORANGE | Disponible | Voir la pièce |
| 2 | 3002000313 | DEMI CARTER | Disponible | Voir la pièce |
| 3 | 3002000312 | DEMI CARTER | Disponible | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 4 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 5 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 5 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 6 | 0306050013 | Pignon | Disponible | Voir la pièce |
| 7 | 0306050010 | ARBRE DE TRAVAIL | Disponible | Voir la pièce |
| 8 | 0306020022 | CHAINE | Disponible | Voir la pièce |
| 9 | 0306010024 | ROULEMENT | Disponible | Voir la pièce |
| 10 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 10 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 11 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 12 | 0303000028 | ENTRETOISE | Disponible | Voir la pièce |
| 13 | 0300210602 | ECROU FREIN | Non reliée | |
| 14 | 0300020607 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 2 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 3 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 5 | 0300080501 | VIS | Disponible | Voir la pièce |
| 7 | 0300010807 | VIS | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

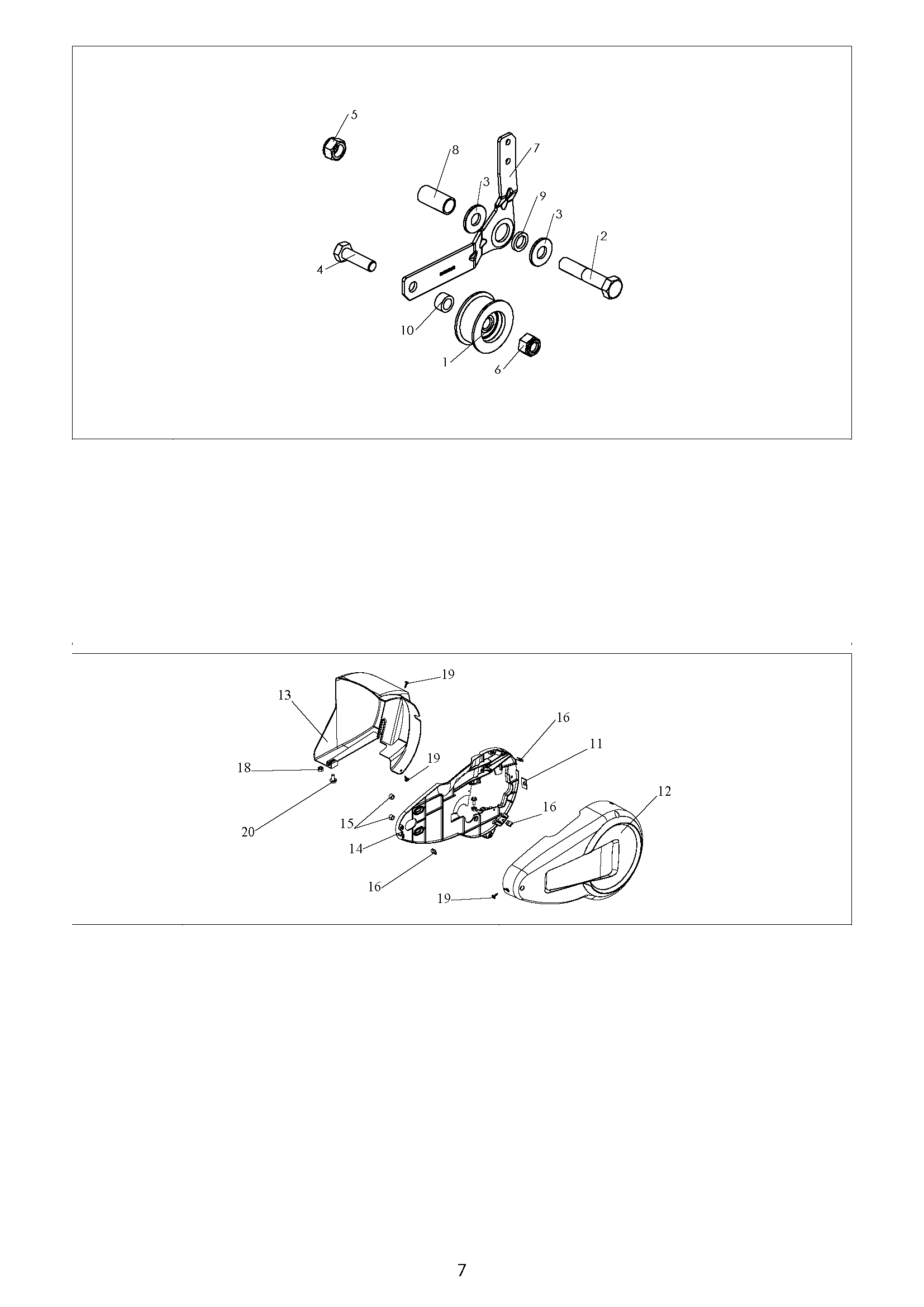

| 1 | 0341000003 | POULIE | Disponible | Voir la pièce |
| 2 | 0300011207 | VIS | Disponible | Voir la pièce |
| 3 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 3 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 4 | 0300011003 | VIS | Disponible | Voir la pièce |
| 5 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 6 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 7 | 3002000201 | SUPPORT | Disponible | Voir la pièce |
| 8 | 0302020229 | ENTRETOISE | Disponible | Voir la pièce |
| 9 | 0302020231 | RONDELLE | Disponible | Voir la pièce |
| 10 | 0302020235 | ENTRETOISE | Disponible | Voir la pièce |
| 11 | 3003210010 | Butée | Disponible | Voir la pièce |
| 12 | 0340010218 | Capot courroie | Disponible | Voir la pièce |
| 12 | 0503090030 | Autocollant | Disponible | Voir la pièce |
| 13 | 0340010220 | Capot arrière | Disponible | Voir la pièce |
| 14 | 0340010159 | Cache int. | Disponible | Voir la pièce |
| 15 | 0302020010 | Entretoise | Disponible | Voir la pièce |
| 16 | 0301050001 | Clips | Disponible | Voir la pièce |
| 16 | 0301050001 | Clips | Disponible | Voir la pièce |
| 16 | 0301050001 | Clips | Disponible | Voir la pièce |
| 18 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 19 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 20 | 0300108015 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

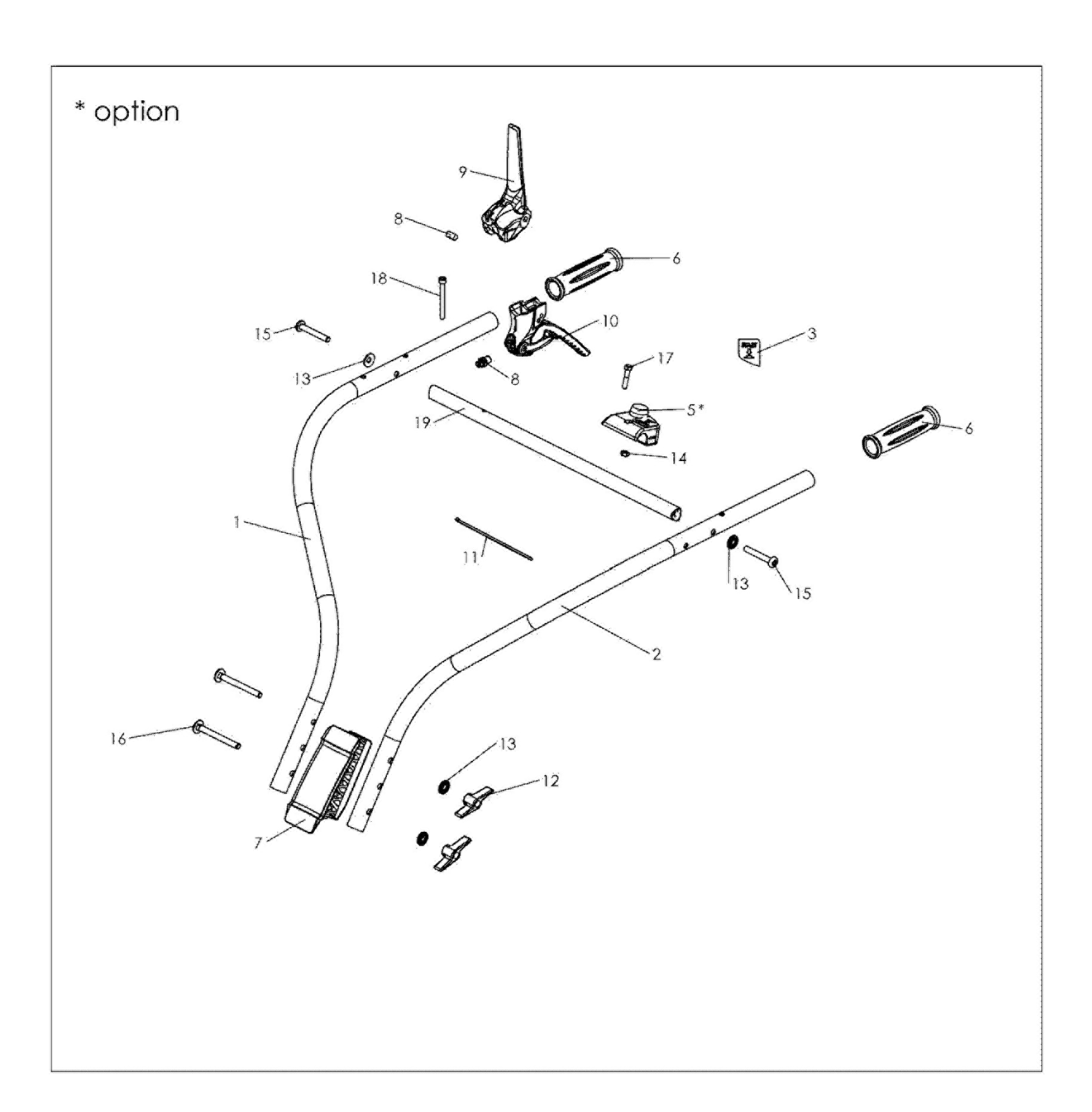

| 1 | 3002180501 | Guidon gauche | Disponible | Voir la pièce |
| 2 | 3002180502 | Guidon droit | Disponible | Voir la pièce |
| 3 | 3002180507 | Tube de liaison | Disponible | Voir la pièce |
| 5 | 0350070005 | Faisceau | Disponible | Voir la pièce |
| 6 | 0341000036 | POIGNEE | Disponible | Voir la pièce |
| 6 | 0341000036 | POIGNEE | Disponible | Voir la pièce |
| 7 | 0340010188 | Cache potence | Disponible | Voir la pièce |
| 8 | 0308020052 | Câble embr. | Disponible | Voir la pièce |
| 8 | 0308020052 | Câble embr. | Disponible | Voir la pièce |
| 9 | 0308010019 | Câble inverseur | Disponible | Voir la pièce |
| 10 | 0307010078 | MANETTE FREIN | Disponible | Voir la pièce |
| 11 | 0307010030 | LEVIER EMBRAYAGE | Disponible | Voir la pièce |
| 12 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 13 | 0300800004 | POIGNEE DE SERRAGE | Disponible | Voir la pièce |
| 13 | 0300800004 | POIGNEE DE SERRAGE | Disponible | Voir la pièce |
| 13 | 0300800004 | POIGNEE DE SERRAGE | Disponible | Voir la pièce |
| 14 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 15 | 0300210602 | ECROU FREIN | Non reliée | |
| 15 | 0300210602 | ECROU FREIN | Non reliée | |
| 16 | 0300080802 | Vis | Disponible | Voir la pièce |
| 17 | 0300080802 | Vis | Disponible | Voir la pièce |
| 18 | 0300020609 | Vis | Disponible | Voir la pièce |
| 19 | 0300010603 | Vis | Disponible | Voir la pièce |

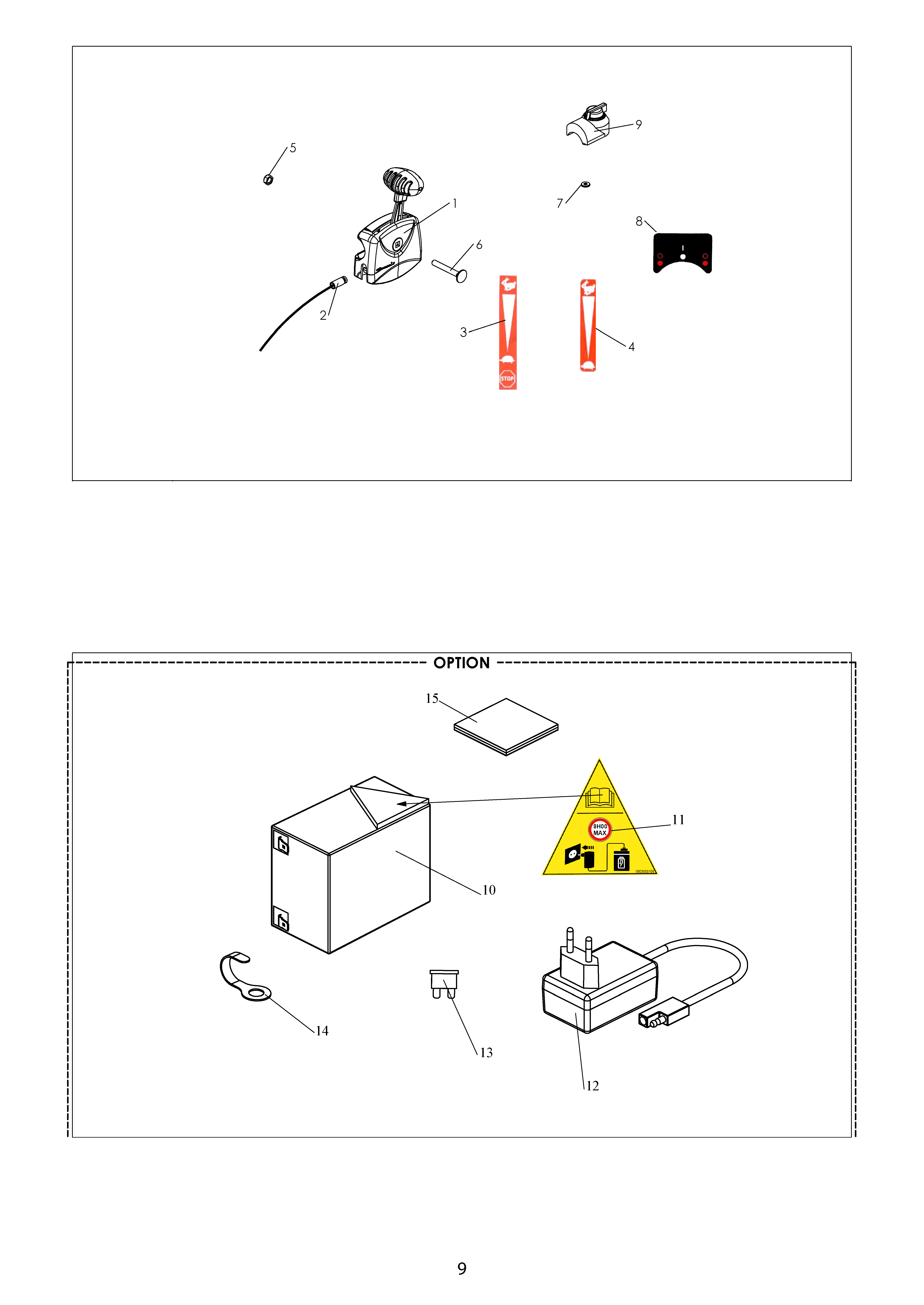

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Disponible | Voir la pièce |
| 2 | 0308040050 | CABLE DE GAZ | Disponible | Voir la pièce |
| 3 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 4 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 5 | 0300210602 | ECROU FREIN | Non reliée | |
| 6 | 0300080610 | VIS | Disponible | Voir la pièce |
| 7 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 8 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 9 | 0330062001 | INTERUPTEUR | Disponible | Voir la pièce |
| 10 | 8300000001 | Kit batterie | Disponible | Voir la pièce |
| 11 | 0503000105 | Etiquette (charge bat.) | Disponible | Voir la pièce |
| 12 | 0350060004 | CHARGEUR | Disponible | Voir la pièce |
| 13 | 0350020003 | FUSIBLE | Disponible | Voir la pièce |
| 14 | 0304000208 | Attache | Disponible | Voir la pièce |
| 15 | 0301060014 | Ruban velcro | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

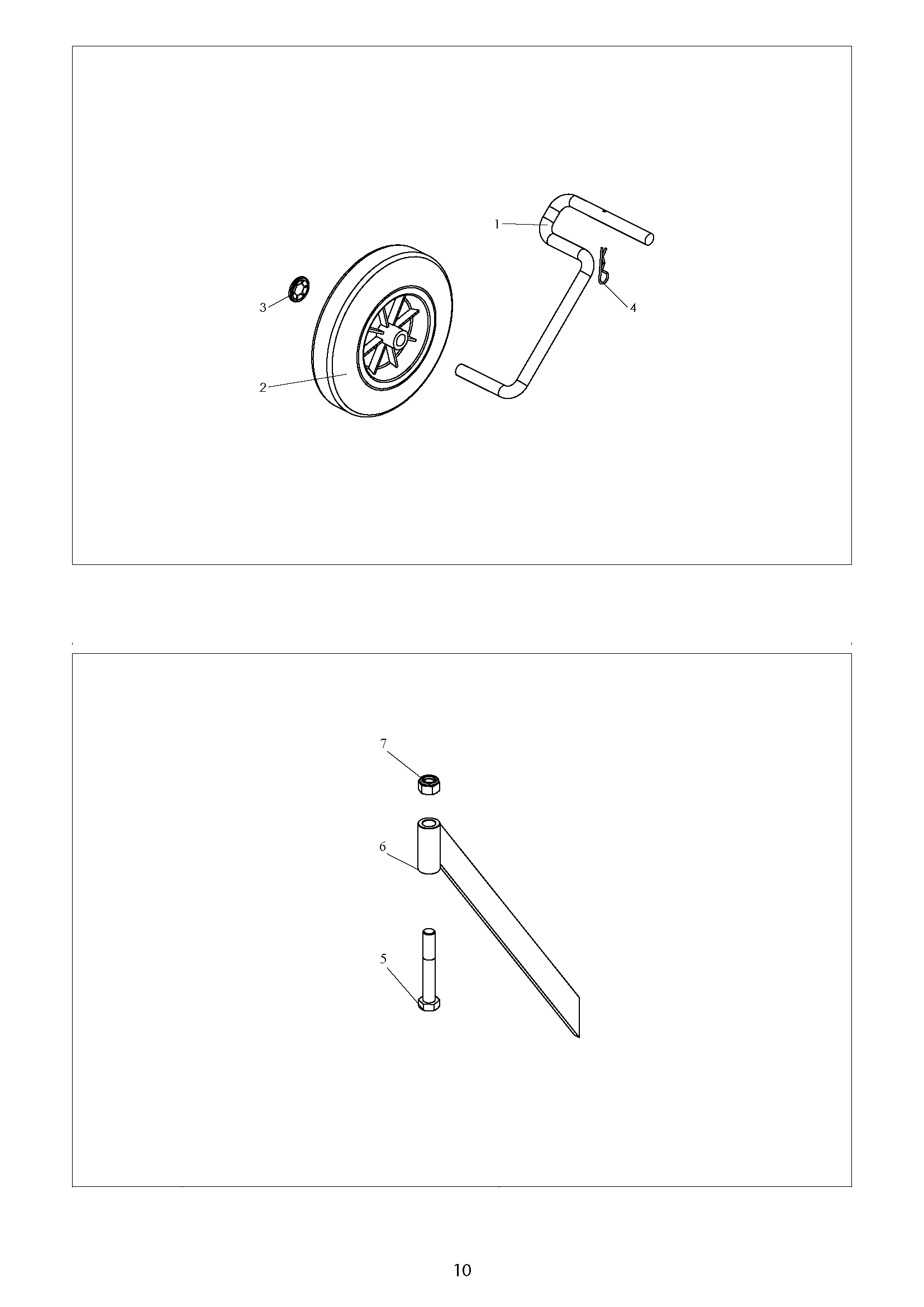

| 1 | 3002000107 | Support | Disponible | Voir la pièce |
| 2 | 0309000030 | Roue | Disponible | Voir la pièce |
| 3 | 0300461401 | Rondelle | Disponible | Voir la pièce |
| 4 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 5 | 0300011401 | VIS | Disponible | Voir la pièce |
| 6 | 3002000302 | EPERON | Disponible | Voir la pièce |
| 7 | 0300211402 | ECROU | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

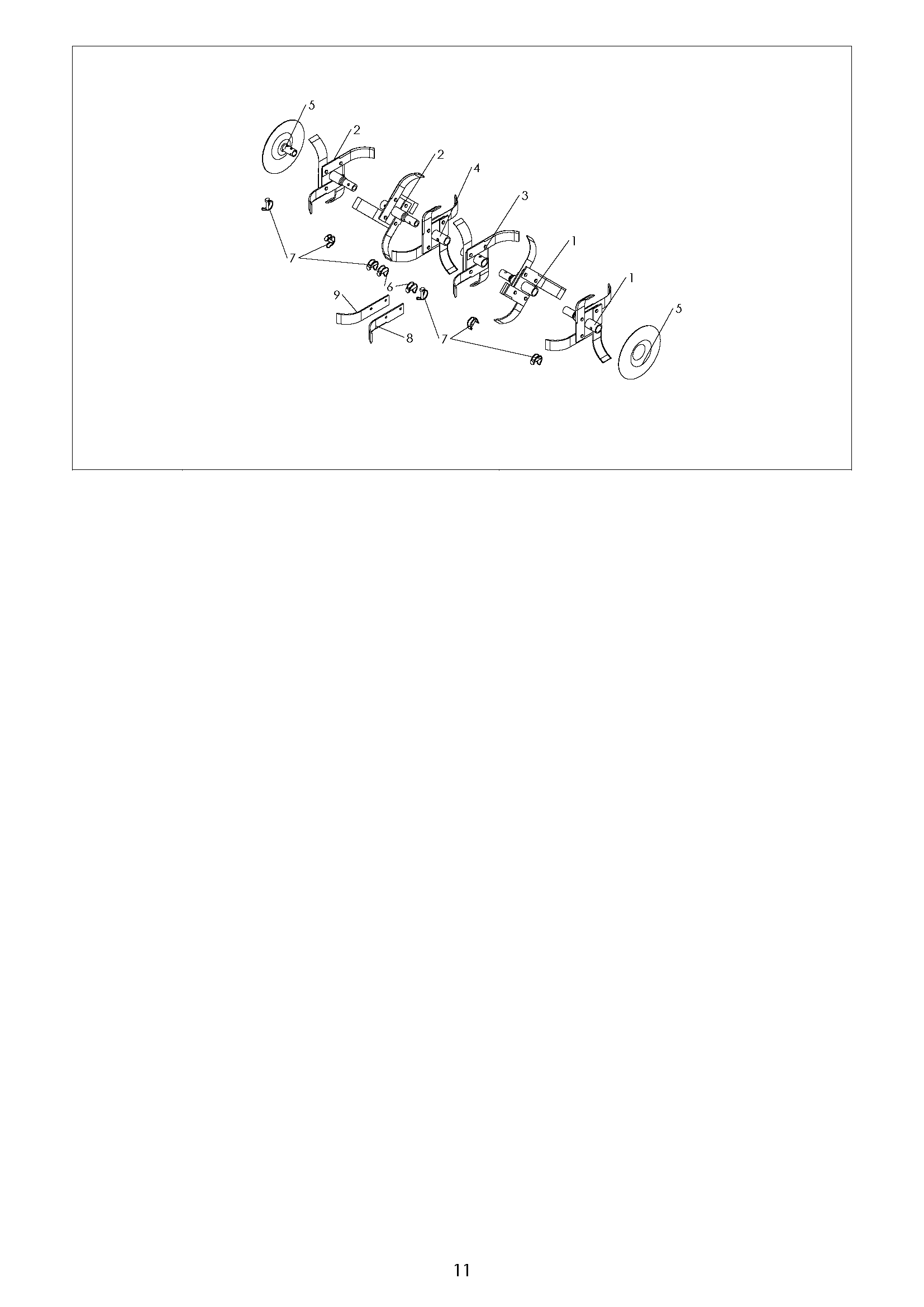

| 1 | 0320010016 | FRAISE ADD G | Disponible | Voir la pièce |
| 1 | 0320010016 | FRAISE ADD G | Disponible | Voir la pièce |
| 2 | 0320010015 | FRAISE ADD DTE | Disponible | Voir la pièce |
| 2 | 0320010015 | FRAISE ADD DTE | Disponible | Voir la pièce |
| 3 | 0320010014 | FRAISE DEPART SIMPLE G | Disponible | Voir la pièce |
| 4 | 0320010013 | FRAISE DEPART SIMPLE DTE | Disponible | Voir la pièce |
| 5 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 5 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 6 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 7 | 0301010013 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 7 | 0301010013 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 8 | 0001000021 | COUTEAU GAUCHE | Disponible | Voir la pièce |
| 9 | 0001000020 | COUTEAU DROIT | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

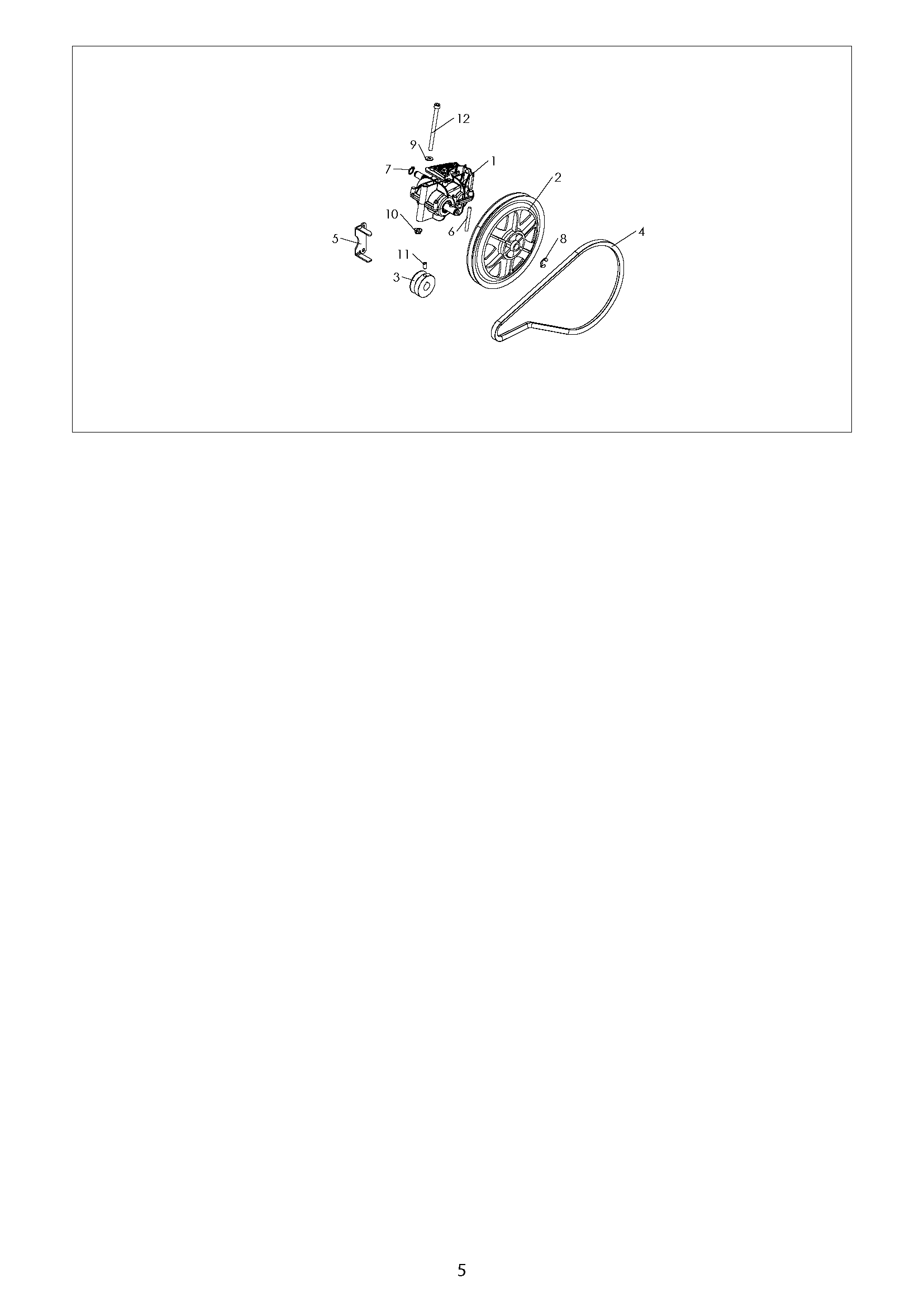

| 1 | 8300000102 | INVERSEUR | Disponible | Voir la pièce |
| 2 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 3 | 0306060005 | POULIE MOTEUR | Disponible | Voir la pièce |
| 4 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 5 | 0304000035 | GUIDE COURROIE | Disponible | Voir la pièce |
| 6 | 0302010021 | AXE DE FIXATION POULIE | Disponible | Voir la pièce |
| 7 | 0301070027 | CIRCLIPS | Disponible | Voir la pièce |
| 8 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 9 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 10 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 11 | 0300040801 | VIS | Disponible | Voir la pièce |
| 12 | 0300020806 | VIS | Disponible | Voir la pièce |
