Vue Éclatée GSH 560 (Euro 2 - Euro 5)
Retrouvez les pièces détachées, références et repères disponibles pour GSH 560 (Euro 2 - Euro 5).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50312001R | Carter moteur complet | Disponible | Voir la pièce |
| 2 | 3034035R | Roulement | Disponible | Voir la pièce |
| 2 | 3034035R | Roulement | Disponible | Voir la pièce |
| 3 | 50310109R | Joint | Disponible | Voir la pièce |
| 4 | 50310084R | Amortisseur | Disponible | Voir la pièce |
| 4 | 50310084R | Amortisseur | Disponible | Voir la pièce |
| 4 | 50310084R | Amortisseur | Disponible | Voir la pièce |
| 5 | 50310372AR | Tuyau flexible | Disponible | Voir la pièce |
| 6 | 50310079R | Filtre huile | Disponible | Voir la pièce |
| 7 | 50310101R | Raccord | Disponible | Voir la pièce |
| 8 | 50310321R | Joint | Disponible | Voir la pièce |
| 9 | 50310104R | Amortisseur | Disponible | Voir la pièce |
| 10 | 50310103R | Amortisseur | Disponible | Voir la pièce |
| 11 | 50312002R | Pompe huile | Disponible | Voir la pièce |
| 12 | 50310080R | Eponge | Disponible | Voir la pièce |
| 13 | 50310077R | Tuyau | Disponible | Voir la pièce |
| 14 | 50310071R | Couvercle pompe à huile | Disponible | Voir la pièce |
| 15 | 50310072R | Vis sans fin | Disponible | Voir la pièce |
| 16 | 50310164R | Protection | Disponible | Voir la pièce |
| 17 | 50310112R | Goujon | Disponible | Voir la pièce |
| 18 | 50310074R | Bride | Disponible | Voir la pièce |
| 19 | 50310085R | Ressort | Disponible | Voir la pièce |
| 20 | 50310075R | Protection | Disponible | Voir la pièce |
| 21 | 50310142R | Griffe | Disponible | Voir la pièce |
| 22 | 50310166AR | Bouchon huile | Disponible | Voir la pièce |
| 23 | 50092020R | Guide 18 | Disponible | Voir la pièce |
| 23 | 50310177R | Guide 20 - cm 51 | Disponible | Voir la pièce |
| 23 | 50310206R | Guide 18 - cm 46 | Non reliée | |
| 23 | 50310207R | Guide 20 - cm 51 | Non reliée | |
| 24 | 30629001C | Chaine .3/8 | Disponible | Voir la pièce |
| 24 | 30629002C | Chaine .3/8 | Disponible | Voir la pièce |
| 24 | 30629008C | Chaine .325 | Disponible | Voir la pièce |
| 24 | 30629027C | Chaine .325 | Disponible | Voir la pièce |
| 25 | 50310169R | Rondelle | Disponible | Voir la pièce |
| 26 | 3050053R | Bague | Disponible | Voir la pièce |
| 27 | 3050054R | Bague | Disponible | Voir la pièce |
| 28 | 50310375 | Kit soupape | Disponible | Voir la pièce |
| 29 | 50310321R | Joint | Disponible | Voir la pièce |
| 30 | 3891036R | Vis | Disponible | Voir la pièce |
| 31 | 50310083R | Bouchon | Disponible | Voir la pièce |
| 32 | 50310108R | Entretoise | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310017AR | Protection | Disponible | Voir la pièce |
| 2 | 50310027R | Bande de frein | Disponible | Voir la pièce |
| 3 | 50310263 | Kit vis tension | Non reliée | |
| 4 | 50310011AR | Bride | Disponible | Voir la pièce |
| 5 | 50312003R | Carter chaine complet | Disponible | Voir la pièce |
| 6 | 50310004R | Embrayage | Disponible | Voir la pièce |
| 7 | 50310073R | Rondelle | Disponible | Voir la pièce |
| 8 | 50310005R | Kit cloche embr. | Disponible | Voir la pièce |
| 8 | 50310193R | Kit cloche embr. | Disponible | Voir la pièce |
| 9 | 3037041R | Cage a aguilles | Disponible | Voir la pièce |
| 10 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 11 | 50310388 | Kit etiquettes | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310176AR | Joint | Disponible | Voir la pièce |
| 1 | 50310176AR | Joint | Disponible | Voir la pièce |
| 2 | 50310060R | Vis | Disponible | Voir la pièce |
| 2 | 50310060R | Vis | Disponible | Voir la pièce |
| 3 | 50312059AR | Kit échappement | Non reliée | |
| 4 | 3801051R | Vis | Disponible | Voir la pièce |
| 5 | 3055104R | Bougie | Disponible | Voir la pièce |
| 6 | 50310076AR | Joint | Non reliée | |
| 7 | 50310113R | Segment Ø45 | Disponible | Voir la pièce |
| 8 | 50310115R | Bague | Disponible | Voir la pièce |
| 9 | 50312016R | Piston complet | Disponible | Voir la pièce |
| 10 | 50310257 | Cylindre complet | Disponible | Voir la pièce |
| 11 | 50310259 | Jeu cage a rouleaux et butee | Disponible | Voir la pièce |
| 12 | 50310118R | Clavette | Disponible | Voir la pièce |
| 13 | 50310152AR | Vilebrequin | Disponible | Voir la pièce |
| 14 | 50312059AR | Kit échappement | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310260 | Kit ressor | Disponible | Voir la pièce |
| 1 | 50310260 | Kit ressor | Disponible | Voir la pièce |
| 1 | 50310260 | Kit ressor | Disponible | Voir la pièce |
| 2 | 3960162R | Vis | Disponible | Voir la pièce |
| 3 | 50310033R | Rondelle | Disponible | Voir la pièce |
| 4 | 50310030AR | Poulie de démarrage | Disponible | Voir la pièce |
| 5 | 50312004AR | Demarrage complet | Non reliée | |
| 6 | 2501011AR | Bobine | Non reliée | |
| 7 | 3801086R | Vis | Disponible | Voir la pièce |
| 8 | 50310063R | Câble | Disponible | Voir la pièce |
| 9 | 50310009R | Volant | Disponible | Voir la pièce |
| 10 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 11 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 12 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 13 | 50310302AR | Poulie | Disponible | Voir la pièce |
| 14 | 50270231R | Ressort | Disponible | Voir la pièce |
| 15 | 50310301R | Couronne | Disponible | Voir la pièce |
| 16 | 094600054R | Rondelle | Non reliée | |
| 16 | 094600054R | Rondelle | Non reliée | |
| 17 | 3960164R | Vis | Disponible | Voir la pièce |
| 17 | 3960164R | Vis | Disponible | Voir la pièce |
| 18 | 50310303R | Demarrage complet | Disponible | Voir la pièce |
| 19 | 50310408R | Poulie | Disponible | Voir la pièce |
| 20 | 61450496R | Ressort | Disponible | Voir la pièce |
| 21 | 50310369AR | Couronne | Disponible | Voir la pièce |
| 22 | 50312082R | Demarrage complet | Disponible | Voir la pièce |
| 23 | 50312092R | Poignee | Disponible | Voir la pièce |
| 24 | 3960165R | Vis | Disponible | Voir la pièce |
| 25 | 3960164R | Vis | Disponible | Voir la pièce |
| 26 | 50312092R | Poignee | Disponible | Voir la pièce |
| 27 | 3960165R | Vis | Disponible | Voir la pièce |
| 28 | 3960164R | Vis | Disponible | Voir la pièce |

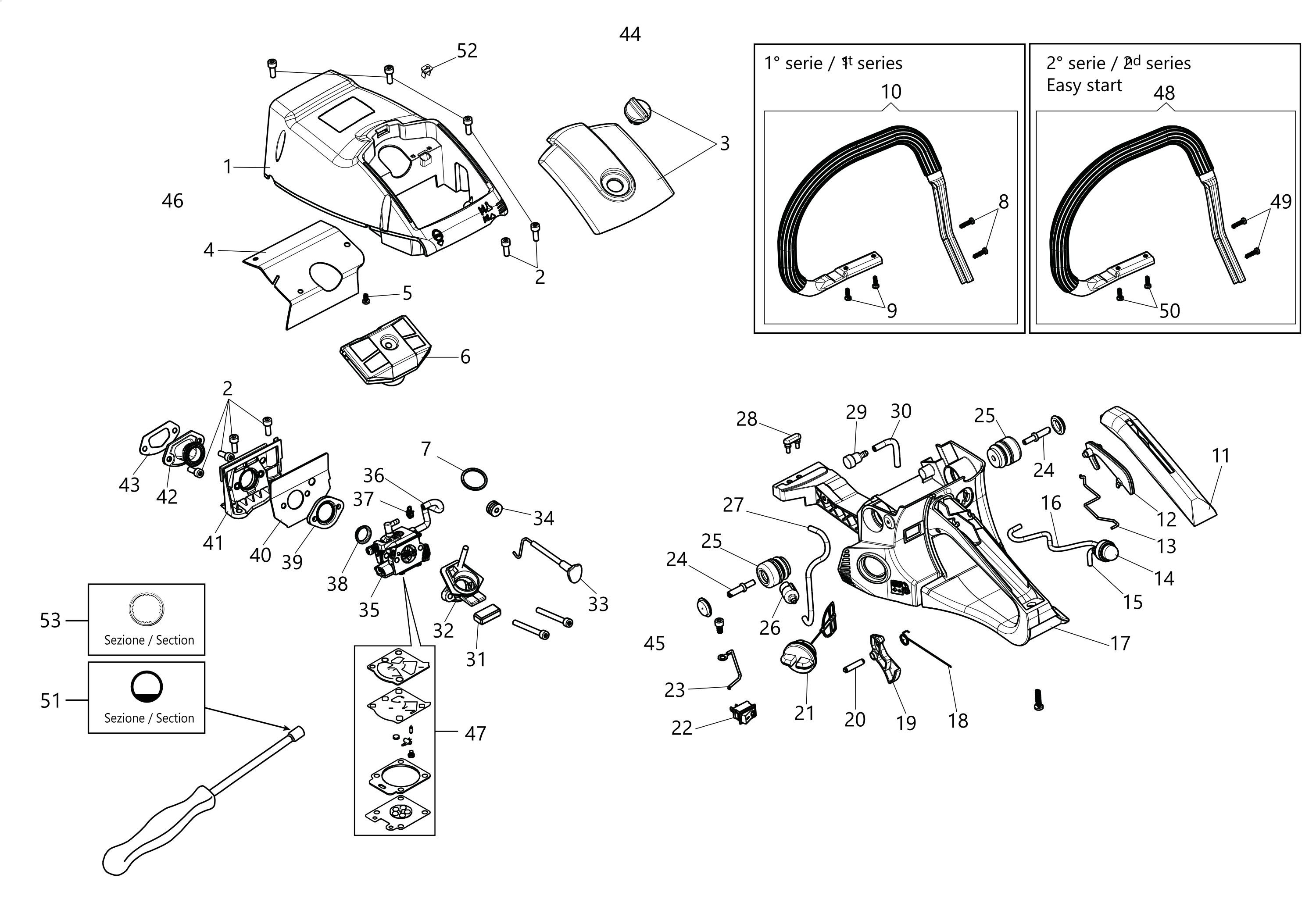

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50310041CR | Couvercle | Non reliée | |
| 2 | 3801083R | Vis | Disponible | Voir la pièce |
| 2 | 3801083R | Vis | Disponible | Voir la pièce |
| 3 | 50310261 | Couvercle filtre aire | Disponible | Voir la pièce |
| 4 | 50310170R | Deflecteur | Disponible | Voir la pièce |
| 5 | 3960167R | Vis | Disponible | Voir la pièce |
| 6 | 50310272AR | Filtre aire | Non reliée | |
| 7 | 50310155R | Joint | Disponible | Voir la pièce |
| 8 | 3960164R | Vis | Disponible | Voir la pièce |
| 9 | 3960165R | Vis | Disponible | Voir la pièce |
| 10 | 50312092R | Poignee | Disponible | Voir la pièce |
| 11 | 50310089AR | Couvercle | Disponible | Voir la pièce |
| 12 | 50310090CR | Levier | Non reliée | |
| 13 | 50310088R | Levier accelerateur | Disponible | Voir la pièce |
| 14 | 2318817R | Air purge | Non reliée | |
| 15 | 50310203R | Tuyau | Disponible | Voir la pièce |
| 16 | 50310202R | Tuyau | Disponible | Voir la pièce |
| 17 | 50310390AR | Groupe réservoir | Non reliée | |
| 18 | 50310091R | Ressort | Disponible | Voir la pièce |
| 19 | 50310092AR | Levier accelerateur | Disponible | Voir la pièce |
| 20 | 3022039R | Goupille élastique | Disponible | Voir la pièce |
| 21 | 50310165AR | Bouchon | Disponible | Voir la pièce |
| 22 | 50310143AR | Interrupteur | Disponible | Voir la pièce |
| 23 | 50310144R | Cable | Disponible | Voir la pièce |
| 24 | 50310087R | Vis | Disponible | Voir la pièce |
| 24 | 50310087R | Vis | Disponible | Voir la pièce |
| 25 | 50310139R | Amortisseur | Disponible | Voir la pièce |
| 25 | 50310139R | Amortisseur | Disponible | Voir la pièce |
| 26 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 27 | 50310337 | Tuyau essence | Non reliée | |
| 28 | 50310140R | Amortisseur | Disponible | Voir la pièce |
| 29 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 30 | 61370552R | Tuyau | Disponible | Voir la pièce |
| 31 | 50310047R | Support filtre | Disponible | Voir la pièce |
| 32 | 50310319R | Support filtre à air | Disponible | Voir la pièce |
| 33 | 50310042AR | Levier | Disponible | Voir la pièce |
| 34 | 50310043R | Anneau ressort | Disponible | Voir la pièce |
| 35 | 2318648AR | Carburateur WT-1213 | Disponible | Voir la pièce |
| 36 | 50310096R | Tuyau flexible | Disponible | Voir la pièce |
| 37 | 4098377R | Bande | Disponible | Voir la pièce |
| 38 | 50310050R | Bague | Disponible | Voir la pièce |
| 39 | 50310051R | Flasque | Disponible | Voir la pièce |
| 40 | 50310052R | Joint | Disponible | Voir la pièce |
| 41 | 50310053R | Support | Disponible | Voir la pièce |
| 42 | 50310008R | Collecteur | Disponible | Voir la pièce |
| 43 | 50310145R | Joint | Disponible | Voir la pièce |
| 44 | 50310037AR | Pommeau | Disponible | Voir la pièce |
| 45 | 3801084R | Vis | Disponible | Voir la pièce |
| 46 | 50310228R | Protection | Disponible | Voir la pièce |
| 47 | 2318671 | Kit réparation | Non reliée | |
| 48 | 50312092R | Poignee | Disponible | Voir la pièce |
| 49 | 3960164R | Vis | Disponible | Voir la pièce |
| 50 | 3960165R | Vis | Disponible | Voir la pièce |
| 51 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 52 | 50170032R | Deflecteur (été/hiver) | Disponible | Voir la pièce |
| 53 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
