Vue Éclatée BC 530 S
Retrouvez les pièces détachées, références et repères disponibles pour BC 530 S.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

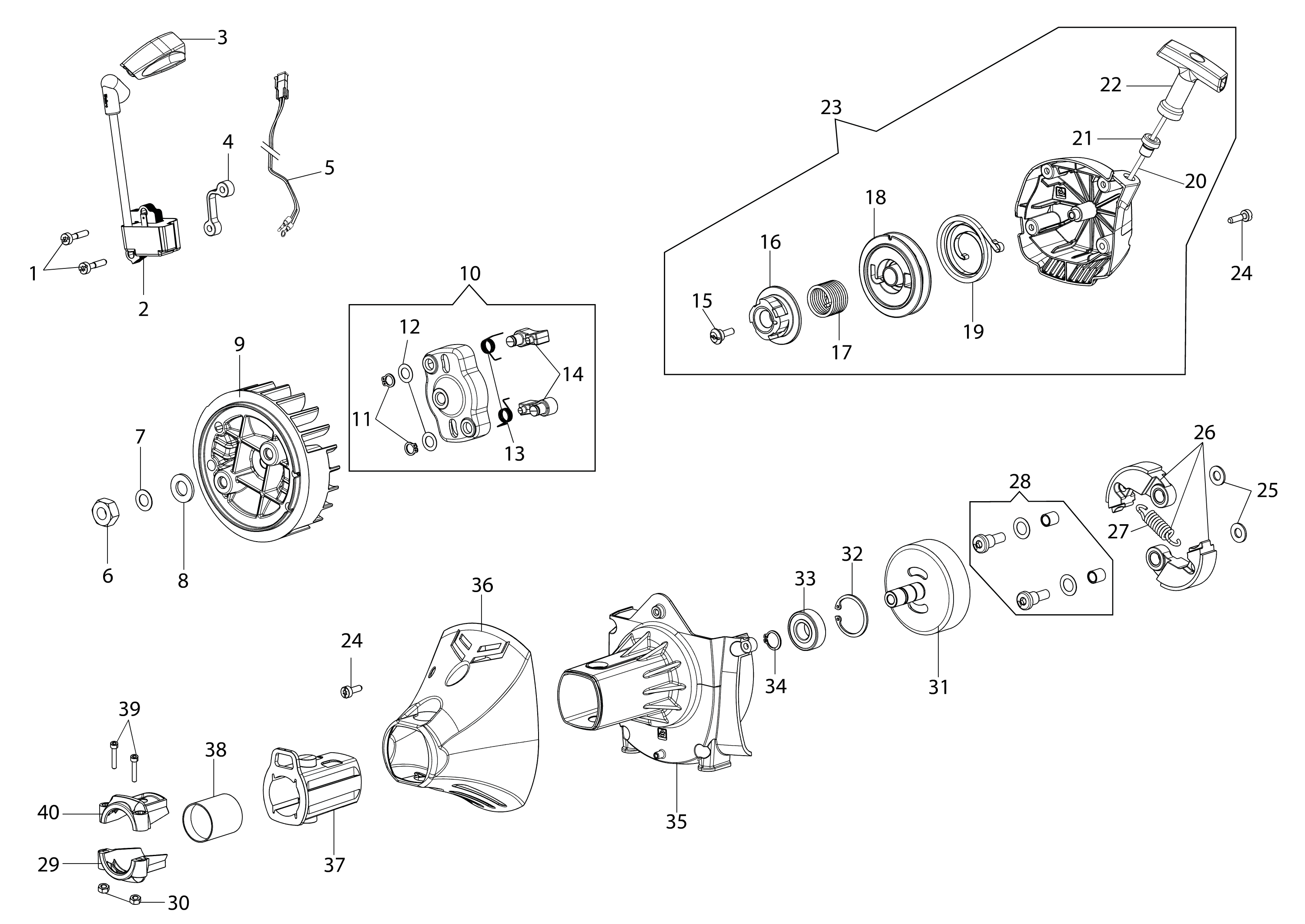

| 1 | 3891053R | Vis | Disponible | Voir la pièce |
| 2 | 2501007AR | Bobine | Non reliée | |
| 3 | 61400070R | Capot de bougie | Disponible | Voir la pièce |
| 4 | 61400040AR | Entretoise | Disponible | Voir la pièce |
| 5 | 61250282BR | Cable | Non reliée | |
| 6 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 7 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 61530147R | Volant | Non reliée | |
| 10 | 61402007R | Entraineur | Disponible | Voir la pièce |
| 11 | 3024007R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3064010R | Bague | Disponible | Voir la pièce |
| 13 | 61400024R | Ressort | Disponible | Voir la pièce |
| 14 | 61400023R | Cliquet | Disponible | Voir la pièce |
| 15 | 3893063R | Vis | Disponible | Voir la pièce |
| 15 | 61350342R | Vis | Disponible | Voir la pièce |
| 16 | 61400212R | Couronne | Disponible | Voir la pièce |
| 17 | 61400021R | Ressort | Disponible | Voir la pièce |
| 18 | 61400020R | Poulie de démarrage | Disponible | Voir la pièce |
| 19 | 004000132R | Ressort | Non reliée | |
| 20 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 21 | 072700089R | Bague | Disponible | Voir la pièce |
| 22 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 23 | 61402091R | Demarrage complet | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 24 | 3891048R | Vis | Disponible | Voir la pièce |
| 25 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 4191028R | Ressort | Disponible | Voir la pièce |
| 28 | 61420020 | Système de fixation | Disponible | Voir la pièce |
| 29 | 61040060R | Entretoise | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 32 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 33 | 3035042R | Roulement | Disponible | Voir la pièce |
| 34 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 35 | 61400055BR | Carter | Disponible | Voir la pièce |
| 36 | 61400057AR | Protection | Disponible | Voir la pièce |
| 37 | 61040010R | Manchon | Disponible | Voir la pièce |
| 38 | 61040011R | Bague | Disponible | Voir la pièce |
| 39 | 3801016R | Vis | Disponible | Voir la pièce |
| 40 | 61040013R | Entretoise | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

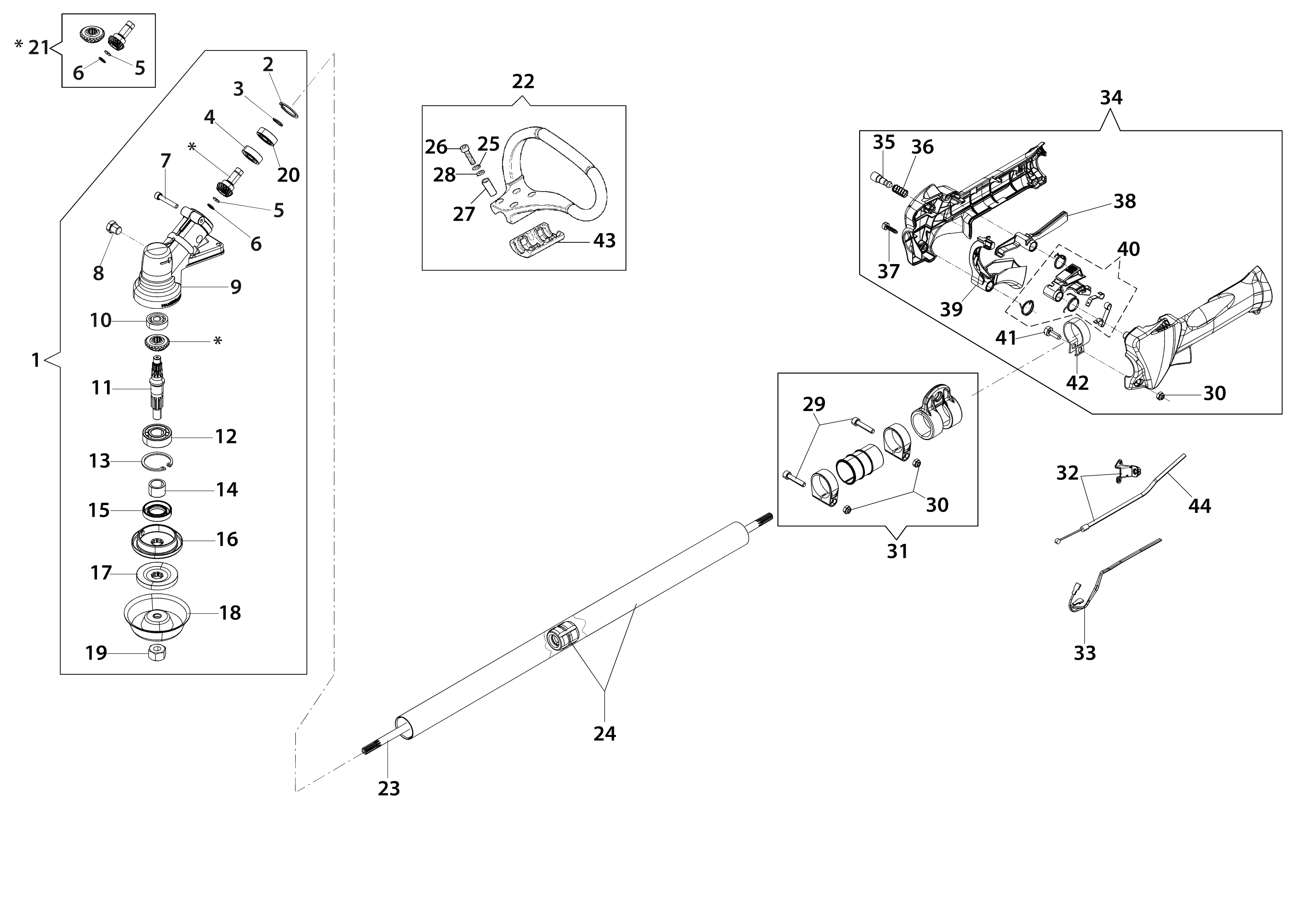

| 1 | 61250287A | Couple conique Ø28 | Disponible | Voir la pièce |
| 2 | 3025019R | Bague | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 3035023R | Roulement | Non reliée | |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 5 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 6 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 7 | 3901016 | Vis | Disponible | Voir la pièce |
| 8 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 9 | 61040144R | Boite engrenage | Disponible | Voir la pièce |
| 10 | 3034218R | Roulement | Disponible | Voir la pièce |
| 11 | 61250054R | Pivot | Disponible | Voir la pièce |
| 12 | 3034012R | Roulement | Non reliée | |
| 13 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 14 | 61040066R | Entretoise | Non reliée | |
| 15 | 3050018R | Bague | Disponible | Voir la pièce |
| 16 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 17 | 4179089R | Flasque | Disponible | Voir la pièce |
| 18 | 61110074AR | Protection | Non reliée | |
| 19 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | 3035023R | Roulement | Non reliée | |
| 21 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 21 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 21 | 61040133A | Kit engranages | Disponible | Voir la pièce |
| 22 | 61250081AR | Poignee | Non reliée | |
| 23 | 61202109R | Arbre | Disponible | Voir la pièce |
| 24 | 61252049R | Tuyau Ø28 | Disponible | Voir la pièce |
| 25 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 26 | 3801017R | Vis | Disponible | Voir la pièce |
| 27 | 61170133 | Insert | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 3801015R | Vis | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 4179195AR | Bande | Non reliée | |
| 32 | 61400311 | Kit accelerateur | Non reliée | |
| 33 | 61400099R | Cable | Disponible | Voir la pièce |
| 34 | 61400186 | Kit poignée | Disponible | Voir la pièce |
| 35 | 56550185R | Interrupteur | Disponible | Voir la pièce |
| 36 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 37 | 3893016AR | Vis | Disponible | Voir la pièce |
| 38 | 61380055AR | Levier | Disponible | Voir la pièce |
| 39 | 61380056R | Levier accelerateur | Disponible | Voir la pièce |
| 40 | 61380096 | Kit de boutons | Disponible | Voir la pièce |
| 41 | 3891035R | Vis | Disponible | Voir la pièce |
| 42 | 61040055 | Bande | Disponible | Voir la pièce |
| 43 | 61170118R | Collier | Disponible | Voir la pièce |
| 44 | 61400303R | Cable accellerateur | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

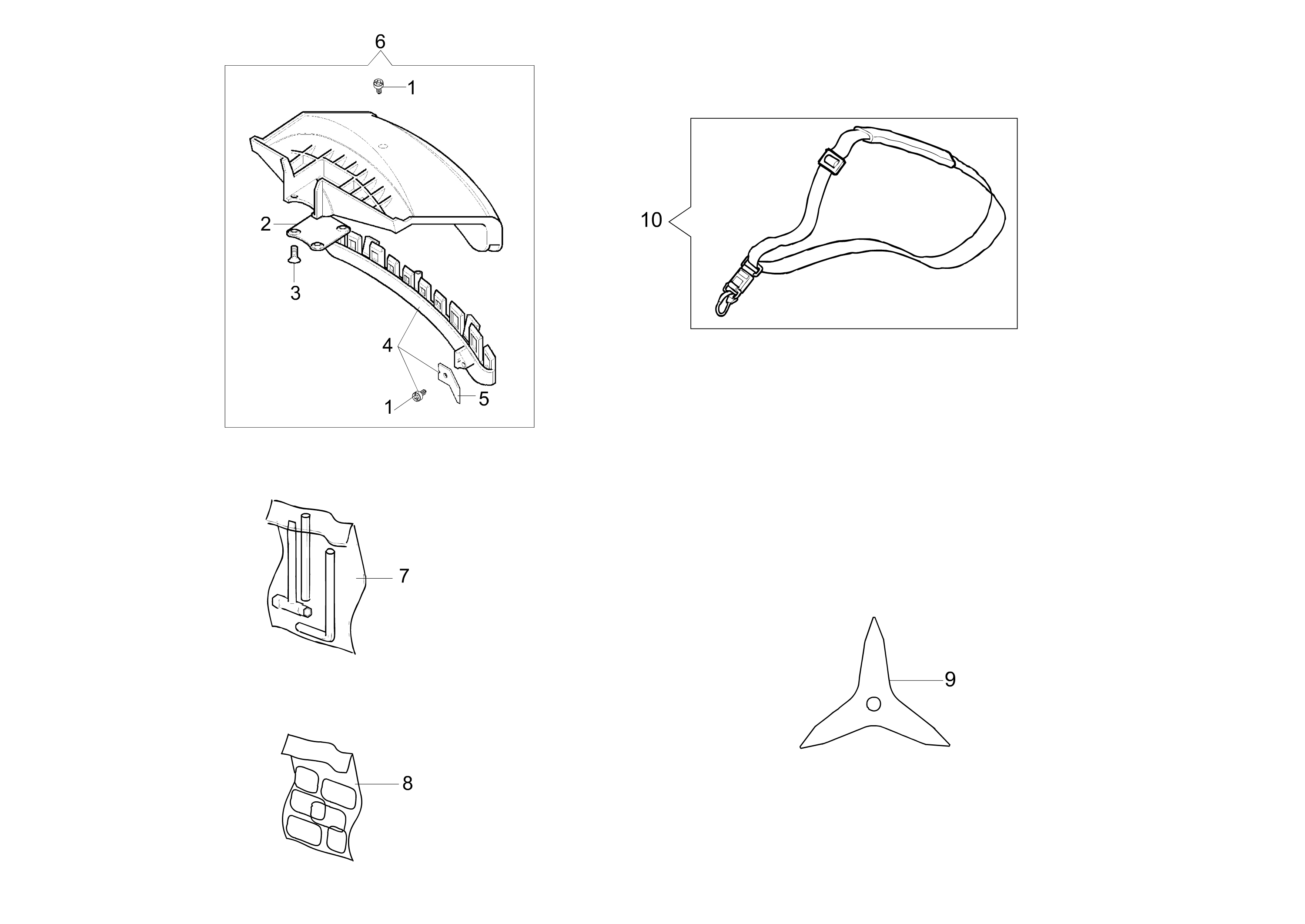

| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 1 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 3 | 3802004DR | Vis | Disponible | Voir la pièce |
| 4 | 61380126 | Bande | Non reliée | |
| 5 | 4174275R | Lame | Disponible | Voir la pièce |
| 6 | 61380125 | Kit protection | Disponible | Voir la pièce |
| 7 | 4191240 | Kit outils | Disponible | Voir la pièce |
| 8 | 61400192 | Kit etiquettes | Disponible | Voir la pièce |
| 9 | 4095665BR | Disque à 3 dents | Disponible | Voir la pièce |
| 10 | 4160463AR | Harnais | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61400007R | Joint | Disponible | Voir la pièce |
| 2 | 61400191 | Bride | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 3 | 3891048R | Vis | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |
| 4 | 61400027R | Joint | Disponible | Voir la pièce |

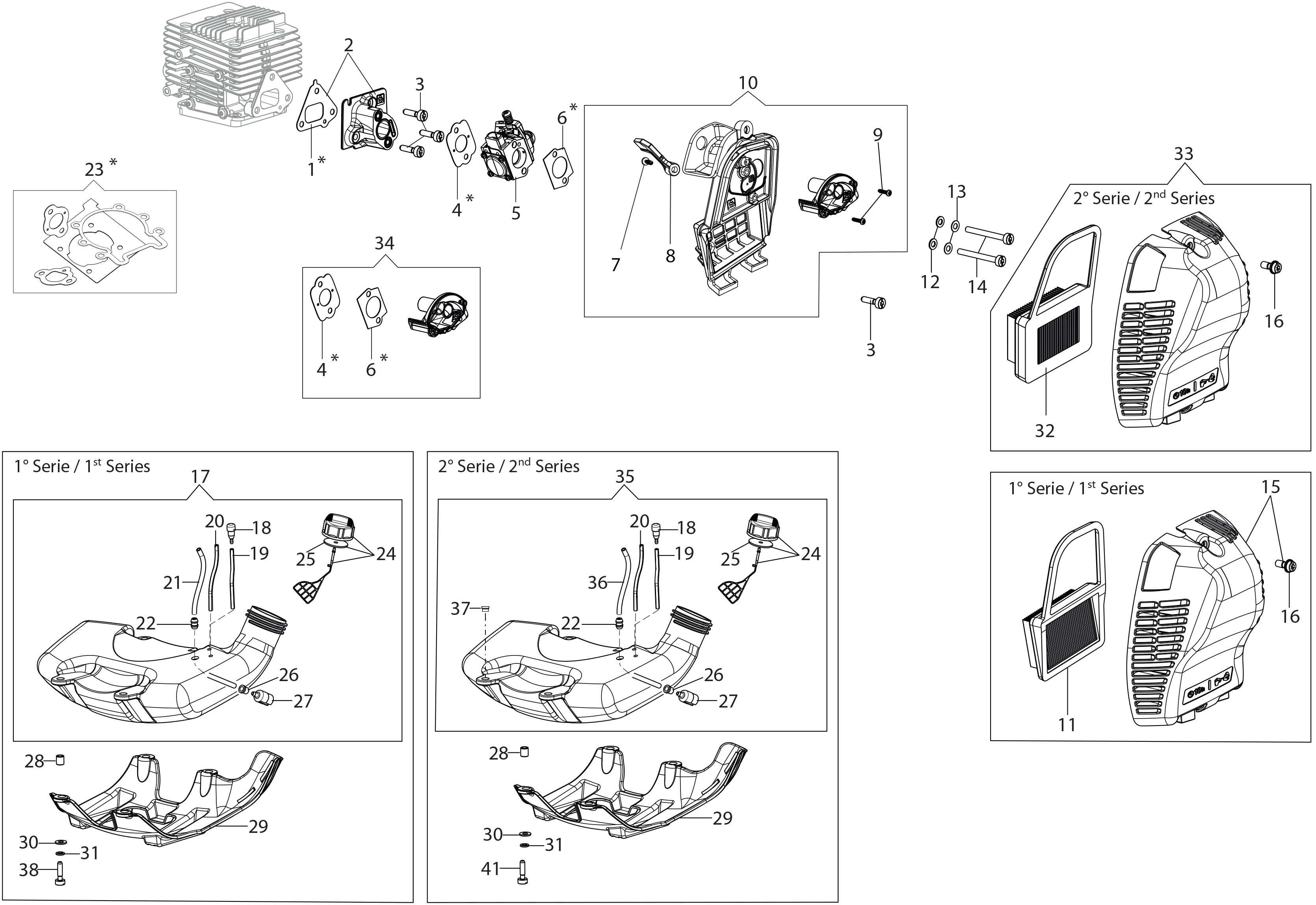

| 5 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 6 | 61400056AR | Joint | Disponible | Voir la pièce |
| 7 | 3960017AR | Vis | Disponible | Voir la pièce |
| 7 | 3960087AR | Vis | Disponible | Voir la pièce |
| 8 | 61400123BR | Levier starter | Disponible | Voir la pièce |
| 9 | 3960145R | Vis | Disponible | Voir la pièce |
| 10 | 61400342A | Kit support filtre à air | Non reliée | |
| 11 | 61400261A | Couvercle filtre aire + filtre aire | Non reliée | |
| 12 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 14 | 3891063R | Vis | Disponible | Voir la pièce |
| 15 | 61400261A | Couvercle filtre aire + filtre aire | Non reliée | |
| 16 | 61330040AR | Vis | Disponible | Voir la pièce |
| 16 | 61330040AR | Vis | Disponible | Voir la pièce |
| 17 | 61400343 | Reservoir complet | Non reliée | |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 18 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 19 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 19 | 61380111R | Tuyau soupirail | Disponible | Voir la pièce |
| 20 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 20 | 61380112R | Tuyau | Disponible | Voir la pièce |
| 21 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 22 | 4161211R | Passetube | Disponible | Voir la pièce |
| 22 | 4161211R | Passetube | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 23 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 24 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 24 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 25 | 61070006R | Joint | Disponible | Voir la pièce |
| 25 | 61070006R | Joint | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 26 | 61110162BR | Bague | Disponible | Voir la pièce |
| 27 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 27 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 28 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 28 | 61070015R | Entretoise | Disponible | Voir la pièce |
| 29 | 61400077R | Support | Disponible | Voir la pièce |
| 29 | 61400077R | Support | Disponible | Voir la pièce |
| 30 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 30 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 31 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 32 | 61400229R | Filtre aire | Disponible | Voir la pièce |
| 33 | 61400261A | Couvercle filtre aire + filtre aire | Non reliée | |
| 34 | 61400346 | Kit diode | Non reliée | |
| 35 | 61400343 | Reservoir complet | Non reliée | |
| 36 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 37 | 61400321R | Entretoise | Disponible | Voir la pièce |
| 38 | 3891048R | Vis | Disponible | Voir la pièce |
| 41 | 3891057R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

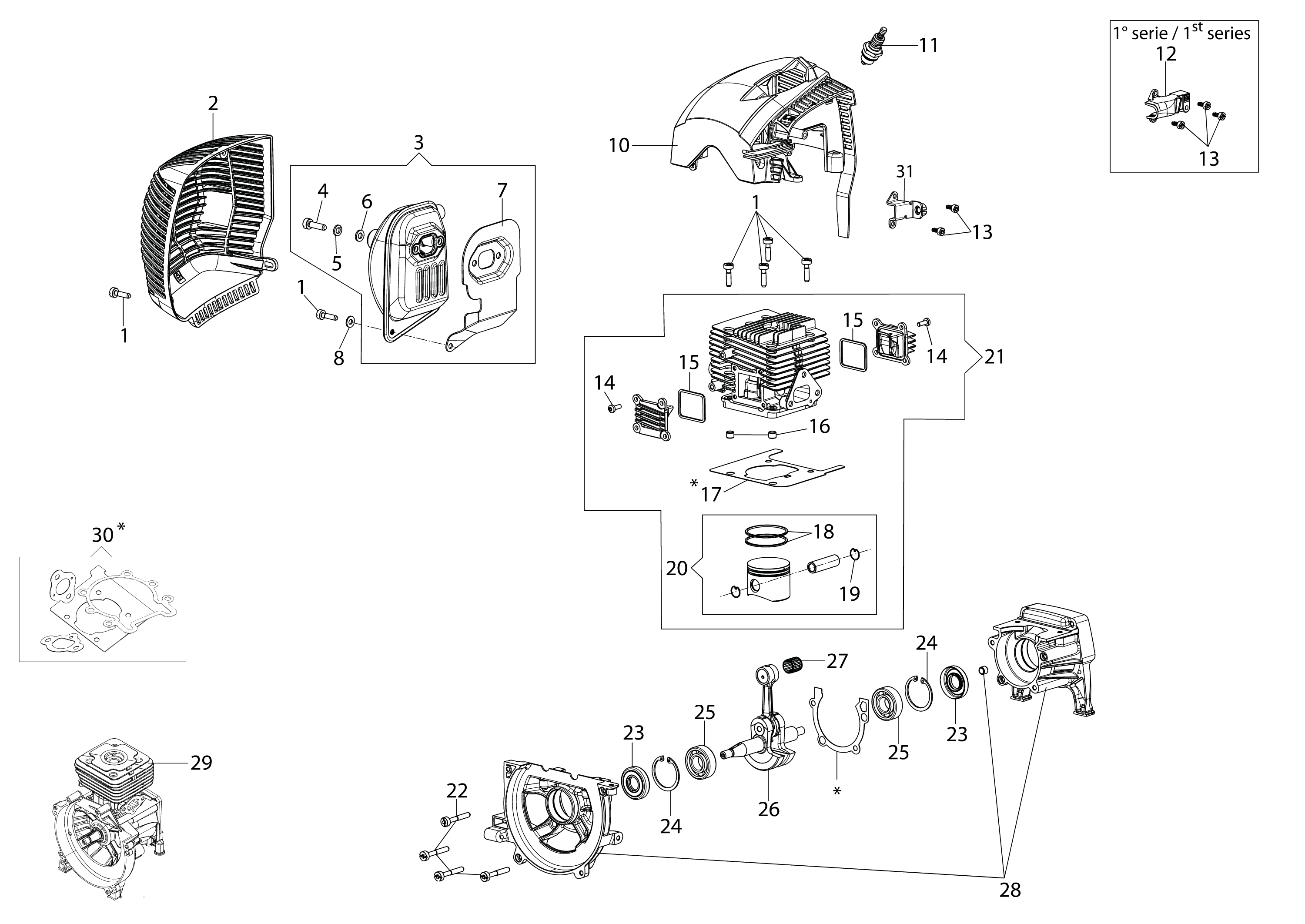

| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 1 | 3891048R | Vis | Disponible | Voir la pièce |
| 2 | 61400033AR | Couvre-pot | Disponible | Voir la pièce |
| 3 | 61402053BR | Kit échappement | Non reliée | |
| 4 | 3891086R | Vis | Disponible | Voir la pièce |
| 5 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 7 | 61400038CR | Deflecteur | Non reliée | |
| 8 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 10 | 61400139R | Capot cylindre | Disponible | Voir la pièce |
| 11 | 3055118R | Bougie | Non reliée | |
| 12 | 61400071AR | Couvercle | Disponible | Voir la pièce |
| 13 | 3893016AR | Vis | Disponible | Voir la pièce |
| 13 | 3893016AR | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 14 | 3991009R | Vis | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 15 | 61400005R | Joint | Disponible | Voir la pièce |
| 16 | 4138242R | Bague | Disponible | Voir la pièce |
| 17 | 61400016R | Joint | Disponible | Voir la pièce |
| 18 | 50080013R | Segment | Disponible | Voir la pièce |
| 19 | 006000012R | Axe piston | Disponible | Voir la pièce |
| 20 | 61400182 | Piston complet | Disponible | Voir la pièce |
| 21 | 61400181 | Cylindre compl. Ø45 | Disponible | Voir la pièce |
| 22 | 3891054R | Vis | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 23 | 3050001R | Bague | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 24 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 25 | 3034012R | Roulement | Non reliée | |
| 25 | 3034012R | Roulement | Non reliée | |
| 26 | 61400039R | Vilebrequin | Disponible | Voir la pièce |
| 27 | 026400017R | Cage a aguilles | Disponible | Voir la pièce |
| 28 | 61400379R | Carter moteur complet | Disponible | Voir la pièce |
| 29 | 61400194R | Short block | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 30 | 61400183 | Kit joints | Disponible | Voir la pièce |
| 31 | 61400296R | Couvercle | Disponible | Voir la pièce |

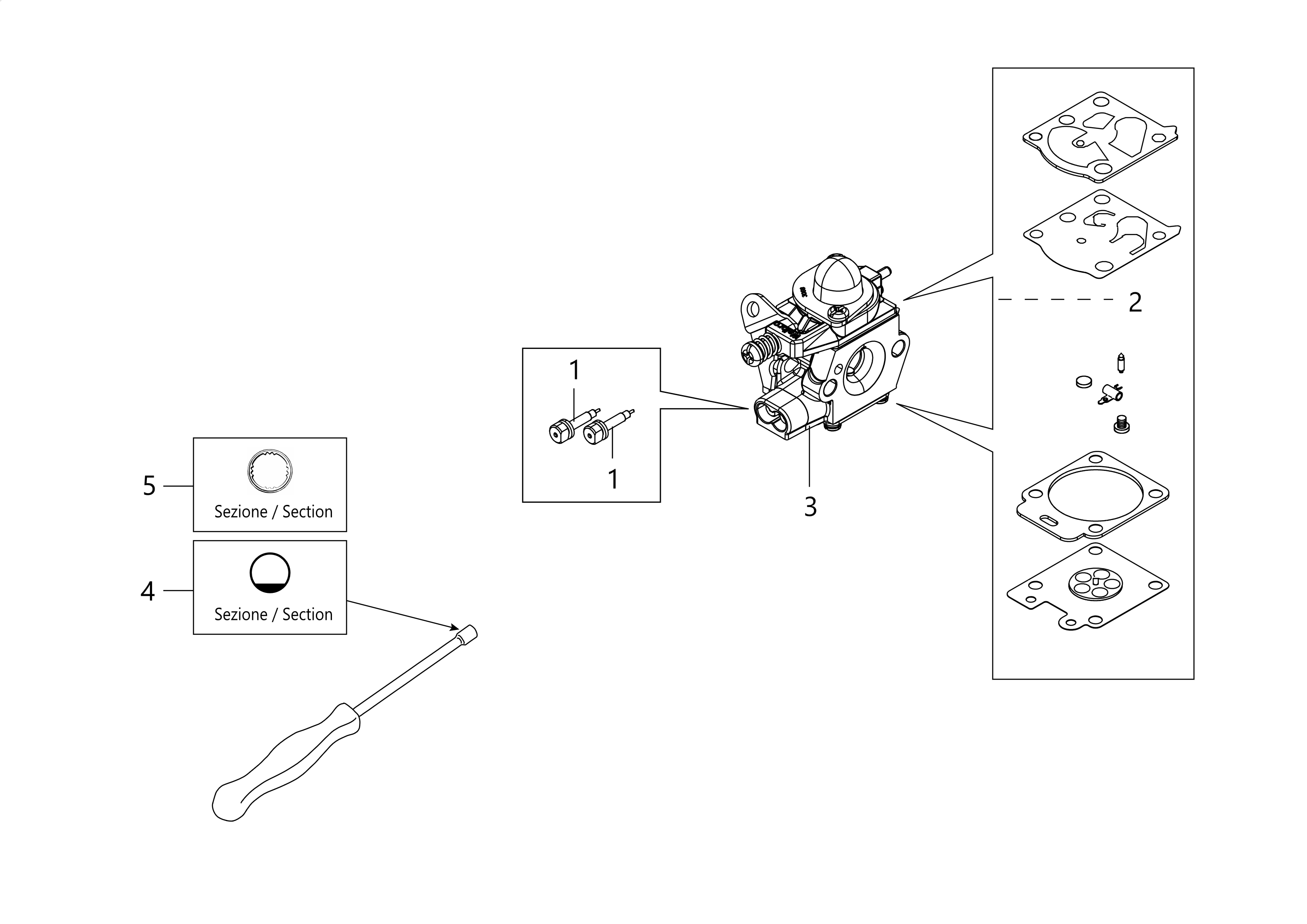

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318643R | Vis de reglage MAX | Disponible | Voir la pièce |
| 1 | 2318643R | Vis de reglage MAX | Disponible | Voir la pièce |
| 2 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318662BR | Carburateur | Disponible | Voir la pièce |
| 4 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 5 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
