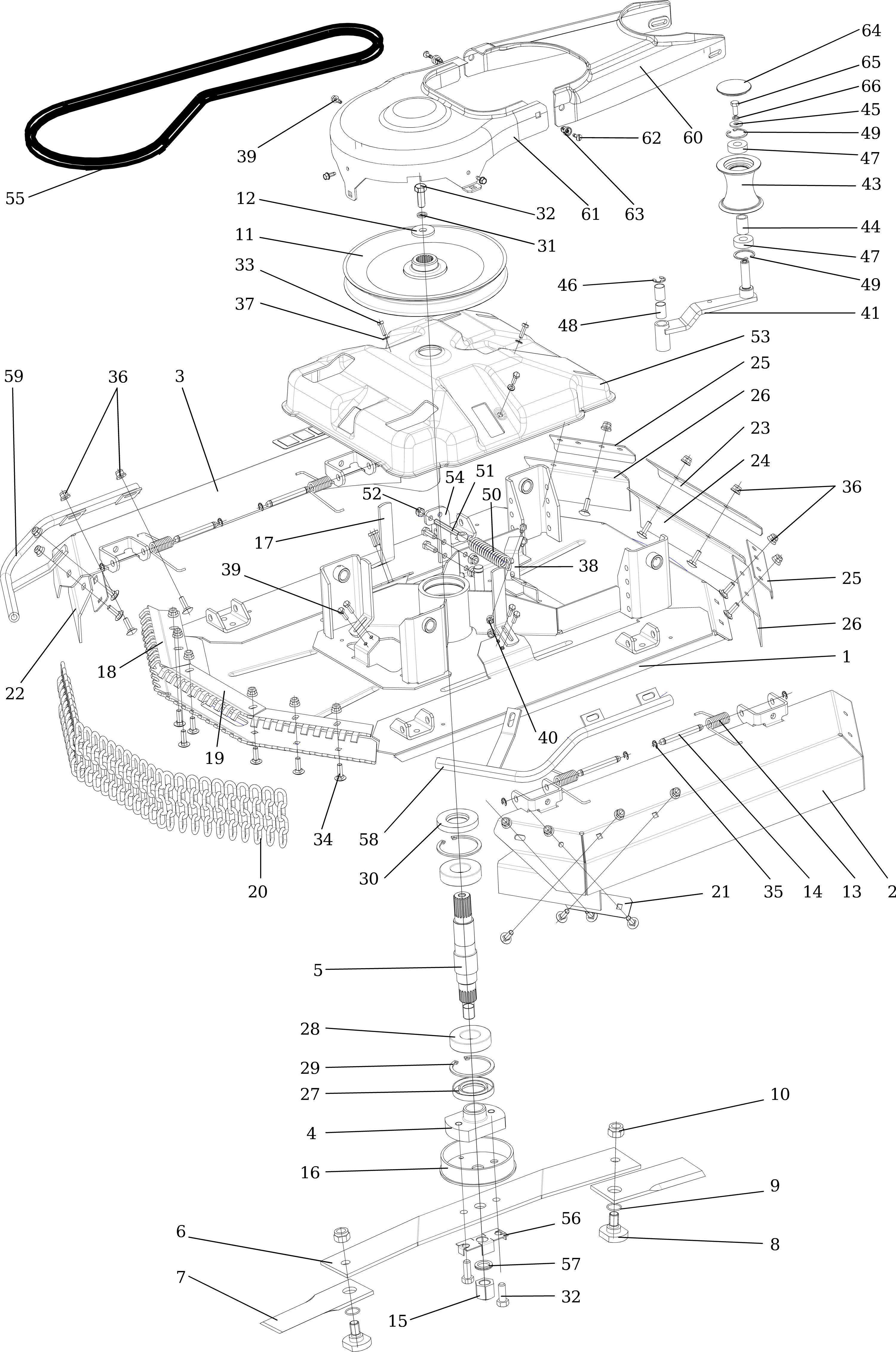

Vue Éclatée CHEYENNE (B&S) Cat. 2017
Retrouvez les pièces détachées, références et repères disponibles pour CHEYENNE (B&S) Cat. 2017.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 3 | SGN339242009 | Embrayage | Disponible | Voir la pièce |
| 4 | SGS532085415953 | Couverture | Disponible | Voir la pièce |
| 5 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 6 | SGS532927472483 | Echappement | Disponible | Voir la pièce |
| 7 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 8 | SGN273222001 | Bride termique | Disponible | Voir la pièce |
| 9 | SGS532913369693 | Limiteur | Disponible | Voir la pièce |
| 10 | SGS532092402593 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532992462033 | Rondelle | Disponible | Voir la pièce |
| 13 | SGS532014312363 | Plaque | Disponible | Voir la pièce |
| 14 | SGN443900144 | Lever | Disponible | Voir la pièce |
| 15 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 16 | SGN443612016 | Cable | Disponible | Voir la pièce |
| 17 | SGS532113408533 | Protection | Disponible | Voir la pièce |
| 18 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 19 | SGN309579512 | Vis | Disponible | Voir la pièce |
| 20 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 22 | SGS532092208583 | Entretoise | Disponible | Voir la pièce |
| 23 | SGN309203521 | Vis | Disponible | Voir la pièce |
| 24 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 25 | SGN309315012 | Vis | Disponible | Voir la pièce |
| 26 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 27 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 28 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 29 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 30 | SGN309503551 | Vis | Disponible | Voir la pièce |
| 31 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 33 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311214507 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 35 | SGS532913369683 | Accul | Disponible | Voir la pièce |
| 36 | SGN311726101 | Key | Disponible | Voir la pièce |
| 37 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 38 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 39 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912472313 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532927962113 | Boite moteur | Disponible | Voir la pièce |
| 3 | SGS532915462343 | Support | Disponible | Voir la pièce |
| 4 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 5 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 8 | SGN309501519 | Vis | Disponible | Voir la pièce |
| 9 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 9 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 10 | SGN309503558 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | SGS532993122783 | Pivot | Disponible | Voir la pièce |
| 3 | SGS532916262253 | Protection | Disponible | Voir la pièce |
| 4 | SGS532080422693 | Levier | Disponible | Voir la pièce |
| 5 | SGS532080102883 | Coulisseau | Disponible | Voir la pièce |
| 6 | SGN442073031 | Joint | Disponible | Voir la pièce |
| 7 | SGN311120542 | Ecrou | Disponible | Voir la pièce |
| 8 | SGS532190161013 | Vis | Disponible | Voir la pièce |
| 9 | SGS532095209013 | Entretoise | Disponible | Voir la pièce |
| 10 | SGN311129529 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532092312233 | Clavette | Disponible | Voir la pièce |
| 12 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 14 | SGN311515079 | Goupille | Disponible | Voir la pièce |
| 15 | SGN309503571 | Vis | Disponible | Voir la pièce |
| 16 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN309503572 | Vis | Disponible | Voir la pièce |
| 19 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN532150753 | Couvercle | Disponible | Voir la pièce |
| 22 | SGN532940177 | Roue avant | Disponible | Voir la pièce |
| 23 | SGN532940178 | Roue avant | Disponible | Voir la pièce |
| 24 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 25 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN274161016 | Pneumatique | Disponible | Voir la pièce |
| 27 | SGN325111027 | Jante | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 2 | SGN311726100 | Clavette | Non reliée | |
| 3 | SGS532092208553 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532940175 | Roue arrière | Disponible | Voir la pièce |
| 5 | SGN532940176 | Roue arrière | Disponible | Voir la pièce |
| 6 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 7 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532151655 | Couvercle | Non reliée | |
| 9 | SGN532991058R | Transmission | Non reliée | |
| 10 | SGN325111028 | Jante | Disponible | Voir la pièce |
| 11 | SGN274161015 | Pneumatique arrière | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532930702173 | Arbre (pignon) | Disponible | Voir la pièce |
| 2 | SGS532033322443 | Segment | Disponible | Voir la pièce |
| 3 | SGS532080272053 | Camme | Disponible | Voir la pièce |
| 4 | SGS532013425953 | Etrier | Disponible | Voir la pièce |
| 5 | SGS532930252203 | Pignon | Disponible | Voir la pièce |
| 6 | SGN532151106 | Couvercle | Disponible | Voir la pièce |
| 7 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 8 | SGN532151102 | Came | Disponible | Voir la pièce |
| 9 | SGN324196023 | Roulement | Disponible | Voir la pièce |
| 10 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 11 | SGN315238011 | Goupille úlast. | Disponible | Voir la pièce |
| 12 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 13 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 14 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 15 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 15 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18 | SGN311219525 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN311129528 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN311150513 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 22 | SGN309203521 | Vis | Disponible | Voir la pièce |
| 23 | SGN309019534 | Vis | Disponible | Voir la pièce |
| 24 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 26 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 27 | SGN000324001 | Roulement | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980442623 | Support marchepied | Disponible | Voir la pièce |
| 2 | SGS532913464093 | Levier | Disponible | Voir la pièce |
| 3 | SGS532913464023 | Regulateur | Disponible | Voir la pièce |
| 4 | SGS532980463423 | Roue etoile de commande | Disponible | Voir la pièce |
| 5 | SGS532913464013 | Support | Disponible | Voir la pièce |
| 6 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 7 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 8 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 9 | SGS532085427563 | Couvercle | Disponible | Voir la pièce |
| 10 | SGS532913463963 | Support | Disponible | Voir la pièce |
| 11 | SGS532980552103 | Support marchepied | Disponible | Voir la pièce |
| 12 | SGS532980463393 | Pedale | Disponible | Voir la pièce |
| 13 | SGS532980463383 | Pedale | Disponible | Voir la pièce |
| 14 | SGS532013309583 | Guide | Disponible | Voir la pièce |
| 15 | SGS532980463453 | Blocage | Disponible | Voir la pièce |
| 16 | SGS532980463463 | Tige de frein | Disponible | Voir la pièce |
| 17 | SGS532913464033 | Etrier support | Disponible | Voir la pièce |
| 18 | SGS532980463433 | Levier | Disponible | Voir la pièce |
| 19 | SGS532980463403 | Support marchepied | Disponible | Voir la pièce |
| 20 | SGN324165609 | Roulement | Disponible | Voir la pièce |
| 21 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 22 | SGN311733073 | Circlip | Disponible | Voir la pièce |
| 23 | SGS532980422433 | Tige | Disponible | Voir la pièce |
| 24 | SGN442073005 | Connection | Disponible | Voir la pièce |
| 25 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 26 | SGS532113415863 | Guide ressort | Disponible | Voir la pièce |
| 27 | SGN443900145 | Câble frein | Disponible | Voir la pièce |
| 28 | SGN443900147 | Gaine du type bowden | Disponible | Voir la pièce |
| 28 | SGN443900147 | Gaine du type bowden | Disponible | Voir la pièce |
| 29 | SGS532080403213 | Etrier support | Disponible | Voir la pièce |
| 30 | SGS532113408653 | Support | Disponible | Voir la pièce |
| 31 | SGS532013425873 | Support batterie | Disponible | Voir la pièce |
| 32 | SGN532151292 | Poignee | Disponible | Voir la pièce |
| 33 | SGN532151285 | Tige | Disponible | Voir la pièce |
| 34 | SGS532013409123 | Entretoise | Disponible | Voir la pièce |
| 35 | SGS532095209003 | Entretoise | Disponible | Voir la pièce |
| 35 | SGS532095209003 | Entretoise | Disponible | Voir la pièce |
| 37 | SGS532192208653 | Rondelle | Disponible | Voir la pièce |
| 38 | SGS532093109963 | Pivot | Disponible | Voir la pièce |
| 39 | SGS532014409333 | Etrier | Disponible | Voir la pièce |
| 40 | SGS532080413373 | Support | Disponible | Voir la pièce |
| 41 | SGS532038162493 | Differentiel | Disponible | Voir la pièce |
| 42 | SGS532913464003 | Protection | Disponible | Voir la pièce |
| 43 | SGS532085415923 | Deflecteur | Disponible | Voir la pièce |
| 44 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 45 | SGN442073006 | Ecrou | Disponible | Voir la pièce |
| 46 | SGN273111060 | Bague | Disponible | Voir la pièce |
| 47 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 48 | SGN358352009 | Control de vitesse | Disponible | Voir la pièce |
| 49 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 50 | SGS532980512583 | Pedale | Disponible | Voir la pièce |
| 51 | SGN311732003 | Bague de protection | Disponible | Voir la pièce |
| 52 | SGN323721020 | Entretoise | Disponible | Voir la pièce |
| 53 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 54 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 55 | SGN324196024 | Roulement | Disponible | Voir la pièce |
| 56 | SGN311733005 | Bague | Disponible | Voir la pièce |
| 57 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 58 | SGN309503581 | Vis | Disponible | Voir la pièce |
| 59 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 60 | SGS532013412973R | Vis | Non reliée | |
| 61 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 62 | SGN532150305 | Poignée | Disponible | Voir la pièce |
| 63 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 64 | SGN532151283 | Amortisseur | Disponible | Voir la pièce |
| 65 | SGN309510003 | Crochet | Disponible | Voir la pièce |
| 66 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 67 | SGS532113404613 | Etrier support | Disponible | Voir la pièce |
| 68 | SGN323721019 | Manchon | Disponible | Voir la pièce |
| 69 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 70 | SGS532933252873 | Poulie | Disponible | Voir la pièce |
| 71 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 72 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 73 | SGS532075412033 | Ventilateur | Disponible | Voir la pièce |
| 74 | SGN311733015 | Circlip | Disponible | Voir la pièce |
| 75 | SGN309503575 | Vis | Disponible | Voir la pièce |
| 76 | SGN532151282 | Clip | Disponible | Voir la pièce |
| 77 | SGN309503563 | Vis | Disponible | Voir la pièce |
| 78 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 79 | SGN309019533R | Vis | Non reliée | |
| 80 | SGN336681020 | Support | Disponible | Voir la pièce |
| 81 | SGN309543525 | Vis | Disponible | Voir la pièce |
| 82 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 83 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 84 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 85 | SGN272731214 | Courroie v | Disponible | Voir la pièce |
| 86 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 87 | SGN532991058R | Transmission | Non reliée | |
| 88 | SGS532980365163 | Pied | Disponible | Voir la pièce |
| 89 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 91 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 92 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 93 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 94 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 95 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 96 | SGN315231236 | Ressort | Disponible | Voir la pièce |
| 97 | SGS532097402273 | Ressort | Disponible | Voir la pièce |
| 98 | SGN309578009 | Vis | Disponible | Voir la pièce |
| 99 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 100 | SGN311219525 | Rondelle | Disponible | Voir la pièce |
| 101 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 102 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 102 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 102 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 103 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 104 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 104 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 105 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 106 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 106 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 106 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 107 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 107 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 108 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 109 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 110 | SGN311733016 | Bague | Disponible | Voir la pièce |
| 110 | SGN311733016 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532918462343 | Pare-chocs | Disponible | Voir la pièce |
| 2 | SGS532918462353 | Pare-chocs | Disponible | Voir la pièce |
| 3 | SGN532151287 | Capot | Disponible | Voir la pièce |
| 4 | SGN532151476 | Tableau de bord | Disponible | Voir la pièce |
| 5 | SGN532151289 | Couvercle | Disponible | Voir la pièce |
| 6 | SGN532151290 | Base | Disponible | Voir la pièce |
| 7 | SGN532151291 | Couvercle | Disponible | Voir la pièce |
| 8 | SGS532914302473 | Etau | Disponible | Voir la pièce |
| 9 | SGS532985412753 | Couverture | Disponible | Voir la pièce |
| 10 | SGS532013418193 | Support | Disponible | Voir la pièce |
| 11 | SGS532013418193 | Support | Disponible | Voir la pièce |
| 12 | SGN532151286 | Bouchon | Disponible | Voir la pièce |
| 13 | SGS532096263753 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 14 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 15 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 15 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 16 | SGN309501519 | Vis | Disponible | Voir la pièce |
| 17 | SGN321841090 | Couvercle | Disponible | Voir la pièce |
| 18 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN309543501 | Vis | Disponible | Voir la pièce |
| 20 | SGN309543501 | Vis | Disponible | Voir la pièce |
| 21 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 22 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 22 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 23 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 23 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 24 | SGN532151328 | Lens (couverture) | Disponible | Voir la pièce |
| 25 | SGN532151324 | Couvercle | Disponible | Voir la pièce |
| 26 | SGS532014309293 | Rondelle | Disponible | Voir la pièce |
| 27 | SGS532015402013 | Châssis | Disponible | Voir la pièce |
| 28 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 29 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 30 | SGS532013409163 | Collier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532085415933 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532013418163 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532013418173 | Support | Disponible | Voir la pièce |
| 4 | SGS532113408563 | Support | Disponible | Voir la pièce |
| 5 | SGS532113415873 | Support | Disponible | Voir la pièce |
| 6 | SGS532014402193 | Support | Disponible | Voir la pièce |
| 7 | SGS532097412093 | Ressort | Disponible | Voir la pièce |
| 8 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 8 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 9 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 10 | SGS532113408583 | Etrier | Disponible | Voir la pièce |
| 11 | SGS532195203473 | Bague | Disponible | Voir la pièce |
| 12 | SGN341271178 | Couverture | Disponible | Voir la pièce |
| 13 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 14 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 15 | SGN345211059 | Prise de courant | Disponible | Voir la pièce |
| 16 | SGN443116002 | Levier starter | Disponible | Voir la pièce |
| 17 | SGN443433009 | Display | Disponible | Voir la pièce |
| 18 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 19 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 20 | SGN345329017 | Contact | Disponible | Voir la pièce |
| 21 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 22 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 23 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 24 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 25 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 26 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 27 | SGN309503563 | Vis | Disponible | Voir la pièce |
| 27 | SGN309503563 | Vis | Disponible | Voir la pièce |
| 28 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 29 | SGN309543503 | Vis | Disponible | Voir la pièce |
| 30 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 31 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 32 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 33 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 34 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 35 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN283292958 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292959 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292414 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292327 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292327 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292951 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283292952 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292953 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292954 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN283292408 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292768 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292768 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292995 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292995 | Etiquette | Disponible | Voir la pièce |
| 16 | SGN283292768 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292765 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292765 | Etiquette | Disponible | Voir la pièce |
| 18 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 19 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 20 | SGN283292991 | Etiquette | Disponible | Voir la pièce |
| 21 | SGN283292992 | Etiquette | Disponible | Voir la pièce |
| 22 | SGN283292993 | Etiquette | Disponible | Voir la pièce |
| 23 | SGN283292767 | Etiquette | Disponible | Voir la pièce |
| 24 | SGN283292766 | Etiquette | Disponible | Voir la pièce |
| 25 | SGN283293172 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130022 | Reservoir | Disponible | Voir la pièce |
| 2 | SGS532013418183 | Support | Disponible | Voir la pièce |
| 3 | SGS532092304283 | Bandage | Disponible | Voir la pièce |
| 4 | SGN532151284 | Bouchon | Disponible | Voir la pièce |
| 5 | SGN443422005 | Bouchon | Disponible | Voir la pièce |
| 6 | SGN273192053 | Joint d | Disponible | Voir la pièce |
| 7 | SGN309578538 | Vis | Disponible | Voir la pièce |
| 8 | SGN273121029 | Bague | Disponible | Voir la pièce |
| 9 | SGS532986018013R | Conduite combustible | Non reliée | |
| 10 | SGN548241017 | Fourchette | Disponible | Voir la pièce |
| 11 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271199 | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 4 | SGN341271175 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271176 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271177 | Cable de phare | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532913463943 | Axe | Disponible | Voir la pièce |
| 2 | SGS532980508263 | Bras complet | Disponible | Voir la pièce |
| 3 | SGS532980508253 | Bras complet | Disponible | Voir la pièce |
| 4 | SGS532080508233 | Support | Disponible | Voir la pièce |
| 5 | SGS532980422423 | Tige | Disponible | Voir la pièce |
| 5 | SGS532980422423 | Tige | Disponible | Voir la pièce |
| 6 | SGS532080602423 | Fourchette | Disponible | Voir la pièce |
| 6 | SGS532080602423 | Fourchette | Disponible | Voir la pièce |
| 7 | SGS532080602433 | Fourchette | Disponible | Voir la pièce |
| 7 | SGS532080602433 | Fourchette | Disponible | Voir la pièce |
| 8 | SGN311120541 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311120541 | Ecrou | Disponible | Voir la pièce |
| 9 | SGS532193107703 | Vis | Disponible | Voir la pièce |
| 9 | SGS532193107703 | Vis | Disponible | Voir la pièce |
| 10 | SGN315231268 | Ressort | Disponible | Voir la pièce |
| 11 | SGS532980508273 | Bras complet | Disponible | Voir la pièce |
| 12 | SGS532980508283 | Bras complet | Disponible | Voir la pièce |
| 13 | SGS532980702193 | Commande de coupe | Disponible | Voir la pièce |
| 14 | SGS532080112473 | Levier | Disponible | Voir la pièce |
| 15 | SGS532097402243 | Plaquette (blocage) | Disponible | Voir la pièce |
| 16 | SGS532080312303 | Levier de regulation | Disponible | Voir la pièce |
| 17 | SGS532193117713 | Vis | Disponible | Voir la pièce |
| 18 | SGS532097402253 | Etrier | Disponible | Voir la pièce |
| 19 | SGN532151267 | Poignee | Disponible | Voir la pièce |
| 20 | SGN309578539 | Vis | Disponible | Voir la pièce |
| 20 | SGN309578539 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 21 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 22 | SGN309510004 | Crochet | Disponible | Voir la pièce |
| 23 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 23 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 24 | SGN311210508 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311338503 | Pivot | Disponible | Voir la pièce |
| 26 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 27 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 29 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 30 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311210511 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 33 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 34 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 34 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472323 | Couverture | Disponible | Voir la pièce |
| 2 | SGS532038523903 | Flasque | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532094207933 | Boite | Disponible | Voir la pièce |
| 5 | SGN532151200 | Poulie | Disponible | Voir la pièce |
| 5 | SGN532151200 | Poulie | Disponible | Voir la pièce |
| 6 | SGN532150273 | Poulie | Disponible | Voir la pièce |
| 7 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532038128353 | Arbre | Disponible | Voir la pièce |
| 9 | SGS532098212013 | Flasque | Disponible | Voir la pièce |
| 10 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 11 | SGS532938522443 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 16 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311219523 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 19 | SGS532050422063 | Lame right | Disponible | Voir la pièce |
| 20 | SGS532050422073 | Lame right | Disponible | Voir la pièce |
| 21 | SGS532050422053 | Lame left | Disponible | Voir la pièce |
| 22 | SGS532050422093 | Lame left | Disponible | Voir la pièce |
| 23 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 24 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 25 | SGS532914302463 | Guide | Disponible | Voir la pièce |
| 26 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 28 | SGN273192044 | Protection en caoutchouc | Disponible | Voir la pièce |
| 29 | SGS532085306223 | Protection | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 31 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 32 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 33 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 34 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 35 | SGS532938522453 | Couvercle | Disponible | Voir la pièce |
| 36 | SGS532913413313 | Guide | Disponible | Voir la pièce |
| 37 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 38 | SGS532033232413 | Poulie | Disponible | Voir la pièce |
| 39 | SGS532195203803 | Entretoise | Disponible | Voir la pièce |
| 40 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 41 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 42 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 43 | SGN532151332 | Couvercle | Disponible | Voir la pièce |
| 44 | SGS532113408433 | Entretoise | Disponible | Voir la pièce |
| 45 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 46 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 47 | SGS532913323063 | Guide | Disponible | Voir la pièce |
| 48 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 49 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 50 | SGN309503544 | Vis | Disponible | Voir la pièce |
| 51 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 52 | SGN311212043 | Rondelle | Disponible | Voir la pièce |
| 53 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 54 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 55 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 56 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 57 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 58 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 59 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 60 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 61 | SGN309503519 | Vis | Disponible | Voir la pièce |
| 62 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 63 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 64 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 65 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 66 | SGS532113415403 | Support | Disponible | Voir la pièce |
| 67 | SGS532113415393 | Support | Disponible | Voir la pièce |
| 68 | SGS532113415443 | Support | Disponible | Voir la pièce |
| 69 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 70 | SGN272731229 | Courroie | Disponible | Voir la pièce |
| 71 | SGS532038128373 | Arbre | Disponible | Voir la pièce |
| 72 | SGS532038128363 | Arbre | Disponible | Voir la pièce |
| 73 | SGN532151316 | Couvercle protection | Disponible | Voir la pièce |
| 74 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 75 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 76 | SGN311726092 | Ressort | Disponible | Voir la pièce |
| 77 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 78 | SGN311726093 | Clavette | Disponible | Voir la pièce |
| 79 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 80 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 81 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 82 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 83 | SGS532094214413 | Boite | Disponible | Voir la pièce |
| 84 | SGS532914412353 | Support | Disponible | Voir la pièce |
| 85 | SGS532913452133 | Protection | Disponible | Voir la pièce |
| 86 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 87 | SGS532913452143 | Protection | Disponible | Voir la pièce |
| 88 | SGS532085406503 | Protection | Disponible | Voir la pièce |
| 89 | SGS532085406513 | Protection | Disponible | Voir la pièce |
| 90 | SGS532085406483 | Protection | Disponible | Voir la pièce |
| 91 | SGS532085406493 | Protection | Disponible | Voir la pièce |
| 92 | SGN309203540 | Vis | Disponible | Voir la pièce |
| 93 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 95 | SGN309019526 | Vis | Disponible | Voir la pièce |
| 96 | SGN272731235 | Courroie | Disponible | Voir la pièce |
| 97 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 98 | SGS532933713283 | Poulie | Disponible | Voir la pièce |
| 99 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 100 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 101 | SGS532094214473 | Douille | Disponible | Voir la pièce |
| 102 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 103 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 104 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 105 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 106 | SGN532151474 | Capot courroie | Disponible | Voir la pièce |
| 107 | SGN532151473 | Capot courroie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472363 | Couverture | Disponible | Voir la pièce |
| 2 | SGS532038522023 | Disposition | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532094202023 | Entretoise | Disponible | Voir la pièce |
| 5 | SGN532151200 | Poulie | Disponible | Voir la pièce |
| 6 | SGN532151480 | Poulie | Disponible | Voir la pièce |
| 7 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532038128453 | Arbre | Disponible | Voir la pièce |
| 9 | SGS532939352033 | Couverture | Disponible | Voir la pièce |
| 10 | SGS532098212013 | Flasque | Disponible | Voir la pièce |
| 11 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 12 | SGS532938522443 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 13 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 15 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 16 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 17 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 18 | SGN311219523 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 20 | SGS532050422153 | Lame right | Disponible | Voir la pièce |
| 21 | SGS532050422143 | Lame right | Disponible | Voir la pièce |
| 22 | SGS532050422163 | Lame left | Disponible | Voir la pièce |
| 23 | SGS532050422173 | Lame left | Disponible | Voir la pièce |
| 24 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 25 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 26 | SGS532914302463 | Guide | Disponible | Voir la pièce |
| 27 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 28 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 29 | SGN273192059 | Protection | Disponible | Voir la pièce |
| 30 | SGS532085306293 | Courroie | Disponible | Voir la pièce |
| 31 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 32 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 34 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 35 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 36 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 37 | SGS532038128463 | Arbre | Disponible | Voir la pièce |
| 38 | SGS532038128473 | Arbre | Disponible | Voir la pièce |
| 39 | SGS532913413313 | Guide | Disponible | Voir la pièce |
| 40 | SGN532151332 | Couvercle | Disponible | Voir la pièce |
| 41 | SGS532033232413 | Poulie | Disponible | Voir la pièce |
| 42 | SGS532195203803 | Entretoise | Disponible | Voir la pièce |
| 43 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 44 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 45 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 46 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 47 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 48 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 49 | SGS532113408433 | Entretoise | Disponible | Voir la pièce |
| 50 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 51 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 52 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 53 | SGS532913323083 | Support | Disponible | Voir la pièce |
| 54 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 55 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 56 | SGN311733032 | Bague | Disponible | Voir la pièce |
| 57 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 58 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 59 | SGN311726092 | Ressort | Disponible | Voir la pièce |
| 60 | SGN311726089 | Clavette | Disponible | Voir la pièce |
| 61 | SGS532033253913 | Poulie | Disponible | Voir la pièce |
| 62 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 63 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 64 | SGN309503526 | Vis | Disponible | Voir la pièce |
| 65 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 66 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 67 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 68 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 69 | SGS532113415403 | Support | Disponible | Voir la pièce |
| 70 | SGS532113415393 | Support | Disponible | Voir la pièce |
| 71 | SGS532113415443 | Support | Disponible | Voir la pièce |
| 72 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 73 | SGN272731258 | Courroie | Non reliée | |
| 74 | SGN272731245 | Courroie | Disponible | Voir la pièce |
| 75 | SGN272731246 | Courroie | Disponible | Voir la pièce |
| 76 | SGN532151477 | Couvercle | Disponible | Voir la pièce |
| 77 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 78 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 79 | SGN532151478 | Couvercle | Disponible | Voir la pièce |
| 80 | SGN532151474 | Capot courroie | Disponible | Voir la pièce |
| 81 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 82 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 83 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 84 | SGS532085406483 | Protection | Disponible | Voir la pièce |
| 85 | SGS532085406493 | Protection | Disponible | Voir la pièce |
| 86 | SGN283292436 | Etiquette | Disponible | Voir la pièce |
| 87 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 88 | SGS532094214473 | Douille | Disponible | Voir la pièce |
| 89 | SGS532013102023 | Collier | Disponible | Voir la pièce |
| 90 | SGS532913452173 | Tuyau | Disponible | Voir la pièce |
| 91 | SGS532913452183 | Tuyau | Disponible | Voir la pièce |
| 92 | SGN309203540 | Vis | Disponible | Voir la pièce |
| 93 | SGS532085406503 | Protection | Disponible | Voir la pièce |
| 94 | SGS532085406513 | Protection | Disponible | Voir la pièce |
| 95 | SGS532092208673 | Rondelle | Disponible | Voir la pièce |
| 96 | SGS532075412013 | Ventilateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985478053 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532090164623 | Vis | Disponible | Voir la pièce |
| 3 | SGS532918473333 | Support siege | Disponible | Voir la pièce |
| 4 | SGN532151217 | Siege | Disponible | Voir la pièce |
| 5 | SGN532150562 | Mecanisme | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 8 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN532150563 | Levier | Disponible | Voir la pièce |
| 11 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 12 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 14 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 15 | SGS532013425963 | Etrier | Disponible | Voir la pièce |
| 16 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 17 | SGN309578520 | Screw | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGS532014302123 | Crochet | Disponible | Voir la pièce |
| 20 | SGS532013402133 | Support | Disponible | Voir la pièce |
| 21 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 22 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985423933 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532985423913 | Châssis | Disponible | Voir la pièce |
| 3 | SGS532985423903 | Châssis | Disponible | Voir la pièce |
| 4 | SGS532985423943 | Châssis | Disponible | Voir la pièce |
| 5 | SGS532013425913 | Poignee | Disponible | Voir la pièce |
| 6 | SGS532013425923 | Poignee | Disponible | Voir la pièce |
| 7 | SGS532993463303 | Pivot | Disponible | Voir la pièce |
| 8 | SGN309503568 | Vis | Disponible | Voir la pièce |
| 9 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309503576 | Vis | Disponible | Voir la pièce |
| 12 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN309503533 | Vis | Disponible | Voir la pièce |
| 14 | SGS532013412973R | Vis | Non reliée | |
| 15 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 17 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 17 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGS532086304103 | Inclinometer longitudinal | Disponible | Voir la pièce |
| 20 | SGS532086304113 | Inclinometer transverse | Disponible | Voir la pièce |
| 21 | SGN283293016 | Etiquette | Disponible | Voir la pièce |
| 22 | SGN283293017 | Etiquette | Disponible | Voir la pièce |
| 23 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 24 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532095209023 | Entretoise | Disponible | Voir la pièce |
| 26 | SGN309578541 | Vis | Disponible | Voir la pièce |
| 27 | SGN548712042 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151732 | Tuyau | Non reliée | |
| 2 | SGN532151733 | Tuyau | Non reliée | |
| 3 | SGS532013425983 | Support | Disponible | Voir la pièce |
| 4 | SGN336631110 | Tuyau flexible | Disponible | Voir la pièce |
| 5 | SGN336631111 | Tuyau flexible | Disponible | Voir la pièce |
| 6 | SGN336681010 | Connecteur | Disponible | Voir la pièce |
| 7 | SGN532150766 | Goupille | Disponible | Voir la pièce |
| 8 | SGN336631108 | Tuyau flexible | Disponible | Voir la pièce |
| 9 | SGS532082204263 | Tuyau | Disponible | Voir la pièce |
| 10 | SGS532082204253 | Tuyau | Disponible | Voir la pièce |
| 11 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 12 | SGN311212518 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 14 | SGN232130017 | Reservoir | Disponible | Voir la pièce |
| 15 | SGN532151101 | Connecteur | Disponible | Voir la pièce |
| 16 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 17 | SGN336681015 | Tuyau | Disponible | Voir la pièce |
| 18 | SGN203801047 | Tuyau | Disponible | Voir la pièce |
| 19 | SGN336681016 | Support tuyau | Disponible | Voir la pièce |
| 20 | SGN336681017 | Couverture | Disponible | Voir la pièce |
| 21 | SGN309019533R | Vis | Non reliée | |
| 22 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 23 | SGN336681018 | Etrier | Disponible | Voir la pièce |
| 24 | SGN548241022 | Bande | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472333 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532985423883 | Couverture | Disponible | Voir la pièce |
| 3 | SGS532985423893 | Couverture | Disponible | Voir la pièce |
| 4 | SGS532098212023 | Flasque | Disponible | Voir la pièce |
| 5 | SGS532038152193 | Arbre | Disponible | Voir la pièce |
| 6 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 7 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 8 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 9 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 10 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 11 | SGS532033252033 | Poulie | Disponible | Voir la pièce |
| 12 | SGS532092207873 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 14 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 15 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532939352023 | Couvercle | Disponible | Voir la pièce |
| 17 | SGS532014409283 | Limiteur | Disponible | Voir la pièce |
| 18 | SGS532113415743 | Protection | Disponible | Voir la pièce |
| 19 | SGS532113415733 | Protection | Disponible | Voir la pièce |
| 20 | SGN318112030 | Chaine | Disponible | Voir la pièce |
| 21 | SGS532113408393 | Protection | Disponible | Voir la pièce |
| 22 | SGN273192050 | Protection | Disponible | Voir la pièce |
| 23 | SGS532113408383 | Protection | Disponible | Voir la pièce |
| 24 | SGN273192051 | Protection | Disponible | Voir la pièce |
| 25 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 25 | SGS532113408373 | Protection | Disponible | Voir la pièce |
| 26 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 26 | SGN273192052 | Protection | Disponible | Voir la pièce |
| 27 | SGN273521180 | Joint | Disponible | Voir la pièce |
| 28 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 29 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 30 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 31 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 33 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 34 | SGN309019508 | Vis | Disponible | Voir la pièce |
| 35 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 37 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 38 | SGS532113408453 | Etrier | Disponible | Voir la pièce |
| 39 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 39 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 40 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 41 | SGS532913463933 | Support | Disponible | Voir la pièce |
| 43 | SGS532033232413 | Poulie | Disponible | Voir la pièce |
| 44 | SGS532195203803 | Entretoise | Disponible | Voir la pièce |
| 45 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 47 | SGN324162091 | Roulement | Disponible | Voir la pièce |
| 47 | SGN324162091 | Roulement | Disponible | Voir la pièce |
| 48 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 49 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 49 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 50 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 51 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 52 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 53 | SGN532151274 | Couvercle | Disponible | Voir la pièce |
| 54 | SGS532113326323 | Etrier | Disponible | Voir la pièce |
| 55 | SGN272731258 | Courroie | Non reliée | |
| 56 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 57 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
| 58 | SGS532913452333R | Securite | Non reliée | |
| 59 | SGS532913452343R | Securite | Non reliée | |
| 60 | SGN532151474 | Capot courroie | Disponible | Voir la pièce |
| 61 | SGN532151473 | Capot courroie | Disponible | Voir la pièce |
| 62 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 63 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 64 | SGN532151332 | Couvercle | Disponible | Voir la pièce |
| 65 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 66 | SGN311212502 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532085406383 | Plaque racloir | Disponible | Voir la pièce |
| 2 | N273610003 | Caoutchouc | Disponible | Voir la pièce |
| 3 | N309019509 | Vis | Disponible | Voir la pièce |
| 4 | N311129523 | Ecrou | Disponible | Voir la pièce |
| 4 | N311129523 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 21 | SG00000070490 | Complète entretoise | Disponible | Voir la pièce |
| 22 | SG00000070491 | Pivot (tirant) | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 24 | SG00000070493 | Pivot (tirant) | Disponible | Voir la pièce |
| 25 | SGS00000070565 | Tringle direction | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
