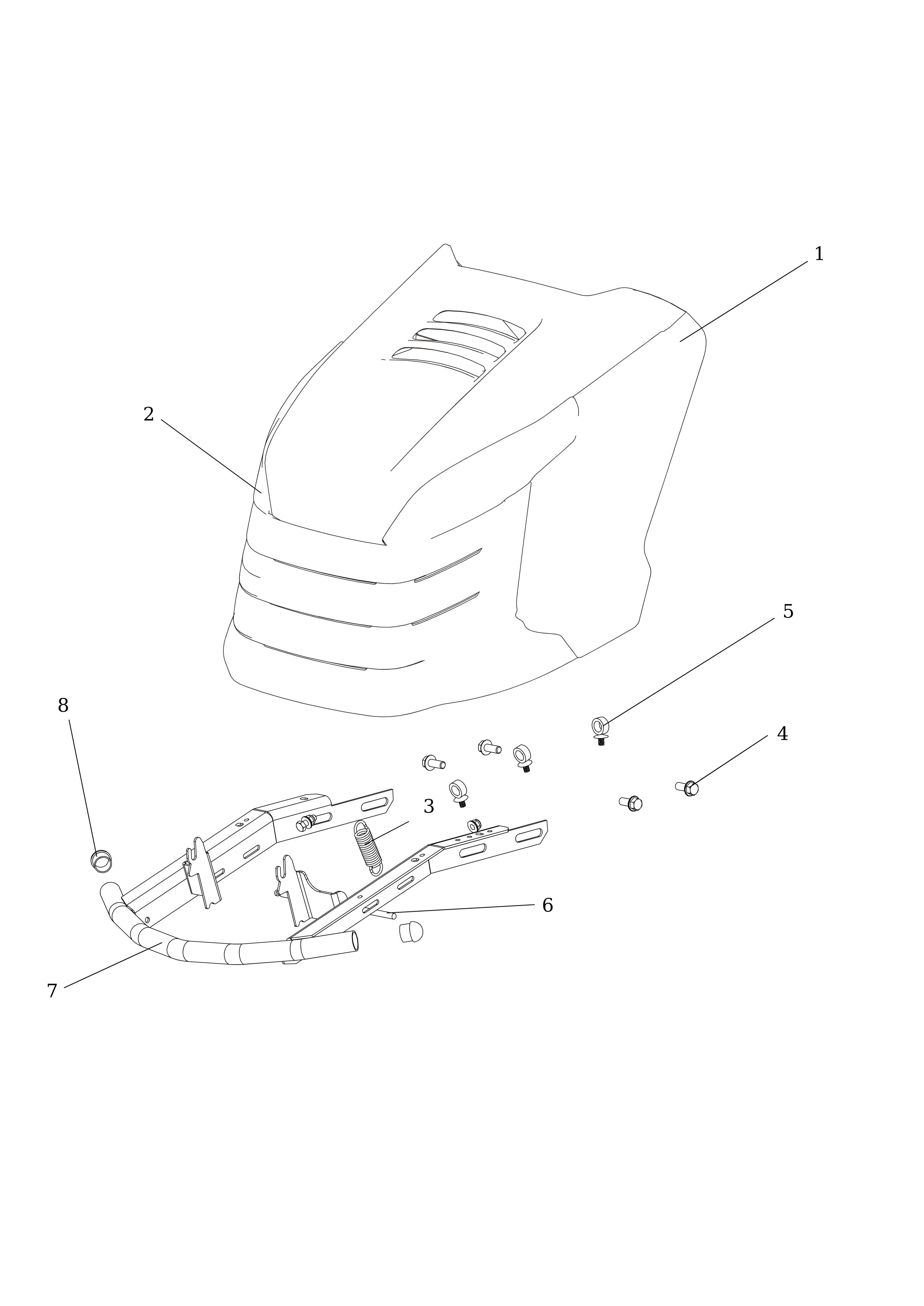

Vue Éclatée OM 92/16KH (K1600AVD) Cat. 2017
Retrouvez les pièces détachées, références et repères disponibles pour OM 92/16KH (K1600AVD) Cat. 2017.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGN309578548 | Screw | Disponible | Voir la pièce |
| 3 | SGN443900118 | Pot | Disponible | Voir la pièce |
| 4 | SGN311214516 | Washer | Disponible | Voir la pièce |
| 5 | SGN311726101 | Key | Disponible | Voir la pièce |
| 6 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN532980071 | Crochet | Disponible | Voir la pièce |
| 8 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 9 | SGN532151253 | Tuyau | Disponible | Voir la pièce |
| 10 | SGN532151254 | Réduction | Disponible | Voir la pièce |
| 11 | SGN000443001 | Levier | Disponible | Voir la pièce |
| 12 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 13 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 14 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 15 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 16 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 17 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 19 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 21 | SGS532085422153 | Couvercle | Disponible | Voir la pièce |
| 22 | SGS532927402123 | Pot dechappement | Disponible | Voir la pièce |
| 23 | SGS532113405013 | Support | Disponible | Voir la pièce |
| 24 | SGN309578517 | Vis | Disponible | Voir la pièce |
| 25 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 26 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 27 | SGN532151118 | Poulie (moteur) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532916432263 | Pivot (Roue) | Disponible | Voir la pièce |
| 2 | SGS532916432273 | Pivot (Roue) | Disponible | Voir la pièce |
| 3 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 5 | SGS532195203533 | Entretoise | Disponible | Voir la pièce |
| 6 | SGN532980152 | Tige de connexion | Disponible | Voir la pièce |
| 7 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 8 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 9 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 10 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 11 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 12 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 14 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 16 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 20 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 21 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 22 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 23 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 24 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 25 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 26 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN532940171 | Kit roue | Disponible | Voir la pièce |
| 27 | SGN532940171 | Kit roue | Disponible | Voir la pièce |
| 28 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 29 | SGN274161029 | Pneumatique | Disponible | Voir la pièce |
| 30 | SGN325111026 | Enjoliveur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532980153 | Tige | Disponible | Voir la pièce |
| 2 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 5 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 6 | SGS532938542093 | Roulement | Disponible | Voir la pièce |
| 7 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 8 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 9 | SGS532033322433 | Engrenage | Disponible | Voir la pièce |
| 10 | SGS532930252123R | Pignon | Non reliée | |
| 11 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 12 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 13 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 14 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 16 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309503505 | Vis | Disponible | Voir la pièce |
| 18 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532113326273 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN443821006 | Volant | Disponible | Voir la pièce |
| 23 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 24 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508243 | Bras de levage | Disponible | Voir la pièce |
| 2 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 2 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 5 | SGS532113415563 | Support | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 7 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 8 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 9 | SGS532980412173 | Levier | Disponible | Voir la pièce |
| 10 | SGN532151195 | Poignee | Disponible | Voir la pièce |
| 11 | SGN315231265 | Ressort | Disponible | Voir la pièce |
| 12 | SGS532113425333 | Support | Disponible | Voir la pièce |
| 13 | SGS532913413293 | Support | Disponible | Voir la pièce |
| 14 | SGN532151192 | Tige | Disponible | Voir la pièce |
| 15 | SGN532151193 | Tige | Disponible | Voir la pièce |
| 15 | SGN532151193 | Tige | Disponible | Voir la pièce |
| 16 | SGS532090162083 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532095213823 | Entretoise | Disponible | Voir la pièce |
| 18 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532080323323 | Tige | Disponible | Voir la pièce |
| 20 | SGS532913424373 | Bras de levage | Disponible | Voir la pièce |
| 21 | SGS532938122573 | Arbre | Disponible | Voir la pièce |
| 22 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 23 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 24 | SGN311129526 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 26 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 29 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 30 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 33 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 34 | SGN309503518 | Screw | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150991 | Siege | Disponible | Voir la pièce |
| 2 | SGS532113402403B | Support | Non reliée | |
| 3 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 4 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 12 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 14 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 16 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 17 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 18 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 19 | SGS532912962813 | Châssis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271186 | Cablage | Disponible | Voir la pièce |
| 2 | SGN341271193 | Cable | Disponible | Voir la pièce |
| 3 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 4 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 5 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 6 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 7 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 8 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
| 9 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 11 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 12 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 13 | SGN341271172 | Cable complet | Disponible | Voir la pièce |
| 14 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 15 | SGN346211006R | Batterie | Non reliée | |
| 16 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 17 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 18 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 19 | SGN345329017 | Contact | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362023R | Collier | Non reliée | |
| 1 | SGS532936362263 | Protection | Disponible | Voir la pièce |
| 2 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN532151196 | Embrayage | Disponible | Voir la pièce |
| 5 | SGN309579511 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 9 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 11 | SGS532094215953 | Boite | Disponible | Voir la pièce |
| 12 | SGN309019531 | Vis | Disponible | Voir la pièce |
| 13 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532913323033 | Etrier | Disponible | Voir la pièce |
| 15 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGS532013412973R | Vis | Non reliée | |
| 18 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 19 | SGN309203525 | Vis | Disponible | Voir la pièce |
| 20 | SGS532094214513 | Bague | Disponible | Voir la pièce |
| 21 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 23 | SGN272731217 | Courroie | Disponible | Voir la pièce |
| 24 | SGN532151118 | Poulie (moteur) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151584 | Panneau | Disponible | Voir la pièce |
| 2 | SGN532151613 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN532151585 | Base | Disponible | Voir la pièce |
| 4 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 5 | SGN341271187 | Carte electronique | Disponible | Voir la pièce |
| 6 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 7 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 8 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292159 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN324196022 | Roulement | Disponible | Voir la pièce |
| 11 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 12 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 17 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 18 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 20 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 21 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 22 | SGS532113415583 | Support | Disponible | Voir la pièce |
| 23 | SGS532096342193 | Connecteur | Disponible | Voir la pièce |
| 24 | SGS532113404693 | Support | Disponible | Voir la pièce |
| 25 | SGN273121027 | Bague | Disponible | Voir la pièce |
| 26 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 27 | SGN283293257 | Etiquette | Disponible | Voir la pièce |
| 28 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 29 | SGN532151194 | Boite | Disponible | Voir la pièce |
| 30 | SGN345329023 | Interrupteur | Disponible | Voir la pièce |
| 31 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 32 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 33 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 34 | SGS532016422283 | Support du colonne | Disponible | Voir la pièce |
| 35 | SGN309503517 | Vis | Disponible | Voir la pièce |
| 36 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 37 | SGN283293260 | Etiquette | Disponible | Voir la pièce |
| 38 | SGS532015422043 | Support | Disponible | Voir la pièce |
| 39 | - | N | Non reliée | |
| 40 | SGS532113425353 | Boitier batterie | Disponible | Voir la pièce |
| 41 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 43 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 44 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 45 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 46 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 47 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 48 | SGN321841093 | Flasque | Disponible | Voir la pièce |
| 49 | SGS532015422053 | Support | Disponible | Voir la pièce |
| 50 | SGS532113425363 | Etrier | Disponible | Voir la pièce |
| 51 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 52 | SGN345329025 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974472693 | Châssis | Disponible | Voir la pièce |
| 2 | SGS532074442233 | Tuyau | Disponible | Voir la pièce |
| 3 | SGS532074262133 | Tuyau | Disponible | Voir la pièce |
| 4 | SGS532074442253 | Tuyau | Disponible | Voir la pièce |
| 5 | SGS532074262013 | Tuyau | Disponible | Voir la pièce |
| 6 | SGS532913463253 | Poignee | Disponible | Voir la pièce |
| 7 | SGN532150135 | Bac | Disponible | Voir la pièce |
| 8 | SGS532015408483 | Etrier | Disponible | Voir la pièce |
| 9 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 10 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 11 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 12 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 13 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 14 | SGN309578535 | Vis | Disponible | Voir la pièce |
| 15 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 16 | SGN311212040 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 20 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 21 | SGN532151588 | Couvercle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532974422433 | Plaque support | Disponible | Voir la pièce |
| 2 | SGS532974432483 | Support | Disponible | Voir la pièce |
| 3 | SGS532913362033R | Support | Non reliée | |
| 4 | SGN309503510 | Vis | Disponible | Voir la pièce |
| 5 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 6 | SGS532974432463 | Support | Disponible | Voir la pièce |
| 7 | SGS532913369653 | Support | Disponible | Voir la pièce |
| 8 | SGS532974472703 | Tunnel | Disponible | Voir la pièce |
| 9 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 10 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 11 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 12 | SGS532913402043 | Support | Disponible | Voir la pièce |
| 13 | SGS532913402033 | Support | Disponible | Voir la pièce |
| 14 | SGN309578538 | Vis | Disponible | Voir la pièce |
| 15 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 16 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 17 | SGS532114302043 | Plaque | Disponible | Voir la pièce |
| 17 | SGS532114302043 | Plaque | Disponible | Voir la pièce |
| 18 | SGS532113408353 | Support | Disponible | Voir la pièce |
| 19 | SGS532014417343 | Plaque | Disponible | Voir la pièce |
| 20 | SGS532014417353 | Plaque | Disponible | Voir la pièce |
| 21 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 22 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 23 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 23 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 24 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 25 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 26 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 27 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 28 | SGS532113402453 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 1 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 3 | SGS532113408253 | Support | Disponible | Voir la pièce |
| 4 | SGS532980442613 | Levier | Disponible | Voir la pièce |
| 5 | SGS532095212883 | Entretoise | Non reliée | |
| 6 | SGN532151184 | Tige | Disponible | Voir la pièce |
| 7 | SGN315231171 | Ressort | Disponible | Voir la pièce |
| 8 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 9 | SGS532980422383 | Tige | Disponible | Voir la pièce |
| 11 | SGN273151013 | Couvercle | Disponible | Voir la pièce |
| 12 | SGN532151568R | Pedale | Non reliée | |
| 13 | SGN532991062 | Transmission | Disponible | Voir la pièce |
| 14 | SGS532113408273 | Support | Disponible | Voir la pièce |
| 15 | SGS532113408263 | Support | Disponible | Voir la pièce |
| 15 | SGS532113408263 | Support | Disponible | Voir la pièce |
| 16 | SGS532113425343 | Support | Disponible | Voir la pièce |
| 17 | SGS532080403183 | Etrier | Disponible | Voir la pièce |
| 18 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 19 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 19 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 20 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 21 | SGN273192027 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN532150993 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN532151186 | Tige | Disponible | Voir la pièce |
| 25 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 26 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 28 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 29 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN000532079 | Micro-interrupteur | Disponible | Voir la pièce |
| 32 | SGS532980365393 | Pied | Disponible | Voir la pièce |
| 33 | SGS532980442583 | Pedale de frein | Disponible | Voir la pièce |
| 34 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 35 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 36 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 37 | SGS532195203773 | Entretoise | Disponible | Voir la pièce |
| 38 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 39 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 41 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 41 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 42 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 43 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 44 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 45 | SGN311210507 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN309019533R | Vis | Non reliée | |
| 47 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 48 | SGS532113408283 | Support | Disponible | Voir la pièce |
| 49 | SGS532113408303 | Support | Disponible | Voir la pièce |
| 50 | SGS532113408293 | Support | Disponible | Voir la pièce |
| 51 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 52 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 53 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 54 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 55 | SGN442073016 | Bague | Disponible | Voir la pièce |
| 56 | SGN532940172 | Kit roue | Disponible | Voir la pièce |
| 56 | SGN532940172 | Kit roue | Disponible | Voir la pièce |
| 57 | SGS532014402173 | Support | Disponible | Voir la pièce |
| 58 | SGS532014412013 | Couvercle | Disponible | Voir la pièce |
| 59 | SGN309578507 | Pulley (engine) | Disponible | Voir la pièce |
| 60 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 61 | SGS532097412053 | Ressort | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472283R | Plateau de coupe | Non reliée | |
| 2 | SGS532038523923 | Flasque | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 3 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 4 | SGS532038128403 | Arbre | Disponible | Voir la pièce |
| 5 | SGS532038128413 | Arbre | Disponible | Voir la pièce |
| 6 | SGN532151209 | Poulie | Disponible | Voir la pièce |
| 6 | SGN532151209 | Poulie | Disponible | Voir la pièce |
| 7 | SGS532913413303 | Support | Disponible | Voir la pièce |
| 8 | SGS532094214173 | Bague | Disponible | Voir la pièce |
| 9 | SGN309503519 | Vis | Disponible | Voir la pièce |
| 10 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 12 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 12 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 13 | SGN311733032 | Bague | Disponible | Voir la pièce |
| 13 | SGN311733032 | Bague | Disponible | Voir la pièce |
| 14 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 14 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 15 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 15 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 16 | 68120041 | Pivot | Disponible | Voir la pièce |
| 16 | 68120041 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 17 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 19 | SGS532014417293 | Pied | Disponible | Voir la pièce |
| 20 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 21 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 23 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 24 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 24 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 27 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 28 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 28 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 28 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 29 | SGS532050422843 | Lame | Disponible | Voir la pièce |
| 30 | SGS532050422833 | Lame | Disponible | Voir la pièce |
| 31 | SGN315231234 | Spring | Disponible | Voir la pièce |
| 32 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 34 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 35 | SGS532038523933 | Flasque | Disponible | Voir la pièce |
| 36 | SGS532114327243 | Bloc de glissement | Disponible | Voir la pièce |
| 37 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 38 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 40 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 41 | SGN273111057 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN272731234 | Courroie | Disponible | Voir la pièce |
| 2 | SGN532151590 | Capot courroie | Disponible | Voir la pièce |
| 3 | SGN532151589 | Capot courroie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130021 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 3 | SGN532151591 | Collier | Disponible | Voir la pièce |
| 4 | SGN273111062 | Joint | Disponible | Voir la pièce |
| 5 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 6 | SGS532986018003 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151570R | Capot | Non reliée | |
| 2 | SGN341271169 | Ampoule | Disponible | Voir la pièce |
| 3 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 4 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 5 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 6 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
| 7 | SGS532918452193 | Pare-chocs | Disponible | Voir la pièce |
| 8 | SGN321841091 | Bouchon | Disponible | Voir la pièce |
