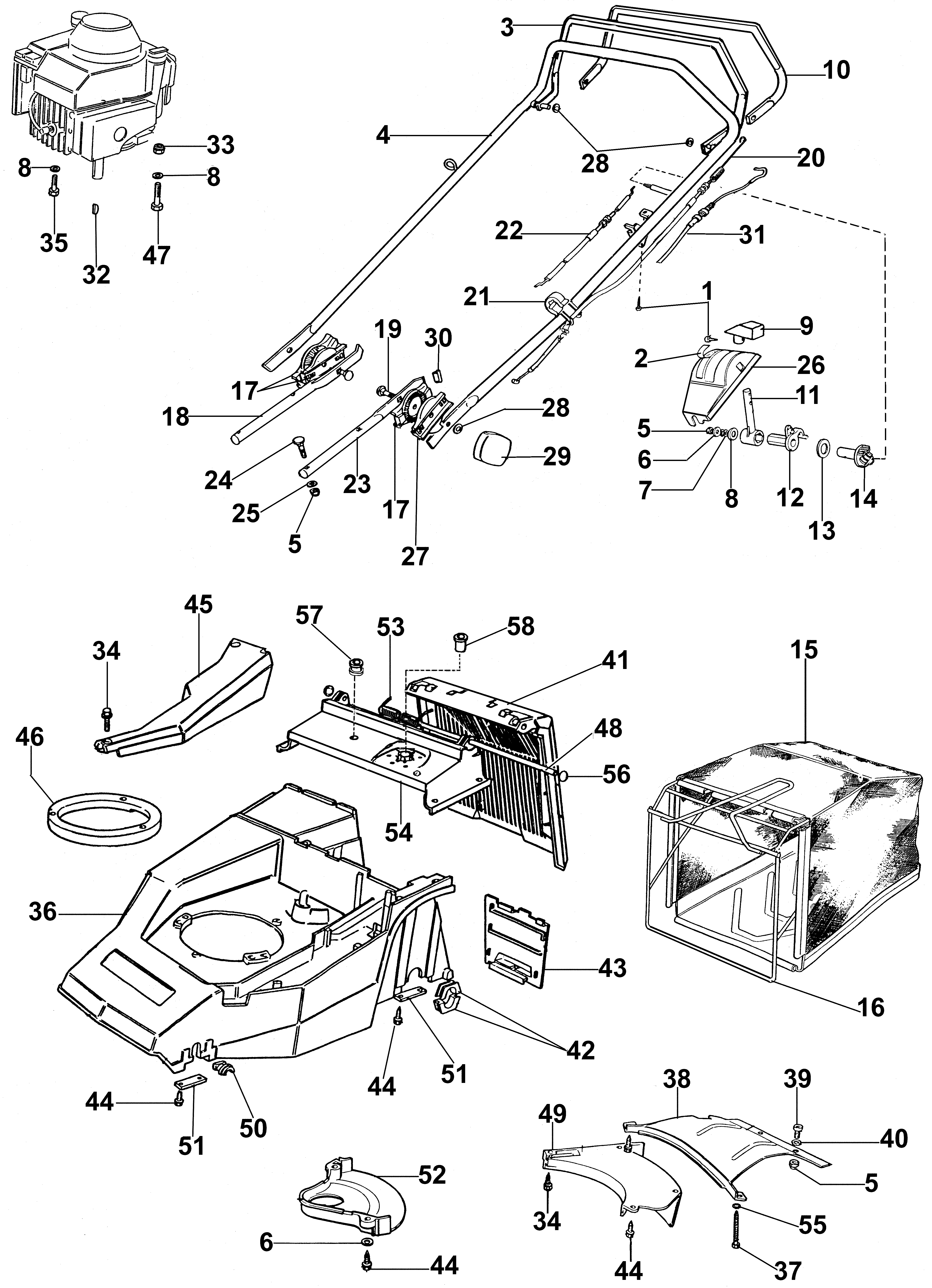

Vue Éclatée LUX 53 T
Retrouvez les pièces détachées, références et repères disponibles pour LUX 53 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 2 | 8202086 | Etiquette | Disponible | Voir la pièce |
| 3 | 8203231 | Levier | Disponible | Voir la pièce |
| 4 | 8203303 | Kit poignee | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 7 | 3027002 | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 10 | 8203236R | Levier traction | Non reliée | |
| 11 | 8200525H | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 8202169R | Moyeu | Non reliée | |
| 13 | 8201261 | Rondelle | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 15 | 8203225AR | Bac | Disponible | Voir la pièce |
| 16 | 8203006AR | Châssis | Disponible | Voir la pièce |
| 17 | 8202121R | Disque | Non reliée | |
| 17 | 8202121R | Disque | Non reliée | |
| 18 | 8203302 | Kit support | Disponible | Voir la pièce |
| 19 | 3910015R | Vis | Non reliée | |
| 20 | 8202031ER | Cable traction | Disponible | Voir la pièce |
| 21 | 66060231R | Bande | Disponible | Voir la pièce |
| 22 | 8202032R | Cable accellerateur | Disponible | Voir la pièce |
| 23 | 8203302 | Kit support | Disponible | Voir la pièce |
| 24 | 3910018 | Vis | Disponible | Voir la pièce |
| 25 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 26 | 8202016 | Tableau de bord | Disponible | Voir la pièce |
| 27 | 8202122R | Disque | Disponible | Voir la pièce |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 29 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 30 | 8202124 | Bouchon | Disponible | Voir la pièce |
| 31 | 8203245 | Cable | Disponible | Voir la pièce |
| 32 | 8202126R | Clavette | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3960038R | Vis | Disponible | Voir la pièce |
| 34 | 3960038R | Vis | Disponible | Voir la pièce |
| 35 | 3906099 | Vis | Disponible | Voir la pièce |
| 36 | 8203538 | Chassis + Protection | Disponible | Voir la pièce |
| 37 | 8203264R | Vis | Non reliée | |
| 38 | 8203514R | Fermeture | Disponible | Voir la pièce |
| 39 | 3806038R | Vis | Disponible | Voir la pièce |
| 40 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 41 | 8203010R | Fermature | Non reliée | |
| 42 | 8201193CR | Bague | Non reliée | |
| 43 | 8201030R | Couvercle | Non reliée | |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 45 | 8201198BR | Couvercle | Disponible | Voir la pièce |
| 46 | 8203105 | Bague | Disponible | Voir la pièce |
| 47 | 3906089 | Vis | Disponible | Voir la pièce |
| 48 | 8202040 | Pivot | Disponible | Voir la pièce |
| 49 | 8201192R | Couvercle | Disponible | Voir la pièce |
| 50 | 8201363CR | Bague | Non reliée | |
| 51 | 8200452R | Bride | Non reliée | |
| 51 | 8200452R | Bride | Non reliée | |
| 52 | 8200239R | Protection | Disponible | Voir la pièce |
| 53 | 8202029R | Ressort | Non reliée | |
| 54 | 8203092 | Couvercle | Disponible | Voir la pièce |
| 55 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 56 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 57 | 8200322 | Passe-cable | Disponible | Voir la pièce |
| 58 | 8202004 | Bague | Disponible | Voir la pièce |

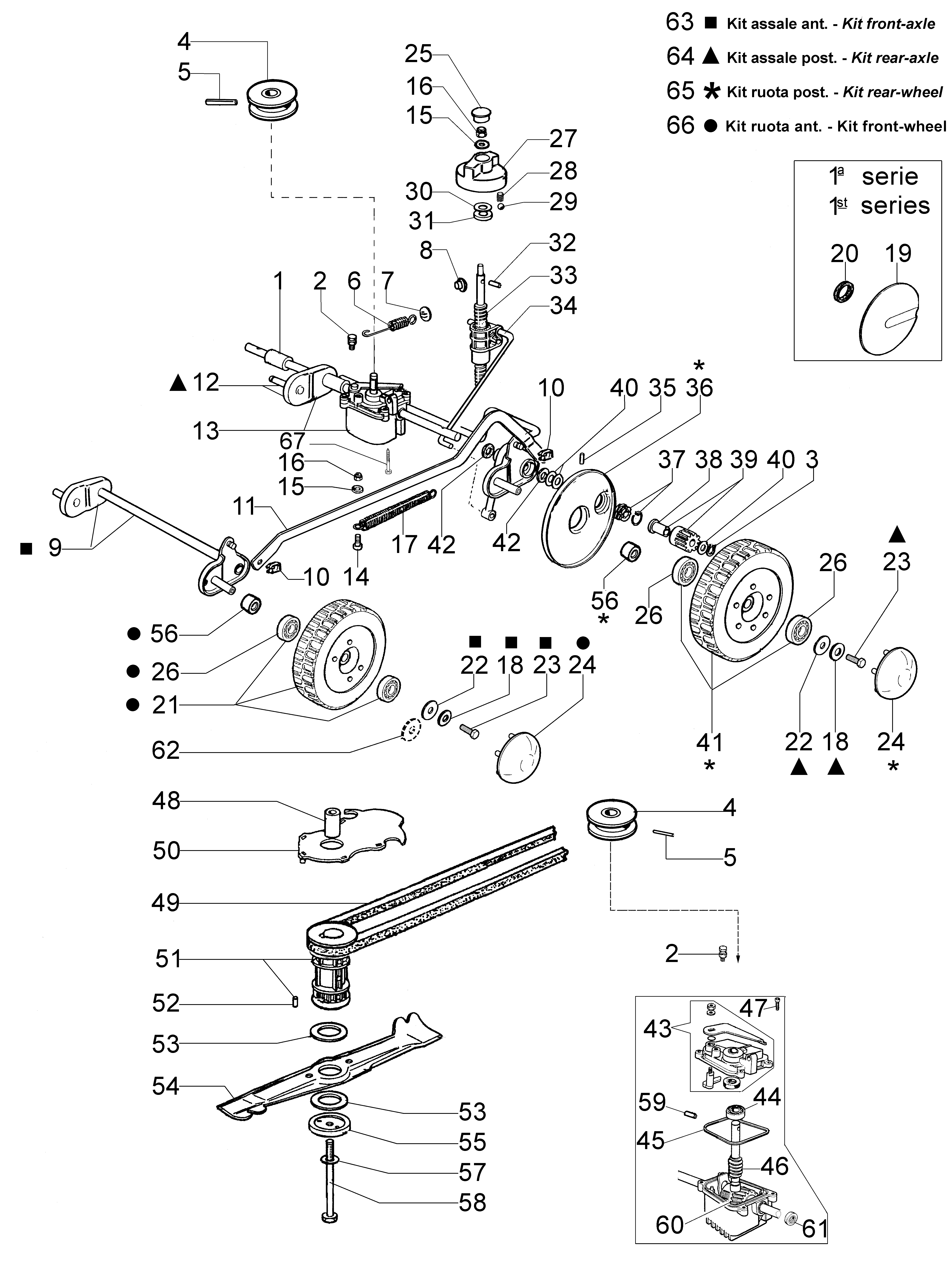

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8202039AR | Bague | Non reliée | |
| 2 | 8202010R | Pivot | Disponible | Voir la pièce |
| 2 | 8202010R | Pivot | Disponible | Voir la pièce |
| 3 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 4 | 8203058AR | Poulie | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 5 | 3022020R | Goupille | Disponible | Voir la pièce |
| 6 | 8202009AR | Ressort | Disponible | Voir la pièce |
| 7 | 8202052R | Bride | Disponible | Voir la pièce |
| 8 | 8202123 | Bouchon | Disponible | Voir la pièce |
| 9 | 8203308BR | Assieu anterieur | Non reliée | |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 10 | 3033131R | Arrêt | Disponible | Voir la pièce |
| 11 | 8203044R | Entretoise | Non reliée | |
| 12 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 13 | 8203312R | Transmission | Disponible | Voir la pièce |
| 14 | 3801022R | Vis | Non reliée | |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 15 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 66060043R | Ressort | Non reliée | |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 18 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 19 | 8200088 | Disque | Disponible | Voir la pièce |
| 20 | 8203290 | Pare-poussière | Disponible | Voir la pièce |
| 21 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 22 | 8203307 | Rondelle | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 23 | 301000042R | Vis | Disponible | Voir la pièce |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 24 | 66060276R | Enjoliveur | Non reliée | |
| 25 | 8202008 | Bouchon | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 26 | 3035022R | Roulement | Disponible | Voir la pièce |
| 27 | 8202007 | Poignée | Non reliée | |
| 28 | 8202090 | Ressort | Disponible | Voir la pièce |
| 29 | 3033002 | Bille | Disponible | Voir la pièce |
| 30 | 3064024 | Rondelle | Disponible | Voir la pièce |
| 31 | 3064025 | Rondelle | Disponible | Voir la pièce |
| 32 | 3033009R | Rouleau | Disponible | Voir la pièce |
| 33 | 8202003 | Vis | Disponible | Voir la pièce |
| 34 | 8203021R | Mere vis | Disponible | Voir la pièce |
| 35 | 3033008R | Rouleau | Disponible | Voir la pièce |
| 36 | 8203335AR | Enjoliveur | Disponible | Voir la pièce |
| 37 | 8202070AR | Collier right | Non reliée | |
| 37 | 8202071AR | Collier left | Non reliée | |
| 38 | 8202062R | Bague | Disponible | Voir la pièce |
| 39 | 8202063R | Pignon | Non reliée | |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 40 | 3064012R | Entretoise | Disponible | Voir la pièce |
| 41 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 42 | 8202311R | Bague | Disponible | Voir la pièce |
| 42 | 8202311R | Bague | Disponible | Voir la pièce |
| 43 | 8202293R | Couvercle | Disponible | Voir la pièce |
| 44 | 3035023R | Roulement | Non reliée | |
| 45 | 8202292R | Joint | Disponible | Voir la pièce |
| 46 | 8202291R | Vis sans fin | Disponible | Voir la pièce |
| 47 | 3960090AR | Vis | Disponible | Voir la pièce |
| 48 | 8203020R | Entretoise | Disponible | Voir la pièce |
| 49 | 3047019R | Courroie 10X875 | Non reliée | |
| 50 | 8200341R | Protection | Disponible | Voir la pièce |
| 51 | 8201341R | Moyeu | Disponible | Voir la pièce |
| 52 | 3023010R | Goupille | Disponible | Voir la pièce |
| 53 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 53 | 8201246R | Rondelle | Disponible | Voir la pièce |
| 54 | 8203141R | Lame | Non reliée | |
| 55 | 8203316R | Rondelle | Disponible | Voir la pièce |
| 56 | 8203336R | Bague | Disponible | Voir la pièce |
| 56 | 8203336R | Bague | Disponible | Voir la pièce |
| 57 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 58 | 3906155R | Vis | Disponible | Voir la pièce |
| 59 | 3022007R | Goupille | Disponible | Voir la pièce |
| 60 | 8202334R | Roue | Disponible | Voir la pièce |
| 61 | 380000022 | Bague | Disponible | Voir la pièce |
| 62 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 63 | 8203308BR | Assieu anterieur | Non reliée | |
| 63 | 8203308BR | Assieu anterieur | Non reliée | |
| 64 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 64 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 64 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 64 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 64 | 8203309 | Kit axe arrière | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 65 | 8203339B | Kit roue posterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 66 | 8203340A | Kit roue anterieure | Disponible | Voir la pièce |
| 67 | 8203264R | Vis | Non reliée |

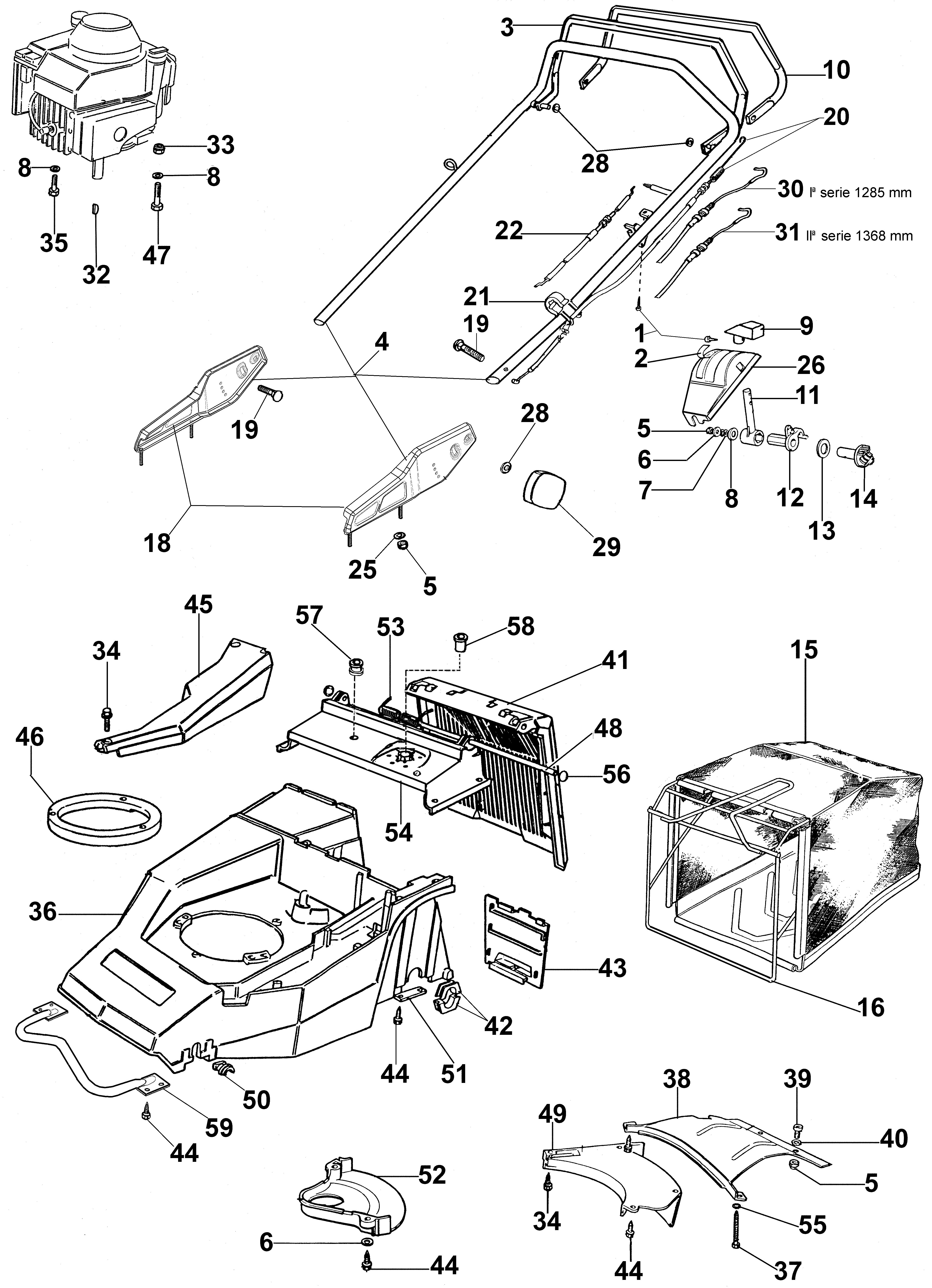

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960016R | Vis | Disponible | Voir la pièce |
| 2 | 8202086 | Etiquette | Disponible | Voir la pièce |
| 3 | 8203231 | Levier | Disponible | Voir la pièce |
| 4 | 8203303 | Kit poignee | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 7 | 3027002 | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 9 | 8200107M | Pommeau | Disponible | Voir la pièce |
| 10 | 8203236R | Levier traction | Non reliée | |
| 11 | 8200525H | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 8202169R | Moyeu | Non reliée | |
| 13 | 8201261 | Rondelle | Disponible | Voir la pièce |
| 14 | 8202170A | Bague | Disponible | Voir la pièce |
| 15 | 8203225AR | Bac | Disponible | Voir la pièce |
| 16 | 8203006AR | Châssis | Disponible | Voir la pièce |
| 18 | 8203302 | Kit support | Disponible | Voir la pièce |
| 19 | 3910015R | Vis | Non reliée | |
| 20 | 8202031ER | Cable traction | Disponible | Voir la pièce |
| 21 | 66060231R | Bande | Disponible | Voir la pièce |
| 22 | 8202032R | Cable accellerateur | Disponible | Voir la pièce |
| 25 | 8200372 | Rondelle | Disponible | Voir la pièce |
| 26 | 8202016 | Tableau de bord | Disponible | Voir la pièce |
| 28 | 3916008R | Rondelle | Non reliée | |
| 28 | 3916008R | Rondelle | Non reliée | |
| 29 | 66060395R | Pommeau | Disponible | Voir la pièce |
| 30 | 8202135R | Fil frein moteur 1285mm | Disponible | Voir la pièce |
| 31 | 8203356R | Fil frein moteur 1368mm | Disponible | Voir la pièce |
| 32 | 8202126R | Clavette | Disponible | Voir la pièce |
| 33 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 34 | 3960038R | Vis | Disponible | Voir la pièce |
| 34 | 3960038R | Vis | Disponible | Voir la pièce |
| 35 | 3906080 | Vis | Disponible | Voir la pièce |
| 36 | 8203538 | Chassis + Protection | Disponible | Voir la pièce |
| 37 | 8203264R | Vis | Non reliée | |
| 38 | 8203514R | Fermeture | Disponible | Voir la pièce |
| 39 | 3806038R | Vis | Disponible | Voir la pièce |
| 40 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 41 | 8203010R | Fermature | Non reliée | |
| 42 | 8201193CR | Bague | Non reliée | |
| 43 | 8201030R | Couvercle | Non reliée | |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 44 | 3960031R | Vis | Disponible | Voir la pièce |
| 45 | 8201198BR | Couvercle | Disponible | Voir la pièce |
| 46 | 8203105 | Bague | Disponible | Voir la pièce |
| 47 | 3906089 | Vis | Disponible | Voir la pièce |
| 48 | 8202040 | Pivot | Disponible | Voir la pièce |
| 49 | 8201192R | Couvercle | Disponible | Voir la pièce |
| 50 | 8201363CR | Bague | Non reliée | |
| 51 | 8200452R | Bride | Non reliée | |
| 52 | 8200239R | Protection | Disponible | Voir la pièce |
| 53 | 8202029R | Ressort | Non reliée | |
| 54 | 8203092 | Couvercle | Disponible | Voir la pièce |
| 55 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 56 | 3045027R | Arrêt | Disponible | Voir la pièce |
| 57 | 8200322 | Passe-cable | Disponible | Voir la pièce |
| 58 | 8202004 | Bague | Disponible | Voir la pièce |
| 59 | 8203315BR | Protection | Disponible | Voir la pièce |
