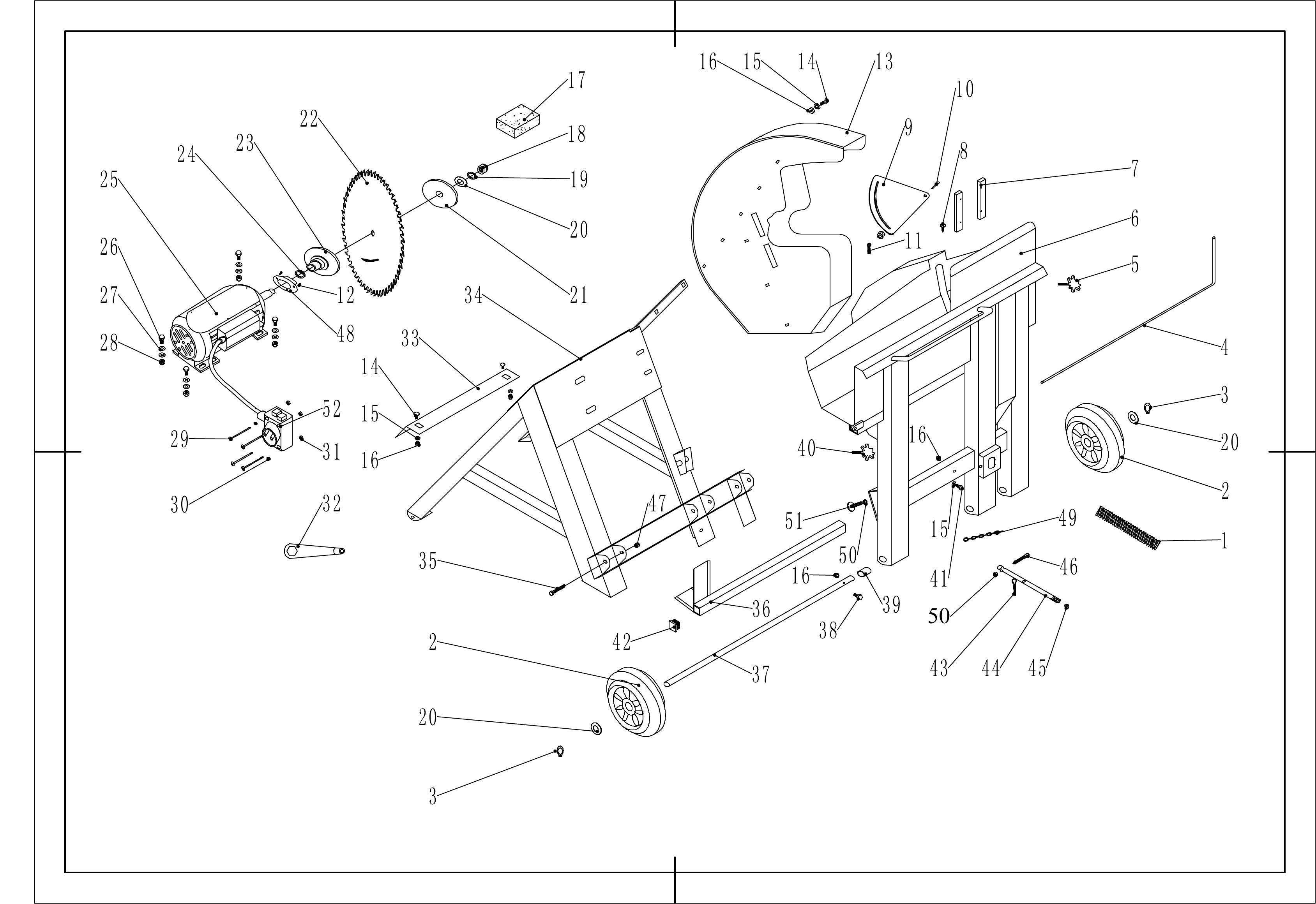

Vue Éclatée LCS 450
Retrouvez les pièces détachées, références et repères disponibles pour LCS 450.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0503519 | Ressort | Disponible | Voir la pièce |
| 2 | 0501208 | Roue | Disponible | Voir la pièce |
| 2 | 0501208 | Roue | Disponible | Voir la pièce |
| 3 | 0502328 | Circlips | Disponible | Voir la pièce |
| 3 | 0502328 | Circlips | Disponible | Voir la pièce |
| 4 | 0503521 | Tige rallonge | Disponible | Voir la pièce |
| 5 | 0502023 | Vis | Disponible | Voir la pièce |
| 6 | 0301233 | Chassis mobile | Disponible | Voir la pièce |
| 7 | 0501175 | Ailette | Disponible | Voir la pièce |
| 8 | 0502202 | Vis | Disponible | Voir la pièce |
| 9 | 0504503 | Bloque copeaux | Disponible | Voir la pièce |
| 10 | 0502612 | Rivet | Disponible | Voir la pièce |
| 11 | 0502063 | Axe | Disponible | Voir la pièce |
| 12 | 0502611 | Vis | Disponible | Voir la pièce |
| 13 | 0301340 | Capot | Disponible | Voir la pièce |
| 14 | 0502006 | Vis | Disponible | Voir la pièce |
| 14 | 0502006 | Vis | Disponible | Voir la pièce |
| 15 | 0502176 | Rondelle | Disponible | Voir la pièce |
| 15 | 0502176 | Rondelle | Disponible | Voir la pièce |
| 15 | 0502176 | Rondelle | Disponible | Voir la pièce |
| 16 | 0502251 | Ecrou | Disponible | Voir la pièce |
| 16 | 0502251 | Ecrou | Disponible | Voir la pièce |
| 16 | 0502251 | Ecrou | Disponible | Voir la pièce |
| 16 | 0502251 | Ecrou | Disponible | Voir la pièce |
| 17 | 0501176 | Bloc | Disponible | Voir la pièce |
| 18 | 0502090 | Ecrou | Disponible | Voir la pièce |
| 19 | 0502422 | Rondelle | Disponible | Voir la pièce |
| 20 | 0502174 | Rondelle | Disponible | Voir la pièce |
| 20 | 0502174 | Rondelle | Disponible | Voir la pièce |
| 20 | 0502174 | Rondelle | Disponible | Voir la pièce |
| 21 | 0503297 | Flasque avant | Disponible | Voir la pièce |
| 22 | 0503524 | Lame de scie | Disponible | Voir la pièce |
| 23 | 0503154 | Flasque arrière | Disponible | Voir la pièce |
| 24 | 0503706 | Manchon | Disponible | Voir la pièce |
| 25 | 0506013 | Moteur | Disponible | Voir la pièce |
| 26 | 0502143 | Vis | Disponible | Voir la pièce |
| 27 | 0502030 | Rondelle | Disponible | Voir la pièce |
| 28 | 0502252 | Ecrou | Disponible | Voir la pièce |
| 29 | 0502197 | Vis | Disponible | Voir la pièce |
| 30 | 0502258 | Rondelle | Disponible | Voir la pièce |
| 31 | 02260 | Ecrou | Disponible | Voir la pièce |
| 32 | 0208005 | Clé | Disponible | Voir la pièce |
| 33 | 0301339 | Traverse avant | Disponible | Voir la pièce |
| 34 | 0301338 | Banc | Disponible | Voir la pièce |
| 35 | 0502272 | Vis | Disponible | Voir la pièce |
| 36 | 0301238 | Support | Disponible | Voir la pièce |
| 37 | 0503523 | Axe de roue | Disponible | Voir la pièce |
| 38 | 0502118 | Vis | Disponible | Voir la pièce |
| 39 | 0503522 | Entretoise | Disponible | Voir la pièce |
| 40 | 0501044 | Vis | Disponible | Voir la pièce |
| 41 | 0502119 | Vis | Disponible | Voir la pièce |
| 42 | 0501028 | Bouchon | Disponible | Voir la pièce |
| 43 | 0503462 | Goupille | Disponible | Voir la pièce |
| 44 | 0503520 | Axe | Disponible | Voir la pièce |
| 45 | 0502363 | Ecrou | Disponible | Voir la pièce |
| 46 | 0502148 | Vis | Disponible | Voir la pièce |
| 48 | 05030048 | Gaine arbre moteur | Disponible | Voir la pièce |
| 49 | 0503799 | Chaine | Disponible | Voir la pièce |
| 50 | 0502088 | Ecrou | Disponible | Voir la pièce |
| 50 | 0502088 | Ecrou | Disponible | Voir la pièce |
| 51 | 0302047 | Vis | Disponible | Voir la pièce |
| 52 | 0506036 | Interrupteur | Disponible | Voir la pièce |
