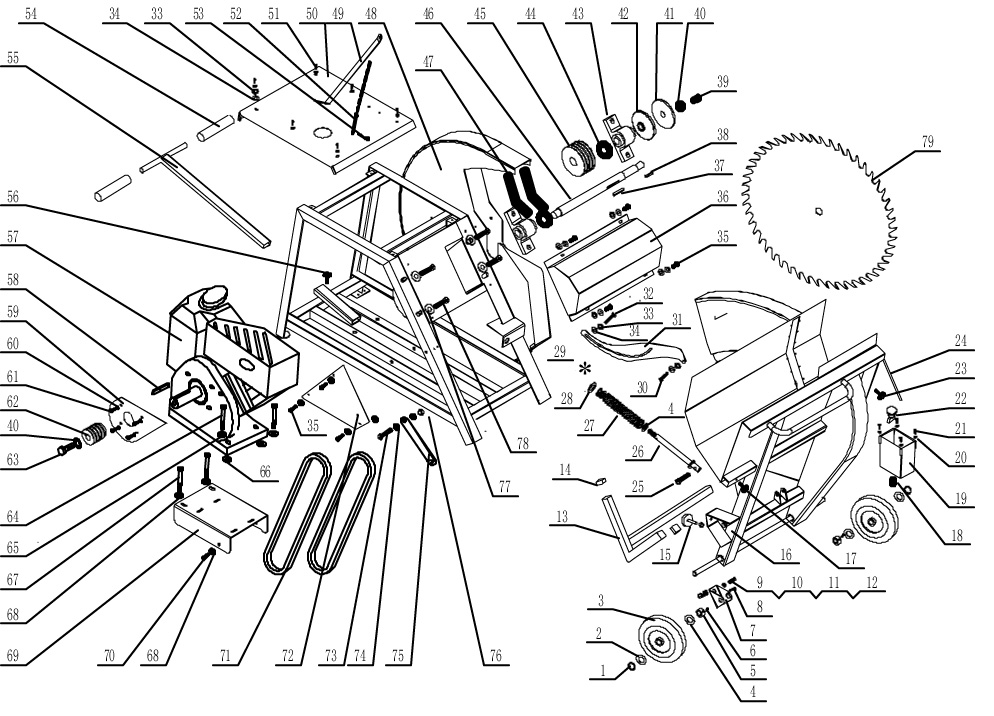

Vue Éclatée LCS 700AE
Retrouvez les pièces détachées, références et repères disponibles pour LCS 700AE.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 05020657 | Circlips | Disponible | Voir la pièce |
| 2 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 3 | 05080263 | Roue | Disponible | Voir la pièce |
| 4 | 05080755 | Rondelle | Disponible | Voir la pièce |
| 4 | 05080755 | Rondelle | Disponible | Voir la pièce |
| 5 | 02037025 | Carter verrouillage | Disponible | Voir la pièce |
| 6 | 05021420 | Douille hexagonale | Disponible | Voir la pièce |
| 7 | 02037031 | Cadre de connexion | Disponible | Voir la pièce |
| 8 | 05021411 | Vis | Disponible | Voir la pièce |
| 9 | 05020279 | Vis | Disponible | Voir la pièce |
| 10 | 05020589 | Rondelle | Disponible | Voir la pièce |
| 11 | 05020622 | Rondelle | Disponible | Voir la pièce |
| 12 | 05020536 | Ecrou | Disponible | Voir la pièce |
| 13 | 02037017 | Prolongation | Disponible | Voir la pièce |
| 14 | 05080304 | Bouchon | Disponible | Voir la pièce |
| 15 | 08080365 | Molette | Disponible | Voir la pièce |
| 16 | 02037020 | Chassis mobile | Disponible | Voir la pièce |
| 17 | 05071864 | Vis | Disponible | Voir la pièce |
| 18 | 05080731 | Jonction | Disponible | Voir la pièce |
| 19 | 05080724 | Boitier interrupteur | Disponible | Voir la pièce |
| 20 | 05020600 | Rondelle | Disponible | Voir la pièce |
| 21 | 05021375 | Vis | Disponible | Voir la pièce |
| 22 | 05040663 | Bouton arrêt d | Disponible | Voir la pièce |
| 23 | 05071592 | Vis | Disponible | Voir la pièce |
| 24 | 05077862 | Tige rallonge | Disponible | Voir la pièce |
| 25 | 05020284 | Vis | Disponible | Voir la pièce |
| 26 | 08081200 | Guidage | Disponible | Voir la pièce |
| 27 | 05077923 | Ressort | Disponible | Voir la pièce |
| 28 | 05020596 | Rondelle | Disponible | Voir la pièce |
| 29 | 05020567 | Ecrou | Disponible | Voir la pièce |
| 30 | 05021500 | Vis | Disponible | Voir la pièce |
| 31 | 02032438 | Bloque copeaux | Disponible | Voir la pièce |
| 32 | 05021501 | Vis | Disponible | Voir la pièce |
| 33 | 05021428 | Anneau | Disponible | Voir la pièce |
| 33 | 05021428 | Anneau | Disponible | Voir la pièce |
| 34 | 05080805 | Entretoise | Disponible | Voir la pièce |
| 34 | 05080805 | Entretoise | Disponible | Voir la pièce |
| 35 | 05020309 | Vis | Disponible | Voir la pièce |
| 35 | 05020309 | Vis | Disponible | Voir la pièce |
| 36 | 02037021 | Carter | Disponible | Voir la pièce |
| 37 | 05021330 | Clavette | Disponible | Voir la pièce |
| 38 | 05021348 | Clavette | Disponible | Voir la pièce |
| 39 | 05021097 | Vis | Disponible | Voir la pièce |
| 40 | 08080809 | Rondelle | Disponible | Voir la pièce |
| 40 | 08080809 | Rondelle | Disponible | Voir la pièce |
| 41 | 05030526 | Flasque extérieure | Disponible | Voir la pièce |
| 42 | 05030525 | Flasque intérieure | Disponible | Voir la pièce |
| 43 | 05021332 | Palier | Disponible | Voir la pièce |
| 44 | 05021550 | Roulement | Disponible | Voir la pièce |
| 45 | 02031050 | Poulie | Disponible | Voir la pièce |
| 46 | 05077924 | Arbre transmission | Disponible | Voir la pièce |
| 47 | 05080363 | Bande | Disponible | Voir la pièce |
| 48 | 02037019 | Cadre principal | Disponible | Voir la pièce |
| 49 | 02037029 | Barre support | Disponible | Voir la pièce |
| 50 | 02037023 | Plaque | Disponible | Voir la pièce |
| 51 | 05020312 | Vis | Disponible | Voir la pièce |
| 52 | 02050103 | Kit bouchon | Disponible | Voir la pièce |
| 53 | 05071637 | Clips | Disponible | Voir la pièce |
| 54 | 05080411 | Poignée | Disponible | Voir la pièce |
| 55 | 02027066 | Tube | Disponible | Voir la pièce |
| 56 | 05021584 | Vis | Disponible | Voir la pièce |
| 57 | 05060045 | Moteur | Disponible | Voir la pièce |
| 58 | 02045490 | Clavette | Disponible | Voir la pièce |
| 59 | 02037024 | Ecran | Disponible | Voir la pièce |
| 60 | 05020604 | Rondelle | Disponible | Voir la pièce |
| 61 | 05020332 | Vis | Disponible | Voir la pièce |
| 62 | 02032639 | Poulie | Disponible | Voir la pièce |
| 63 | 05021446 | Vis | Disponible | Voir la pièce |
| 64 | 05020272 | Vis | Disponible | Voir la pièce |
| 65 | 05020617 | Rondelle | Disponible | Voir la pièce |
| 66 | 05071294 | Entretoise | Disponible | Voir la pièce |
| 67 | 05021449 | Vis | Disponible | Voir la pièce |
| 68 | 08080809 | Rondelle | Disponible | Voir la pièce |
| 68 | 08080809 | Rondelle | Disponible | Voir la pièce |
| 69 | 02037028 | Support moteur | Disponible | Voir la pièce |
| 70 | 05021133 | Vis | Disponible | Voir la pièce |
| 71 | 05021539 | Courroie | Disponible | Voir la pièce |
| 72 | 02037022 | Logement courroie | Disponible | Voir la pièce |
| 73 | 05021175 | Vis | Disponible | Voir la pièce |
| 74 | 05020589 | Rondelle | Disponible | Voir la pièce |
| 75 | 02037018 | Crochet | Disponible | Voir la pièce |
| 76 | 05020564 | Ecrou | Disponible | Voir la pièce |
| 77 | 08081474 | Tampon | Disponible | Voir la pièce |
| 78 | 05020147 | Vis | Disponible | Voir la pièce |
| 79 | 05030971 | Lame de scie | Disponible | Voir la pièce |
