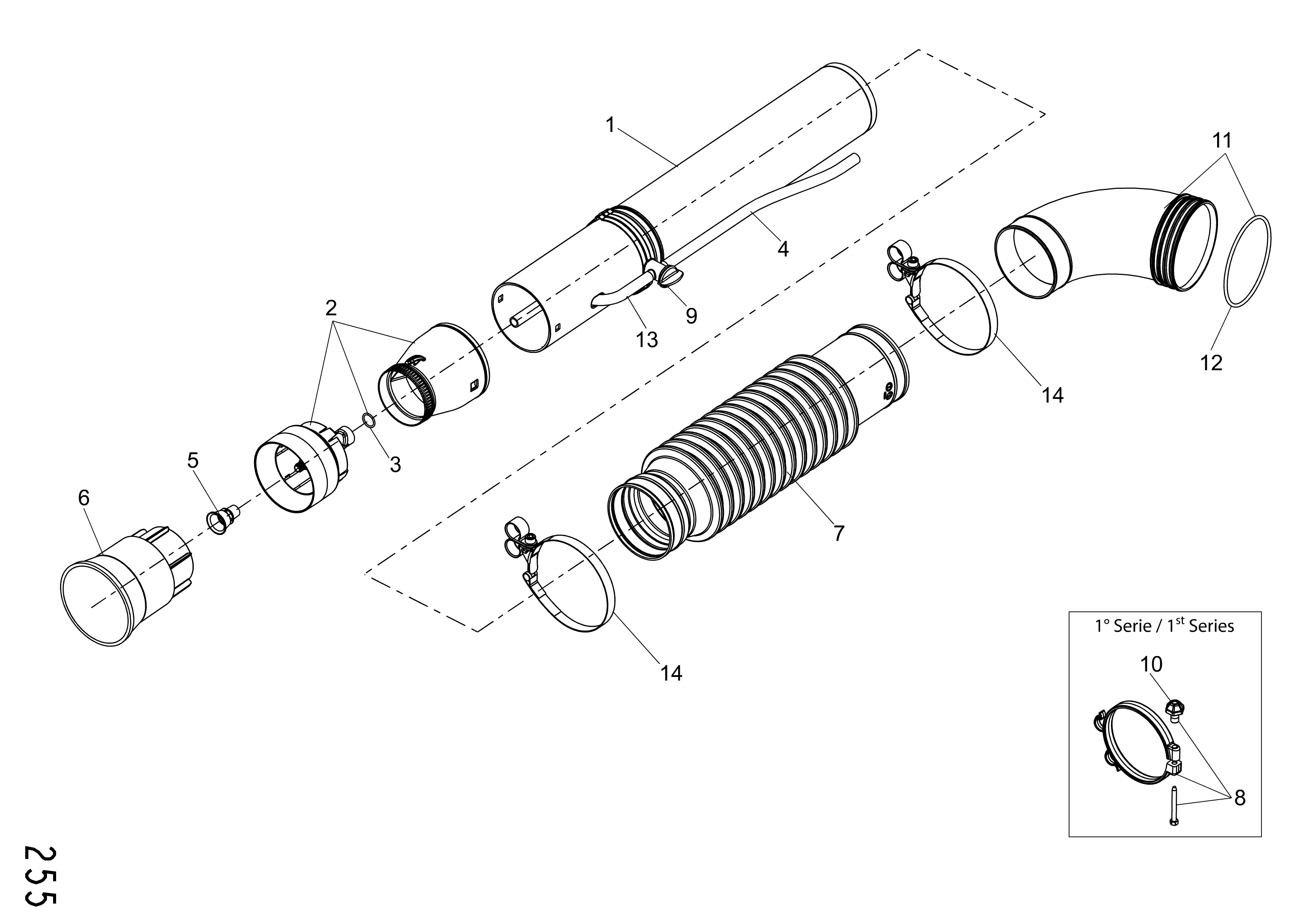

Vue Éclatée MB 90
Retrouvez les pièces détachées, références et repères disponibles pour MB 90.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI8217700 | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | CFI8217800 | Vis de reglage MAX | Disponible | Voir la pièce |
| 3 | CFI8218600 | Capot | Disponible | Voir la pièce |
| 4 | CFI0G50310 | Kit de conversion | Non reliée | |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |

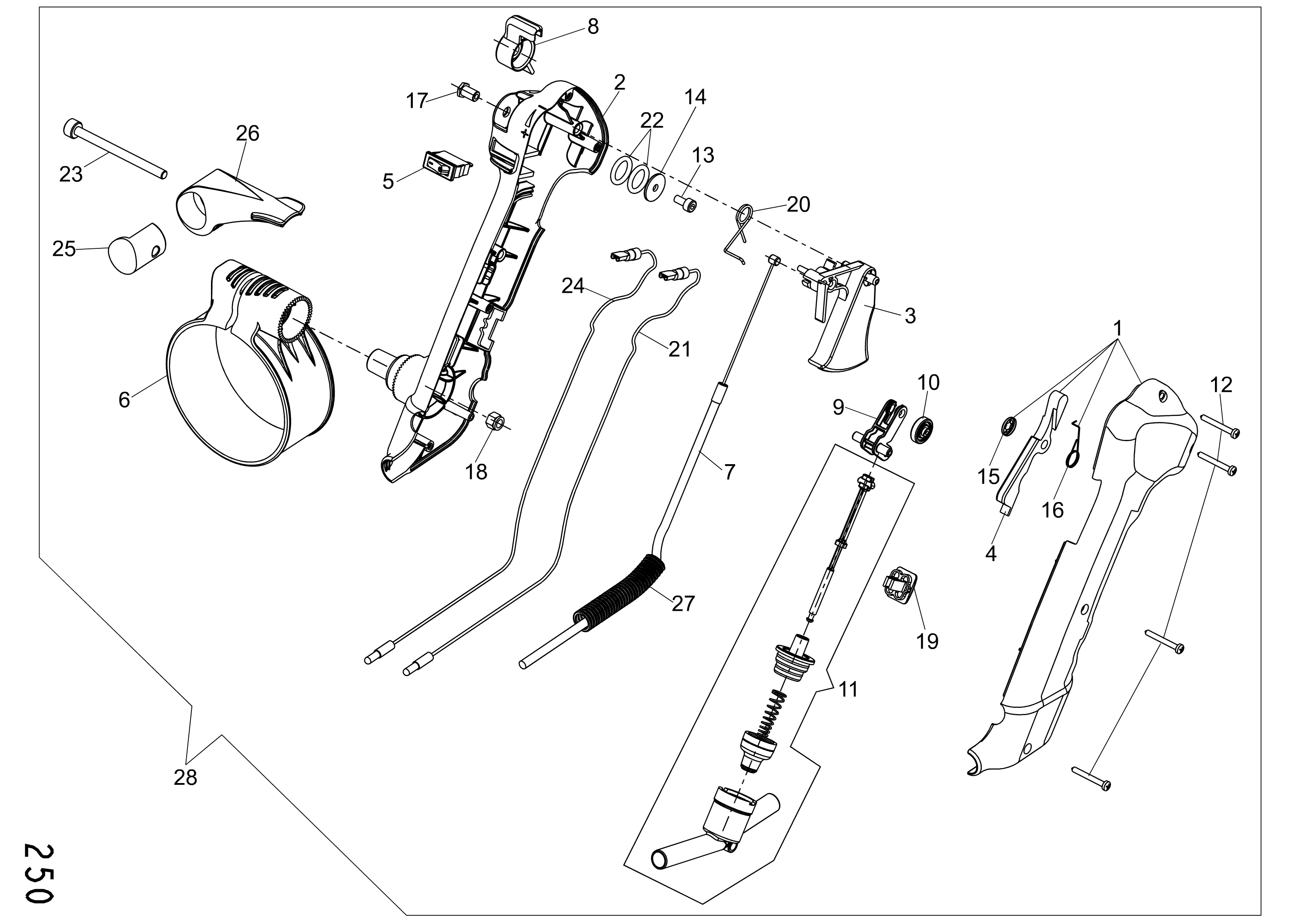

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI0G31501 | Jeu coussinet | Disponible | Voir la pièce |
| 2 | CFI3401800 | Coussinet | Disponible | Voir la pièce |
| 3 | CFI3402901 | Levier accelerateur | Disponible | Voir la pièce |
| 4 | CFI1202902 | Levier | Disponible | Voir la pièce |
| 5 | CFI3010200 | Interrupteur (arret) | Disponible | Voir la pièce |
| 6 | CFI3402800 | Bande | Disponible | Voir la pièce |
| 7 | CFI3401202 | Câble de gaz | Disponible | Voir la pièce |
| 8 | CFI3402000 | Levier de commande | Disponible | Voir la pièce |
| 9 | CFI3402200 | Levier | Disponible | Voir la pièce |
| 10 | CFI3402500 | Molette | Disponible | Voir la pièce |
| 11 | CFI0G32700 | Soupape compl. | Disponible | Voir la pièce |
| 12 | CFA5303100 | Vis | Disponible | Voir la pièce |
| 13 | 300000058R | Vis | Disponible | Voir la pièce |
| 14 | CFA3401500 | Rondelle | Disponible | Voir la pièce |
| 15 | CFA6201000 | Blocage | Disponible | Voir la pièce |
| 16 | CFI1202500 | Ressort | Disponible | Voir la pièce |
| 17 | CFI3401401 | Pivot | Disponible | Voir la pièce |
| 18 | CFA4800200 | Ecrou | Disponible | Voir la pièce |
| 19 | CFI3402100 | Levier | Disponible | Voir la pièce |
| 20 | 56590042 | Ressort | Non reliée | |
| 21 | CFI3010300 | Câble de masse | Disponible | Voir la pièce |
| 22 | 3049016R | Bague or | Disponible | Voir la pièce |
| 23 | 072700182 | Vis | Disponible | Voir la pièce |
| 24 | CFI3013900 | Câble de masse | Disponible | Voir la pièce |
| 25 | CFI3402400 | Corp | Disponible | Voir la pièce |
| 26 | CFI3402700 | Came | Disponible | Voir la pièce |
| 27 | CFI1205400 | Gaine | Disponible | Voir la pièce |
| 28 | CFI0G31602 | Poignee complete | Disponible | Voir la pièce |

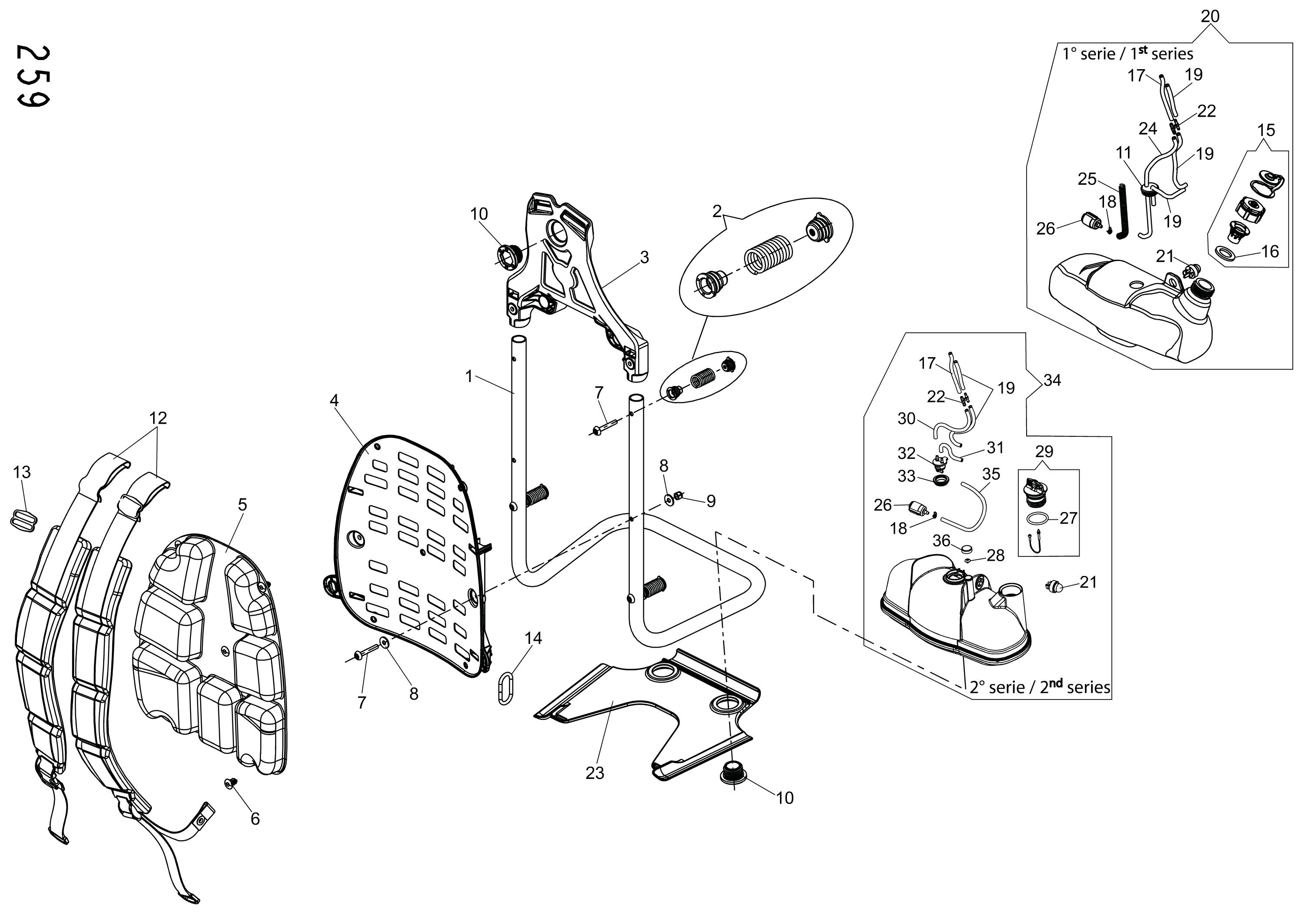

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI2113803 | Châssis | Disponible | Voir la pièce |
| 2 | CFI1204701 | Amortisseur | Disponible | Voir la pièce |
| 3 | CFI2114010 | Support | Disponible | Voir la pièce |
| 4 | CFI2114100 | Repose-tête | Disponible | Voir la pièce |
| 5 | CFI2114200 | Coussin | Disponible | Voir la pièce |
| 6 | CFA3112800 | Bouchon | Disponible | Voir la pièce |
| 7 | 3801028 | Vis | Disponible | Voir la pièce |
| 7 | 3801028 | Vis | Disponible | Voir la pièce |
| 8 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 9 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 10 | CFI2114300 | Bouchon | Disponible | Voir la pièce |
| 10 | CFI2114300 | Bouchon | Disponible | Voir la pièce |
| 11 | CFI2111200 | Passetube | Disponible | Voir la pièce |
| 12 | CFI2414410 | Harnais | Disponible | Voir la pièce |
| 13 | CFI5400400 | Boucle | Disponible | Voir la pièce |
| 14 | CFI3111100 | Bague | Disponible | Voir la pièce |
| 15 | CFI0G35510 | Bouchon | Disponible | Voir la pièce |
| 16 | CFI8305700 | Joint | Disponible | Voir la pièce |
| 17 | CFI8305000 | Tuyau flexible | Disponible | Voir la pièce |
| 17 | CFI8305000 | Tuyau flexible | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 19 | CFI8306300 | Tuyau | Disponible | Voir la pièce |
| 19 | CFI8306300 | Tuyau | Disponible | Voir la pièce |
| 19 | CFI8306300 | Tuyau | Disponible | Voir la pièce |
| 19 | CFI8306300 | Tuyau | Disponible | Voir la pièce |
| 20 | CFI0G40712 | Groupe réservoir | Disponible | Voir la pièce |
| 21 | 2318817R | Air purge | Non reliée | |
| 21 | 2318817R | Air purge | Non reliée | |
| 22 | CFI8305900 | Connecteur | Disponible | Voir la pièce |
| 22 | CFI8305900 | Connecteur | Disponible | Voir la pièce |
| 23 | CFI8307201 | Support | Disponible | Voir la pièce |
| 24 | CFI8305100 | Tuyau flexible | Disponible | Voir la pièce |
| 25 | CFI8304701 | Ressort | Disponible | Voir la pièce |
| 26 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 26 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 27 | CFI7303500 | Bague | Disponible | Voir la pièce |
| 28 | CFI8215400 | Soupape | Disponible | Voir la pièce |
| 29 | CFI0G40600 | Bouchon | Disponible | Voir la pièce |
| 30 | CFI8308200 | Tuyau flexible | Disponible | Voir la pièce |
| 31 | CFI8308100 | Tuyau | Disponible | Voir la pièce |
| 32 | CFI8307900 | Support | Disponible | Voir la pièce |
| 33 | CFI8307800 | Anneau ressort | Disponible | Voir la pièce |
| 34 | CFI0G40712 | Groupe réservoir | Disponible | Voir la pièce |
| 35 | CFI8306601 | Tuyau flexible | Disponible | Voir la pièce |
| 36 | CFI8307500 | Couvercle | Disponible | Voir la pièce |

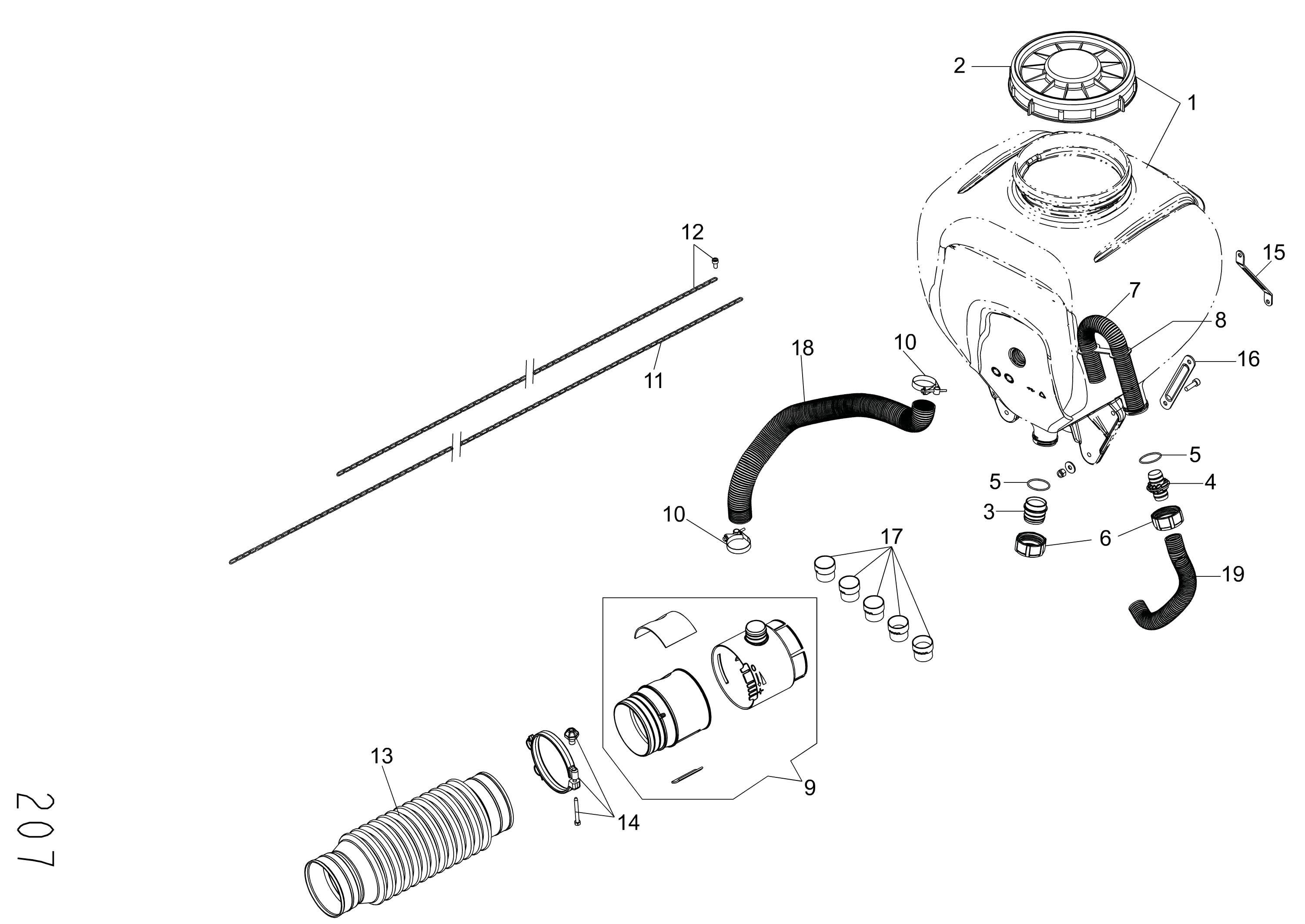

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI0G40210 | Reservoir complet | Disponible | Voir la pièce |
| 2 | CFI0G28410 | Bouchon | Disponible | Voir la pièce |
| 3 | CFI7302600 | Bague or | Disponible | Voir la pièce |
| 3 | CFI7302600 | Bague or | Disponible | Voir la pièce |
| 4 | CFI2114600 | Raccord | Disponible | Voir la pièce |
| 5 | CFI2114710 | Collier | Disponible | Voir la pièce |
| 5 | CFI2114710 | Collier | Disponible | Voir la pièce |
| 6 | CFI2114800 | Bouchon | Disponible | Voir la pièce |
| 7 | CFI2121000 | Filtre | Disponible | Voir la pièce |
| 8 | CFI2108201 | Tuyau | Disponible | Voir la pièce |
| 9 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 10 | 3801022R | Vis | Non reliée | |
| 11 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 12 | CFI2000700 | Tuyau | Disponible | Voir la pièce |
| 13 | CFA6701400 | Serre-tube | Disponible | Voir la pièce |
| 14 | CFI2116100 | Bouchon | Disponible | Voir la pièce |
| 15 | CFI0G40110 | Reservoir complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI2116410 | Tuyau | Disponible | Voir la pièce |
| 2 | CFI0G32301 | Diffuseur | Disponible | Voir la pièce |
| 3 | CFA7302800 | Bague or | Disponible | Voir la pièce |
| 4 | CFI2116001 | Tuyau | Disponible | Voir la pièce |
| 5 | CFI2109300 | Gicleur | Disponible | Voir la pièce |
| 6 | CFI2115500 | Tuyau | Disponible | Voir la pièce |
| 7 | CFI2114901 | Tuyau flexible | Disponible | Voir la pièce |
| 8 | CFI6905501 | Bande | Disponible | Voir la pièce |
| 9 | CFI0G32200 | Robinet | Disponible | Voir la pièce |
| 10 | CFA2112302 | Pommeau | Disponible | Voir la pièce |
| 11 | CFI0G23900 | Coude avec bague or | Disponible | Voir la pièce |
| 12 | 3049031R | Bague or | Disponible | Voir la pièce |
| 13 | CFI2115900 | Tuyau | Disponible | Voir la pièce |
| 14 | CFI6905501 | Bande | Disponible | Voir la pièce |
| 14 | CFI6905501 | Bande | Disponible | Voir la pièce |

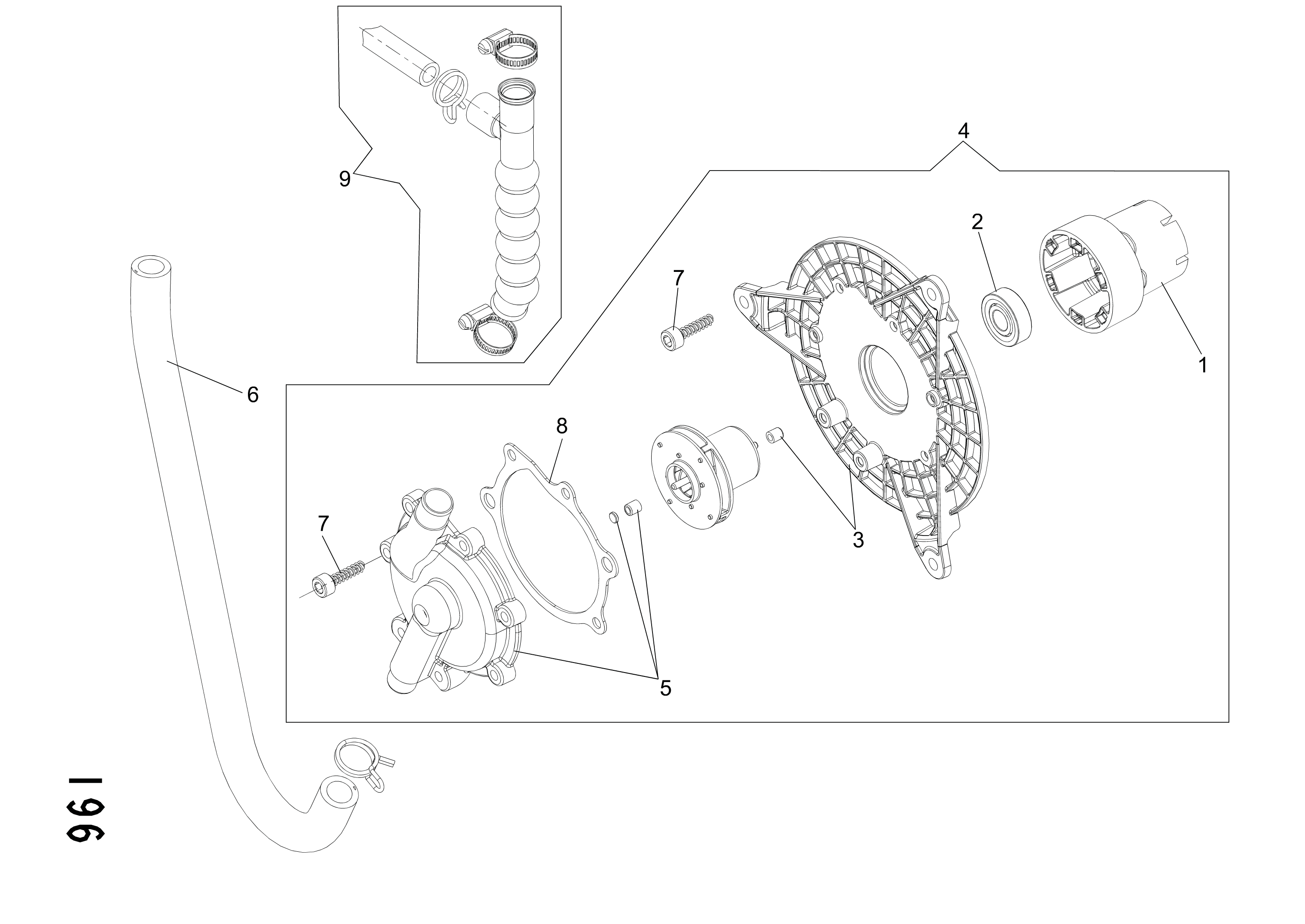

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI0G33300 | Entraineur | Disponible | Voir la pièce |
| 2 | CFI4002700 | Roulement | Disponible | Voir la pièce |
| 3 | CFI0G32800 | Corp pompe | Disponible | Voir la pièce |
| 4 | CFI0G33200 | Pompe hydraulique | Disponible | Voir la pièce |
| 5 | CFI0G32900 | Couvercle | Disponible | Voir la pièce |
| 6 | CFI2301000 | Tuyau | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 7 | 3801013R | Vis | Disponible | Voir la pièce |
| 8 | CFI2205700 | Joint | Disponible | Voir la pièce |
| 9 | CFI0G33500 | Tuyau | Disponible | Voir la pièce |

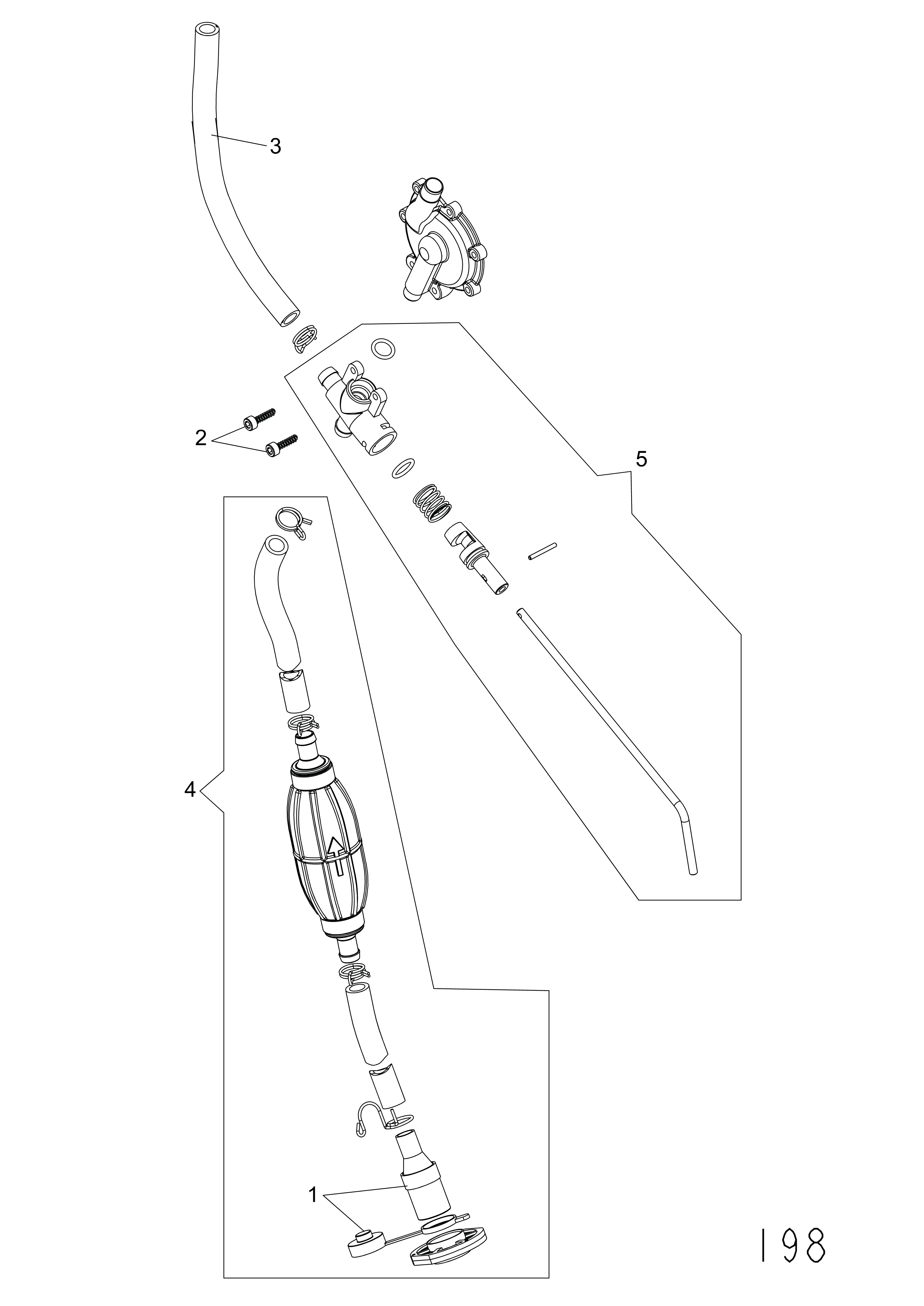

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI0G00901 | Soupape | Disponible | Voir la pièce |
| 2 | 3801013R | Vis | Disponible | Voir la pièce |
| 3 | CFI2300600 | Tuyau | Disponible | Voir la pièce |
| 4 | CFI0G33800 | Tuyau flexible | Disponible | Voir la pièce |
| 5 | CFI0G03101 | Robinet | Disponible | Voir la pièce |

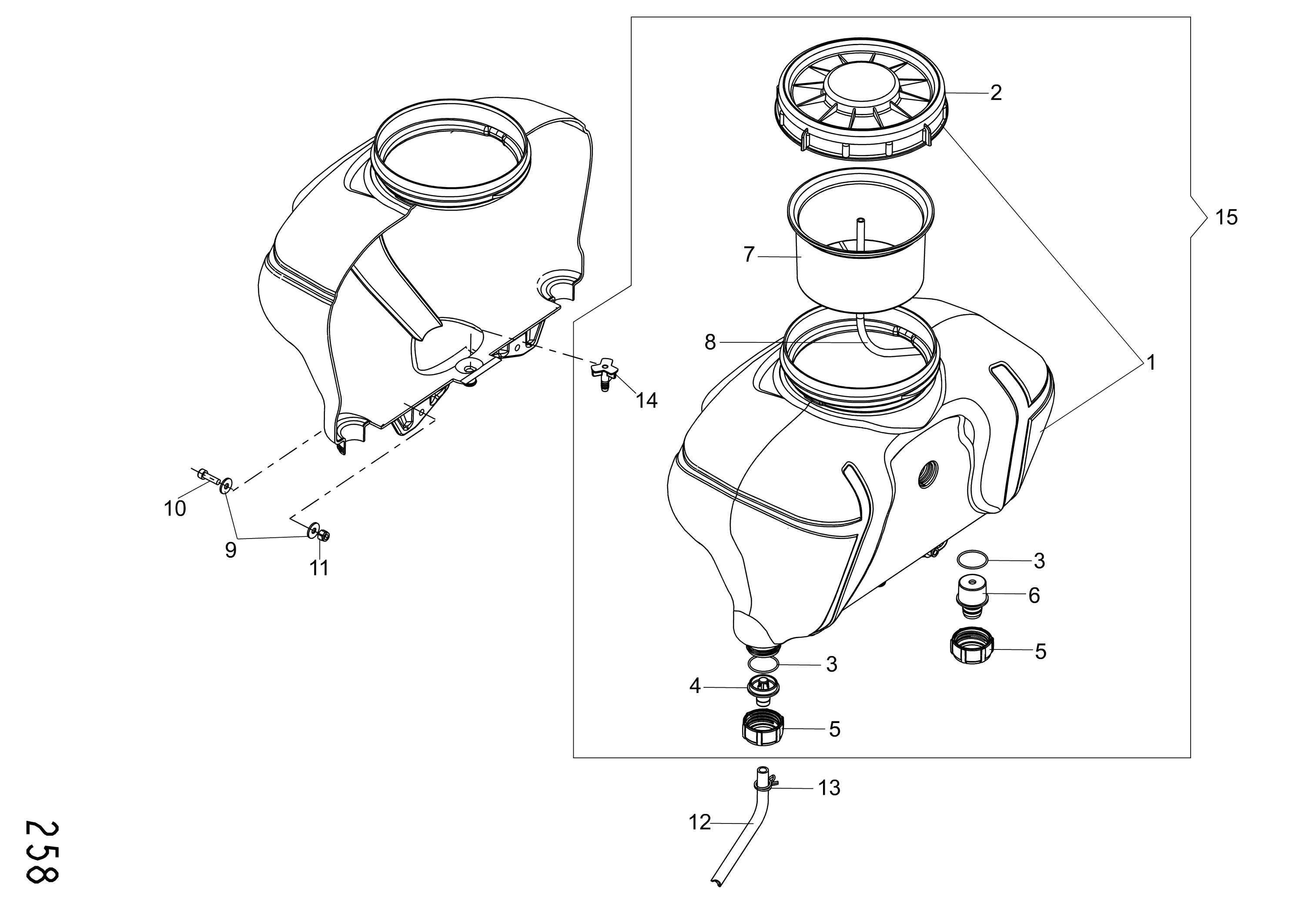

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CFI0G37500 | Reservoir | Disponible | Voir la pièce |
| 2 | CFI2107701 | Bouchon | Disponible | Voir la pièce |
| 3 | CFI2118000 | Raccord | Disponible | Voir la pièce |
| 4 | CFI2116800 | Raccord | Disponible | Voir la pièce |
| 5 | CFI7302600 | Bague or | Disponible | Voir la pièce |
| 5 | CFI7302600 | Bague or | Disponible | Voir la pièce |
| 6 | CFI2114701 | Collier | Disponible | Voir la pièce |
| 7 | CFI2117300 | Tuyau | Disponible | Voir la pièce |
| 8 | CFI2117900 | Crochet | Disponible | Voir la pièce |
| 9 | CFI0G37400 | Distributeur | Disponible | Voir la pièce |
| 10 | CFI6904700 | Bande | Disponible | Voir la pièce |
| 10 | CFI6904700 | Bande | Disponible | Voir la pièce |
| 11 | CFI2414700 | Chainette | Disponible | Voir la pièce |
| 12 | CFI2414600 | Chainette | Disponible | Voir la pièce |
| 13 | 56520185BR | Soufflet | Non reliée | |
| 14 | CFI6905501 | Bande | Disponible | Voir la pièce |
| 15 | CFI2117800 | Plaque | Disponible | Voir la pièce |
| 16 | CFI2116600 | Renforcement | Disponible | Voir la pièce |
| 17 | CFI2118100 | Bague | Disponible | Voir la pièce |
| 18 | CFI2117200 | Tuyau | Disponible | Voir la pièce |
| 19 | CFI2117400 | Tuyau | Disponible | Voir la pièce |

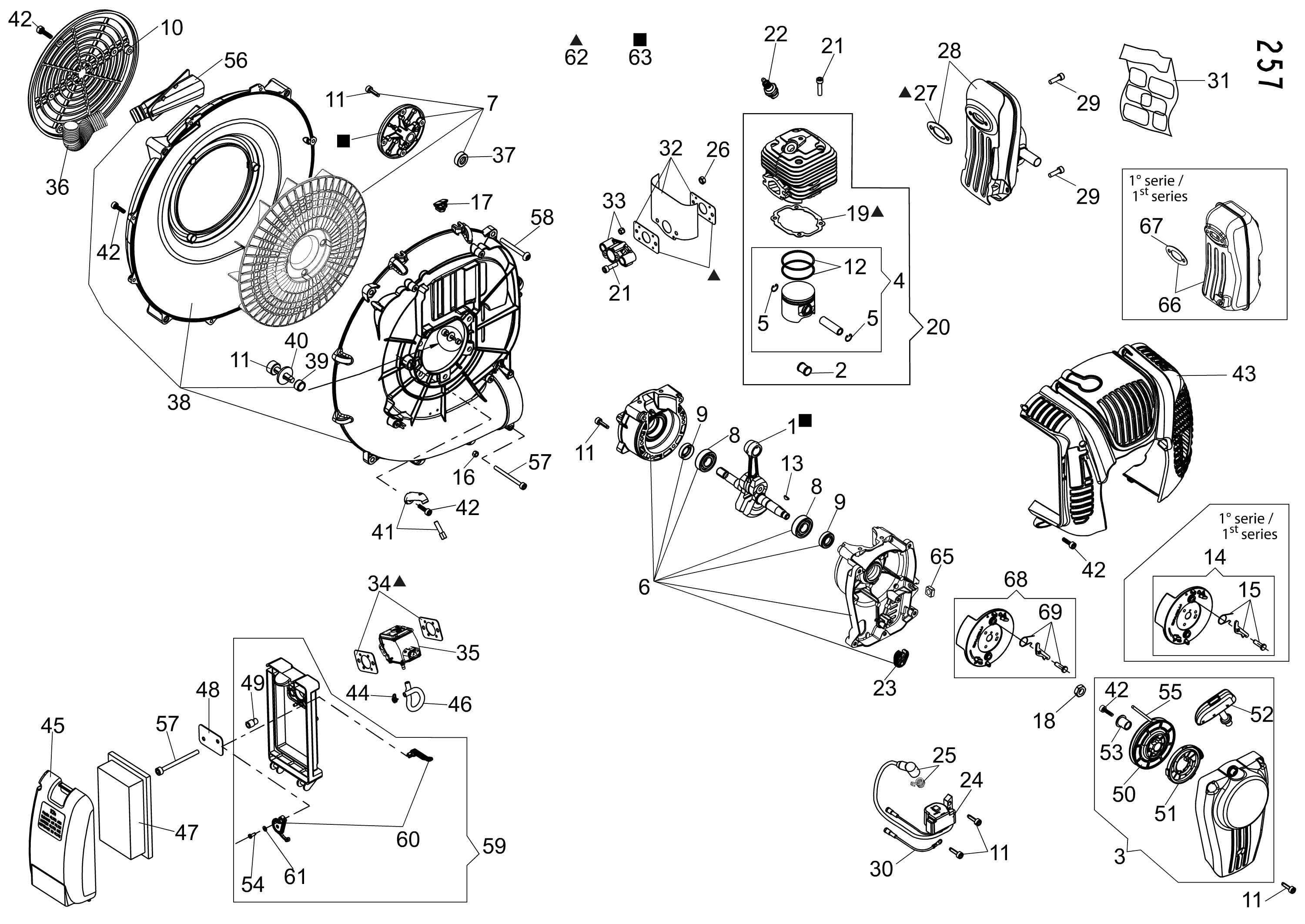

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56590025 | Jeu arbre moteur | Disponible | Voir la pièce |
| 1 | CFI0201300 | Vilebrequin | Non reliée | |
| 2 | CFI4100100 | Cage a aguilles | Disponible | Voir la pièce |
| 3 | CFI0G30310 | Demarrage complet | Disponible | Voir la pièce |
| 4 | CFI0G01900 | Piston complet | Disponible | Voir la pièce |
| 5 | CFA0301400 | Bague | Disponible | Voir la pièce |
| 5 | CFA0301400 | Bague | Disponible | Voir la pièce |
| 6 | CFI0G30001 | Carter moteur complet | Disponible | Voir la pièce |
| 7 | CFI0G30603 | Ventilateur compl. | Disponible | Voir la pièce |
| 7 | CFI0G43600 | Ventilateur compl. | Disponible | Voir la pièce |
| 8 | CFI4000100 | Roulement | Disponible | Voir la pièce |
| 8 | CFI4000100 | Roulement | Disponible | Voir la pièce |
| 9 | CFI7000100 | Joint d | Disponible | Voir la pièce |
| 9 | CFI7000100 | Joint d | Disponible | Voir la pièce |
| 10 | CFI2107302 | Protection | Disponible | Voir la pièce |
| 11 | 3060002R | Vis | Non reliée | |
| 11 | 3060002R | Vis | Non reliée | |
| 11 | 3060002R | Vis | Non reliée | |
| 11 | 3060002R | Vis | Non reliée | |
| 11 | 3060002R | Vis | Non reliée | |
| 12 | CFI0300300 | Segment | Disponible | Voir la pièce |
| 13 | 3028013R | Clavette | Disponible | Voir la pièce |
| 14 | CFI0G07501 | Jeu volant | Disponible | Voir la pièce |
| 15 | CFI0G40300 | Kit cliquet | Disponible | Voir la pièce |
| 16 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | CFI2115600 | Support | Disponible | Voir la pièce |
| 18 | CFA4700200 | Ecrou | Disponible | Voir la pièce |
| 19 | CFI0400204 | Joint | Non reliée | |
| 20 | CFI0G31000 | Cylindre compl. | Disponible | Voir la pièce |
| 21 | CFA5006000 | Vis | Disponible | Voir la pièce |
| 21 | CFA5006000 | Vis | Disponible | Voir la pièce |
| 22 | 3055104R | Bougie | Disponible | Voir la pièce |
| 23 | CFI1204900 | Anneau ressort | Disponible | Voir la pièce |
| 24 | CFI3010103 | Bobine | Non reliée | |
| 25 | CFI9924900 | Capot et ressort | Non reliée | |
| 26 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 27 | CFI0504800 | Joint | Disponible | Voir la pièce |
| 28 | CFI0G44200 | Kit échappement | Disponible | Voir la pièce |
| 29 | 3801022R | Vis | Non reliée | |
| 29 | 3801022R | Vis | Non reliée | |
| 30 | CFI3005301 | Câble de masse | Disponible | Voir la pièce |
| 31 | CFI0G40500 | Kit etiquettes | Disponible | Voir la pièce |
| 32 | CFI0G31200 | Kit garnitures moteur | Disponible | Voir la pièce |
| 33 | CFI0G29210 | Flasque | Non reliée | |
| 34 | CFI0405000 | Joint | Disponible | Voir la pièce |
| 35 | CFI0G50310 | Kit de conversion | Non reliée | |
| 36 | CFI2115200 | Tuyau | Disponible | Voir la pièce |
| 37 | CFI2118200 | Entretoise | Disponible | Voir la pièce |
| 38 | CFI0G32111 | Couvercle ventilateur | Disponible | Voir la pièce |
| 39 | CFA2110700 | Entretoise | Disponible | Voir la pièce |
| 40 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 41 | CFI0G34900 | Support | Disponible | Voir la pièce |
| 42 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 3801013R | Vis | Disponible | Voir la pièce |
| 42 | 3801013R | Vis | Disponible | Voir la pièce |
| 43 | CFI1205011 | Protection | Non reliée | |
| 44 | 4098377R | Bande | Disponible | Voir la pièce |
| 45 | CFI0613530 | Couvercle filtre | Disponible | Voir la pièce |
| 46 | CFI8305000 | Tuyau flexible | Disponible | Voir la pièce |
| 47 | CFI0609900 | Filtre aire | Disponible | Voir la pièce |
| 48 | CFI0610700 | Plaque | Disponible | Voir la pièce |
| 49 | CFI0610600 | Entretoise | Disponible | Voir la pièce |
| 50 | CFI0804900 | Poulie de démarrage | Disponible | Voir la pièce |
| 51 | CFI0G30310 | Demarrage complet | Disponible | Voir la pièce |
| 52 | CFI0805410 | Poignée de démarrage | Disponible | Voir la pièce |
| 53 | CFI2118700 | Douille | Disponible | Voir la pièce |
| 54 | 3760018R | Vis | Disponible | Voir la pièce |
| 55 | CFI0804501 | Cordelette | Disponible | Voir la pièce |
| 56 | CFI2114400 | Deflecteur d | Disponible | Voir la pièce |
| 57 | 072700182 | Vis | Disponible | Voir la pièce |
| 57 | 072700182 | Vis | Disponible | Voir la pièce |
| 58 | 3801069R | Vis | Disponible | Voir la pièce |
| 59 | CFI0G31810 | Corp | Disponible | Voir la pièce |
| 60 | CFI0G34800 | Kit levier | Disponible | Voir la pièce |
| 61 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 62 | CFI0G30800 | Kit joints | Disponible | Voir la pièce |
| 62 | CFI0G30800 | Kit joints | Disponible | Voir la pièce |
| 62 | CFI0G30800 | Kit joints | Disponible | Voir la pièce |
| 62 | CFI0G30800 | Kit joints | Disponible | Voir la pièce |
| 62 | CFI0G30800 | Kit joints | Disponible | Voir la pièce |
| 63 | 56590025 | Jeu arbre moteur | Disponible | Voir la pièce |
| 63 | 56590025 | Jeu arbre moteur | Disponible | Voir la pièce |
| 65 | CFA4801700 | Ecrou | Disponible | Voir la pièce |
| 66 | 56590039 | Kit échappement | Non reliée | |
| 67 | CFI0504800 | Joint | Disponible | Voir la pièce |
| 68 | CFI0G07501 | Jeu volant | Disponible | Voir la pièce |
| 69 | CFI0G40301 | Kit cliquet | Disponible | Voir la pièce |
