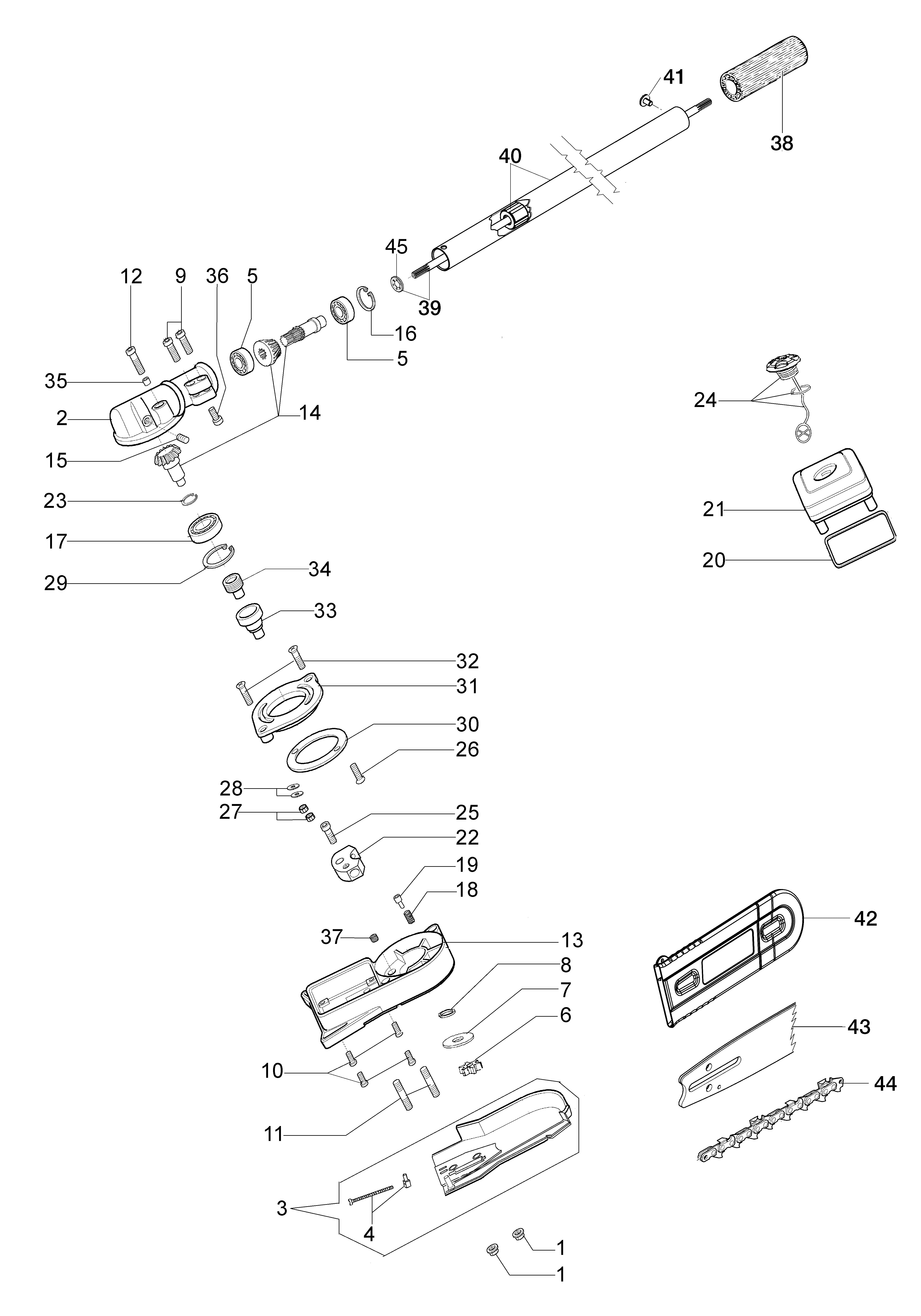

Vue Éclatée Application (Elagueuses sur perche) BC 240 D (Ø24/26)
Retrouvez les pièces détachées, références et repères disponibles pour Application (Elagueuses sur perche) BC 240 D (Ø24/26).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 1 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 2 | W0000201 | Boite engrenage | Disponible | Voir la pièce |
| 3 | W0000202 | Carter chaine complet | Disponible | Voir la pièce |
| 4 | W0000203 | Kit vis tension | Disponible | Voir la pièce |
| 5 | 3034008R | Roulement | Disponible | Voir la pièce |
| 5 | 3034008R | Roulement | Disponible | Voir la pièce |
| 6 | W000105 | Couronne | Disponible | Voir la pièce |
| 7 | W000106 | Rondelle | Disponible | Voir la pièce |
| 8 | 3024017 | Bague | Disponible | Voir la pièce |
| 9 | 3801011R | Vis | Disponible | Voir la pièce |
| 10 | W000113 | Vis | Disponible | Voir la pièce |
| 11 | W000112 | Goujon | Disponible | Voir la pièce |
| 12 | 3801030R | Vis | Disponible | Voir la pièce |
| 13 | W0000204 | Boite | Disponible | Voir la pièce |
| 14 | W0000205 | Kit engranages | Disponible | Voir la pièce |
| 15 | 3801008R | Vis | Disponible | Voir la pièce |
| 16 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 17 | L66150829 | Roulement | Disponible | Voir la pièce |
| 18 | W0000207 | Ressort | Disponible | Voir la pièce |
| 19 | W0000208 | Pivot | Disponible | Voir la pièce |
| 20 | W000115 | Bague or | Disponible | Voir la pièce |
| 21 | W000117 | Calotte | Disponible | Voir la pièce |
| 22 | W0000209 | Pompe huile | Disponible | Voir la pièce |
| 23 | W0000210 | Bague | Disponible | Voir la pièce |
| 24 | W0000211 | Bouchon compl. | Disponible | Voir la pièce |
| 25 | 3801004 | Vis | Disponible | Voir la pièce |
| 26 | W0000212 | Vis | Disponible | Voir la pièce |
| 27 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 28 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 29 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 30 | W0000214 | Bague | Disponible | Voir la pièce |
| 31 | W0000215 | Collier | Disponible | Voir la pièce |
| 32 | W0000216 | Vis | Disponible | Voir la pièce |
| 33 | W0000217 | Arbre | Disponible | Voir la pièce |
| 34 | W0000213 | Bague | Disponible | Voir la pièce |
| 35 | W0000200 | Bague | Disponible | Voir la pièce |
| 36 | 3801043 | Vis | Disponible | Voir la pièce |
| 37 | W000118 | Filtre huile | Disponible | Voir la pièce |
| 38 | 61280241R | Poignée | Disponible | Voir la pièce |
| 39 | 61370496 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 40 | 61282059R | Tuyau Ø26 | Disponible | Voir la pièce |
| 41 | 3032027R | Rivet | Disponible | Voir la pièce |
| 42 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |
| 43 | 63090030R | Guide 10 | Disponible | Voir la pièce |
| 43 | 63090054R | Guide 12 | Disponible | Voir la pièce |
| 44 | 001001599R | Chaîne .3/8 | Disponible | Voir la pièce |
| 44 | 30629019C | Chaine .3/8 | Disponible | Voir la pièce |
| 45 | 3045034R | Arret | Non reliée |
