Vue Éclatée GST 360
Retrouvez les pièces détachées, références et repères disponibles pour GST 360.

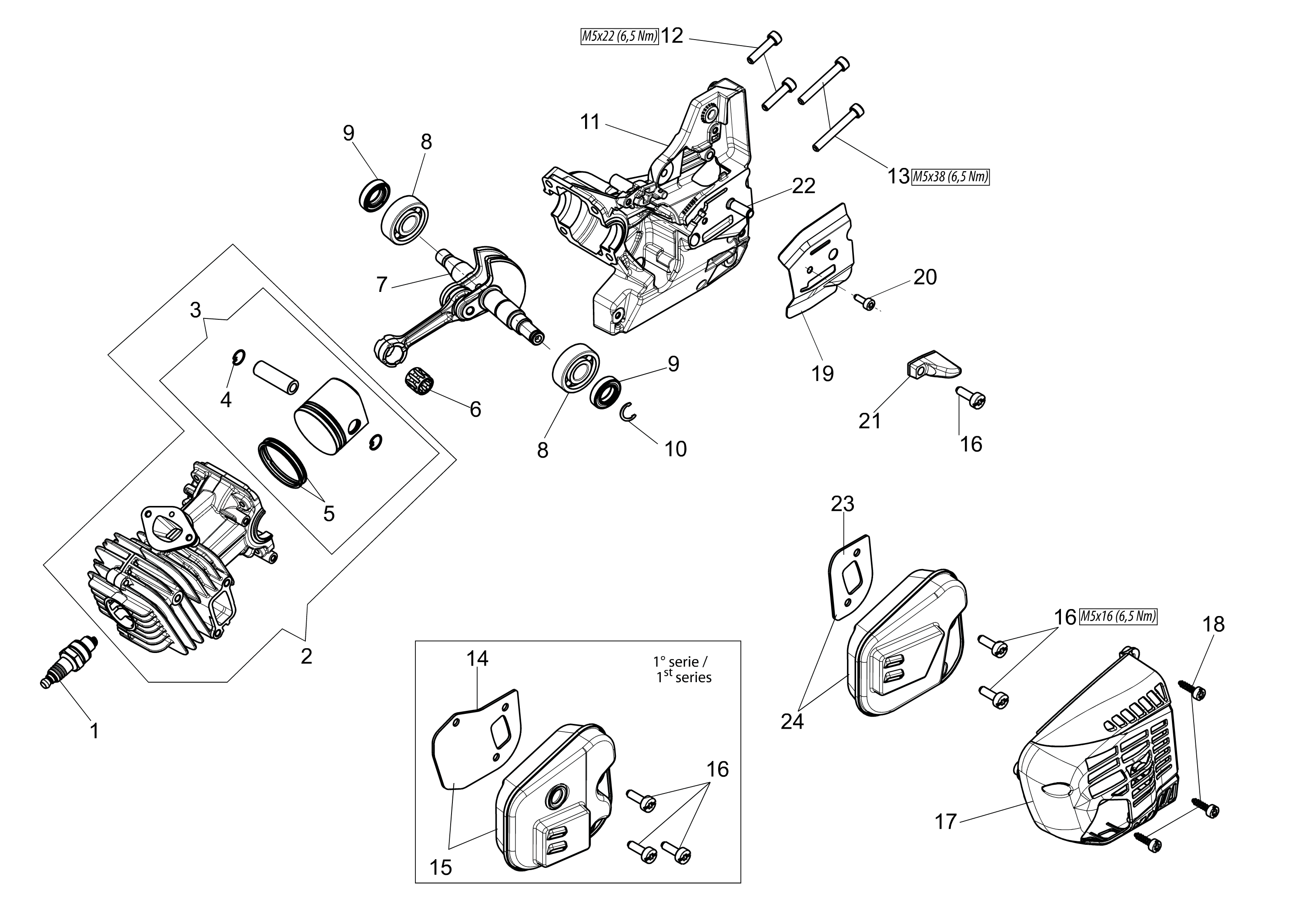

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055120R | Bougie | Non reliée | |
| 2 | 50270212 | Cylindre complet | Disponible | Voir la pièce |
| 3 | 50270211 | Piston complet | Disponible | Voir la pièce |
| 4 | 004900061R | Bague | Disponible | Voir la pièce |
| 5 | 4196166R | Segment | Disponible | Voir la pièce |
| 6 | 094000005R | Roulement | Non reliée | |
| 7 | 50270256R | Vilebrequin | Disponible | Voir la pièce |
| 8 | 094000006R | Roulement | Disponible | Voir la pièce |
| 8 | 094000006R | Roulement | Disponible | Voir la pièce |
| 9 | 50272004R | Bague | Disponible | Voir la pièce |
| 9 | 50272004R | Bague | Disponible | Voir la pièce |
| 10 | 3024001R | Anneau ressort | Disponible | Voir la pièce |
| 11 | 50270260R | Carter | Disponible | Voir la pièce |
| 12 | 3801051R | Vis | Disponible | Voir la pièce |
| 13 | 3801056R | Vis | Disponible | Voir la pièce |
| 14 | 50270068R | Joint | Disponible | Voir la pièce |
| 15 | 50270254R | Kit échappement | Non reliée | |
| 16 | 3891035R | Vis | Disponible | Voir la pièce |
| 16 | 3891035R | Vis | Disponible | Voir la pièce |
| 16 | 3891035R | Vis | Disponible | Voir la pièce |
| 17 | 50270160CR | Protection | Non reliée | |
| 18 | 3893016AR | Vis | Disponible | Voir la pièce |
| 19 | 50270098AR | Bride | Disponible | Voir la pièce |
| 20 | 3891011R | Vis | Disponible | Voir la pièce |
| 21 | 094600369R | Protection | Disponible | Voir la pièce |
| 22 | 50270072AR | Goujon | Disponible | Voir la pièce |
| 23 | 50270253R | Joint | Non reliée | |
| 24 | 50270254R | Kit échappement | Non reliée |

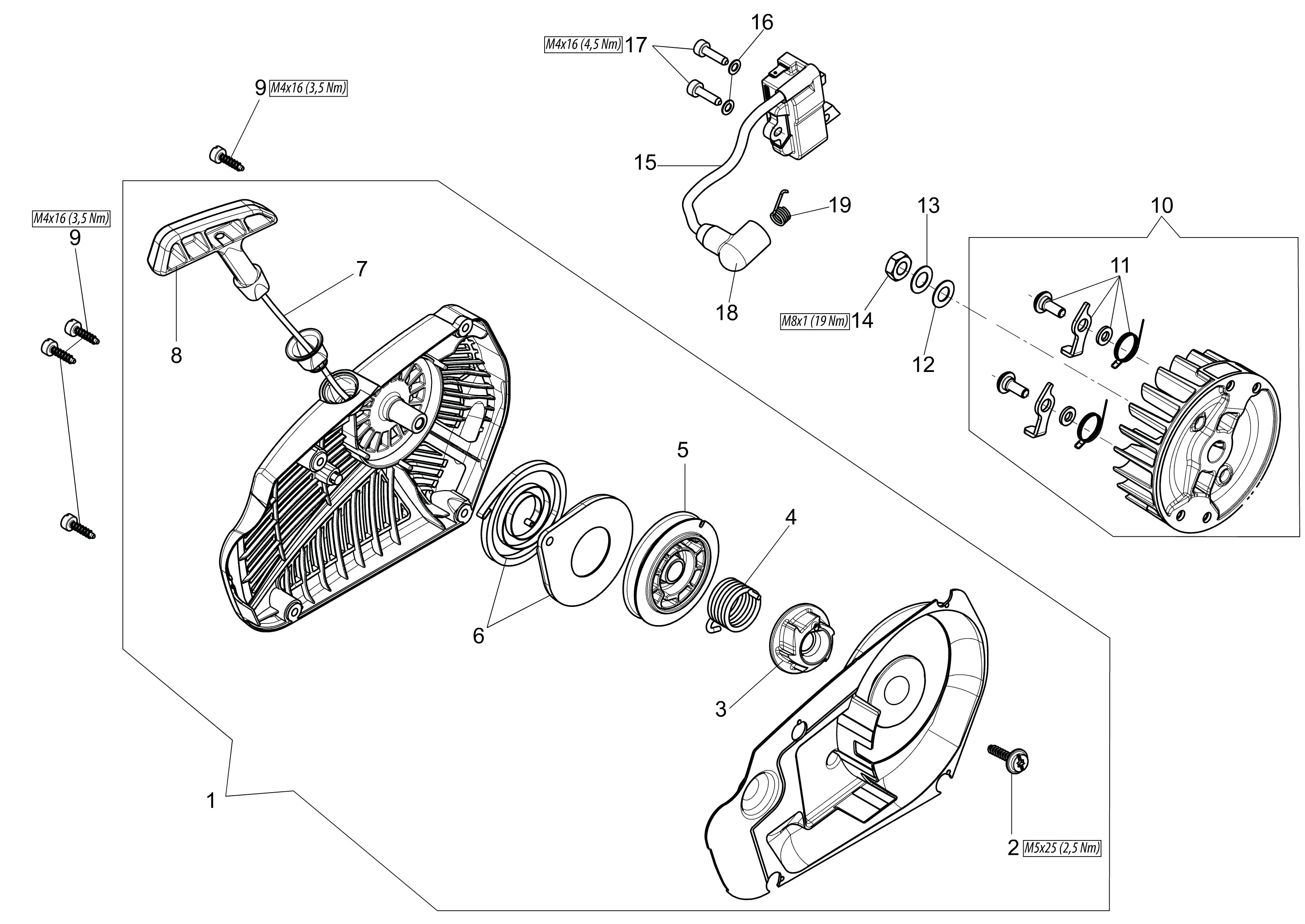

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50270233R | Demarrage complet | Non reliée | |
| 2 | 3893063R | Vis | Disponible | Voir la pièce |
| 3 | 50290105AR | Couronne | Disponible | Voir la pièce |
| 4 | 50290133AR | Ressort | Disponible | Voir la pièce |
| 5 | 50290020AR | Poulie | Disponible | Voir la pièce |
| 6 | 50290107R | Ressort de démarrage | Disponible | Voir la pièce |
| 7 | 61370024R | Cordelette | Disponible | Voir la pièce |
| 8 | 50270137R | Poignée de démarrage | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 10 | 50270164AR | Jeu volant | Non reliée | |
| 11 | 50270263 | Kit cliquet | Disponible | Voir la pièce |
| 12 | 094500229R | Rondelle | Disponible | Voir la pièce |
| 13 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 14 | 3911014R | Ecrou | Disponible | Voir la pièce |
| 15 | 2501008AR | Bobine | Disponible | Voir la pièce |
| 16 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 17 | 3891015R | Vis | Disponible | Voir la pièce |
| 18 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 19 | 094600169AR | Ressort | Disponible | Voir la pièce |

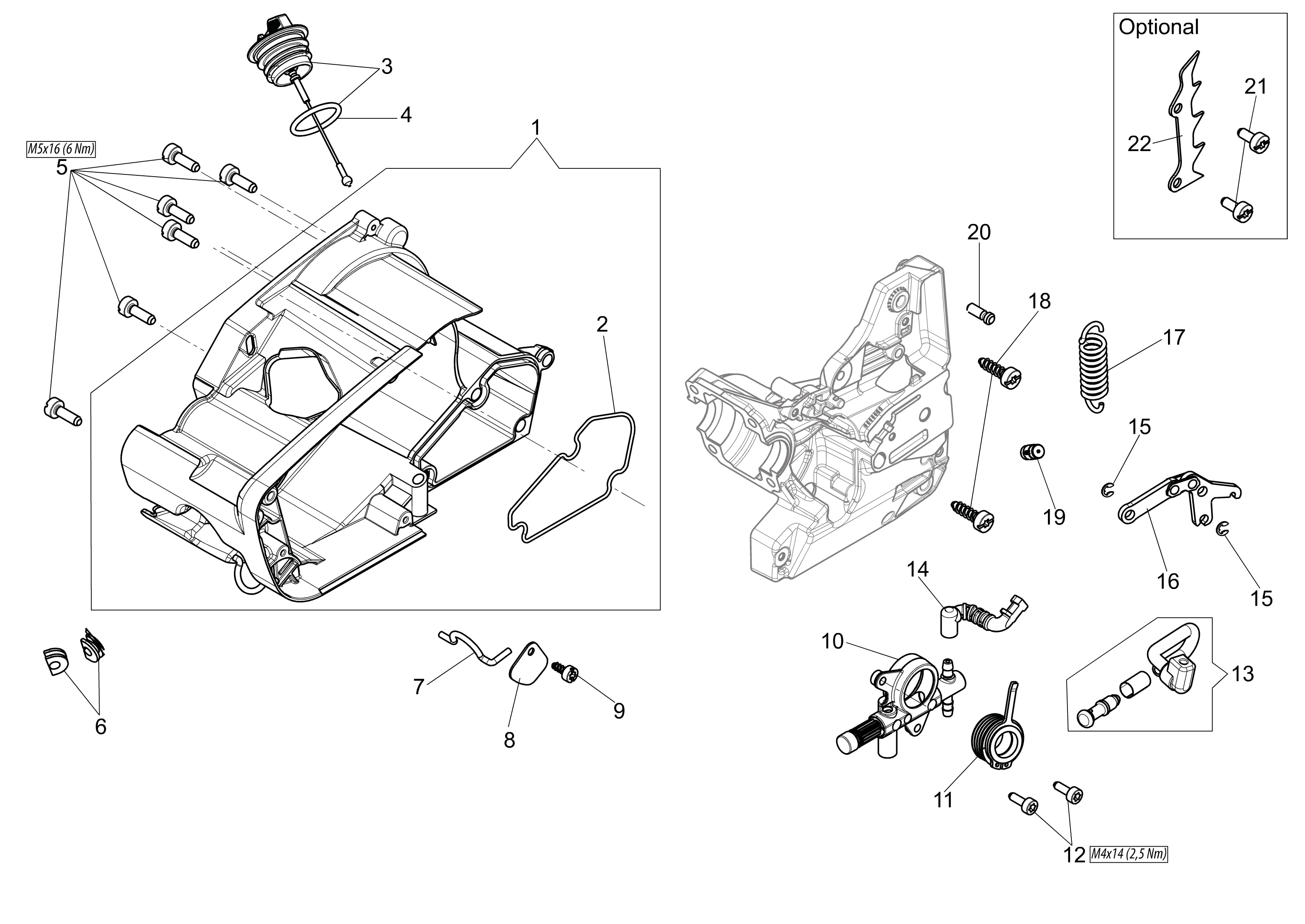

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50270215A | Carter moteur | Non reliée | |
| 2 | 50270081R | Joint | Disponible | Voir la pièce |
| 3 | 50290222R | Bouchon | Disponible | Voir la pièce |
| 4 | 3049047R | Bague or | Disponible | Voir la pièce |
| 5 | 3891035R | Vis | Disponible | Voir la pièce |
| 6 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 7 | 50270255R | Bague | Disponible | Voir la pièce |
| 8 | 50290040AR | Flasque | Disponible | Voir la pièce |
| 9 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 10 | 50270030R | Pompe huile | Disponible | Voir la pièce |
| 11 | 50270190AR | Vis sans fin | Non reliée | |
| 12 | 3891011R | Vis | Disponible | Voir la pièce |
| 13 | 50270216 | Kit aspiration | Disponible | Voir la pièce |
| 14 | 50270204R | Tuyau d | Disponible | Voir la pièce |
| 15 | 3026003R | Bague | Disponible | Voir la pièce |
| 15 | 3026003R | Bague | Disponible | Voir la pièce |
| 16 | 50270087R | Levier | Disponible | Voir la pièce |
| 17 | 50270043AR | Ressort | Disponible | Voir la pièce |
| 18 | 3893001R | Vis | Disponible | Voir la pièce |
| 19 | 097000229R | Soupape | Disponible | Voir la pièce |
| 20 | 50010243R | Pivot | Disponible | Voir la pièce |
| 21 | 3891036R | Vis | Disponible | Voir la pièce |
| 22 | 50270027R | Griffe | Disponible | Voir la pièce |

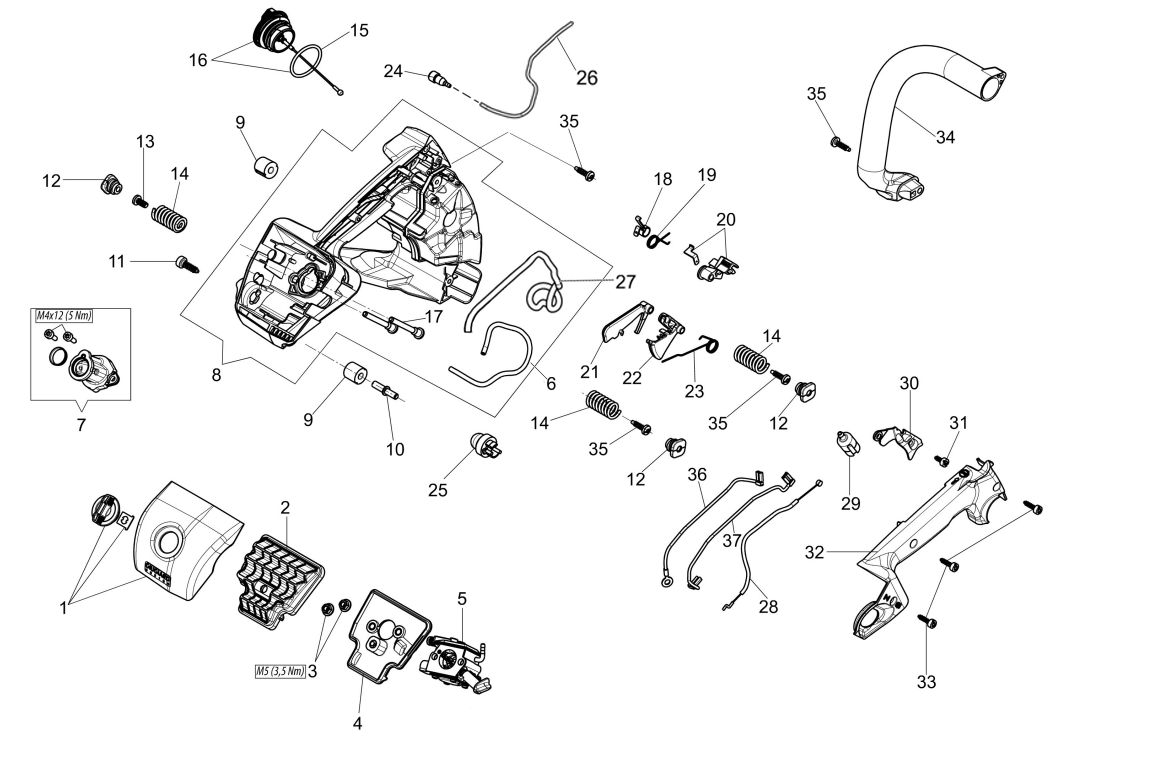

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50270217 | Couvercle filtre aire | Disponible | Voir la pièce |
| 2 | 50270143AR | Filtre aire | Disponible | Voir la pièce |
| 3 | 3980019R | Ecrou | Disponible | Voir la pièce |
| 4 | 50270142R | Support filtre à air | Disponible | Voir la pièce |
| 5 | 2318658CR | Carburateur | Non reliée | |
| 6 | 50270024R | Tuyau | Disponible | Voir la pièce |
| 7 | 50270219 | Collecteur | Disponible | Voir la pièce |
| 8 | 50270220A | Kit poignée | Non reliée | |
| 9 | 50270116AR | Amortisseur | Disponible | Voir la pièce |
| 9 | 50270116AR | Amortisseur | Disponible | Voir la pièce |
| 10 | 50160056 | Vis | Disponible | Voir la pièce |
| 11 | 3893001R | Vis | Disponible | Voir la pièce |
| 12 | 50170034R | Support | Disponible | Voir la pièce |
| 12 | 50170034R | Support | Disponible | Voir la pièce |
| 12 | 50170034R | Support | Disponible | Voir la pièce |
| 13 | 3960073R | Vis | Disponible | Voir la pièce |
| 14 | 50050047AR | Ressort | Non reliée | |
| 14 | 50050047AR | Ressort | Non reliée | |
| 14 | 50050047AR | Ressort | Non reliée | |
| 15 | 099900090R | Bague | Disponible | Voir la pièce |
| 16 | 50290224AR | Bouchon | Non reliée | |
| 17 | 094600262AR | Entretoise | Disponible | Voir la pièce |
| 18 | 50270172AR | Ressort | Disponible | Voir la pièce |
| 19 | 50270173R | Ressort | Disponible | Voir la pièce |
| 20 | 50270171AR | Levier de commande | Disponible | Voir la pièce |
| 21 | 50270046R | Levier | Disponible | Voir la pièce |
| 22 | 50270045R | Levier accelerateur | Disponible | Voir la pièce |
| 23 | 50270047R | Ressort | Disponible | Voir la pièce |
| 24 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 25 | 2318817R | Air purge | Non reliée | |
| 26 | 50270103R | Tuyau | Disponible | Voir la pièce |
| 27 | 52040511R | Tuyau | Disponible | Voir la pièce |
| 28 | 50270082AR | Cable accellerateur | Non reliée | |
| 29 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 30 | 50270119R | Plaque | Disponible | Voir la pièce |
| 31 | 3893009R | Vis tension | Disponible | Voir la pièce |
| 32 | 50270145R | Couvercle | Disponible | Voir la pièce |
| 33 | 3893016AR | Vis | Disponible | Voir la pièce |
| 34 | 50270054AR | Poignee | Disponible | Voir la pièce |
| 35 | 3960115R | Vis | Disponible | Voir la pièce |
| 35 | 3960115R | Vis | Disponible | Voir la pièce |
| 35 | 3960115R | Vis | Disponible | Voir la pièce |
| 35 | 3960115R | Vis | Disponible | Voir la pièce |
| 36 | 50290012R | Cable | Disponible | Voir la pièce |
| 37 | 50290013AR | Cable | Disponible | Voir la pièce |

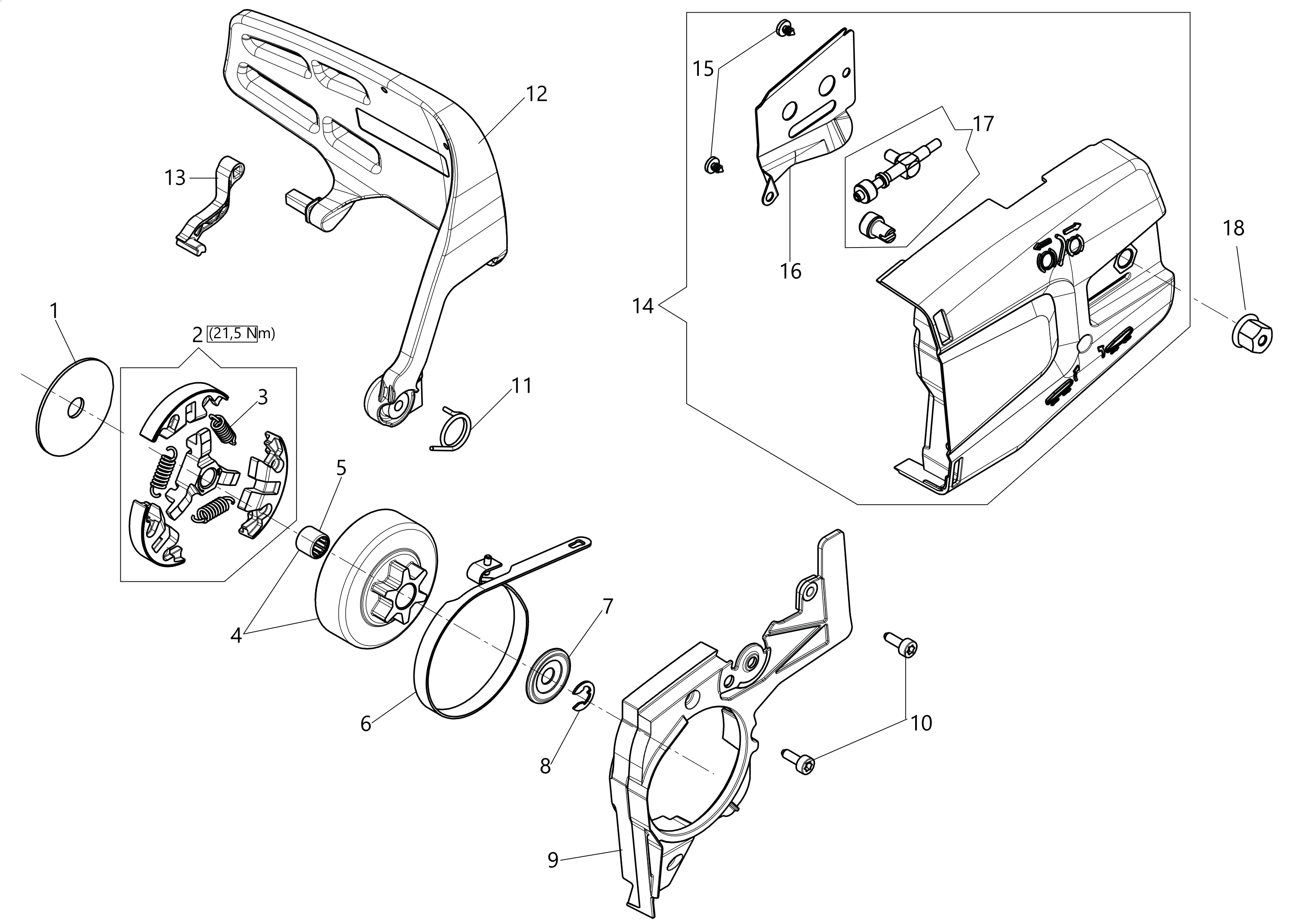

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50240059R | Entretoise | Disponible | Voir la pièce |
| 2 | 50270036BR | Embrayage | Disponible | Voir la pièce |
| 3 | 50270222BR | Ressort | Disponible | Voir la pièce |
| 4 | 50270014R | Cloche embrayage | Disponible | Voir la pièce |
| 5 | 3037024R | Bague | Disponible | Voir la pièce |
| 6 | 50270042R | Bande de frein | Disponible | Voir la pièce |
| 7 | 50240028R | Entretoise | Disponible | Voir la pièce |
| 8 | 3026007R | Bague | Disponible | Voir la pièce |
| 9 | 50270176BR | Couvercle subassment | Disponible | Voir la pièce |
| 10 | 3891011R | Vis | Disponible | Voir la pièce |
| 11 | 50270097AR | Ressort | Disponible | Voir la pièce |
| 12 | 50270185BR | Protection | Disponible | Voir la pièce |
| 13 | 50270186AR | Bras | Disponible | Voir la pièce |
| 14 | 50270070CR | Carter chaine complet | Non reliée | |
| 15 | 3960030R | Vis | Disponible | Voir la pièce |
| 16 | 50270028R | Bride | Disponible | Voir la pièce |
| 17 | 50290156 | Kit vis tension | Disponible | Voir la pièce |
| 18 | 50010148R | Ecrou | Disponible | Voir la pièce |

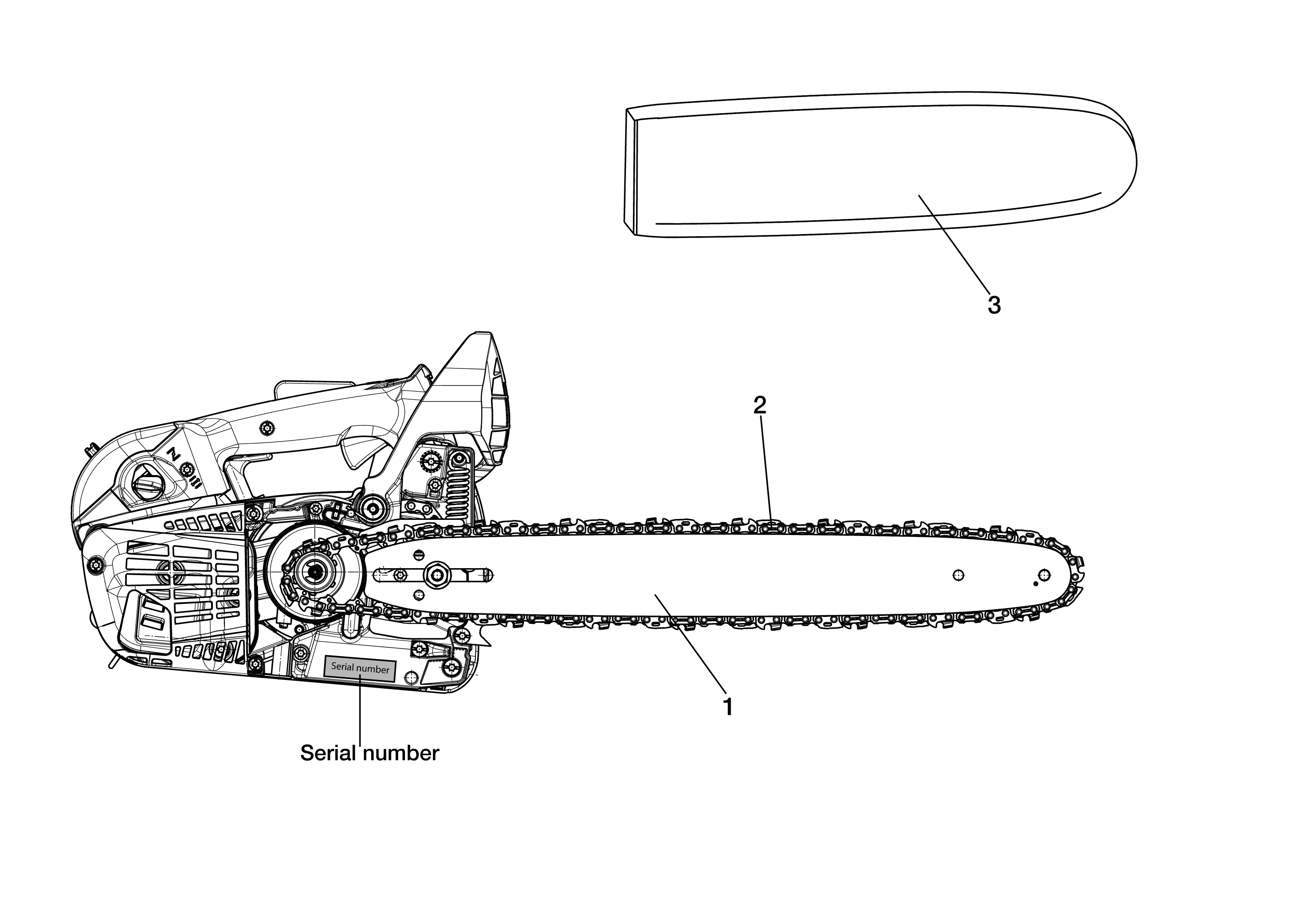

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50030190R | Guide 14 | Disponible | Voir la pièce |
| 1 | 50030232R | Guide 12 | Disponible | Voir la pièce |
| 2 | 30629013C | Chaine .3/8 | Disponible | Voir la pièce |
| 2 | 30629015C | Chaine .3/8 | Disponible | Voir la pièce |
| 3 | 3063053R | Couvre-guide | Non reliée | |
| 3 | 50350035R | Couvre-guide - 30 cm | Disponible | Voir la pièce |

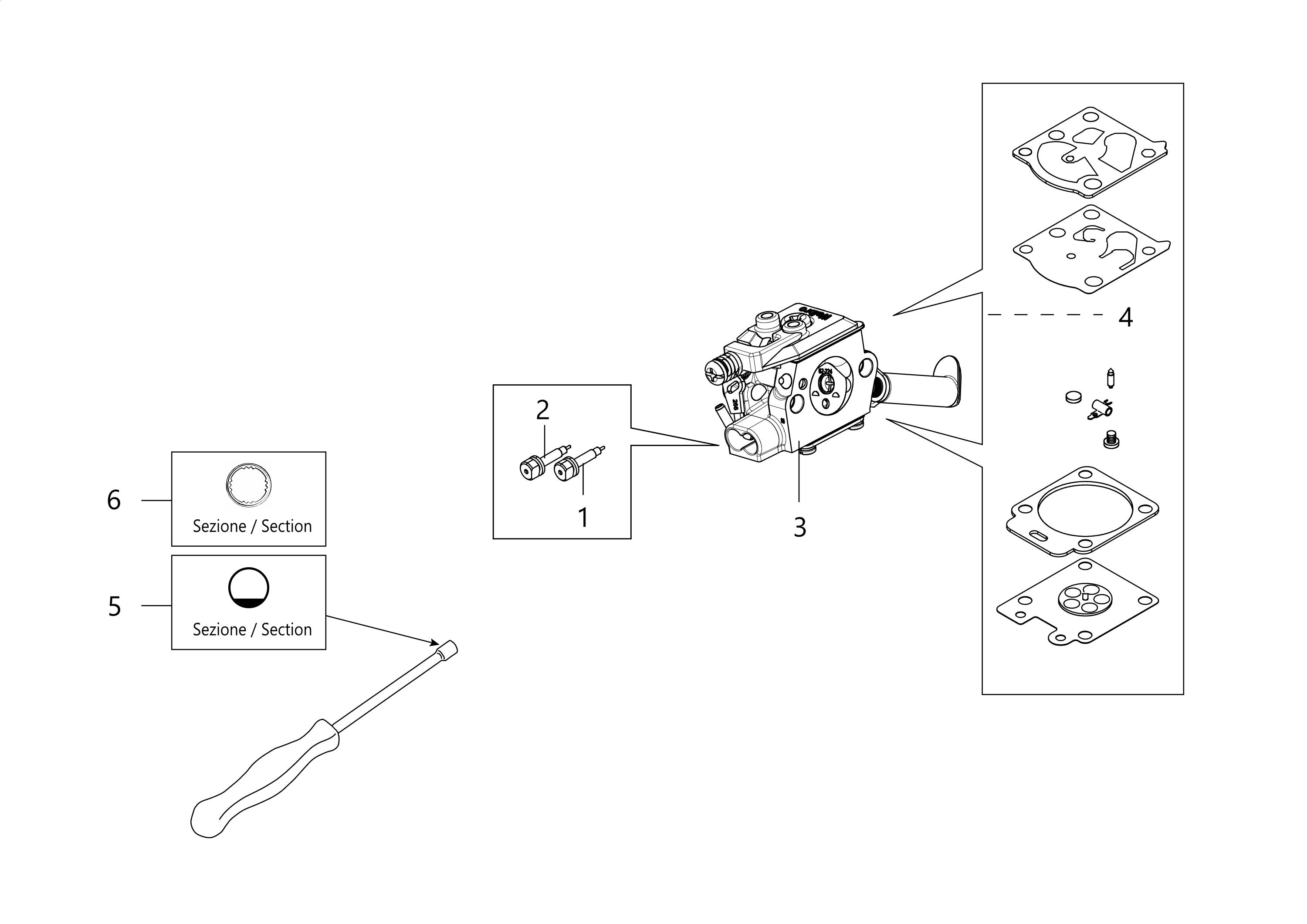

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318643R | Vis de reglage MAX | Disponible | Voir la pièce |
| 2 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 3 | 2318658CR | Carburateur | Non reliée | |
| 4 | 2318671 | Kit réparation | Non reliée | |
| 5 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
| 6 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
