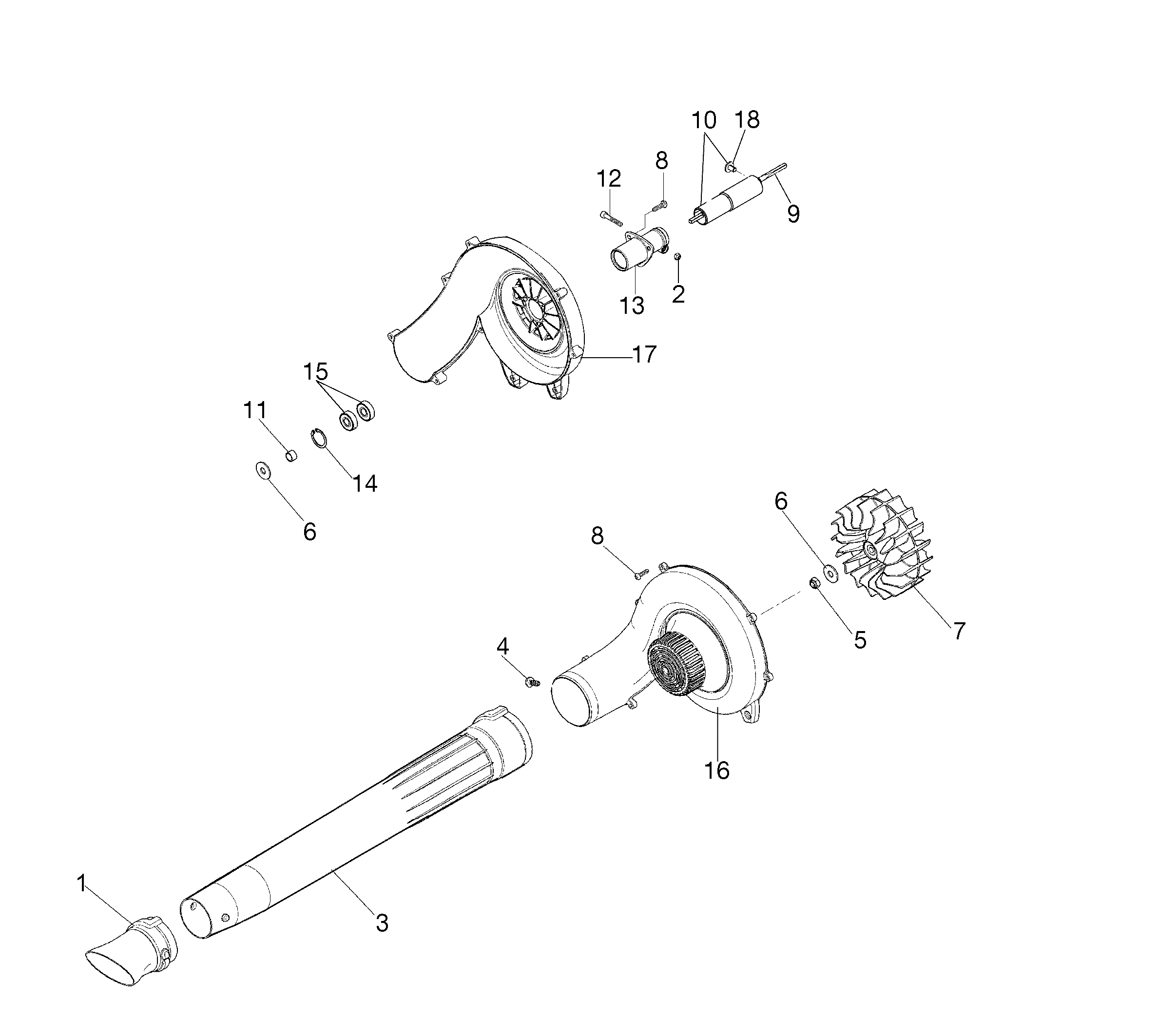

Vue Éclatée Application (Souffleur) BC 300 D
Retrouvez les pièces détachées, références et repères disponibles pour Application (Souffleur) BC 300 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61240212R | Tuyau | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240195R | Tuyau | Disponible | Voir la pièce |
| 4 | 3893016AR | Vis | Disponible | Voir la pièce |
| 5 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 6 | 3918024R | Rondelle | Disponible | Voir la pièce |
| 6 | 3918024R | Rondelle | Disponible | Voir la pièce |
| 7 | 61240211AR | Ventilateur | Disponible | Voir la pièce |
| 8 | 3893060R | Vis | Disponible | Voir la pièce |
| 8 | 3893060R | Vis | Disponible | Voir la pièce |
| 9 | 61370340R | Arbre | Disponible | Voir la pièce |
| 10 | 61280262R | Adaptateur | Disponible | Voir la pièce |
| 11 | 61240077R | Entretoise | Disponible | Voir la pièce |
| 12 | 3891051R | Vis | Disponible | Voir la pièce |
| 13 | 61240187R | Moyeu | Disponible | Voir la pièce |
| 14 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 15 | 3035230R | Roulement | Disponible | Voir la pièce |
| 16 | 61370346R | Carter | Disponible | Voir la pièce |
| 17 | 61370345R | Carter | Disponible | Voir la pièce |
| 18 | 3032027R | Rivet | Disponible | Voir la pièce |
