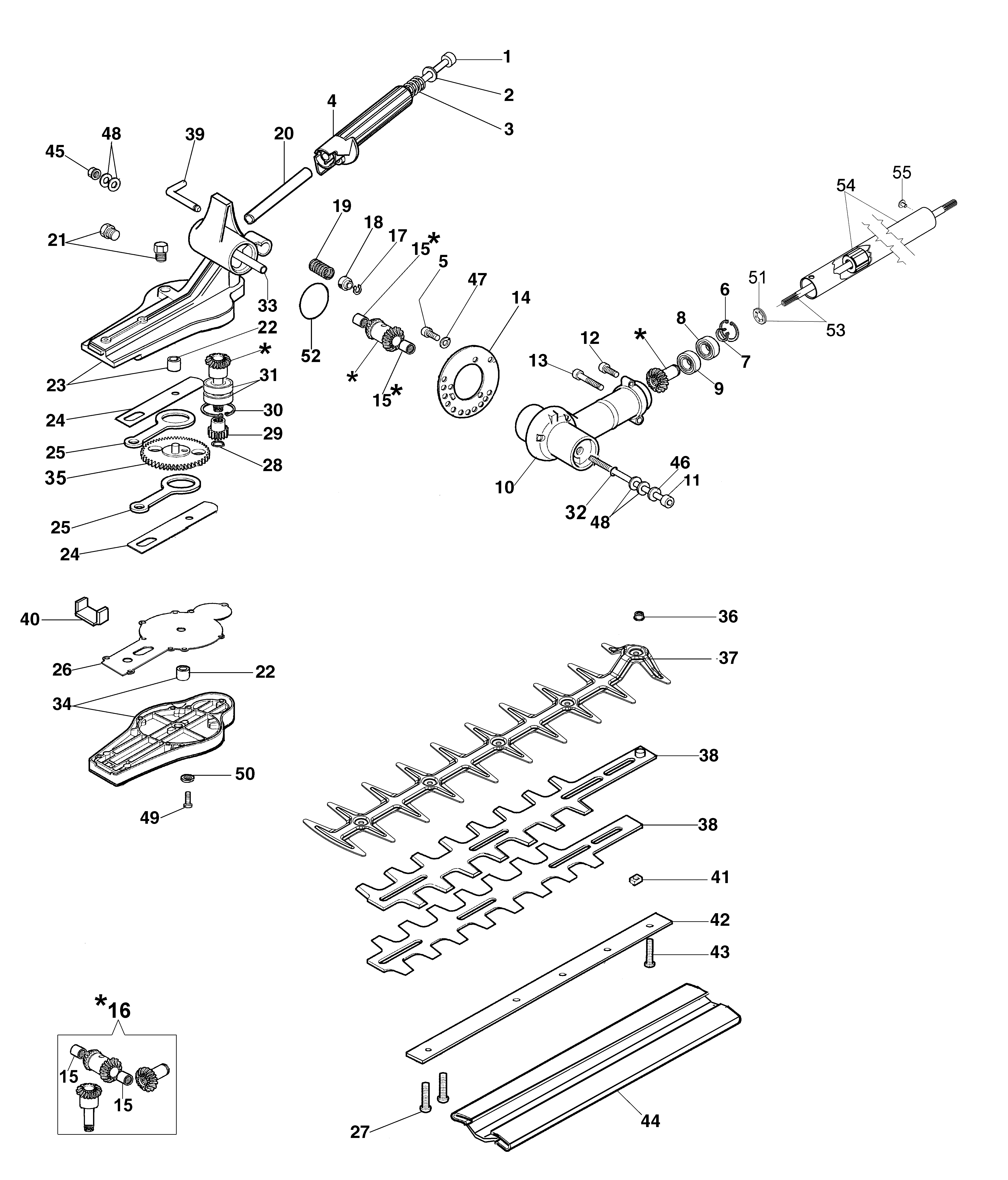

Vue Éclatée Application (Taille-haies) BC 300 D
Retrouvez les pièces détachées, références et repères disponibles pour Application (Taille-haies) BC 300 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3901061R | Vis | Non reliée | |
| 2 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 3 | 58050016 | Ressort | Disponible | Voir la pièce |
| 4 | 58050018 | Poignee | Disponible | Voir la pièce |
| 5 | 3901062R | Vis | Disponible | Voir la pièce |
| 6 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 7 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 8 | 3035230R | Roulement | Disponible | Voir la pièce |
| 9 | 3034008R | Roulement | Disponible | Voir la pièce |
| 10 | 58050003BR | Boite | Non reliée | |
| 11 | 3901060 | Vis | Disponible | Voir la pièce |
| 12 | 3901008R | Vis | Disponible | Voir la pièce |
| 13 | 3901016 | Vis | Disponible | Voir la pièce |
| 14 | 58050005 | Disque | Disponible | Voir la pièce |
| 15 | 3037007 | Roulement | Disponible | Voir la pièce |
| 15 | 3037007 | Roulement | Disponible | Voir la pièce |
| 15 | 3037007 | Roulement | Disponible | Voir la pièce |
| 15 | 3037007 | Roulement | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 16 | 58050057A | Kit engranages | Disponible | Voir la pièce |
| 17 | 3024006R | Bague seeger | Disponible | Voir la pièce |
| 18 | 58050014R | Bague | Non reliée | |
| 19 | 58050015 | Ressort | Disponible | Voir la pièce |
| 20 | 58050017R | Tuyau | Non reliée | |
| 21 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 22 | 3067006R | Bague | Disponible | Voir la pièce |
| 22 | 3067006R | Bague | Disponible | Voir la pièce |
| 23 | 58052016R | Boite engranages | Non reliée | |
| 24 | 58040057R | Bride | Non reliée | |
| 24 | 58040057R | Bride | Non reliée | |
| 25 | 58040227AR | Bielle | Non reliée | |
| 25 | 58040227AR | Bielle | Non reliée | |
| 26 | 58050004R | Joint | Non reliée | |
| 27 | 3801057R | Vis | Non reliée | |
| 28 | 3024008R | Bague seeger | Non reliée | |
| 29 | 58050011AR | Pignon | Disponible | Voir la pièce |
| 30 | 3025020 | Bague seeger | Disponible | Voir la pièce |
| 31 | 3035009AR | Roulement | Non reliée | |
| 32 | 008200282R | Bague or | Disponible | Voir la pièce |
| 33 | 58050012 | Tuyau | Disponible | Voir la pièce |
| 34 | 58052015R | Couvercle | Disponible | Voir la pièce |
| 35 | 58040101R | Engrenage | Non reliée | |
| 36 | 3980014R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 37 | 61370464R | Protection | Disponible | Voir la pièce |
| 38 | 58050021R | Lame | Disponible | Voir la pièce |
| 38 | 58050021R | Lame | Disponible | Voir la pièce |
| 39 | 58050013AR | Pivot | Non reliée | |
| 40 | 58040077AR | Joint | Non reliée | |
| 41 | 58040051R | Entretoise | Non reliée | |
| 42 | 58050023 | Support | Disponible | Voir la pièce |
| 43 | 3979021R | Vis | Disponible | Voir la pièce |
| 44 | 61370463R | Protection | Disponible | Voir la pièce |
| 45 | 3980019R | Ecrou | Disponible | Voir la pièce |
| 46 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 47 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 48 | 3057005R | Rondelle | Non reliée | |
| 48 | 3057005R | Rondelle | Non reliée | |
| 49 | 3960074R | Vis | Non reliée | |
| 50 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 51 | 3045034R | Arret | Non reliée | |
| 52 | 099900090R | Bague | Disponible | Voir la pièce |
| 53 | 61370497 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 54 | 61282061R | Tuyau Ø26 | Disponible | Voir la pièce |
| 55 | 3032027R | Rivet | Disponible | Voir la pièce |
