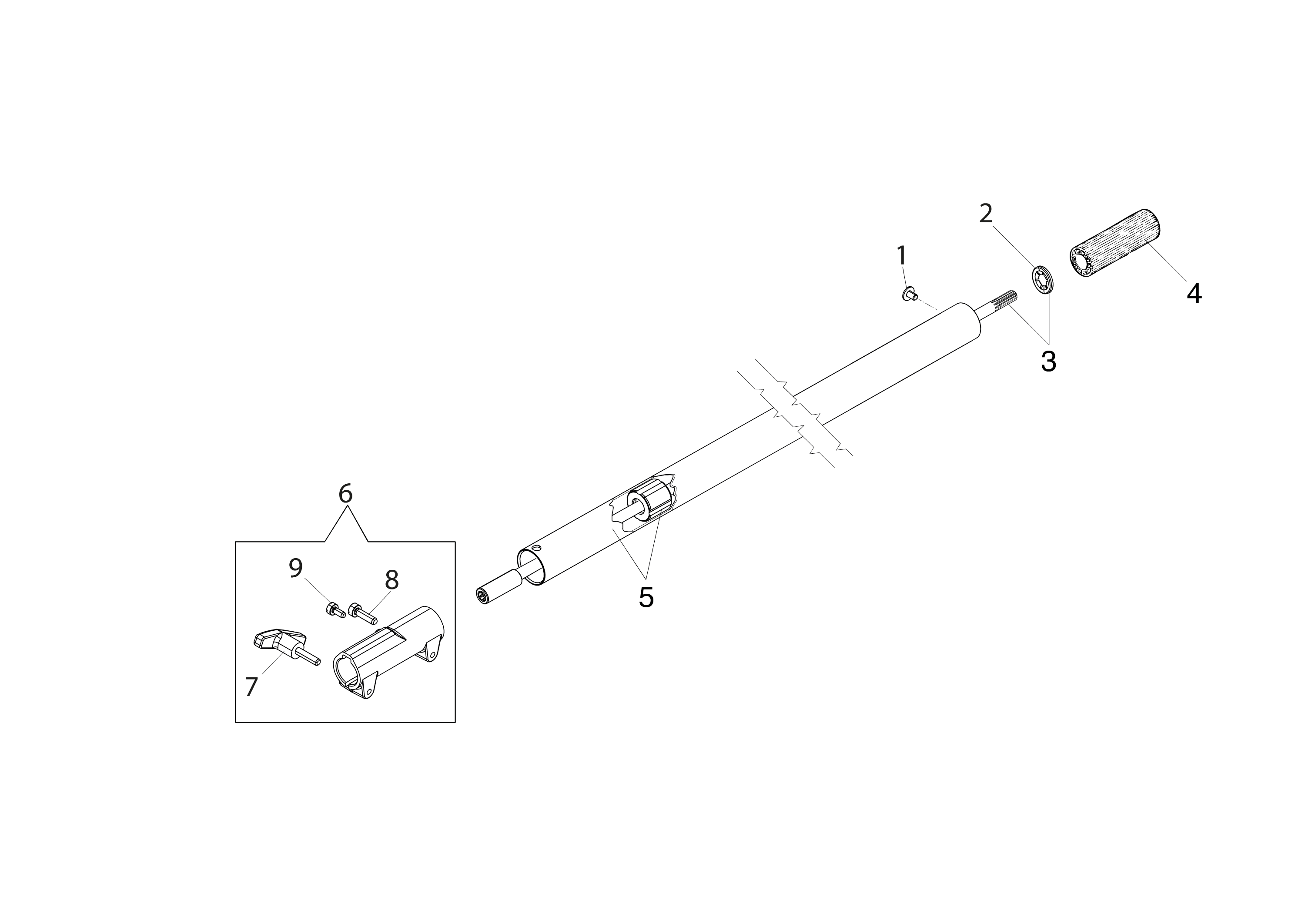

Vue Éclatée Application (Tuyau) BC 300 D
Retrouvez les pièces détachées, références et repères disponibles pour Application (Tuyau) BC 300 D.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3032027R | Rivet | Disponible | Voir la pièce |
| 2 | 3045034R | Arret | Non reliée | |
| 3 | 61280315 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 4 | 61280241R | Poignée | Disponible | Voir la pièce |
| 5 | 61282059R | Tuyau Ø26 | Disponible | Voir la pièce |
| 6 | 61282067R | Connection | Disponible | Voir la pièce |
| 7 | 61370323R | Poignée | Disponible | Voir la pièce |
| 8 | 3891086R | Vis | Disponible | Voir la pièce |
| 9 | 3891036R | Vis | Disponible | Voir la pièce |
