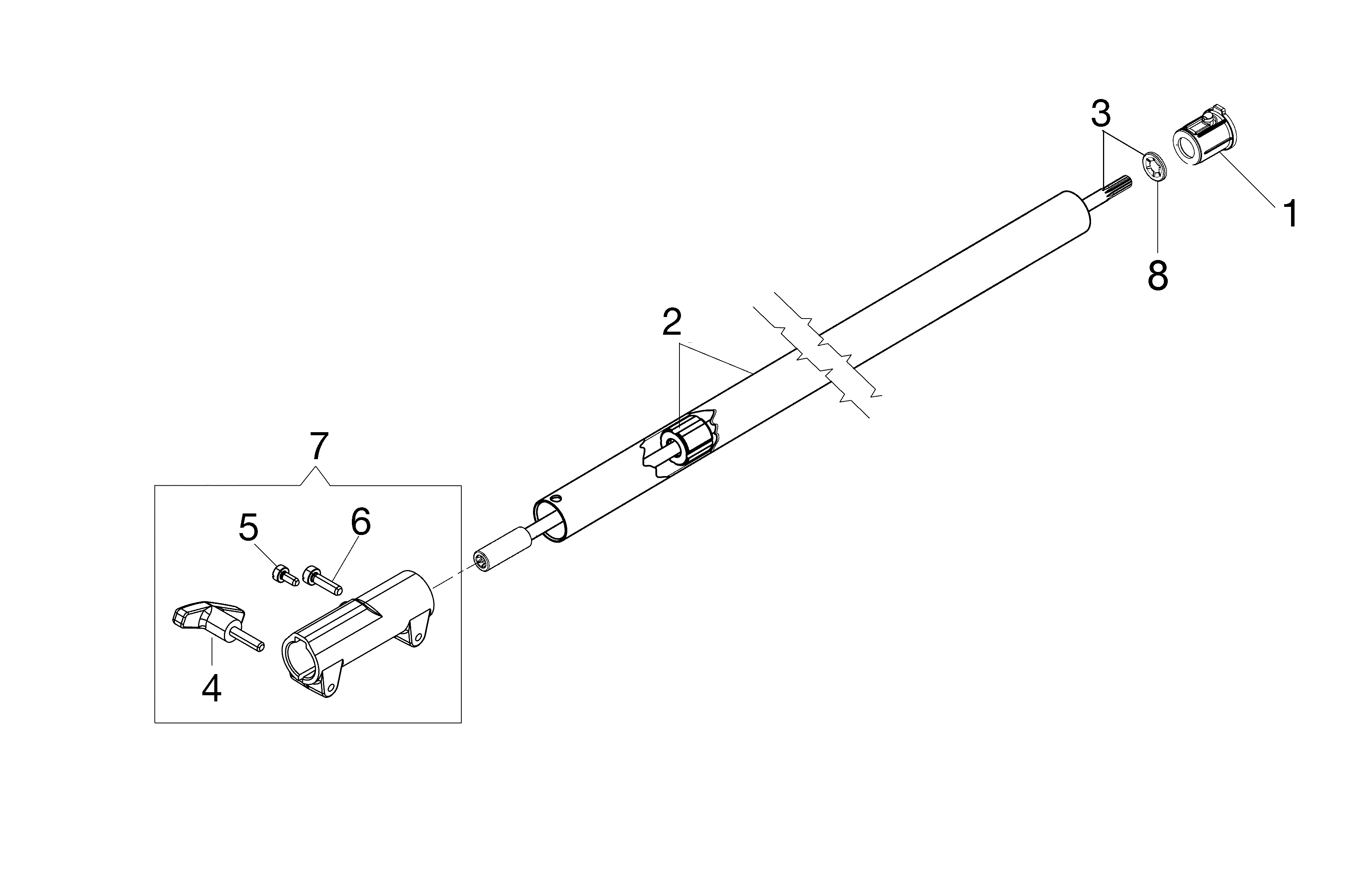

Vue Éclatée Application (Tuyau) BC 240 D (Ø24/24)
Retrouvez les pièces détachées, références et repères disponibles pour Application (Tuyau) BC 240 D (Ø24/24).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370429R | Crochet | Disponible | Voir la pièce |
| 2 | 61370482AR | Tuyau Ø24 | Disponible | Voir la pièce |
| 3 | 61370498 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 4 | 61370323R | Poignée | Disponible | Voir la pièce |
| 5 | 3891036R | Vis | Disponible | Voir la pièce |
| 6 | 3891086R | Vis | Disponible | Voir la pièce |
| 7 | 61372100R | Connection | Disponible | Voir la pièce |
| 8 | 3045034R | Arret | Non reliée |
