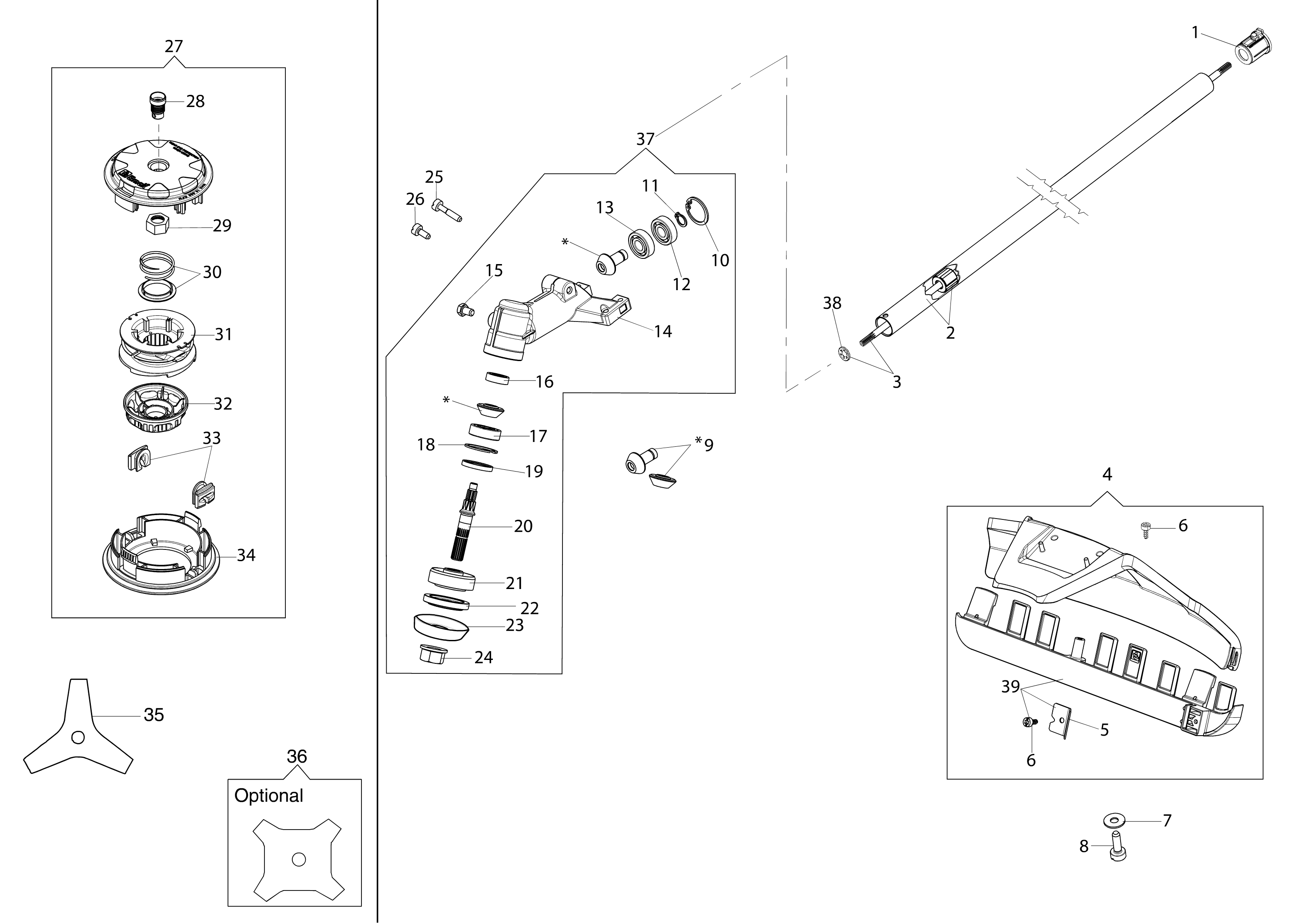

Vue Éclatée Application (Dèbroussailleuse) BC 240 D (Ø24/24)
Retrouvez les pièces détachées, références et repères disponibles pour Application (Dèbroussailleuse) BC 240 D (Ø24/24).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61370429R | Crochet | Disponible | Voir la pièce |
| 2 | 61370482AR | Tuyau Ø24 | Disponible | Voir la pièce |
| 3 | 61370496 | Arbre compl. Ø7 | Disponible | Voir la pièce |
| 4 | 61370632 | Kit protection | Non reliée | |
| 5 | 61370161AR | Lame | Disponible | Voir la pièce |
| 6 | 3893016AR | Vis | Disponible | Voir la pièce |
| 6 | 3893016AR | Vis | Disponible | Voir la pièce |
| 7 | 094600054R | Rondelle | Non reliée | |
| 8 | 3891035R | Vis | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 9 | 61370298 | Kit engranages | Disponible | Voir la pièce |
| 10 | 3025026 | Bague | Disponible | Voir la pièce |
| 11 | 3024009R | Bague | Disponible | Voir la pièce |
| 12 | 3035044 | Roulement | Disponible | Voir la pièce |
| 13 | 3034030 | Roulement | Disponible | Voir la pièce |
| 14 | 61170119AR | Boite engrenage | Disponible | Voir la pièce |
| 15 | 3906015R | Vis | Non reliée | |
| 16 | 3035045R | Roulement | Disponible | Voir la pièce |
| 17 | 3034008R | Roulement | Disponible | Voir la pièce |
| 18 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 19 | 61170134 | Bague | Disponible | Voir la pièce |
| 20 | 61170122 | Arbre | Disponible | Voir la pièce |
| 21 | 61170123R | Moyeu | Non reliée | |
| 22 | 61170124R | Flasque inférieure | Non reliée | |
| 23 | 61110074AR | Protection | Non reliée | |
| 24 | 3933105R | Ecrou | Non reliée | |
| 25 | 3891053R | Vis | Disponible | Voir la pièce |
| 26 | 3891036R | Vis | Disponible | Voir la pièce |
| 27 | 63109002 | Tete Load&Go | Disponible | Voir la pièce |
| 28 | 63120041R | Insert | Non reliée | |
| 29 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 30 | 63100018R | Kit ressor | Disponible | Voir la pièce |
| 31 | 63100020R | Bobine | Disponible | Voir la pièce |
| 32 | 63100007R | Pommeau | Non reliée | |
| 33 | 63120001R | Bague | Disponible | Voir la pièce |
| 34 | 63100005R | Couvercle | Disponible | Voir la pièce |
| 35 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 36 | 4095681AR | Disque à 4 dents | Disponible | Voir la pièce |
| 37 | 61370559A | Couple conique | Non reliée | |
| 38 | 3045034R | Arret | Non reliée | |
| 39 | 61370636 | Bande | Non reliée |
