Vue Éclatée OMB R6
Retrouvez les pièces détachées, références et repères disponibles pour OMB R6.

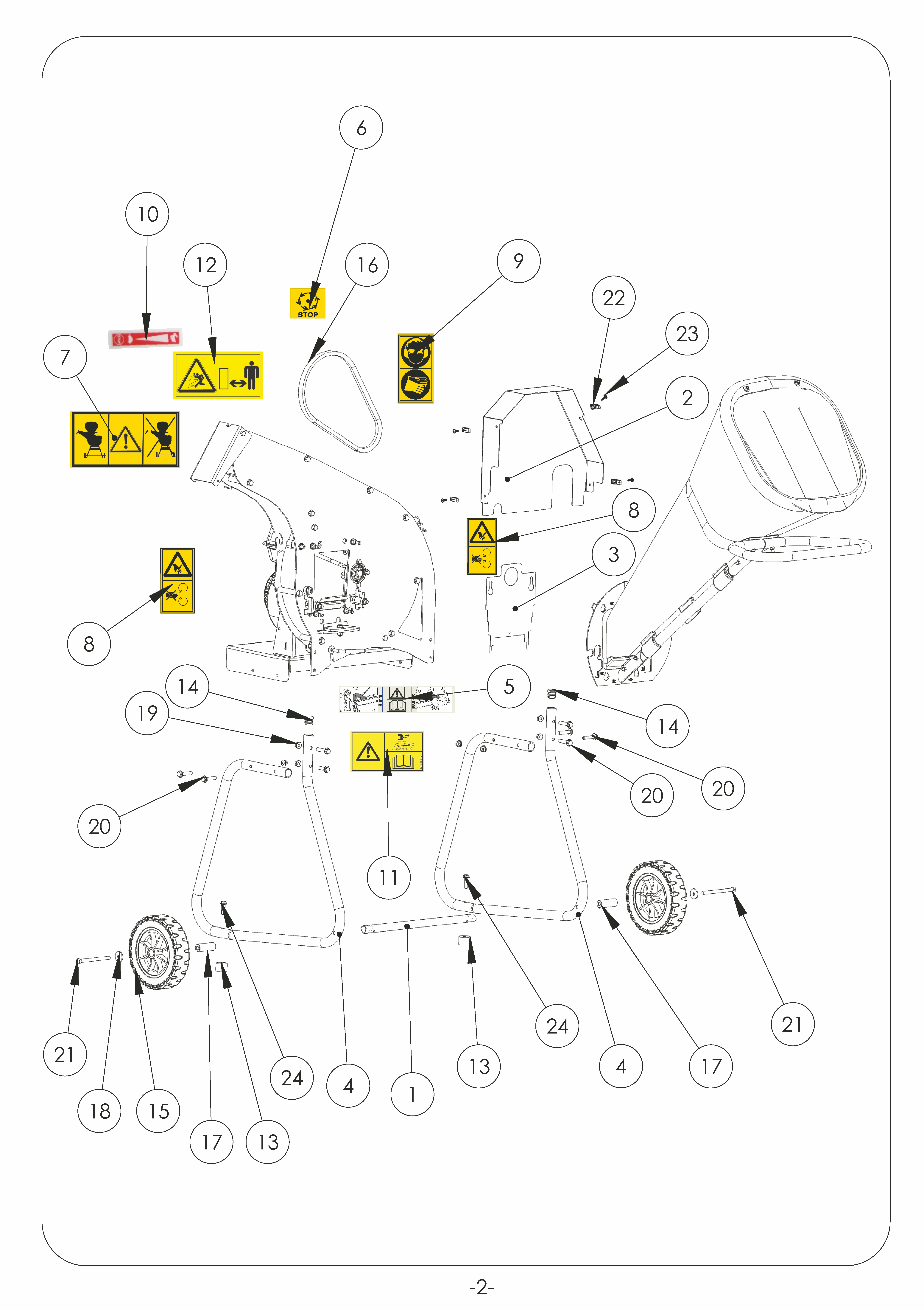

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KM02011002 | Tube liaison | Disponible | Voir la pièce |
| 2 | KL02041608 | Capot courroie | Disponible | Voir la pièce |
| 3 | KL02041607 | Trappe | Disponible | Voir la pièce |
| 4 | KL02041001 | Tube support | Disponible | Voir la pièce |
| 4 | KL02041001 | Tube support | Disponible | Voir la pièce |
| 5 | K503000078 | Etiquette "contre couteau" | Disponible | Voir la pièce |
| 6 | K503000066 | AUTOCOLLANT | Disponible | Voir la pièce |
| 7 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 8 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 8 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 9 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 10 | K503000031 | Etiquette acc. stop | Disponible | Voir la pièce |
| 11 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 12 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 13 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 13 | K342000017 | SILENTBLOC | Disponible | Voir la pièce |
| 14 | K341000021 | Bouchon | Disponible | Voir la pièce |
| 14 | K341000021 | Bouchon | Disponible | Voir la pièce |
| 15 | K309000036 | Roue | Non reliée | |
| 15 | K309000039 | Roue gonflable | Non reliée | |
| 16 | K306030049 | Courroie | Non reliée | |
| 17 | K302020122 | Entretoise | Non reliée | |
| 17 | K302020122 | Entretoise | Non reliée | |
| 17 | K302020127 | Entretoise roue gonflable | Non reliée | |
| 17 | K302020127 | Entretoise roue gonflable | Non reliée | |
| 18 | K300400803 | Rondelle | Disponible | Voir la pièce |
| 19 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 20 | K300010842 | Vis | Disponible | Voir la pièce |
| 20 | K300010842 | Vis | Disponible | Voir la pièce |
| 20 | K300010842 | Vis | Disponible | Voir la pièce |
| 21 | K300010805 | Vis | Disponible | Voir la pièce |
| 21 | K300010805 | Vis | Disponible | Voir la pièce |
| 21 | K300010833 | Vis | Disponible | Voir la pièce |
| 21 | K300010833 | Vis | Disponible | Voir la pièce |
| 22 | 0340000002 | Attache | Disponible | Voir la pièce |
| 23 | 0300080405 | VIS TOLE | Non reliée | |
| 24 | 03000010854 | Vis | Disponible | Voir la pièce |
| 24 | 03000010854 | Vis | Disponible | Voir la pièce |

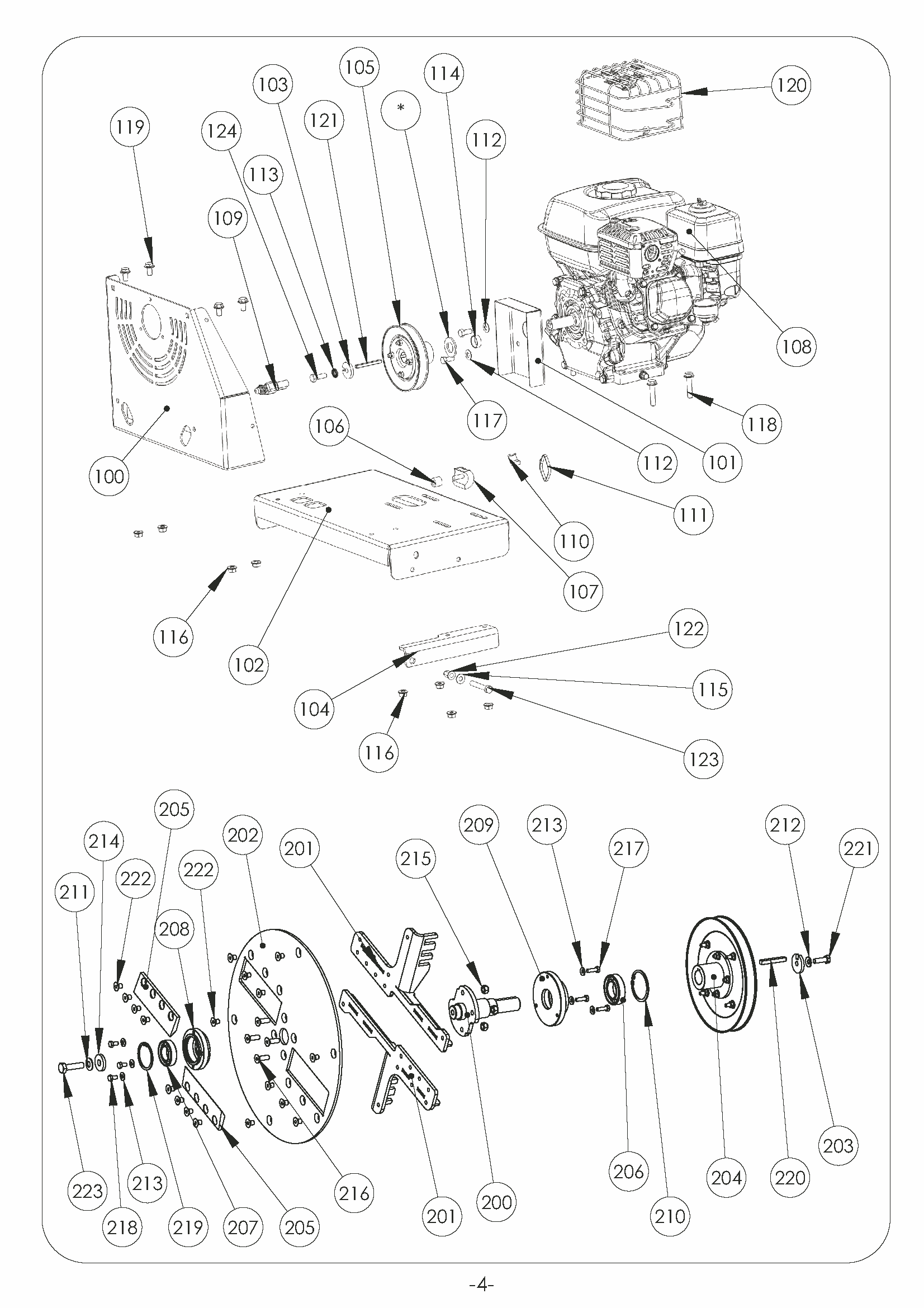

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KL02041603 | Equerre | Disponible | Voir la pièce |
| 101 | KL02041602 | Carter | Disponible | Voir la pièce |
| 102 | KL02041601 | Support | Disponible | Voir la pièce |
| 103 | KL02040205 | RONDELLE POULIE MOTEUR | Non reliée | |
| 104 | KL02040201 | TENDEUR DE COURROIE | Disponible | Voir la pièce |
| 105 | KL01040001 | POULIE MOTEUR | Disponible | Voir la pièce |
| 106 | K341000026 | ENTRETOISE | Disponible | Voir la pièce |
| 107 | K330080202 | Switch | Disponible | Voir la pièce |
| 108 | 0330091003 | RATO R210BH | Disponible | Voir la pièce |
| 109 | K308060012 | Faisceau | Disponible | Voir la pièce |
| 110 | K308060009 | FICHE ELECTRIQUE | Disponible | Voir la pièce |
| 111 | K301060002 | Collier | Disponible | Voir la pièce |
| 112 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 112 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 113 | K300410801 | Rondelle | Non reliée | |
| 114 | 0302020220 | ENTRETOISE MOTEUR | Disponible | Voir la pièce |
| 114 | K300402001 | RONDELLE PLATE | Non reliée | |
| 115 | K300400802 | Rondelle | Non reliée | |
| 116 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 116 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 117 | K300010814 | Vis | Non reliée | |
| 118 | K300010842 | Vis | Disponible | Voir la pièce |
| 119 | K300010841 | Vis | Disponible | Voir la pièce |
| 120 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 121 | K301040035 | Clavette | Disponible | Voir la pièce |
| 122 | 0300600802 | INSERT A SERTIR | Non reliée | |
| 123 | 0300090808 | VIS | Disponible | Voir la pièce |
| 124 | 0300060501 | VIS | Disponible | Voir la pièce |
| 200 | KL03040006 | Arbre rotor | Disponible | Voir la pièce |
| 201 | KL03040005 | Support couteau | Disponible | Voir la pièce |
| 201 | KL03040005 | Support couteau | Disponible | Voir la pièce |
| 202 | KL03040004 | Disque rotor | Disponible | Voir la pièce |
| 203 | KL02040210 | Rondelle | Disponible | Voir la pièce |
| 204 | KL01040005 | Poulie | Disponible | Voir la pièce |
| 205 | K320020032 | Couteau | Disponible | Voir la pièce |
| 205 | K320020032 | Couteau | Disponible | Voir la pièce |
| 206 | K306010024 | Roulement | Disponible | Voir la pièce |
| 207 | K306010016 | ROULEMENT | Disponible | Voir la pièce |
| 208 | K302030110 | Palier | Disponible | Voir la pièce |
| 209 | K302030109 | Palier | Disponible | Voir la pièce |
| 210 | K301070014 | Circlips | Non reliée | |
| 211 | K300431001 | RONDELLE CONTACT | Non reliée | |
| 212 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 213 | K300430601 | Rondelle | Non reliée | |
| 213 | K300430601 | Rondelle | Non reliée | |
| 214 | K300401103 | RONDELLE | Non reliée | |
| 215 | K300210801 | ECROU FREIN | Non reliée | |
| 216 | K300030801 | Vis | Non reliée | |
| 217 | K300010613 | Vis | Disponible | Voir la pièce |
| 218 | K300010612 | Vis | Non reliée | |
| 219 | 0301070006 | CIRCLIPS | Non reliée | |
| 220 | 0301040036 | Clavette | Disponible | Voir la pièce |
| 221 | 0300090801 | VIS | Non reliée | |
| 222 | 0300030804 | Vis | Non reliée | |
| 222 | 0300030804 | Vis | Non reliée | |
| 223 | 0300011038 | Vis | Disponible | Voir la pièce |

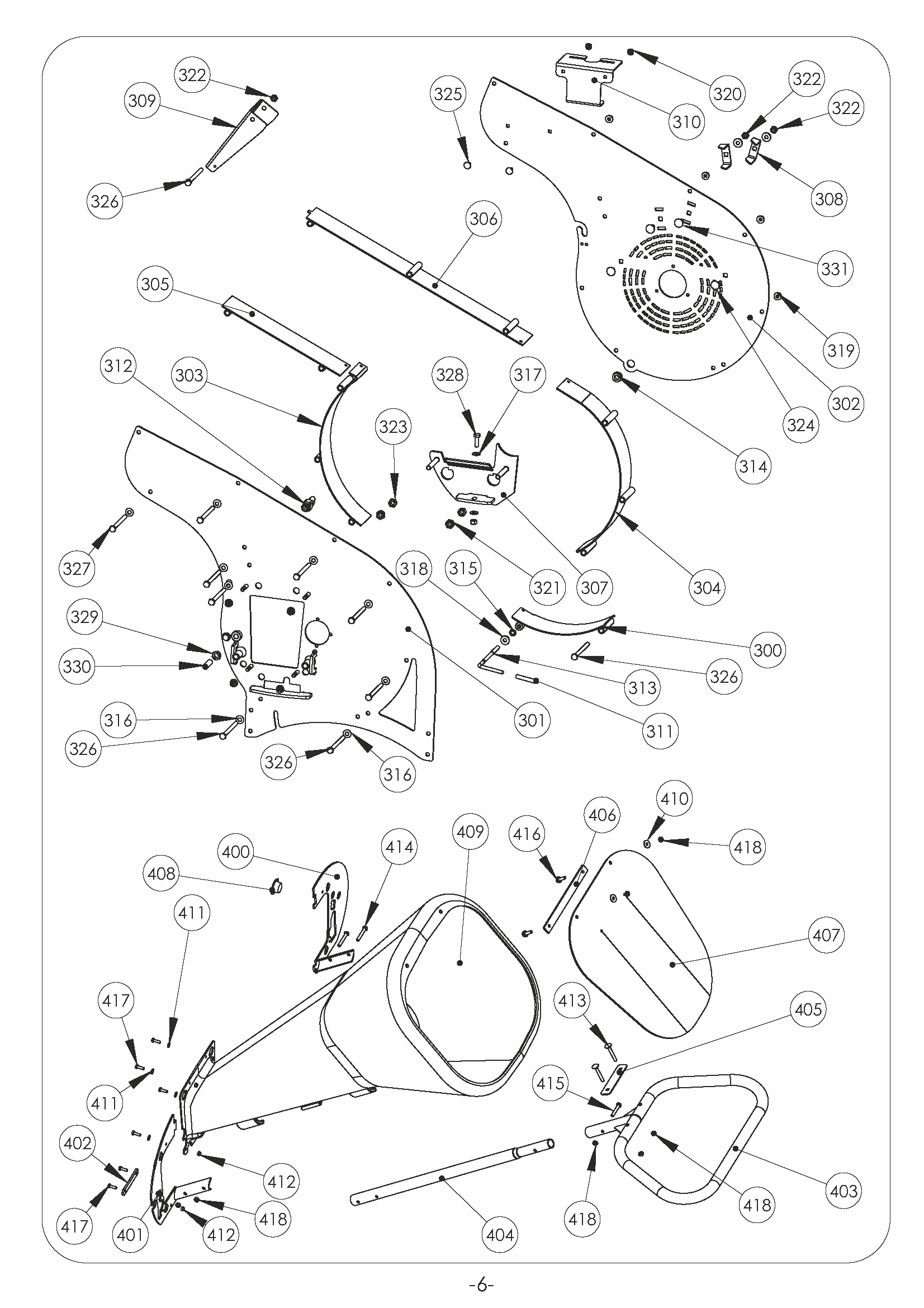

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KL02041606 | Trappe | Disponible | Voir la pièce |
| 301 | KL02041605 | Carter avant | Non reliée | |
| 302 | KL02041604 | Carter arrière | Disponible | Voir la pièce |
| 303 | KL02042604 | Carter | Disponible | Voir la pièce |
| 304 | KL02042603 | Flanc | Disponible | Voir la pièce |
| 305 | KL02042602 | Partie inf.éject. | Disponible | Voir la pièce |
| 306 | KL02042601 | Partie sup.éject. | Disponible | Voir la pièce |
| 307 | KL02040207 | Contre couteaux | Disponible | Voir la pièce |
| 308 | KL02040206 | Lame arrière | Disponible | Voir la pièce |
| 309 | KL02011613 | Volet goulotte | Disponible | Voir la pièce |
| 310 | KL02011611 | Accroche | Disponible | Voir la pièce |
| 311 | K341000028 | EMBOUT PLASTIQUE | Disponible | Voir la pièce |
| 312 | K308060012 | Faisceau | Disponible | Voir la pièce |
| 313 | K305000060 | Levier | Disponible | Voir la pièce |
| 314 | K301000005 | PASSE FIL | Non reliée | |
| 315 | K300460801 | Rondelle | Non reliée | |
| 316 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 316 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 317 | K300400802 | Rondelle | Non reliée | |
| 318 | K300400801 | Rondelle | Non reliée | |
| 319 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 320 | K300260602 | Ecrou | Disponible | Voir la pièce |
| 321 | K300211001 | ECROU FREIN | Non reliée | |
| 322 | K300210801 | ECROU FREIN | Non reliée | |
| 322 | K300210801 | ECROU FREIN | Non reliée | |
| 322 | K300210801 | ECROU FREIN | Non reliée | |
| 323 | K300201001 | ECROU | Non reliée | |
| 324 | K300080802 | Boulon | Disponible | Voir la pièce |
| 325 | K300080609 | Vis | Disponible | Voir la pièce |
| 326 | K300010840 | Vis | Disponible | Voir la pièce |
| 326 | K300010840 | Vis | Disponible | Voir la pièce |
| 326 | K300010840 | Vis | Disponible | Voir la pièce |
| 326 | K300010840 | Vis | Disponible | Voir la pièce |
| 327 | K300010839 | Vis | Disponible | Voir la pièce |
| 328 | K300010817 | Vis | Non reliée | |
| 329 | 0300251204 | Ecrou | Non reliée | |
| 330 | 0300091201 | Vis | Disponible | Voir la pièce |
| 331 | 0300080804 | VIS | Disponible | Voir la pièce |
| 400 | KL02041610 | Bride droite | Disponible | Voir la pièce |
| 401 | KL02041609 | Bride gauche | Disponible | Voir la pièce |
| 402 | KL02040213 | Cale | Disponible | Voir la pièce |
| 403 | KL02011607 | Poignée | Disponible | Voir la pièce |
| 404 | KL02011002 | Tube | Disponible | Voir la pièce |
| 405 | KL02010402 | Bride serrage | Disponible | Voir la pièce |
| 406 | KL02010203 | Bride bavette | Disponible | Voir la pièce |
| 407 | K342000011 | Bavette | Disponible | Voir la pièce |
| 408 | K341000034 | Bouchon | Disponible | Voir la pièce |
| 409 | K340000043 | Goulotte | Disponible | Voir la pièce |
| 410 | K300400601 | RONDELLE PLATE | Non reliée | |
| 411 | K300400502 | Rondelle | Disponible | Voir la pièce |
| 411 | K300400502 | Rondelle | Disponible | Voir la pièce |
| 412 | K300210501 | Ecrou | Disponible | Voir la pièce |
| 412 | K300210501 | Ecrou | Disponible | Voir la pièce |
| 413 | K300080603 | VIS | Disponible | Voir la pièce |
| 414 | K300010623 | VIS | Disponible | Voir la pièce |
| 415 | K300010621 | Vis | Disponible | Voir la pièce |
| 416 | K300010619 | Vis | Disponible | Voir la pièce |
| 417 | K300010501 | Vis | Disponible | Voir la pièce |
| 417 | K300010501 | Vis | Disponible | Voir la pièce |
| 418 | 0300210602 | ECROU FREIN | Non reliée | |
| 418 | 0300210602 | ECROU FREIN | Non reliée | |
| 418 | 0300210602 | ECROU FREIN | Non reliée | |
| 418 | 0300210602 | ECROU FREIN | Non reliée |
