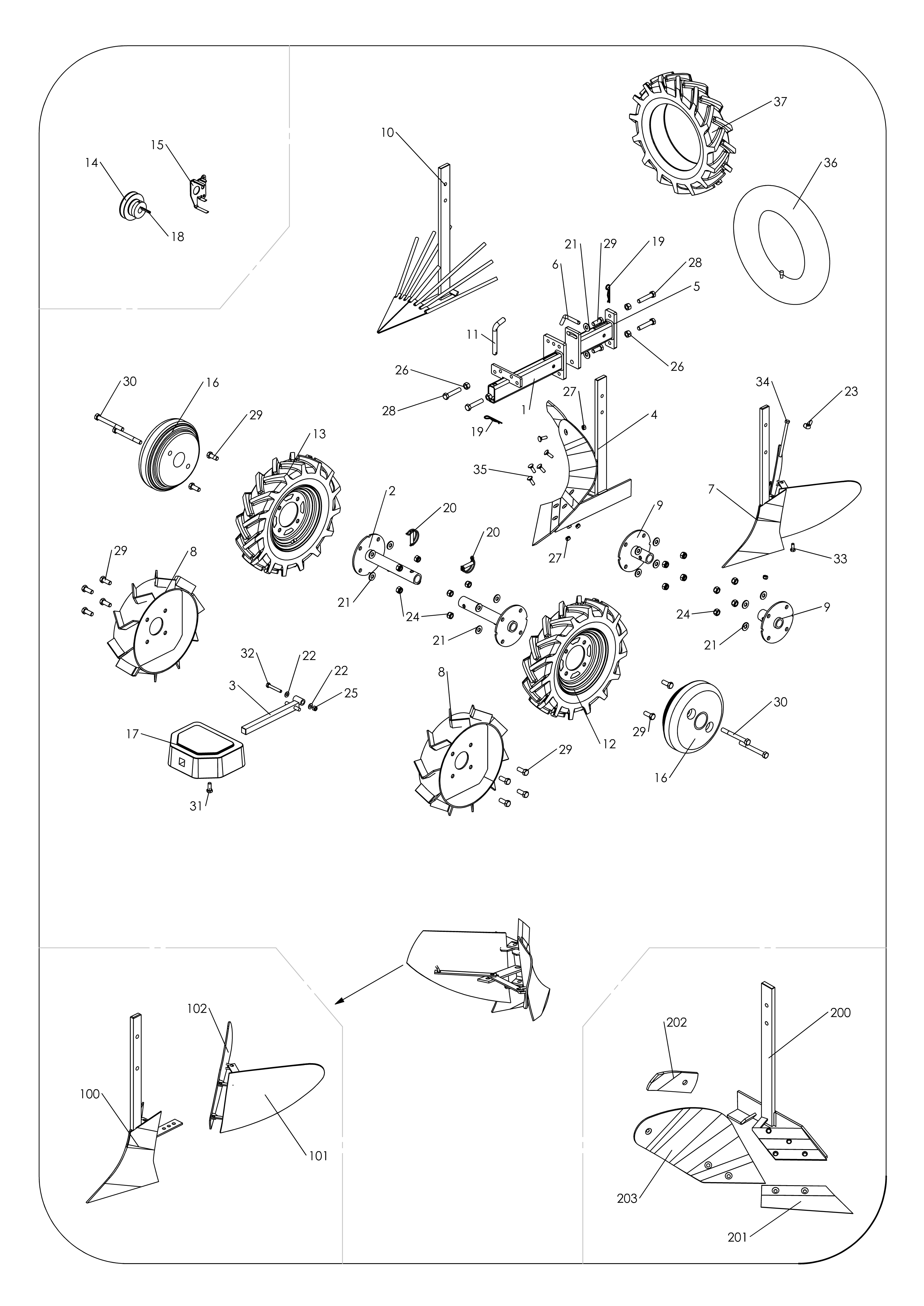

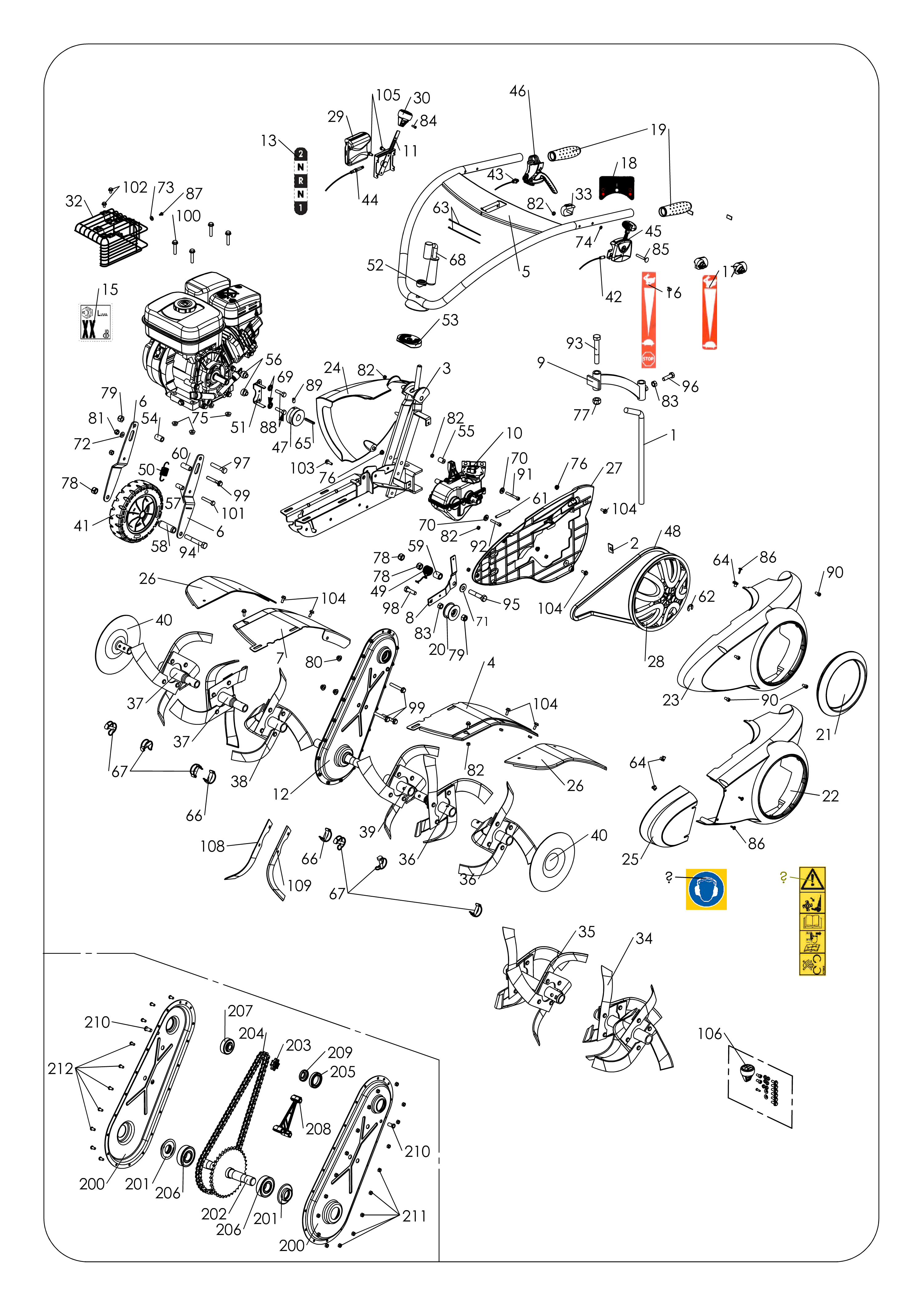

Vue Éclatée MHV 3600
Retrouvez les pièces détachées, références et repères disponibles pour MHV 3600.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 2 | 3003210010 | Butée | Disponible | Voir la pièce |
| 3 | 3002210507 | Chassis | Disponible | Voir la pièce |
| 4 | 3002210504 | Aile protection gauche | Disponible | Voir la pièce |
| 5 | 3002210506 | Guidon | Disponible | Voir la pièce |
| 6 | 3002210305 | Platine roue | Disponible | Voir la pièce |
| 6 | 3002210305 | Platine roue | Disponible | Voir la pièce |
| 7 | 3002210503 | Aile protection droite | Disponible | Voir la pièce |
| 8 | 3002210201 | Levier embr. | Disponible | Voir la pièce |
| 9 | 3002000322 | Corps éperon | Disponible | Voir la pièce |
| 10 | 3001000057 | Boite de vitesse | Disponible | Voir la pièce |
| 11 | 3001000055 | Commande vitesse | Non reliée | |
| 12 | 3001000050 | Carter boulonné | Disponible | Voir la pièce |
| 13 | 0503010315 | Etiquette "vitesse" | Disponible | Voir la pièce |
| 15 | 0503000062 | Etiquette "Bruit 93 DB" | Disponible | Voir la pièce |
| 15 | 0503000079 | Etiquette "Bruit 98 DB" | Disponible | Voir la pièce |
| 15 | 0503000080 | Etiquette "Bruit 100 DB" | Disponible | Voir la pièce |
| 16 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 17 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 18 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 19 | 0341000068 | Poignée | Disponible | Voir la pièce |
| 20 | 0341000003 | POULIE | Disponible | Voir la pièce |
| 21 | 0340010206 | Disque creux | Disponible | Voir la pièce |
| 22 | 0340010175 | Capot courroie | Disponible | Voir la pièce |
| 23 | 0340010132 | Capot courroie | Disponible | Voir la pièce |
| 24 | 0340010131 | Capot droit | Disponible | Voir la pièce |
| 25 | 0340010171 | Trappe av. | Disponible | Voir la pièce |
| 26 | 0340010136 | Ens. Tôle add. | Disponible | Voir la pièce |
| 26 | 0340010136 | Ens. Tôle add. | Disponible | Voir la pièce |
| 27 | 0340010109 | Cache interrieur | Disponible | Voir la pièce |
| 28 | 0340010105 | Poulie | Disponible | Voir la pièce |
| 29 | 0340000012 | Coque levier | Disponible | Voir la pièce |
| 30 | 0340000011 | Pommeau | Disponible | Voir la pièce |
| 32 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 33 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 34 | 0320010020 | Fraise départ double G | Disponible | Voir la pièce |
| 35 | 0320010019 | Fraise départ double D | Disponible | Voir la pièce |
| 36 | 0320010008 | Fraise add. Hél. G | Disponible | Voir la pièce |
| 36 | 0320010008 | Fraise add. Hél. G | Disponible | Voir la pièce |
| 37 | 0320010007 | Fraise add. Hél. D | Disponible | Voir la pièce |
| 37 | 0320010007 | Fraise add. Hél. D | Disponible | Voir la pièce |
| 38 | 0320010006 | Fraise départ simple D | Disponible | Voir la pièce |
| 39 | 0320010005 | Fraise départ simple G | Disponible | Voir la pièce |
| 40 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 40 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 41 | 0309000033 | ROUE | Non reliée | |
| 42 | 0308040050 | CABLE DE GAZ | Disponible | Voir la pièce |
| 43 | 0308020052 | Câble embr. | Disponible | Voir la pièce |
| 44 | 0308010012 | Câble vitesse | Disponible | Voir la pièce |
| 45 | 0307020023 | MANETTE DE GAZ | Disponible | Voir la pièce |
| 46 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 47 | 0306060005 | POULIE MOTEUR | Disponible | Voir la pièce |
| 48 | 0306030057 | Courroie | Non reliée | |
| 49 | 0305020005 | Ressort | Disponible | Voir la pièce |
| 50 | 0305010015 | RESSORT | Disponible | Voir la pièce |
| 51 | 0304000303 | Guide courroie | Disponible | Voir la pièce |
| 52 | 0303000024 | ENTRETOISE POIGNEE SERRAGE | Disponible | Voir la pièce |
| 53 | 0303000023 | PIECE INTERMEDIAIRE | Disponible | Voir la pièce |
| 54 | 0302020116 | Entretoise | Disponible | Voir la pièce |
| 55 | 0302020112 | Entretoise | Disponible | Voir la pièce |
| 56 | 0302020111 | Entretoise | Disponible | Voir la pièce |
| 57 | 0302020103 | Entretoise | Disponible | Voir la pièce |
| 58 | 0302020081 | Entretoise | Disponible | Voir la pièce |
| 59 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 60 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 61 | 0302010021 | AXE DE FIXATION POULIE | Disponible | Voir la pièce |
| 62 | 0301070026 | CIRCLIPS | Disponible | Voir la pièce |
| 63 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 64 | 0301050003 | Clip | Disponible | Voir la pièce |
| 64 | 0301050003 | Clip | Disponible | Voir la pièce |
| 65 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 66 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 66 | 0301010014 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 67 | 0301010013 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 67 | 0301010013 | GOUPILLE CLIPS | Disponible | Voir la pièce |
| 68 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 69 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 70 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 70 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 71 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 72 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 73 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 74 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 75 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 76 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 76 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 77 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 78 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 78 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 78 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 79 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 79 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 80 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 81 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 82 | 0300210602 | ECROU FREIN | Non reliée | |
| 82 | 0300210602 | ECROU FREIN | Non reliée | |
| 82 | 0300210602 | ECROU FREIN | Non reliée | |
| 82 | 0300210602 | ECROU FREIN | Non reliée | |
| 82 | 0300210602 | ECROU FREIN | Non reliée | |
| 83 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 83 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 84 | 0300120404 | Vis | Disponible | Voir la pièce |
| 85 | 0300080610 | VIS | Disponible | Voir la pièce |
| 86 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 86 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 87 | 0300080404 | Vis | Disponible | Voir la pièce |
| 87 | 0300080602 | Vis 6x13 | Disponible | Voir la pièce |
| 88 | 0300060502 | Vis | Disponible | Voir la pièce |
| 89 | 0300040801 | VIS | Disponible | Voir la pièce |
| 90 | 0300020608 | Vis | Disponible | Voir la pièce |
| 90 | 0300020608 | Vis | Disponible | Voir la pièce |
| 91 | 0300020605 | Vis | Disponible | Voir la pièce |
| 92 | 0300020604 | Vis | Disponible | Voir la pièce |
| 93 | 0300011401 | VIS | Disponible | Voir la pièce |
| 94 | 0300011206 | VIS | Disponible | Voir la pièce |
| 95 | 0300011205 | Vis | Disponible | Voir la pièce |
| 96 | 0300011015 | VIS | Disponible | Voir la pièce |
| 97 | 0300011007 | VIS | Disponible | Voir la pièce |
| 98 | 0300011003 | VIS | Disponible | Voir la pièce |
| 99 | 0300010837 | VIS | Disponible | Voir la pièce |
| 99 | 0300010837 | VIS | Disponible | Voir la pièce |
| 100 | 0300010817 | VIS | Disponible | Voir la pièce |
| 101 | 0300010802 | Vis | Disponible | Voir la pièce |
| 102 | 0300010507 | Vis | Disponible | Voir la pièce |
| 102 | 0300010620 | Vis | Disponible | Voir la pièce |
| 102 | 0300080501 | VIS | Disponible | Voir la pièce |
| 103 | 0300010610 | VIS H | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 105 | 0300010608 | Vis | Disponible | Voir la pièce |
| 106 | 0300000036 | Pochette visserie | Disponible | Voir la pièce |
| 108 | 0001000030 | Couteau Hel G | Disponible | Voir la pièce |
| 109 | 0001000029 | Couteau Hel D | Disponible | Voir la pièce |
| 200 | 3002210308 | Joue de carter | Disponible | Voir la pièce |
| 200 | 3002210308 | Joue de carter | Disponible | Voir la pièce |
| 201 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 201 | 0341000059 | JOINT DE CARTER | Disponible | Voir la pièce |
| 202 | 0306050045 | Arbre | Disponible | Voir la pièce |
| 203 | 0306050016 | PIGNON | Disponible | Voir la pièce |
| 204 | 0306020026 | Chaine | Disponible | Voir la pièce |
| 205 | 0306010037 | Roulement | Disponible | Voir la pièce |
| 206 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 206 | 0306010020 | ROULEMENT | Disponible | Voir la pièce |
| 207 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 208 | 0303000029 | Entretoise | Disponible | Voir la pièce |
| 209 | 0303000026 | Entretoise | Disponible | Voir la pièce |
| 210 | 0300600604 | Insert | Disponible | Voir la pièce |
| 210 | 0300600604 | Insert | Disponible | Voir la pièce |
| 211 | 0300210602 | ECROU FREIN | Non reliée | |
| 212 | 0300110604 | Vis | Disponible | Voir la pièce |

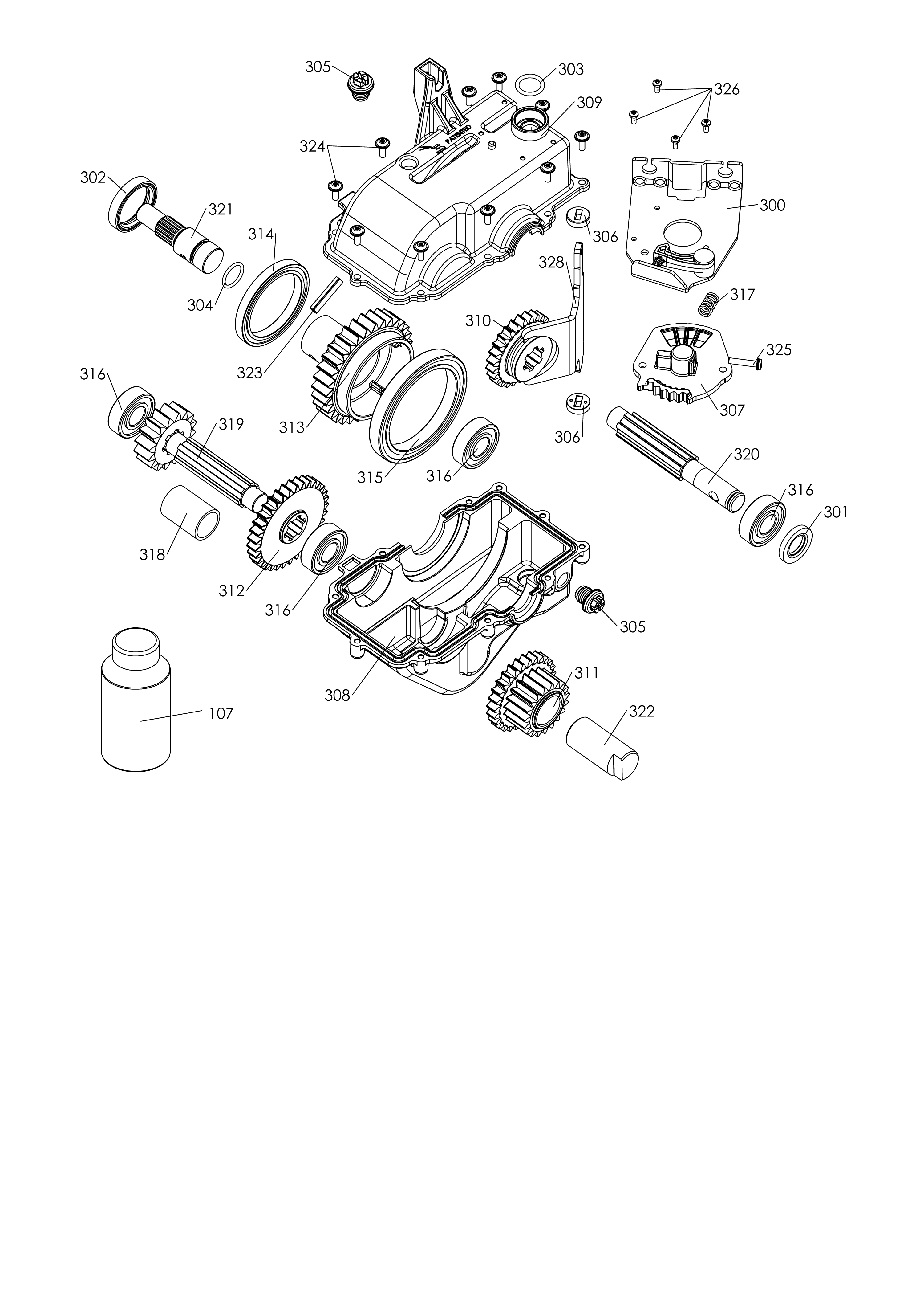

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 107 | 0102000020 | Bidon huile | Disponible | Voir la pièce |
| 300 | 3001000058 | Tôle | Disponible | Voir la pièce |
| 301 | 0343020003 | Bague | Disponible | Voir la pièce |
| 302 | 0343020002 | Bague | Disponible | Voir la pièce |
| 303 | 0343010005 | Joint | Disponible | Voir la pièce |
| 304 | 0343010004 | Joint | Disponible | Voir la pièce |
| 305 | 0341000093 | Bouchon | Disponible | Voir la pièce |
| 305 | 0341000093 | Bouchon | Disponible | Voir la pièce |
| 306 | 0340000010 | Entretoise | Disponible | Voir la pièce |
| 306 | 0340000010 | Entretoise | Disponible | Voir la pièce |
| 307 | 0340000009 | Levier | Disponible | Voir la pièce |
| 308 | 0340000008 | Coque inférieure | Disponible | Voir la pièce |
| 309 | 0340000007 | Coque supérieure | Disponible | Voir la pièce |
| 310 | 0306050044 | Pignon baladeur | Disponible | Voir la pièce |
| 311 | 0306050043 | Pignon | Disponible | Voir la pièce |
| 312 | 0306050042 | Pignon | Disponible | Voir la pièce |
| 313 | 0306050040 | Pignon | Disponible | Voir la pièce |
| 314 | 0306010040 | Roulement | Disponible | Voir la pièce |
| 315 | 0306010039 | Roulement | Disponible | Voir la pièce |
| 316 | 0306010038 | Roulement | Disponible | Voir la pièce |
| 316 | 0306010038 | Roulement | Disponible | Voir la pièce |
| 316 | 0306010038 | Roulement | Disponible | Voir la pièce |
| 316 | 0306010038 | Roulement | Disponible | Voir la pièce |
| 317 | 0305020015 | Ressort | Disponible | Voir la pièce |
| 318 | 0302020113 | Entretoise | Disponible | Voir la pièce |
| 319 | 0302010111 | Arbre | Disponible | Voir la pièce |
| 320 | 0302010110 | Arbre | Disponible | Voir la pièce |
| 321 | 0302010109 | Arbre | Disponible | Voir la pièce |
| 322 | 0302010108 | Arbre | Disponible | Voir la pièce |
| 323 | 0301020018 | Goupille | Disponible | Voir la pièce |
| 324 | 0300090405 | Vis | Disponible | Voir la pièce |
| 325 | 0300090403 | VIS | Disponible | Voir la pièce |
| 326 | 0300090303 | Vis | Disponible | Voir la pièce |
| 328 | 3002000001 | Fourchette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 8002010305 | Perche avant | Disponible | Voir la pièce |
| 2 | 8002010302 | Moyeu | Disponible | Voir la pièce |
| 3 | 8002010310 | Support contre poids | Disponible | Voir la pièce |
| 4 | 8001010001 | Charrue | Disponible | Voir la pièce |
| 5 | 8002010306 | Perche arrière | Disponible | Voir la pièce |
| 6 | 3002000105 | Broche | Disponible | Voir la pièce |
| 7 | 8001010002 | Buteur | Disponible | Voir la pièce |
| 8 | 8002011306 | Roue fer | Disponible | Voir la pièce |
| 8 | 8002011306 | Roue fer | Disponible | Voir la pièce |
| 9 | 8002010304 | Moyeu | Disponible | Voir la pièce |
| 9 | 8002010304 | Moyeu | Disponible | Voir la pièce |
| 10 | 8002011307 | Arrache pomme de terre | Disponible | Voir la pièce |
| 11 | 3002000106 | Broche | Disponible | Voir la pièce |
| 12 | 0309000024 | Roue gauche | Disponible | Voir la pièce |
| 13 | 0309000023 | Roue droite | Disponible | Voir la pièce |
| 14 | 0306060032 | Poulie double | Disponible | Voir la pièce |
| 15 | 0304000306 | Guide courroie | Disponible | Voir la pièce |
| 16 | 0303000021 | Masse de roue | Disponible | Voir la pièce |
| 16 | 0303000021 | Masse de roue | Disponible | Voir la pièce |
| 17 | 0303000002 | Contre poids | Disponible | Voir la pièce |
| 18 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 19 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 19 | 0301030005 | Goupille | Disponible | Voir la pièce |
| 20 | 0301010007 | Goupille | Disponible | Voir la pièce |
| 20 | 0301010007 | Goupille | Disponible | Voir la pièce |
| 21 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 21 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 21 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 21 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 22 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 22 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 23 | 0300240801 | Ecrou | Disponible | Voir la pièce |
| 24 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 24 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 25 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 26 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 26 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 27 | 0300200801 | Ecrou | Disponible | Voir la pièce |
| 27 | 0300200801 | Ecrou | Disponible | Voir la pièce |
| 28 | 0300011218 | Vis | Disponible | Voir la pièce |
| 28 | 0300011218 | Vis | Disponible | Voir la pièce |
| 29 | 0300011217 | Vis | Disponible | Voir la pièce |
| 29 | 0300011217 | Vis | Disponible | Voir la pièce |
| 29 | 0300011217 | Vis | Disponible | Voir la pièce |
| 29 | 0300011217 | Vis | Disponible | Voir la pièce |
| 29 | 0300011217 | Vis | Disponible | Voir la pièce |
| 30 | 0300011201 | Vis | Disponible | Voir la pièce |
| 30 | 0300011201 | Vis | Disponible | Voir la pièce |
| 31 | 0300011008 | VIS | Disponible | Voir la pièce |
| 32 | 0300010809 | Vis | Disponible | Voir la pièce |
| 33 | 0300010806 | VIS | Disponible | Voir la pièce |
| 34 | 0300010805 | VIS | Disponible | Voir la pièce |
| 35 | 0002070017 | Vis | Disponible | Voir la pièce |
| 36 | 9501000533 | Chambre à air | Disponible | Voir la pièce |
| 37 | 0309000063 | Pneu | Disponible | Voir la pièce |
| 100 | 8002011308 | Corps buteur | Disponible | Voir la pièce |
| 101 | 8002011305 | Versoir gauche | Disponible | Voir la pièce |
| 102 | 8002011304 | Versoir droit | Disponible | Voir la pièce |
| 200 | 8002011310 | Charrue | Disponible | Voir la pièce |
| 201 | 8002010308 | Soc | Disponible | Voir la pièce |
| 202 | 8002010309 | Oreille charrue | Disponible | Voir la pièce |
| 203 | 8002011309 | Versoir | Disponible | Voir la pièce |
