Vue Éclatée KM BASIC
Retrouvez les pièces détachées, références et repères disponibles pour KM BASIC.

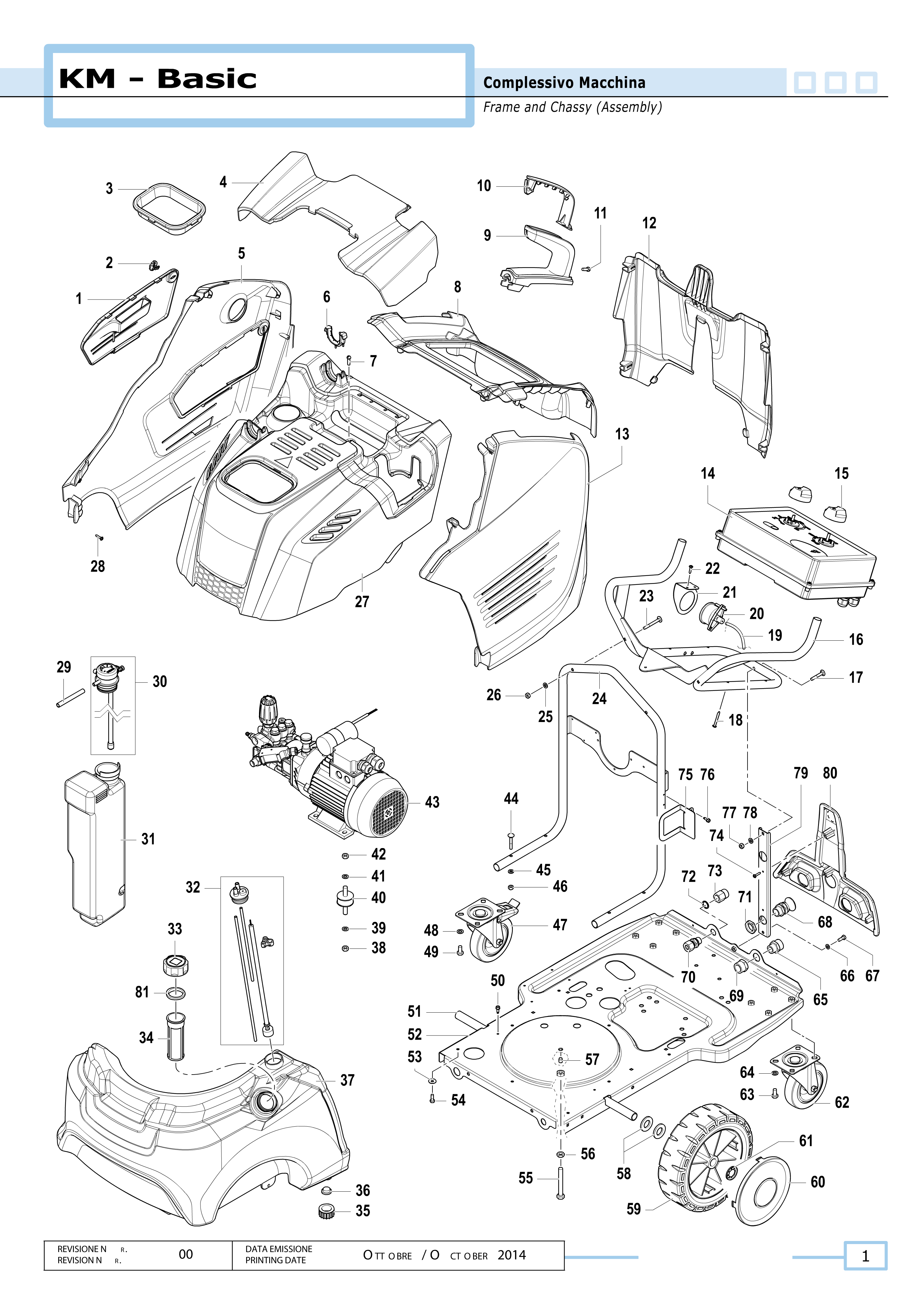

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 04020476 | Trappe | Disponible | Voir la pièce |
| 2 | 14070051 | Vis | Disponible | Voir la pièce |
| 3 | 24160309 | Protection | Disponible | Voir la pièce |
| 4 | 04020477 | Capot | Disponible | Voir la pièce |
| 5 | 04770372 | Capot | Disponible | Voir la pièce |
| 6 | 12020079 | Support lance | Disponible | Voir la pièce |
| 7 | 36200003 | Vis | Disponible | Voir la pièce |
| 8 | 04770372 | Capot | Disponible | Voir la pièce |
| 9 | 18180047 | Levier inférieur | Disponible | Voir la pièce |
| 10 | 18180048 | levier supérieur | Disponible | Voir la pièce |
| 11 | 4,2x13 | Vis | Disponible | Voir la pièce |
| 12 | 04770348 | Capot arrière | Disponible | Voir la pièce |
| 13 | 04770350 | Capot gauche | Disponible | Voir la pièce |
| 14 | 26100399 | Kit panneau électrique | Disponible | Voir la pièce |
| 15 | 18170057 | Bouton | Disponible | Voir la pièce |
| 16 | 18030108 | Support panneau | Disponible | Voir la pièce |
| 17 | 36050164 | Vis | Disponible | Voir la pièce |
| 18 | 36050167 | Vis | Disponible | Voir la pièce |
| 19 | 32081219 | Tuyau manomètre | Non reliée | |
| 20 | 18160159 | Manomètre | Disponible | Voir la pièce |
| 21 | 30020776 | Support manomètre | Disponible | Voir la pièce |
| 22 | 36250095 | Vis | Disponible | Voir la pièce |
| 23 | 36050165 | Vis | Disponible | Voir la pièce |
| 24 | 18030109 | Support | Disponible | Voir la pièce |
| 25 | 28110125 | Rondelle | Disponible | Voir la pièce |
| 26 | 06040011 | Ecrou | Disponible | Voir la pièce |
| 27 | 04770371 | Capot | Disponible | Voir la pièce |
| 28 | 36050103 | Vis | Disponible | Voir la pièce |
| 29 | 32081200 | Tuyau détergent | Disponible | Voir la pièce |
| 30 | 33120018 | Kit bouchon | Disponible | Voir la pièce |
| 31 | 30290019 | Réservoir produit | Disponible | Voir la pièce |
| 32 | 30420019 | Jauge gasoil | Disponible | Voir la pièce |
| 33 | 32000038 | Bouchon | Disponible | Voir la pièce |
| 34 | 10020113 | Filtre gasoil | Disponible | Voir la pièce |
| 35 | 32000073 | Bouchon | Disponible | Voir la pièce |
| 36 | 12090140 | Joint | Disponible | Voir la pièce |
| 37 | 30290036 | Réservoir | Disponible | Voir la pièce |
| 38 | 06000066 | Ecrou | Disponible | Voir la pièce |
| 39 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 40 | 30020820 | Silenbloc | Disponible | Voir la pièce |
| 41 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 42 | 06000066 | Ecrou | Disponible | Voir la pièce |
| 43 | 73010765 | Motopompe | Disponible | Voir la pièce |
| 44 | 36050164 | Vis | Disponible | Voir la pièce |
| 45 | 28110125 | Rondelle | Disponible | Voir la pièce |
| 46 | 06040011 | Ecrou | Disponible | Voir la pièce |
| 47 | 28100110 | Roue folle | Disponible | Voir la pièce |
| 48 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 49 | 36070242 | Vis | Disponible | Voir la pièce |
| 50 | 36250095 | Vis | Disponible | Voir la pièce |
| 51 | 00170020 | Axe de roue | Disponible | Voir la pièce |
| 52 | 32060335 | Support | Disponible | Voir la pièce |
| 53 | 28110097 | Rondelle | Disponible | Voir la pièce |
| 54 | 36070097 | Vis | Disponible | Voir la pièce |
| 55 | 36070183 | Vis | Disponible | Voir la pièce |
| 56 | 06040177 | Ecrou | Disponible | Voir la pièce |
| 57 | 36220011 | Vis | Disponible | Voir la pièce |
| 58 | 28120070 | Rondelle | Disponible | Voir la pièce |
| 59 | 28100100 | Roue | Disponible | Voir la pièce |
| 60 | 04020478 | Couvre roue | Disponible | Voir la pièce |
| 61 | 00090179 | Anneau | Disponible | Voir la pièce |
| 62 | 28100067 | Roulette | Disponible | Voir la pièce |
| 63 | 36070242 | Vis | Disponible | Voir la pièce |
| 64 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 65 | 20000105 | Raccord | Disponible | Voir la pièce |
| 66 | 28110125 | Rondelle | Disponible | Voir la pièce |
| 67 | 36070097 | Vis | Disponible | Voir la pièce |
| 68 | 24340022 | Serre câble | Disponible | Voir la pièce |
| 69 | 28250051 | Raccord | Disponible | Voir la pièce |
| 70 | 28030626 | Raccord | Disponible | Voir la pièce |
| 71 | 12270002 | Ecrou | Disponible | Voir la pièce |
| 72 | 12090091 | Rondelle | Disponible | Voir la pièce |
| 73 | 28030256 | Raccord | Disponible | Voir la pièce |
| 74 | 36050103 | Vis | Disponible | Voir la pièce |
| 75 | 24040203 | Plaque | Disponible | Voir la pièce |
| 76 | 36250095 | Vis | Disponible | Voir la pièce |
| 77 | 06040011 | Ecrou | Disponible | Voir la pièce |
| 78 | 28110125 | Rondelle | Disponible | Voir la pièce |
| 79 | 30020772 | Plaque support | Disponible | Voir la pièce |
| 80 | 04770357 | Capot inférieur | Disponible | Voir la pièce |
| 81 | 12090088 | Joint | Disponible | Voir la pièce |

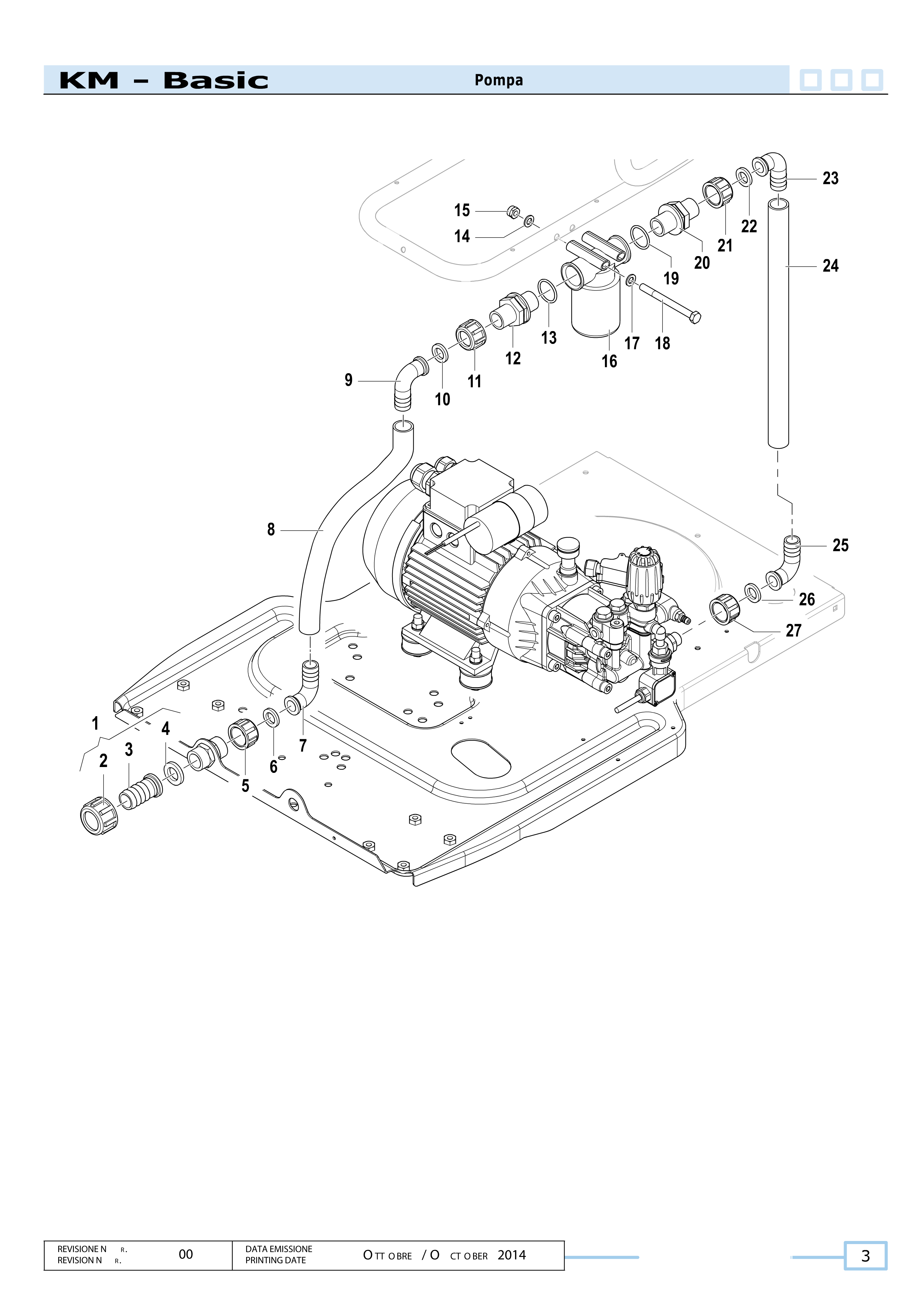

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 14070044 | Kit raccord aspiration | Disponible | Voir la pièce |
| 2 | 12230052 | Ecrou | Disponible | Voir la pièce |
| 3 | 28000098 | Raccord aspiration | Disponible | Voir la pièce |
| 4 | 12090111 | Joint | Disponible | Voir la pièce |
| 5 | 12230052 | Ecrou | Disponible | Voir la pièce |
| 6 | 12090111 | Joint | Disponible | Voir la pièce |
| 7 | 28010074 | Raccord coudé | Disponible | Voir la pièce |
| 8 | 32081108 | Tuyau | Disponible | Voir la pièce |
| 9 | 28010074 | Raccord coudé | Disponible | Voir la pièce |
| 10 | 12090111 | Joint | Disponible | Voir la pièce |
| 11 | 12230052 | Ecrou | Disponible | Voir la pièce |
| 12 | 28030654 | Raccord | Disponible | Voir la pièce |
| 13 | 12100029 | Joint | Disponible | Voir la pièce |
| 14 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 15 | 06040039 | Ecrou | Disponible | Voir la pièce |
| 16 | 10020237 | Kit filtre aspiration | Disponible | Voir la pièce |
| 17 | 28110108 | Rondelle | Disponible | Voir la pièce |
| 18 | 36070224 | Vis | Disponible | Voir la pièce |
| 19 | 12100029 | Joint | Disponible | Voir la pièce |
| 20 | 28030654 | Raccord | Disponible | Voir la pièce |
| 21 | 12230052 | Ecrou | Disponible | Voir la pièce |
| 22 | 12090111 | Joint | Disponible | Voir la pièce |
| 23 | 28010074 | Raccord coudé | Disponible | Voir la pièce |
| 24 | 32080691 | Tuyau | Disponible | Voir la pièce |
| 25 | 28010074 | Raccord coudé | Disponible | Voir la pièce |
| 26 | 12090111 | Joint | Disponible | Voir la pièce |
| 27 | 12230052 | Ecrou | Disponible | Voir la pièce |

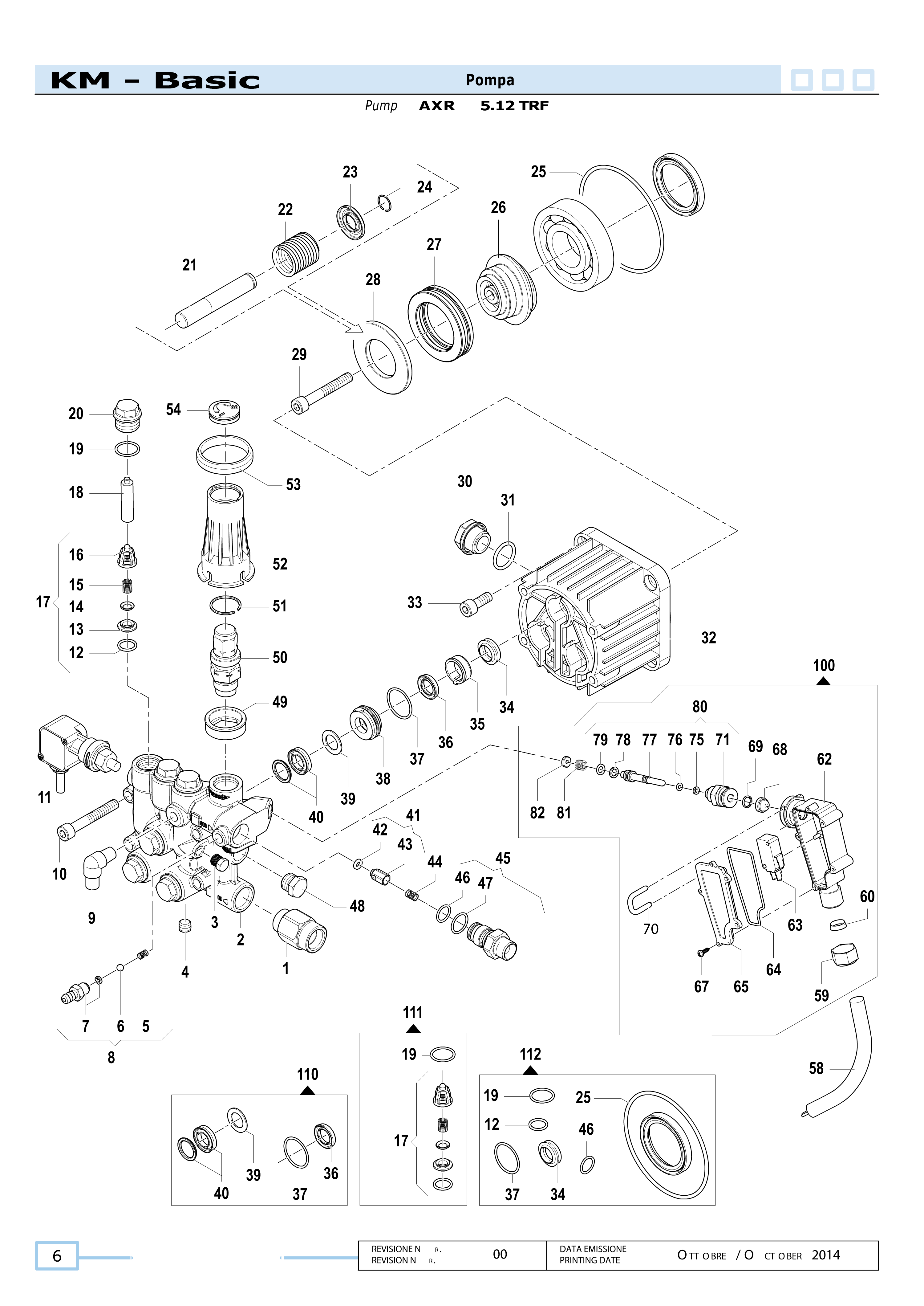

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 20000056 | Embout | Disponible | Voir la pièce |
| 2 | 32180473 | Tête | Disponible | Voir la pièce |
| 3 | 32020018 | Bouchon | Disponible | Voir la pièce |
| 4 | 32000017 | Bouchon | Disponible | Voir la pièce |
| 5 | 18020180 | Ressort | Disponible | Voir la pièce |
| 6 | 30030024 | Bille | Disponible | Voir la pièce |
| 7 | 28030424 | Raccord | Disponible | Voir la pièce |
| 8 | 28030435 | Kit raccord | Disponible | Voir la pièce |
| 9 | 12110061 | Coude | Disponible | Voir la pièce |
| 10 | 36090014 | Vis | Disponible | Voir la pièce |
| 11 | 24210037 | Limiteur de pression | Disponible | Voir la pièce |
| 12 | 12100049 | Joint | Disponible | Voir la pièce |
| 12 | 12100049 | Joint | Disponible | Voir la pièce |
| 13 | 30090170 | Siège de valve | Disponible | Voir la pièce |
| 14 | 36040028 | Valve aspiration | Disponible | Voir la pièce |
| 15 | 18020227 | Ressort | Disponible | Voir la pièce |
| 16 | 12050037 | Cage | Disponible | Voir la pièce |
| 17 | 12200058 | Groupe valve | Disponible | Voir la pièce |
| 17 | 12200058 | Groupe valve | Disponible | Voir la pièce |
| 18 | 06010273 | Entretoise | Disponible | Voir la pièce |
| 19 | 12100151 | Joint | Disponible | Voir la pièce |
| 19 | 12100151 | Joint | Disponible | Voir la pièce |
| 19 | 12100151 | Joint | Disponible | Voir la pièce |
| 20 | 32020236 | Bouchon | Disponible | Voir la pièce |
| 21 | 24090089 | Piston | Disponible | Voir la pièce |
| 22 | 18020153 | Ressort | Disponible | Voir la pièce |
| 23 | 00090221 | Anneau | Disponible | Voir la pièce |
| 24 | 00090220 | Anneau | Disponible | Voir la pièce |
| 25 | 12100429 | Joint | Disponible | Voir la pièce |
| 25 | 12100429 | Joint | Disponible | Voir la pièce |
| 26 | 00010420 | Excentrique | Disponible | Voir la pièce |
| 27 | 04360017 | Roulement | Disponible | Voir la pièce |
| 28 | 28160088 | Butée | Disponible | Voir la pièce |
| 29 | 36090005 | Vis | Disponible | Voir la pièce |
| 30 | 32010027 | Indicateur huile | Disponible | Voir la pièce |
| 31 | 12100048 | Joint | Disponible | Voir la pièce |
| 32 | 04030135 | Carter de pompe | Disponible | Voir la pièce |
| 33 | 36090005 | Vis | Disponible | Voir la pièce |
| 34 | 00190058 | Joint | Disponible | Voir la pièce |
| 34 | 00190058 | Joint | Disponible | Voir la pièce |
| 35 | 06010308 | Entretoise | Disponible | Voir la pièce |
| 36 | 12410057 | Joint | Disponible | Voir la pièce |
| 36 | 12410057 | Joint | Disponible | Voir la pièce |
| 37 | 12100356 | Joint | Disponible | Voir la pièce |
| 37 | 12100356 | Joint | Disponible | Voir la pièce |
| 37 | 12100356 | Joint | Disponible | Voir la pièce |
| 38 | 00090219 | Anneau | Disponible | Voir la pièce |
| 39 | 00090369 | Rondelle | Disponible | Voir la pièce |
| 39 | 00090369 | Rondelle | Disponible | Voir la pièce |
| 40 | 12410059 | Joint | Disponible | Voir la pièce |
| 40 | 12410059 | Joint | Disponible | Voir la pièce |
| 41 | 24090091 | Kit piston | Disponible | Voir la pièce |
| 42 | 12100460 | Joint | Disponible | Voir la pièce |
| 43 | 24090086 | Piston | Disponible | Voir la pièce |
| 44 | 18020197 | Ressort | Disponible | Voir la pièce |
| 45 | 34100317 | Injecteur | Disponible | Voir la pièce |
| 46 | 12100040 | Joint | Disponible | Voir la pièce |
| 46 | 12100040 | Joint | Disponible | Voir la pièce |
| 47 | 12100049 | Joint | Disponible | Voir la pièce |
| 48 | 32000007 | Bouchon | Disponible | Voir la pièce |
| 49 | 24160311 | Protection | Disponible | Voir la pièce |
| 50 | 12150610 | Kit valve régulation | Disponible | Voir la pièce |
| 51 | 00090373 | Anneau | Disponible | Voir la pièce |
| 52 | 18170083 | Molette | Disponible | Voir la pièce |
| 53 | 00090379 | Anneau | Disponible | Voir la pièce |
| 54 | 32020255 | Capuchon | Disponible | Voir la pièce |
| 58 | 04560432 | Câble | Disponible | Voir la pièce |
| 59 | 12000056 | Ecrou | Disponible | Voir la pièce |
| 60 | 12010137 | Joint | Disponible | Voir la pièce |
| 62 | 30010538 | Boitier total stop | Disponible | Voir la pièce |
| 63 | 18250016 | Interrupteur "total stop" | Disponible | Voir la pièce |
| 64 | 12010136 | Joint | Disponible | Voir la pièce |
| 65 | 04020200 | Couvercle | Disponible | Voir la pièce |
| 67 | 36250048 | Vis | Disponible | Voir la pièce |
| 68 | 24160112 | Protection interrupteur | Disponible | Voir la pièce |
| 69 | 00090229 | Anneau | Disponible | Voir la pièce |
| 70 | 12020066 | Crochet | Disponible | Voir la pièce |
| 71 | 36050117 | Vis | Disponible | Voir la pièce |
| 75 | 00090202 | Anneau | Disponible | Voir la pièce |
| 76 | 12100146 | O-Ring | Disponible | Voir la pièce |
| 77 | 00150200 | Levier | Disponible | Voir la pièce |
| 78 | 00090110 | Anneau | Disponible | Voir la pièce |
| 79 | 12100227 | O-Ring | Disponible | Voir la pièce |
| 80 | 01110006 | Kit total stop | Disponible | Voir la pièce |
| 81 | 18020297 | Ressort | Disponible | Voir la pièce |
| 82 | 28120081 | Rondelle | Disponible | Voir la pièce |
| 100 | 31030038 | Kit complet "Total stop" | Disponible | Voir la pièce |
| 110 | 50190078 | Kit joints | Disponible | Voir la pièce |
| 111 | 50250014 | Kit valve | Disponible | Voir la pièce |
| 112 | 50250079R | Deflecteur | Disponible | Voir la pièce |

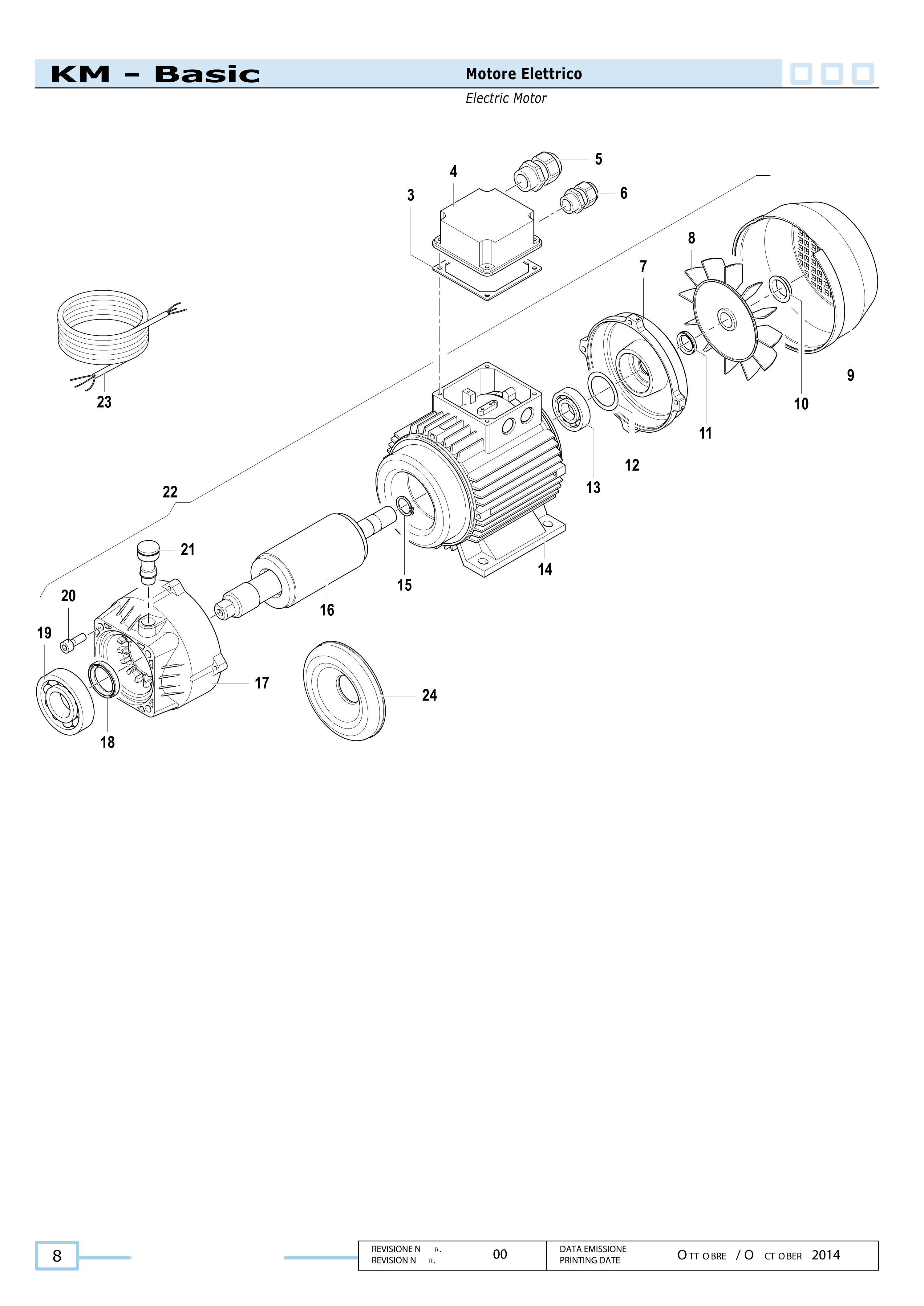

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 3 | 12010127 | Joint | Disponible | Voir la pièce |
| 4 | 04020264 | Couvercle | Disponible | Voir la pièce |
| 5 | 24340062 | Passe-câble | Disponible | Voir la pièce |
| 6 | 24340052 | Presse câble | Disponible | Voir la pièce |
| 7 | 10090192 | Flasque arrière | Disponible | Voir la pièce |
| 8 | 36320071 | Ventilateur | Disponible | Voir la pièce |
| 9 | 04020261 | Capot | Disponible | Voir la pièce |
| 10 | 00090280 | Anneau | Disponible | Voir la pièce |
| 11 | 12410070 | Joint | Disponible | Voir la pièce |
| 12 | 00090275 | Anneau | Disponible | Voir la pièce |
| 13 | 04380086 | Roulement | Disponible | Voir la pièce |
| 14 | 30410183 | Kit stator | Disponible | Voir la pièce |
| 15 | 30190011 | Circlips | Disponible | Voir la pièce |
| 16 | 00010492 | Rotor | Disponible | Voir la pièce |
| 17 | 30020539 | Flasque avant | Disponible | Voir la pièce |
| 18 | 00190034 | Joint | Disponible | Voir la pièce |
| 19 | 04380076 | Roulement | Disponible | Voir la pièce |
| 20 | 36090280 | Vis | Disponible | Voir la pièce |
| 21 | 32000087 | Bouchon | Disponible | Voir la pièce |
| 22 | 18310509 | Kit moteur | Disponible | Voir la pièce |
| 23 | 04560433 | Câble électrique | Disponible | Voir la pièce |
| 24 | 04600033 | Couvercle | Disponible | Voir la pièce |

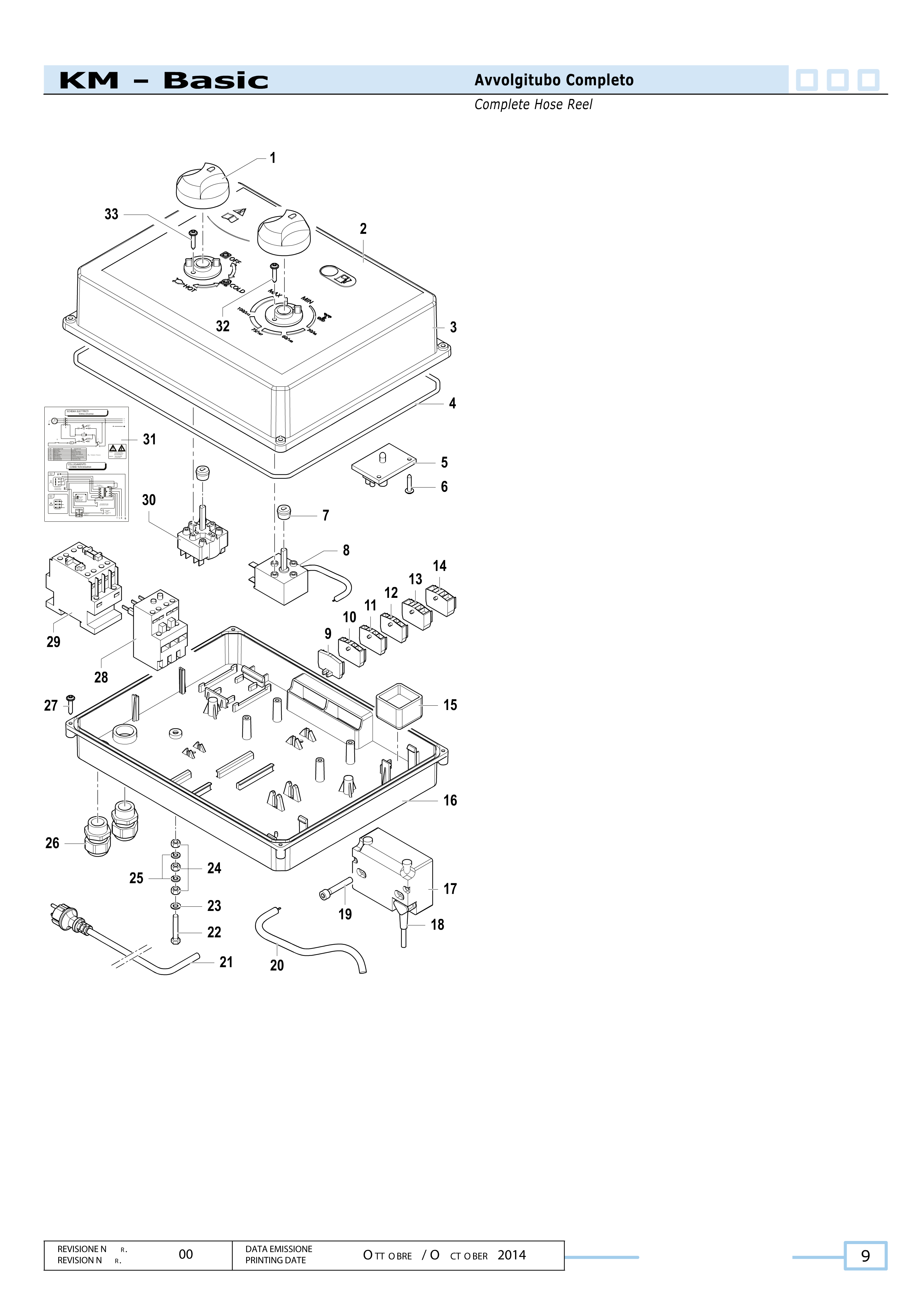

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 18170057 | Bouton | Disponible | Voir la pièce |
| 2 | 04570055 | Etiquette | Disponible | Voir la pièce |
| 3 | 04020461 | Couvercle | Disponible | Voir la pièce |
| 4 | 12010240 | Joint | Disponible | Voir la pièce |
| 5 | 30430024 | Carte électronique | Disponible | Voir la pièce |
| 6 | 36250037 | Vis | Disponible | Voir la pièce |
| 7 | 02040041 | Douille | Disponible | Voir la pièce |
| 8 | 32300030 | Thermostat | Disponible | Voir la pièce |
| 9 | 18050055 | Pince de connexion terminale | Disponible | Voir la pièce |
| 10 | 18050052 | Connecteur | Disponible | Voir la pièce |
| 11 | 18050052 | Connecteur | Disponible | Voir la pièce |
| 12 | 18050052 | Connecteur | Disponible | Voir la pièce |
| 13 | 18050053 | Pince de connexion | Disponible | Voir la pièce |
| 14 | 18050053 | Pince de connexion | Disponible | Voir la pièce |
| 15 | 30430037 | Retardateur du bruleur | Disponible | Voir la pièce |
| 16 | 30010550 | Boitier électrique | Disponible | Voir la pièce |
| 17 | 32260087 | Transformateur | Disponible | Voir la pièce |
| 18 | 04560411 | Câble transformateur | Disponible | Voir la pièce |
| 19 | 36090199 | Vis | Disponible | Voir la pièce |
| 20 | 04560261 | Câble électrique | Disponible | Voir la pièce |
| 21 | 04560309 | Câble électrique | Disponible | Voir la pièce |
| 22 | 36070234 | Vis | Disponible | Voir la pièce |
| 23 | 28110037 | Rondelle | Disponible | Voir la pièce |
| 24 | 06040061 | Ecrou | Disponible | Voir la pièce |
| 25 | 28190009 | Rondelle | Disponible | Voir la pièce |
| 26 | 24340052 | Presse câble | Disponible | Voir la pièce |
| 27 | 36050103 | Vis | Disponible | Voir la pièce |
| 28 | 28210047 | Relais thermique | Disponible | Voir la pièce |
| 29 | 32250088 | Interrupeur Cde à distance | Disponible | Voir la pièce |
| 30 | 14100112 | Interrupeur | Disponible | Voir la pièce |
| 31 | 16101497 | Schéma électrique | Disponible | Voir la pièce |
| 32 | 36230007 | Vis | Disponible | Voir la pièce |
| 33 | 36230007 | Vis | Disponible | Voir la pièce |

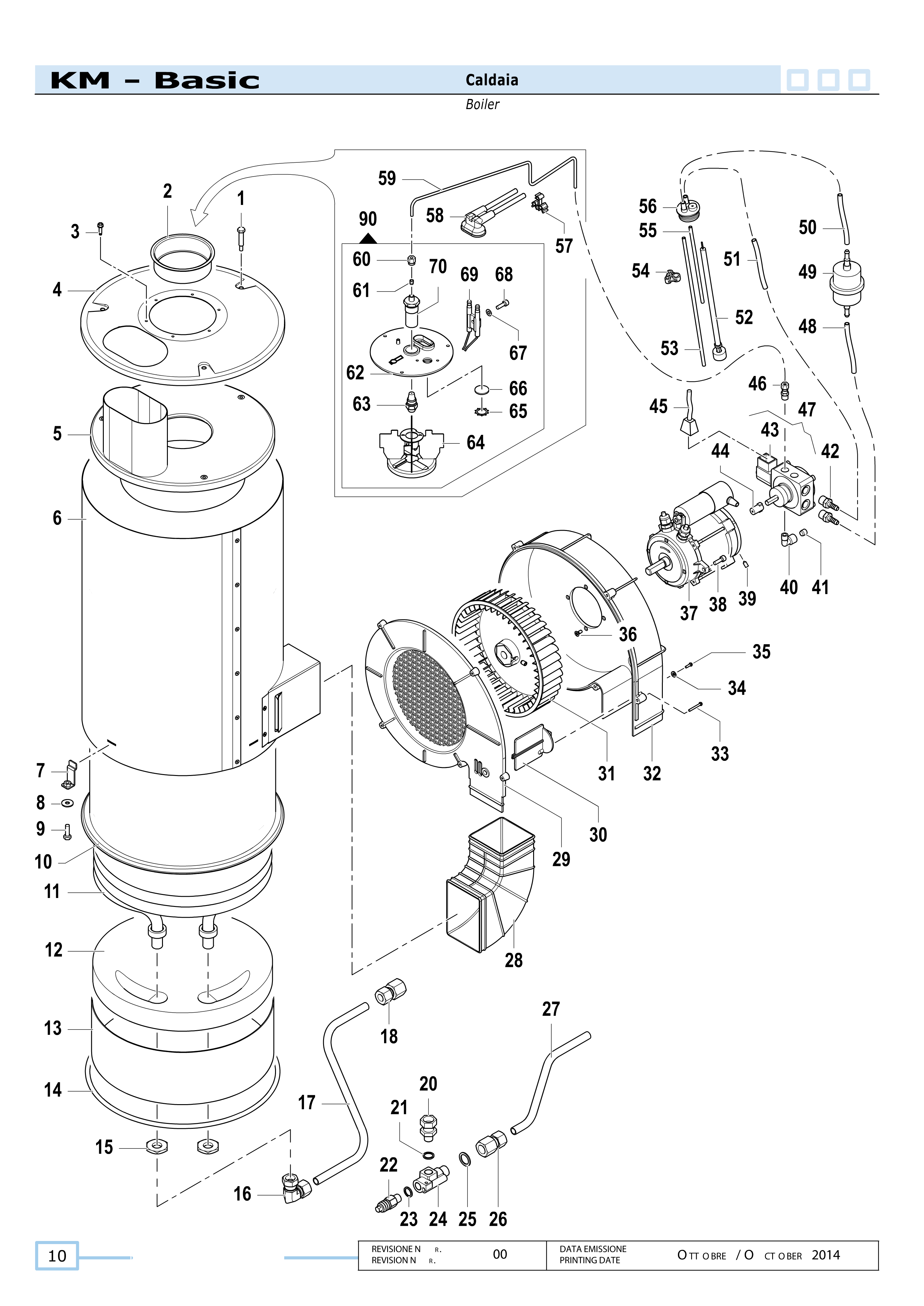

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 36050150 | Vis | Disponible | Voir la pièce |
| 2 | 02180017 | Buse d | Disponible | Voir la pièce |
| 3 | 35250095 | Vis | Disponible | Voir la pièce |
| 4 | 04020454 | Couvercle supérieur | Disponible | Voir la pièce |
| 5 | 04020453 | Couvercle inf. | Disponible | Voir la pièce |
| 6 | 04240491 | Corps de chaudière | Disponible | Voir la pièce |
| 7 | 24040189 | Pied de chaudière | Disponible | Voir la pièce |
| 8 | 28110097 | Rondelle | Disponible | Voir la pièce |
| 9 | 36070098 | Vis | Disponible | Voir la pièce |
| 10 | 04240490 | Corps de chaudière interne | Disponible | Voir la pièce |
| 11 | 30440022 | Serpentin | Disponible | Voir la pièce |
| 12 | 28220017 | Plaque réfractaire | Disponible | Voir la pièce |
| 13 | 00090245 | Corps inférieur | Disponible | Voir la pièce |
| 14 | 12100712 | Joint | Disponible | Voir la pièce |
| 15 | 12270035 | Ecrou | Disponible | Voir la pièce |
| 16 | 28030625 | Raccord coudé | Disponible | Voir la pièce |
| 17 | 32081226 | Tuyau | Disponible | Voir la pièce |
| 18 | 28030677 | Tuyau | Disponible | Voir la pièce |
| 20 | 00110006 | Adaptateur | Disponible | Voir la pièce |
| 21 | 12090113 | Rondelle | Disponible | Voir la pièce |
| 22 | 12150519 | Valve sécurité | Disponible | Voir la pièce |
| 23 | 12090097 | Rondelle | Disponible | Voir la pièce |
| 24 | 04240377 | Raccord | Disponible | Voir la pièce |
| 25 | 12090091 | Rondelle | Disponible | Voir la pièce |
| 26 | 28030644 | Raccord | Disponible | Voir la pièce |
| 27 | 32081172 | Tuyau | Disponible | Voir la pièce |
| 28 | 18100041 | Manche | Disponible | Voir la pièce |
| 29 | 04660052 | Couvercle convoyeur | Disponible | Voir la pièce |
| 30 | 04660026 | Vanne | Disponible | Voir la pièce |
| 31 | 36320093 | Ventilateur | Disponible | Voir la pièce |
| 32 | 04040031 | Convoyeur | Non reliée | |
| 33 | 36250028 | Vis | Disponible | Voir la pièce |
| 34 | 28110006 | Rondelle | Disponible | Voir la pièce |
| 35 | 36250049 | Vis | Disponible | Voir la pièce |
| 36 | 36080005 | Vis | Disponible | Voir la pièce |
| 37 | 18310555 | Moteur électrique | Disponible | Voir la pièce |
| 38 | 36090123 | Vis | Disponible | Voir la pièce |
| 39 | 36220029 | Vis | Disponible | Voir la pièce |
| 40 | 12110015 | Raccord coudé | Disponible | Voir la pièce |
| 41 | 32000017 | Bouchon | Disponible | Voir la pièce |
| 42 | 28030570 | Raccord | Disponible | Voir la pièce |
| 43 | 02170015 | Bobine | Disponible | Voir la pièce |
| 44 | 12210017 | Accouplement | Disponible | Voir la pièce |
| 45 | 04300057 | Connection | Disponible | Voir la pièce |
| 46 | 28030322 | Accouplement | Disponible | Voir la pièce |
| 47 | 24220035 | Pompe | Disponible | Voir la pièce |
| 48 | 32081268 | Tuyau | Disponible | Voir la pièce |
| 49 | 10020120 | Filtre gasoil | Disponible | Voir la pièce |
| 50 | 32080938 | Tuyau galoil | Disponible | Voir la pièce |
| 51 | 32080893 | Tuyau | Disponible | Voir la pièce |
| 52 | 30420024 | Jauge | Disponible | Voir la pièce |
| 53 | 32081201 | Tuyau aspiration | Disponible | Voir la pièce |
| 54 | 12020078 | Fixation | Disponible | Voir la pièce |
| 55 | 32081202 | Tuyau | Disponible | Voir la pièce |
| 56 | 30020768 | Support jauge | Disponible | Voir la pièce |
| 57 | 12020052 | Crochet | Disponible | Voir la pièce |
| 58 | 05350073 | Kit câble | Disponible | Voir la pièce |
| 59 | 32081169 | Tuyau cuivre | Disponible | Voir la pièce |
| 60 | 06000076 | Raccord | Disponible | Voir la pièce |
| 61 | 02040097 | Ogive | Disponible | Voir la pièce |
| 62 | 06020079 | Disque porte électrode | Disponible | Voir la pièce |
| 63 | 34000649 | Buse | Disponible | Voir la pièce |
| 64 | 04660056 | Disque à air | Disponible | Voir la pièce |
| 65 | 30190035 | Circlips | Disponible | Voir la pièce |
| 66 | 32000074 | Bouchon | Disponible | Voir la pièce |
| 67 | 28190034 | Rondelle | Disponible | Voir la pièce |
| 68 | 36230042 | Vis | Disponible | Voir la pièce |
| 69 | 08050032 | Electrode | Non reliée | |
| 70 | 24270004 | Porte-buse | Disponible | Voir la pièce |
| 90 | 03350042 | Kit bruleur | Disponible | Voir la pièce |

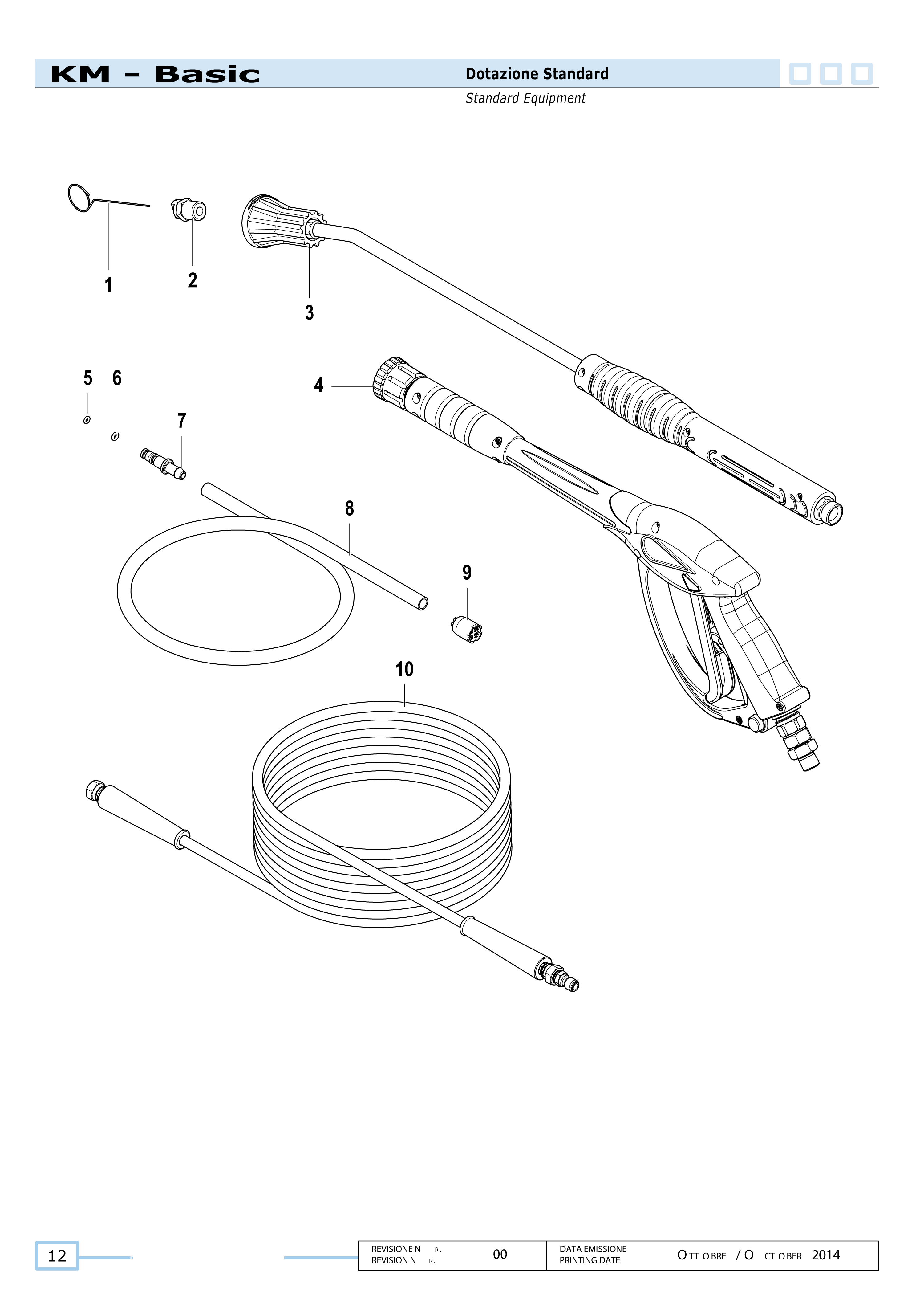

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 04550013 | Epingle | Disponible | Voir la pièce |
| 2 | 34000690 | Buse | Disponible | Voir la pièce |
| 3 | 33010787 | Lance | Disponible | Voir la pièce |
| 4 | 24100202 | Pistolet | Disponible | Voir la pièce |
| 5 | 12100469 | Joint | Disponible | Voir la pièce |
| 6 | 12100014 | Joint | Disponible | Voir la pièce |
| 7 | 28000101 | Raccord | Disponible | Voir la pièce |
| 8 | 32080829 | Tube détergent | Disponible | Voir la pièce |
| 9 | 10020109 | Filtre détergent | Disponible | Voir la pièce |
| 10 | 33010987 | Tuyau | Disponible | Voir la pièce |
