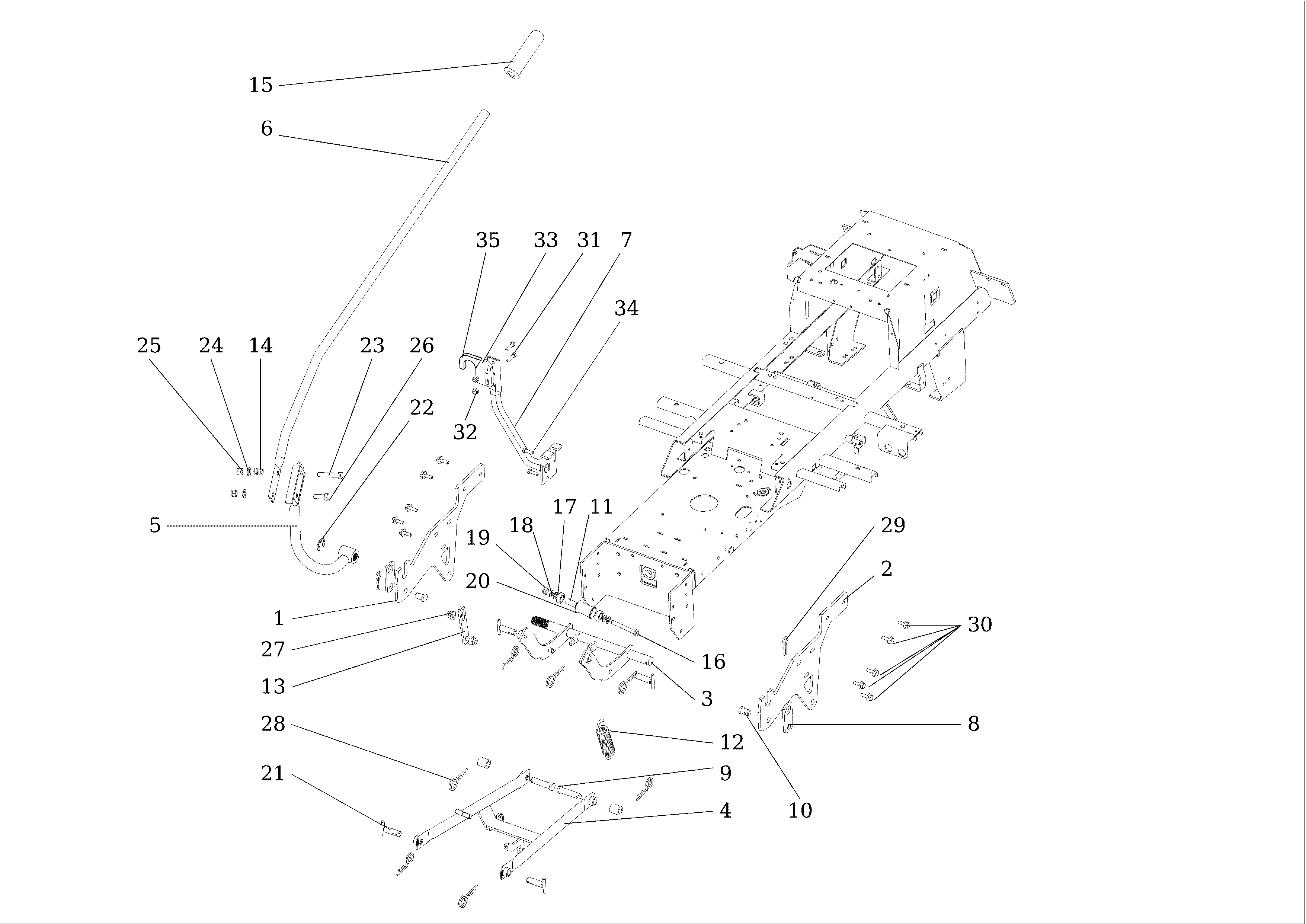

Vue Éclatée Fixation lame à neige ZP3
Retrouvez les pièces détachées, références et repères disponibles pour Fixation lame à neige ZP3.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532918363263 | Articulation droite | Disponible | Voir la pièce |
| 2 | S532918363273 | Articulation gauche | Disponible | Voir la pièce |
| 3 | S532913464063 | Support | Disponible | Voir la pièce |
| 4 | S532980602153 | Bras | Disponible | Voir la pièce |
| 5 | S532980602133 | Coude complet | Disponible | Voir la pièce |
| 6 | S532980452333 | Levier | Disponible | Voir la pièce |
| 7 | S532985402793 | Support levier | Disponible | Voir la pièce |
| 8 | S532080302973 | Patte | Disponible | Voir la pièce |
| 9 | S532193107643 | Axe | Disponible | Voir la pièce |
| 10 | S532193104173 | Axe | Disponible | Voir la pièce |
| 11 | S532033222453 | Roulette | Disponible | Voir la pièce |
| 12 | N315231259 | Ressort | Disponible | Voir la pièce |
| 13 | S532080302983 | Blocage | Disponible | Voir la pièce |
| 14 | N315231256 | Ressort | Disponible | Voir la pièce |
| 15 | N532150007 | Pommeau | Disponible | Voir la pièce |
| 16 | N309503558 | Vis | Disponible | Voir la pièce |
| 17 | N311210504 | Rondelle | Disponible | Voir la pièce |
| 18 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 19 | N324162100 | Roulement | Disponible | Voir la pièce |
| 20 | S532013203393 | Entretoise | Disponible | Voir la pièce |
| 21 | S532993112543 | Axe | Disponible | Voir la pièce |
| 22 | N311733014 | Arret | Disponible | Voir la pièce |
| 23 | N309203569 | Vis | Disponible | Voir la pièce |
| 24 | N311210505 | Rondelle | Disponible | Voir la pièce |
| 25 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 26 | N309503504 | Vis | Disponible | Voir la pièce |
| 27 | N311129526 | Ecrou | Disponible | Voir la pièce |
| 28 | N315238051 | Goupille | Disponible | Voir la pièce |
| 29 | N315238003 | Goupille | Disponible | Voir la pièce |
| 30 | N309578529 | Vis | Disponible | Voir la pièce |
| 31 | N309503512 | Vis | Disponible | Voir la pièce |
| 32 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 33 | S532113309483 | Crochet | Disponible | Voir la pièce |
| 34 | N309503515 | Vis | Disponible | Voir la pièce |
| 35 | N532151323 | Protection | Disponible | Voir la pièce |
